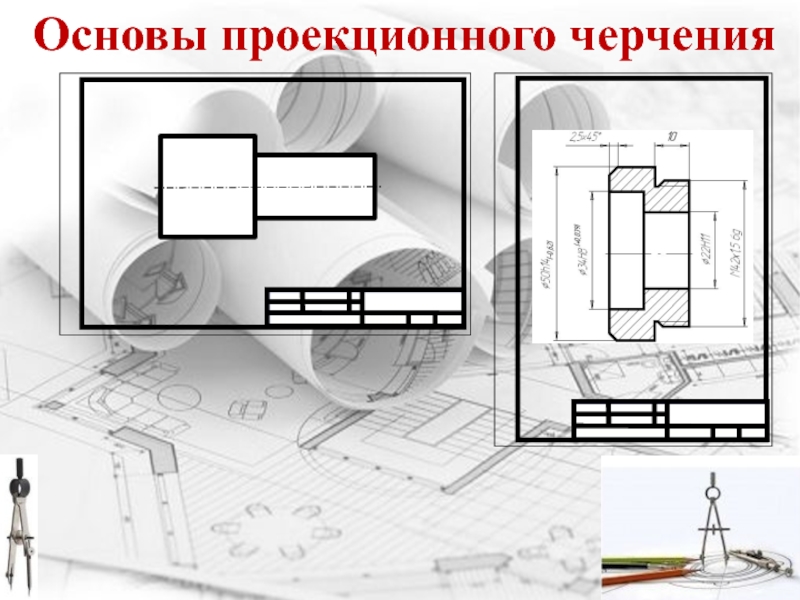

Слайд 1Основы проекционного черчения

Основы проекционного черчения

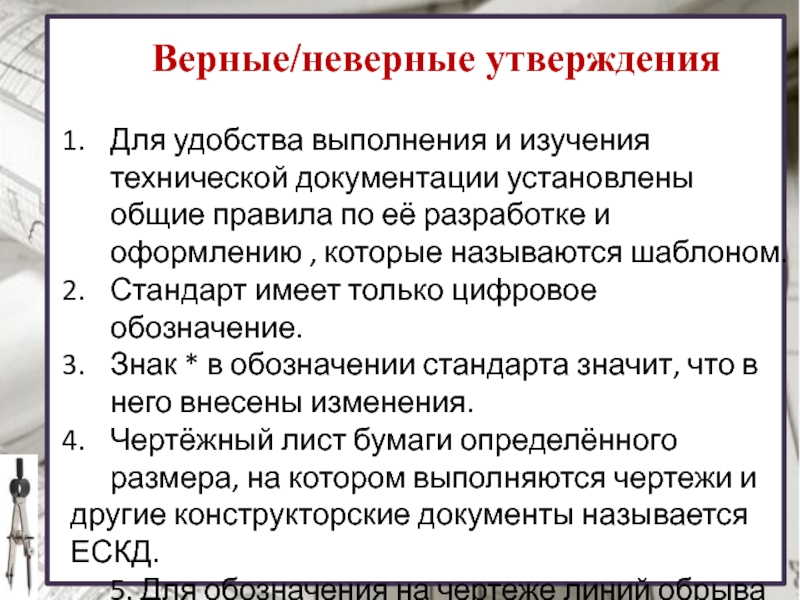

Слайд 2 Верные/неверные утверждения


Для удобства выполнения и изучения технической документации установлены

общие правила по её разработке и оформлению , которые называются шаблоном.
Стандарт имеет только цифровое обозначение.
Знак * в обозначении стандарта значит, что в него внесены изменения.
Чертёжный лист бумаги определённого
размера, на котором выполняются чертежи и другие конструкторские документы называется ЕСКД.
5. Для обозначения на чертеже линий обрыва применяются только сплошная тонкая с изломом.

Верные/неверные утвержденияДля удобства выполнения и изучения технической документации установлены общие правила по её разработке и

Слайд 3Цели урока:
Познакомимся с процессом проецирования
Изучить его понятия и виды
Научиться проецировать предмет

на одну плоскость проекций
Цели урока:Познакомимся с процессом проецированияИзучить его понятия и видыНаучиться проецировать предмет на одну плоскость проекций

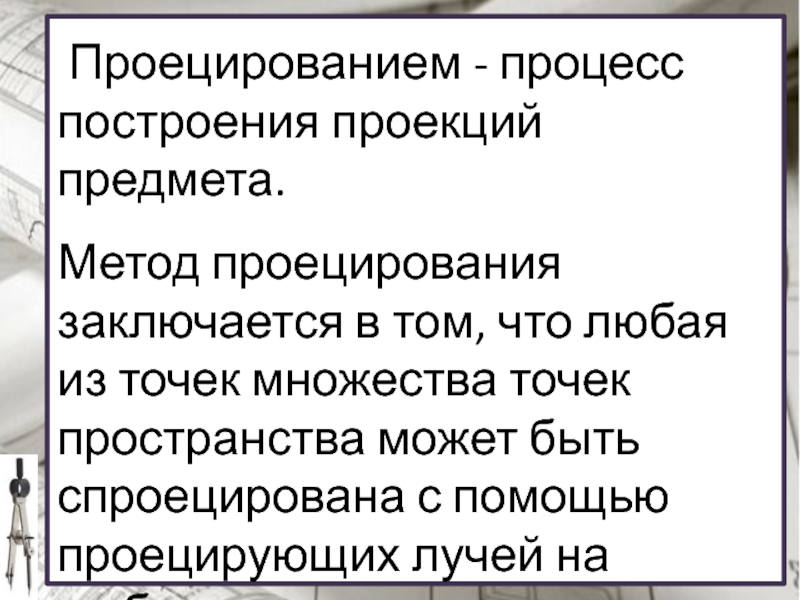

Слайд 4
Проецированием - процесс построения проекций предмета.
Метод проецирования заключается в

том, что любая из точек множества точек пространства может быть спроецирована с помощью проецирующих лучей на любую поверхность.
Проецированием - процесс построения проекций предмета. Метод проецирования заключается в том, что любая из точек множества

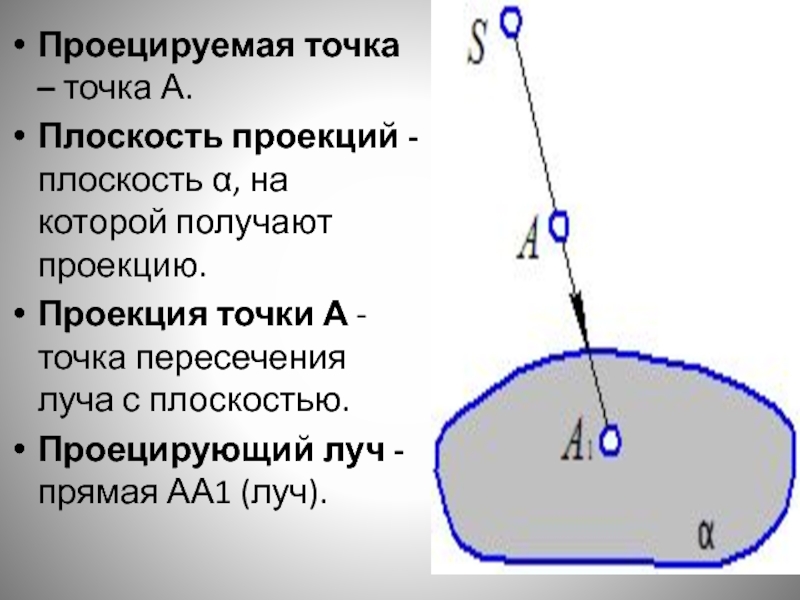

Слайд 5Проецируемая точка – точка А.
Плоскость проекций - плоскость α, на которой

получают проекцию.
Проекция точки А - точка пересечения луча с плоскостью.
Проецирующий луч - прямая АА1 (луч).
Проецируемая точка – точка А.Плоскость проекций - плоскость α, на которой получают проекцию.Проекция точки А - точка

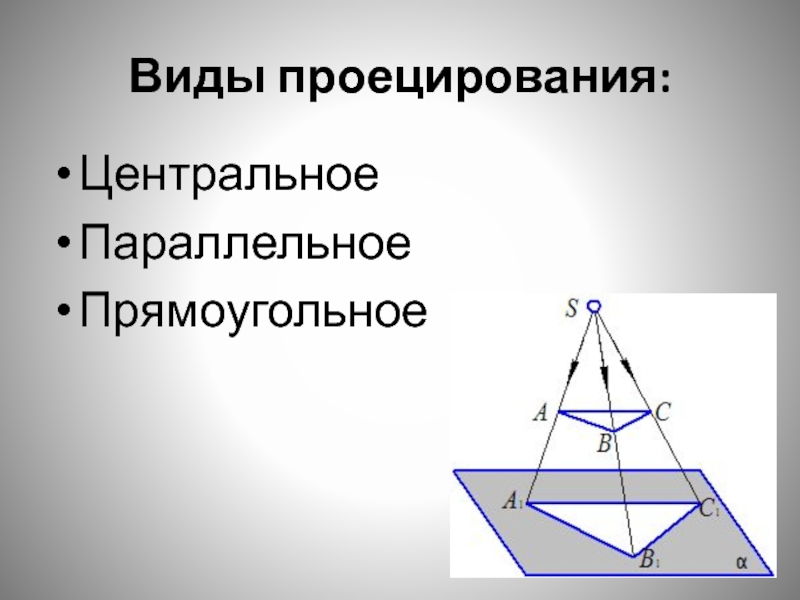

Слайд 6Виды проецирования:
Центральное
Параллельное
Прямоугольное

Виды проецирования:ЦентральноеПараллельноеПрямоугольное

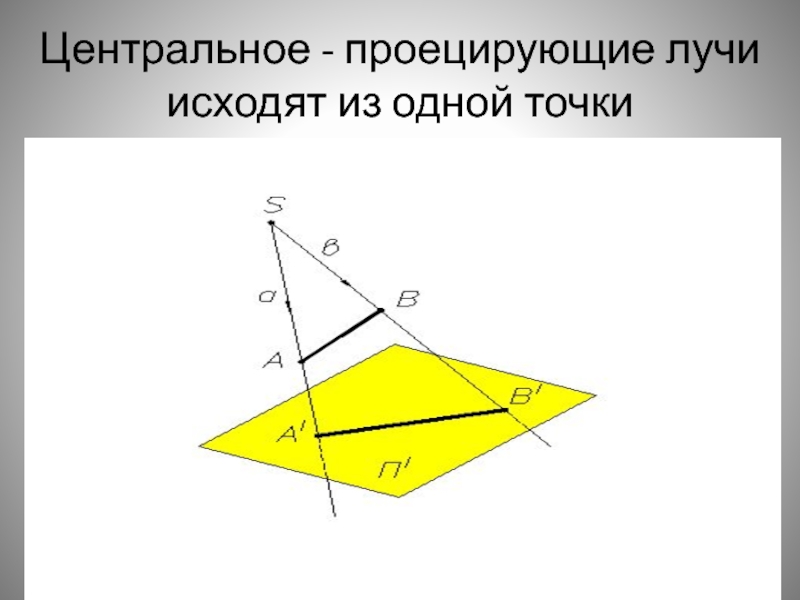

Слайд 7Центральное - проецирующие лучи исходят из одной точки

Центральное - проецирующие лучи исходят из одной точки

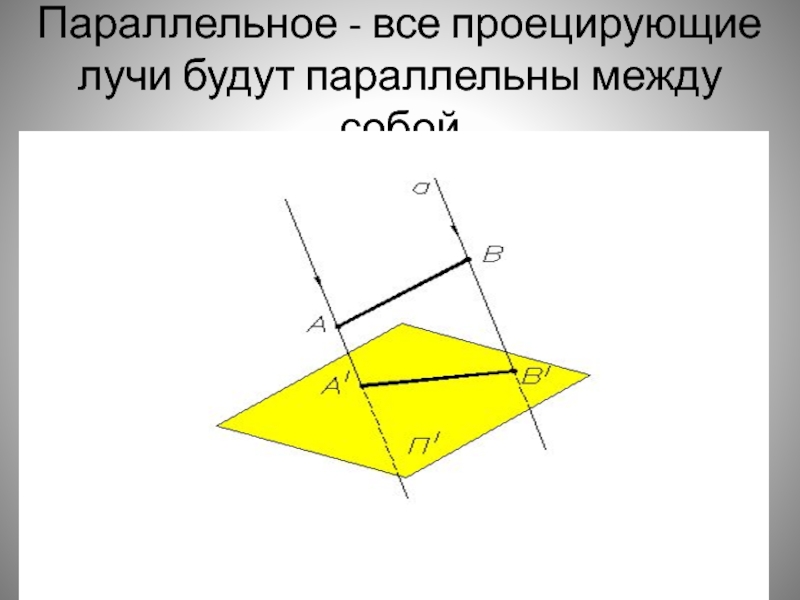

Слайд 8Параллельное - все проецирующие лучи будут параллельны между собой

Параллельное - все проецирующие лучи будут параллельны между собой

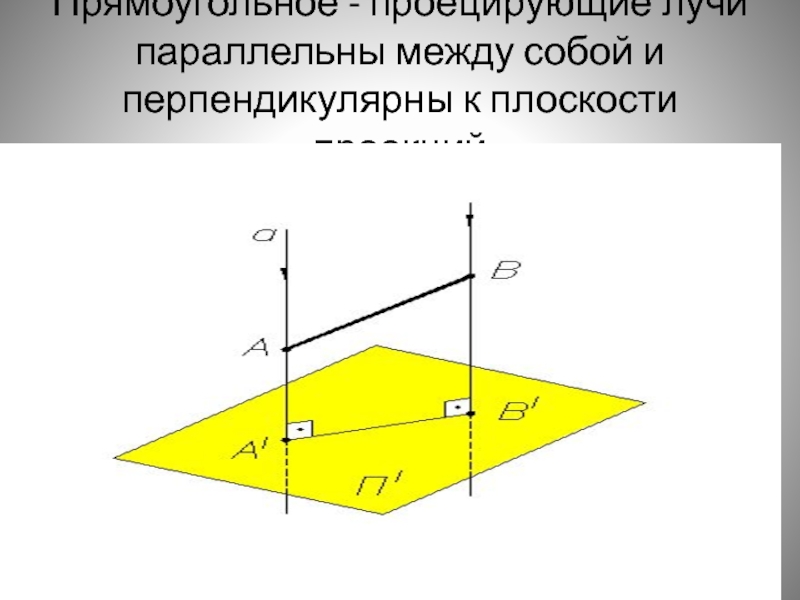

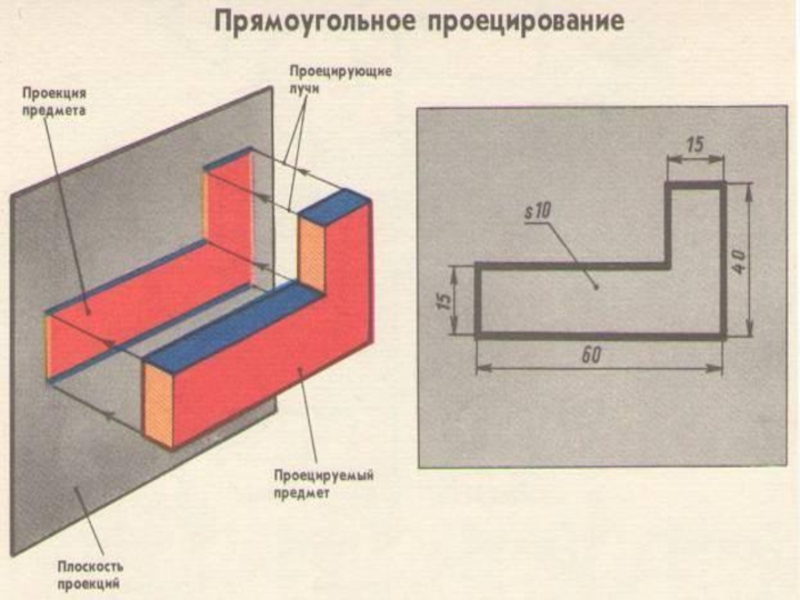

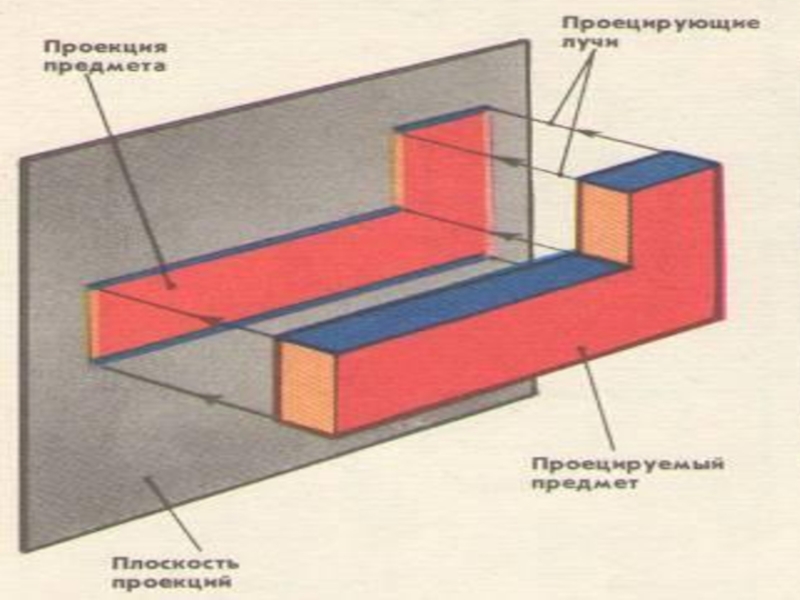

Слайд 9Прямоугольное - проецирующие лучи параллельны между собой и перпендикулярны к плоскости

проекций
Прямоугольное - проецирующие лучи параллельны между собой и перпендикулярны к плоскости проекций

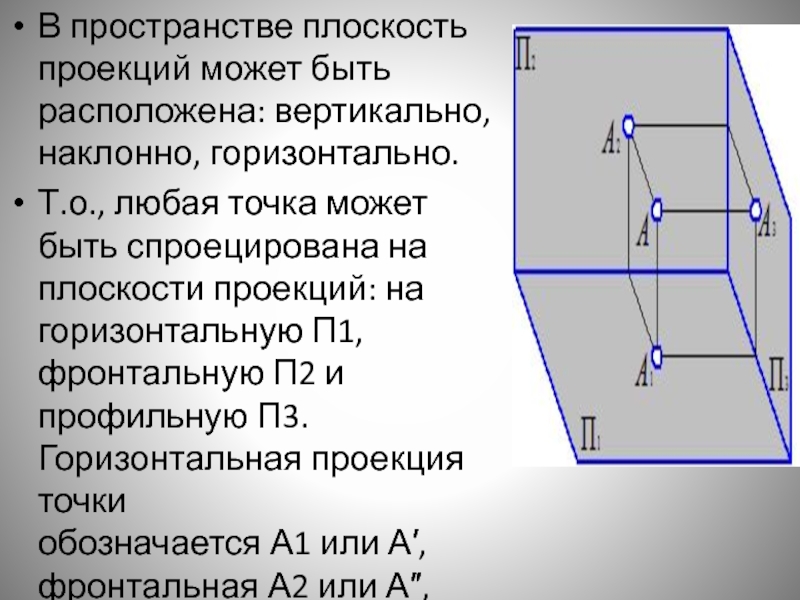

Слайд 10В пространстве плоскость проекций может быть расположена: вертикально, наклонно, горизонтально.
Т.о., любая

точка может быть спроецирована на плоскости проекций: на горизонтальную П1, фронтальную П2 и профильную П3. Горизонтальная проекция точки обозначается А1 или А′, фронтальная А2 или А″, профильная А3 или А′″
В пространстве плоскость проекций может быть расположена: вертикально, наклонно, горизонтально.Т.о., любая точка может быть спроецирована на плоскости

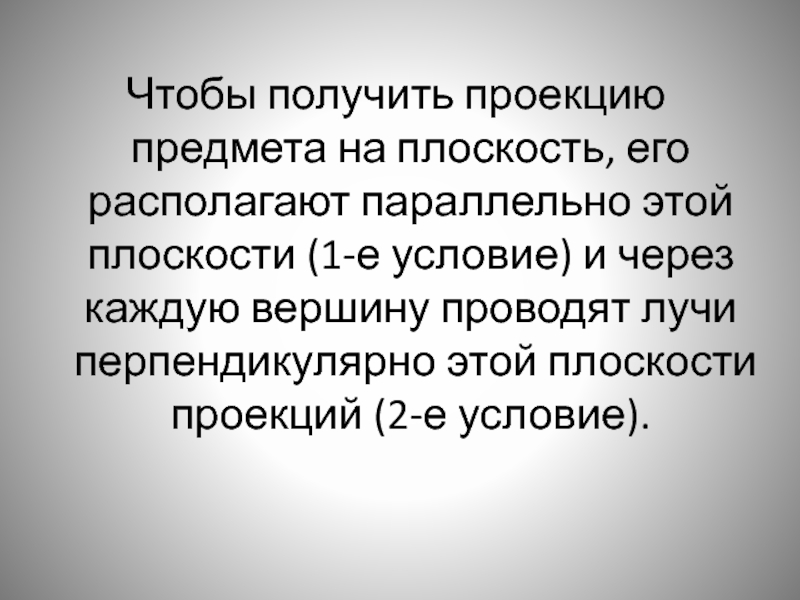

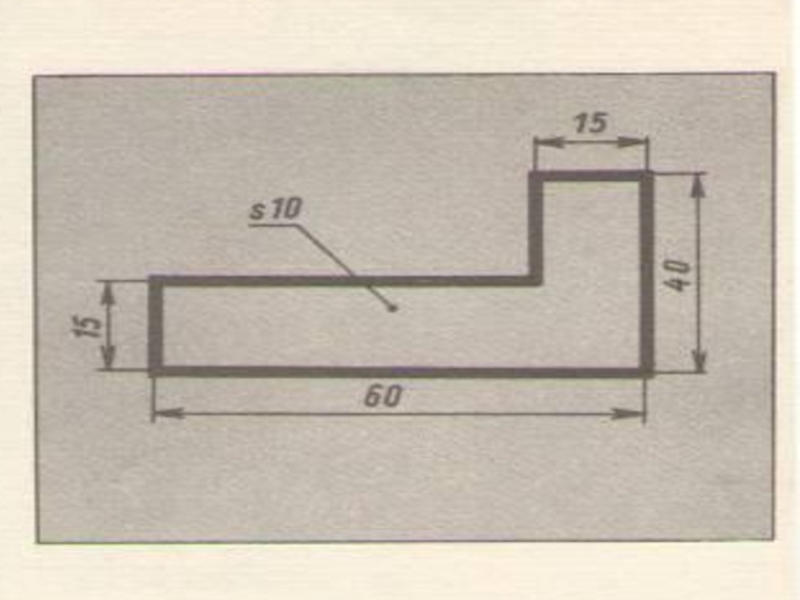

Слайд 11Чтобы получить проекцию предмета на плоскость, его располагают параллельно этой плоскости

(1-е условие) и через каждую вершину проводят лучи перпендикулярно этой плоскости проекций (2-е условие).

Чтобы получить проекцию предмета на плоскость, его располагают параллельно этой плоскости (1-е условие) и через каждую вершину
