Презентация, доклад по инженерной графике на тему: Соединения стандартными крепёжными изделиями Болтовое соединение

соединение и как оно
выполняется?

Что представляет собой болт?

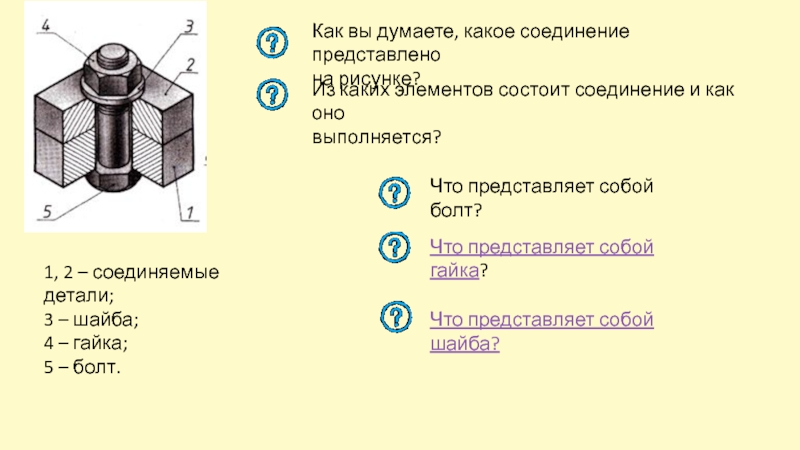

1, 2 – соединяемые детали;
3 – шайба;
4 – гайка;
5 – болт.

Что представляет собой гайка?

Что представляет собой шайба?

резьбой для навинчивания гайки на другом.

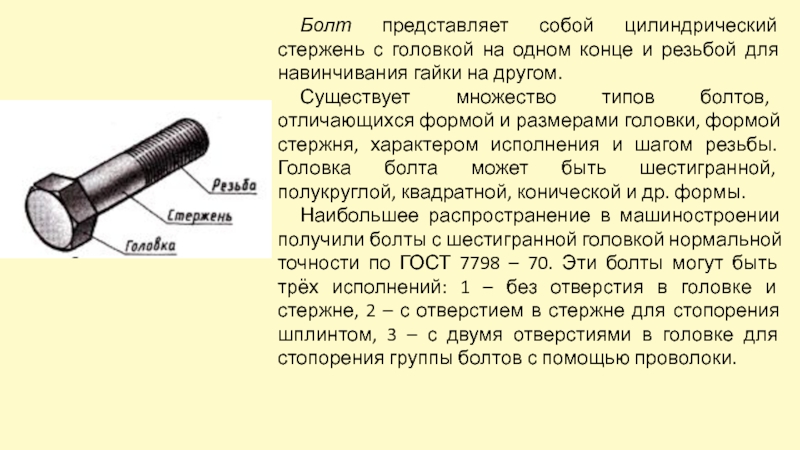

Существует множество типов болтов, отличающихся формой и размерами головки, формой стержня, характером исполнения и шагом резьбы. Головка болта может быть шестигранной, полукруглой, квадратной, конической и др. формы.

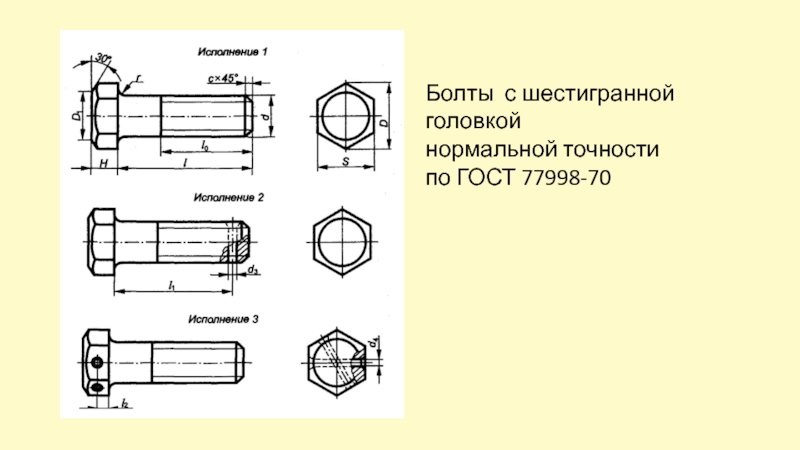

Наибольшее распространение в машиностроении получили болты с шестигранной головкой нормальной точности по ГОСТ 7798 – 70. Эти болты могут быть трёх исполнений: 1 – без отверстия в головке и стержне, 2 – с отверстием в стержне для стопорения шплинтом, 3 – с двумя отверстиями в головке для стопорения группы болтов с помощью проволоки.

шпильку или другую деталь, имеющую аналогичную резьбу.

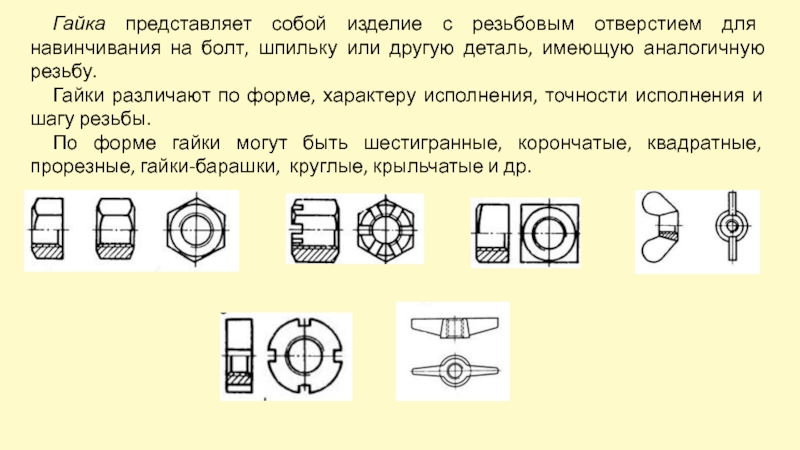

Гайки различают по форме, характеру исполнения, точности исполнения и шагу резьбы.
По форме гайки могут быть шестигранные, корончатые, квадратные, прорезные, гайки-барашки, круглые, крыльчатые и др.

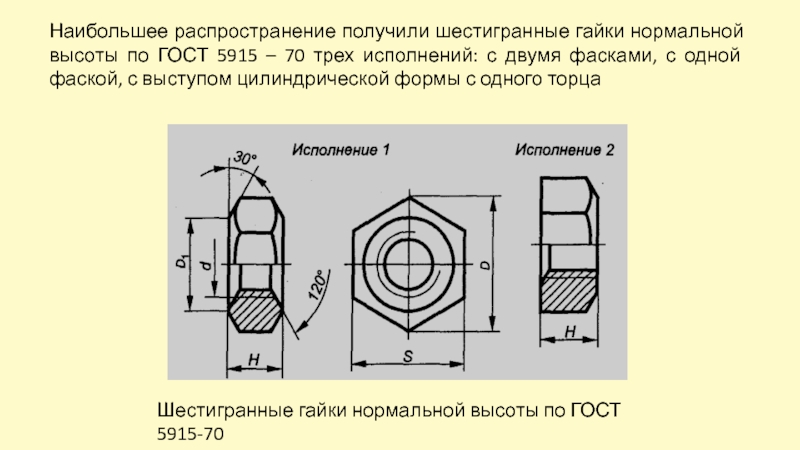

нормальной высоты по ГОСТ 5915 – 70 трех исполнений: с двумя фасками, с одной фаской, с выступом цилиндрической формы с одного торца

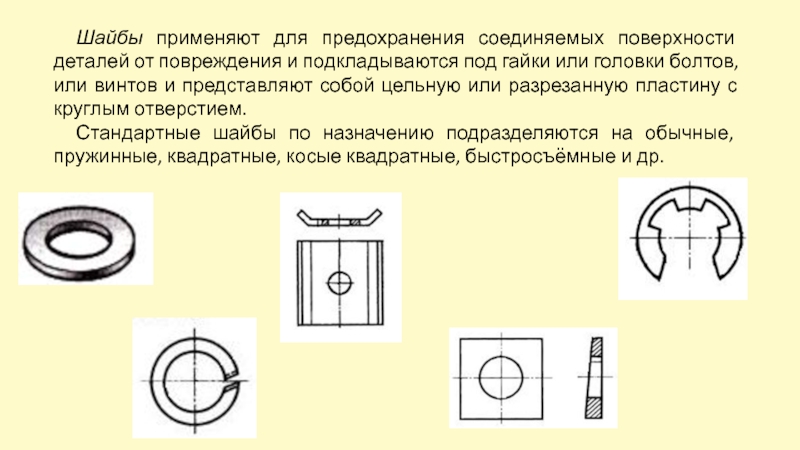

под гайки или головки болтов, или винтов и представляют собой цельную или разрезанную пластину с круглым отверстием.
Стандартные шайбы по назначению подразделяются на обычные, пружинные, квадратные, косые квадратные, быстросъёмные и др.

– без фаски, 2 – с фаской

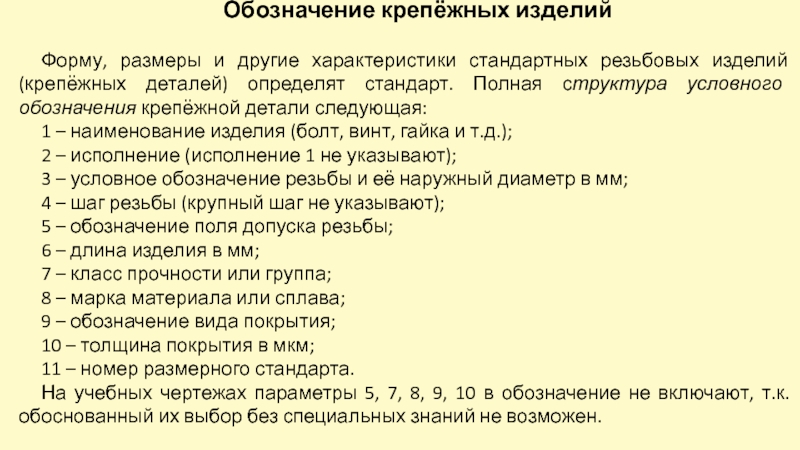

(крепёжных деталей) определят стандарт. Полная структура условного обозначения крепёжной детали следующая:
1 – наименование изделия (болт, винт, гайка и т.д.);
2 – исполнение (исполнение 1 не указывают);
3 – условное обозначение резьбы и её наружный диаметр в мм;
4 – шаг резьбы (крупный шаг не указывают);
5 – обозначение поля допуска резьбы;
6 – длина изделия в мм;
7 – класс прочности или группа;
8 – марка материала или сплава;
9 – обозначение вида покрытия;
10 – толщина покрытия в мкм;
11 – номер размерного стандарта.
На учебных чертежах параметры 5, 7, 8, 9, 10 в обозначение не включают, т.к. обоснованный их выбор без специальных знаний не возможен.

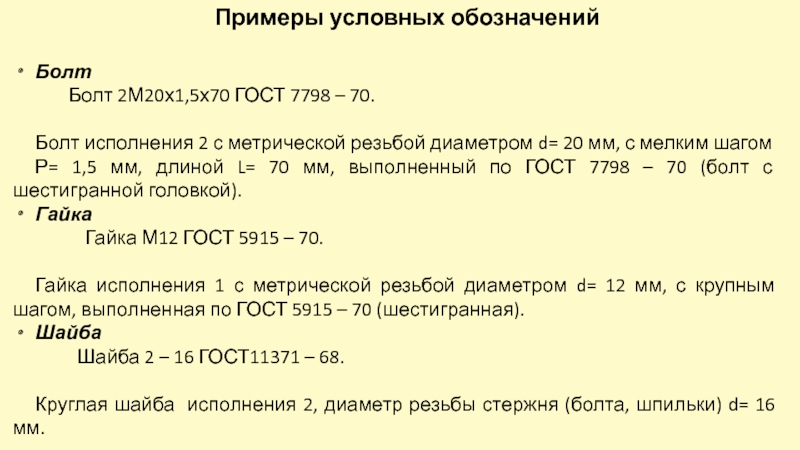

2 с метрической резьбой диаметром d= 20 мм, с мелким шагом
Р= 1,5 мм, длиной L= 70 мм, выполненный по ГОСТ 7798 – 70 (болт с шестигранной головкой).
Гайка
  Гайка М12 ГОСТ 5915 – 70.

Гайка исполнения 1 с метрической резьбой диаметром d= 12 мм, с крупным шагом, выполненная по ГОСТ 5915 – 70 (шестигранная).
Шайба

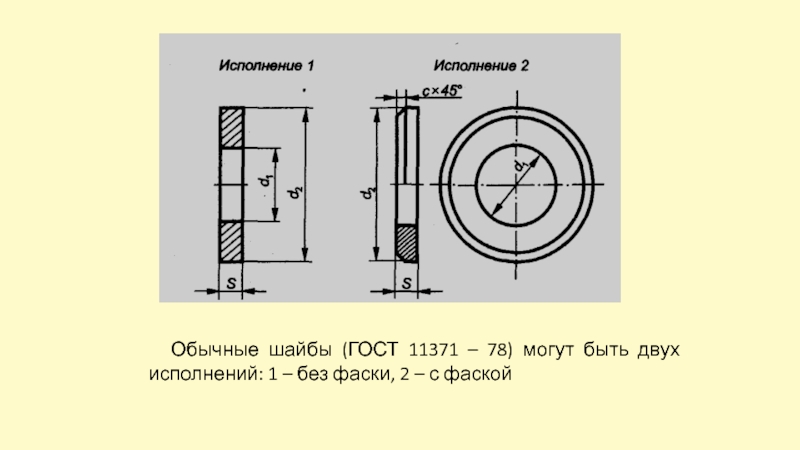

Шайба 2 – 16 ГОСТ11371 – 68.

Круглая шайба исполнения 2, диаметр резьбы стержня (болта, шпильки) d= 16 мм.

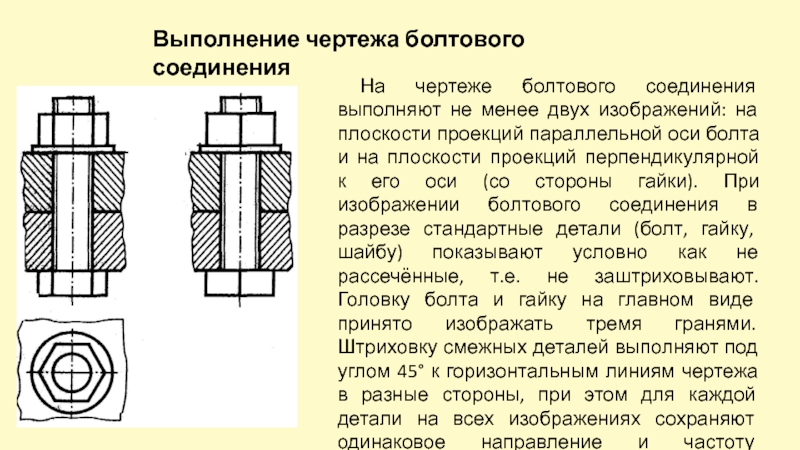

проекций параллельной оси болта и на плоскости проекций перпендикулярной к его оси (со стороны гайки). При изображении болтового соединения в разрезе стандартные детали (болт, гайку, шайбу) показывают условно как не рассечённые, т.е. не заштриховывают. Головку болта и гайку на главном виде принято изображать тремя гранями. Штриховку смежных деталей выполняют под углом 45° к горизонтальным линиям чертежа в разные стороны, при этом для каждой детали на всех изображениях сохраняют одинаковое направление и частоту штриховки.

Выполнение чертежа болтового соединения

диаметр отверстия под болт в соединяемых деталей.

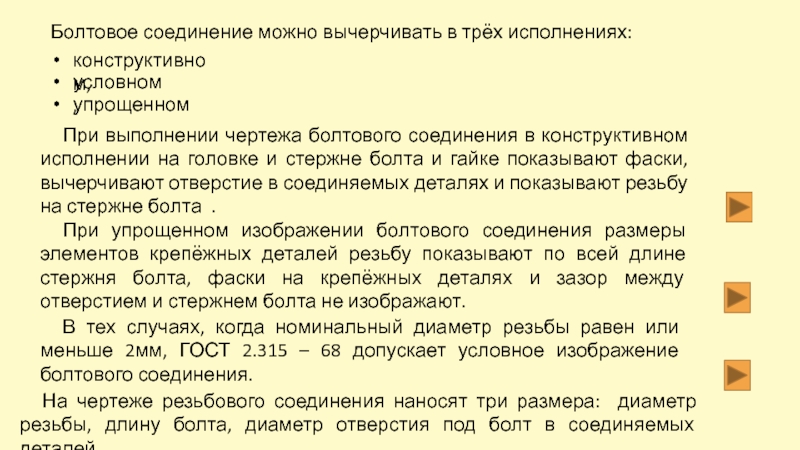

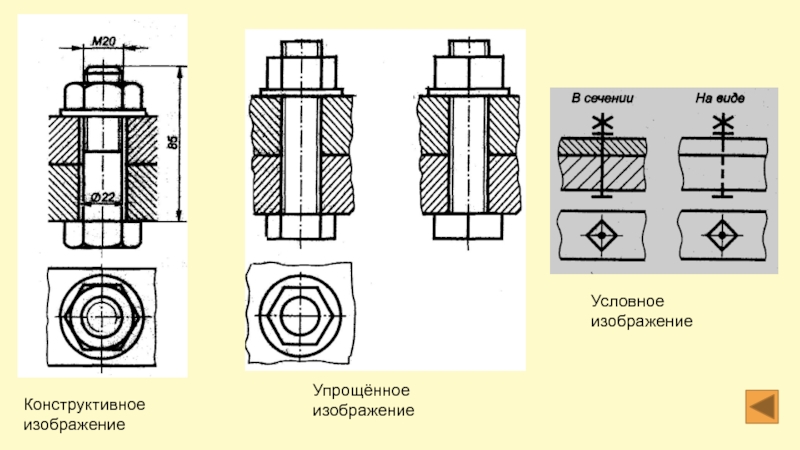

Болтовое соединение можно вычерчивать в трёх исполнениях:

упрощенном

конструктивном,

условном,

При выполнении чертежа болтового соединения в конструктивном исполнении на головке и стержне болта и гайке показывают фаски, вычерчивают отверстие в соединяемых деталях и показывают резьбу на стержне болта .

При упрощенном изображении болтового соединения размеры элементов крепёжных деталей резьбу показывают по всей длине стержня болта, фаски на крепёжных деталях и зазор между отверстием и стержнем болта не изображают.

В тех случаях, когда номинальный диаметр резьбы равен или меньше 2мм, ГОСТ 2.315 – 68 допускает условное изображение болтового соединения.

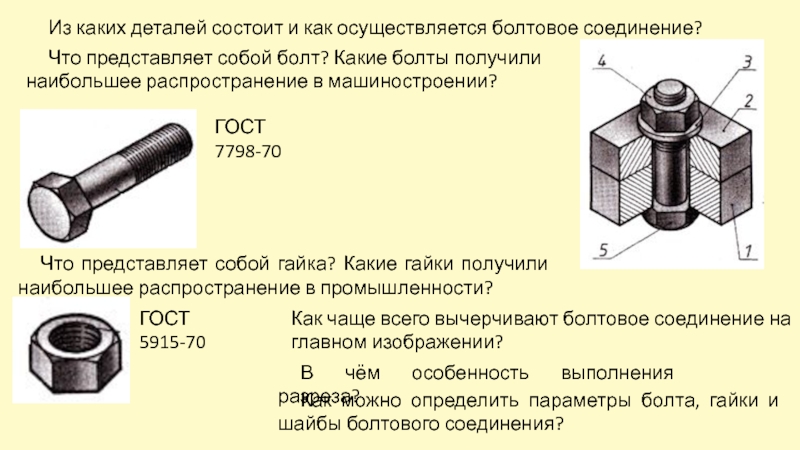

болт? Какие болты получили наибольшее распространение в машиностроении?

ГОСТ 7798-70

Что представляет собой гайка? Какие гайки получили наибольшее распространение в промышленности?

ГОСТ 5915-70

Как чаще всего вычерчивают болтовое соединение на главном изображении?

В чём особенность выполнения разреза?

Как можно определить параметры болта, гайки и шайбы болтового соединения?

резьбы

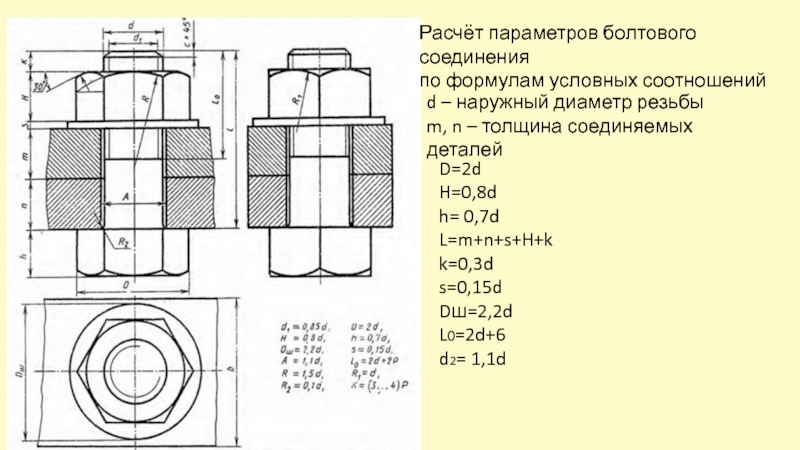

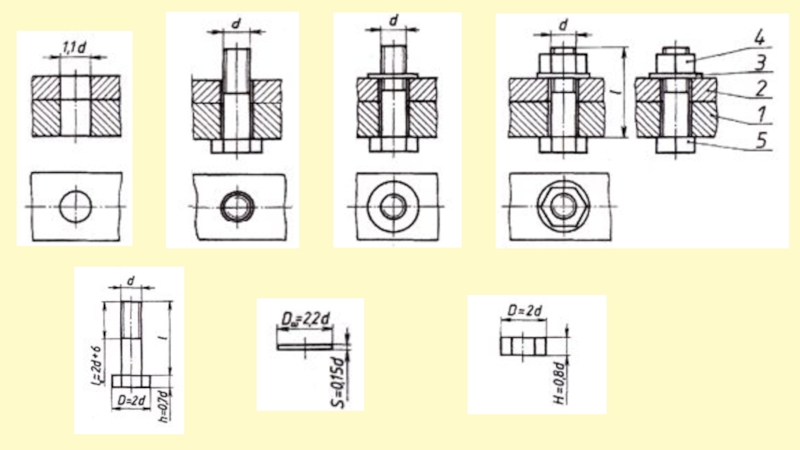

m, n – толщина соединяемых деталей

D=2d
H=0,8d
h= 0,7d
L=m+n+s+H+k
k=0,3d
s=0,15d
Dш=2,2d
L0=2d+6
d2= 1,1d

соединение?

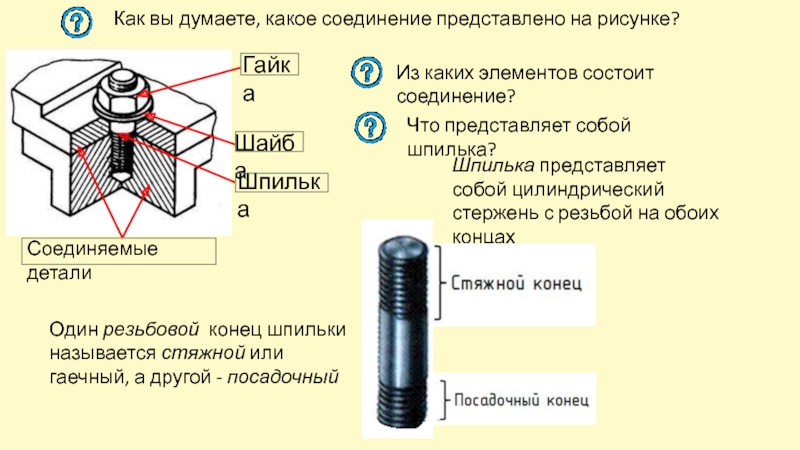

Шпилька представляет собой цилиндрический стержень с резьбой на обоих концах

Что представляет собой шпилька?

Один резьбовой конец шпильки называется стяжной или гаечный, а другой - посадочный

Шпилька

Гайка

Шайба

Соединяемые детали

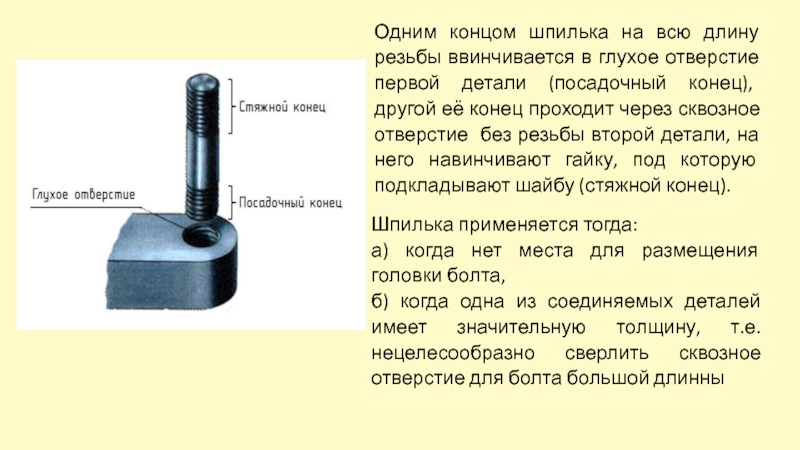

первой детали (посадочный конец), другой её конец проходит через сквозное отверстие без резьбы второй детали, на него навинчивают гайку, под которую подкладывают шайбу (стяжной конец).

Шпилька применяется тогда:
а) когда нет места для размещения головки болта,
б) когда одна из соединяемых деталей имеет значительную толщину, т.е. нецелесообразно сверлить сквозное отверстие для болта большой длинны

в которую она должна ввинчиваться, т.е. для более мягких материалов l1 должно быть больше, чем для более прочных.

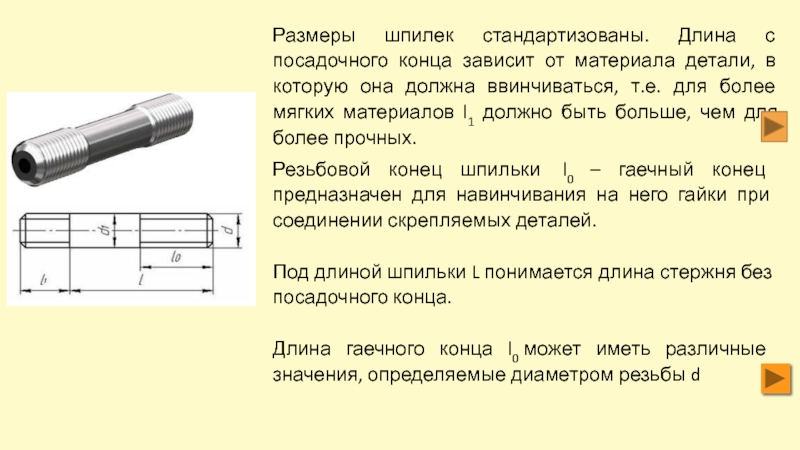

Резьбовой конец шпильки  l0 – гаечный конец предназначен для навинчивания на него гайки при соединении скрепляемых деталей.

Под длиной шпильки L понимается длина стержня без посадочного конца.

Длина гаечного конца l0 может иметь различные значения, определяемые диаметром резьбы d

стержня. При этом на крепёжных деталях конец резьбового отверстия, запас резьбы, а также зазор между отверстием и шпилькой не изображают.

Если номинальный диаметр резьбы равен или меньше 2 мм, допускается вычерчивать шпилечное соединение условно.

Выполнение чертежа шпилечного соединения

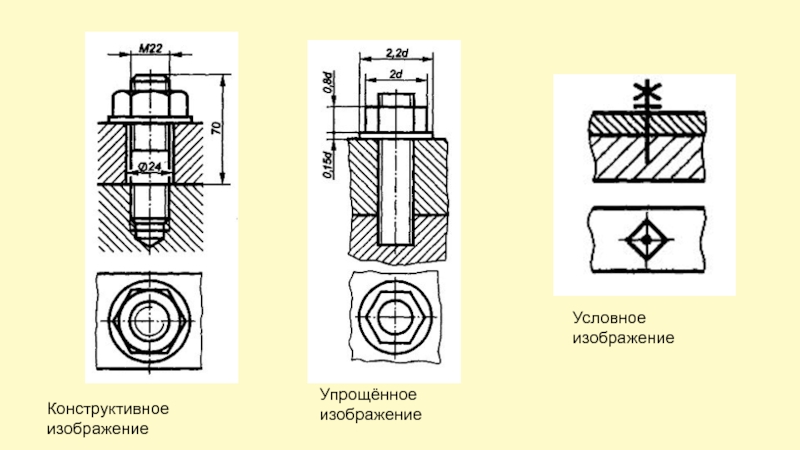

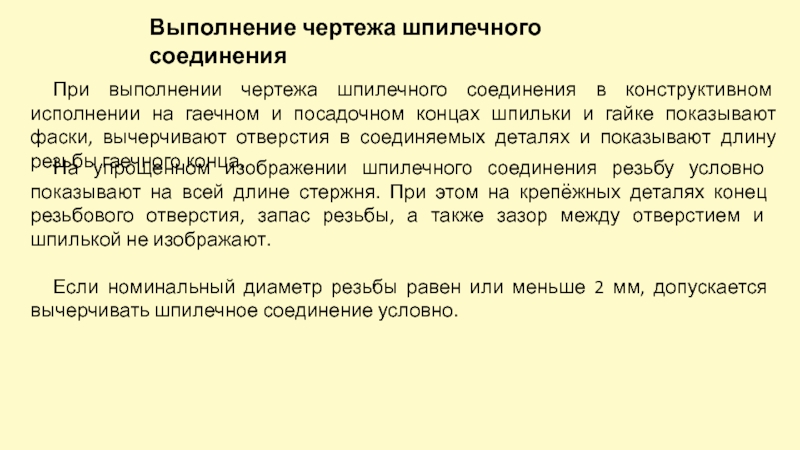

При выполнении чертежа шпилечного соединения в конструктивном исполнении на гаечном и посадочном концах шпильки и гайке показывают фаски, вычерчивают отверстия в соединяемых деталях и показывают длину резьбы гаечного конца.

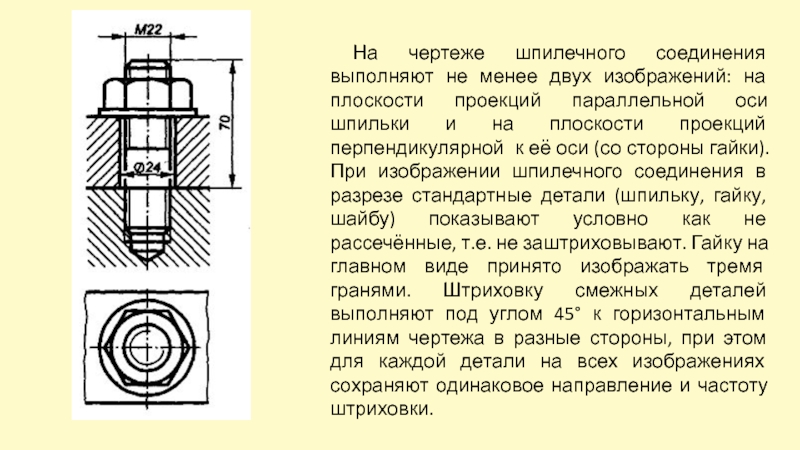

проекций параллельной оси шпильки и на плоскости проекций перпендикулярной к её оси (со стороны гайки). При изображении шпилечного соединения в разрезе стандартные детали (шпильку, гайку, шайбу) показывают условно как не рассечённые, т.е. не заштриховывают. Гайку на главном виде принято изображать тремя гранями. Штриховку смежных деталей выполняют под углом 45° к горизонтальным линиям чертежа в разные стороны, при этом для каждой детали на всех изображениях сохраняют одинаковое направление и частоту штриховки.

соотношений

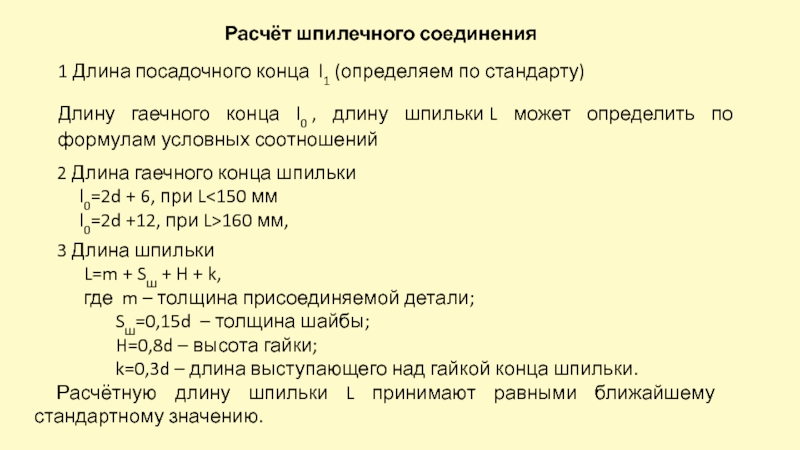

Расчёт шпилечного соединения

2 Длина гаечного конца шпильки
l0=2d + 6, при L<150 мм
l0=2d +12, при L>160 мм,

3 Длина шпильки
L=m + Sш + H + k,
где m – толщина присоединяемой детали;
Sш=0,15d – толщина шайбы;
H=0,8d – высота гайки;
k=0,3d – длина выступающего над гайкой конца шпильки.
Расчётную длину шпильки L принимают равными ближайшему стандартному значению.

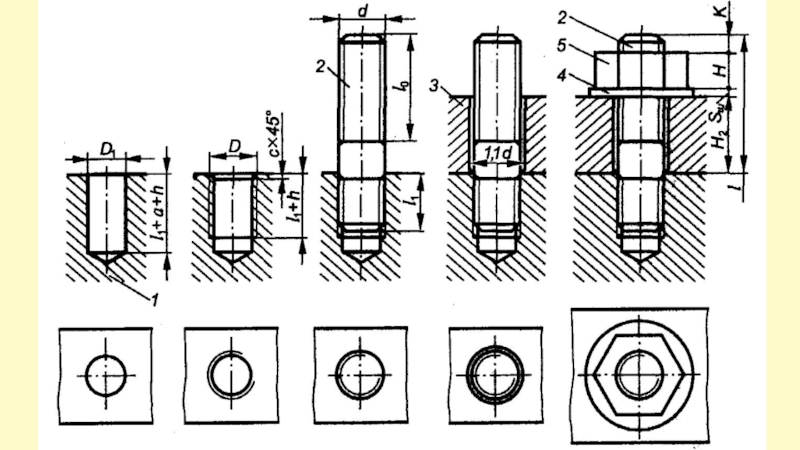

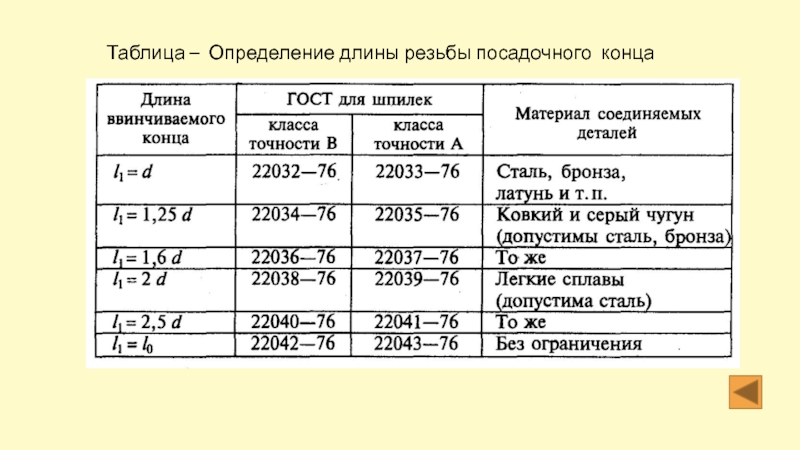

1 Длина посадочного конца l1 (определяем по стандарту)

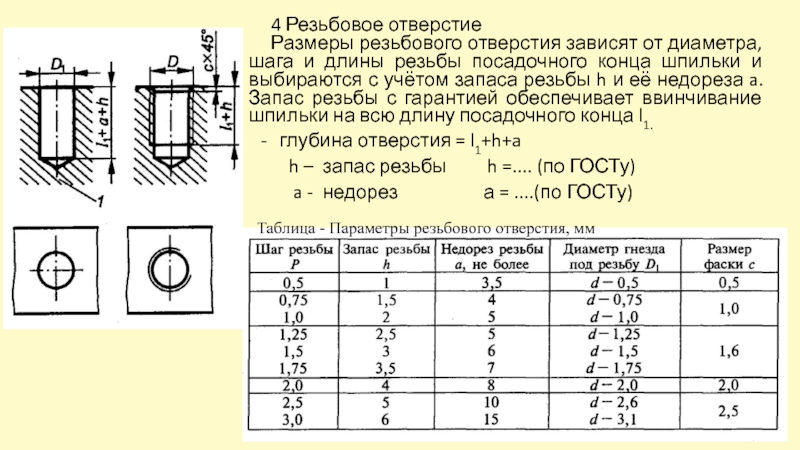

резьбы посадочного конца шпильки и выбираются с учётом запаса резьбы h и её недореза a. Запас резьбы с гарантией обеспечивает ввинчивание шпильки на всю длину посадочного конца l1.

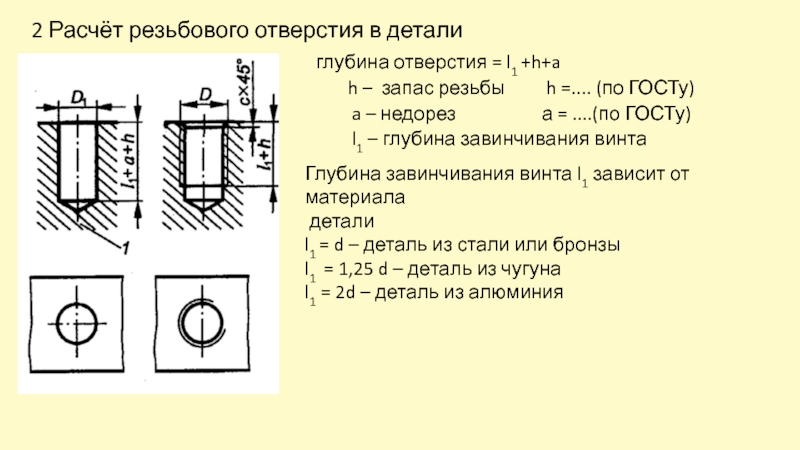

 Таблица - Параметры резьбового отверстия, мм

глубина отверстия = l1+h+a
h – запас резьбы h =.... (по ГОСТу)
a - недорез а = ....(по ГОСТу)

соединение?

Винт

Соединяемые детали

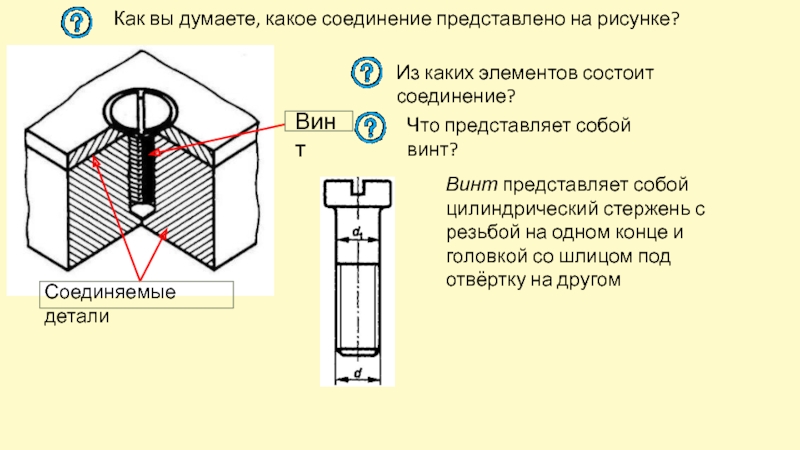

Что представляет собой винт?

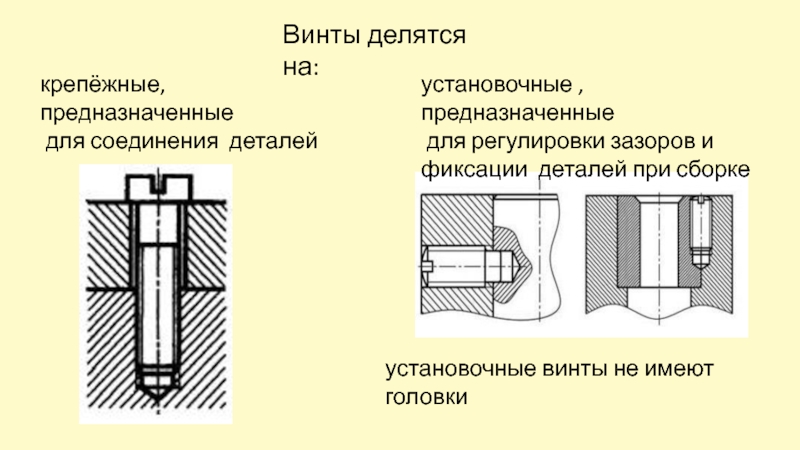

Винт представляет собой цилиндрический стержень с резьбой на одном конце и головкой со шлицом под отвёртку на другом

регулировки зазоров и
фиксации деталей при сборке

установочные винты не имеют головки

– 84 с шестигранной
головкой;

б – ГОСТ 1482 – 84 с квадратной
головкой;

в – ГОСТ 1491 – 80 с цилиндри-
ческой головкой;

г – ГОСТ 17473 – 80 с полукруглой
головкой;

д – ГОСТ 17474 – 80 с полупотай-
ной;

е – ГОСТ 17475 – 80 потайной
головкой

стержня. При этом на крепёжных деталях конец резьбового отверстия, запас резьбы, а также зазор между отверстием и винтом не изображают.

Если номинальный диаметр резьбы равен или меньше 2 мм, допускается вычерчивать винтовое соединение условно.

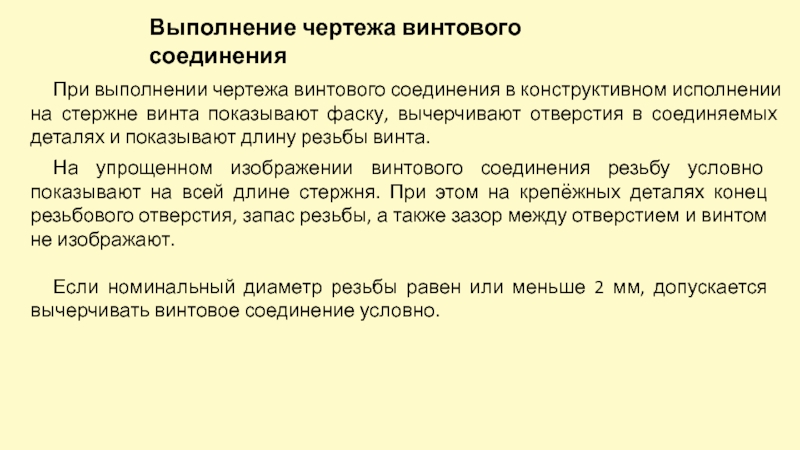

Выполнение чертежа винтового соединения

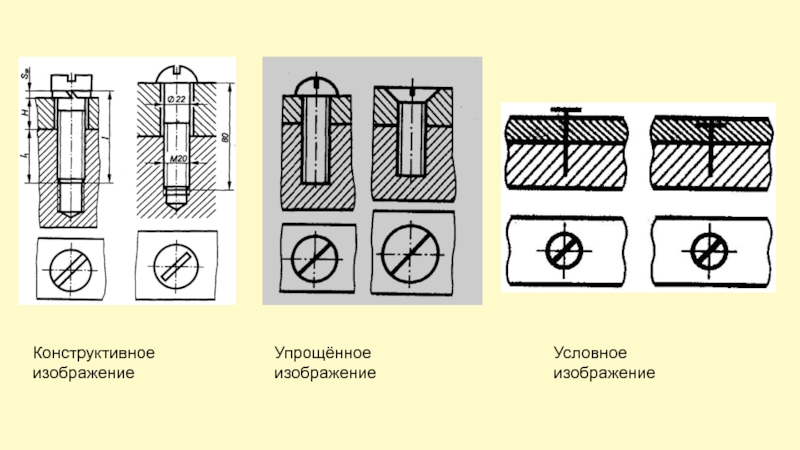

При выполнении чертежа винтового соединения в конструктивном исполнении на стержне винта показывают фаску, вычерчивают отверстия в соединяемых деталях и показывают длину резьбы винта.

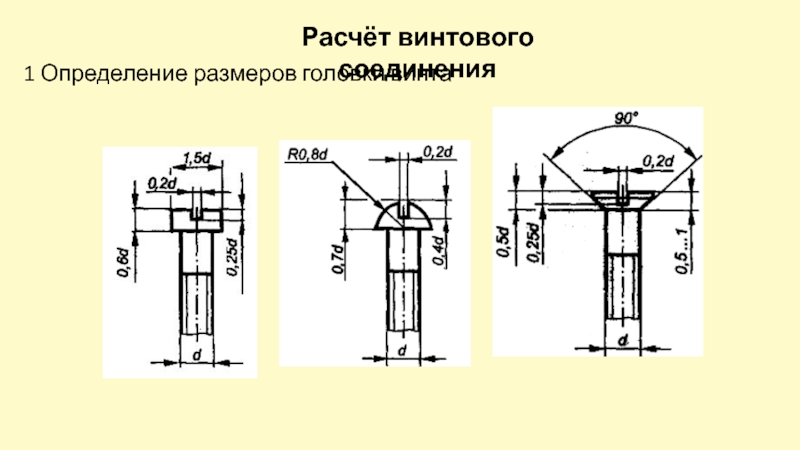

h – запас резьбы h =.... (по ГОСТу)
a – недорез а = ....(по ГОСТу)
l1 – глубина завинчивания винта

Глубина завинчивания винта l1 зависит от материала
детали
l1 = d – деталь из стали или бронзы
l1 = 1,25 d – деталь из чугуна
l1 = 2d – деталь из алюминия

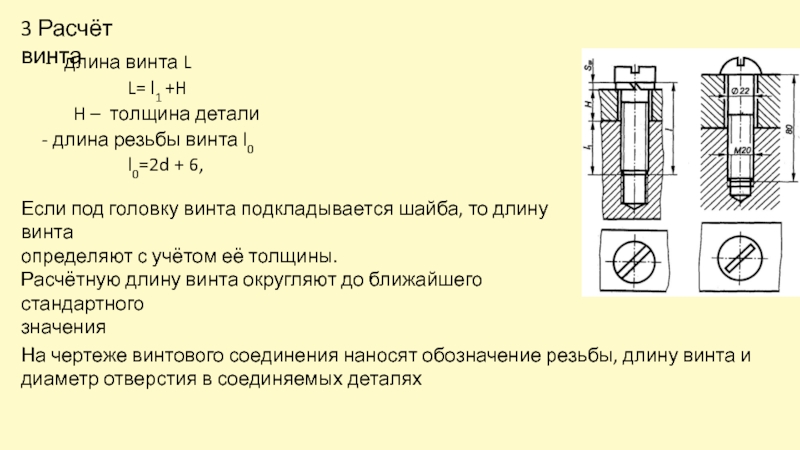

L= l1 +H
H – толщина детали
- длина резьбы винта l0
l0=2d + 6,

Если под головку винта подкладывается шайба, то длину винта
определяют с учётом её толщины.
Расчётную длину винта округляют до ближайшего стандартного
значения

На чертеже винтового соединения наносят обозначение резьбы, длину винта и диаметр отверстия в соединяемых деталях
