Презентация, доклад по инженерной графике на тему Требования к оформлению графической части письменной работы
Содержание
- 1. Презентация по инженерной графике на тему Требования к оформлению графической части письменной работы
- 2. Графическая часть письменной работы должна:Отражать основные ее результаты. Наглядно подтверждать изложенный в тексте материал.
- 3. Графическая часть письменной работы может быть представлена
- 4. Графическая часть письменной работы выполняется на бумажных
- 5. Наглядные графические документы следует выполнять на форматах,
- 6. При выполнении наглядных графических документов необходимо применять
- 7. Рис. Рамка чертежа и прямоугольник для основной
- 8. Рис. Основная надпись для технических чертежейФорма, содержание
- 9. Обозначение документа должно иметь следующую структуру: начальные
- 10. Чертежи выполняют на листах чертежной бумаги с
- 11. Благодарю за внимание.
Графическая часть письменной работы должна:Отражать основные ее результаты. Наглядно подтверждать изложенный в тексте материал.
Слайд 1Требования к оформлению графической части письменной работы.
Работу подготовила преподаватель ГАОУ СПО
Слайд 2Графическая часть письменной работы должна:
Отражать основные ее результаты.
Наглядно подтверждать изложенный
в тексте материал.

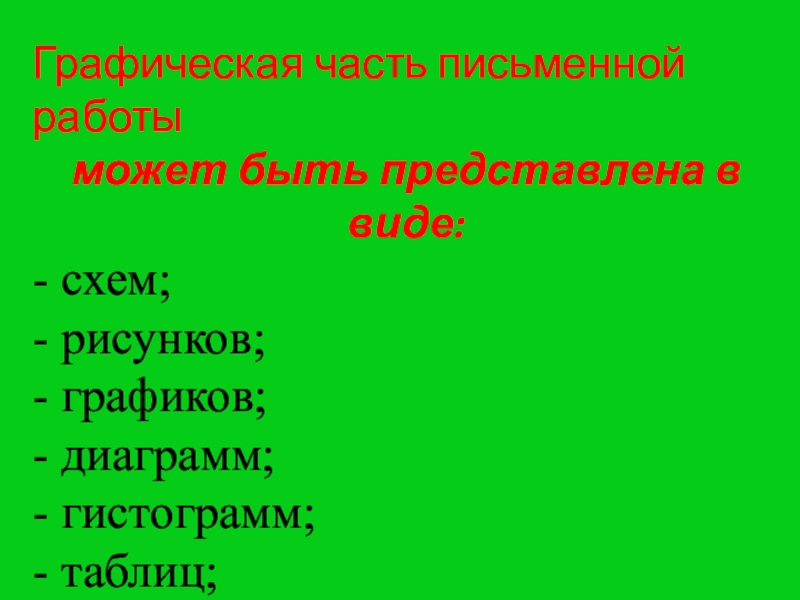

Слайд 3Графическая часть письменной работы
может быть представлена в виде:
- схем;
- рисунков;
-
графиков;
- диаграмм;
- гистограмм;
- таблиц;
- чертежей, карт и др.
- диаграмм;
- гистограмм;
- таблиц;
- чертежей, карт и др.

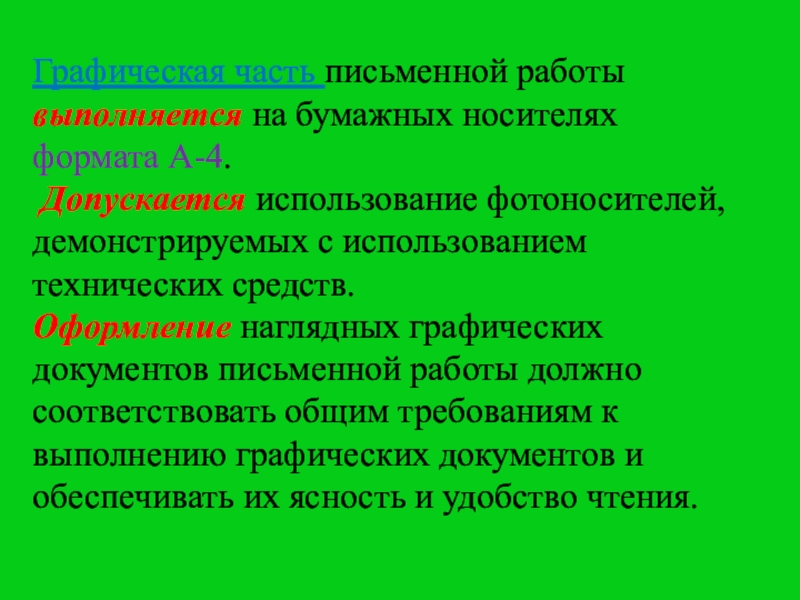

Слайд 4Графическая часть письменной работы выполняется на бумажных носителях формата А-4.
Допускается
использование фотоносителей, демонстрируемых с использованием технических средств.
Оформление наглядных графических документов письменной работы должно соответствовать общим требованиям к выполнению графических документов и обеспечивать их ясность и удобство чтения.
Оформление наглядных графических документов письменной работы должно соответствовать общим требованиям к выполнению графических документов и обеспечивать их ясность и удобство чтения.

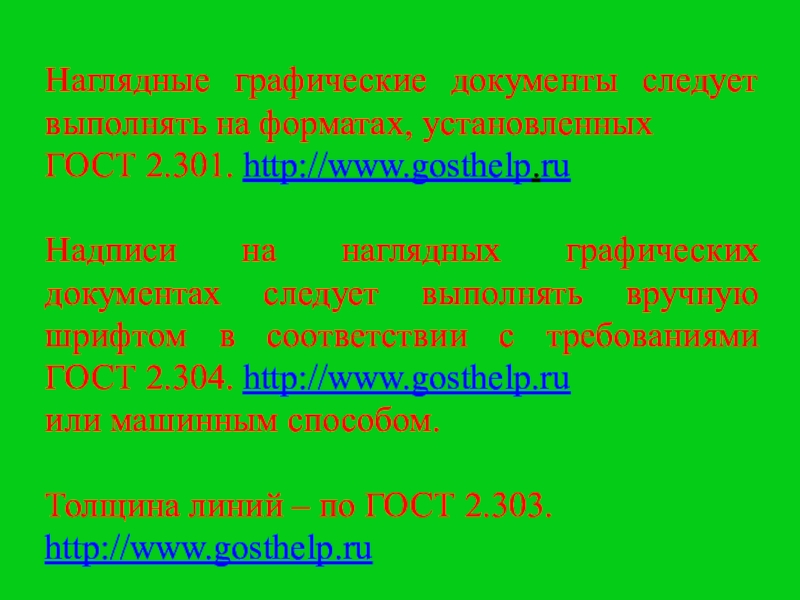

Слайд 5Наглядные графические документы следует выполнять на форматах, установленных
ГОСТ 2.301. http://www.gosthelp.ru
Надписи
на наглядных графических документах следует выполнять вручную шрифтом в соответствии с требованиями ГОСТ 2.304. http://www.gosthelp.ru
или машинным способом.
Толщина линий – по ГОСТ 2.303. http://www.gosthelp.ru
или машинным способом.
Толщина линий – по ГОСТ 2.303. http://www.gosthelp.ru

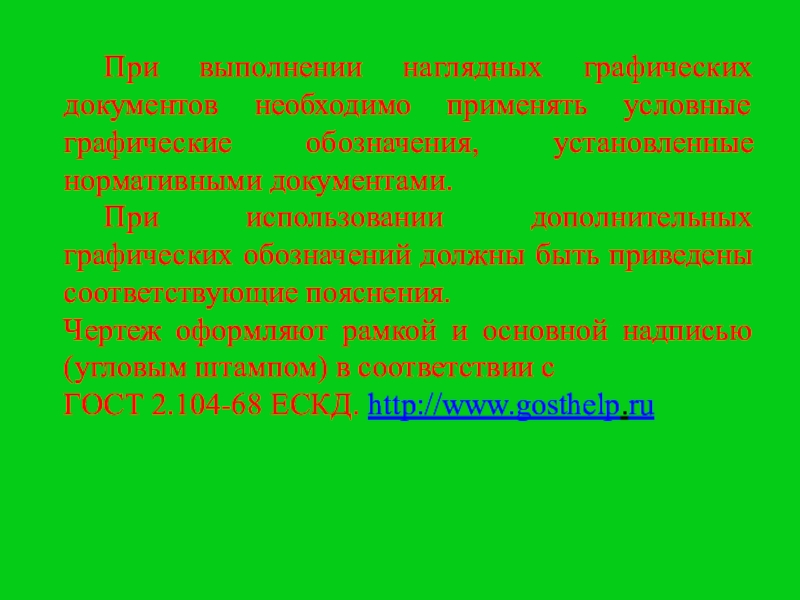

Слайд 6 При выполнении наглядных графических документов необходимо применять условные графические обозначения, установленные
нормативными документами.
При использовании дополнительных графических обозначений должны быть приведены соответствующие пояснения.
Чертеж оформляют рамкой и основной надписью (угловым штампом) в соответствии с
ГОСТ 2.104-68 ЕСКД. http://www.gosthelp.ru
При использовании дополнительных графических обозначений должны быть приведены соответствующие пояснения.
Чертеж оформляют рамкой и основной надписью (угловым штампом) в соответствии с
ГОСТ 2.104-68 ЕСКД. http://www.gosthelp.ru

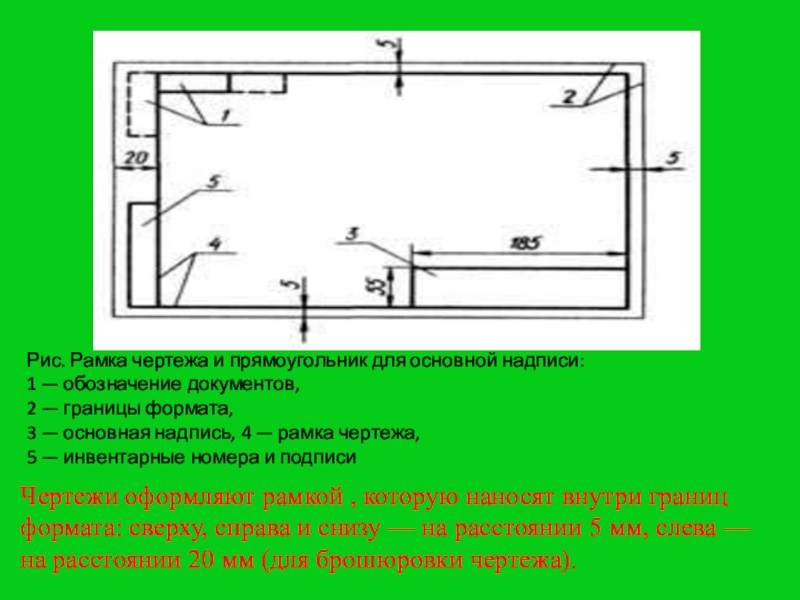

Слайд 7Рис. Рамка чертежа и прямоугольник для основной надписи:
1 — обозначение документов,
2 — границы формата,
3 — основная надпись, 4 — рамка чертежа,
5 — инвентарные номера и подписи
Чертежи оформляют рамкой , которую наносят внутри границ
формата: сверху, справа и снизу — на расстоянии 5 мм, слева — на расстоянии 20 мм (для брошюровки чертежа).

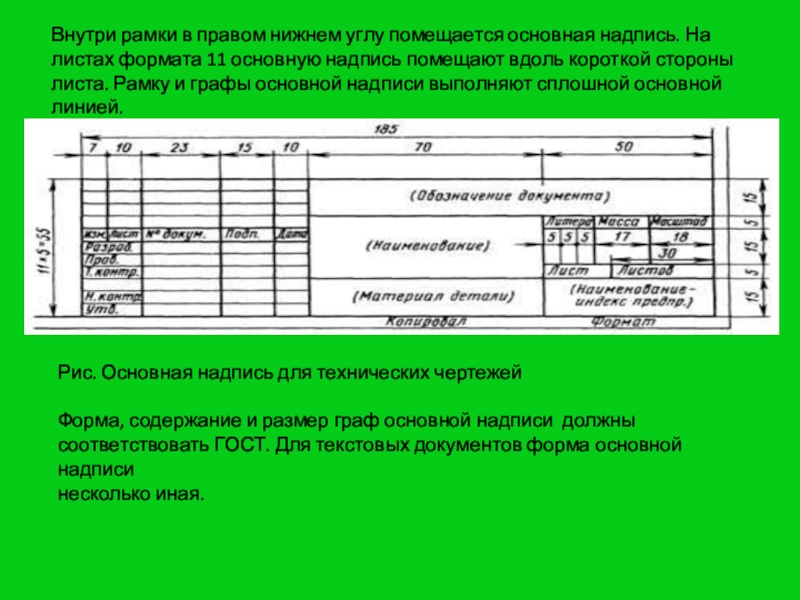

Слайд 8Рис. Основная надпись для технических чертежей
Форма, содержание и размер граф основной
надписи должны
соответствовать ГОСТ. Для текстовых документов форма основной надписи
несколько иная.
соответствовать ГОСТ. Для текстовых документов форма основной надписи
несколько иная.
Внутри рамки в правом нижнем углу помещается основная надпись. На листах формата 11 основную надпись помещают вдоль короткой стороны листа. Рамку и графы основной надписи выполняют сплошной основной линией.

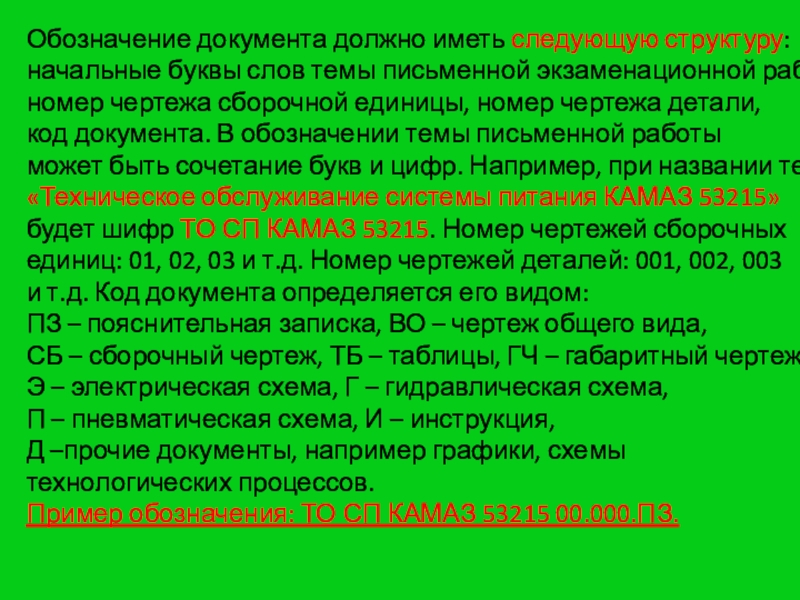

Слайд 9Обозначение документа должно иметь следующую структуру:
начальные буквы слов темы письменной
экзаменационной работы,
номер чертежа сборочной единицы, номер чертежа детали,
код документа. В обозначении темы письменной работы
может быть сочетание букв и цифр. Например, при названии темы
«Техническое обслуживание системы питания КАМАЗ 53215»
будет шифр ТО СП КАМАЗ 53215. Номер чертежей сборочных
единиц: 01, 02, 03 и т.д. Номер чертежей деталей: 001, 002, 003
и т.д. Код документа определяется его видом:
ПЗ – пояснительная записка, ВО – чертеж общего вида,
СБ – сборочный чертеж, ТБ – таблицы, ГЧ – габаритный чертеж,
Э – электрическая схема, Г – гидравлическая схема,
П – пневматическая схема, И – инструкция,
Д –прочие документы, например графики, схемы
технологических процессов.
Пример обозначения: ТО СП КАМАЗ 53215 00.000.ПЗ.
номер чертежа сборочной единицы, номер чертежа детали,
код документа. В обозначении темы письменной работы
может быть сочетание букв и цифр. Например, при названии темы
«Техническое обслуживание системы питания КАМАЗ 53215»
будет шифр ТО СП КАМАЗ 53215. Номер чертежей сборочных
единиц: 01, 02, 03 и т.д. Номер чертежей деталей: 001, 002, 003
и т.д. Код документа определяется его видом:
ПЗ – пояснительная записка, ВО – чертеж общего вида,
СБ – сборочный чертеж, ТБ – таблицы, ГЧ – габаритный чертеж,
Э – электрическая схема, Г – гидравлическая схема,
П – пневматическая схема, И – инструкция,
Д –прочие документы, например графики, схемы
технологических процессов.
Пример обозначения: ТО СП КАМАЗ 53215 00.000.ПЗ.

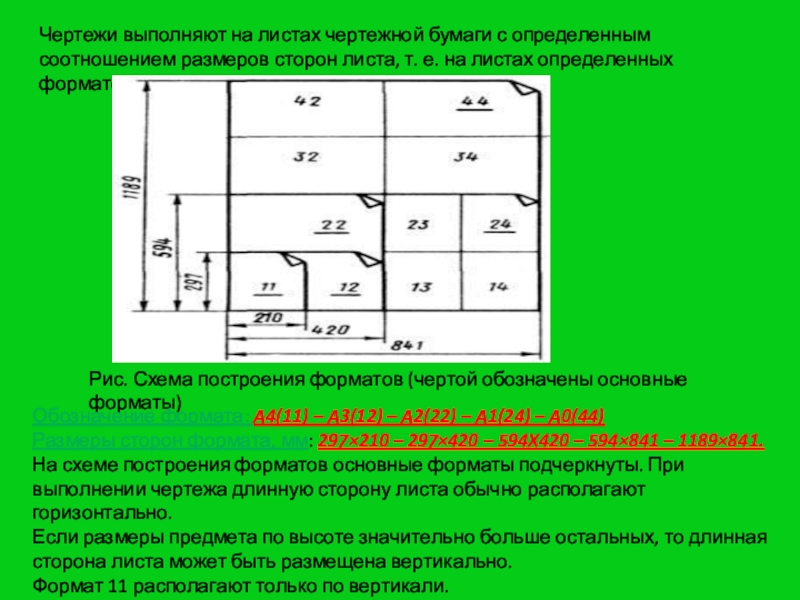

Слайд 10Чертежи выполняют на листах чертежной бумаги с определенным
соотношением размеров сторон листа,
т. е. на листах определенных форматов.
Рис. Схема построения форматов (чертой обозначены основные форматы)
Обозначение формата: A4(11) – A3(12) – A2(22) – A1(24) – A0(44)
Размеры сторон формата, мм: 297×210 – 297×420 – 594X420 – 594×841 – 1189×841.
На схеме построения форматов основные форматы подчеркнуты. При
выполнении чертежа длинную сторону листа обычно располагают горизонтально.
Если размеры предмета по высоте значительно больше остальных, то длинная
сторона листа может быть размещена вертикально.
Формат 11 располагают только по вертикали.
