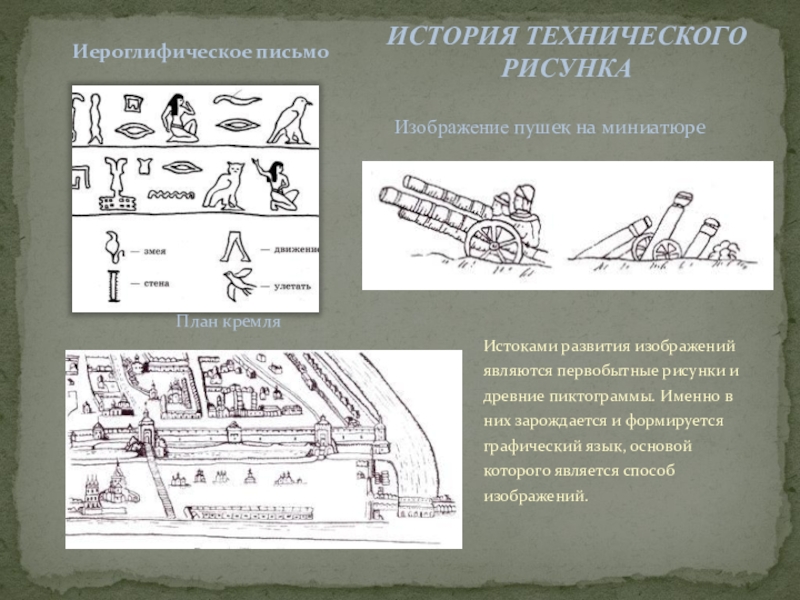

Именно в них зарождается и формируется графический язык, основой которого является способ изображений.

План кремля

Изображение пушек на миниатюре

Иероглифическое письмо

Чаще всего технический рисунок используется при создании новых объектов.

Арбалет Леонардо да Винчи

Рисунок дизайнера интерьера

Рисунок модельера

руки в глазомерном масштабе, в котором ясно раскрыта техническая идея объекта, правильно передана его конструктивная форма и верно найдены пропорциональные отношения.

Понятие о техническом рисунке

мм).
Карандаши для рисунка выбираются различной твердости: ТМ, М, 2М,
или НВ, В, построение технического рисунка рекомендуется выполнять
карандашом средней твердости ТМ (НВ), а светотень наносят карандашом М, 2М (В). Для удобства работы заточку карандаша выполняют в виде конуса, общая высота которого 20-25 мм, а выступающая графическая часть 5- 6 мм.
Ластики применяют мягких сортов, не сдирающие покров бумаги. Их используют как можно реже, в основном для высветления тона штриховки и бликов, а также для удаления линий построения.
Кнопки применяют для крепления листа к мольберту или чертёжной доске.
Мольберт – это подставка, обычно деревянная, на которой художник помещает во время работы свой рисунок. В качестве мольберта можно использовать чертёжную доску.

Материалы и принадлежности для рисования

вперед правое плечо. Кисть правой руки при рисовании едва касается поверхности листа, а вся рука полусогнута и находится почти на весу. Такое положение руки удобно для проведения линий в различных направлениях.
Свет должен падать на бумагу слева – сверху, чтобы тень рисующего не закрывала рисунок. Чертёжную доску располагают с наклоном 30° к плоскости стола или пола.
 Расстояние между глазом и бумагой должно
быть равно приблизительно длине вытянутой
руки.
Карандаш берут в руку ближе к неотточенной
части, снизу прижимая четырьмя пальцами, сверху придерживая
большим пальцем, что позволяет целиком видеть весь рисунок.
Это одно из обязательных условий правильного рисования, дающее возможность рисующему обнаружить и исправить свои ошибки
Расстояние между глазом и бумагой должно быть равно приблизительно длине вытянутой руки.

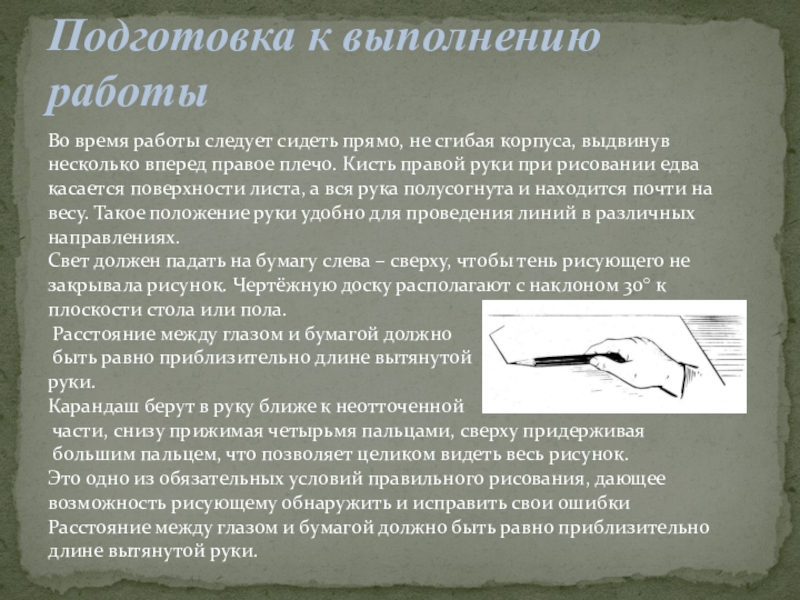

Подготовка к выполнению работы

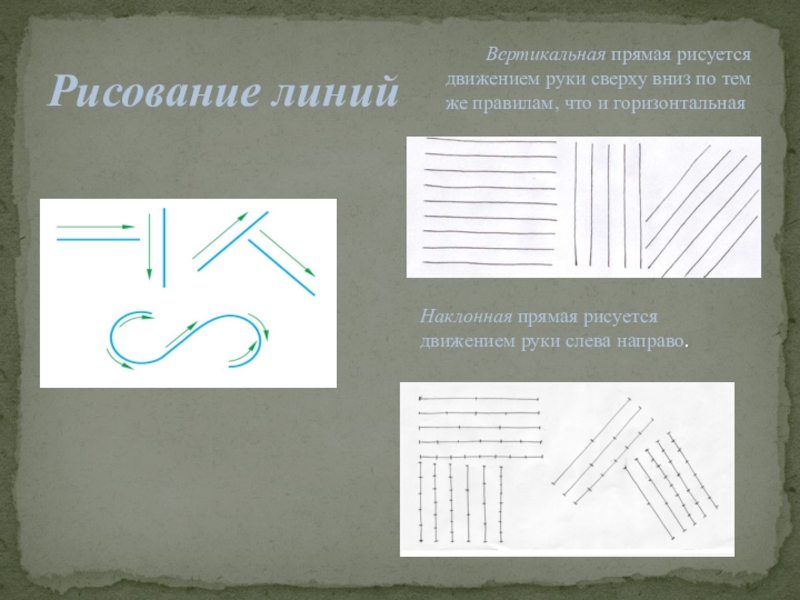

правилам, что и горизонтальная

Наклонная прямая рисуется движением руки слева направо.

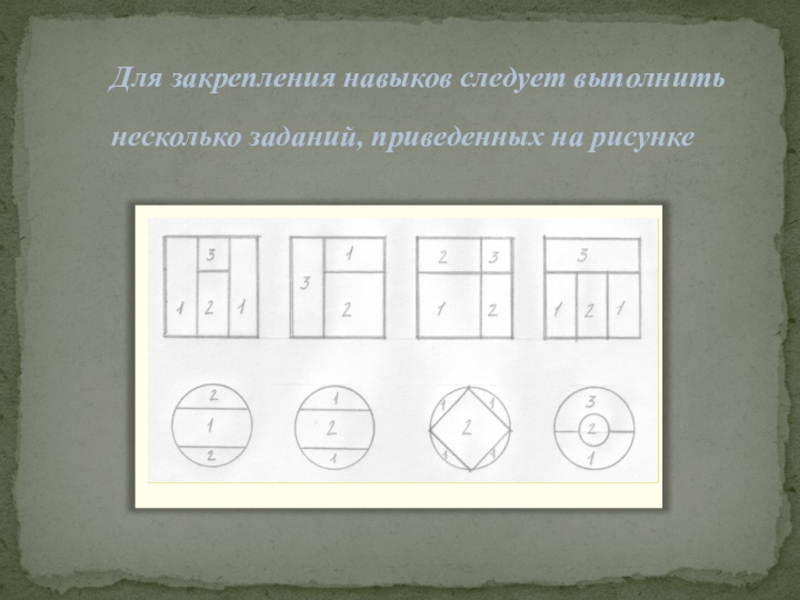

рисованию
плоских фигур

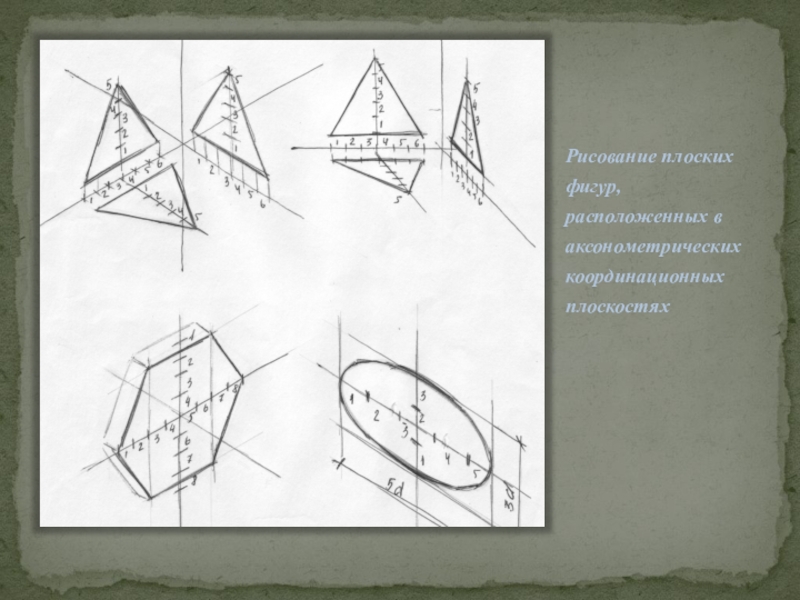

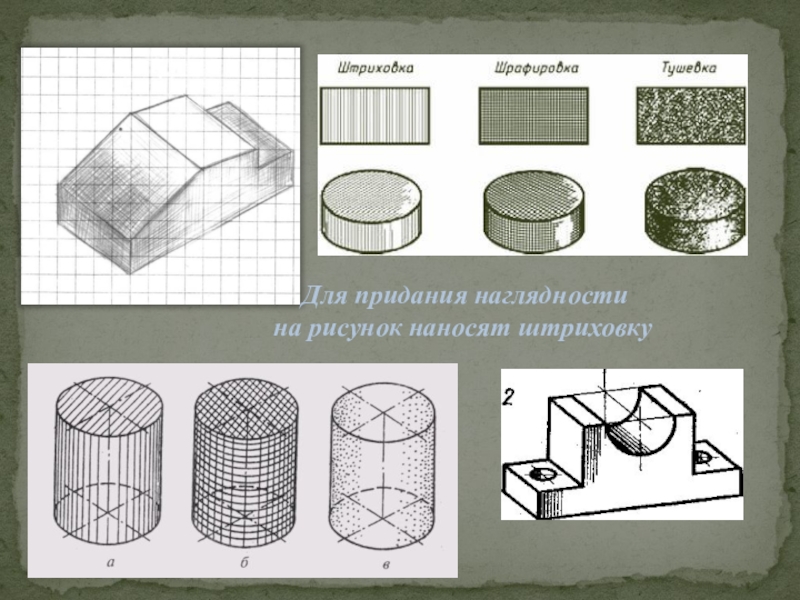

Затем геометрическое тело делят на части. И наконец, выявляют объем предмета, убирают ненужные линии и заканчивают рисунок нанесением штриховки
