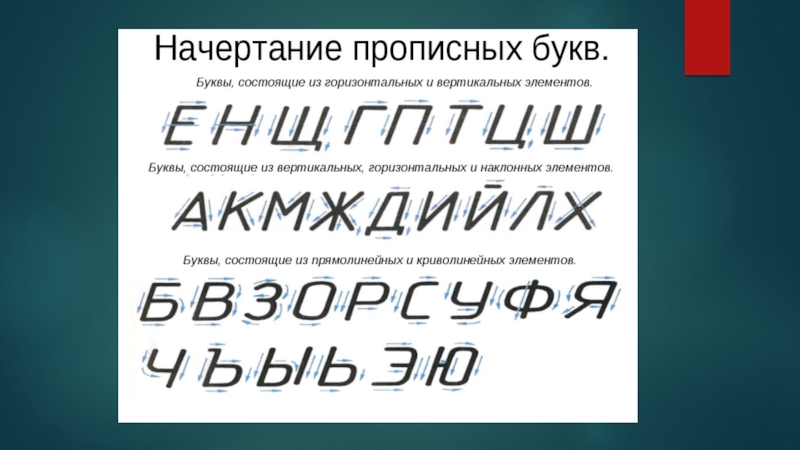

4. Слайд 4

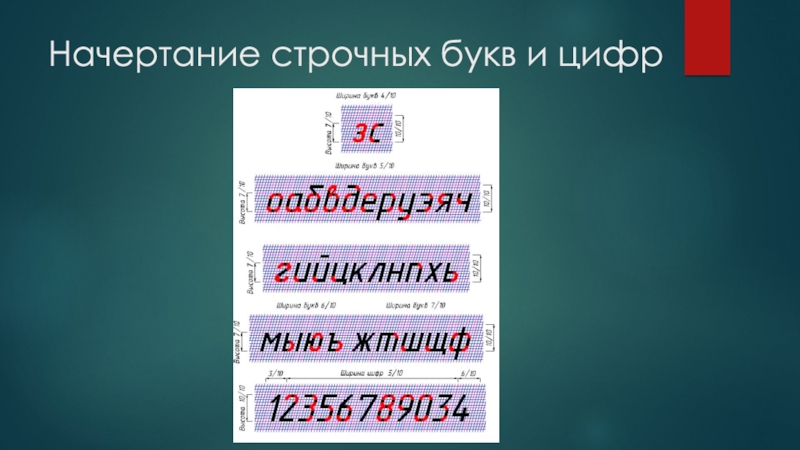

5. Начертание строчных букв и цифр

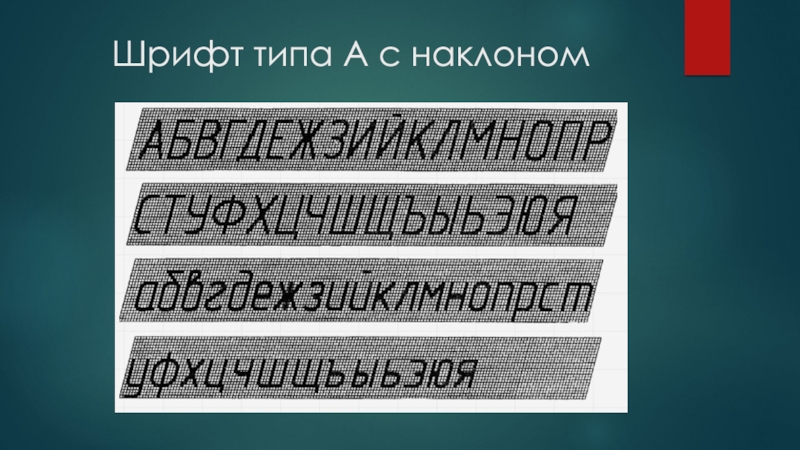

6. Шрифт типа А с наклоном

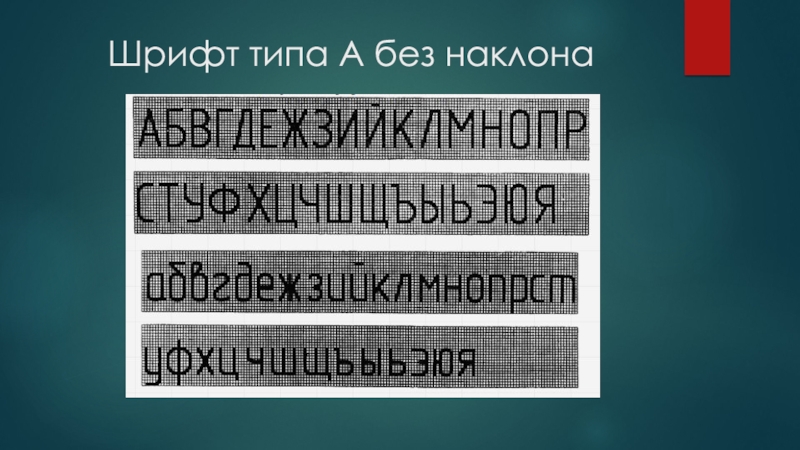

7. Шрифт типа А без наклона

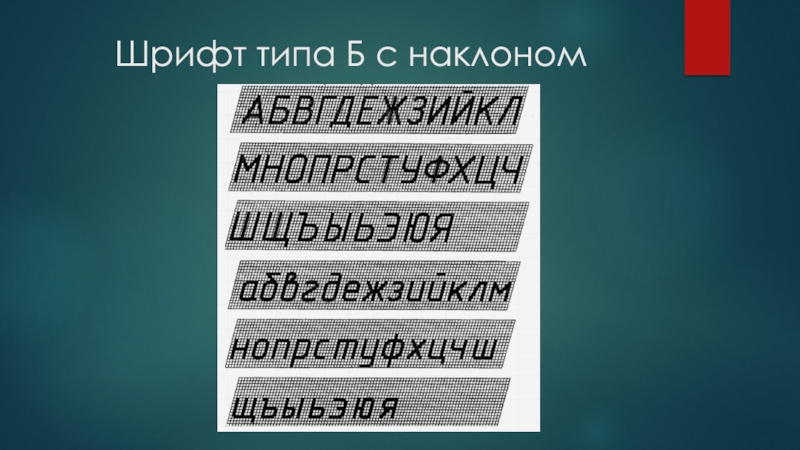

8. Шрифт типа Б с наклоном

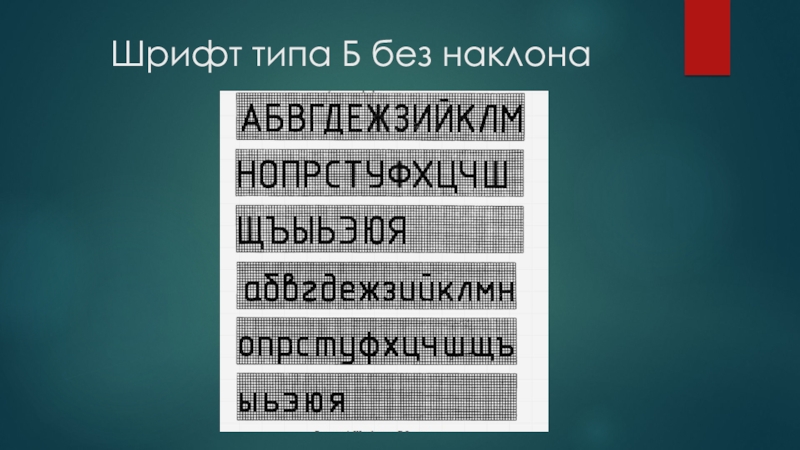

9. Шрифт типа Б без наклона

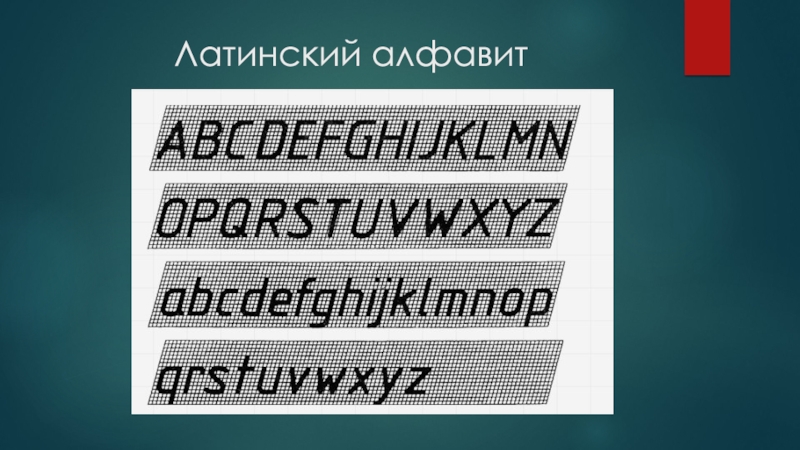

10. Латинский алфавит

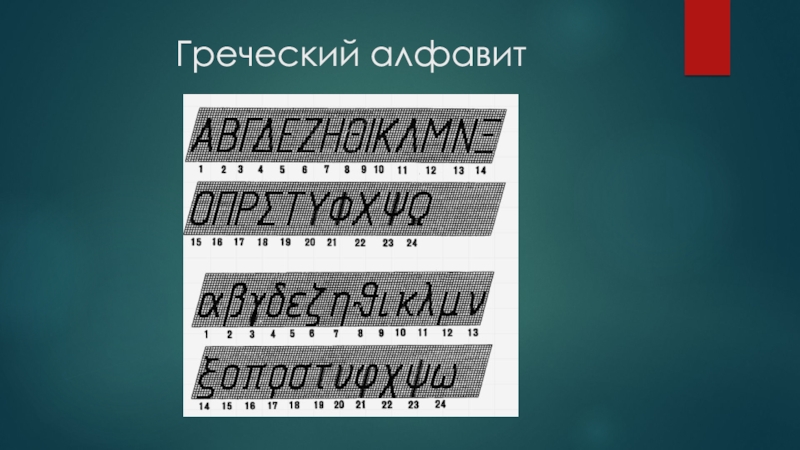

11. Греческий алфавит

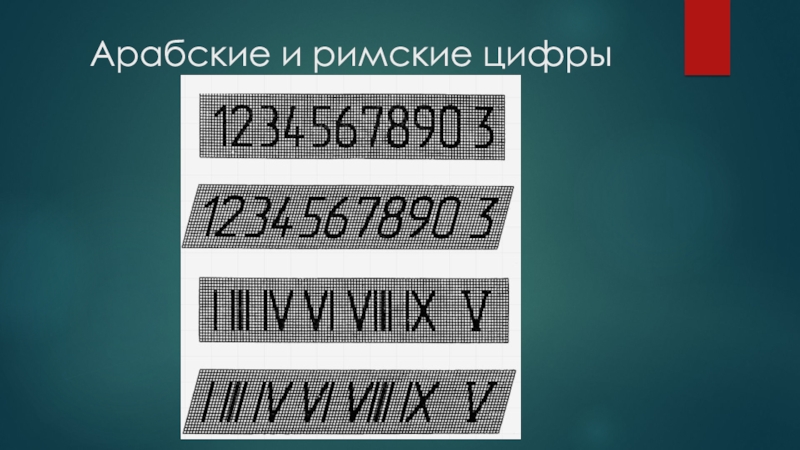

12. Арабские и римские цифры

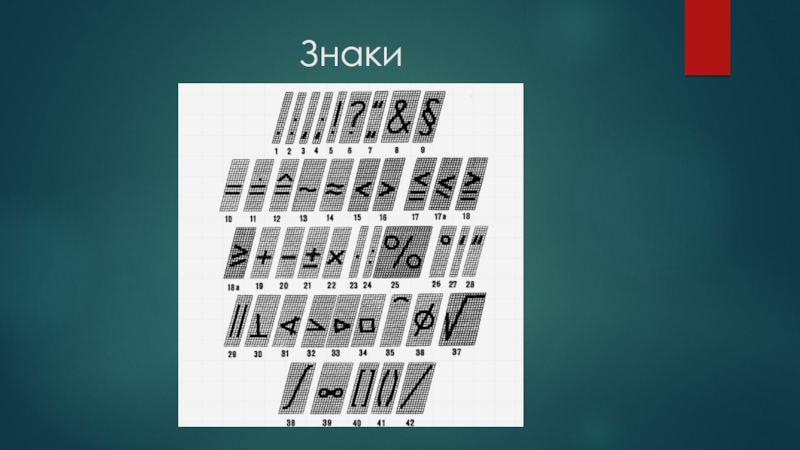

13. Знаки

Надписи на чертежах и других конструкторских документах, выполненных от руки должны соответствовать ГОСТ2.304-81. Размер шрифта h - величина определенная высотой прописных букв в миллиметрах.Высота прописных букв h измеряется перпендикулярно к основанию строки.Устанавливаются следующие размеры шрифта:1,8; 2,5;

Главная
Разное
Презентация по инженерной графике на тему Шрифт чертежный

Слайд 1Чертежный шрифт и выполнение надписей на чертежах
Цель работы: Получение практических навыков

написания чертежным шрифтом
Автор: Морозова Е.В. Преподаватель ГБПОУ ВО "ВАТ имени В.П. Чкалова"

Чертежный шрифт и выполнение надписей на чертежахЦель работы: Получение практических навыков написания чертежным шрифтомАвтор: Морозова Е.В. Преподаватель

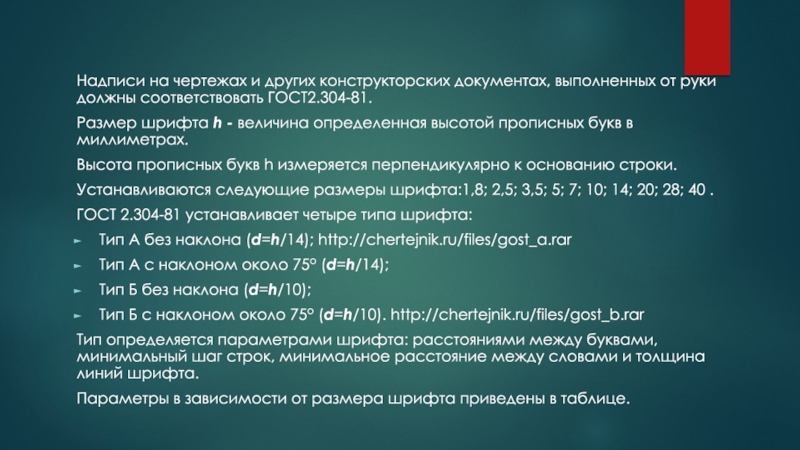

Слайд 2Надписи на чертежах и других конструкторских документах, выполненных от руки должны

соответствовать ГОСТ2.304-81.
Размер шрифта h - величина определенная высотой прописных букв в миллиметрах.
Высота прописных букв h измеряется перпендикулярно к основанию строки.
Устанавливаются следующие размеры шрифта:1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 .
ГОСТ 2.304-81 устанавливает четыре типа шрифта:
Тип А без наклона (d=h/14); http://chertejnik.ru/files/gost_a.rar
Тип А с наклоном около 75о (d=h/14);
Тип Б без наклона (d=h/10);
Тип Б с наклоном около 75о (d=h/10). http://chertejnik.ru/files/gost_b.rar
Тип определяется параметрами шрифта: расстояниями между буквами, минимальный шаг строк, минимальное расстояние между словами и толщина линий шрифта.
Параметры в зависимости от размера шрифта приведены в таблице.
