Презентация, доклад по инженерной графике на тему Нанесение размеров

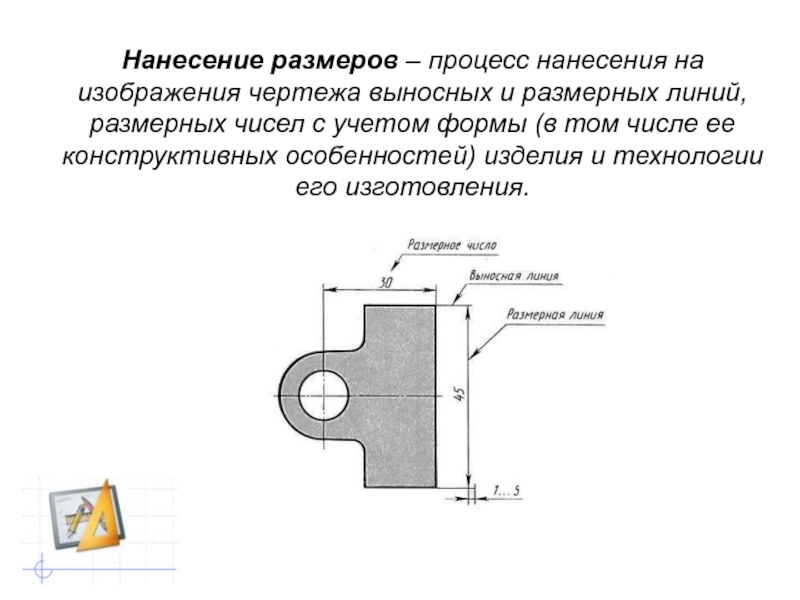

размерных чисел с учетом формы (в том числе ее конструктивных особенностей) изделия и технологии его изготовления.

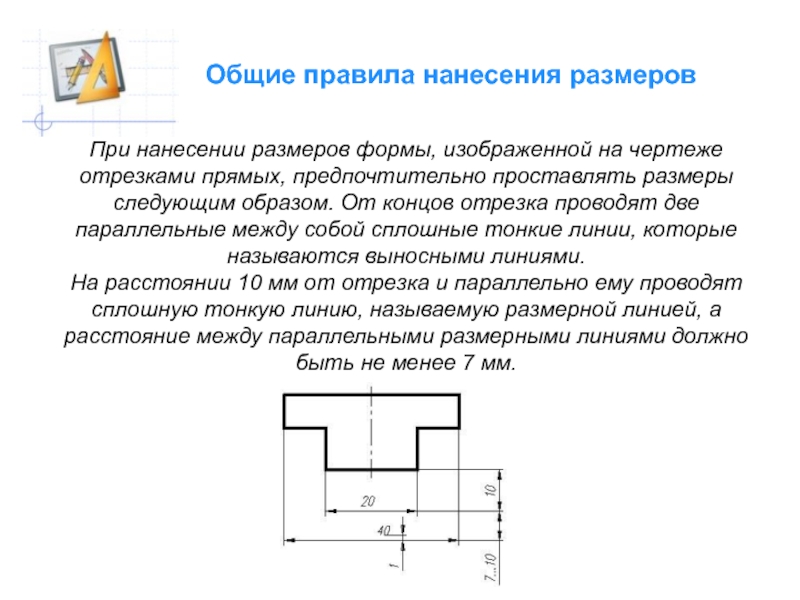

прямых, предпочтительно проставлять размеры следующим образом. От концов отрезка проводят две параллельные между собой сплошные тонкие линии, которые называются выносными линиями.
На расстоянии 10 мм от отрезка и параллельно ему проводят сплошную тонкую линию, называемую размерной линией, а расстояние между параллельными размерными линиями должно быть не менее 7 мм.

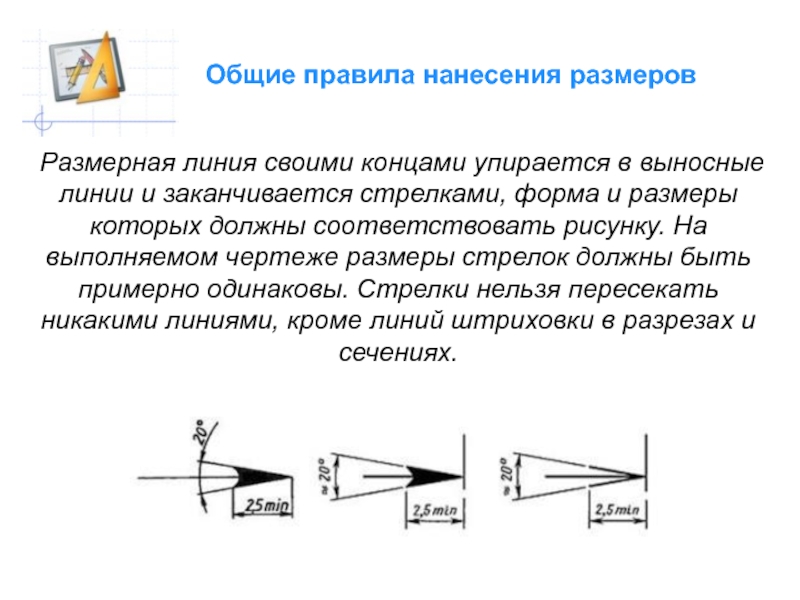

и заканчивается стрелками, форма и размеры которых должны соответствовать рисунку. На выполняемом чертеже размеры стрелок должны быть примерно одинаковы. Стрелки нельзя пересекать никакими линиями, кроме линий штриховки в разрезах и сечениях.

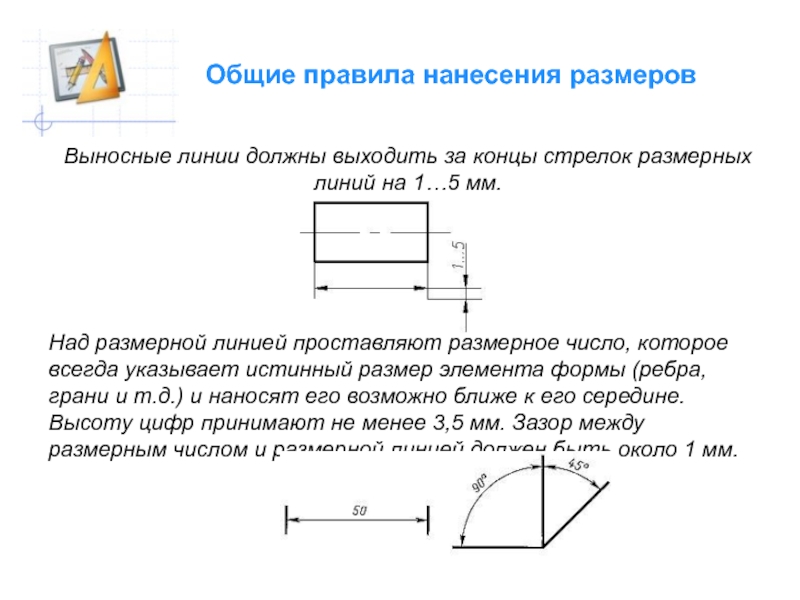

мм.





Над размерной линией проставляют размерное число, которое всегда указывает истинный размер элемента формы (ребра, грани и т.д.) и наносят его возможно ближе к его середине. Высоту цифр принимают не менее 3,5 мм. Зазор между размерным числом и размерной линией должен быть около 1 мм.

Общие правила нанесения размеров

наклонах размерных линий располагают,
как показано на рисунке.
Для размеров, попавших в заштрихованные зоны, размерные числа наносят на горизонтальных полках линий-выносок.

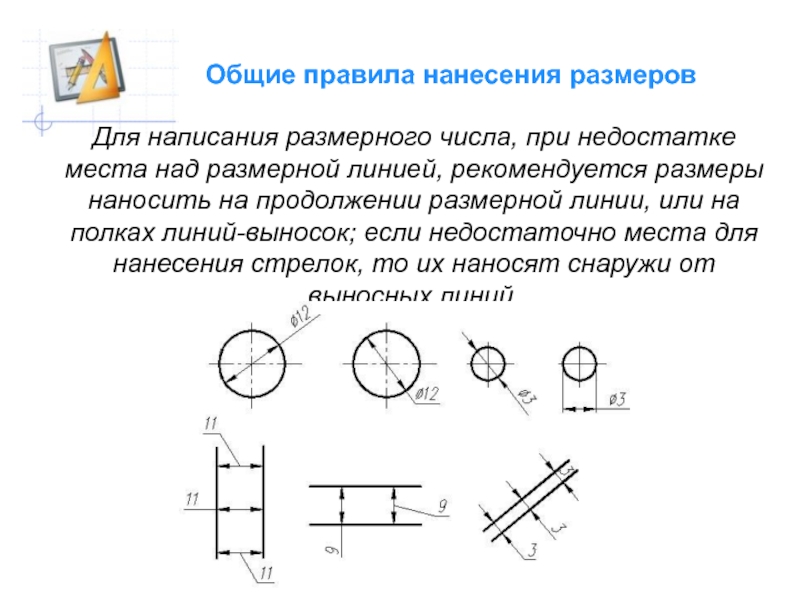

размерной линией, рекомендуется размеры наносить на продолжении размерной линии, или на полках линий-выносок; если недостаточно места для нанесения стрелок, то их наносят снаружи от выносных линий.

линиями чертежа. Не допускается разрывать линии контура для нанесения размерного числа. В месте нанесения размерного числа осевые, центровые линии и линии штриховки прерываются.

При изображении детали с разрывом размерную линию не прерывают.

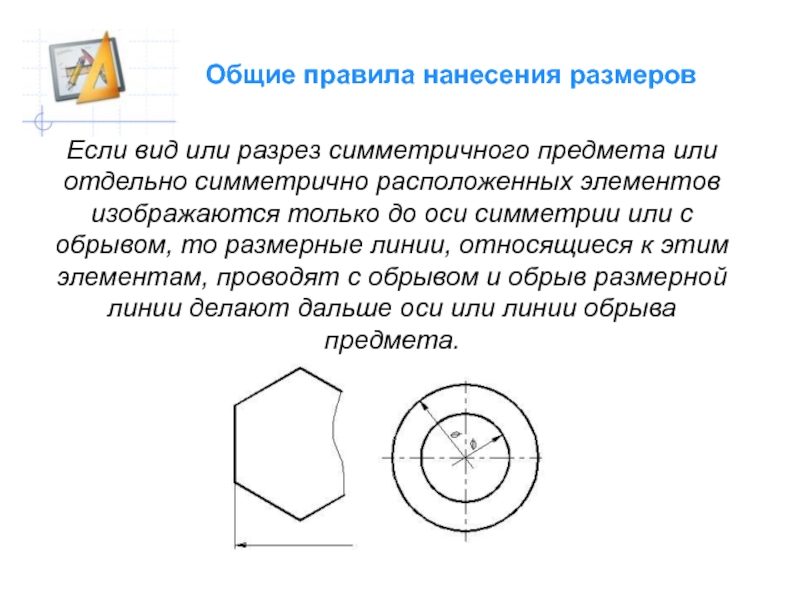

симметрично расположенных элементов изображаются только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии делают дальше оси или линии обрыва предмета.

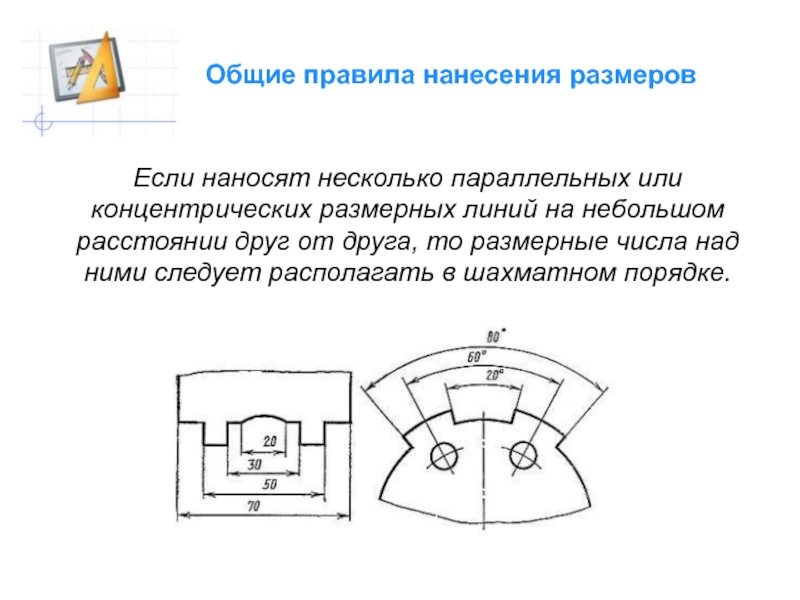

на небольшом расстоянии друг от друга, то размерные числа над ними следует располагать в шахматном порядке.

расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45° к размерным линиям, или четко наносимыми точками.

радиуса пишут букву R. Высоты знака радиуса и размерного числа должны быть одинаковыми. Размерную линию проводят по направлению к центру и ограничивают одной стрелкой, упирающейся в дугу. Стрелки не должны пересекать линию видимого контура.

При проведении нескольких радиусов из одного центра их размерные линии не располагают на одной прямой

конических и сферических поверхностей в тех случаях, когда они изображаются окружностями. Нанесение размеров обусловлено диаметром изображаемой окружности.
При нанесении размеров окружностей перед размерным числом ставят знак диаметра – . Высота знака диаметра соответствует высоте размерного числа, наклон прямо­линейного элемента знака диаметра составляет угол 60° с горизонтальной прямой.

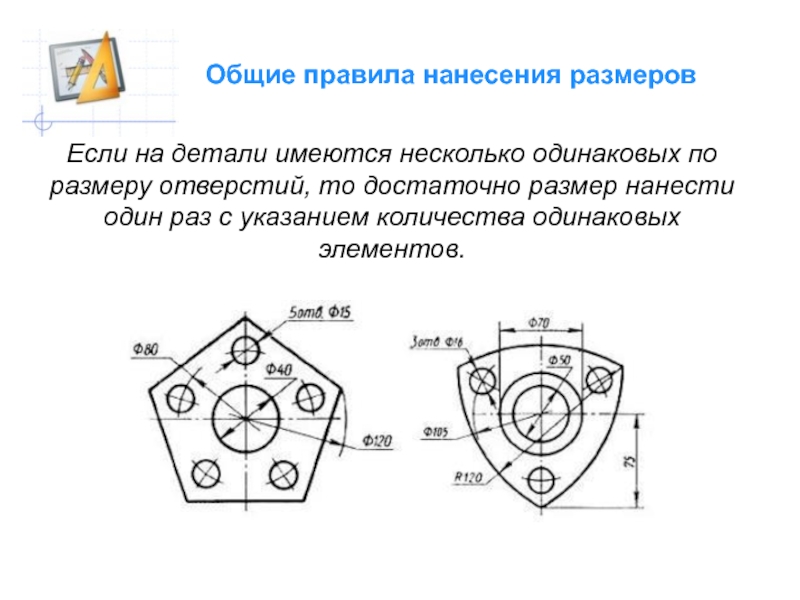

отверстий, то достаточно размер нанести один раз с указанием количества одинаковых элементов.

знака квадрата □ равна высоте размерных чисел на чертеже.

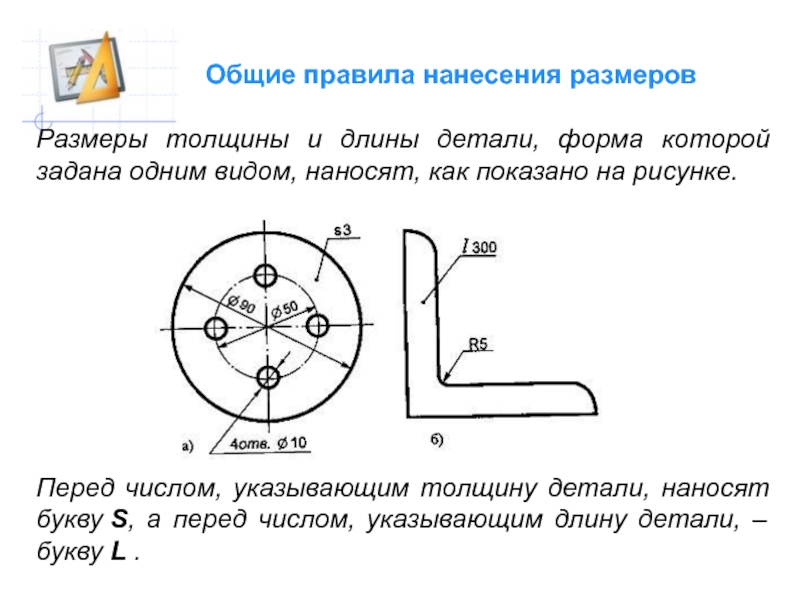

одним видом, наносят, как показано на рисунке.









Перед числом, указывающим толщину детали, наносят букву S, а перед числом, указывающим длину детали, – букву L .

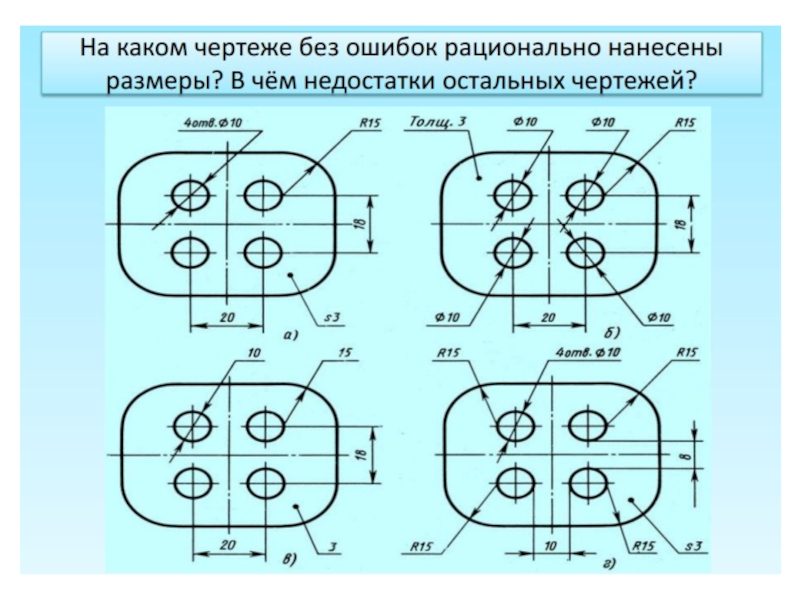

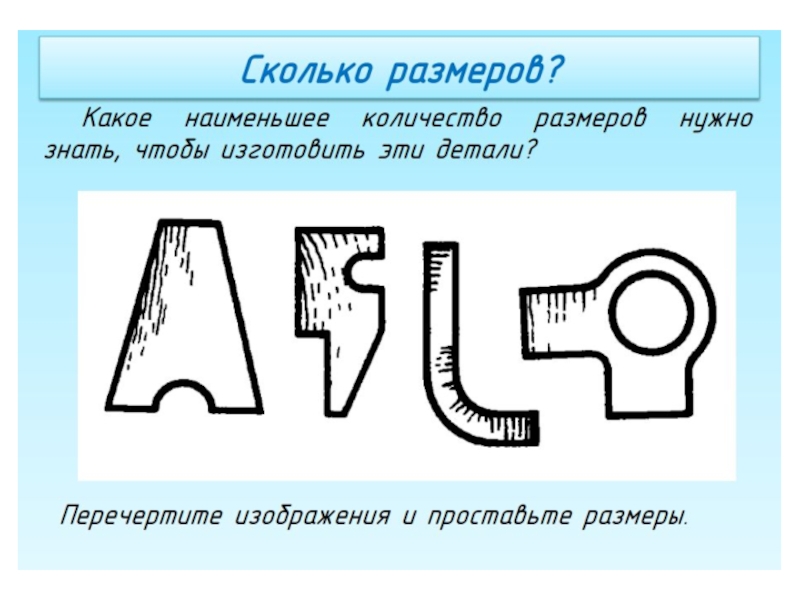

чертеже должно быть минимальным, но достаточным для однозначного задания предмета. Не допускается повторять размеры одного и того же элемента изделия.

Общие правила нанесения размеров

указывают, так как он определяется габаритным размером детали. Основным недостатком этого способа является суммирование ошибок, которые могут появиться в процессе изготовления детали.
При координатном способе размеры наносят от выбранной базы. При этом способе любой размер не зависит от других размеров детали. Комбинированный способ соединяет особенности цепного и координатного способов. Этот способ является наиболее распространенным.

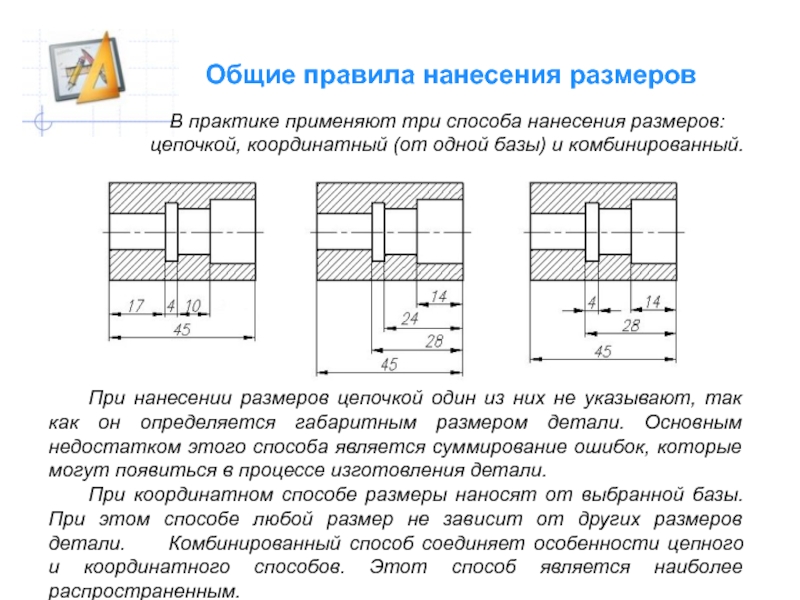

В практике применяют три способа нанесения размеров:
цепочкой, координатный (от одной базы) и комбинированный.

указываемые для большего удобства пользования чертежом, называют справочными. Справочные размеры на чертеже отличают знаком *, а в технических требованиях записывают: «Размеры для справок».

Размеры не допускается наносить на чертежах в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный.

каждой поверхности, входящей в данную деталь. Эти размеры ставятся на том изображении, где эта поверхность лучше читается.
2. Координирующие размеры – размеры привязки центров одних элементов к другим, межосевые, межцентровые.
3. Габаритные размеры – общая высота, длина и ширина изделий. Эти размеры располагаются дальше всего от контура детали.
Размеры на чертежах проставляют с учетом возможного технологического процесса изготовления детали и удобства контроля ее геометрических параметров. Размеры наносят, начиная от базовых поверхностей или осей симметрии. В процессе изготовления и контроля детали именно от них производится обмер формы. Размеры наносят таким образом, чтобы обеспечить достаточную точность и удобство изготовления, измерения и контроля детали без каких-либо дополнительных подсчетов размеров.
