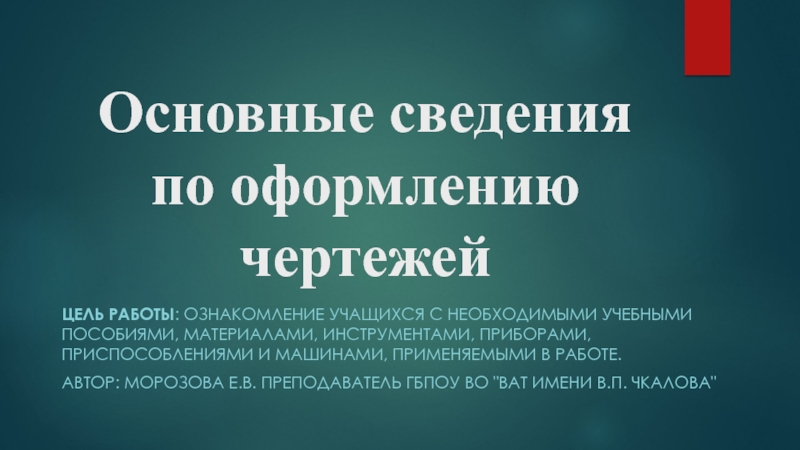

Презентация, доклад по инженерной графике на тему Основные сведения по оформлению чертежей

учебными пособиями, материалами, инструментами, приборами, приспособлениями и машинами, применяемыми в работе.
Автор: Морозова Е.В. Преподаватель ГБПОУ ВО "ВАТ имени В.П. Чкалова"

жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).

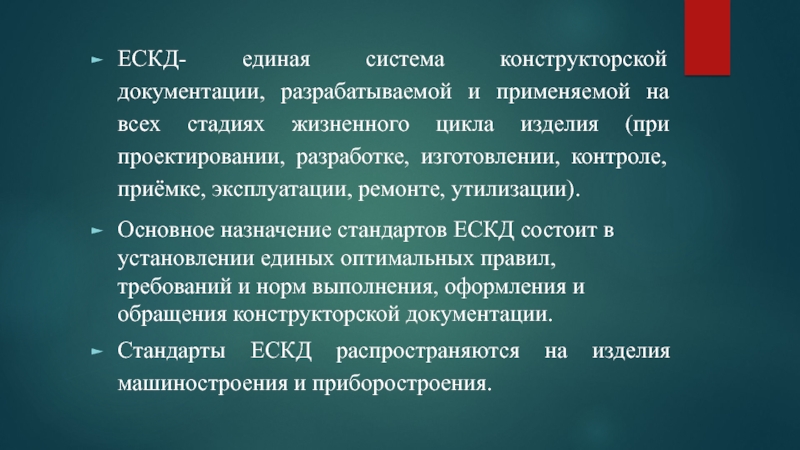

Основное назначение стандартов ЕСКД состоит в установлении единых оптимальных правил, требований и норм выполнения, оформления и обращения конструкторской документации.
Стандарты ЕСКД распространяются на изделия машиностроения и приборостроения.

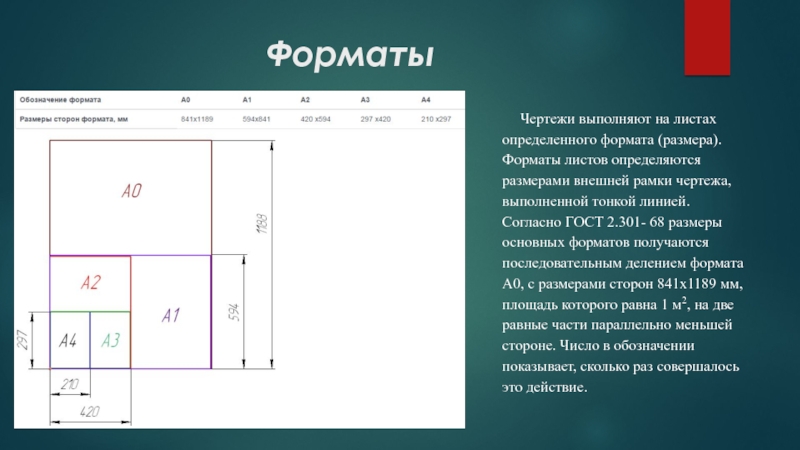

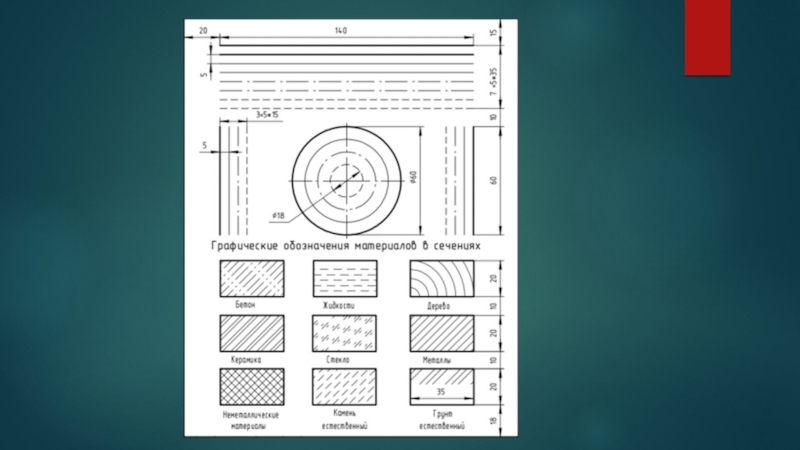

внешней рамки чертежа, выполненной тонкой линией. Согласно ГОСТ 2.301- 68 размеры основных форматов получаются последовательным делением формата А0, с размерами сторон 841х1189 мм, площадь которого равна 1 м2, на две равные части параллельно меньшей стороне. Число в обозначении показывает, сколько раз совершалось это действие.

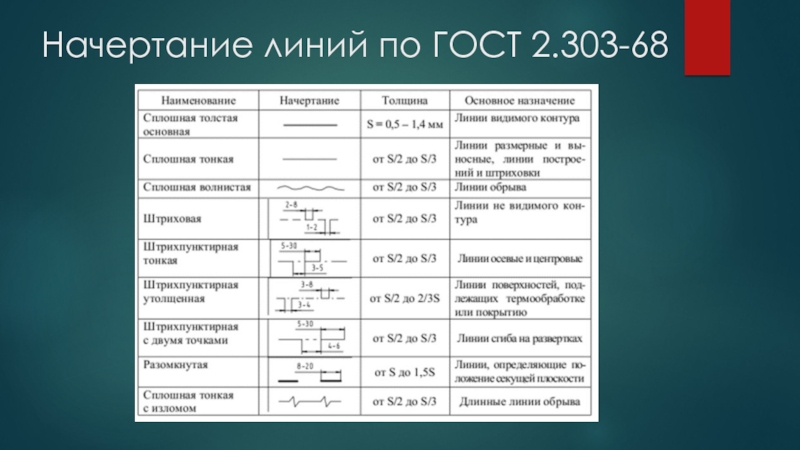

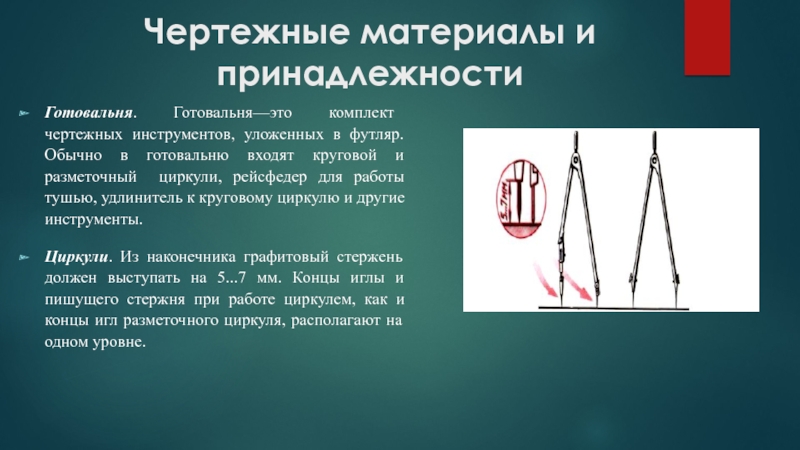

Обычно в готовальню входят круговой и разметочный циркули, рейсфедер для работы тушью, удлинитель к круговому циркулю и другие инструменты.
Циркули. Из наконечника графитовый стержень должен выступать на 5...7 мм. Концы иглы и пишущего стержня при работе циркулем, как и концы игл разметочного циркуля, располагают на одном уровне.

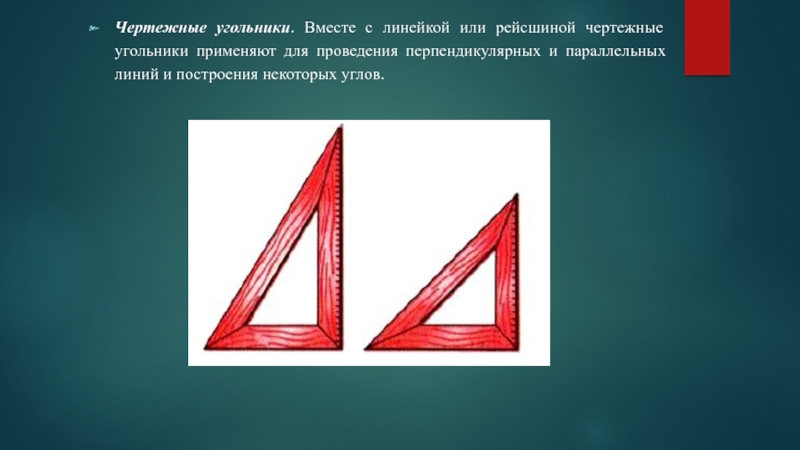

проведения перпендикулярных и параллельных линий и построения некоторых углов.

Для черчения используют плотную белую нелинованную бумагу.

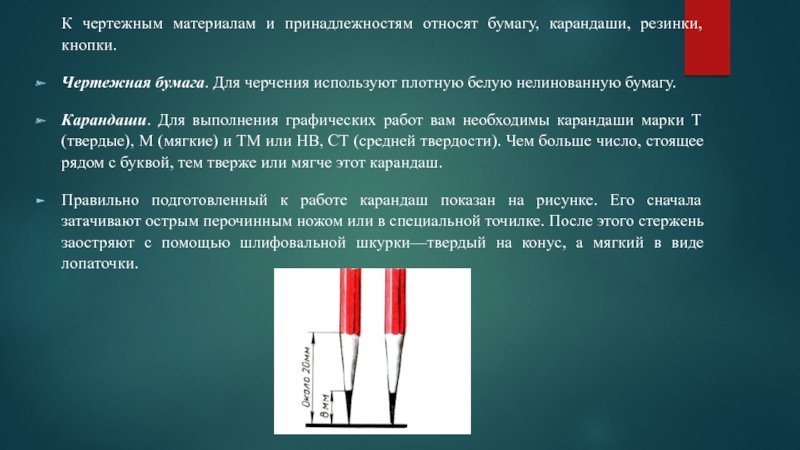

Карандаши. Для выполнения графических работ вам необходимы карандаши марки Т (твердые), М (мягкие) и ТМ или НВ, СТ (средней твердости). Чем больше число, стоящее рядом с буквой, тем тверже или мягче этот карандаш.
Правильно подготовленный к работе карандаш показан на рисунке. Его сначала затачивают острым перочинным ножом или в специальной точилке. После этого стержень заостряют с помощью шлифовальной шкурки—твердый на конус, а мягкий в виде лопаточки.
