Презентация, доклад по инженерной графике Чертеж группы геометрических тел
Содержание
- 1. Презентация по инженерной графике Чертеж группы геометрических тел
- 2. Актуализация знанийКакой раздел инженерной графики мы сейчас изучаем?

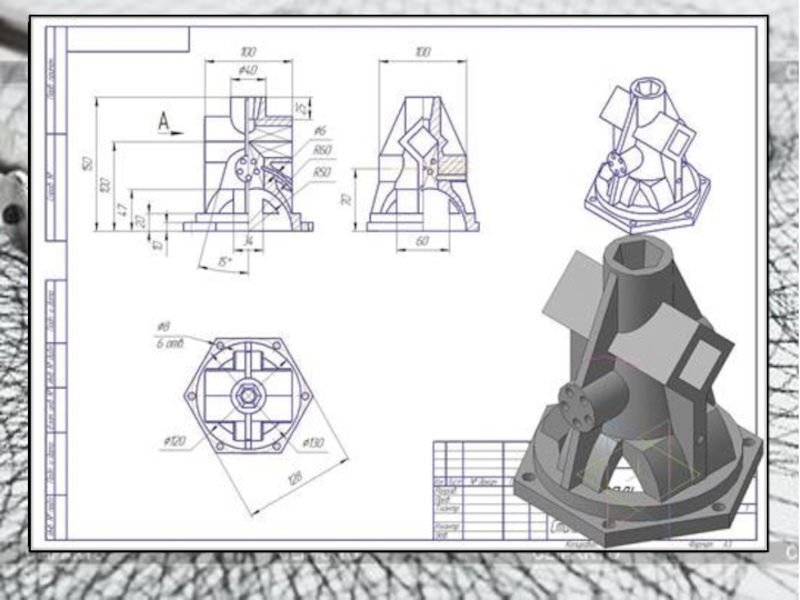

- 3. Проекционное черчениеПроецирование – это процесс построения изображенияпредмета на плоскости. Получившиеся при этом изображение называютпроекцией предмета
- 4. Актуализация знанийЧто мы проецировали в первую очередь?

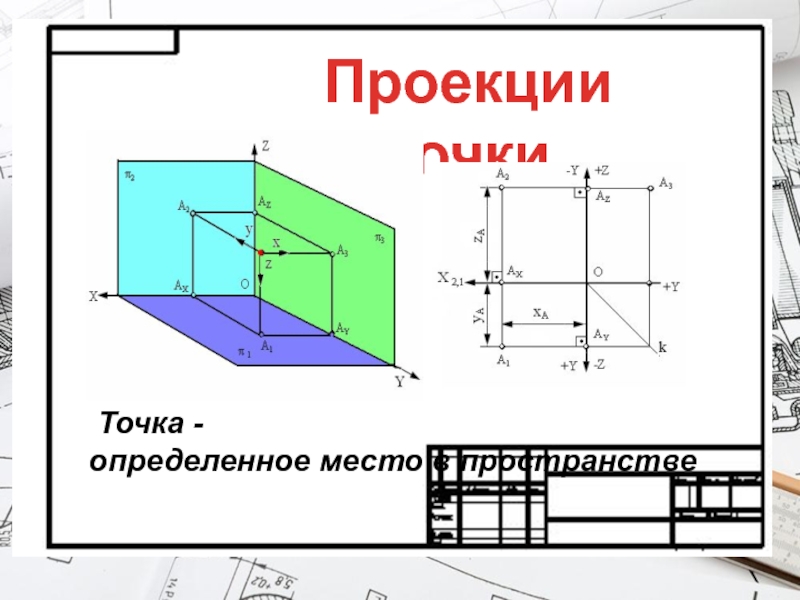

- 5. Проекции точки Точка - определенное место в пространстве

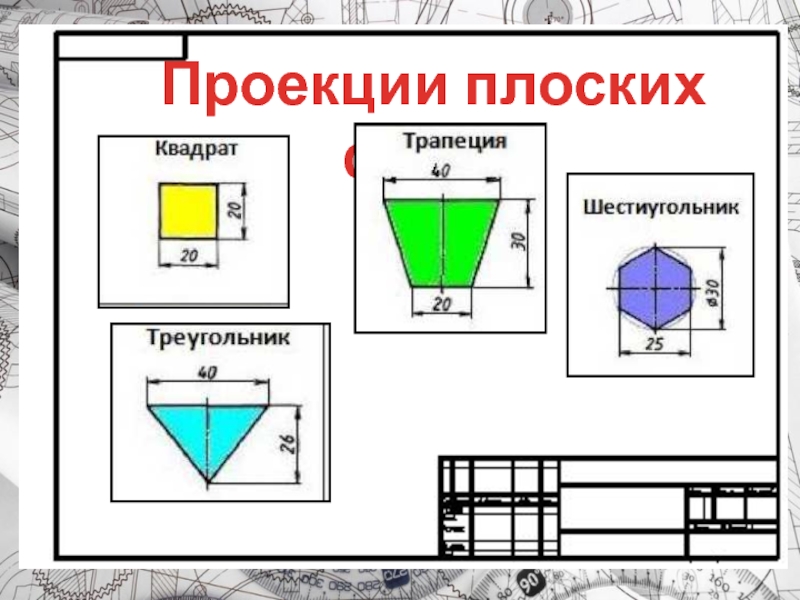

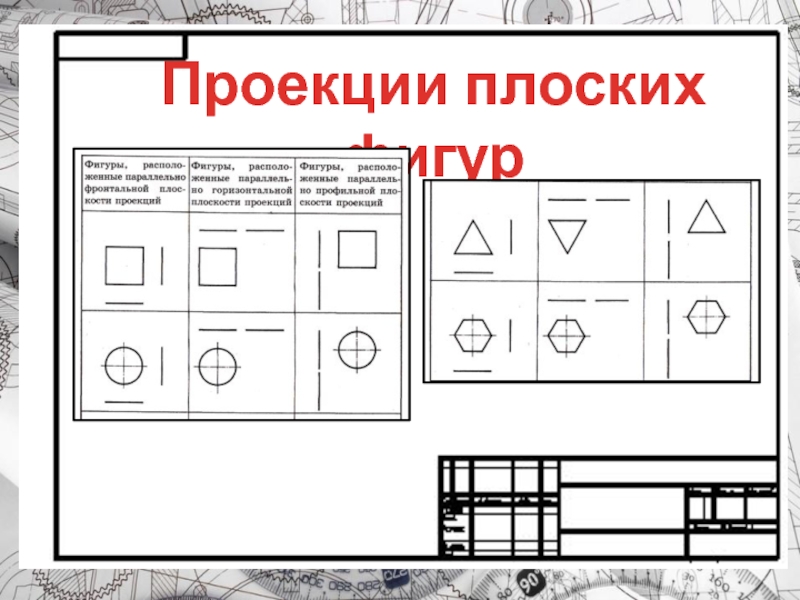

- 6. Проекции плоских фигур
- 7. Проекции плоских фигур

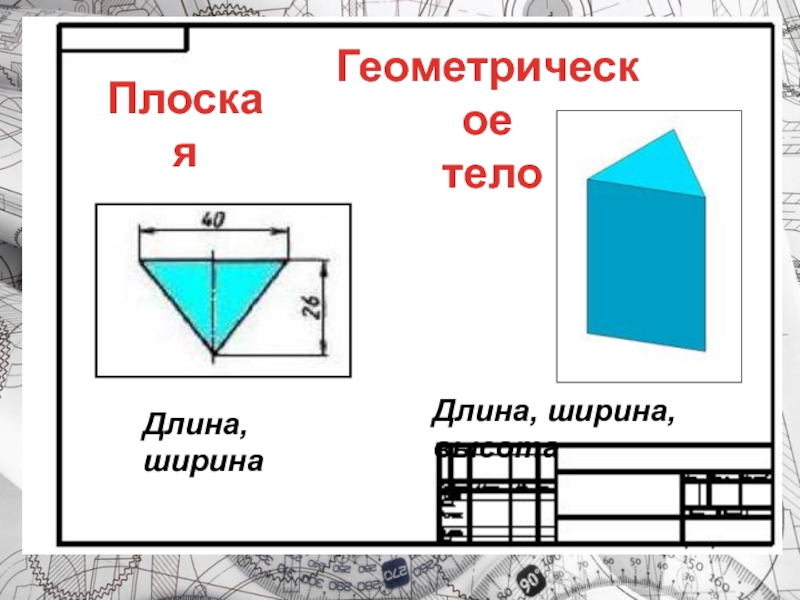

- 8. Плоская фигура Геометрическое телоДлина, ширинаДлина, ширина, высота
- 9. Аксонометрия Аксонометрия- это раздел инженерной графики, в котором

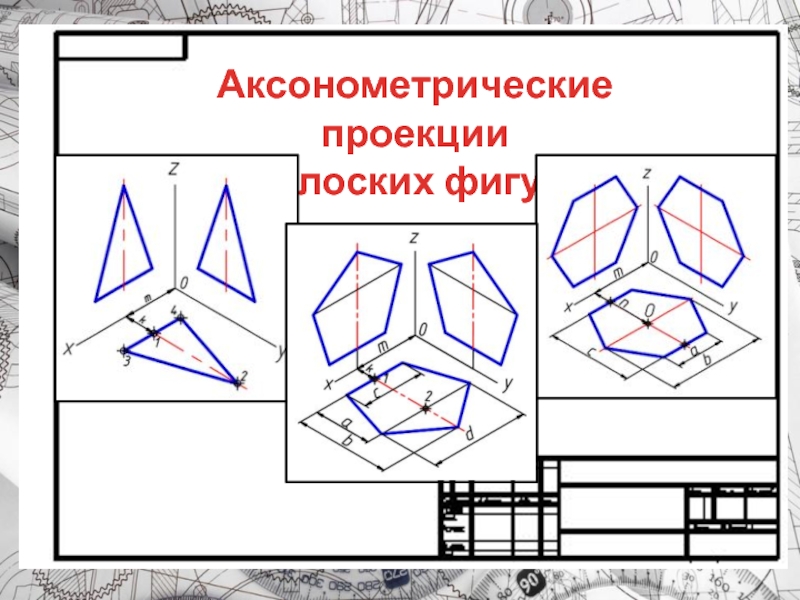

- 10. Аксонометрические проекции плоских фигур

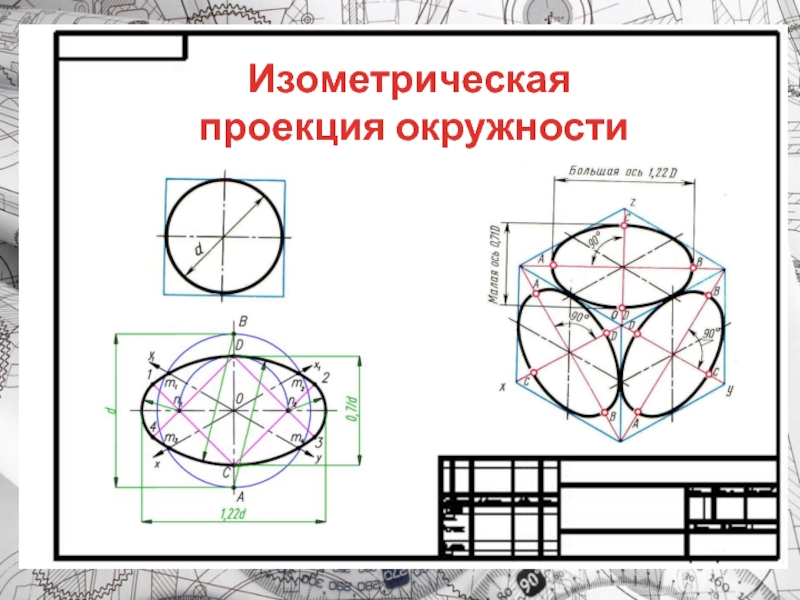

- 11. Изометрическая проекция окружности
- 12. Аксонометрия Аксонометрия- это раздел инженерной графики, в котором
- 13. Аксонометрия Аксонометрия- это раздел инженерной графики, в котором рассматривается способ получения наглядных изображений предмета на плоскости
- 14. Аксонометрия Аксонометрия- это раздел инженерной графики, в котором

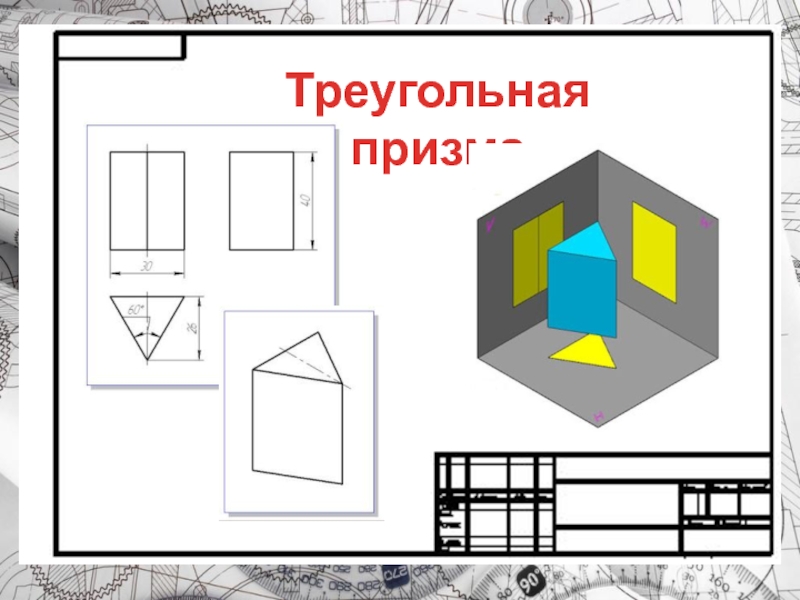

- 15. Треугольная призма

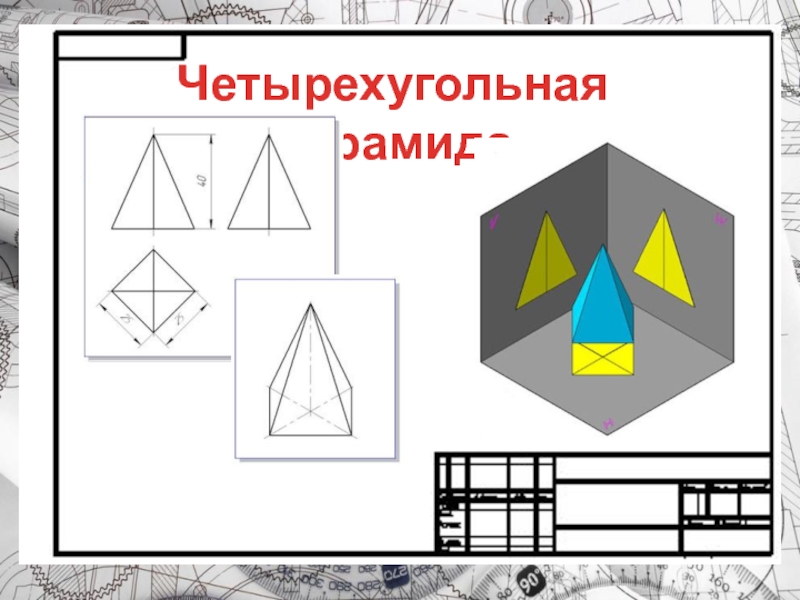

- 16. Четырехугольная пирамида

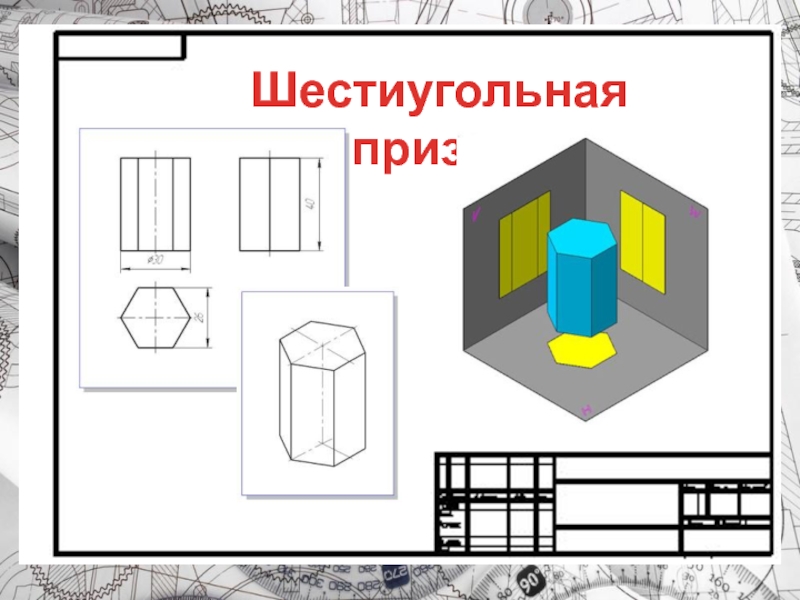

- 17. Шестиугольная призма

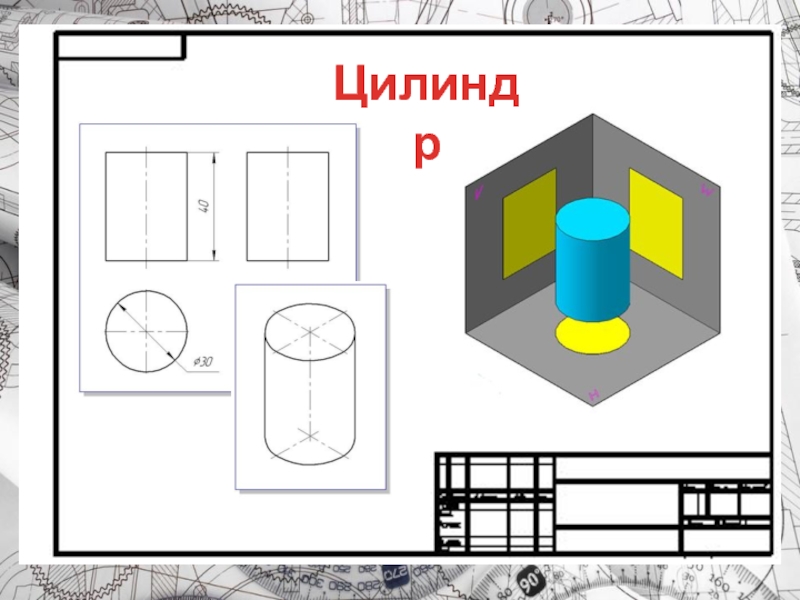

- 18. Цилиндр
- 19. Конус
- 20. Актуализация знанийДля чего мы изучаем геометрические тела?
- 21. Форма большинства предметов представляет собой сочетание различных
- 22. Слайд 22
- 23. Слайд 23
- 24. Треугольная призма6-угольная призмаконусшар6-угольная призмацилиндрЧетырехугольная призмаЧетырехугольная призмаЗадание

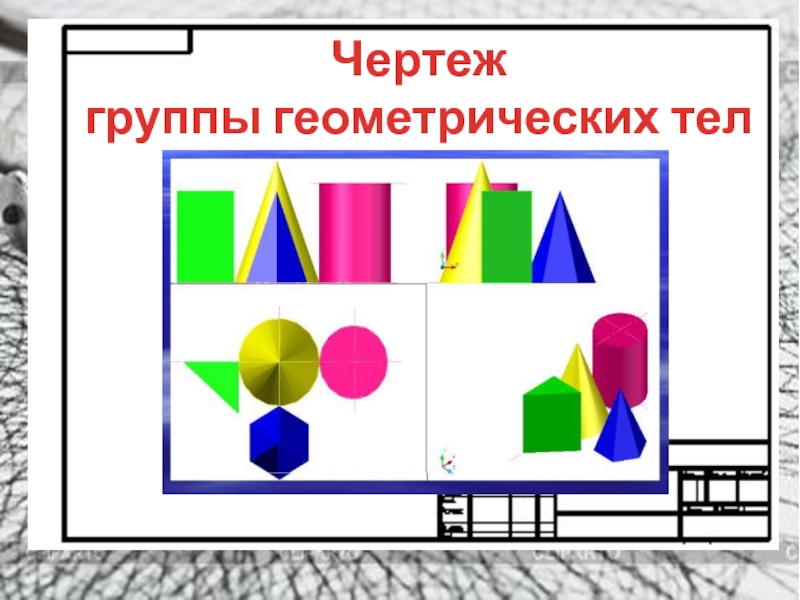

- 25. Чертеж группы геометрических тел
- 26. Слайд 26

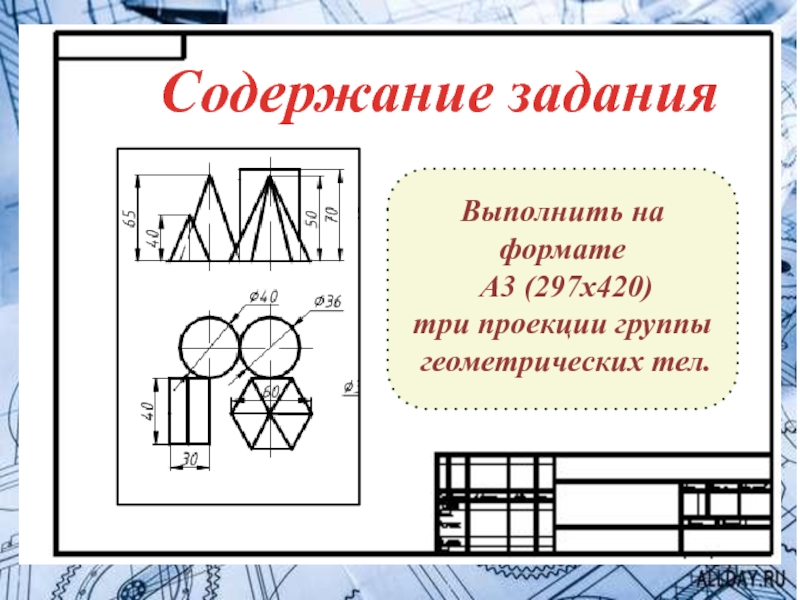

- 27. Содержание заданияВыполнить на формате А3 (297х420)три проекции группы геометрических тел.
- 28. Построение начинать с изображения основания геометрического тела,
- 29. Начинать выполнять комплексный чертеж группы геометрических тел
- 30. Слайд 30
- 31. Выполнив три проекции группы геометрических тел, следует определить точки на поверхности каждого из них.
- 32. Заполнить основную надпись чертежным шрифтом типа Б, размеры шрифта h=3,5; 5; 7;ПЧ. 13.14.16.15.08.03ЛМсК Э-15-2
- 33. Слайд 33
- 34. Спасибо за урок!
Актуализация знанийКакой раздел инженерной графики мы сейчас изучаем?
Слайд 1Чертеж
группы геометрических тел
презентация преподавателя
инженерной графики
Черновой И.А.
Липецкий машиностроительный колледж

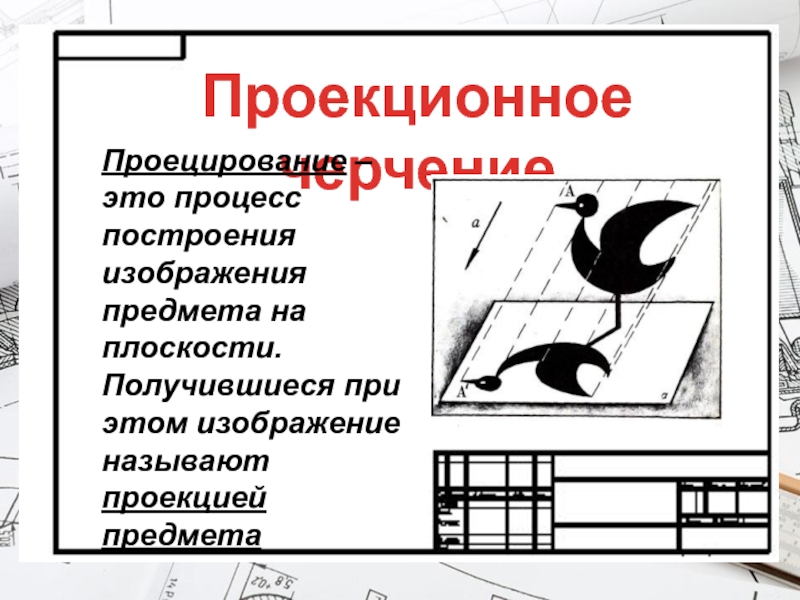

Слайд 3Проекционное черчение
Проецирование – это процесс построения изображения
предмета на плоскости.
Получившиеся при
этом изображение называют
проекцией предмета
проекцией предмета

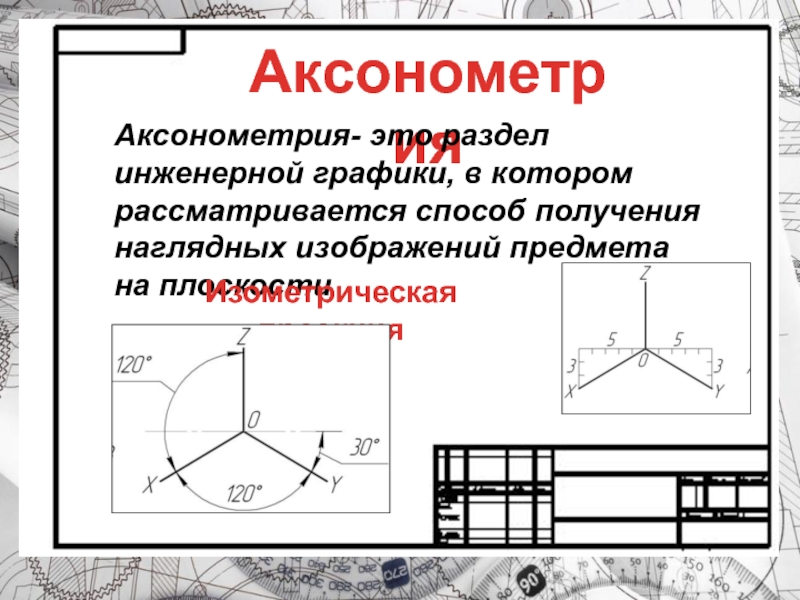

Слайд 9Аксонометрия
Аксонометрия- это раздел инженерной графики, в котором рассматривается способ получения наглядных
изображений предмета на плоскости
Изометрическая проекция
Слайд 12Аксонометрия
Аксонометрия- это раздел инженерной графики, в котором рассматривается способ получения наглядных
изображений предмета на плоскости

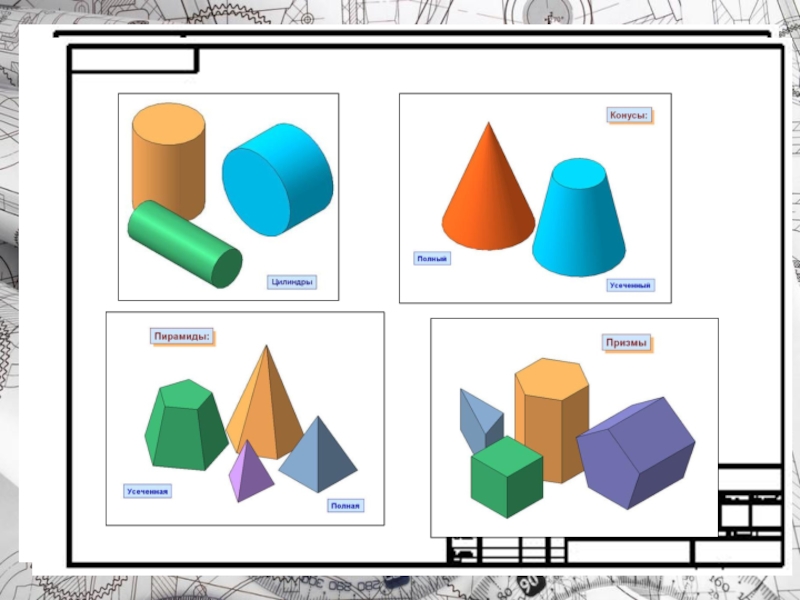

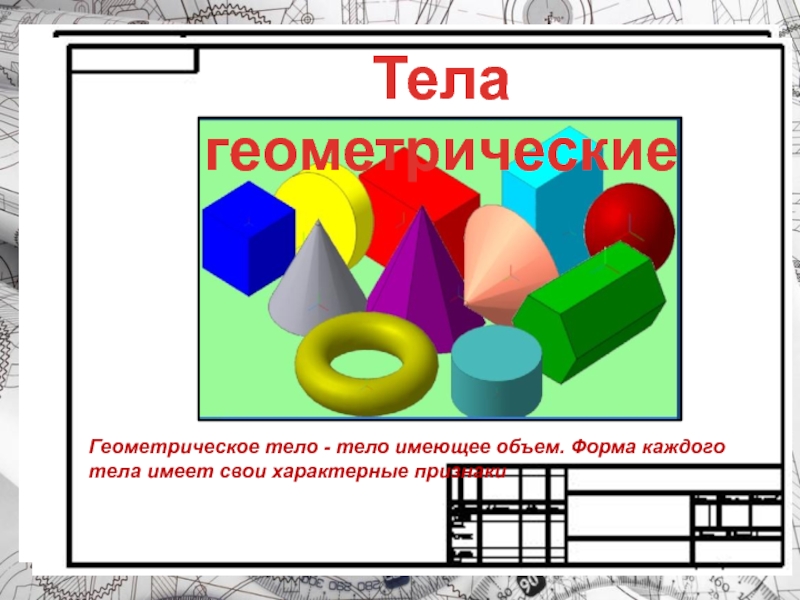

Геометрическое тело - тело имеющее объем. Форма каждого тела имеет свои характерные признаки
Тела геометрические
Слайд 13Аксонометрия
Аксонометрия- это раздел инженерной графики, в котором рассматривается способ получения наглядных
изображений предмета на плоскости
Слайд 14Аксонометрия
Аксонометрия- это раздел инженерной графики, в котором рассматривается способ получения наглядных
изображений предмета на плоскости

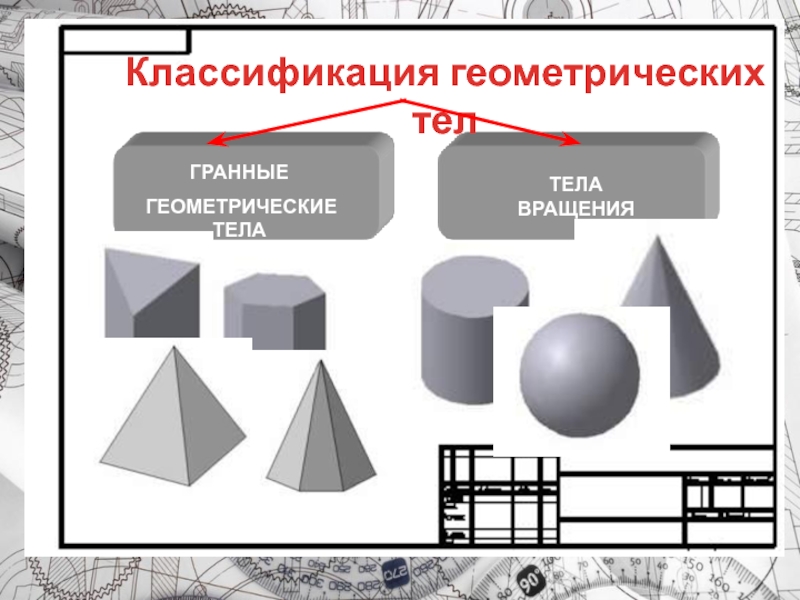

Классификация геометрических тел
ГРАННЫЕ
ГЕОМЕТРИЧЕСКИЕ ТЕЛА
ТЕЛА ВРАЩЕНИЯ
Слайд 21

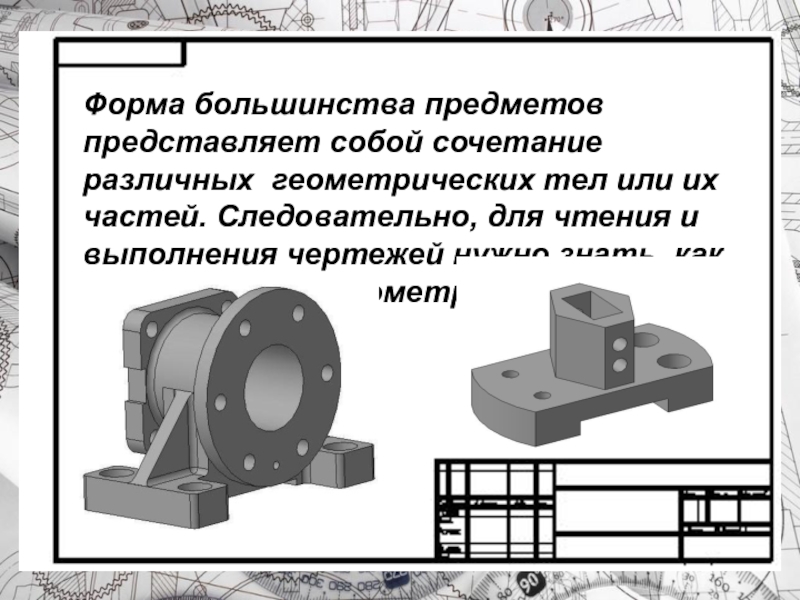

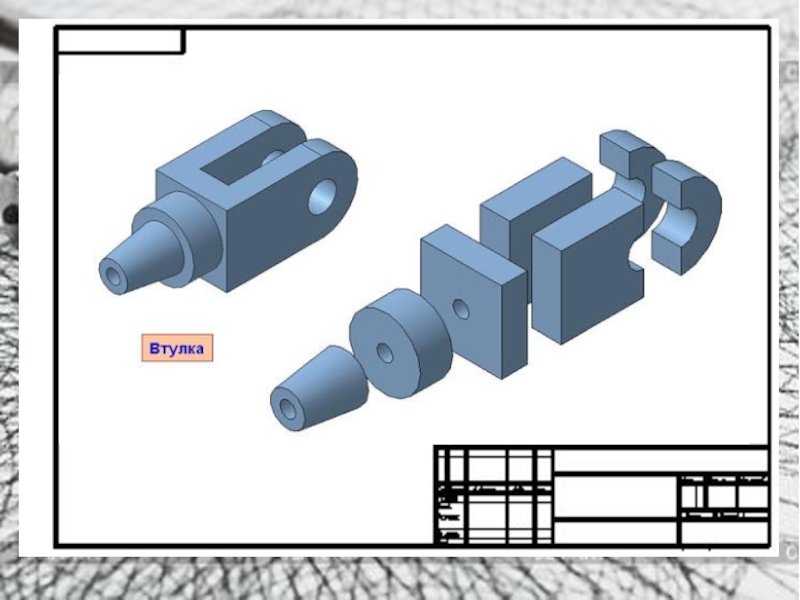

Форма большинства предметов представляет собой сочетание различных геометрических тел или их
частей. Следовательно, для чтения и выполнения чертежей нужно знать, как изображаются геометрические тела.

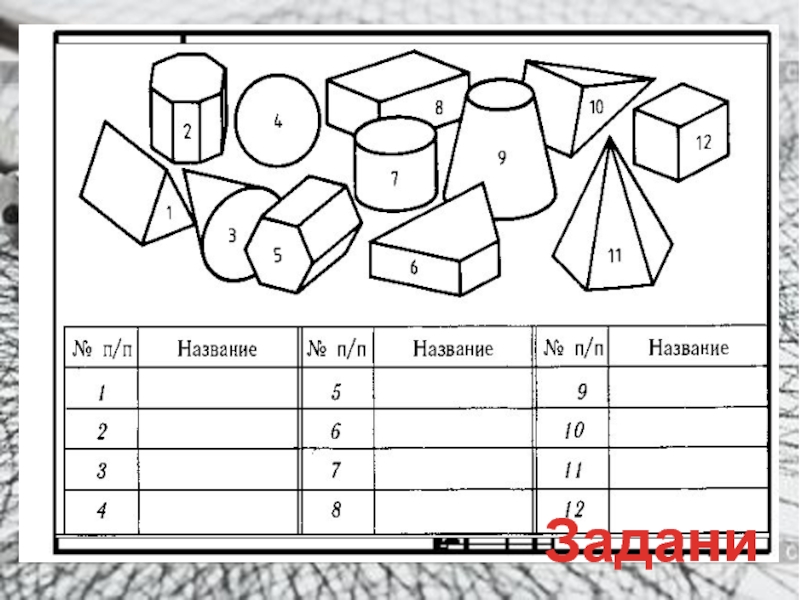

Слайд 24Треугольная призма
6-угольная призма
конус
шар
6-угольная призма
цилиндр
Четырехугольная призма
Четырехугольная
призма
Задание

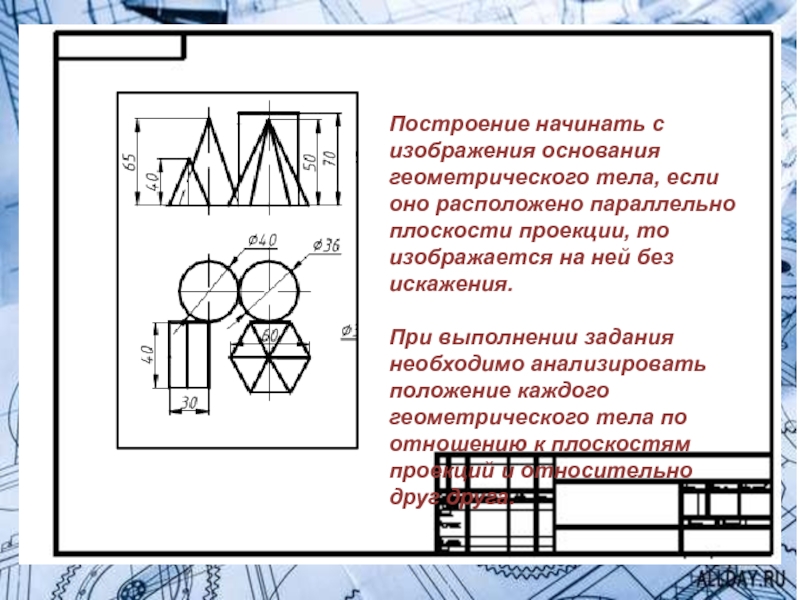

Слайд 28Построение начинать с изображения основания геометрического тела, если оно расположено параллельно
плоскости проекции, то изображается на ней без искажения.
При выполнении задания необходимо анализировать положение каждого геометрического тела по отношению к плоскостям проекций и относительно друг друга.
При выполнении задания необходимо анализировать положение каждого геометрического тела по отношению к плоскостям проекций и относительно друг друга.

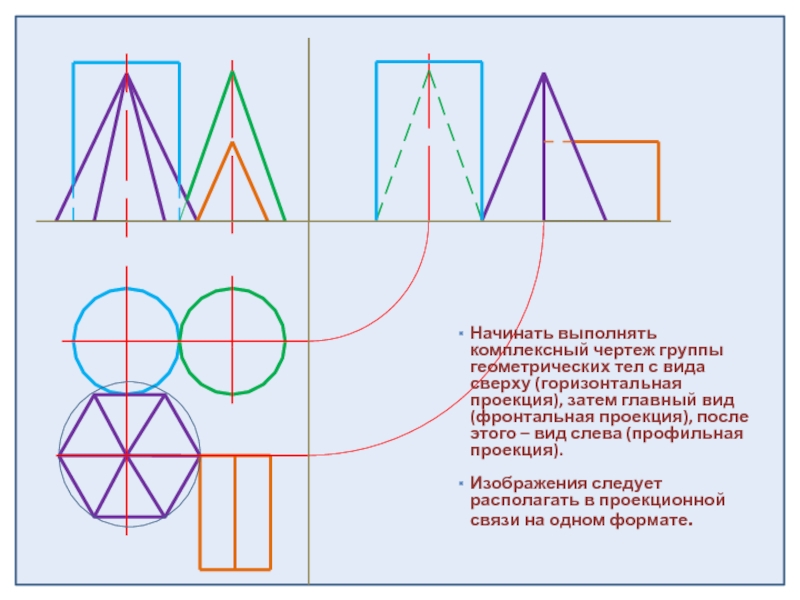

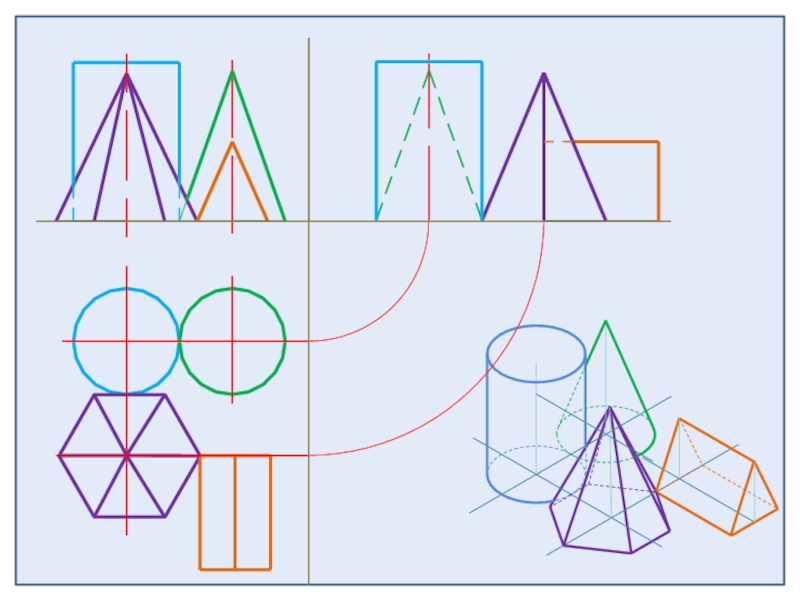

Слайд 29Начинать выполнять комплексный чертеж группы геометрических тел с вида сверху (горизонтальная
проекция), затем главный вид (фронтальная проекция), после этого – вид слева (профильная проекция).
Изображения следует располагать в проекционной связи на одном формате.
Изображения следует располагать в проекционной связи на одном формате.

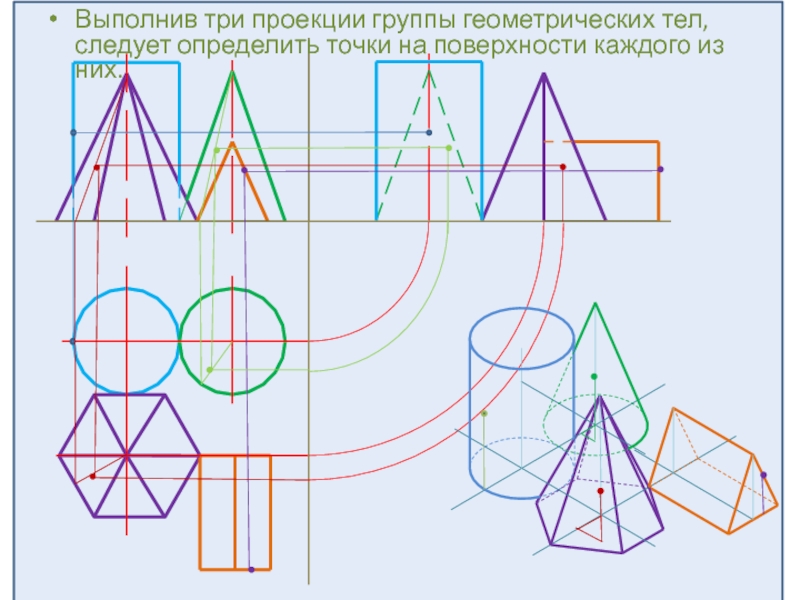

Слайд 31Выполнив три проекции группы геометрических тел, следует определить точки на поверхности
каждого из них.

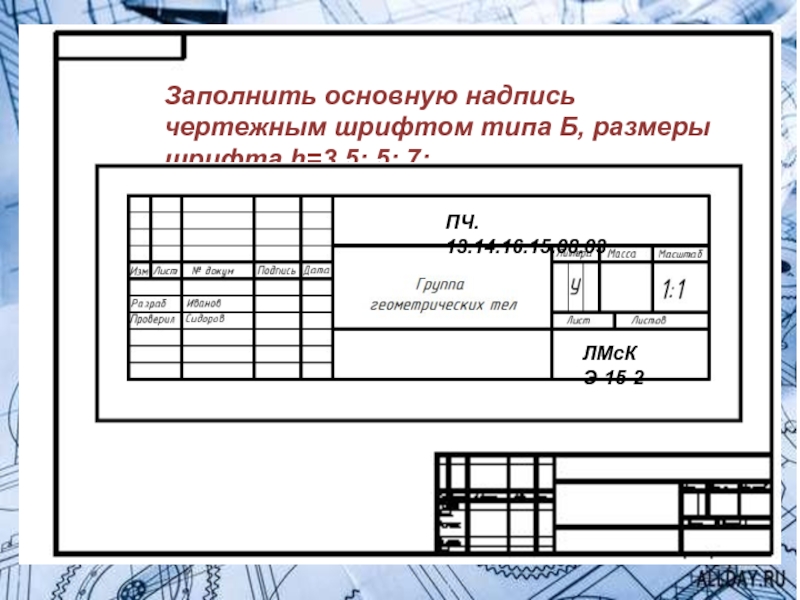

Слайд 32Заполнить основную надпись чертежным шрифтом типа Б, размеры шрифта h=3,5; 5;
7;
ПЧ. 13.14.16.15.08.03
ЛМсК Э-15-2
