Презентация, доклад по инженерной графике

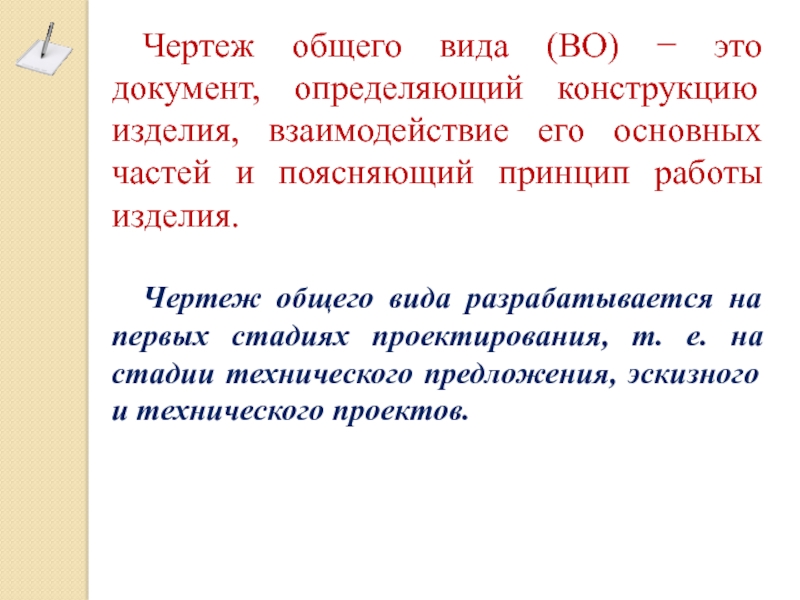

его основных частей и поясняющий принцип работы изделия.

Чертеж общего вида разрабатывается на первых стадиях проектирования, т. е. на стадии технического предложения, эскизного и технического проектов.

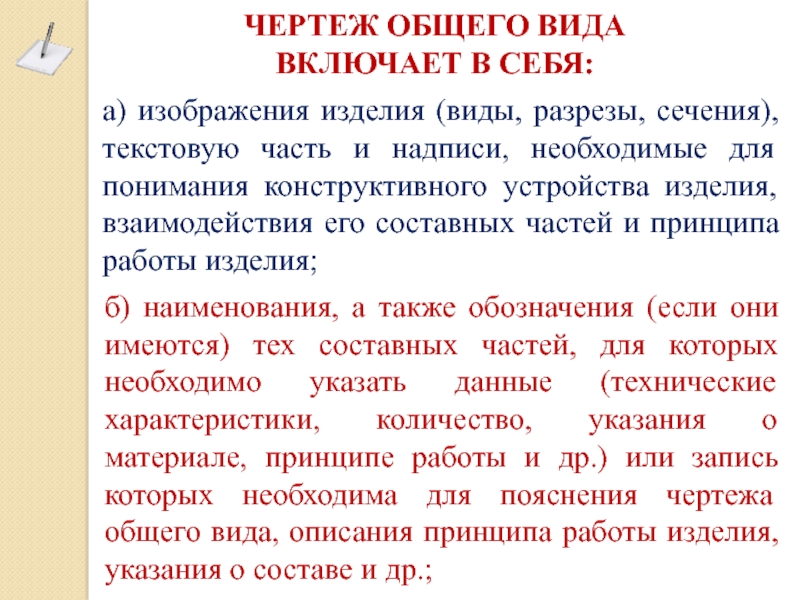

сечения), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы изделия;

б) наименования, а также обозначения (если они имеются) тех составных частей, для которых необходимо указать данные (технические характеристики, количество, указания о материале, принципе работы и др.) или запись которых необходима для пояснения чертежа общего вида, описания принципа работы изделия, указания о составе и др.;

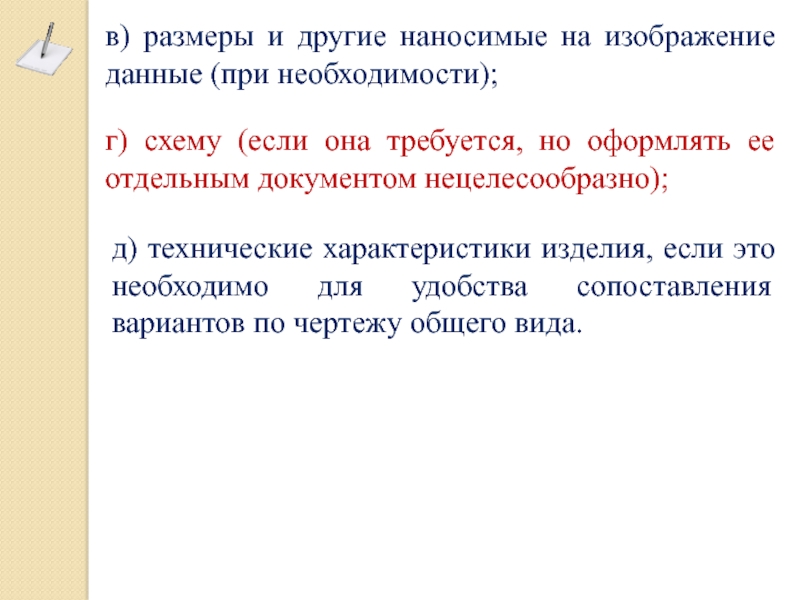

(если она требуется, но оформлять ее отдельным документом нецелесообразно);

д) технические характеристики изделия, если это необходимо для удобства сопоставления вариантов по чертежу общего вида.

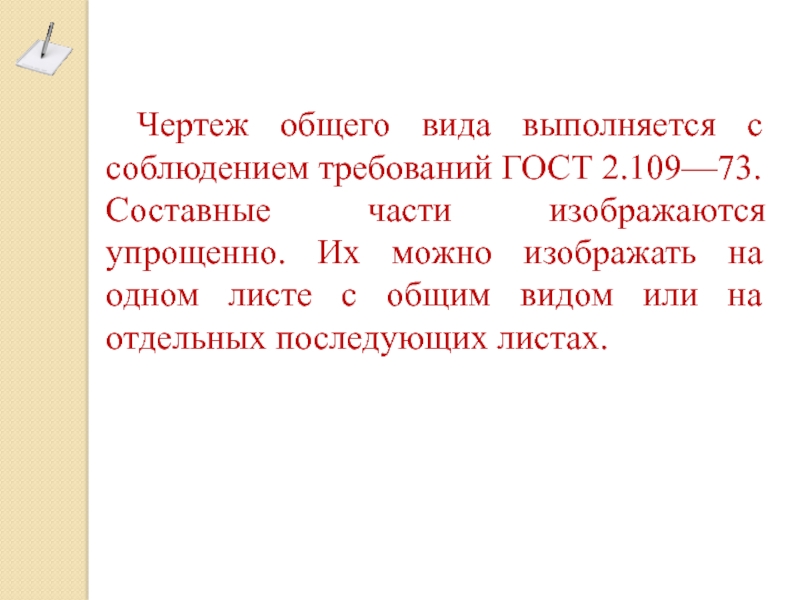

изображаются упрощенно. Их можно изображать на одном листе с общим видом или на отдельных последующих листах.

следующих способов:

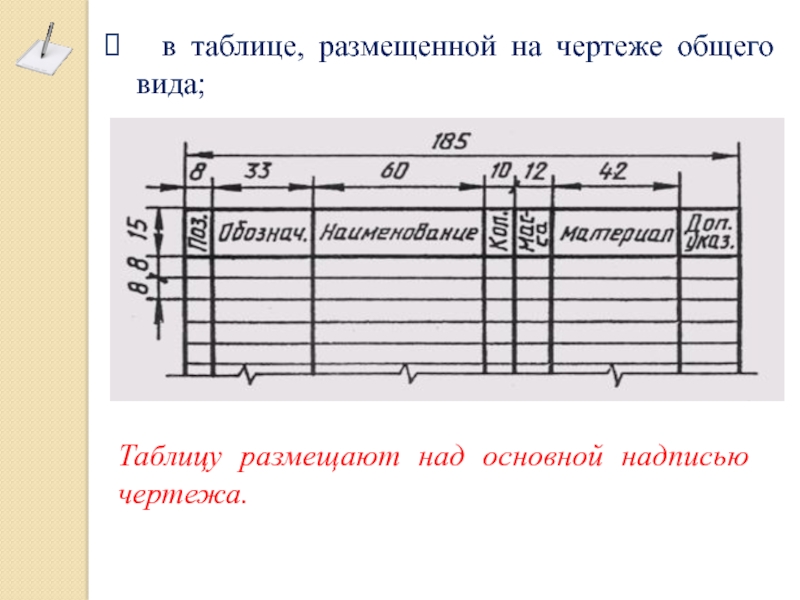

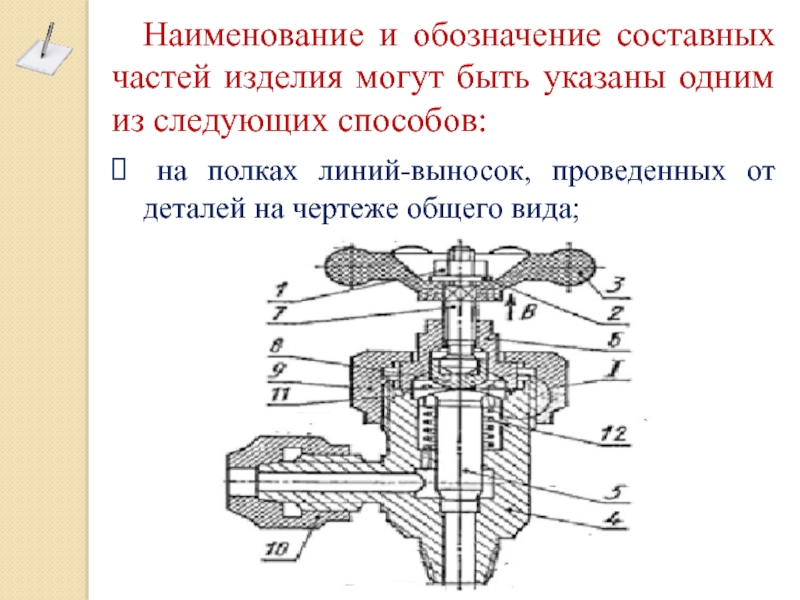

на полках линий-выносок, проведенных от деталей на чертеже общего вида;

надписью чертежа.

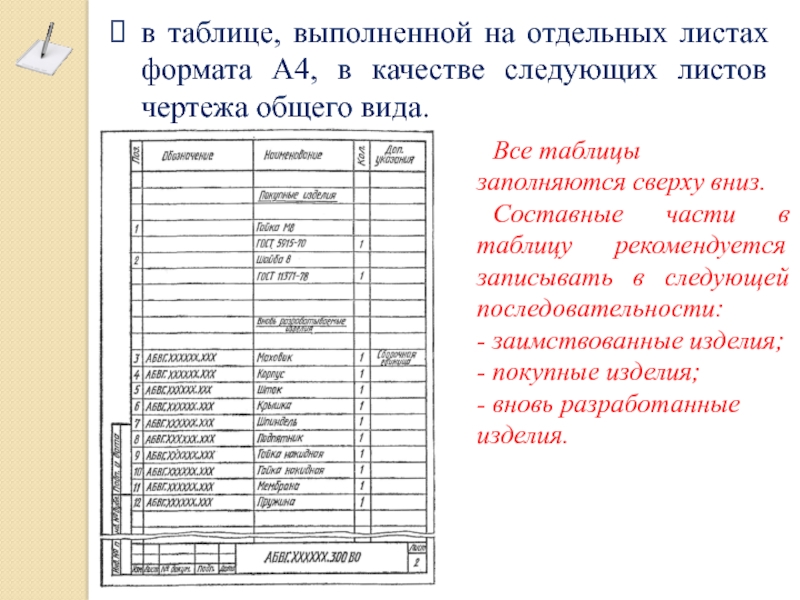

листов чертежа общего вида.

Все таблицы заполняются сверху вниз.
Составные части в таблицу рекомендуется записывать в следующей последовательности:
- заимствованные изделия;
- покупные изделия;
- вновь разработанные изделия.

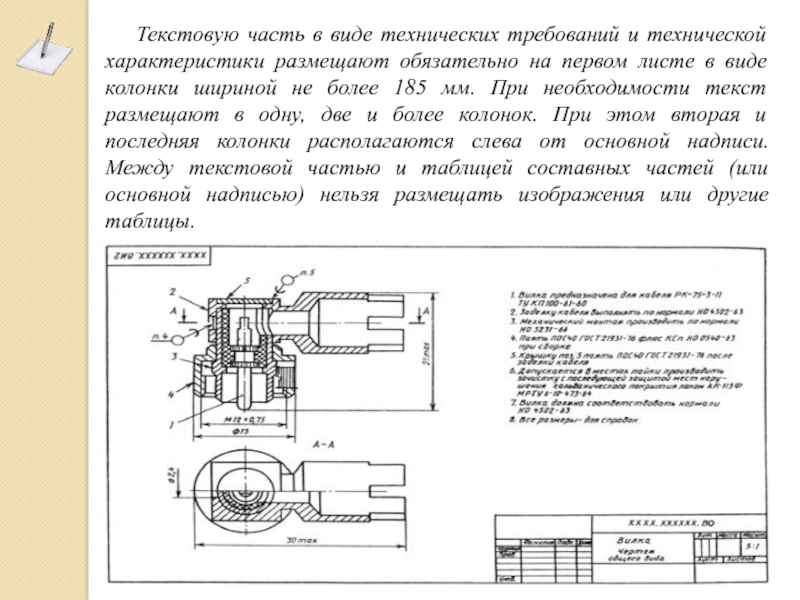

на первом листе в виде колонки шириной не более 185 мм. При необходимости текст размещают в одну, две и более колонок. При этом вторая и последняя колонки располагаются слева от основной надписи. Между текстовой частью и таблицей составных частей (или основной надписью) нельзя размещать изображения или другие таблицы.

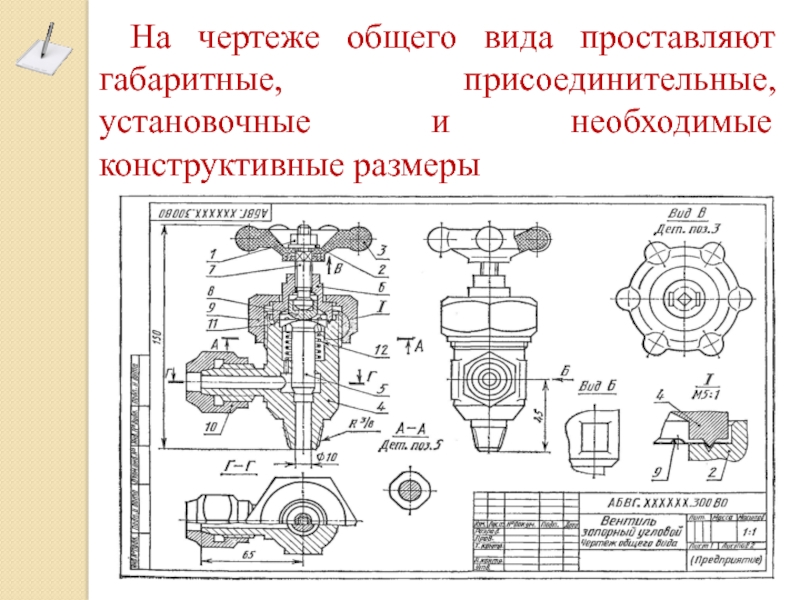

размеры
