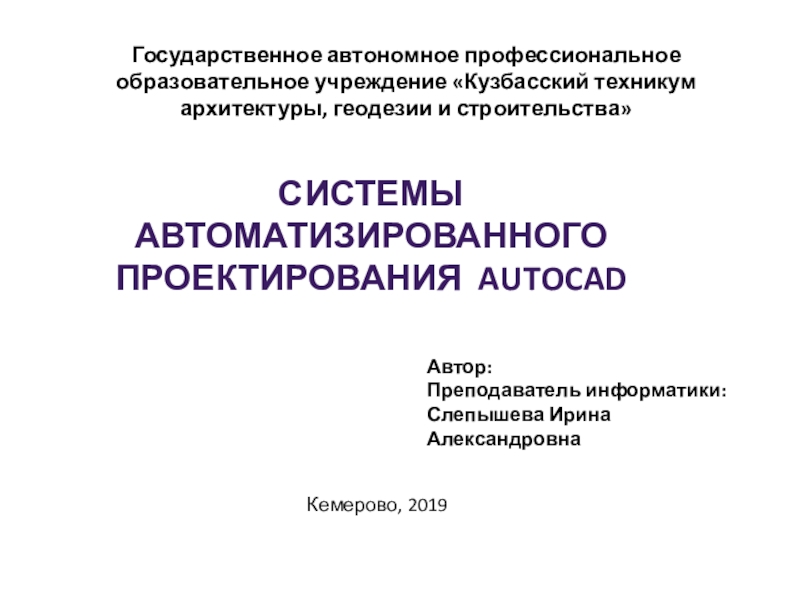

Слайд 1Государственное автономное профессиональное образовательное учреждение «Кузбасский техникум архитектуры, геодезии и строительства»
Системы

автоматизированного проектирования AutoCad

Автор:
Преподаватель информатики:
Слепышева Ирина Александровна

Кемерово, 2019

Государственное автономное профессиональное образовательное учреждение «Кузбасский техникум архитектуры, геодезии и строительства»Системы автоматизированного проектирования AutoCadАвтор:Преподаватель информатики:Слепышева Ирина АлександровнаКемерово,

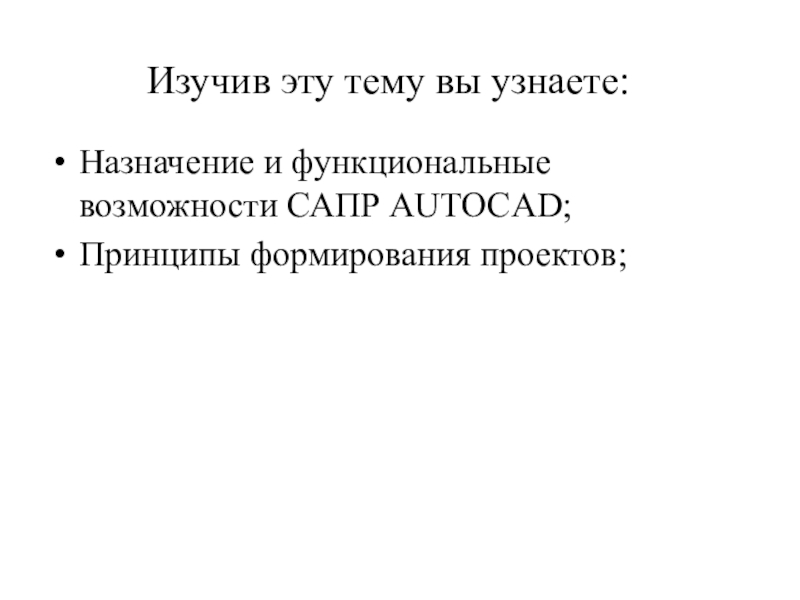

Слайд 2Изучив эту тему вы узнаете:
Назначение и функциональные возможности САПР AUTOCAD;
Принципы формирования

проектов;
Изучив эту тему вы узнаете:Назначение и функциональные возможности САПР AUTOCAD;Принципы формирования проектов;

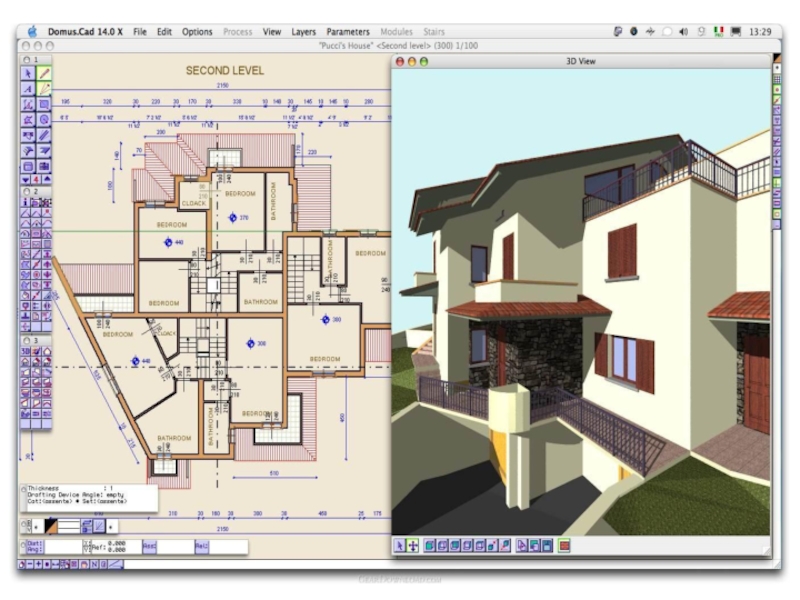

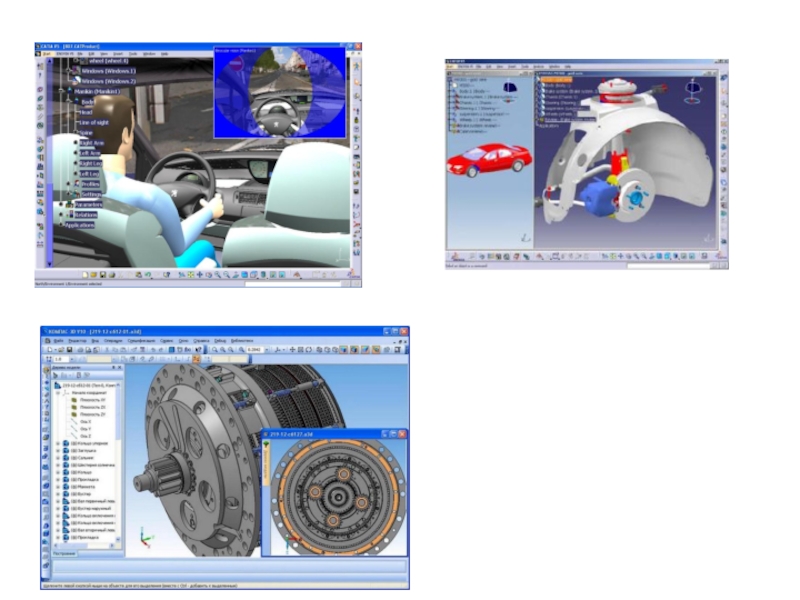

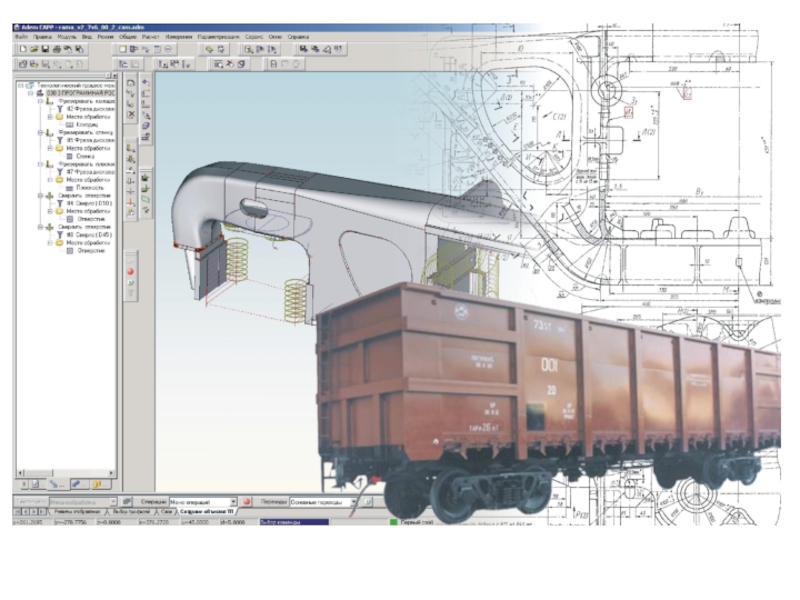

Слайд 3Системы автоматизированного проектирования в AutoCad

Системы автоматизированного проектирования в AutoCad

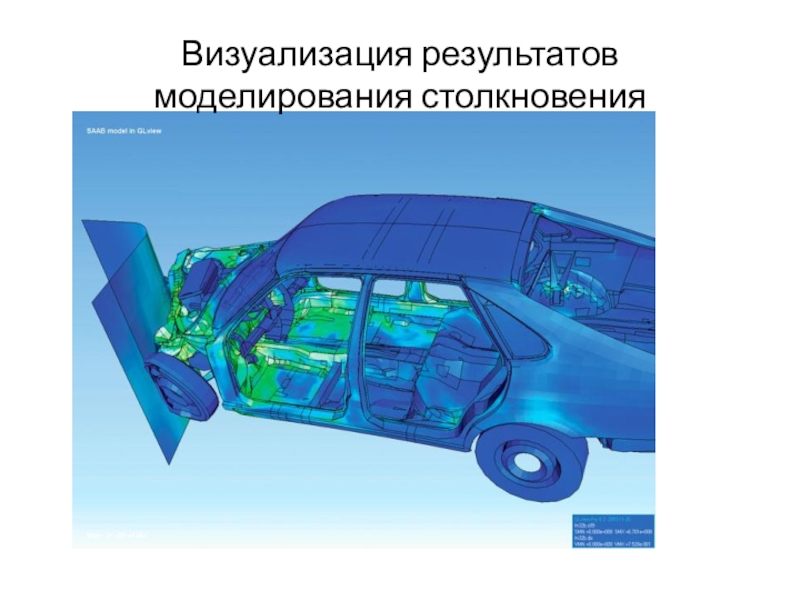

Слайд 7Визуализация результатов моделирования столкновения

Визуализация результатов моделирования столкновения

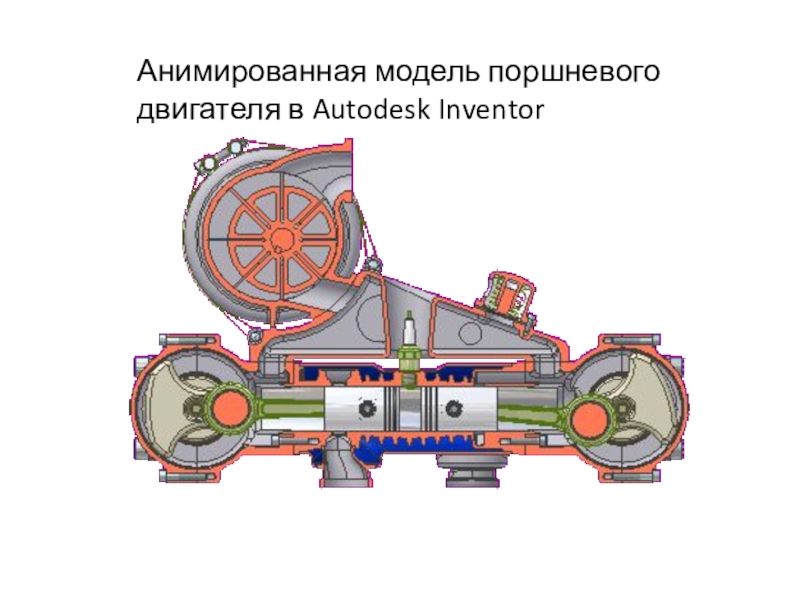

Слайд 8Анимированная модель поршневого двигателя в Autodesk Inventor

Анимированная модель поршневого двигателя в Autodesk Inventor

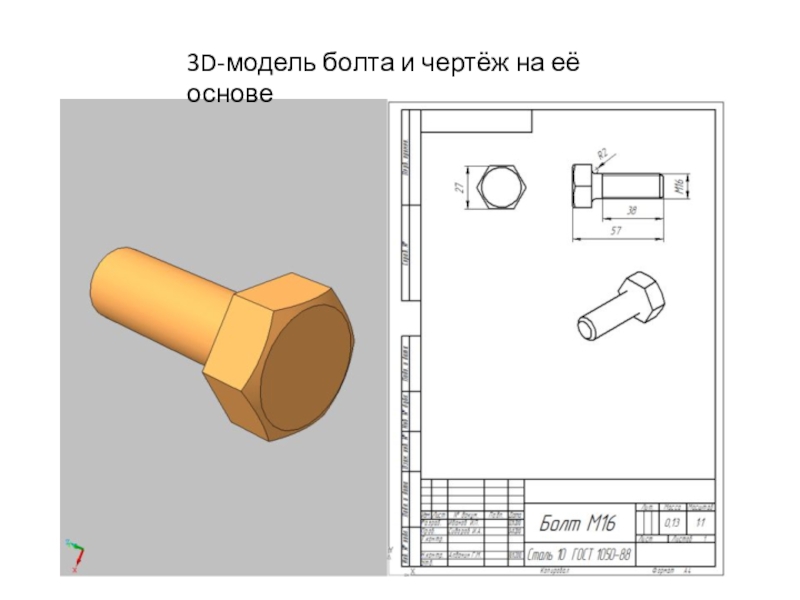

Слайд 93D-модель болта и чертёж на её основе

3D-модель болта и чертёж на её основе

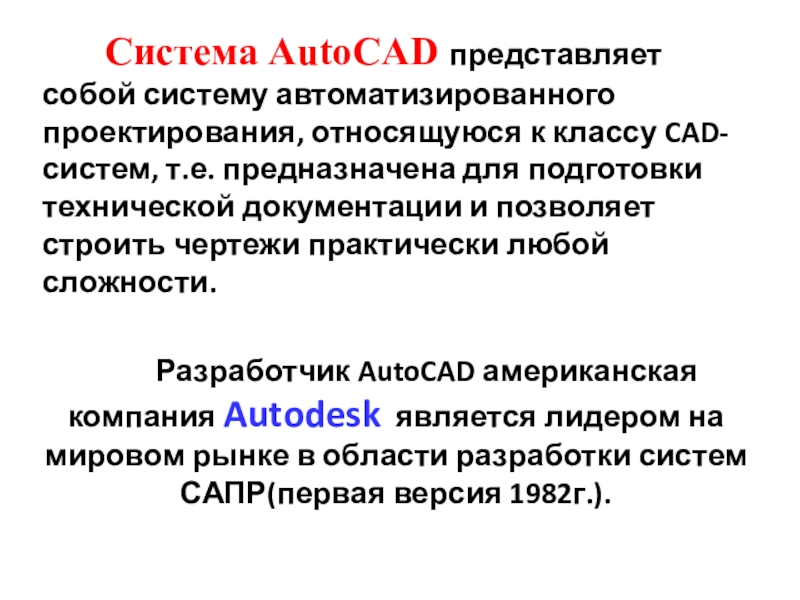

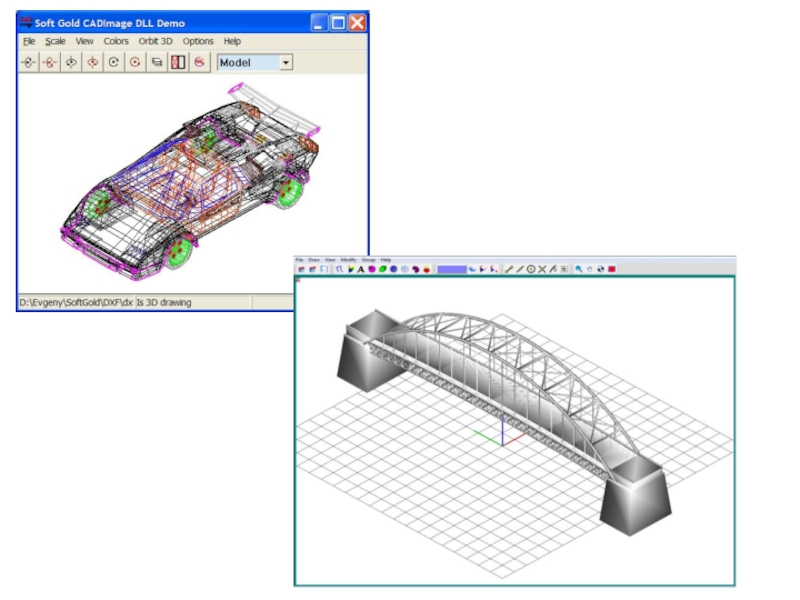

Слайд 13Система AutoCAD представляет собой систему автоматизированного проектирования, относящуюся к классу CAD-систем,

т.е. предназначена для подготовки технической документации и позволяет строить чертежи практически любой сложности.

Разработчик AutoCAD американская компания Autodesk является лидером на мировом рынке в области разработки систем САПР(первая версия 1982г.).
Система AutoCAD представляет собой систему автоматизированного проектирования, относящуюся к классу CAD-систем, т.е. предназначена для подготовки технической документации

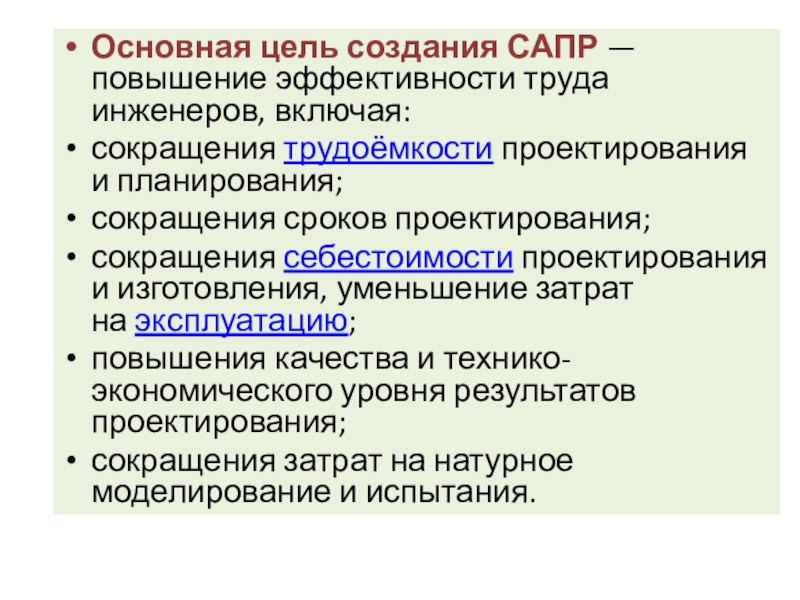

Слайд 14Основная цель создания САПР — повышение эффективности труда инженеров, включая:
сокращения трудоёмкости проектирования и планирования;
сокращения

сроков проектирования;
сокращения себестоимости проектирования и изготовления, уменьшение затрат на эксплуатацию;
повышения качества и технико-экономического уровня результатов проектирования;
сокращения затрат на натурное моделирование и испытания.

Основная цель создания САПР — повышение эффективности труда инженеров, включая:сокращения трудоёмкости проектирования и планирования;сокращения сроков проектирования;сокращения себестоимости проектирования и изготовления, уменьшение затрат

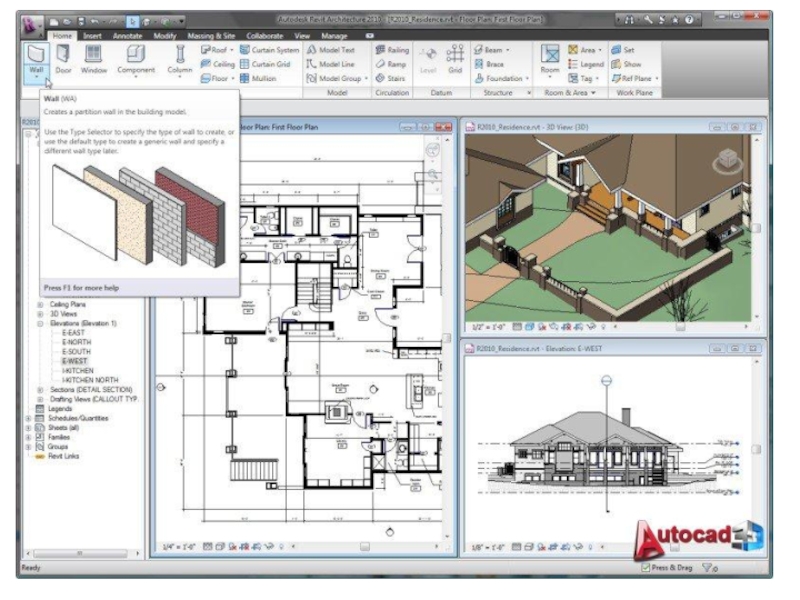

Слайд 15Autodesk AutoCAD – один из самых распространенный CAD систем, помимо просто версии

под названием Autodesk AutoCAD есть рад специализированных, таких как:
AutoCAD для Mac, AutoCAD Architecture, AutoCAD Civil 3D, AutoCAD Electrical, AutoCAD LT, AutoCAD Map 3D, AutoCAD Mechanical, AutoCAD MEP, AutoCAD Plant 3D, AutoCAD P&ID, AutoCAD Raster Design, AutoCAD Revit Architecture Suite, AutoCAD Revit MEP Suite, AutoCAD Revit Structure Suite, AutoCAD Structural Detailing, AutoCAD Utility Design.

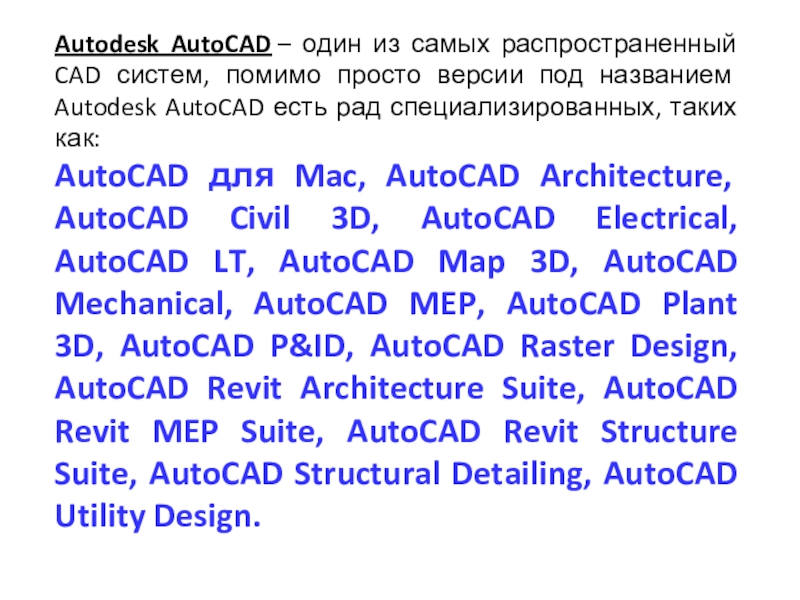

Autodesk AutoCAD – один из самых распространенный CAD систем, помимо просто версии под названием Autodesk AutoCAD есть рад

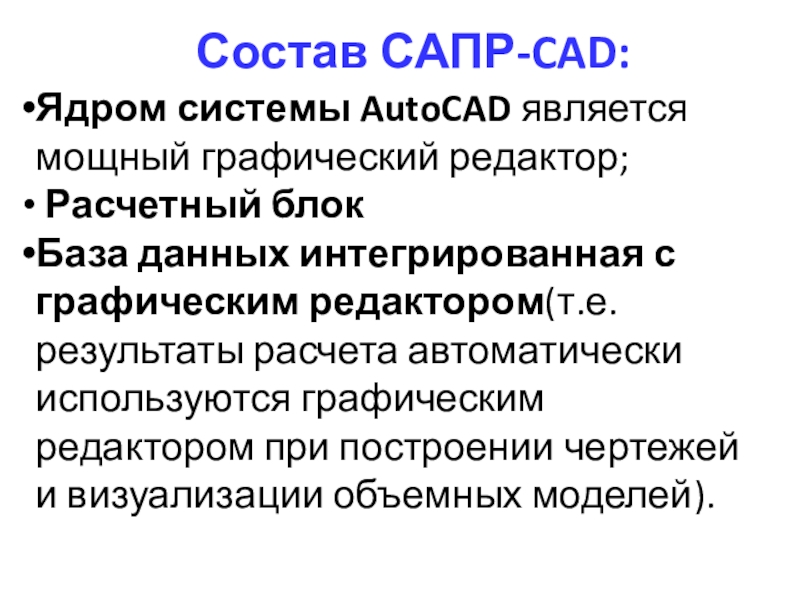

Слайд 17Состав САПР-CAD:
Ядром системы AutoCAD является мощный графический редактор;
Расчетный блок
База

данных интегрированная с графическим редактором(т.е.результаты расчета автоматически используются графическим редактором при построении чертежей и визуализации объемных моделей).
Состав САПР-CAD:Ядром системы AutoCAD является мощный графический редактор; Расчетный блок База данных интегрированная с графическим редактором(т.е.результаты расчета

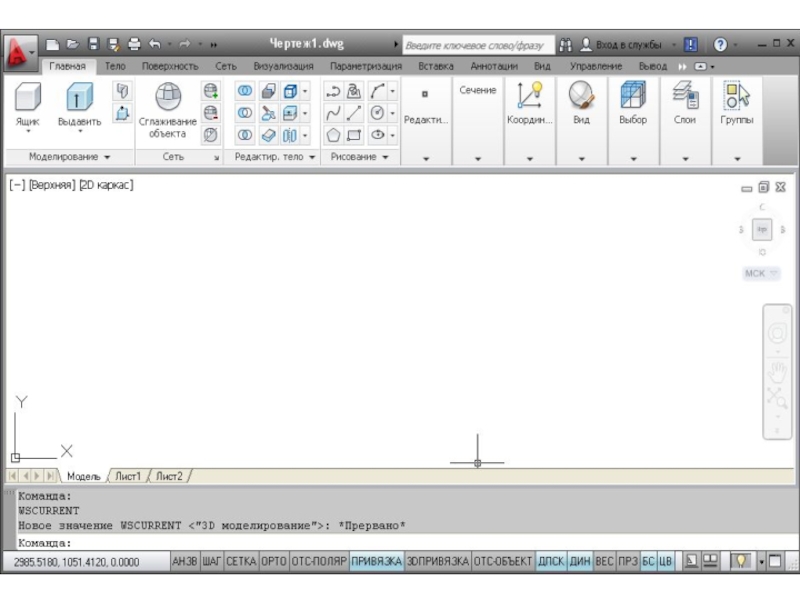

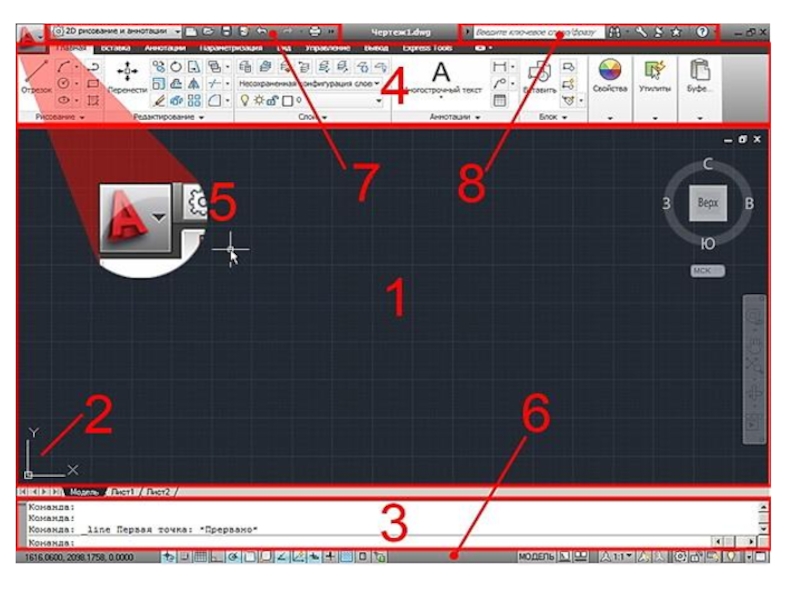

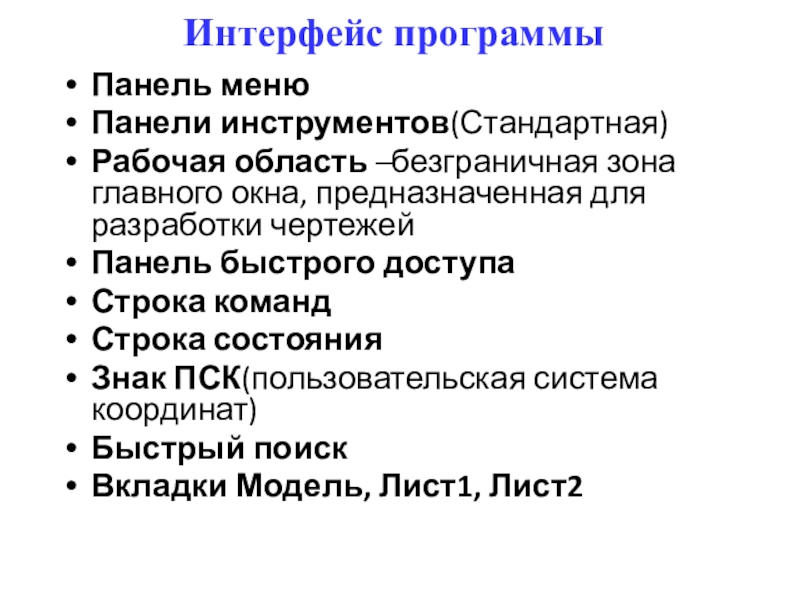

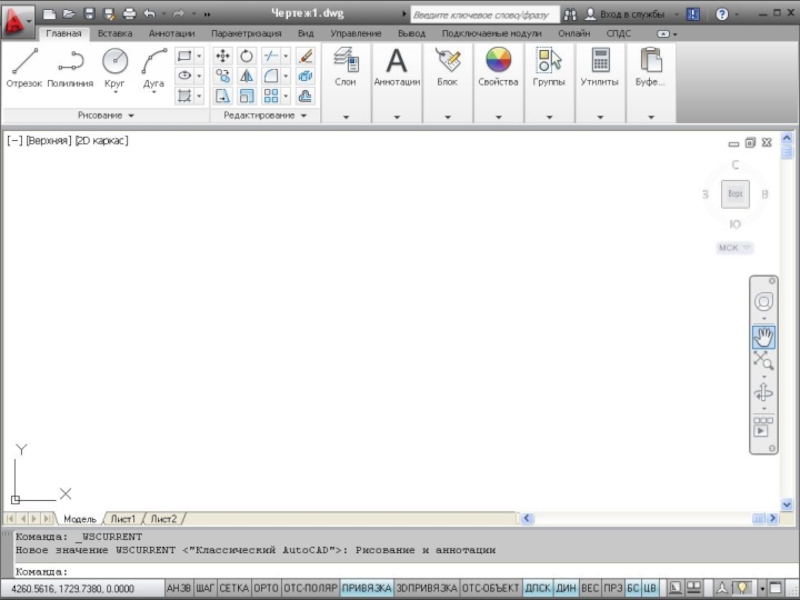

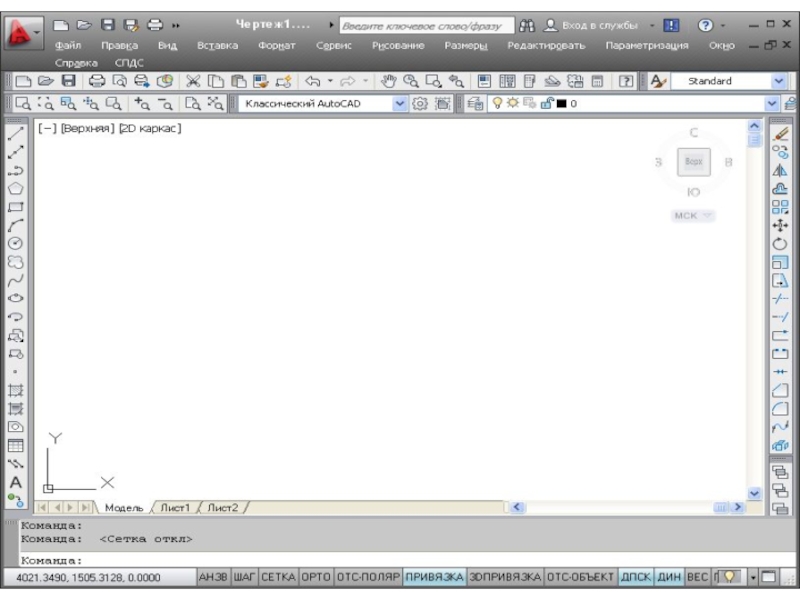

Слайд 21Интерфейс программы
Панель меню
Панели инструментов(Стандартная)
Рабочая область –безграничная зона главного окна, предназначенная для

разработки чертежей
Панель быстрого доступа
Строка команд
Строка состояния
Знак ПСК(пользовательская система координат)
Быстрый поиск
Вкладки Модель, Лист1, Лист2

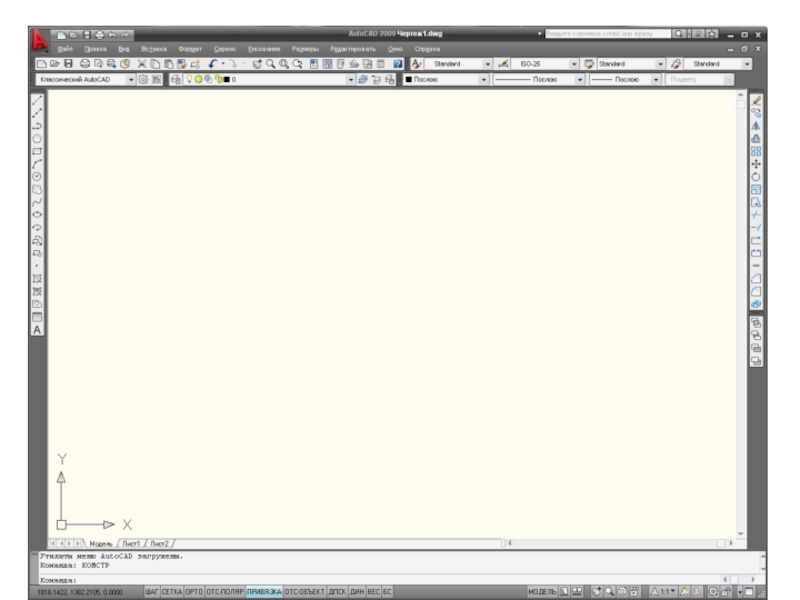

Интерфейс программыПанель менюПанели инструментов(Стандартная)Рабочая область –безграничная зона главного окна, предназначенная для разработки чертежейПанель быстрого доступаСтрока командСтрока состоянияЗнак

Слайд 24Работа с файлами

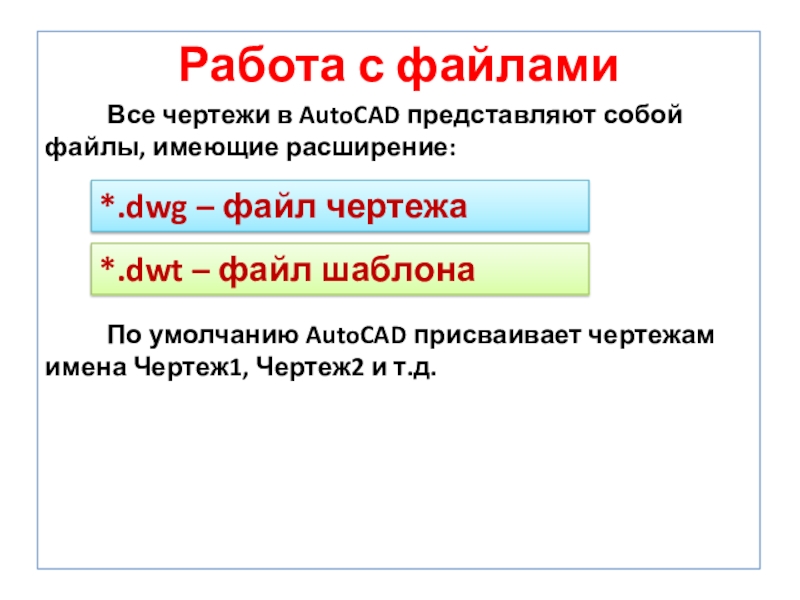

Все чертежи в AutoCAD представляют собой файлы, имеющие расширение:




По

умолчанию AutoCAD присваивает чертежам имена Чертеж1, Чертеж2 и т.д.

*.dwt – файл шаблона

*.dwg – файл чертежа

Работа с файламиВсе чертежи в AutoCAD представляют собой файлы, имеющие расширение:По умолчанию AutoCAD присваивает чертежам имена Чертеж1,

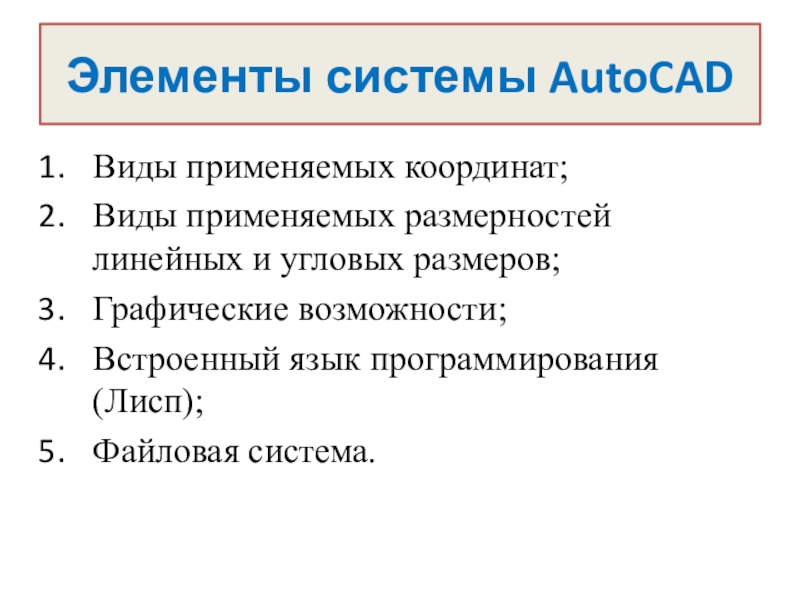

Слайд 25Элементы системы AutoCAD
Виды применяемых координат;
Виды применяемых размерностей линейных и угловых размеров;
Графические

возможности;
Встроенный язык программирования(Лисп);
Файловая система.
Элементы системы AutoCADВиды применяемых координат;Виды применяемых размерностей линейных и угловых размеров;Графические возможности;Встроенный язык программирования(Лисп);Файловая система.

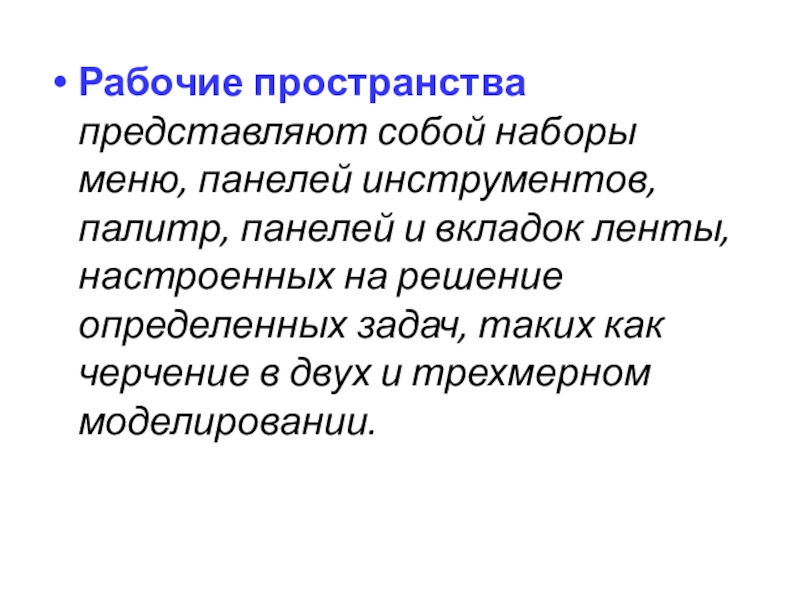

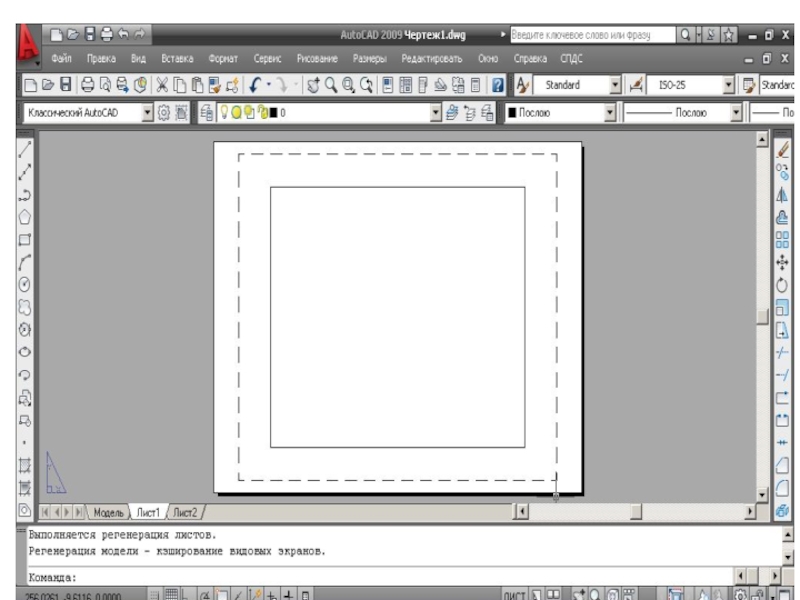

Слайд 26Рабочие пространства представляют собой наборы меню, панелей инструментов, палитр, панелей и

вкладок ленты, настроенных на решение определенных задач, таких как черчение в двух и трехмерном моделировании.
Рабочие пространства представляют собой наборы меню, панелей инструментов, палитр, панелей и вкладок ленты, настроенных на решение определенных

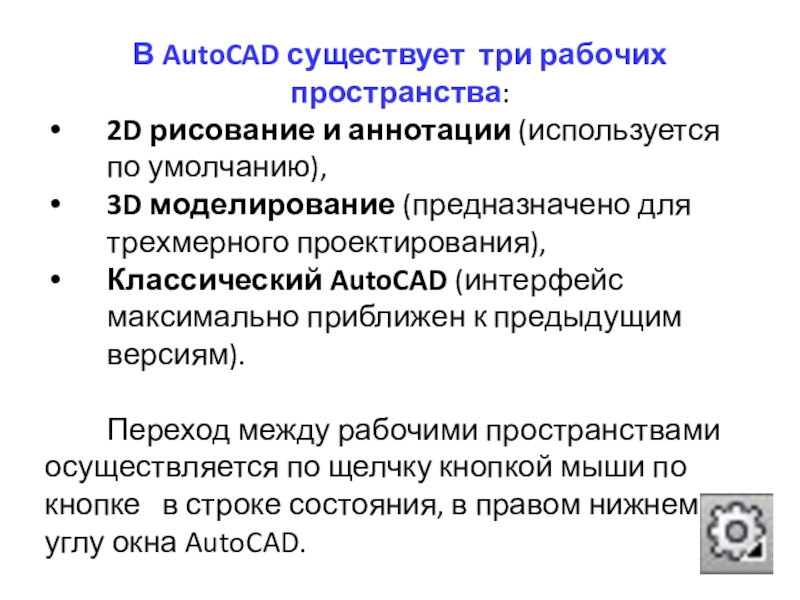

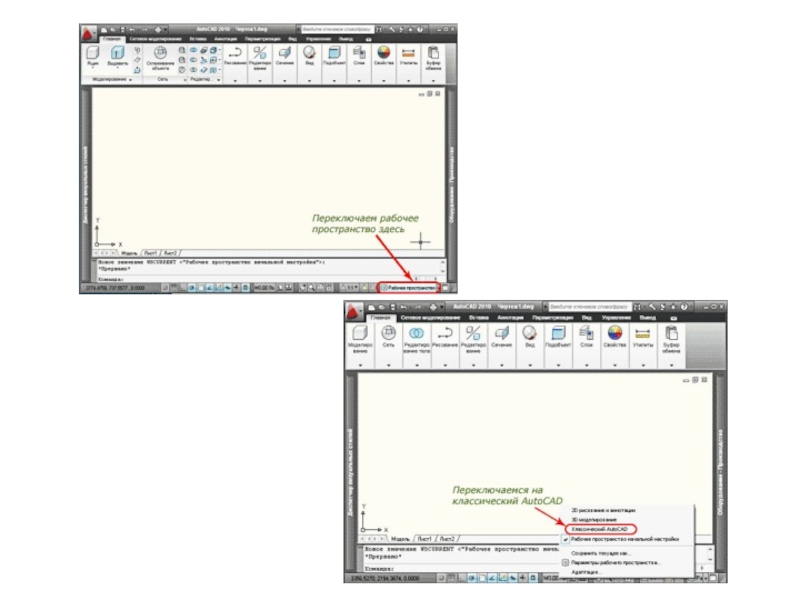

Слайд 28В AutoCAD существует три рабочих пространства:
2D рисование и аннотации (используется

по умолчанию),
3D моделирование (предназначено для трехмерного проектирования),
Классический AutoCAD (интерфейс максимально приближен к предыдущим версиям).

Переход между рабочими пространствами осуществляется по щелчку кнопкой мыши по кнопке в строке состояния, в правом нижнем углу окна AutoCAD.

В AutoCAD существует три рабочих пространства: 2D рисование и аннотации (используется по умолчанию), 3D моделирование (предназначено для

Слайд 32В AutoCAD предусмотрено два рабочих пространства для работы с чертежами. Это пространство

“Модель” и “Лист”.

В AutoCAD предусмотрено два рабочих пространства для работы с чертежами. Это пространство “Модель” и “Лист”.

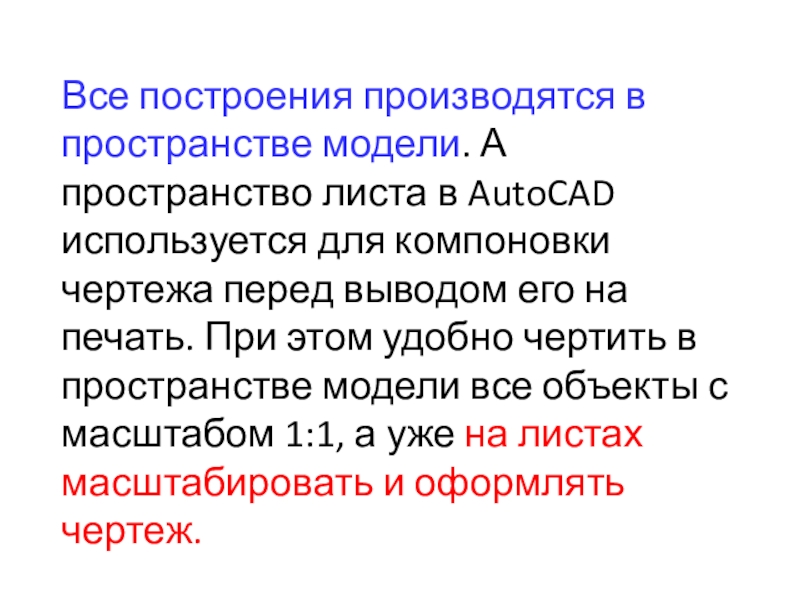

Слайд 33Все построения производятся в пространстве модели. А пространство листа в AutoCAD

используется для компоновки чертежа перед выводом его на печать. При этом удобно чертить в пространстве модели все объекты с масштабом 1:1, а уже на листах масштабировать и оформлять чертеж.
Все построения производятся в пространстве модели. А пространство листа в AutoCAD используется для компоновки чертежа перед выводом

Слайд 34

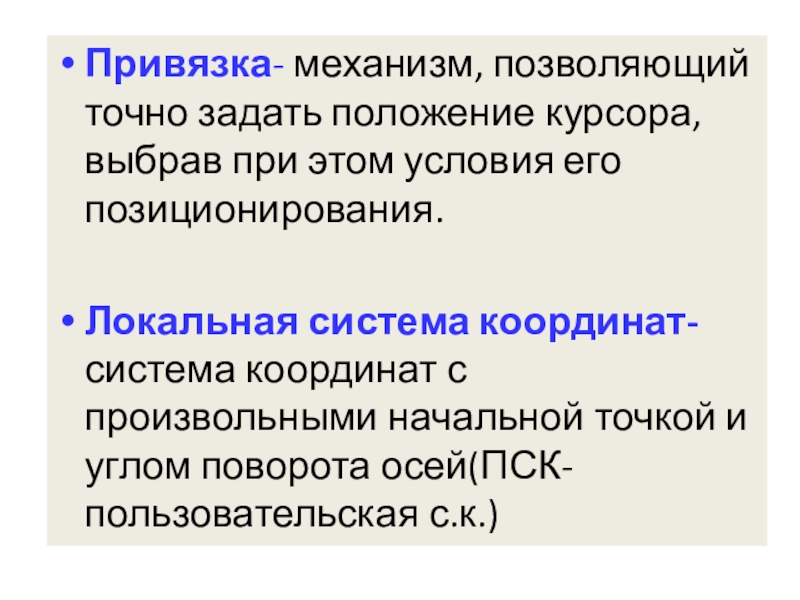

Привязка- механизм, позволяющий точно задать положение курсора, выбрав при этом условия

его позиционирования.

Локальная система координат- система координат с произвольными начальной точкой и углом поворота осей(ПСК- пользовательская с.к.)
Привязка- механизм, позволяющий точно задать положение курсора, выбрав при этом условия его позиционирования.Локальная система координат-

Слайд 35Методы точного черчения
ШАГ
Пошаговая привязка. При включении этого режима, курсор может находиться

только в строго определенных точках на чертеже. При перемещении курсор не плавно движется по экрану, а перепрыгивает с одной точки на другую. Используется для повышения точности черчения.
СЕТКА
Отображение вспомогательной сетки. По умолчанию шаг сетки и шаг привязки равен 10. Для изменения шага сетки и шага привязки необходимо в строке режимов на кнопке шаг или сетка нажать ПКМ и выбрать команду Настройка.

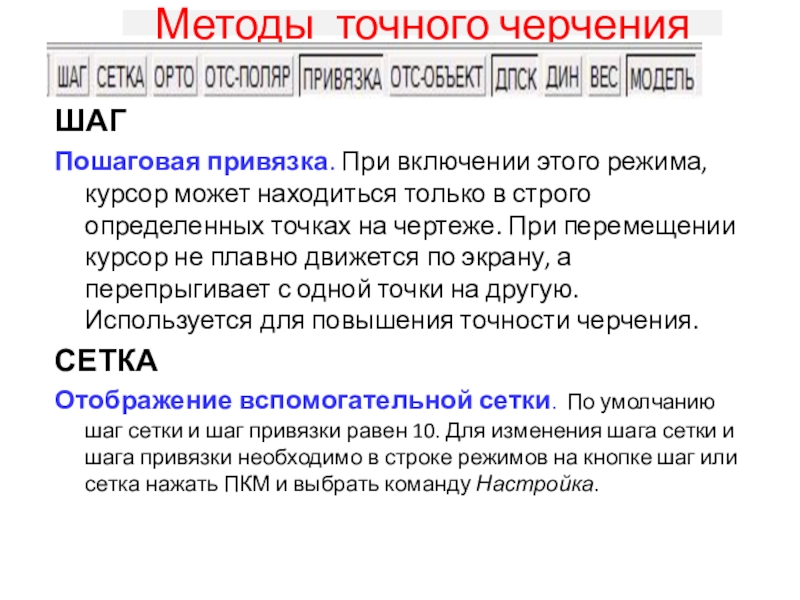

Методы точного черченияШАГПошаговая привязка. При включении этого режима, курсор может находиться только в строго определенных точках на

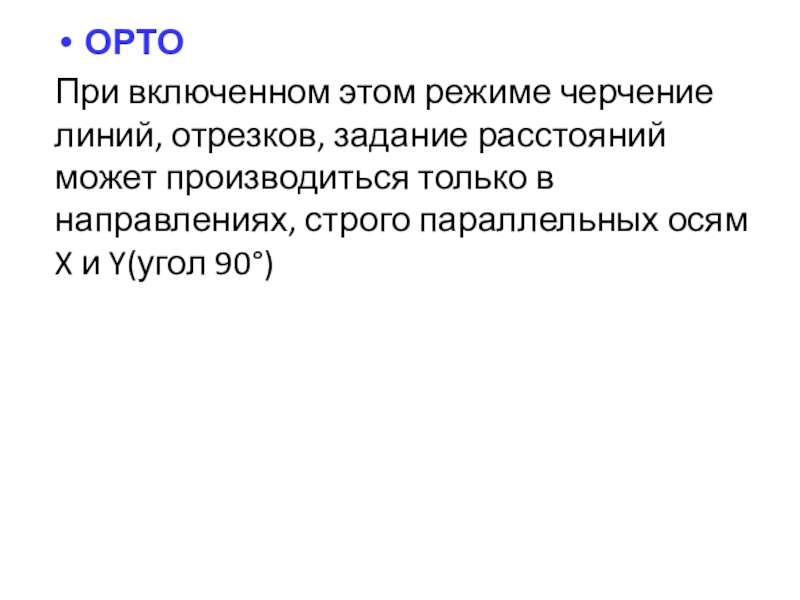

Слайд 36ОРТО
При включенном этом режиме черчение линий, отрезков, задание расстояний может производиться

только в направлениях, строго параллельных осям X и Y(угол 90°)

ОРТОПри включенном этом режиме черчение линий, отрезков, задание расстояний может производиться только в направлениях, строго параллельных осям

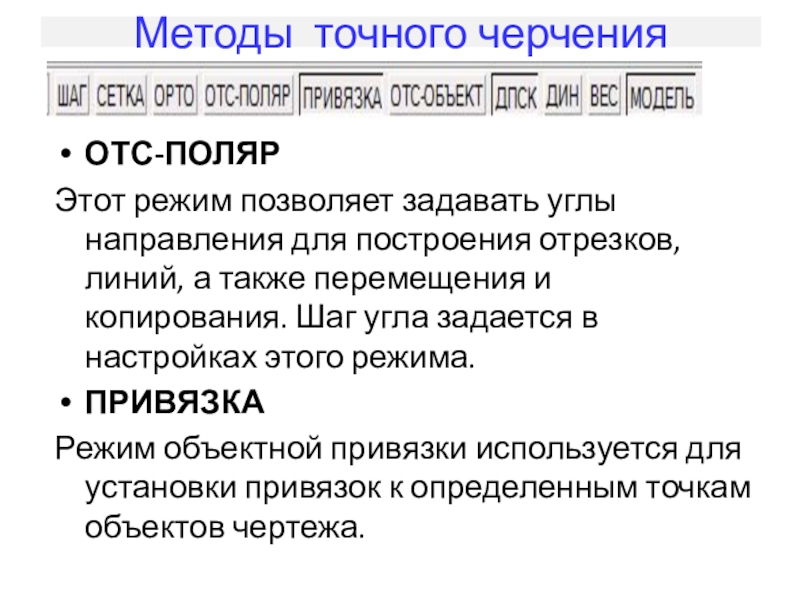

Слайд 37ОТС-ПОЛЯР
Этот режим позволяет задавать углы направления для построения отрезков, линий, а

также перемещения и копирования. Шаг угла задается в настройках этого режима.
ПРИВЯЗКА
Режим объектной привязки используется для установки привязок к определенным точкам объектов чертежа.

Методы точного черчения

ОТС-ПОЛЯРЭтот режим позволяет задавать углы направления для построения отрезков, линий, а также перемещения и копирования. Шаг угла

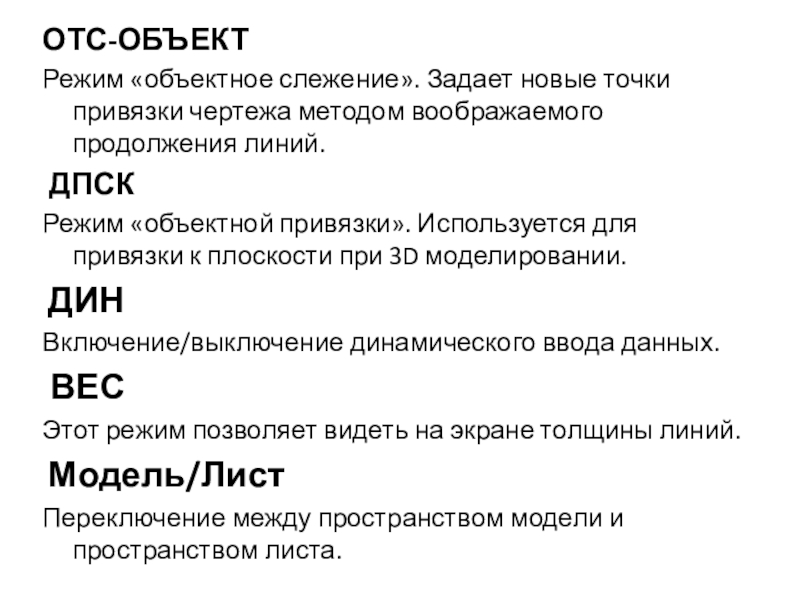

Слайд 38ОТС-ОБЪЕКТ
Режим «объектное слежение». Задает новые точки привязки чертежа методом воображаемого продолжения

линий.
 ДПСК
Режим «объектной привязки». Используется для привязки к плоскости при 3D моделировании.
 ДИН
Включение/выключение динамического ввода данных.

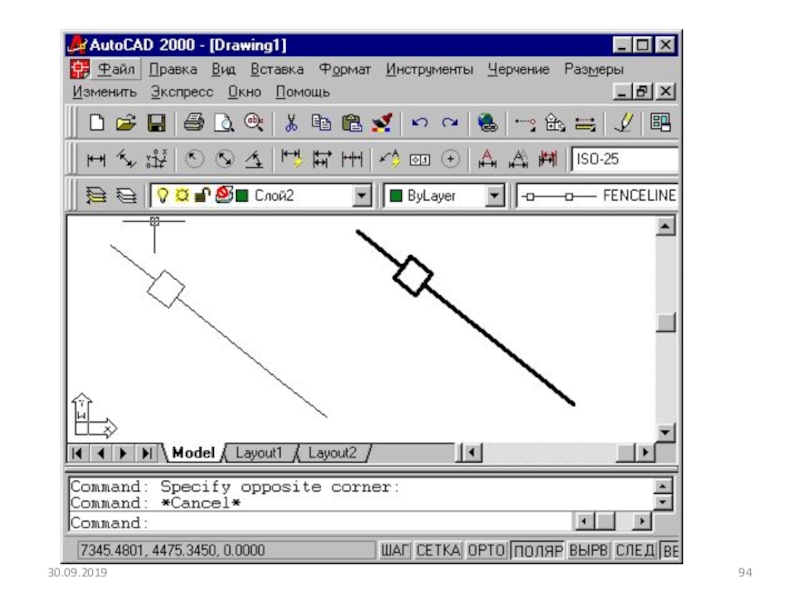

 ВЕС
Этот режим позволяет видеть на экране толщины линий.
 Модель/Лист
Переключение между пространством модели и пространством листа.

ОТС-ОБЪЕКТРежим «объектное слежение». Задает новые точки привязки чертежа методом воображаемого продолжения линий. ДПСКРежим «объектной привязки». Используется для привязки

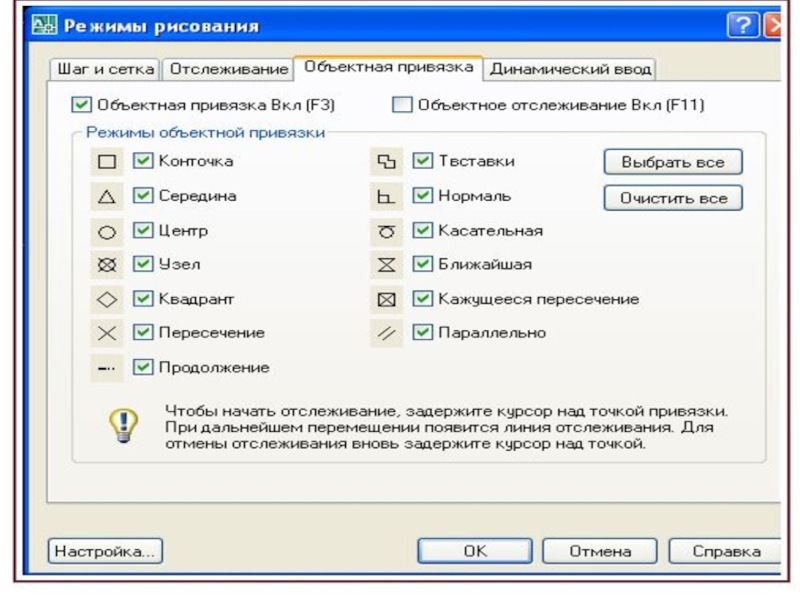

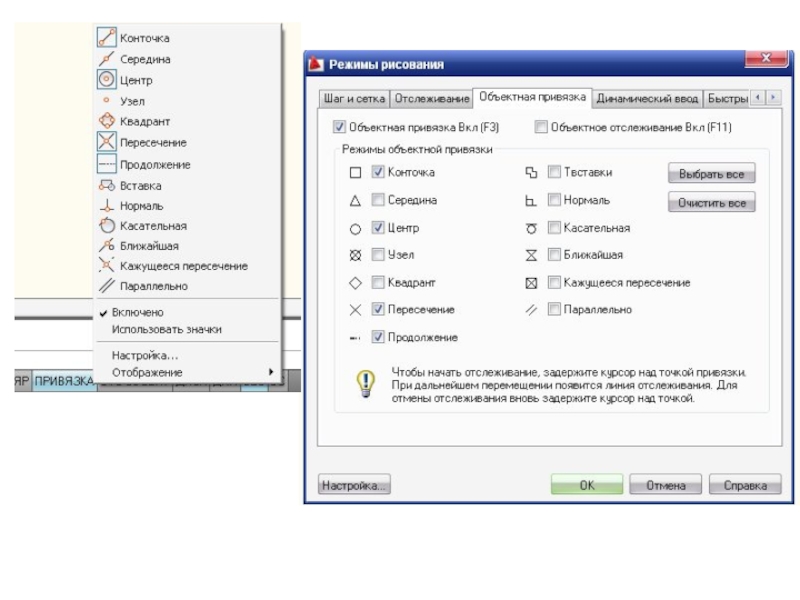

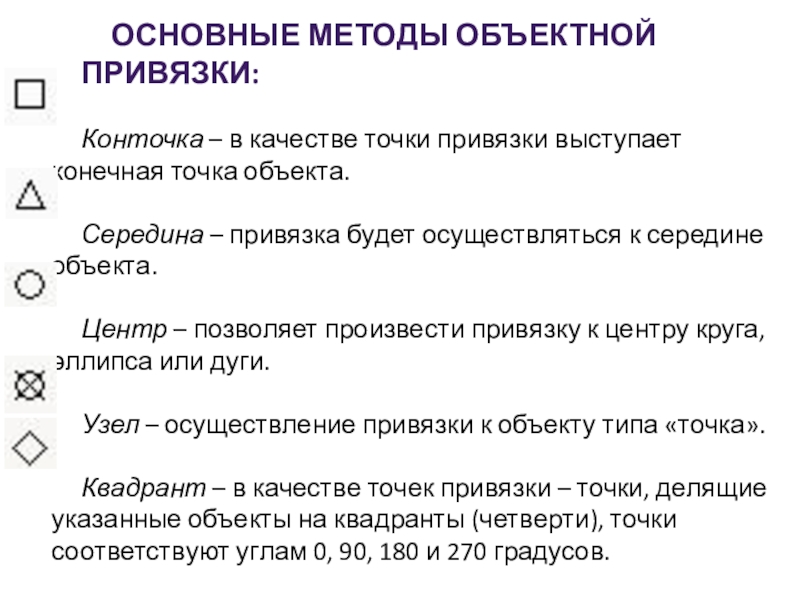

Слайд 41Основные методы объектной привязки:

Конточка – в качестве точки привязки выступает конечная

точка объекта.

Середина – привязка будет осуществляться к середине объекта.

Центр – позволяет произвести привязку к центру круга, эллипса или дуги.

Узел – осуществление привязки к объекту типа «точка».

Квадрант – в качестве точек привязки – точки, делящие указанные объекты на квадранты (четверти), точки соответствуют углам 0, 90, 180 и 270 градусов.

Основные методы объектной привязки:Конточка – в качестве точки привязки выступает конечная точка объекта.Середина – привязка будет осуществляться

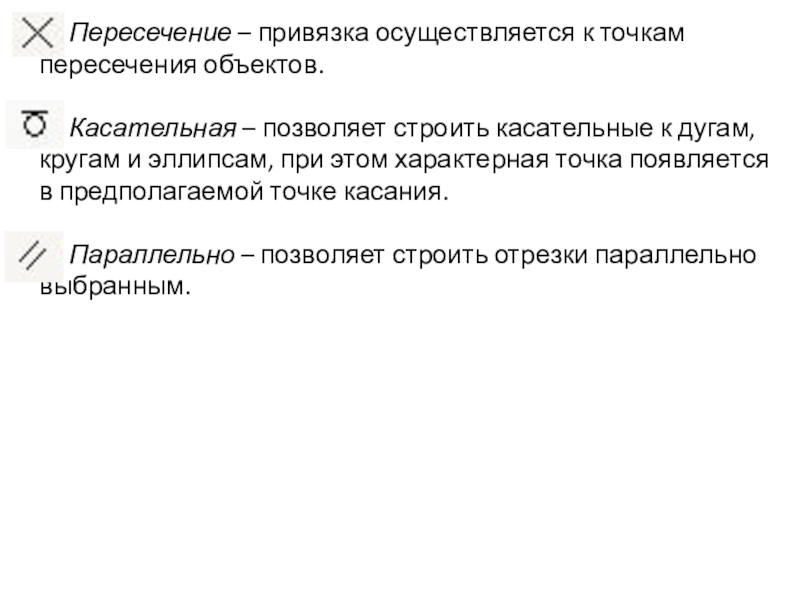

Слайд 42Пересечение – привязка осуществляется к точкам пересечения объектов.

Касательная – позволяет строить

касательные к дугам, кругам и эллипсам, при этом характерная точка появляется в предполагаемой точке касания.

Параллельно – позволяет строить отрезки параллельно выбранным.
Пересечение – привязка осуществляется к точкам пересечения объектов.Касательная – позволяет строить касательные к дугам, кругам и эллипсам,

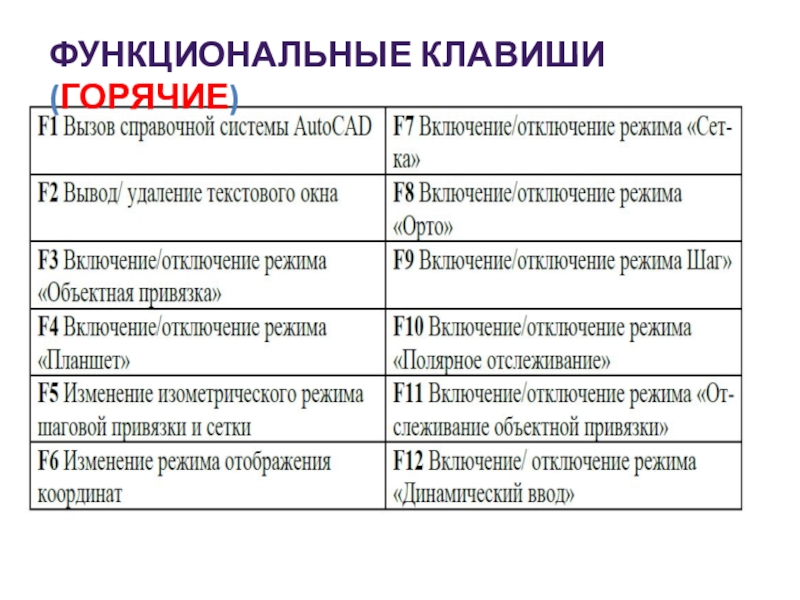

Слайд 43Функциональные клавиши(горячие)

Функциональные клавиши(горячие)

Слайд 44Настройка интерфейса

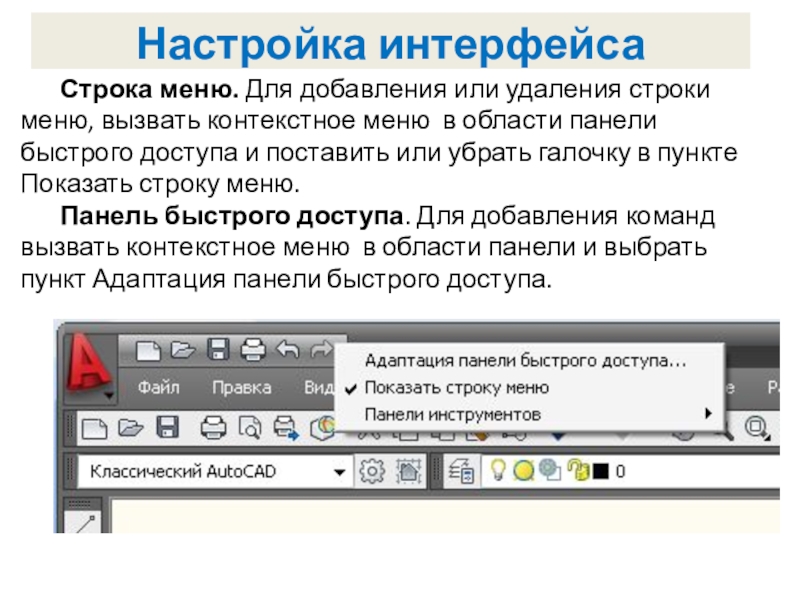

Строка меню. Для добавления или удаления строки меню, вызвать контекстное

меню в области панели быстрого доступа и поставить или убрать галочку в пункте Показать строку меню.
Панель быстрого доступа. Для добавления команд вызвать контекстное меню в области панели и выбрать пункт Адаптация панели быстрого доступа.
Настройка интерфейсаСтрока меню. Для добавления или удаления строки меню, вызвать контекстное меню в области панели быстрого доступа

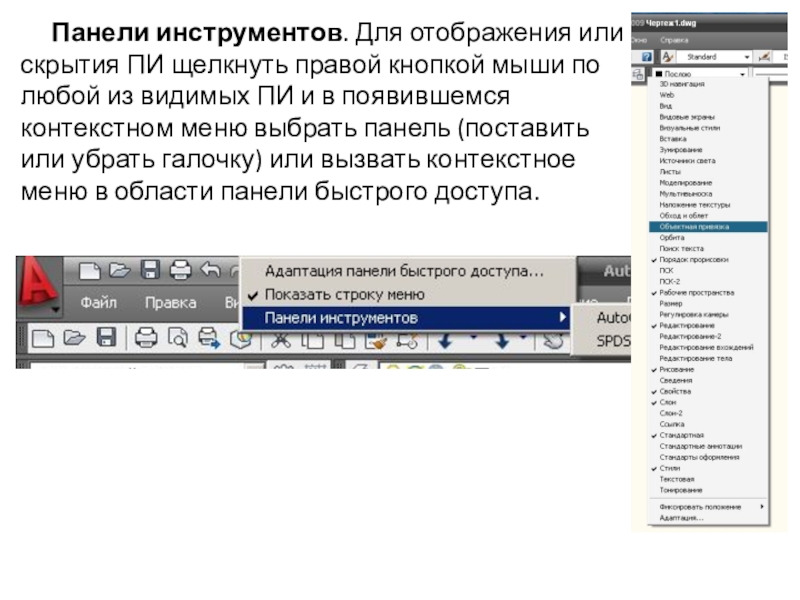

Слайд 45Панели инструментов. Для отображения или скрытия ПИ щелкнуть правой кнопкой мыши

по любой из видимых ПИ и в появившемся контекстном меню выбрать панель (поставить или убрать галочку) или вызвать контекстное меню в области панели быстрого доступа.




Панели инструментов. Для отображения или скрытия ПИ щелкнуть правой кнопкой мыши по любой из видимых ПИ и

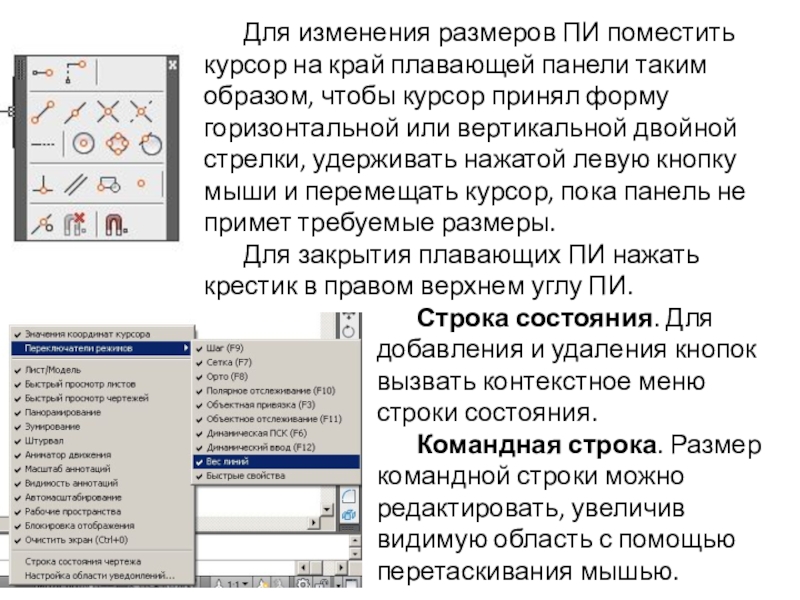

Слайд 46Для изменения размеров ПИ поместить курсор на край плавающей панели таким

образом, чтобы курсор принял форму горизонтальной или вертикальной двойной стрелки, удерживать нажатой левую кнопку мыши и перемещать курсор, пока панель не примет требуемые размеры.
Для закрытия плавающих ПИ нажать крестик в правом верхнем углу ПИ.
Строка состояния. Для добавления и удаления кнопок вызвать контекстное меню строки состояния.
Командная строка. Размер командной строки можно редактировать, увеличив видимую область с помощью перетаскивания мышью.



Для изменения размеров ПИ поместить курсор на край плавающей панели таким образом, чтобы курсор принял форму горизонтальной

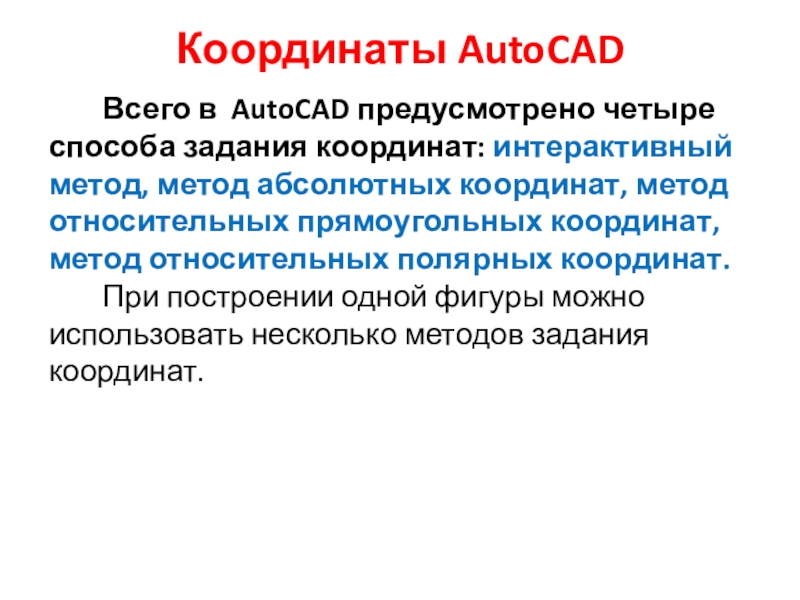

Слайд 47Координаты AutoCAD
Всего в AutoCAD предусмотрено четыре способа задания координат: интерактивный метод,

метод абсолютных координат, метод относительных прямоугольных координат, метод относительных полярных координат.
При построении одной фигуры можно использовать несколько методов задания координат.

Координаты AutoCAD Всего в AutoCAD предусмотрено четыре способа задания координат: интерактивный метод, метод абсолютных координат, метод относительных

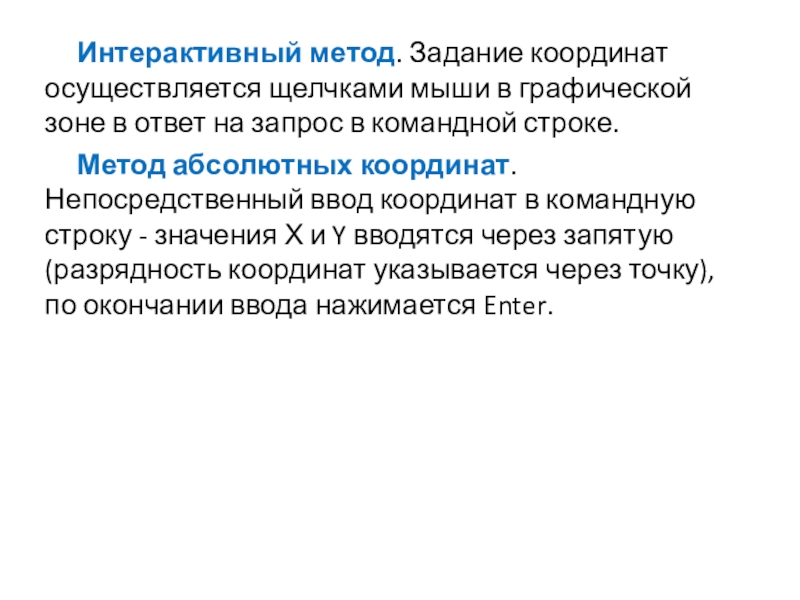

Слайд 48Интерактивный метод. Задание координат осуществляется щелчками мыши в графической зоне в

ответ на запрос в командной строке.

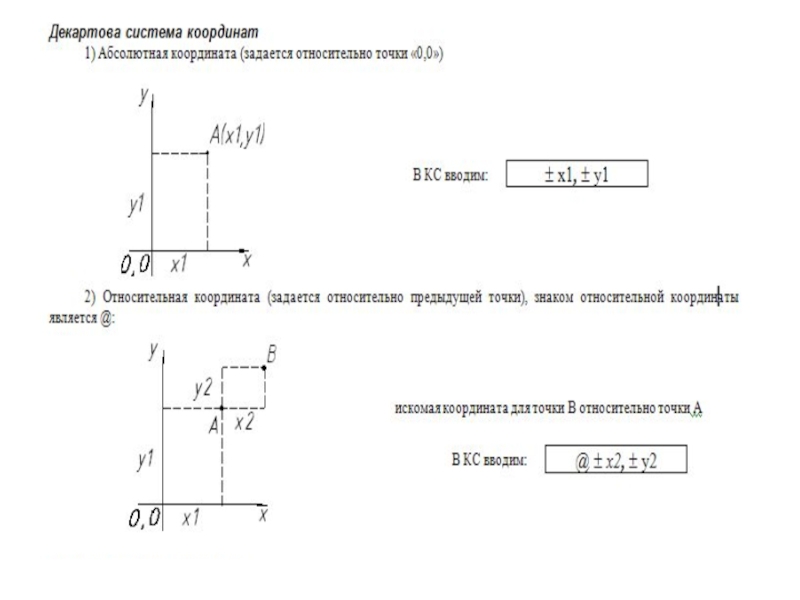

Метод абсолютных координат. Непосредственный ввод координат в командную строку - значения Х и Y вводятся через запятую (разрядность координат указывается через точку), по окончании ввода нажимается Enter.

Интерактивный метод. Задание координат осуществляется щелчками мыши в графической зоне в ответ на запрос в командной строке.

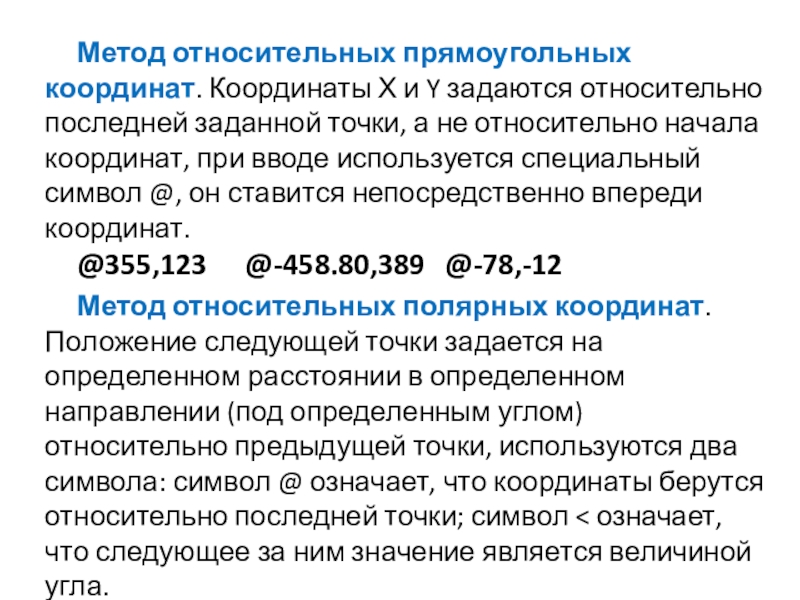

Слайд 49Метод относительных прямоугольных координат. Координаты Х и Y задаются относительно последней

заданной точки, а не относительно начала координат, при вводе используется специальный символ @, он ставится непосредственно впереди координат.
@355,123 @-458.80,389 @-78,-12

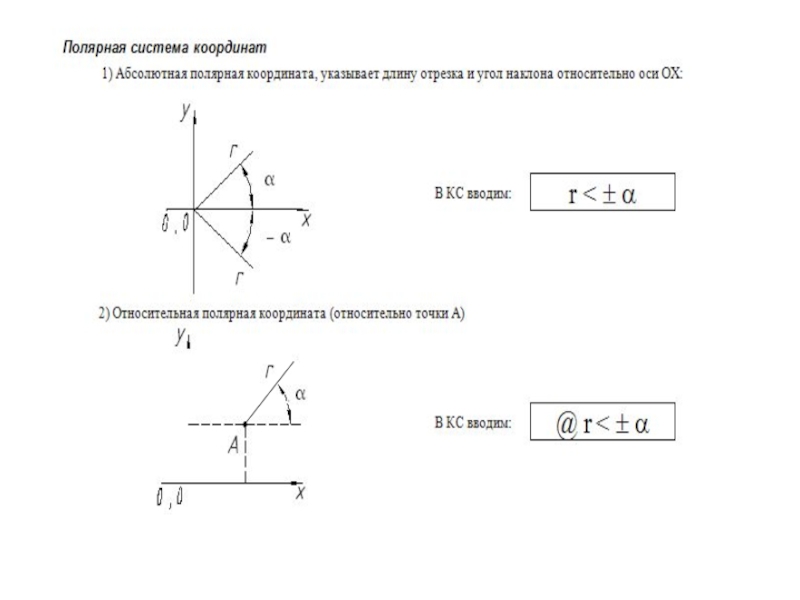

Метод относительных полярных координат. Положение следующей точки задается на определенном расстоянии в определенном направлении (под определенным углом) относительно предыдущей точки, используются два символа: символ @ означает, что координаты берутся относительно последней точки; символ < означает, что следующее за ним значение является величиной угла.
@344<45 @98<-120 @67<-315
Метод относительных прямоугольных координат. Координаты Х и Y задаются относительно последней заданной точки, а не относительно начала

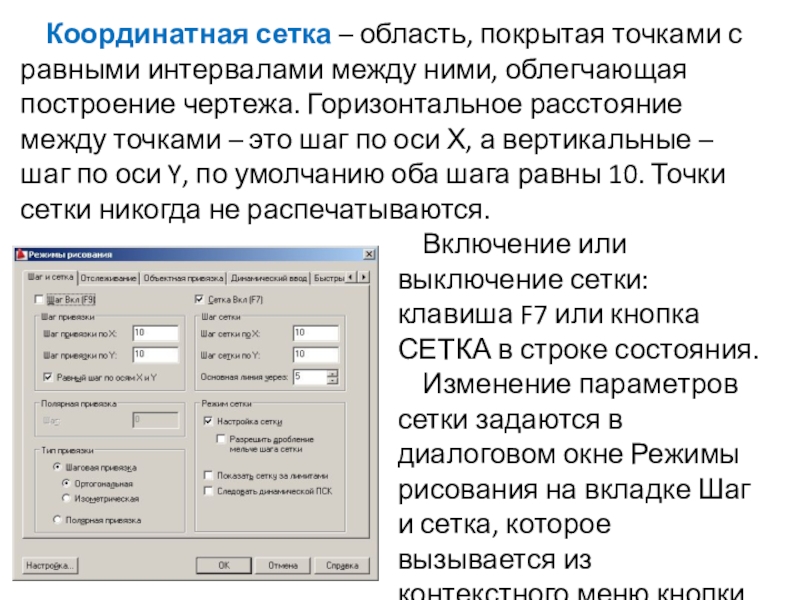

Слайд 52Координатная сетка – область, покрытая точками с равными интервалами между ними,

облегчающая построение чертежа. Горизонтальное расстояние между точками – это шаг по оси Х, а вертикальные – шаг по оси Y, по умолчанию оба шага равны 10. Точки сетки никогда не распечатываются.
Включение или выключение сетки: клавиша F7 или кнопка СЕТКА в строке состояния.
Изменение параметров сетки задаются в диалоговом окне Режимы рисования на вкладке Шаг и сетка, которое вызывается из контекстного меню кнопки СЕТКА.

Координатная сетка – область, покрытая точками с равными интервалами между ними, облегчающая построение чертежа. Горизонтальное расстояние между

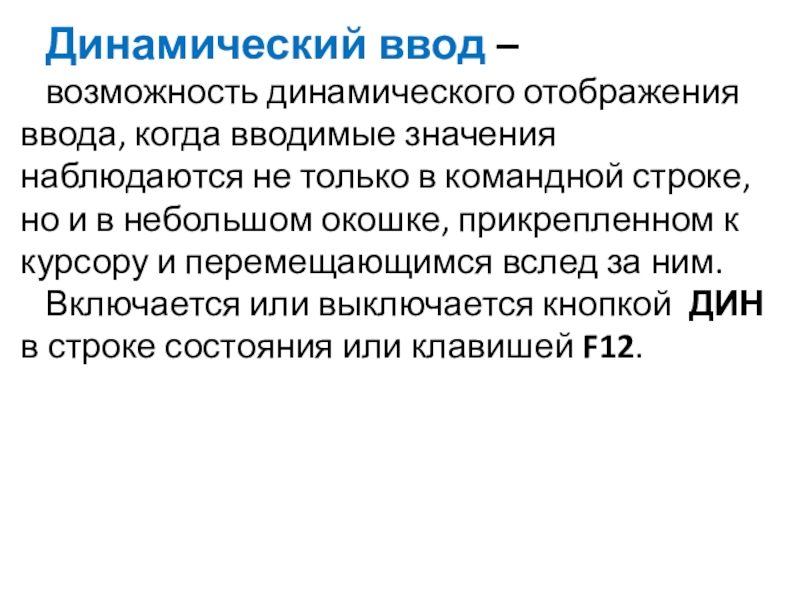

Слайд 53Динамический ввод –
возможность динамического отображения ввода, когда вводимые значения наблюдаются

не только в командной строке, но и в небольшом окошке, прикрепленном к курсору и перемещающимся вслед за ним.
Включается или выключается кнопкой ДИН в строке состояния или клавишей F12.
Динамический ввод – возможность динамического отображения ввода, когда вводимые значения наблюдаются не только в командной строке, но

Слайд 54Управление экранным отображением

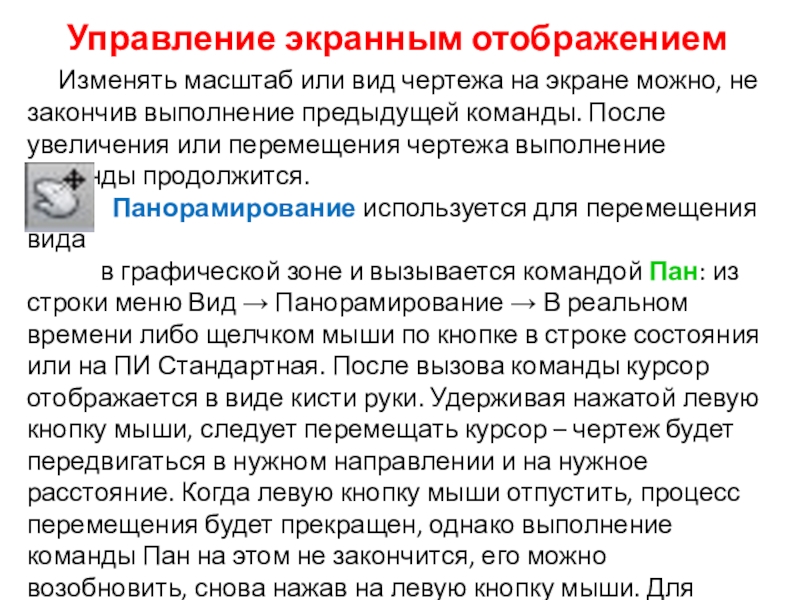

Изменять масштаб или вид чертежа на экране можно, не

закончив выполнение предыдущей команды. После увеличения или перемещения чертежа выполнение команды продолжится.
Панорамирование используется для перемещения вида
в графической зоне и вызывается командой Пан: из строки меню Вид → Панорамирование → В реальном времени либо щелчком мыши по кнопке в строке состояния или на ПИ Стандартная. После вызова команды курсор отображается в виде кисти руки. Удерживая нажатой левую кнопку мыши, следует перемещать курсор – чертеж будет передвигаться в нужном направлении и на нужное расстояние. Когда левую кнопку мыши отпустить, процесс перемещения будет прекращен, однако выполнение команды Пан на этом не закончится, его можно возобновить, снова нажав на левую кнопку мыши. Для выхода из режима панорамирования следует нажать клавишу Enter или Esc.
Управление экранным отображениемИзменять масштаб или вид чертежа на экране можно, не закончив выполнение предыдущей команды. После увеличения

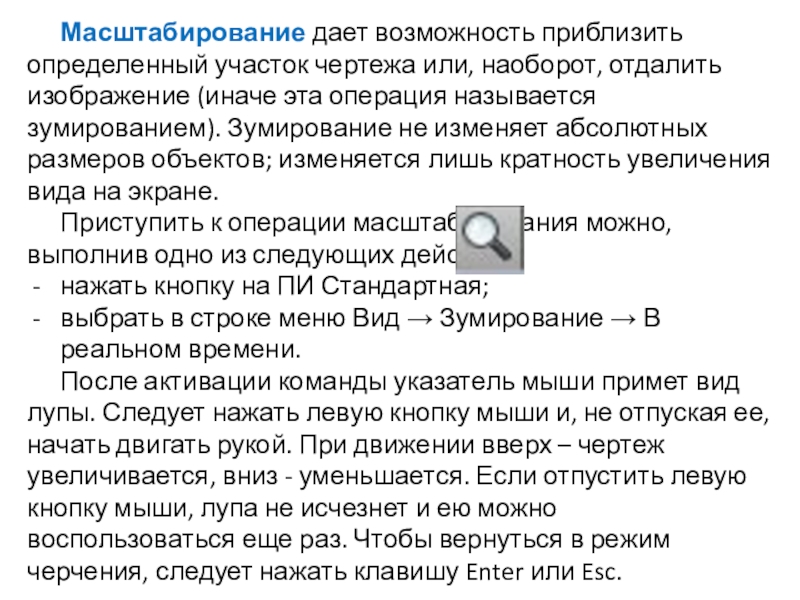

Слайд 55Масштабирование дает возможность приблизить определенный участок чертежа или, наоборот, отдалить изображение

(иначе эта операция называется зумированием). Зумирование не изменяет абсолютных размеров объектов; изменяется лишь кратность увеличения вида на экране.
Приступить к операции масштабирования можно, выполнив одно из следующих действий:
нажать кнопку на ПИ Стандартная;
выбрать в строке меню Вид → Зумирование → В реальном времени.
После активации команды указатель мыши примет вид лупы. Следует нажать левую кнопку мыши и, не отпуская ее, начать двигать рукой. При движении вверх – чертеж увеличивается, вниз - уменьшается. Если отпустить левую кнопку мыши, лупа не исчезнет и ею можно воспользоваться еще раз. Чтобы вернуться в режим черчения, следует нажать клавишу Enter или Esc.

Масштабирование дает возможность приблизить определенный участок чертежа или, наоборот, отдалить изображение (иначе эта операция называется зумированием). Зумирование

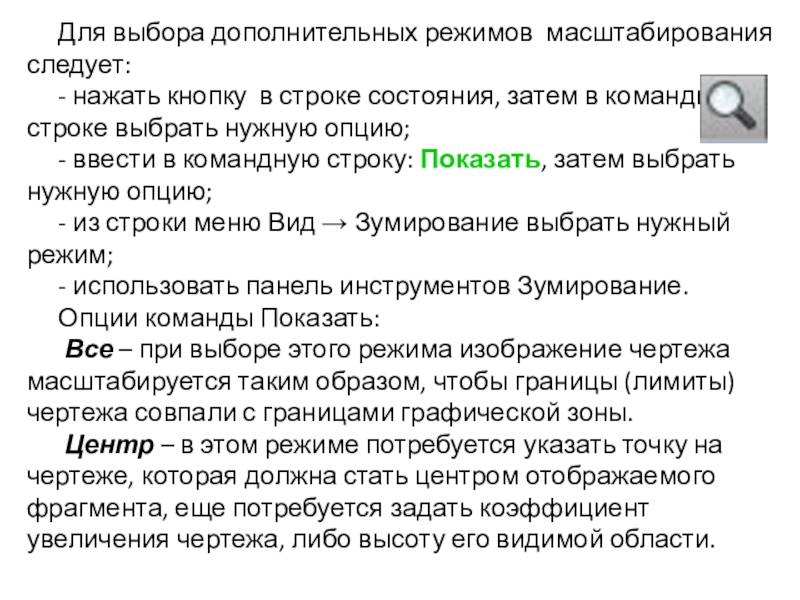

Слайд 56Для выбора дополнительных режимов масштабирования следует:
- нажать кнопку в строке состояния,

затем в командной строке выбрать нужную опцию;
- ввести в командную строку: Показать, затем выбрать нужную опцию;
- из строки меню Вид → Зумирование выбрать нужный режим;
- использовать панель инструментов Зумирование.
Опции команды Показать:
Все – при выборе этого режима изображение чертежа масштабируется таким образом, чтобы границы (лимиты) чертежа совпали с границами графической зоны.
Центр – в этом режиме потребуется указать точку на чертеже, которая должна стать центром отображаемого фрагмента, еще потребуется задать коэффициент увеличения чертежа, либо высоту его видимой области.

Для выбора дополнительных режимов масштабирования следует:- нажать кнопку в строке состояния, затем в командной строке выбрать нужную

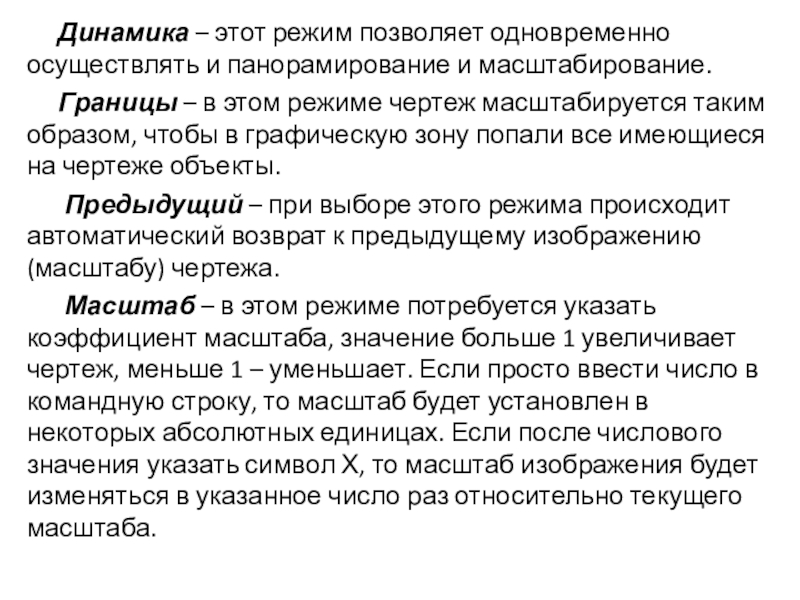

Слайд 57Динамика – этот режим позволяет одновременно осуществлять и панорамирование и масштабирование.


Границы – в этом режиме чертеж масштабируется таким образом, чтобы в графическую зону попали все имеющиеся на чертеже объекты.
Предыдущий – при выборе этого режима происходит автоматический возврат к предыдущему изображению (масштабу) чертежа.
Масштаб – в этом режиме потребуется указать коэффициент масштаба, значение больше 1 увеличивает чертеж, меньше 1 – уменьшает. Если просто ввести число в командную строку, то масштаб будет установлен в некоторых абсолютных единицах. Если после числового значения указать символ Х, то масштаб изображения будет изменяться в указанное число раз относительно текущего масштаба.

Динамика – этот режим позволяет одновременно осуществлять и панорамирование и масштабирование. Границы – в этом режиме чертеж

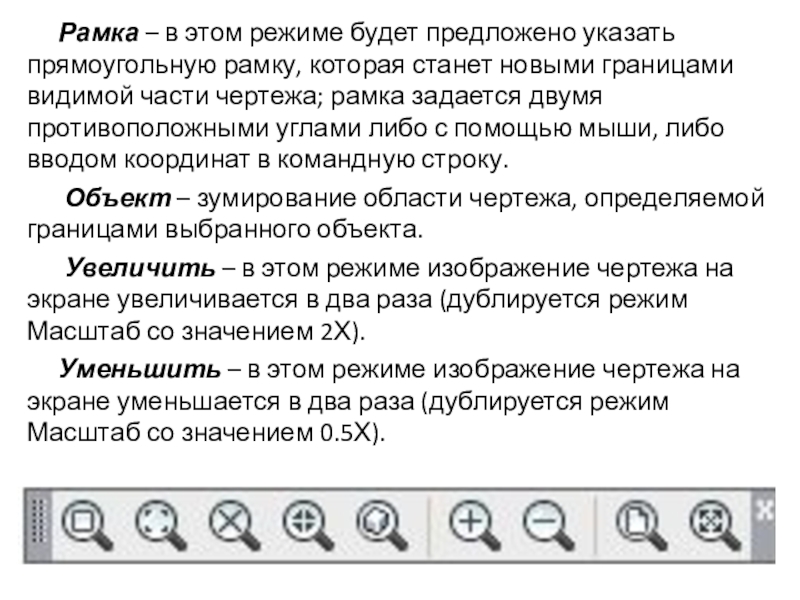

Слайд 58Рамка – в этом режиме будет предложено указать прямоугольную рамку, которая

станет новыми границами видимой части чертежа; рамка задается двумя противоположными углами либо с помощью мыши, либо вводом координат в командную строку.
Объект – зумирование области чертежа, определяемой границами выбранного объекта.
Увеличить – в этом режиме изображение чертежа на экране увеличивается в два раза (дублируется режим Масштаб со значением 2Х).
Уменьшить – в этом режиме изображение чертежа на экране уменьшается в два раза (дублируется режим Масштаб со значением 0.5Х).

Рамка – в этом режиме будет предложено указать прямоугольную рамку, которая станет новыми границами видимой части чертежа;

Слайд 59Основы работы

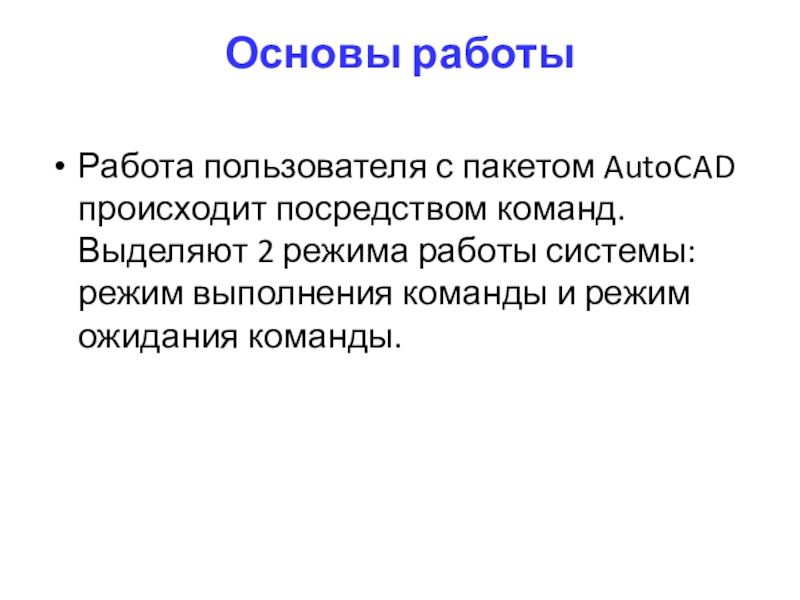

Работа пользователя с пакетом AutoCAD происходит посредством команд. Выделяют 2

режима работы системы: режим выполнения команды и режим ожидания команды.
Основы работыРабота пользователя с пакетом AutoCAD происходит посредством команд. Выделяют 2 режима работы системы: режим выполнения команды

Слайд 60ВИДЫ И ВИДОВЫЕ ЭКРАНЫ

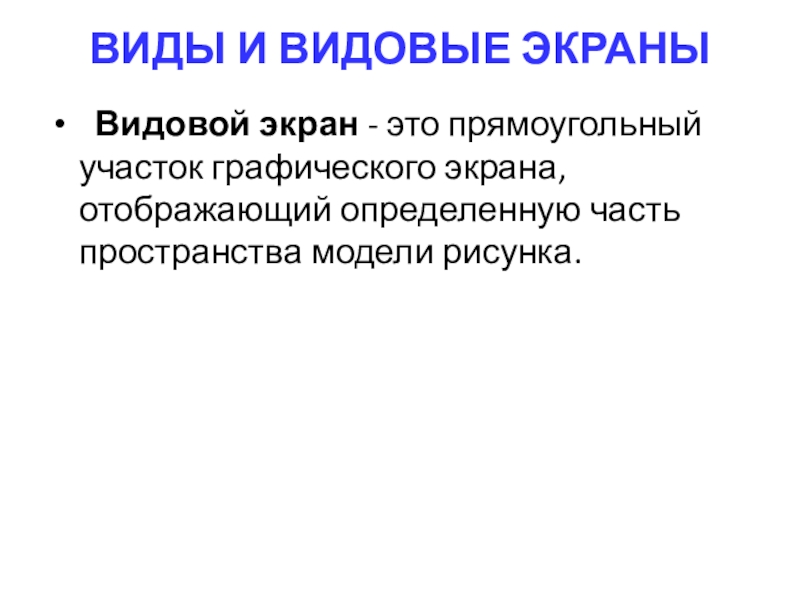

  Видовой экран - это прямоугольный участок графического экрана, отображающий

определенную часть пространства модели рисунка.
ВИДЫ И ВИДОВЫЕ ЭКРАНЫ   Видовой экран - это прямоугольный участок графического экрана, отображающий определенную часть пространства модели рисунка.

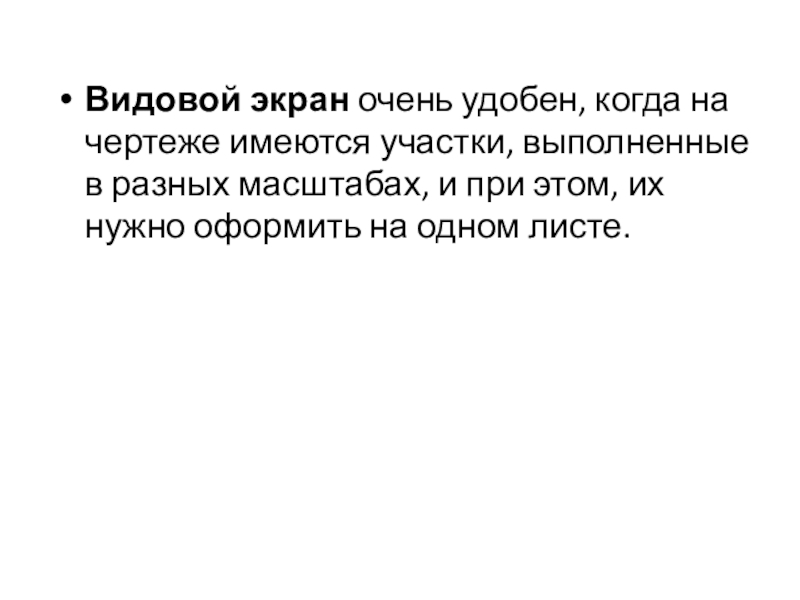

Слайд 61Видовой экран очень удобен, когда на чертеже имеются участки, выполненные в разных

масштабах, и при этом, их нужно оформить на одном листе.
Видовой экран очень удобен, когда на чертеже имеются участки, выполненные в разных масштабах, и при этом, их нужно

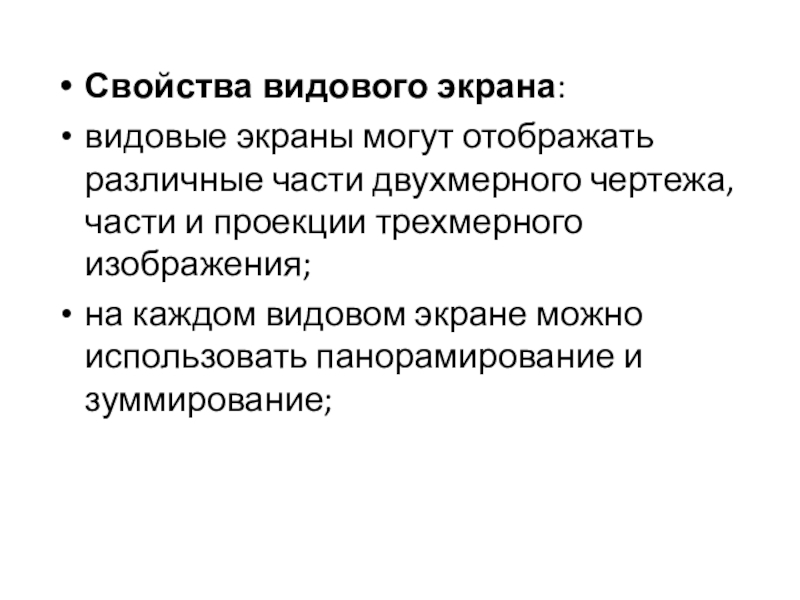

Слайд 62Свойства видового экрана:
видовые экраны могут отображать различные части двухмерного чертежа, части

и проекции трехмерного изображения;
на каждом видовом экране можно использовать панорамирование и зуммирование;

Свойства видового экрана:видовые экраны могут отображать различные части двухмерного чертежа, части и проекции трехмерного изображения;на каждом видовом

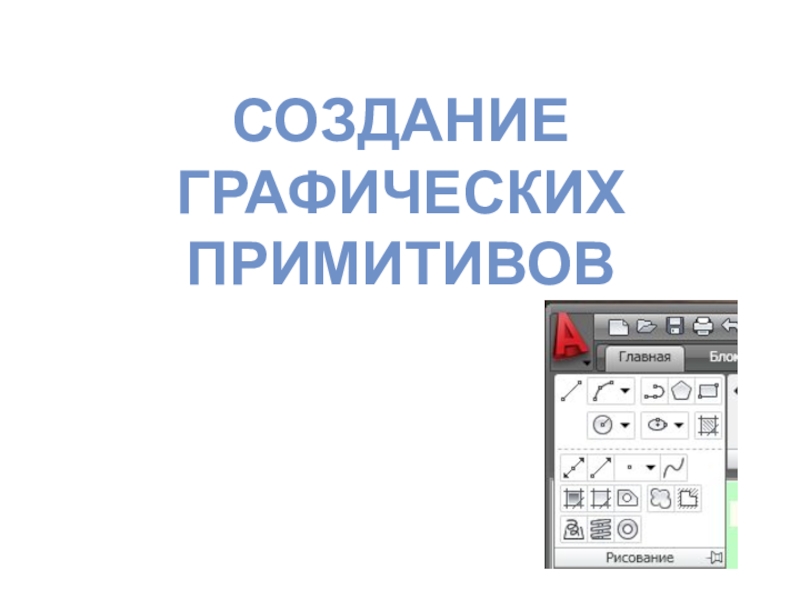

Слайд 63Создание графических примитивов

Создание графических примитивов

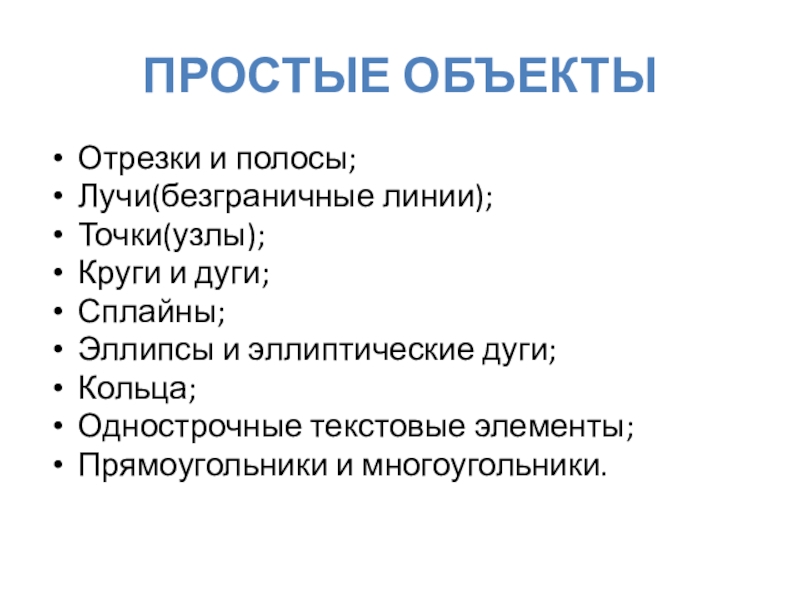

Слайд 64Простые объекты
Отрезки и полосы;
Лучи(безграничные линии);
Точки(узлы);
Круги и дуги;
Сплайны;
Эллипсы и эллиптические дуги;
Кольца;
Однострочные текстовые

элементы;
Прямоугольники и многоугольники.

Простые объектыОтрезки и полосы;Лучи(безграничные линии);Точки(узлы);Круги и дуги;Сплайны;Эллипсы и эллиптические дуги;Кольца;Однострочные текстовые элементы;Прямоугольники и многоугольники.

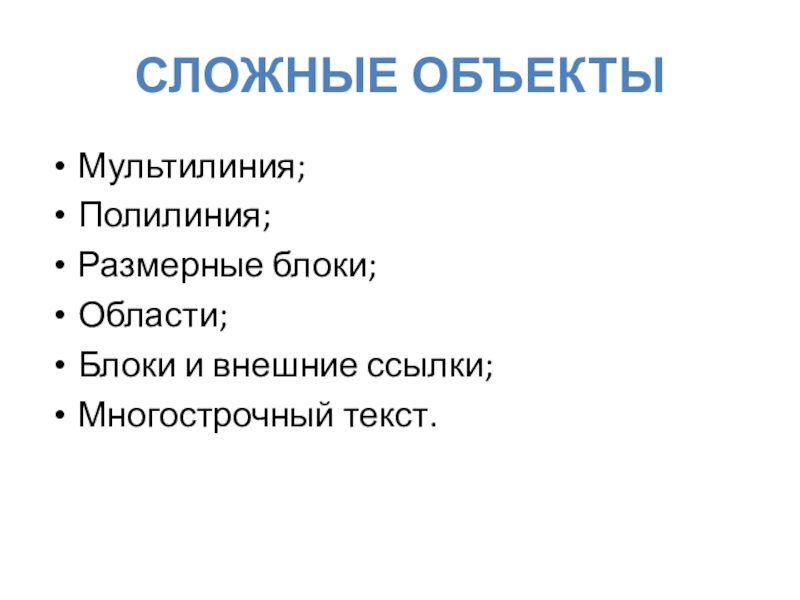

Слайд 65Сложные объекты

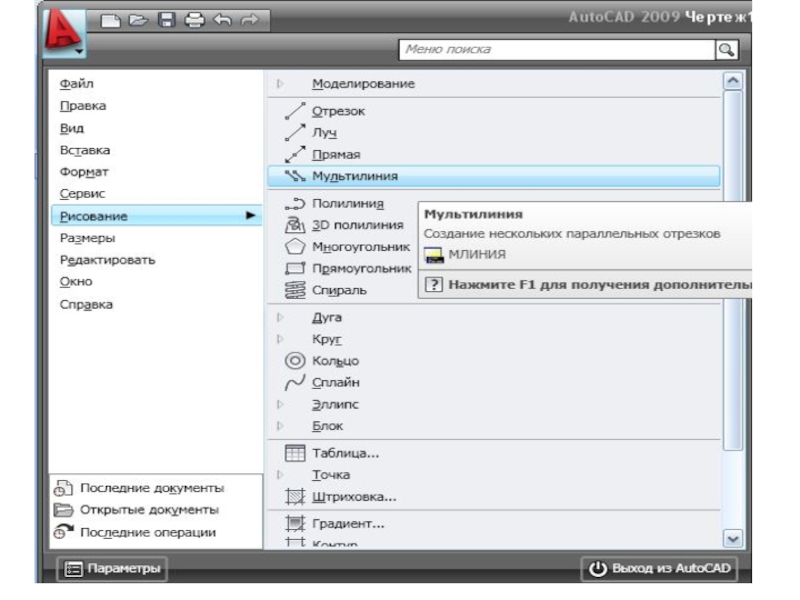

Мультилиния;
Полилиния;
Размерные блоки;
Области;
Блоки и внешние ссылки;
Многострочный текст.

Сложные объектыМультилиния;Полилиния;Размерные блоки;Области;Блоки и внешние ссылки;Многострочный текст.

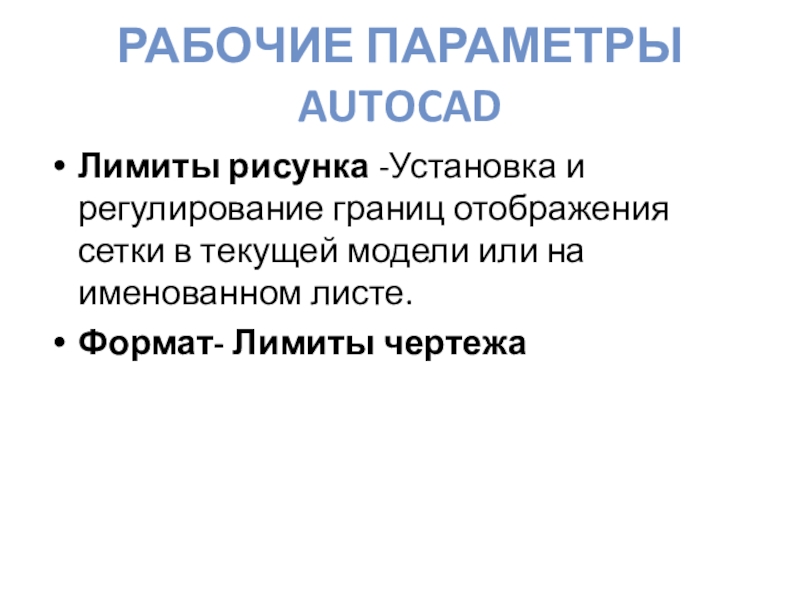

Слайд 67Рабочие параметры AutoCad
Лимиты рисунка -Установка и регулирование границ отображения сетки в

текущей модели или на именованном листе.
Формат- Лимиты чертежа
Рабочие параметры AutoCadЛимиты рисунка -Установка и регулирование границ отображения сетки в текущей модели или на именованном листе.Формат-

Слайд 68Редактирование объектов

Редактирование объектов

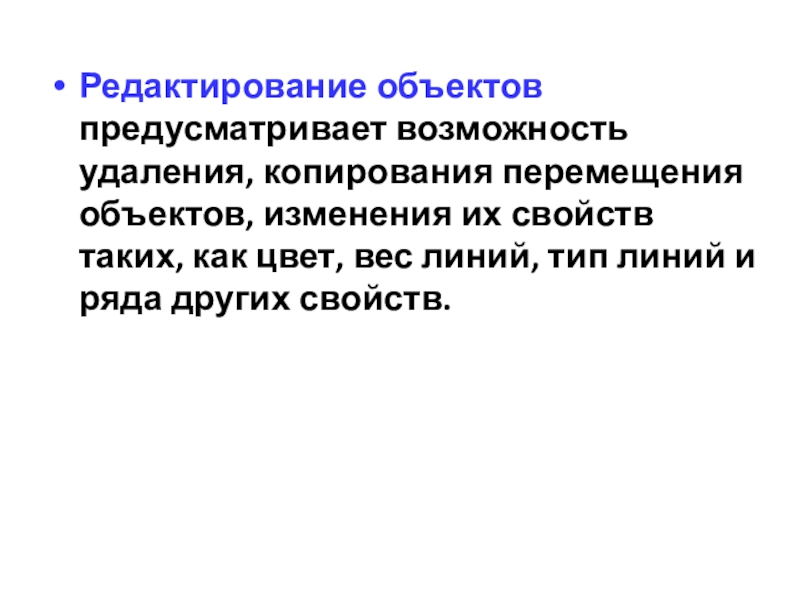

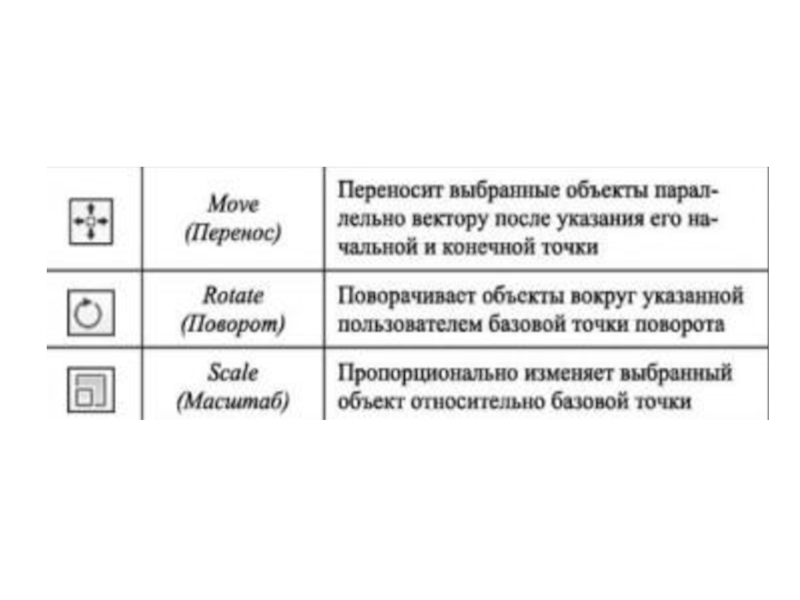

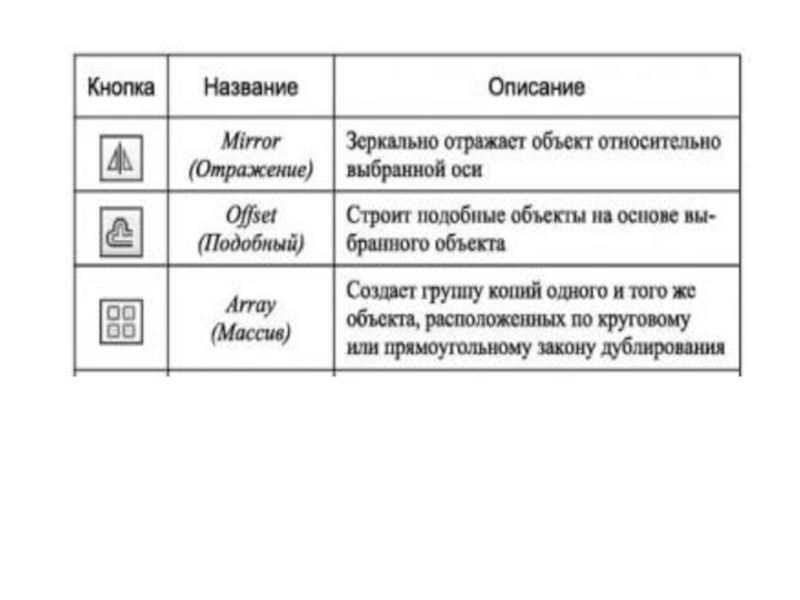

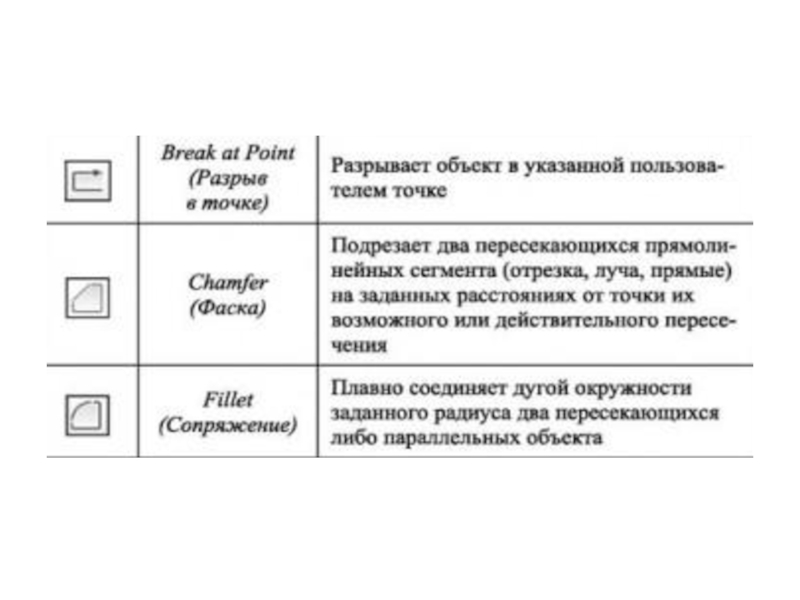

Слайд 69Редактирование объектов предусматривает возможность удаления, копирования перемещения объектов, изменения их свойств

таких, как цвет, вес линий, тип линий и ряда других свойств.
Редактирование объектов предусматривает возможность удаления, копирования перемещения объектов, изменения их свойств таких, как цвет, вес линий, тип

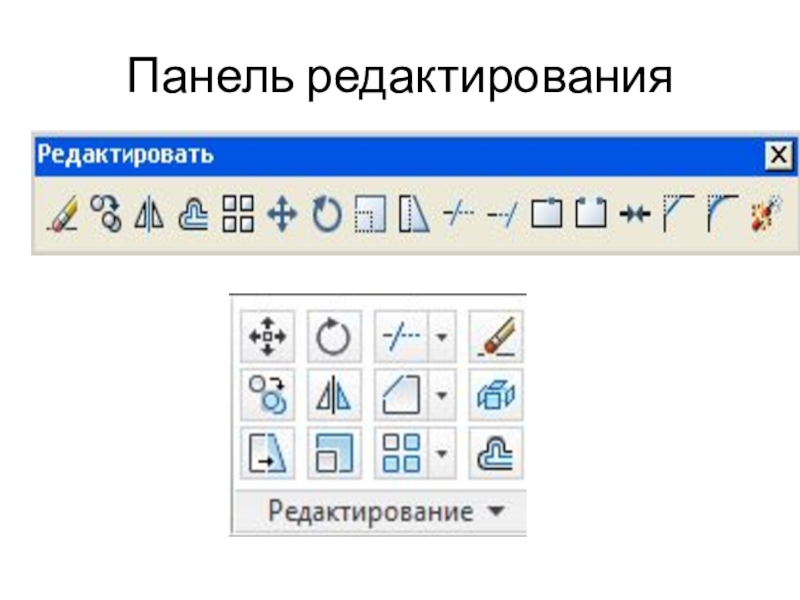

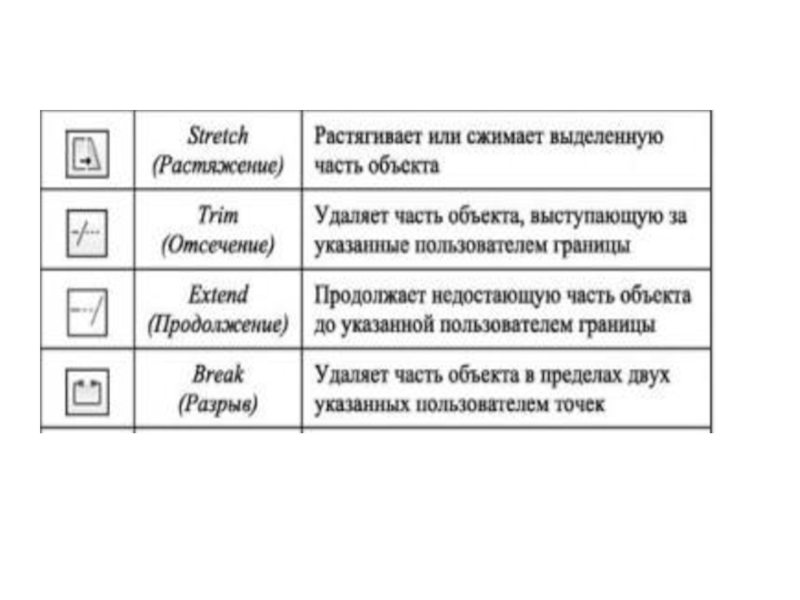

Слайд 70Панель редактирования

Панель редактирования

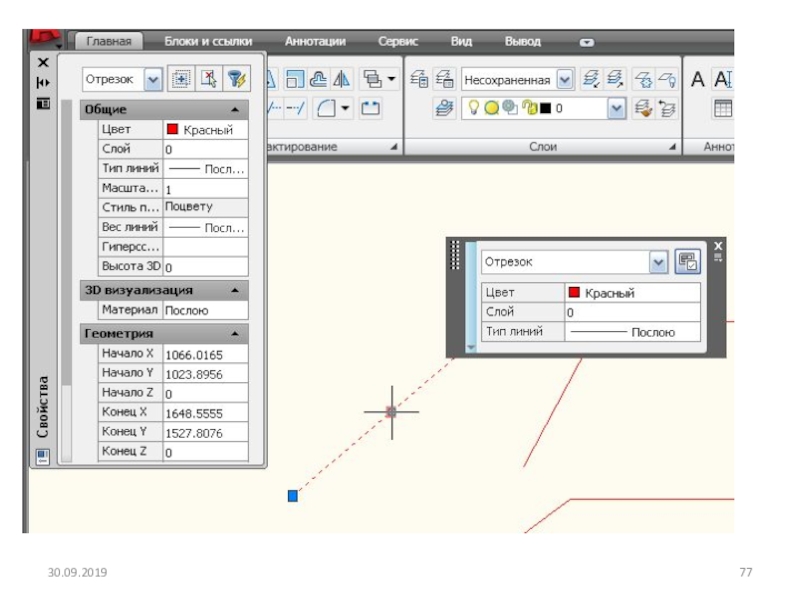

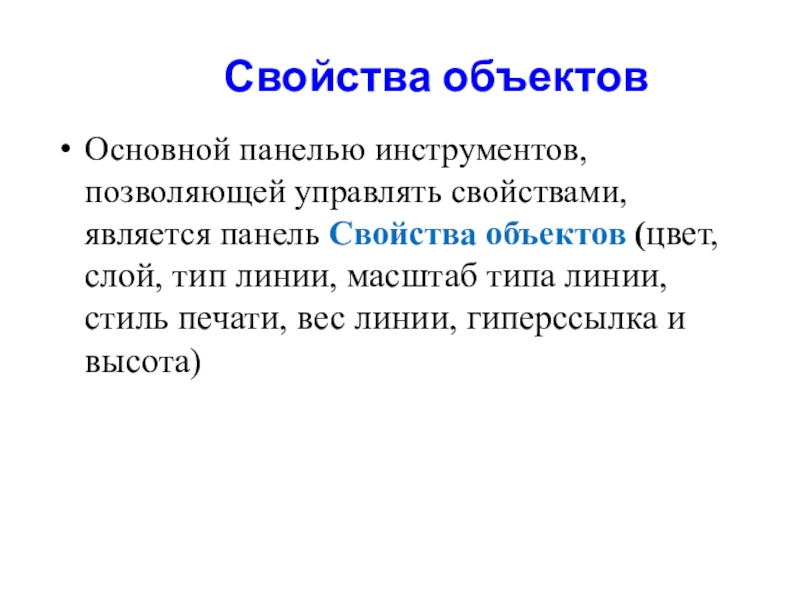

Слайд 75 Свойства объектов

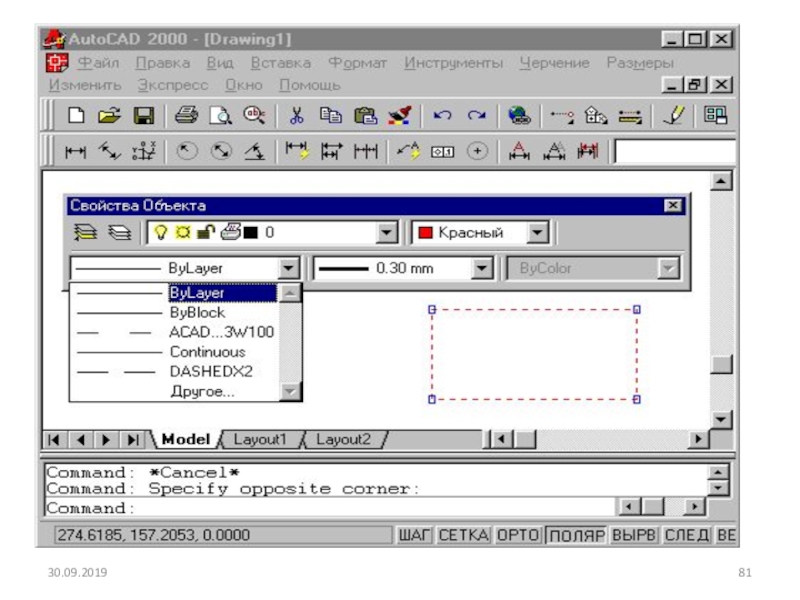

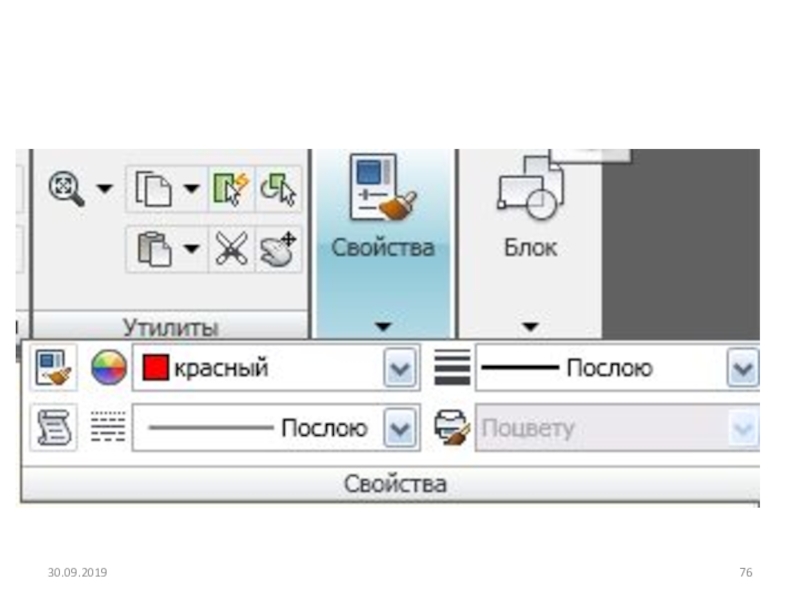

Основной панелью инструментов, позволяющей управлять свойствами, является панель Свойства

объектов (цвет, слой, тип линии, масштаб типа линии, стиль печати, вес линии, гиперссылка и высота)
Свойства объектов    Основной панелью инструментов, позволяющей управлять свойствами, является панель Свойства

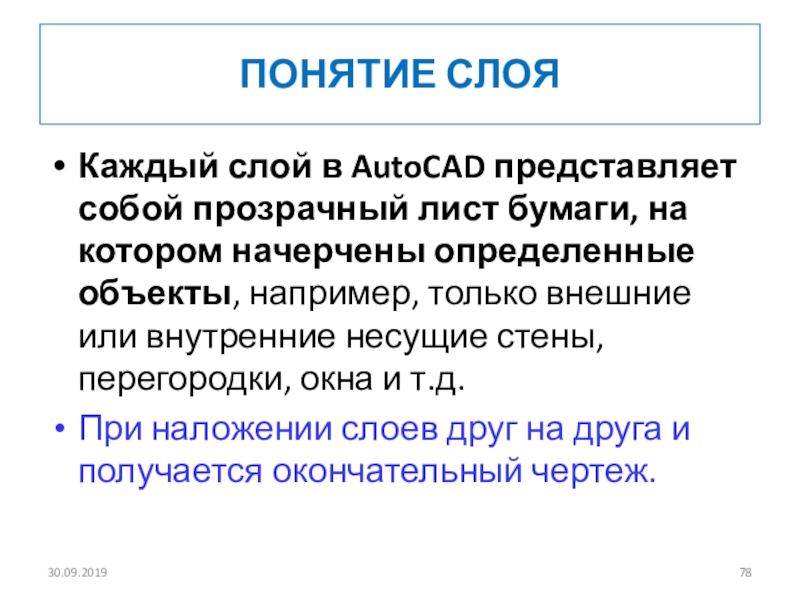

Слайд 78Понятие слоя
Каждый слой в AutoCAD представляет собой прозрачный лист бумаги,

на котором начерчены определенные объекты, например, только внешние или внутренние несущие стены, перегородки, окна и т.д.
При наложении слоев друг на друга и получается окончательный чертеж.

Понятие слоя Каждый слой в AutoCAD представляет собой прозрачный лист бумаги, на котором начерчены определенные объекты, например,

Слайд 79

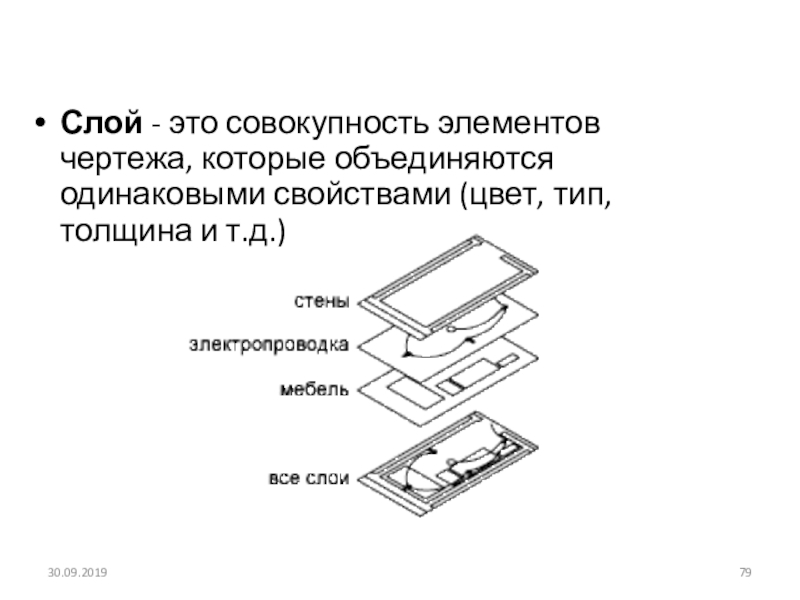

Слой - это совокупность элементов чертежа, которые объединяются одинаковыми свойствами (цвет,

тип, толщина и т.д.)

Слой - это совокупность элементов чертежа, которые объединяются одинаковыми свойствами (цвет, тип, толщина и т.д.)

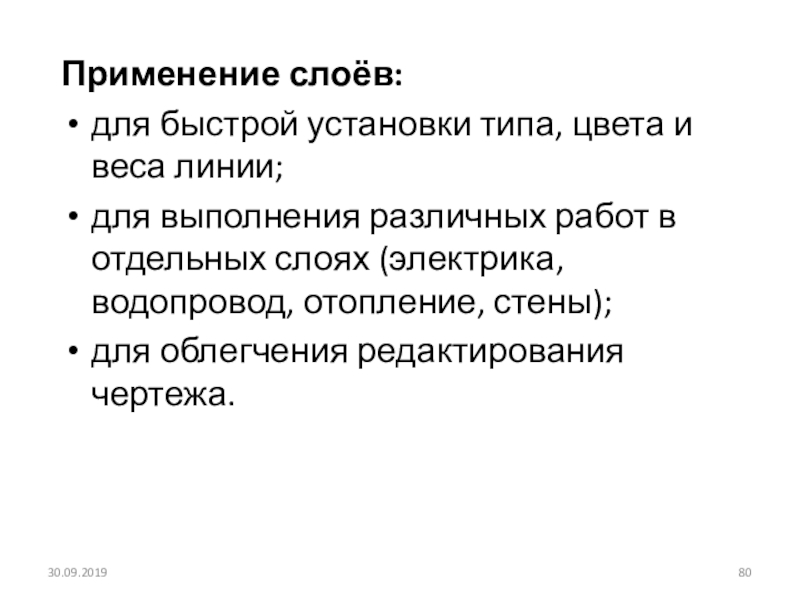

Слайд 80Применение слоёв:
для быстрой установки типа, цвета и веса линии;
для выполнения различных

работ в отдельных слоях (электрика, водопровод, отопление, стены);
для облегчения редактирования чертежа.

Применение слоёв:для быстрой установки типа, цвета и веса линии;для выполнения различных работ в отдельных слоях (электрика, водопровод,

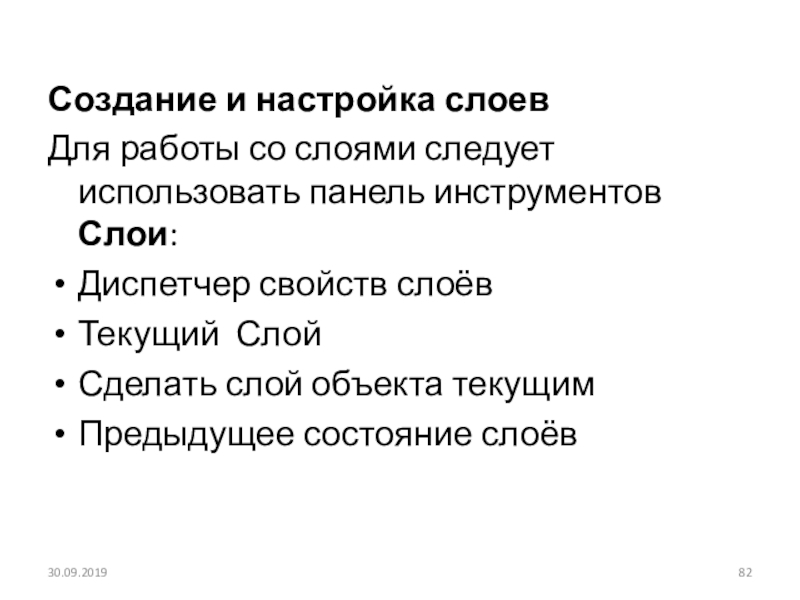

Слайд 82Создание и настройка слоев

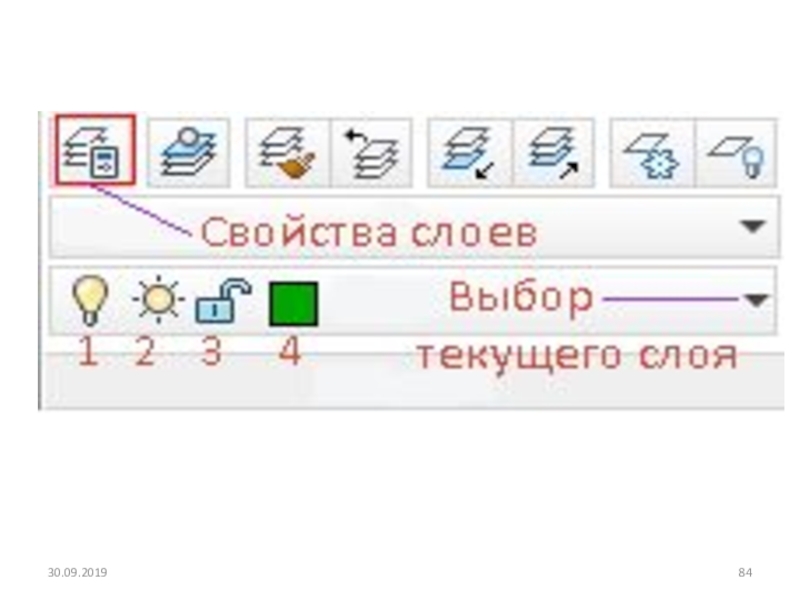

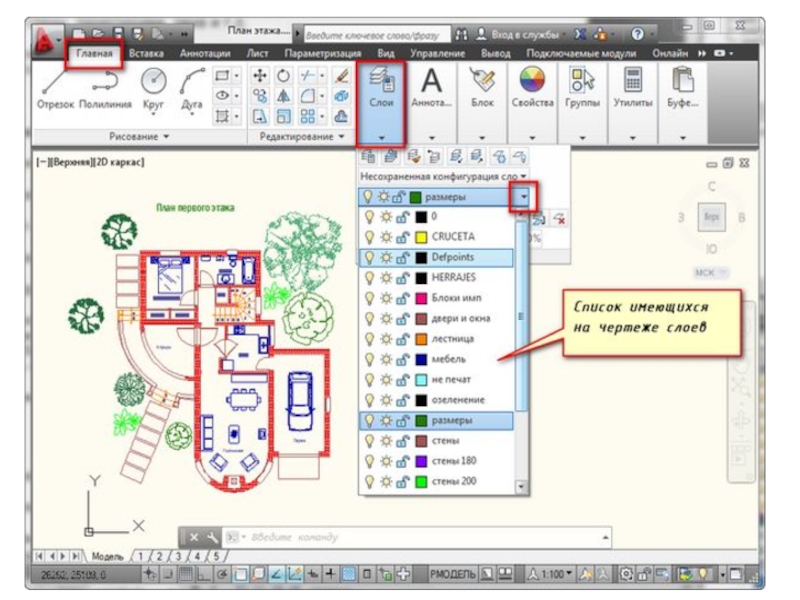

Для работы со слоями следует использовать панель инструментов

Слои:
Диспетчер свойств слоёв
Текущий Слой
Сделать слой объекта текущим
Предыдущее состояние слоёв

Создание и настройка слоевДля работы со слоями следует использовать панель инструментов Слои:Диспетчер свойств слоёвТекущий СлойСделать слой объекта

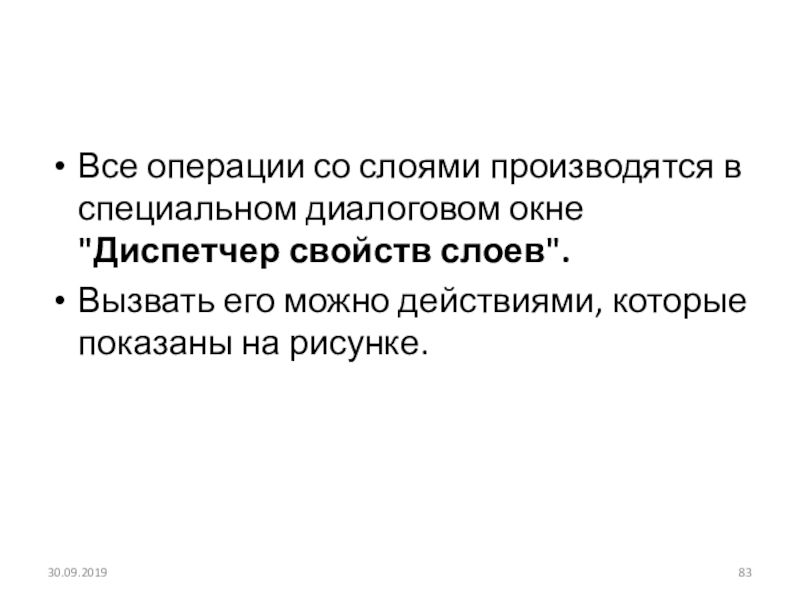

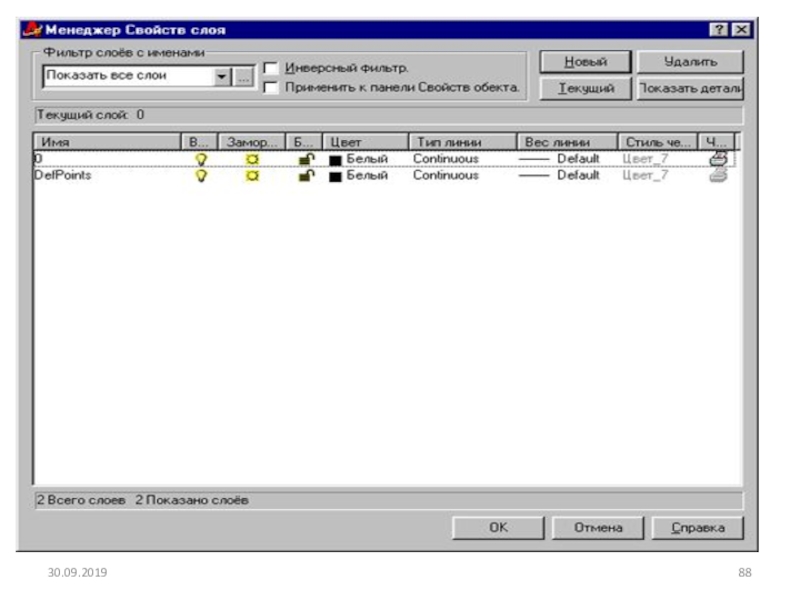

Слайд 83Все операции со слоями производятся в специальном диалоговом окне "Диспетчер свойств

слоев".

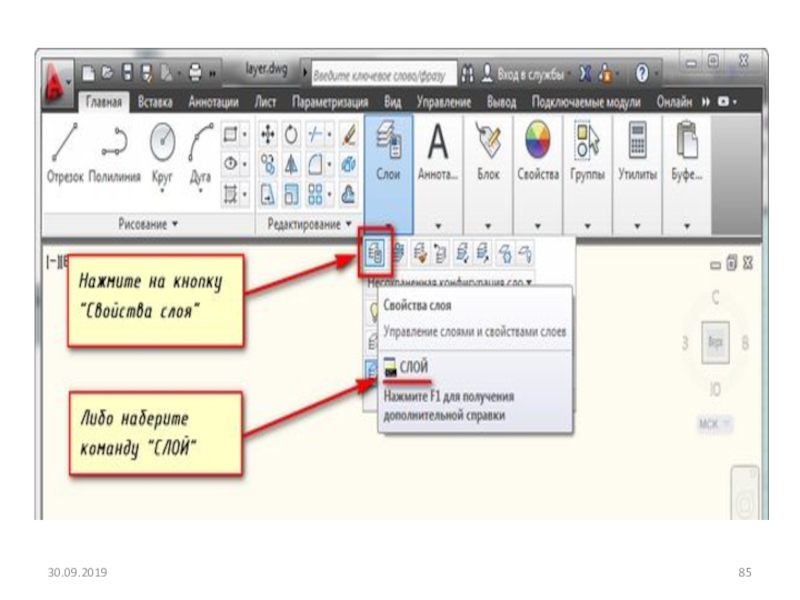

Вызвать его можно действиями, которые показаны на рисунке.

Все операции со слоями производятся в специальном диалоговом окне

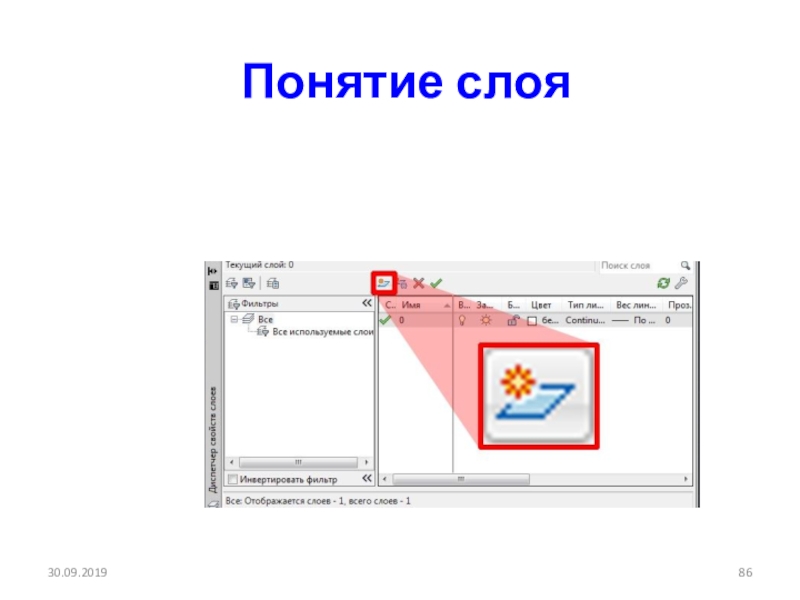

Слайд 86Понятие слоя

Понятие слоя

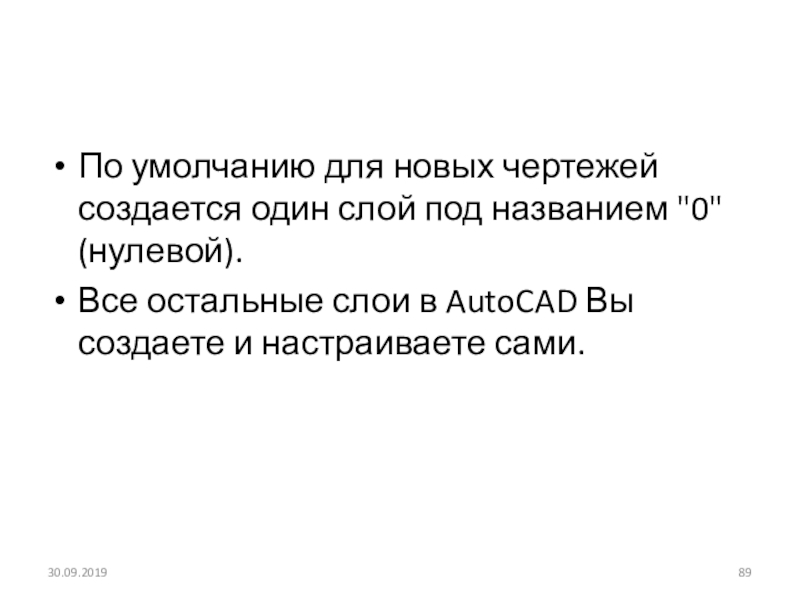

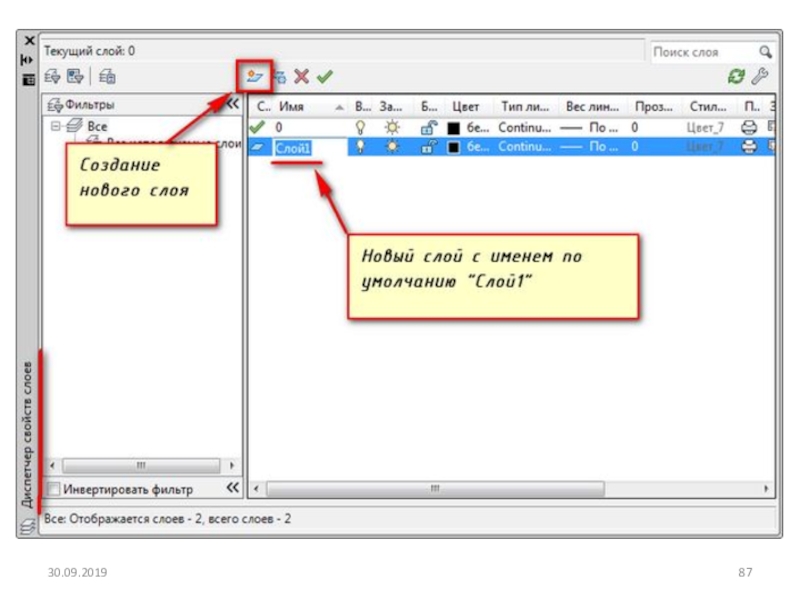

Слайд 89По умолчанию для новых чертежей создается один слой под названием "0"

(нулевой).
Все остальные слои в AutoCAD Вы создаете и настраиваете сами.

По умолчанию для новых чертежей создается один слой под названием

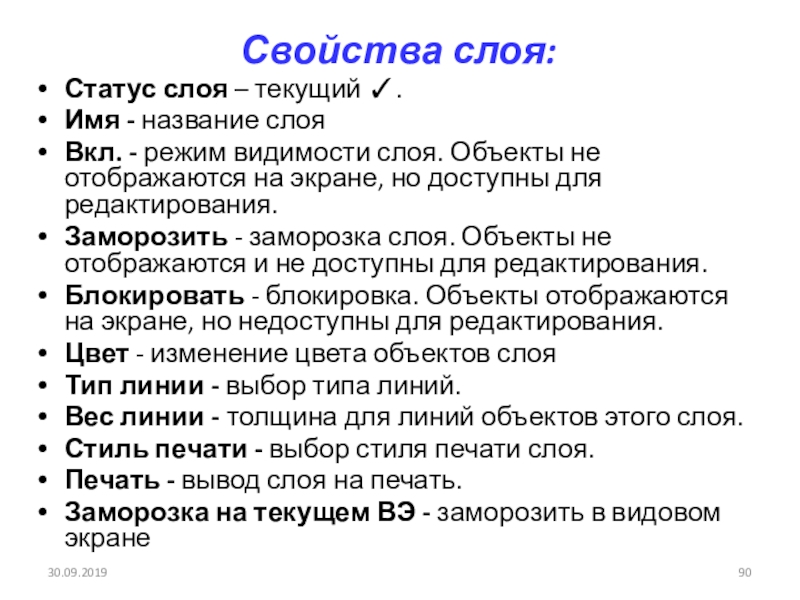

Слайд 90Свойства слоя:
Статус слоя – текущий .
Имя - название слоя
Вкл. - режим

видимости слоя. Объекты не отображаются на экране, но доступны для редактирования.
Заморозить - заморозка слоя. Объекты не отображаются и не доступны для редактирования.
Блокировать - блокировка. Объекты отображаются на экране, но недоступны для редактирования.
Цвет - изменение цвета объектов слоя
Тип линии - выбор типа линий.
Вес линии - толщина для линий объектов этого слоя.
Стиль печати - выбор стиля печати слоя.
Печать - вывод слоя на печать.
Заморозка на текущем ВЭ - заморозить в видовом экране
Свойства слоя:Статус слоя – текущий .Имя - название слояВкл. - режим видимости слоя. Объекты не отображаются на

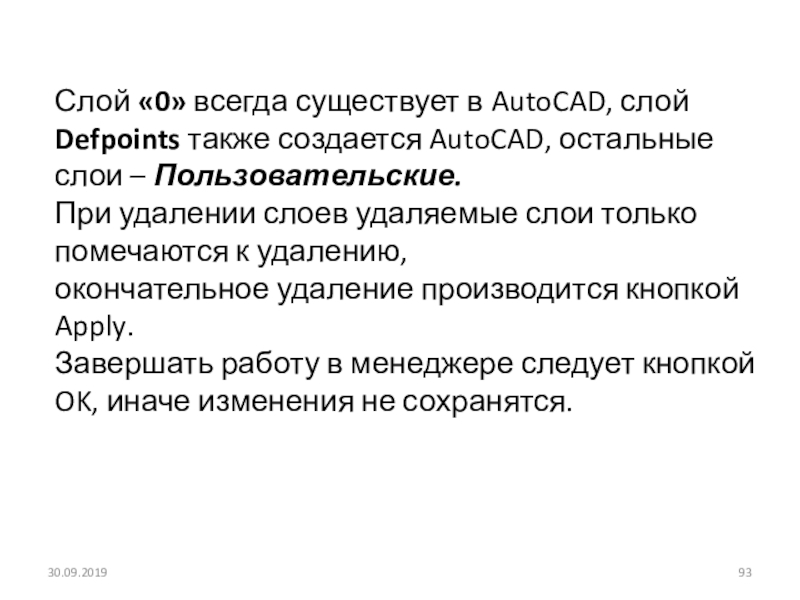

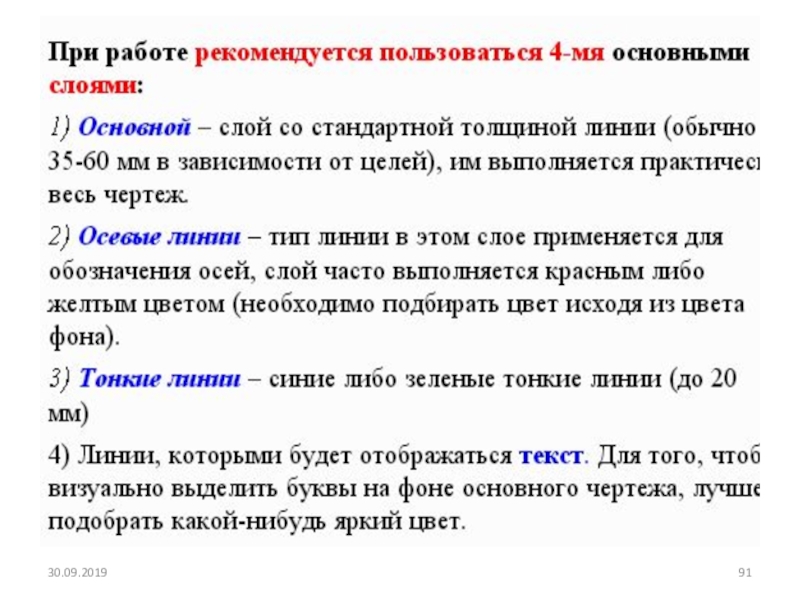

Слайд 93Слой «0» всегда существует в AutoCAD, слой
Defpoints также создается AutoCAD,

остальные слои – Пользовательские.
При удалении слоев удаляемые слои только помечаются к удалению,
окончательное удаление производится кнопкой Apply.
Завершать работу в менеджере следует кнопкой OK, иначе изменения не сохранятся.
Слой «0» всегда существует в AutoCAD, слой Defpoints также создается AutoCAD, остальные слои – Пользовательские. При удалении

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.


Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
