Презентация, доклад по графике на тему Нерезьбовые разъемные соединения (9 класс)
Содержание
- 1. Презентация по графике на тему Нерезьбовые разъемные соединения (9 класс)
- 2. ДЛЯ НАЧАЛА ПОВТОРИМ ПРОЙДЕННЫЙ МАТЕРИАЛ
- 3. Основным соединяющим элементом в резьбовом соединении является
- 4. Сравните конструктивное
- 5. Нерезьбовые разъемные соединенияшпоночные соединения;соединения штифтами;соединение шплинтами
- 6. Шпонка – стандартная деталь, помещаемая в специальное
- 7. Шпоночные соединенияСостоит из :-втулки-вала;шпонки.Обозначается:Шпонка 10*6*40-Призматическая шпонкаШпонки бывают призматические и сегментные.Шпонка сегм.8*15Шпонки применяют для передачи крутящего момента.
- 8. Штифт – это цилиндрический или конический стержень,

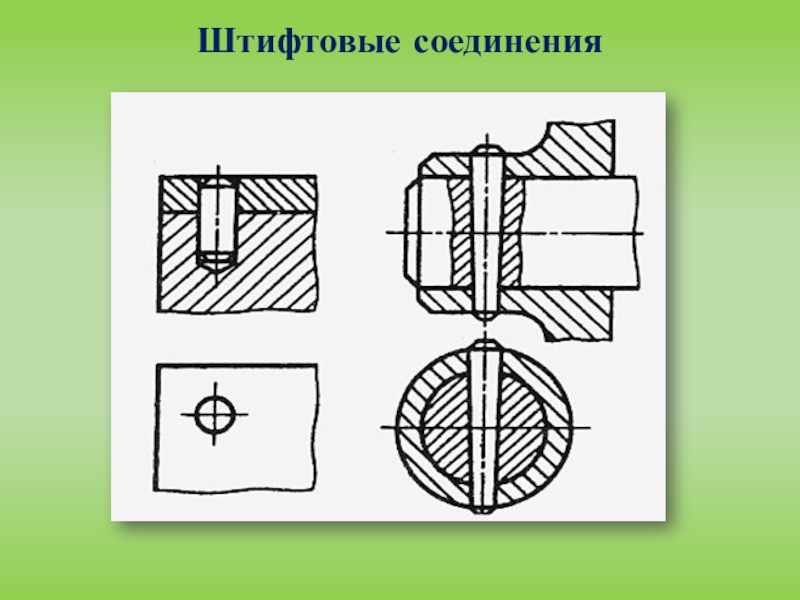

- 9. Штифтовые соединения
- 10. Шплинт – стержень, согнутый из проволоки полукруглого
- 11. Шплинтовые соединенияШплинты применяют для ограничения осевого перемещения деталей стопорения корончатых гаек.
- 12. Домашнее задание § 12.6

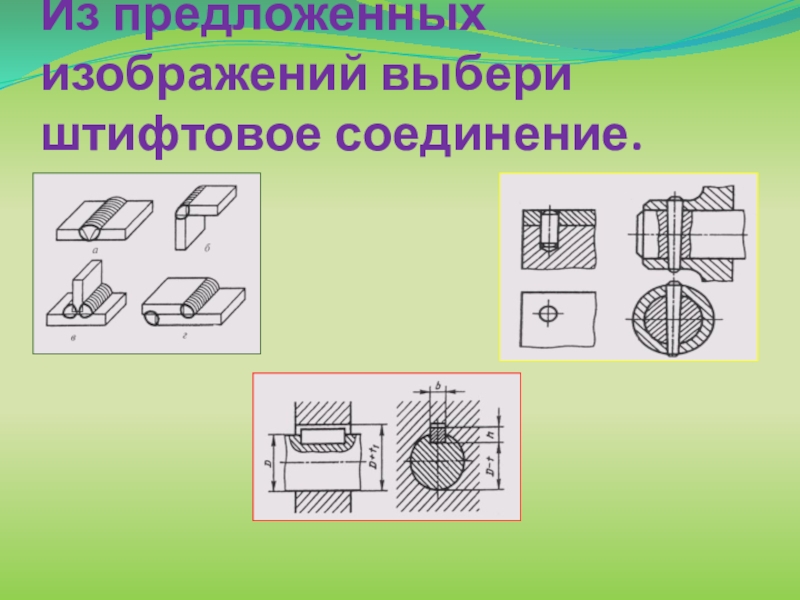

- 13. Из предложенных изображений выбери штифтовое соединение.

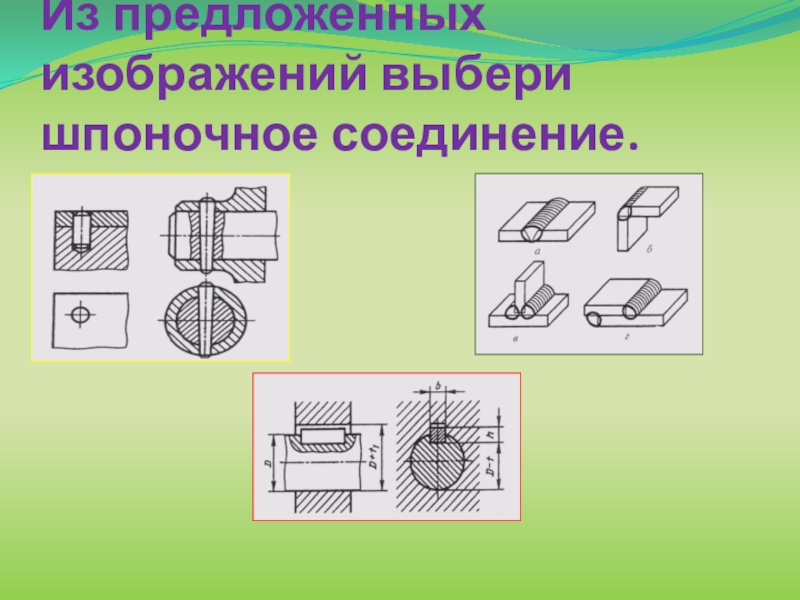

- 14. Из предложенных изображений выбери шпоночное соединение.

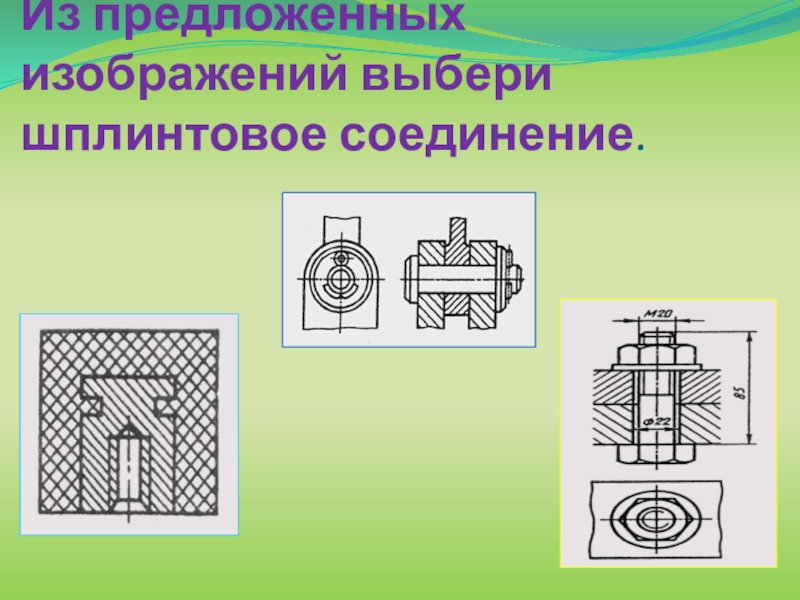

- 15. Из предложенных изображений выбери шплинтовое соединение.

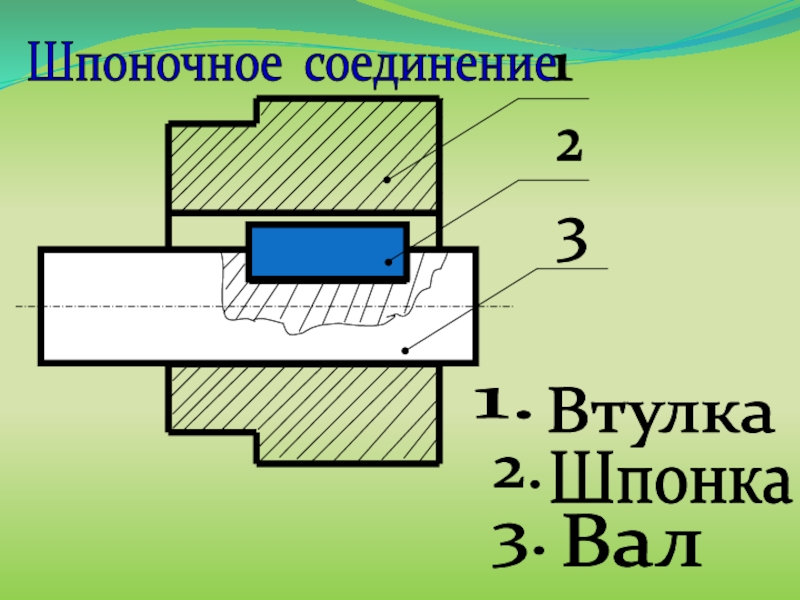

- 16. 123 1.Вал2.3.ШпонкаВтулкаШпоночное соединение
- 17. МОЛОДЦЫ! СПАСИБО ЗА ВНИМАНИЕ!
ДЛЯ НАЧАЛА ПОВТОРИМ ПРОЙДЕННЫЙ МАТЕРИАЛ

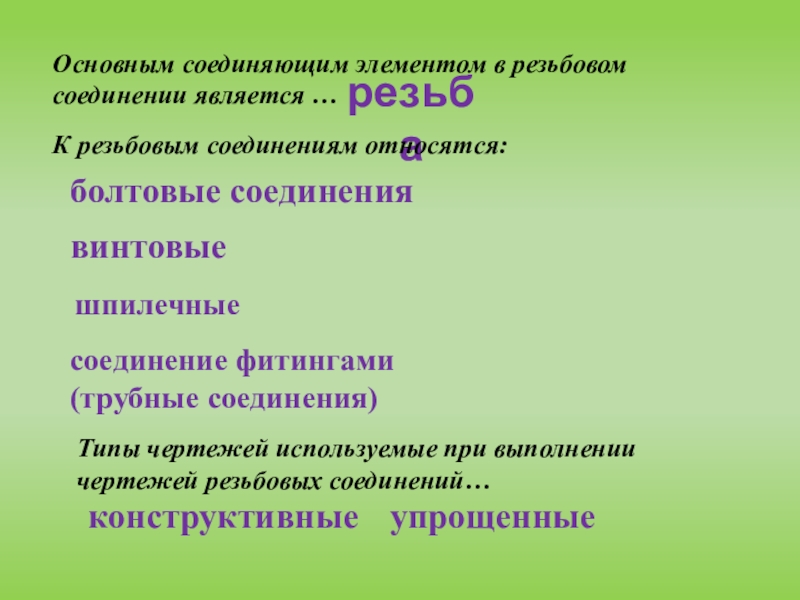

Слайд 3Основным соединяющим элементом в резьбовом соединении является …
резьба
К резьбовым соединениям относятся:
болтовые
соединения
винтовые
шпилечные
соединение фитингами
(трубные соединения)
Типы чертежей используемые при выполнении чертежей резьбовых соединений…
конструктивные
упрощенные
Слайд 4

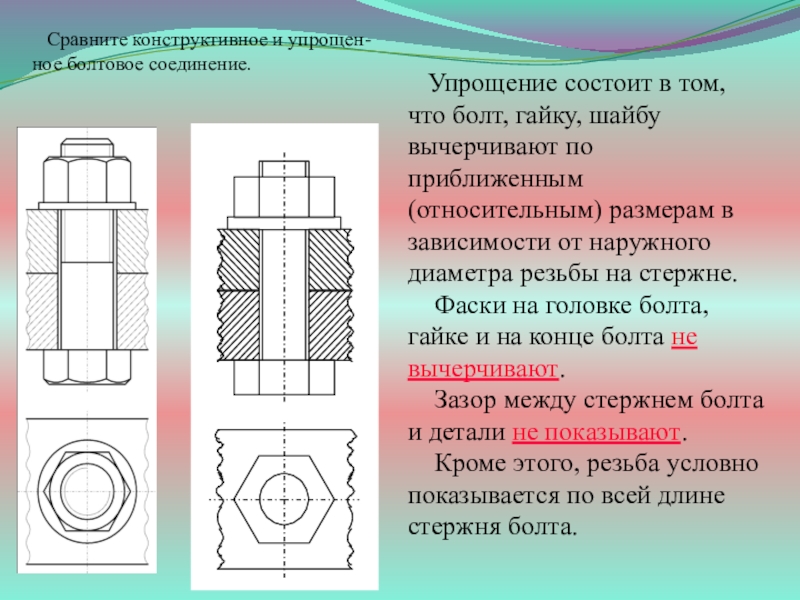

Сравните конструктивное и упрощен-ное болтовое соединение.
Упрощение состоит в том, что болт, гайку, шайбу вычерчивают по приближенным (относительным) размерам в зависимости от наружного диаметра резьбы на стержне.
Фаски на головке болта, гайке и на конце болта не вычерчивают.
Зазор между стержнем болта и детали не показывают.
Кроме этого, резьба условно показывается по всей длине стержня болта.
Слайд 5Нерезьбовые разъемные соединения
шпоночные соединения;
соединения штифтами;
соединение шплинтами

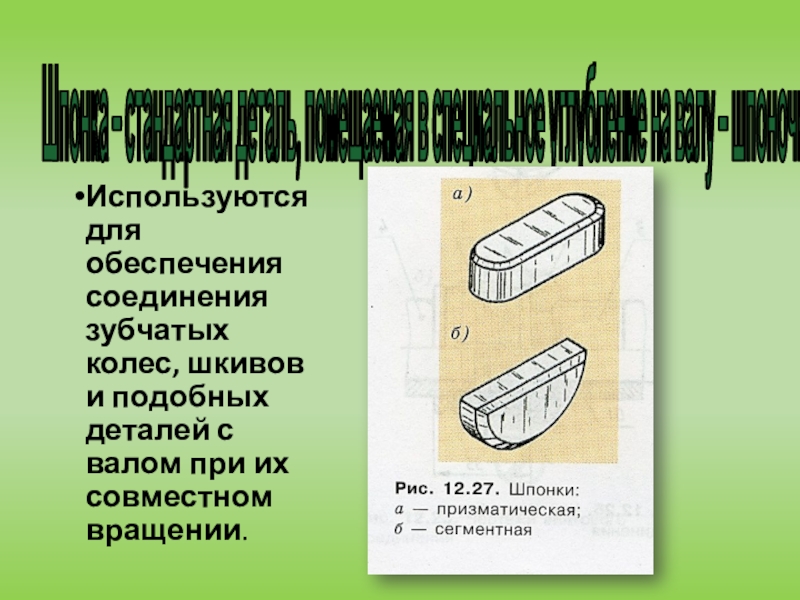

Слайд 6Шпонка – стандартная деталь, помещаемая в специальное углубление на валу –
шпоночный паз
Используются для обеспечения соединения зубчатых колес, шкивов и подобных деталей с валом при их совместном вращении.

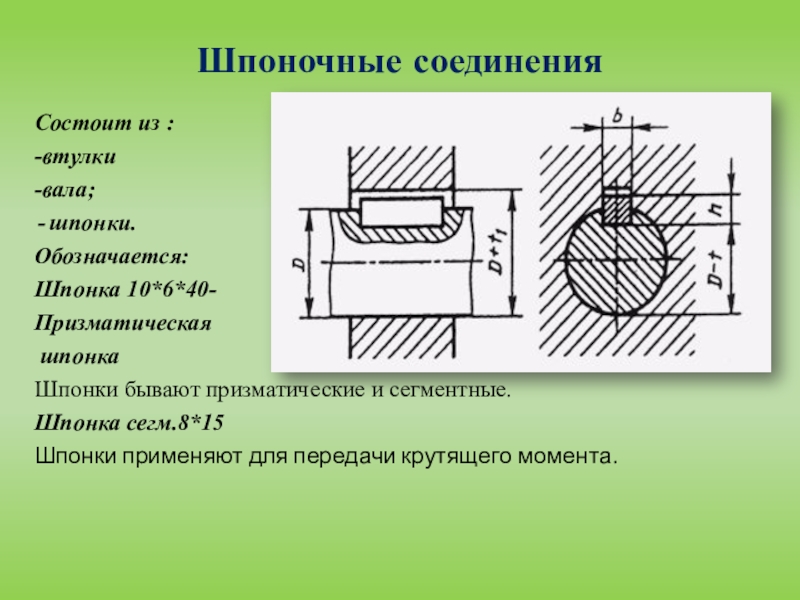

Слайд 7Шпоночные соединения
Состоит из :
-втулки
-вала;
шпонки.
Обозначается:
Шпонка 10*6*40-
Призматическая
шпонка
Шпонки бывают призматические и сегментные.
Шпонка сегм.8*15
Шпонки
применяют для передачи крутящего момента.

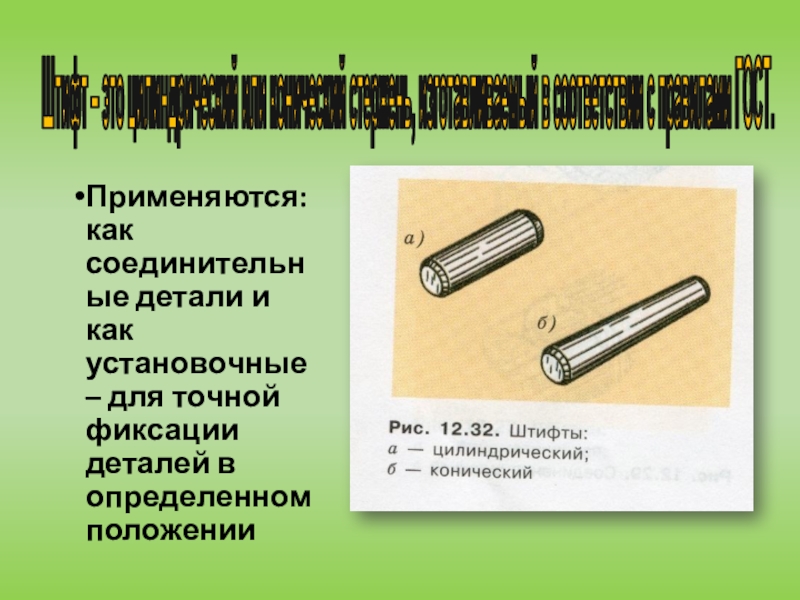

Слайд 8Штифт – это цилиндрический или конический стержень, изготавливаемый в соответствии с
правилами ГОСТ.
Применяются: как соединительные детали и как установочные – для точной фиксации деталей в определенном положении

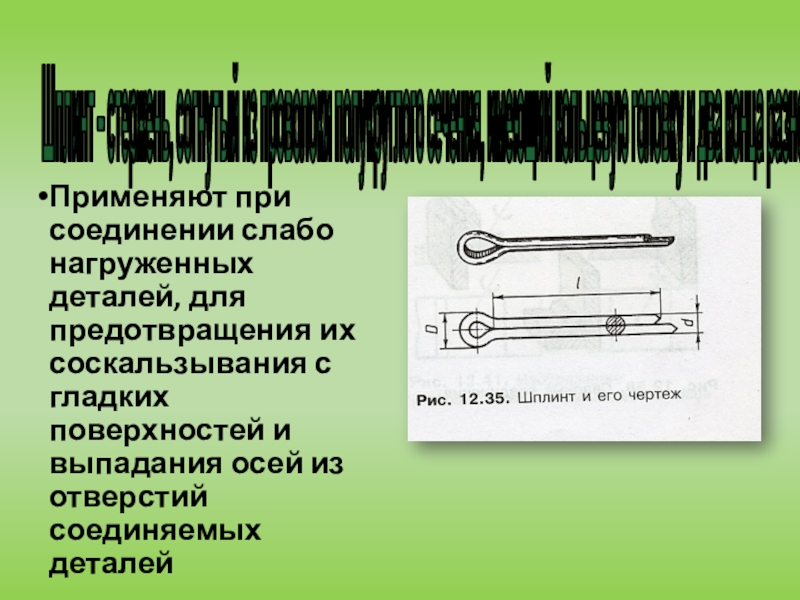

Слайд 10Шплинт – стержень, согнутый из проволоки полукруглого сечения, имеющий кольцевую головку
и два конца разной длины.
Применяют при соединении слабо нагруженных деталей, для предотвращения их соскальзывания с гладких поверхностей и выпадания осей из отверстий соединяемых деталей

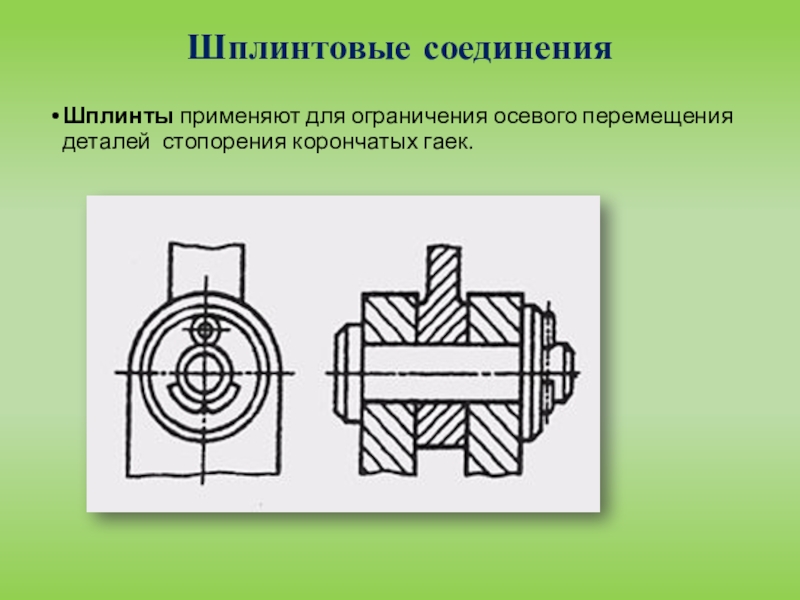

Слайд 11Шплинтовые соединения
Шплинты применяют для ограничения осевого перемещения деталей стопорения корончатых гаек.
