Презентация, доклад по горным машинам и комплексам на тему Узкозахватные очистные комбайны(Спец. ГЭ)

Содержание

Тақырып / Тема : ОЧИСТНЫЕ УЗКОЗАХВАТНЫЕ КОМБАЙНЫ

Слайд 1Күні/айы / Дата 8. 10. 15. Тобы / Группа НГЭ-13 Пән

/ Предмет: Горные машины и комплексы

Преподаватель: Виноградова Ю. Я.
2015

Күні/айы / Дата 8. 10. 15.		 Тобы / Группа НГЭ-13   Пән / Предмет:  Горные

Слайд 2Тақырып / Тема : ОЧИСТНЫЕ УЗКОЗАХВАТНЫЕ КОМБАЙНЫ

Тақырып / Тема :   ОЧИСТНЫЕ УЗКОЗАХВАТНЫЕ КОМБАЙНЫ

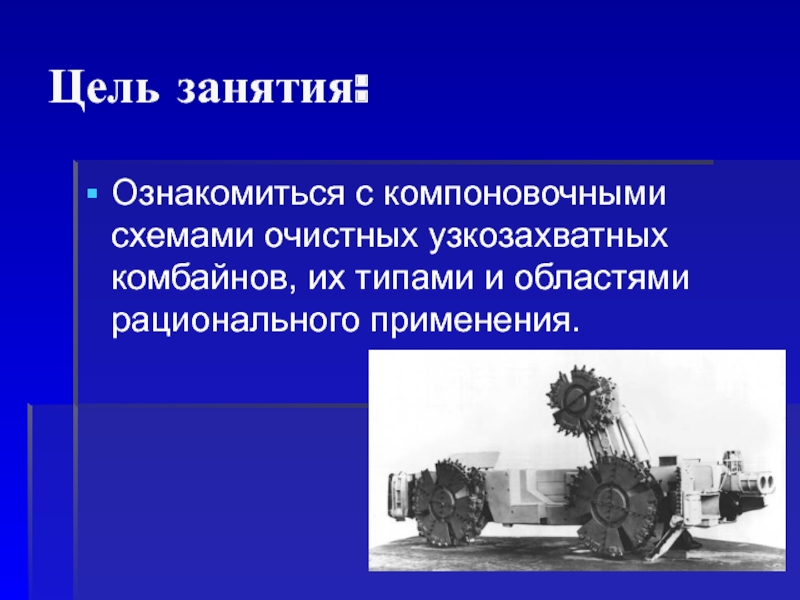

Слайд 3Цель занятия:
Ознакомиться с компоновочными схемами очистных узкозахватных комбайнов, их типами и

областями рационального применения.
Цель занятия:Ознакомиться с компоновочными схемами очистных узкозахватных комбайнов, их типами и областями рационального применения.

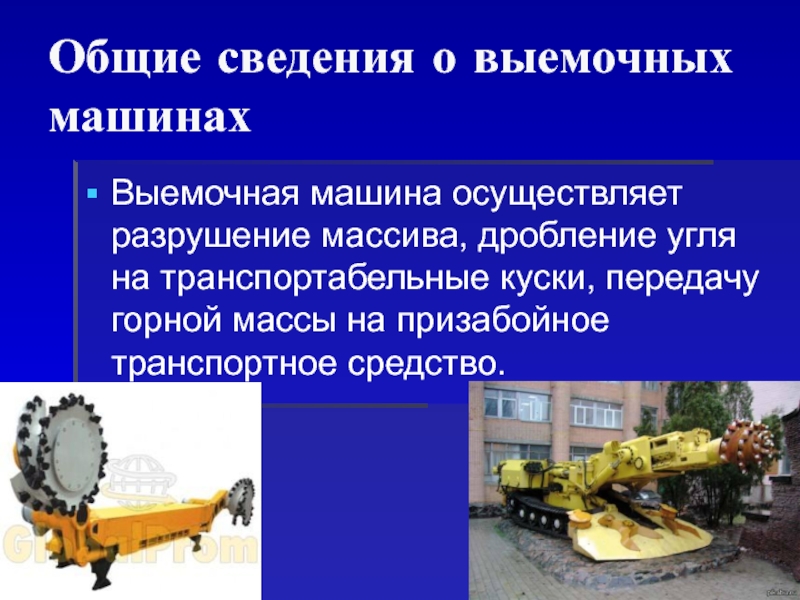

Слайд 4Общие сведения о выемочных машинах
Выемочная машина осуществляет разрушение массива, дробление

угля на транспортабельные куски, передачу горной массы на призабойное транспортное средство.
Общие сведения о выемочных машинах Выемочная машина осуществляет разрушение массива, дробление угля на транспортабельные куски, передачу горной

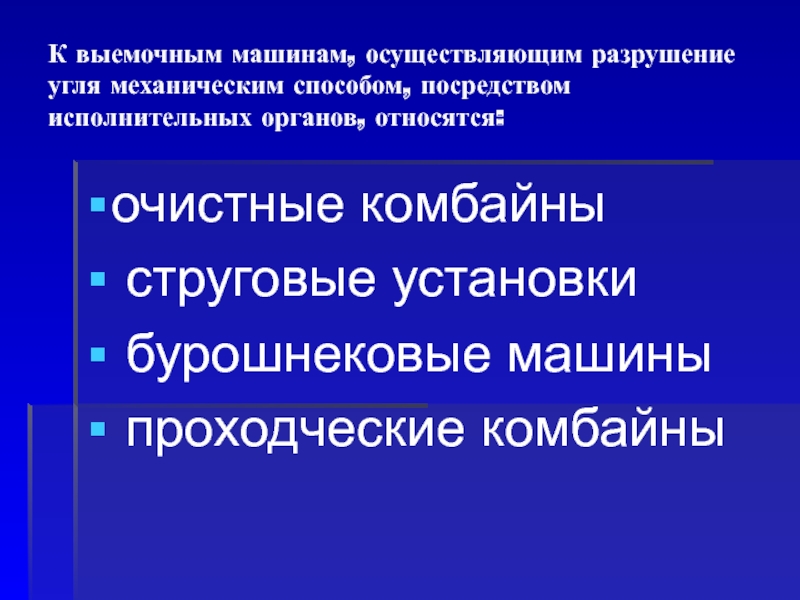

Слайд 5К выемочным машинам, осуществляющим разрушение угля механическим способом, посредством исполнительных органов,

относятся:

очистные комбайны
струговые установки
бурошнековые машины
проходческие комбайны

К выемочным машинам, осуществляющим разрушение угля механическим способом, посредством исполнительных органов, относятся:очистные комбайны струговые установки бурошнековые машины

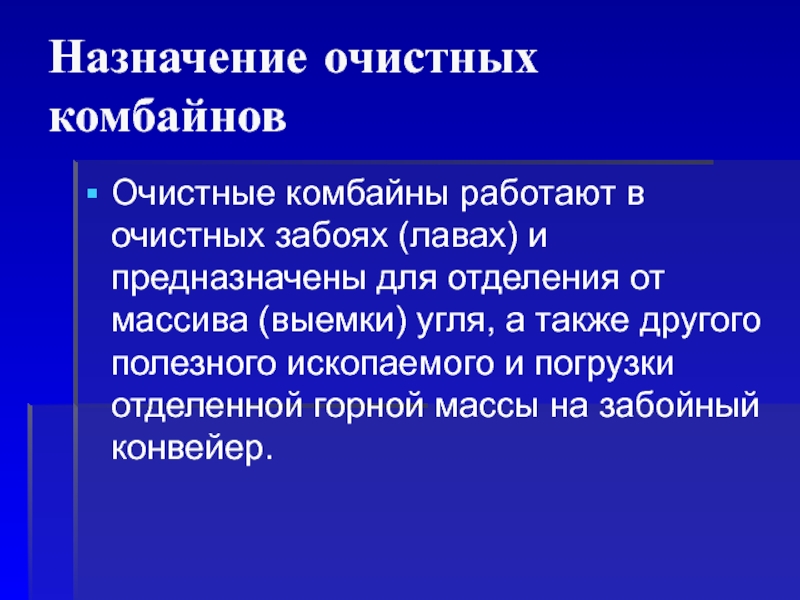

Слайд 6Назначение очистных комбайнов
Очистные комбайны работают в очистных забоях (лавах) и

предназначены для отделения от массива (выемки) угля, а также другого полезного ископаемого и погрузки отделенной горной массы на забойный конвейер.
Назначение очистных комбайнов Очистные комбайны работают в очистных забоях (лавах) и предназначены для отделения от массива (выемки)

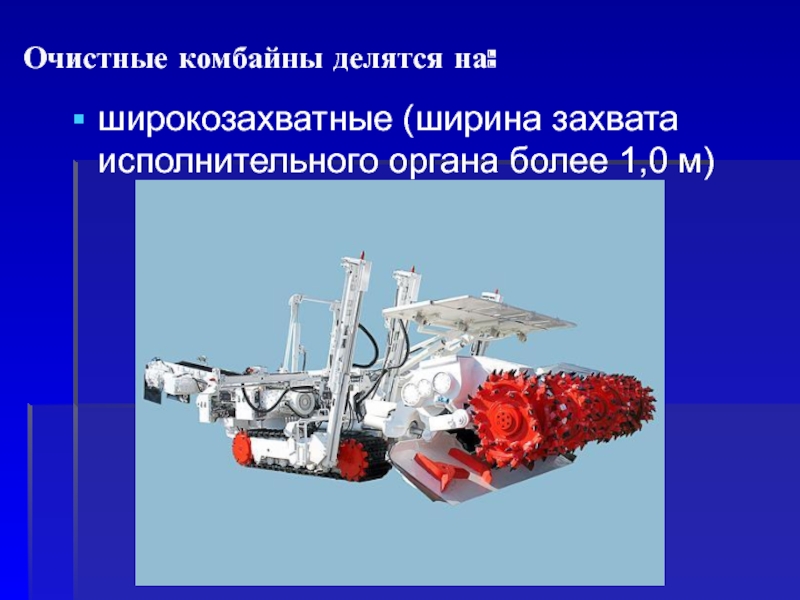

Слайд 7Очистные комбайны делятся на:
широкозахватные (ширина захвата исполнительного органа более 1,0 м)



Очистные комбайны делятся на:широкозахватные (ширина захвата исполнительного органа более 1,0 м)

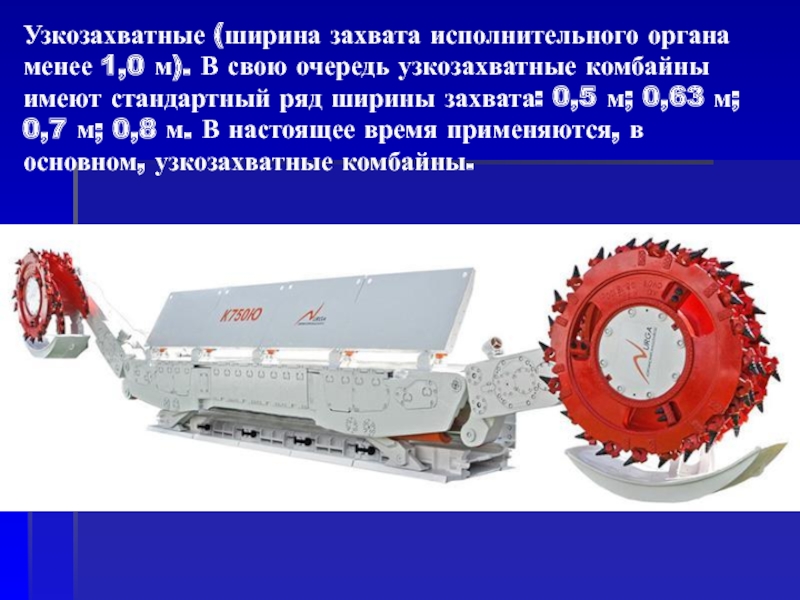

Слайд 8Узкозахватные (ширина захвата исполнительного органа менее 1,0 м). В свою очередь

узкозахватные комбайны имеют стандартный ряд ширины захвата: 0,5 м; 0,63 м; 0,7 м; 0,8 м. В настоящее время применяются, в основном, узкозахватные комбайны.


Узкозахватные (ширина захвата исполнительного органа менее 1,0 м). В свою очередь узкозахватные комбайны имеют стандартный ряд ширины

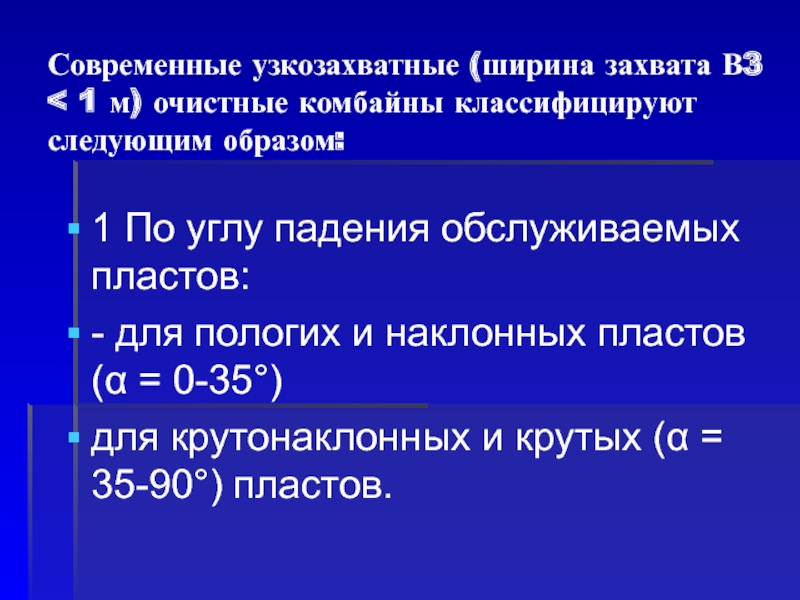

Слайд 9Современные узкозахватные (ширина захвата В3 < 1 м) очистные комбайны классифицируют

следующим образом:

1 По углу падения обслуживаемых пластов:
- для пологих и наклонных пластов (α = 0-35°)
для крутонаклонных и крутых (α = 35-90°) пластов.

Современные узкозахватные (ширина захвата В3 < 1 м) очистные комбайны классифицируют следующим образом:1 По углу падения обслуживаемых

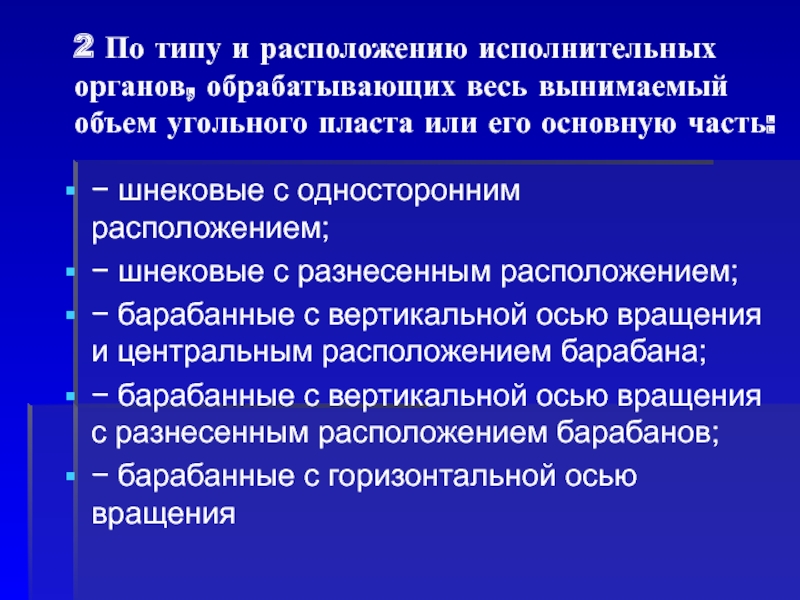

Слайд 102 По типу и расположению исполнительных органов, обрабатывающих весь вынимаемый объем

угольного пласта или его основную часть:

− шнековые с односторонним расположением;
− шнековые с разнесенным расположением;
− барабанные с вертикальной осью вращения и центральным расположением барабана;
− барабанные с вертикальной осью вращения с разнесенным расположением барабанов;
− барабанные с горизонтальной осью вращения

2 По типу и расположению исполнительных органов, обрабатывающих весь вынимаемый объем угольного пласта или его основную часть:−

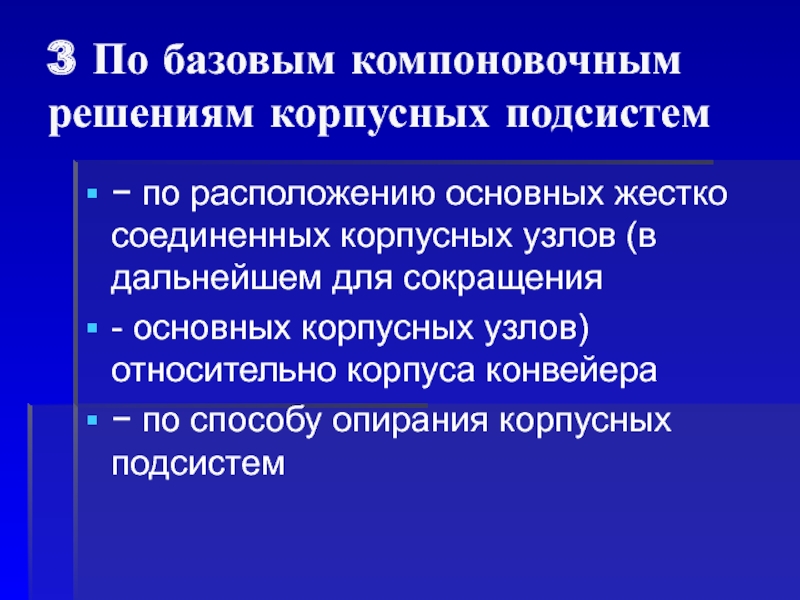

Слайд 113 По базовым компоновочным решениям корпусных подсистем
− по расположению основных жестко

соединенных корпусных узлов (в дальнейшем для сокращения
- основных корпусных узлов) относительно корпуса конвейера
− по способу опирания корпусных подсистем
3 По базовым компоновочным решениям корпусных подсистем− по расположению основных жестко соединенных корпусных узлов (в дальнейшем для

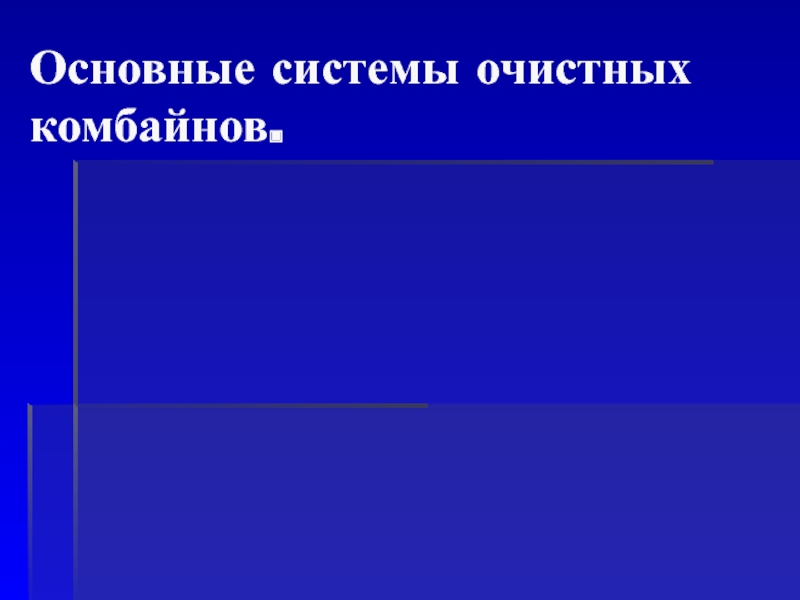

Слайд 12Основные системы очистных комбайнов.

Основные системы очистных комбайнов.

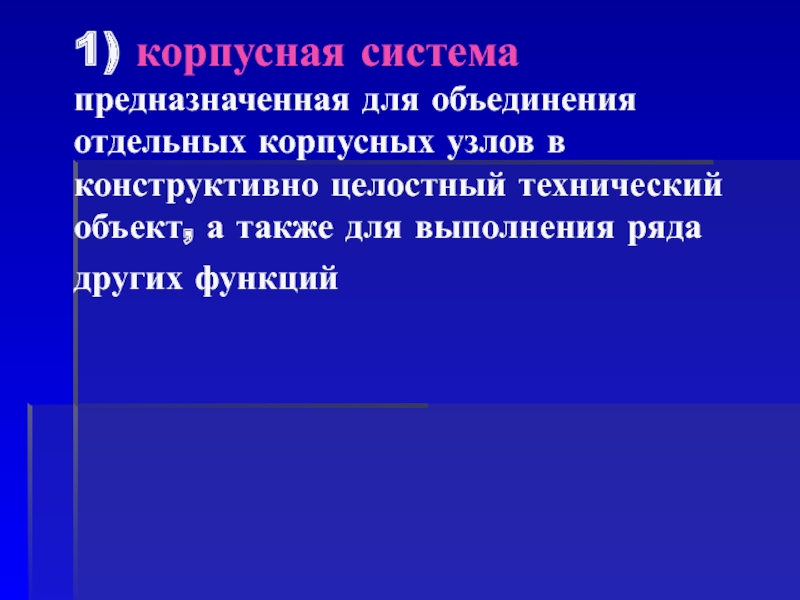

Слайд 131) корпусная система предназначенная для объединения отдельных корпусных узлов в конструктивно

целостный технический объект, а также для выполнения ряда других функций


1) корпусная система предназначенная для объединения отдельных корпусных узлов в конструктивно целостный технический объект, а также для

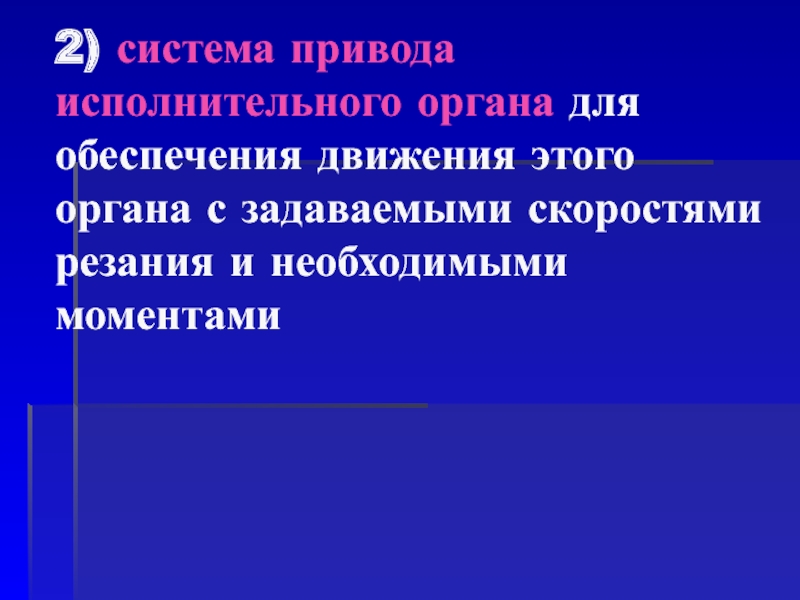

Слайд 142) система привода исполнительного органа для обеспечения движения этого органа с

задаваемыми скоростями резания и необходимыми моментами


2) система привода исполнительного органа для обеспечения движения этого органа с задаваемыми скоростями резания и необходимыми моментами

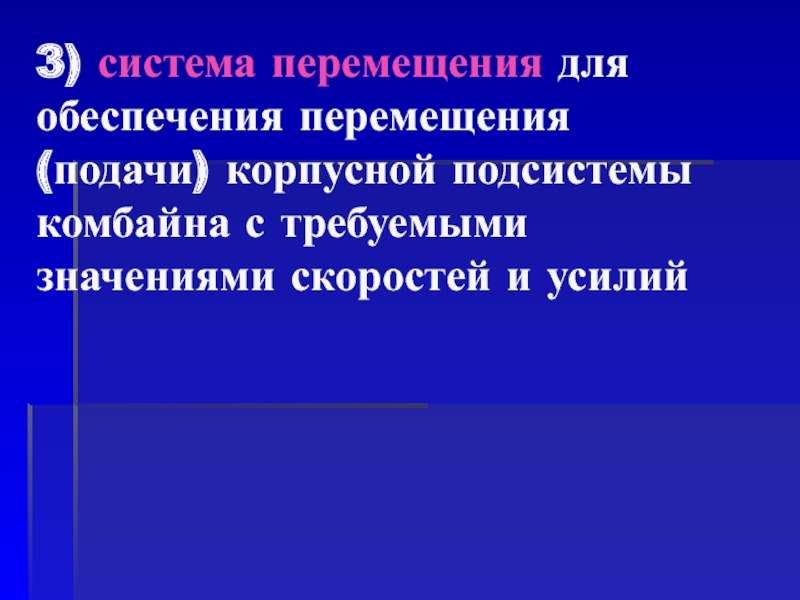

Слайд 153) система перемещения для обеспечения перемещения (подачи) корпусной подсистемы комбайна с

требуемыми значениями скоростей и усилий


3) система перемещения для обеспечения перемещения (подачи) корпусной подсистемы комбайна с требуемыми значениями скоростей и усилий

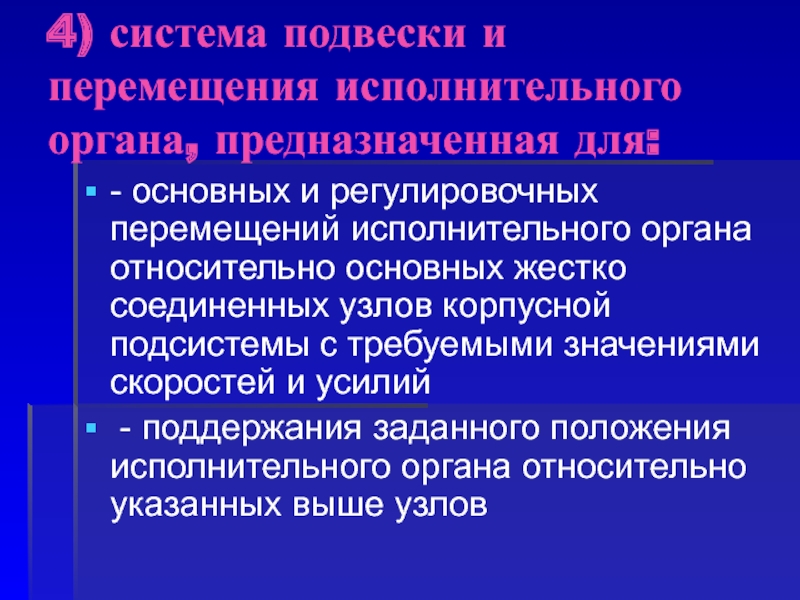

Слайд 164) система подвески и перемещения исполнительного органа, предназначенная для:
- основных и

регулировочных перемещений исполнительного органа относительно основных жестко соединенных узлов корпусной подсистемы с требуемыми значениями скоростей и усилий
- поддержания заданного положения исполнительного органа относительно указанных выше узлов
4) система подвески и перемещения исполнительного органа, предназначенная для:- основных и регулировочных перемещений исполнительного органа относительно основных

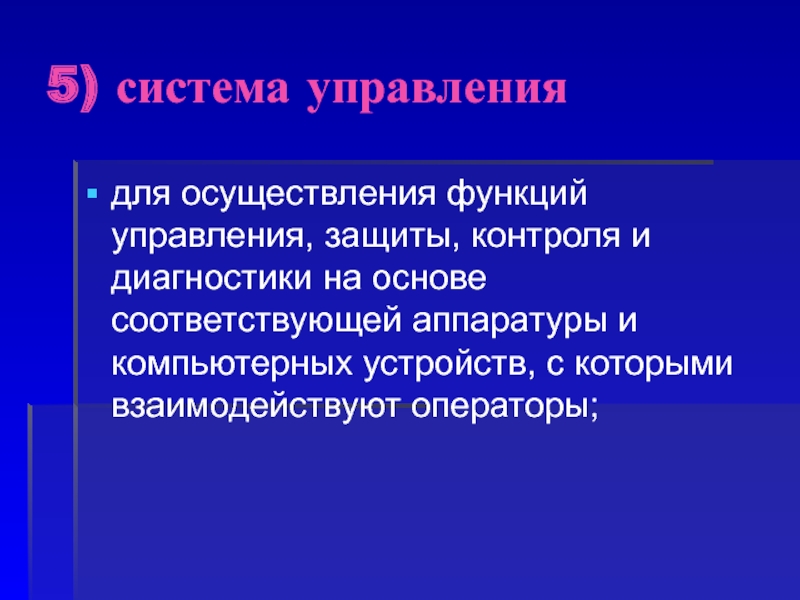

Слайд 175) система управления
для осуществления функций управления, защиты, контроля и диагностики на

основе соответствующей аппаратуры и компьютерных устройств, с которыми взаимодействуют операторы;
5) система управлениядля осуществления функций управления, защиты, контроля и диагностики на основе соответствующей аппаратуры и компьютерных устройств,

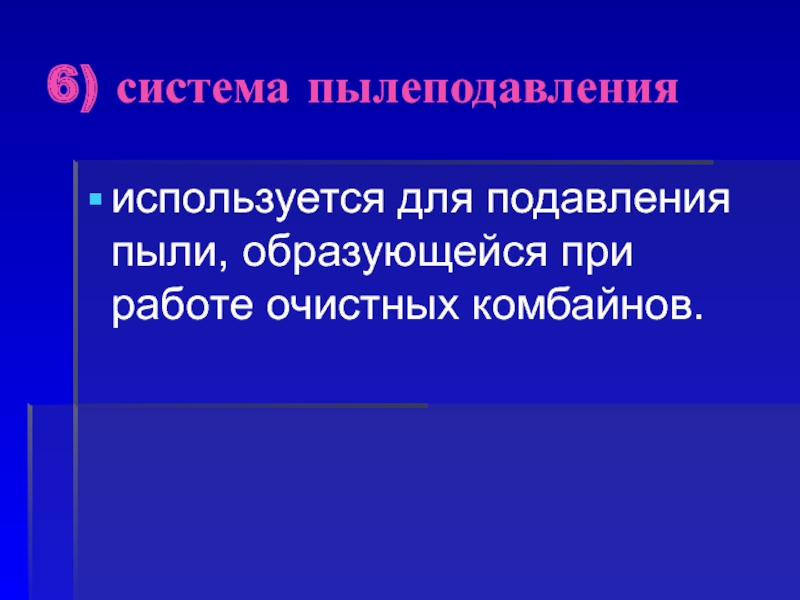

Слайд 186) система пылеподавления
используется для подавления пыли, образующейся при работе очистных комбайнов.

6) система пылеподавленияиспользуется для подавления пыли, образующейся при работе очистных комбайнов.

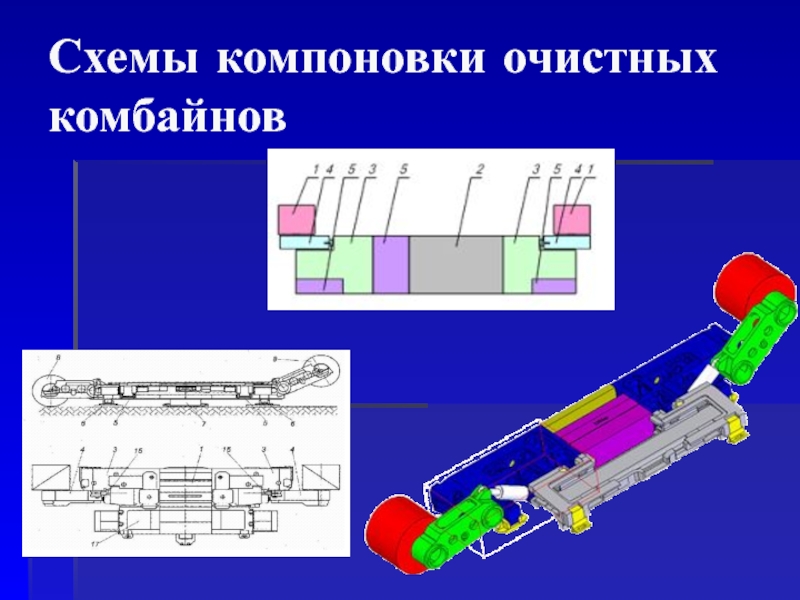

Слайд 19Схемы компоновки очистных комбайнов






Схемы компоновки очистных комбайнов

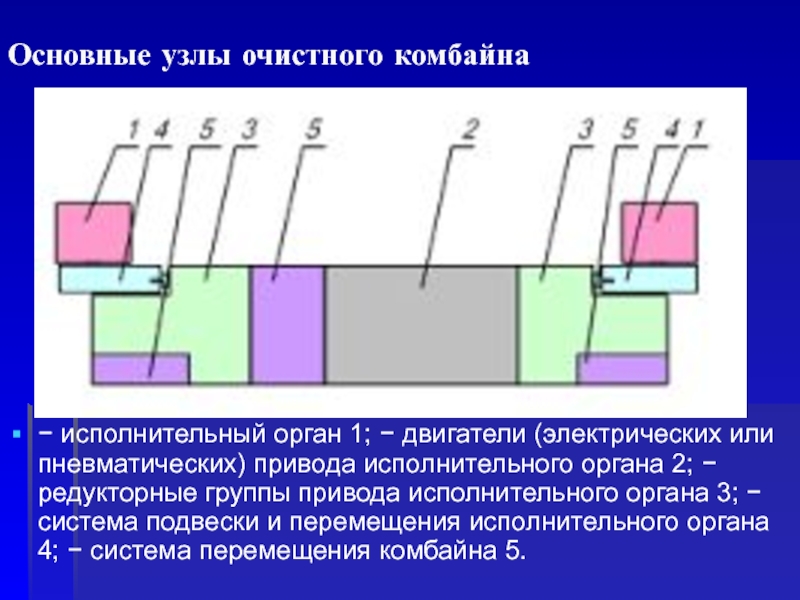

Слайд 20Основные узлы очистного комбайна
− исполнительный орган 1; − двигатели (электрических

или пневматических) привода исполнительного органа 2; − редукторные группы привода исполнительного органа 3; − система подвески и перемещения исполнительного органа 4; − система перемещения комбайна 5.
Основные узлы очистного комбайна − исполнительный орган 1; − двигатели (электрических или пневматических) привода исполнительного органа 2;

Слайд 21

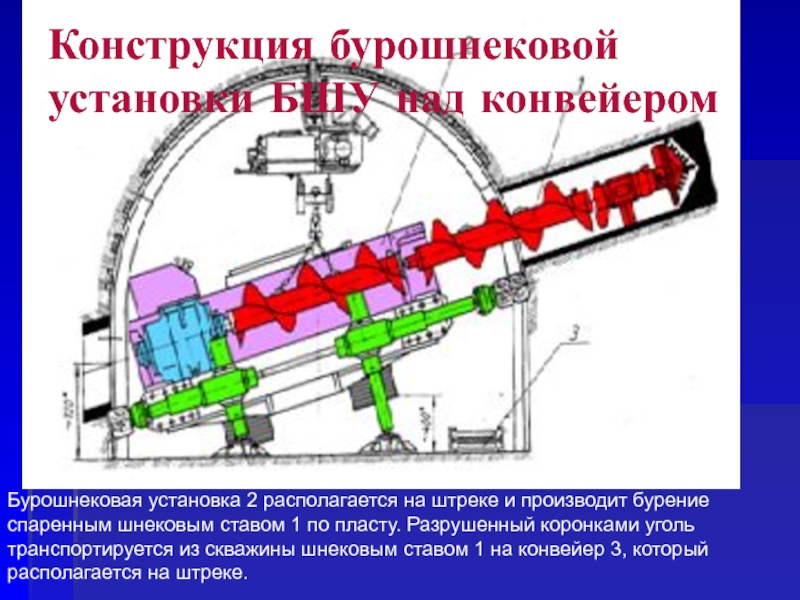

Бурошнековая установка 2 располагается на штреке и производит бурение спаренным

шнековым ставом 1 по пласту. Разрушенный коронками уголь транспортируется из скважины шнековым ставом 1 на конвейер 3, который располагается на штреке.

Конструкция бурошнековой установки БШУ над конвейером

Бурошнековая установка 2 располагается на штреке и производит бурение спаренным шнековым ставом 1 по пласту. Разрушенный

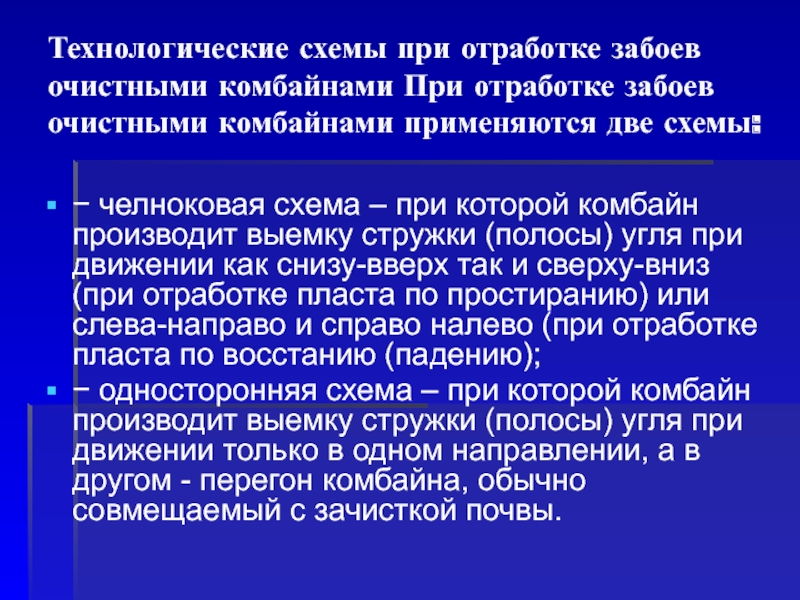

Слайд 22Технологические схемы при отработке забоев очистными комбайнами При отработке забоев очистными

комбайнами применяются две схемы:

− челноковая схема – при которой комбайн производит выемку стружки (полосы) угля при движении как снизу-вверх так и сверху-вниз (при отработке пласта по простиранию) или слева-направо и справо налево (при отработке пласта по восстанию (падению);
− односторонняя схема – при которой комбайн производит выемку стружки (полосы) угля при движении только в одном направлении, а в другом - перегон комбайна, обычно совмещаемый с зачисткой почвы.




Технологические схемы при отработке забоев очистными комбайнами При отработке забоев очистными комбайнами применяются две схемы:− челноковая схема

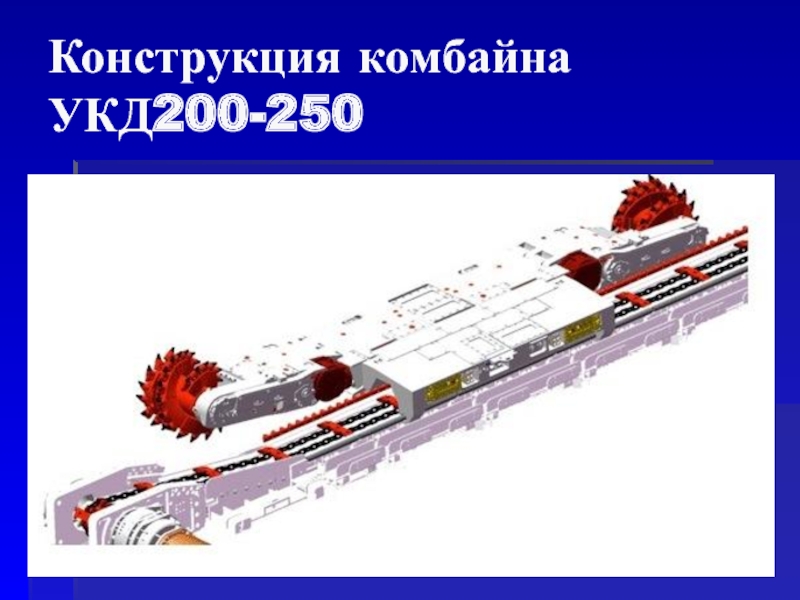

Слайд 23Конструкция комбайна УКД200-250




Конструкция комбайна УКД200-250

Слайд 24

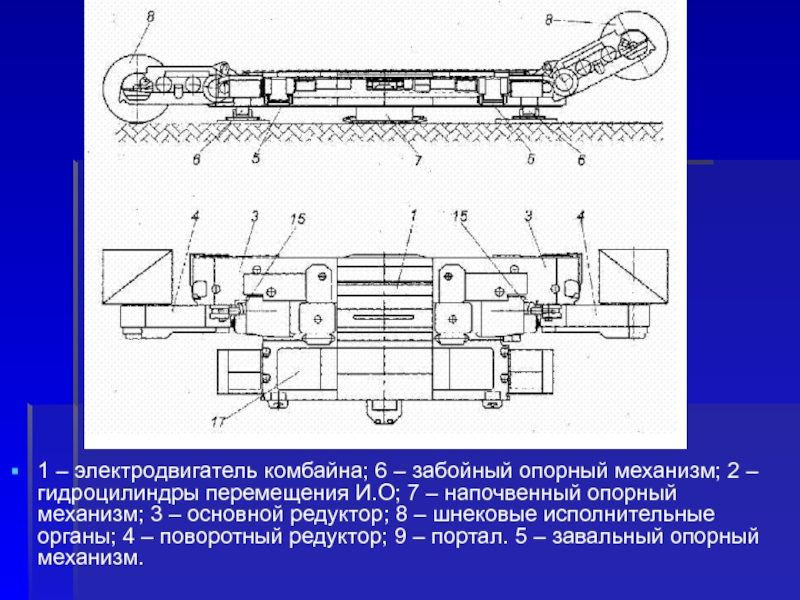

1 – электродвигатель комбайна; 6 – забойный опорный механизм; 2

– гидроцилиндры перемещения И.О; 7 – напочвенный опорный механизм; 3 – основной редуктор; 8 – шнековые исполнительные органы; 4 – поворотный редуктор; 9 – портал. 5 – завальный опорный механизм.
1 – электродвигатель комбайна; 6 – забойный опорный механизм; 2 – гидроцилиндры перемещения И.О; 7 –

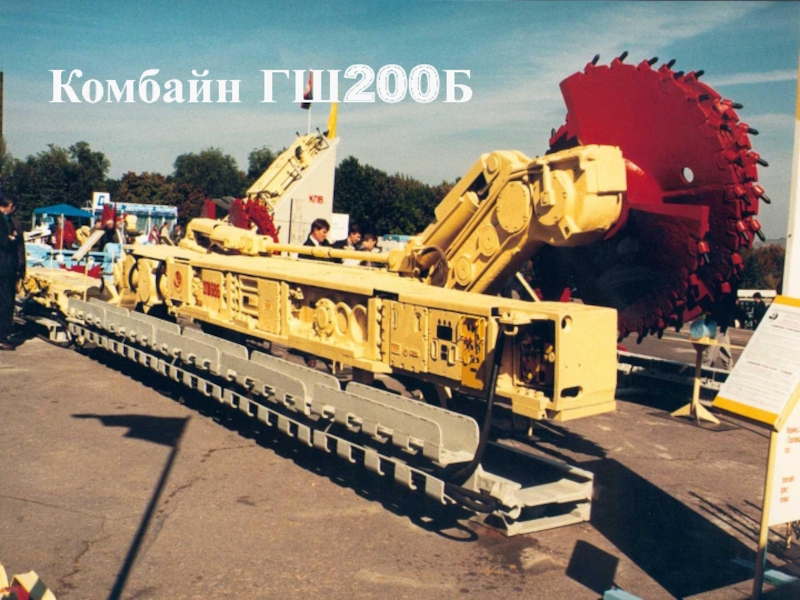

Слайд 25Комбайн ГШ200Б

Комбайн ГШ200Б

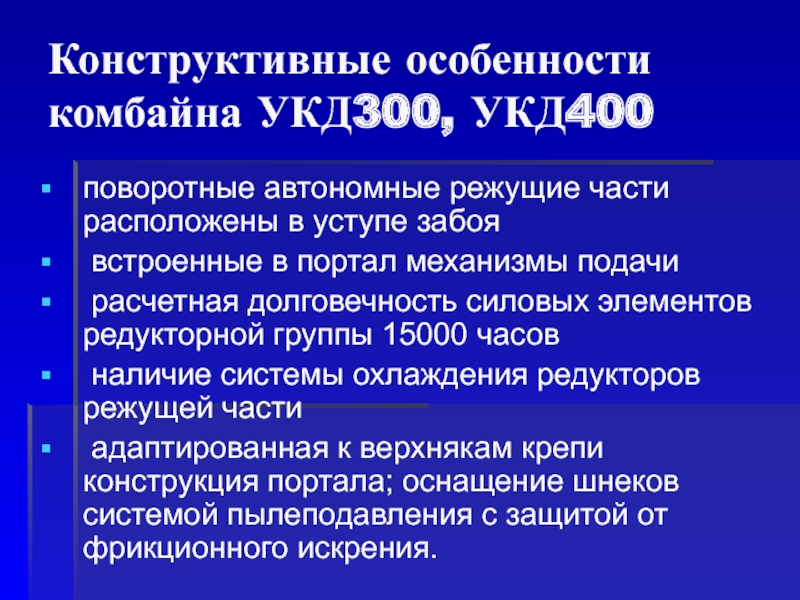

Слайд 26Конструктивные особенности комбайна УКД300, УКД400
поворотные автономные режущие части расположены в

уступе забоя
встроенные в портал механизмы подачи
расчетная долговечность силовых элементов редукторной группы 15000 часов
наличие системы охлаждения редукторов режущей части
адаптированная к верхнякам крепи конструкция портала; оснащение шнеков системой пылеподавления с защитой от фрикционного искрения.
Конструктивные особенности комбайна УКД300, УКД400 поворотные автономные режущие части расположены в уступе забоя встроенные в портал механизмы

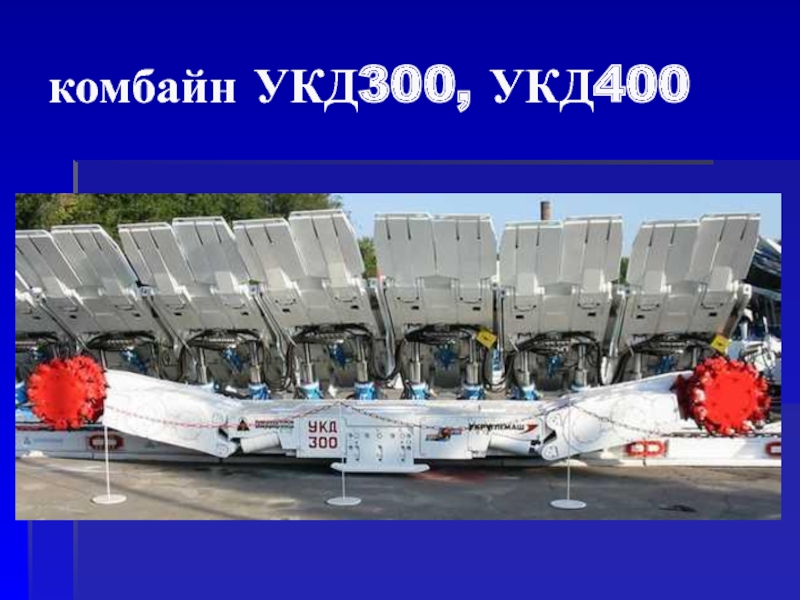

Слайд 27комбайн УКД300, УКД400


комбайн УКД300, УКД400

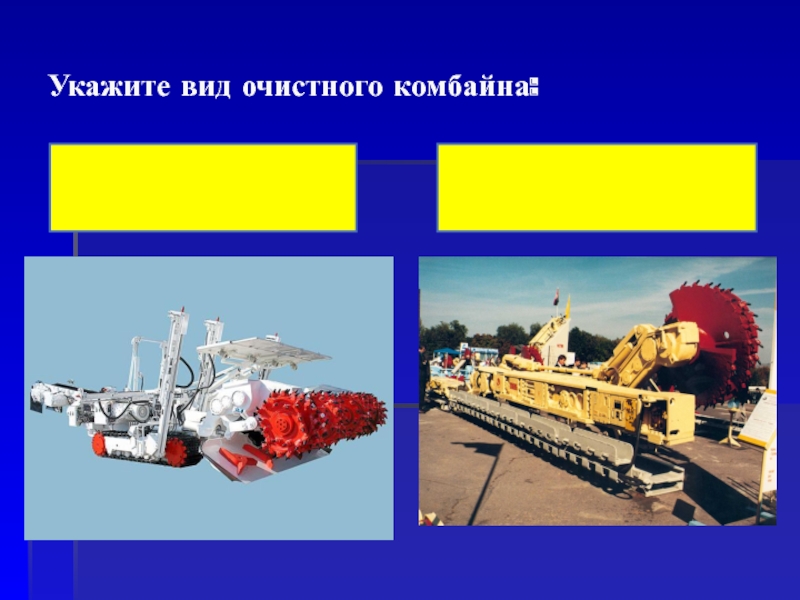

Слайд 28Укажите вид очистного комбайна:





Укажите вид очистного комбайна:

Слайд 29Вставьте вместо точек: К выемочным машинам, осуществляющим разрушение угля механическим способом, посредством

исполнительных органов, относятся:

очистные комбайны
струговые установки
бурошнековые машины
проходческие комбайны

Вставьте вместо точек: К выемочным машинам, осуществляющим разрушение угля механическим способом, посредством исполнительных органов, относятся:очистные комбайны струговые
