Презентация, доклад по гидравлике на тему Местные потери напора, коэффициенты местных сопротивлений (2 курс)

тему
“Местные сопротивления, коэффициент местного сопротивления”




Разработал преподаватель спецдисциплин
Брендюрева Марина Ивановна

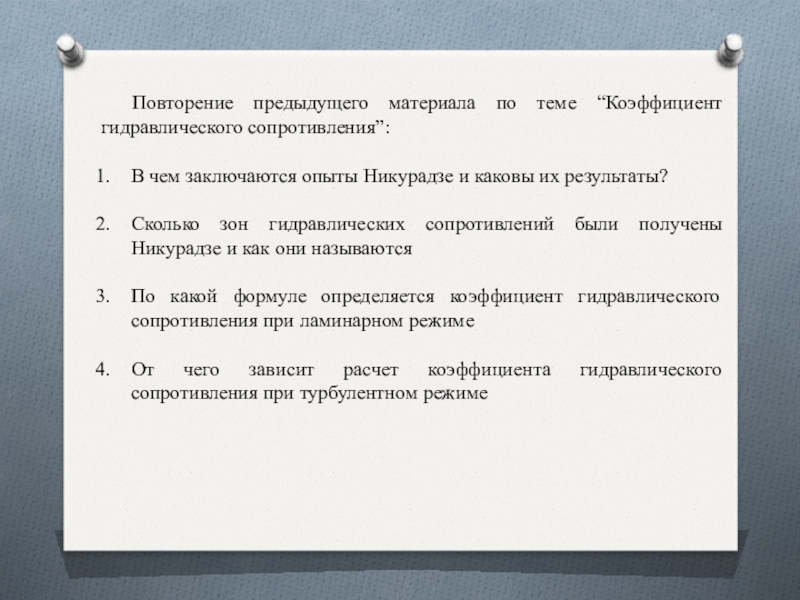

Никурадзе и каковы их результаты?

Сколько зон гидравлических сопротивлений были получены Никурадзе и как они называются

По какой формуле определяется коэффициент гидравлического сопротивления при ламинарном режиме

От чего зависит расчет коэффициента гидравлического сопротивления при турбулентном режиме

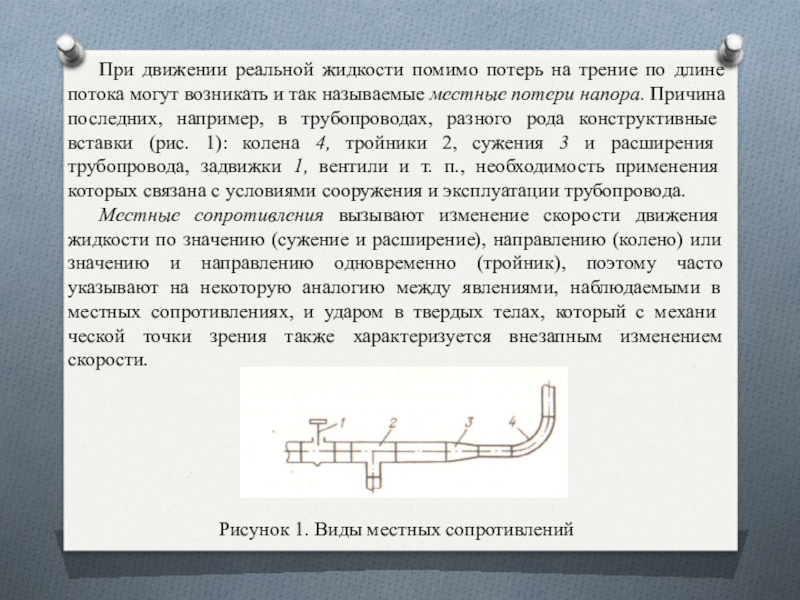

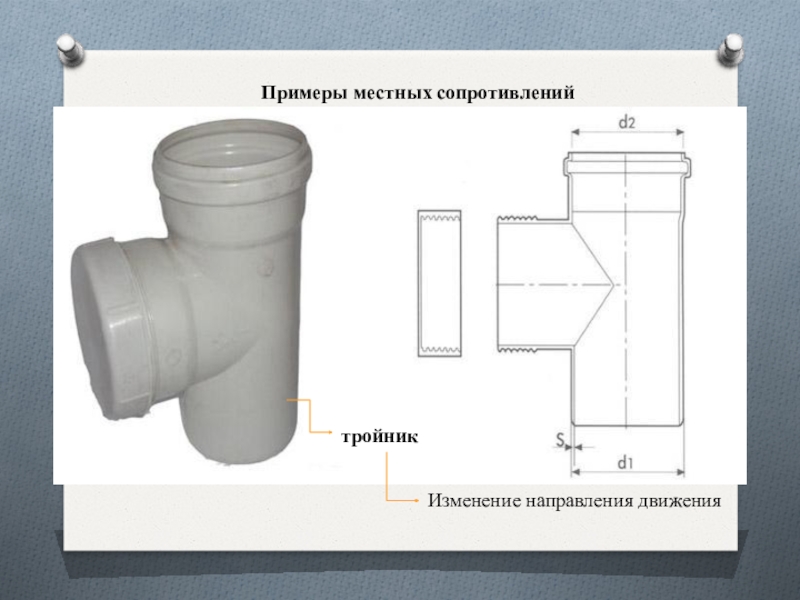

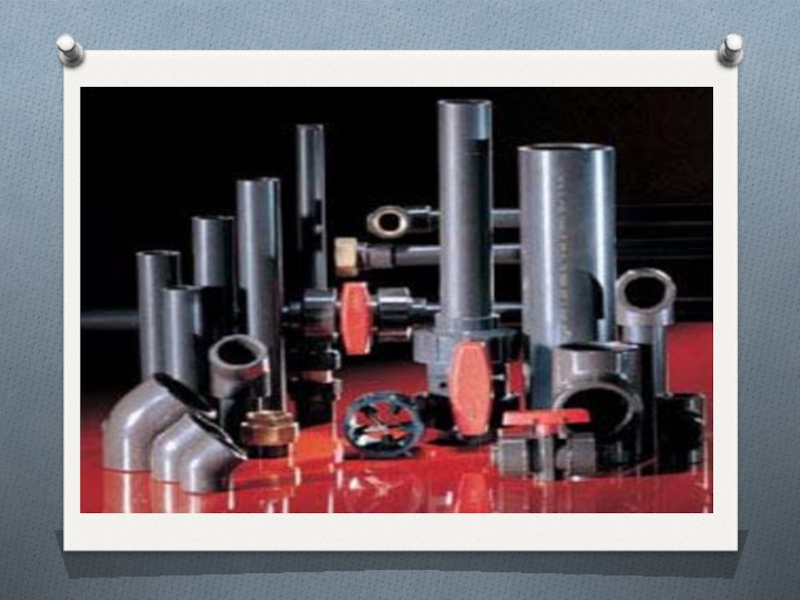

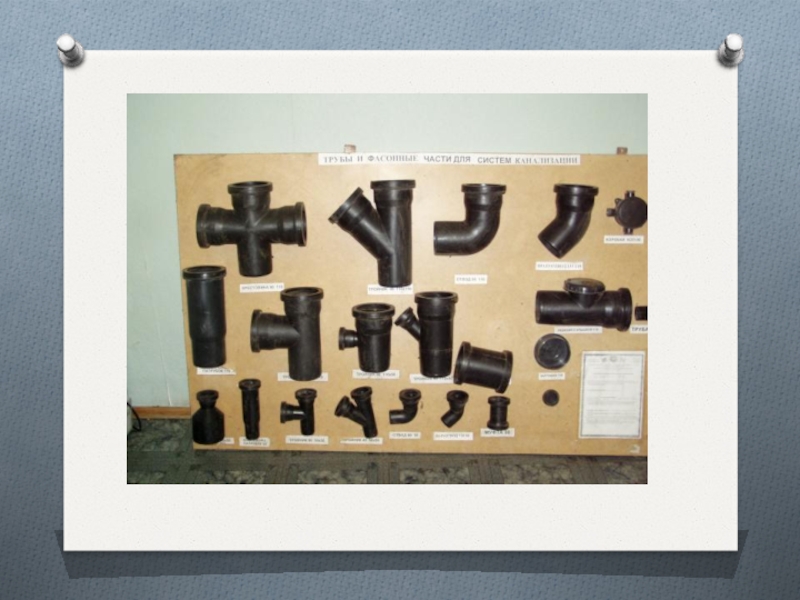

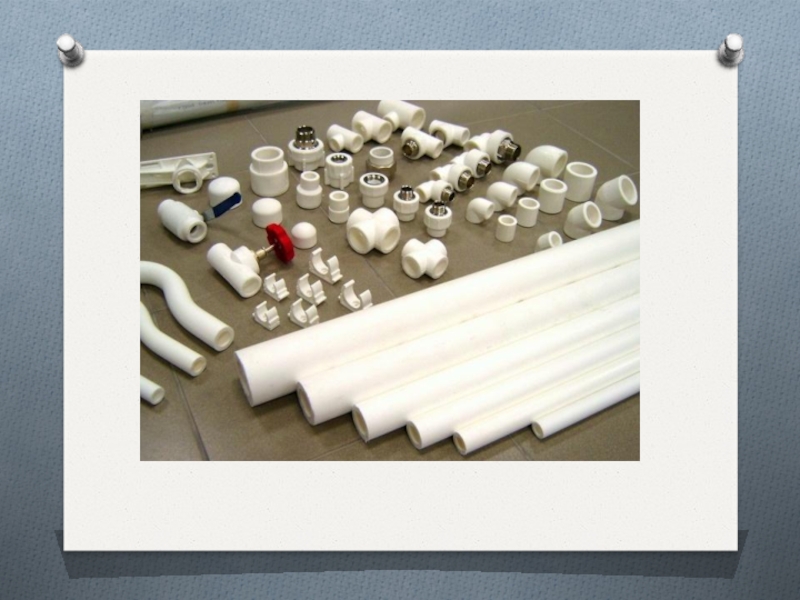

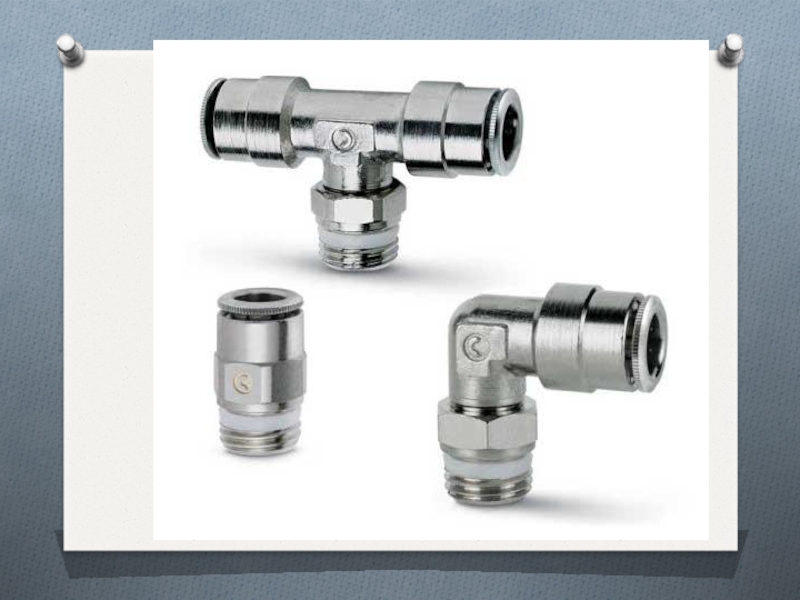

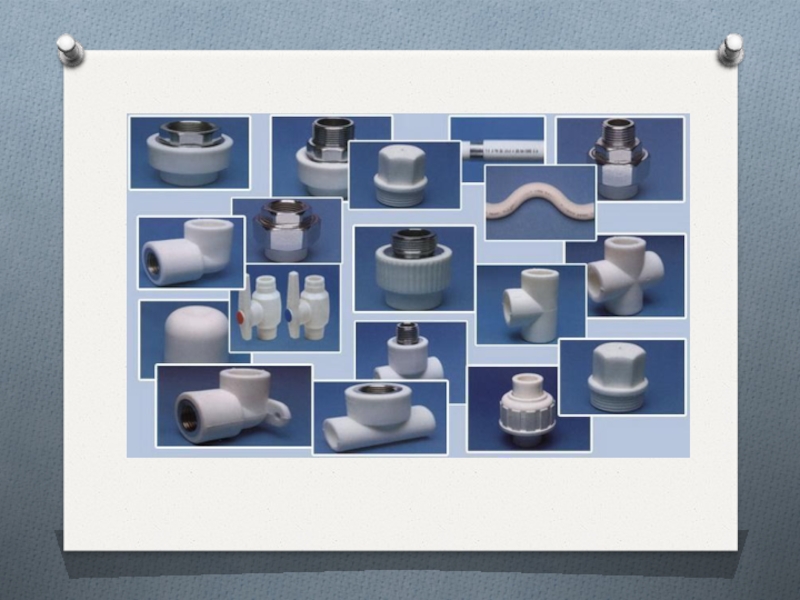

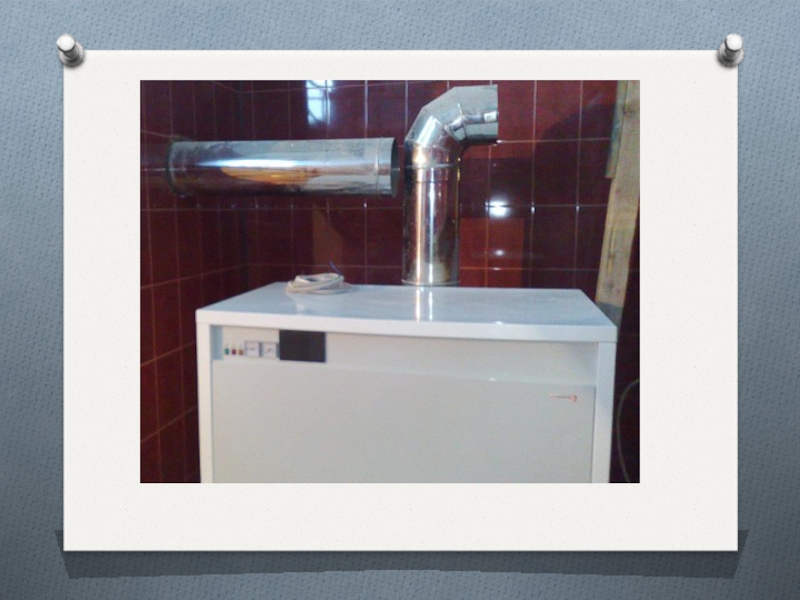

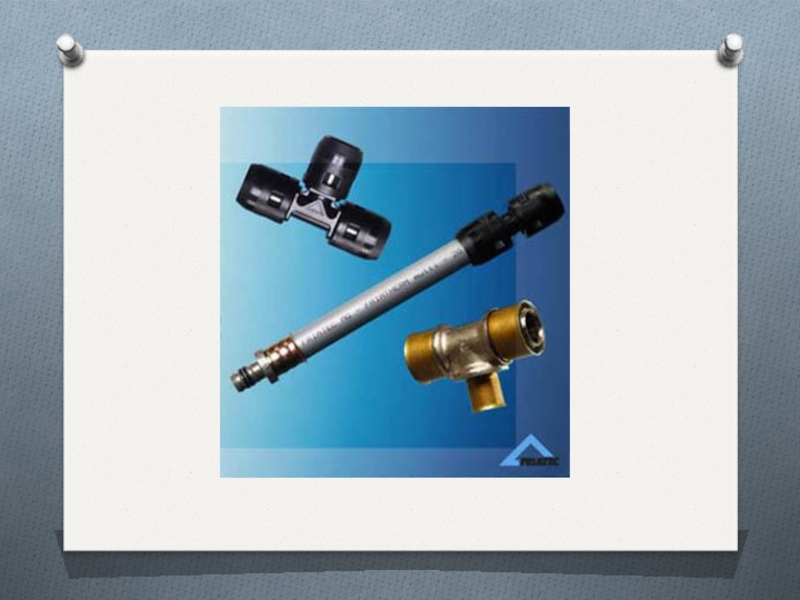

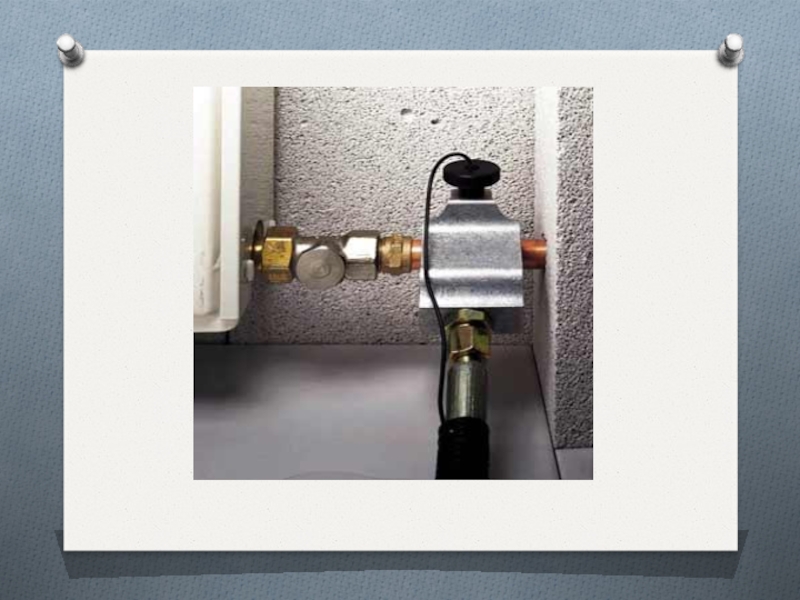

могут возникать и так называемые местные потери напора. Причина последних, например, в трубопроводах, разного рода кон­структивные вставки (рис. 1): колена 4, тройники 2, сужения 3 и рас­ширения трубопровода, задвижки 1, вентили и т. п., необходимость применения которых связана с условиями сооружения и эксплуатации трубопровода.
Местные сопротивления вызывают изменение скорости движения жидкости по значению (сужение и расширение), направлению (колено) или значению и направлению одновременно (тройник), поэтому часто указывают на некоторую аналогию между явлениями, наблюдаемыми в местных сопротивлениях, и ударом в твердых телах, который с механи­ческой точки зрения также характеризуется внезапным изменением скорости.






Рисунок 1. Виды местных сопротивлений

экспериментальных. В результате исследований установлено, что коэффициент местного сопротивления ζ, зависит не только от его вида, но и от характера режима движения жидкости, т. е. от Re.
Наибольшие изменения в зависимости от Re коэффициент ζ, претер­певает в области ламинарного режима. При малых значениях числа Рейнольдса (Re < 10) этот коэффициент обратно пропорционален Re, т. е. ζ = A/Re; при больших значениях Re в области ламинарного режима эта зависимость имеет вид ζ = B/Ren, где А, В-числовые коэффициенты, зависящие от вида местного сопротивления.

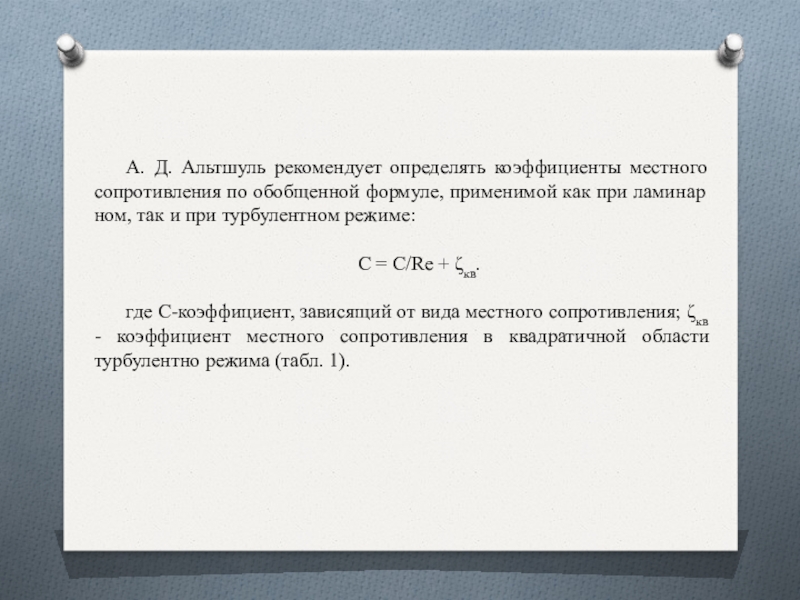

применимой как при ламинар­ном, так и при турбулентном режиме:

С = C/Re + ζкв.

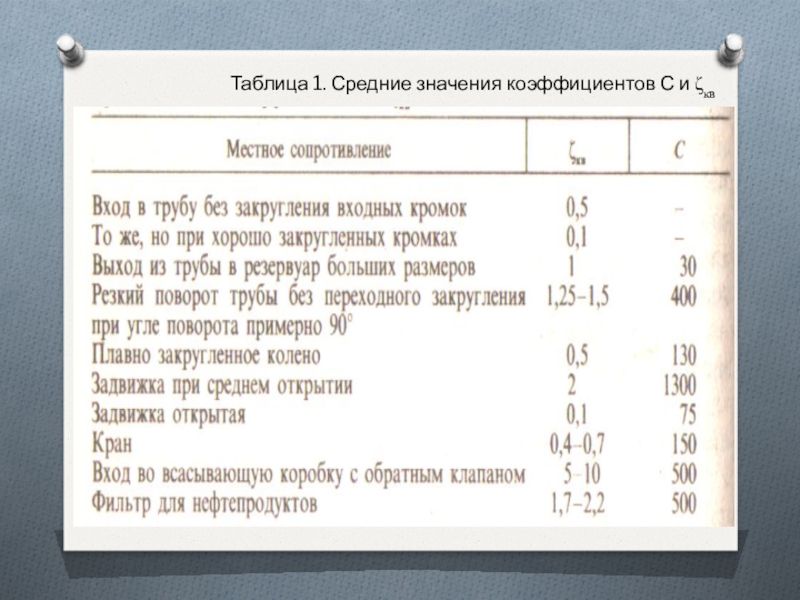

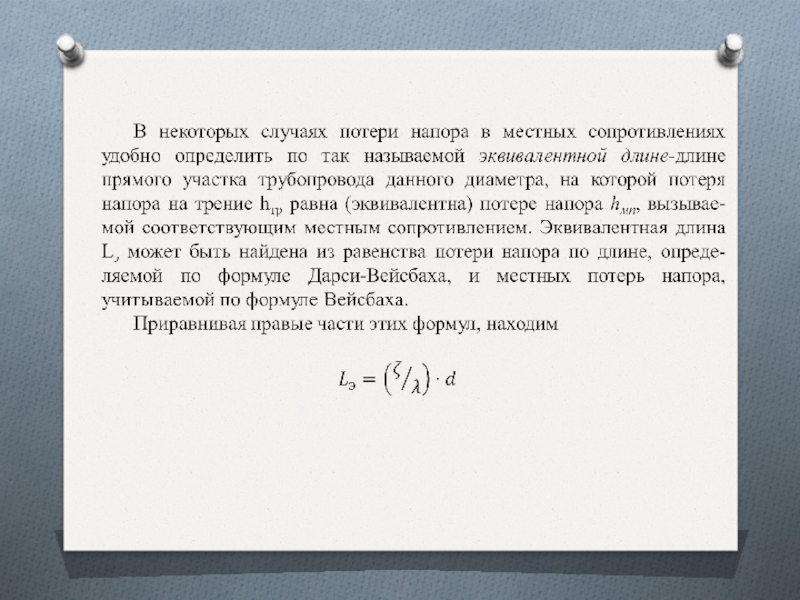

где С-коэффициент, зависящий от вида местного сопротивления; ζкв - коэффициент местного сопротивления в квадратичной области турбулентно режима (табл. 1).
