Презентация, доклад по электротехнике СОПРОТИВЛЕНИЕ И ПРОВОДИМОСТЬ ПРОВОДНИКОВ. ЗАКОН ОМА
Содержание
- 1. Презентация по электротехнике СОПРОТИВЛЕНИЕ И ПРОВОДИМОСТЬ ПРОВОДНИКОВ. ЗАКОН ОМА
- 2. ГЕОРГ ОМ Да, электричество – мой
- 3. ЦЕЛЬ УРОКА: Установить зависимость между силой
- 4. ПРОВЕДЕМ ОПЫТСоберем электрическую цепь, состоящую из последовательно
- 5. ПРОБЛЕМА: Как изменится сила тока в цепи при включении последовательно с лампочкой дополнительных проводников
- 6. Сопротивление и проводимость проводников. Закон Ома.
- 7. ОПРЕДЕЛЕНИЕ Свойство проводников ограничивать силу тока в цепи, т. е. противодействовать электрическому току, называют электрическим сопротивлением.

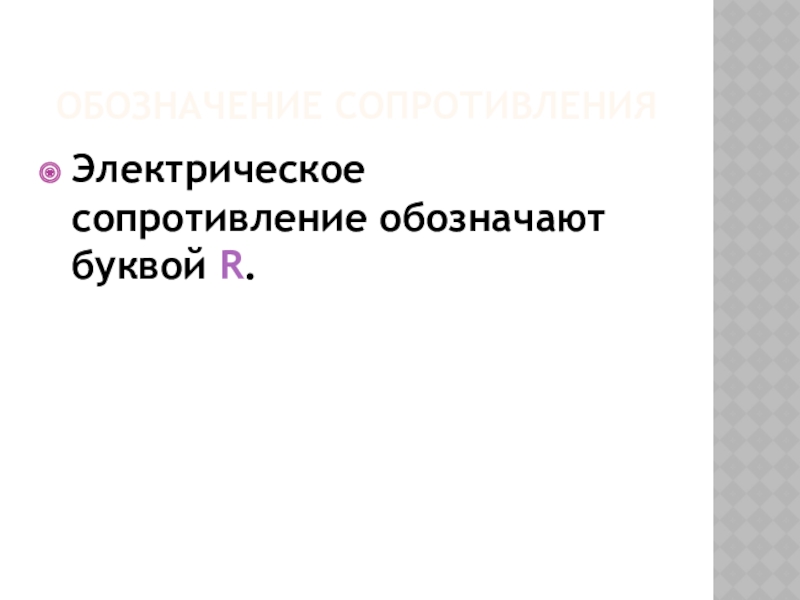

- 8. ОБОЗНАЧЕНИЕ СОПРОТИВЛЕНИЯЭлектрическое сопротивление обозначают буквой R.
- 9. Опыты говорят не только о том, что
- 10. В ЧЕМ ПРИЧИНА СОПРОТИВЛЕНИЯ?Электроны взаимодействуют с ионами
- 11. Таким образом, каждый проводник как бы противодействует электрическому току, оказывает ему сопротивление.
- 12. ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕВыясним, как зависит сила тока от:длины проводника;площади поперечного сечения (толщины) проводника;материала, из которого изготовлен проводник.
- 13. ВЫВОДЫ:увеличение длины, проводника в несколько раз при
- 14. Объединив результаты проведенного экспериментального исследования, можно сказать,
- 15. ФОРМУЛА ДЛЯ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ:где l - длина
- 16. УДЕЛЬНОЕ СОПРОТИВЛЕНИЕБуквой ρ мы обозначили величину, характеризующую материал проводника.
- 17. ФОРМУЛА ДЛЯ ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО СОПРОТИВЛЕНИЯгде l -
- 18. ЕДИНИЦЫ ИЗМЕРЕНИЯ УДЕЛЬНОГО СОПРОТИВЛЕНИЯЕдиница измерения удельного сопротивления в
- 19. ВЕЩЕСТВА С НАИМЕНЬШИМ УДЕЛЬНЫМ СОПРОТИВЛЕНИЕМИз всех металлов
- 20. ВЕЩЕСТВА С БОЛЬШИМ УДЕЛЬНЫМ СОПРОТИВЛЕНИЕМВо многих случаях
- 21. ВЕЩЕСТВА С САМЫМ БОЛЬШИМ УДЕЛЬНЫМ СОПРОТИВЛЕНИЕМ Фарфор
- 22. БУДЕМ НАГРЕВАТЬ ПРОВОДНИК с повышением температуры проводника сила
- 23. ПРИЧИНА ТАКОГО ЯВЛЕНИЯ ЗАКЛЮЧАЕТСЯ В СЛЕДУЮЩЕМ:при повышении
- 24. ЕДИНИЦА ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯЗа единицу сопротивления в международной
- 25. ПРИМЕНЯЮТ И ДРУГИЕ ЕДИНИЦЫ СОПРОТИВЛЕНИЯ:миллиом (мОм), килоом
- 26. Слайд 26
- 27. ВЫВОД 1:ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ:сила тока
- 28. ВОЛЬТ-АМПЕРНАЯ ХАРАКТЕРИСТИКА ПРОВОДНИКА График,
- 29. Слайд 29
- 30. ВЫВОД 2:ЗАКОН ОМА ДЛЯ ПОЛНОЙ ЦЕПИ:Закон Ома
- 31. ЗАКОН ОМА ДЛЯ ПОЛНОЙ ЦЕПИ

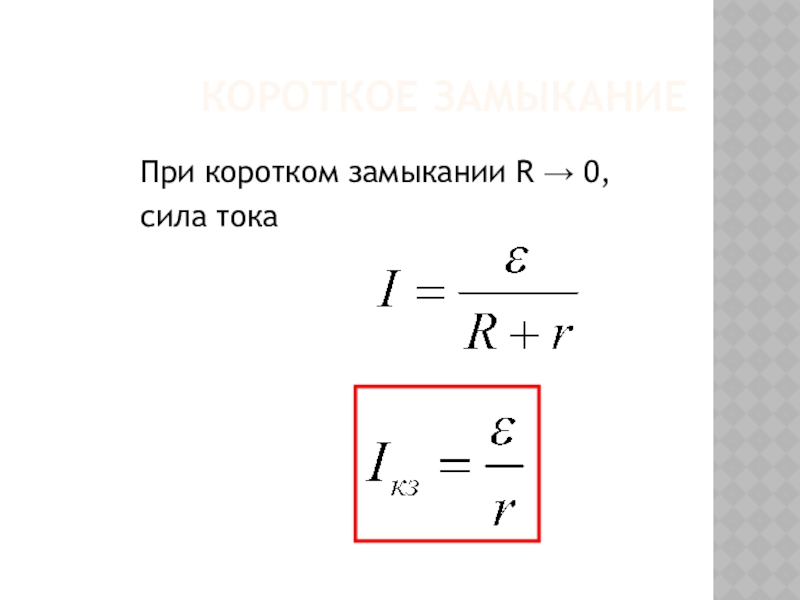

- 32. КОРОТКОЕ ЗАМЫКАНИЕПри коротком замыкании R → 0, сила тока
- 33. ОТВЕТИМ НА ВОПРОСЫ!Что называют электрическим сопротивлением?Какой буквой
- 34. ЗАДАЧА:1.Какое внутреннее сопротивление имеет источник тока с
- 35. РЕФЛЕКСИЯА. Мне все понравилось. Я все понялБ.
- 36. ДОМАШНЕЕ ЗАДАНИЕ§ 19-21.Задача (на дом): При
- 37. Слайд 37
ГЕОРГ ОМ Да, электричество – мой задушевный друг, Согреет, развлечет, прибавит света. Опыты, проведенные Омом показали, что сила тока, напряжение и сопротивление – величины, связанные между собой.
Слайд 1Сопротивление и проводимость проводников.
Закон Ома.
Икаева М.М., преподаватель
специальных дисциплин
Слайд 2ГЕОРГ ОМ
Да, электричество – мой задушевный друг,
Согреет, развлечет, прибавит света.
Опыты, проведенные Омом показали, что сила тока, напряжение и сопротивление – величины, связанные между собой.

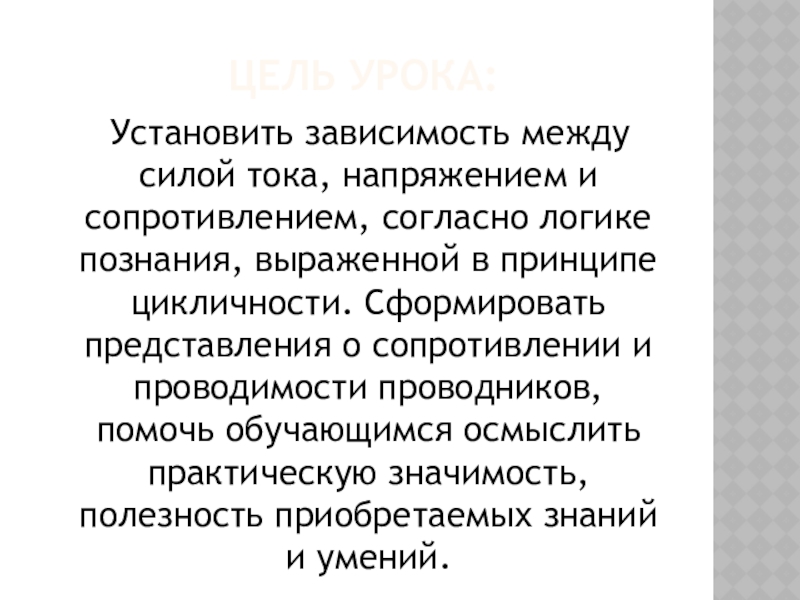

Слайд 3ЦЕЛЬ УРОКА:
Установить зависимость между силой тока, напряжением и сопротивлением,
согласно логике познания, выраженной в принципе цикличности. Сформировать представления о сопротивлении и проводимости проводников, помочь обучающимся осмыслить практическую значимость, полезность приобретаемых знаний и умений.

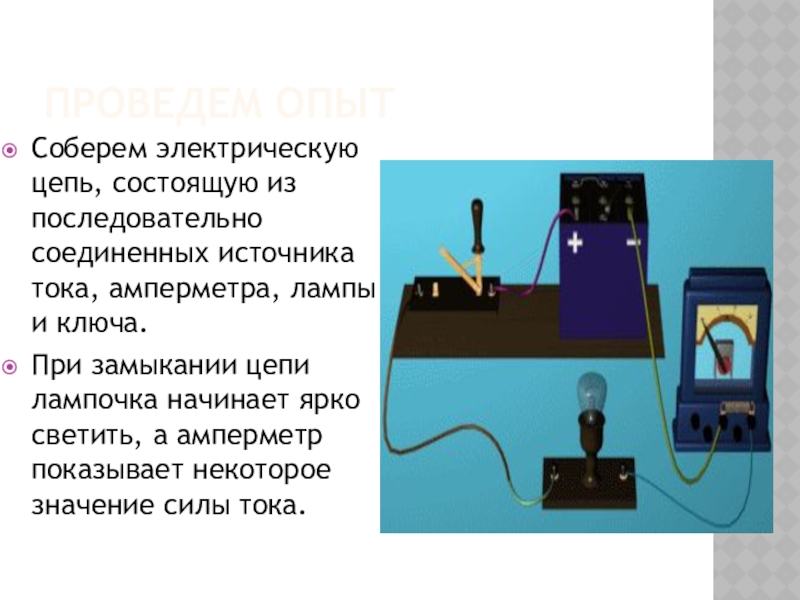

Слайд 4ПРОВЕДЕМ ОПЫТ
Соберем электрическую цепь, состоящую из последовательно соединенных источника тока, амперметра,
лампы и ключа.
При замыкании цепи лампочка начинает ярко светить, а амперметр показывает некоторое значение силы тока.
При замыкании цепи лампочка начинает ярко светить, а амперметр показывает некоторое значение силы тока.

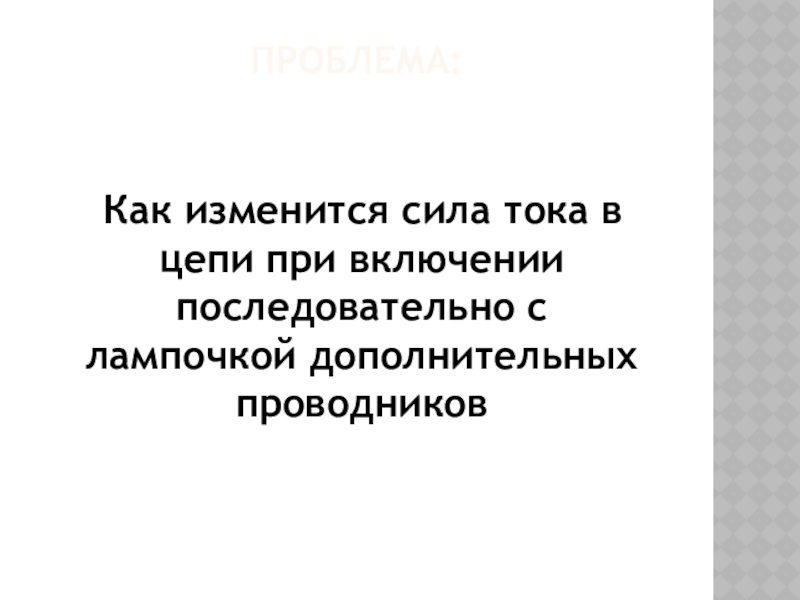

Слайд 5ПРОБЛЕМА:
Как изменится сила тока в цепи при включении последовательно
с лампочкой дополнительных проводников

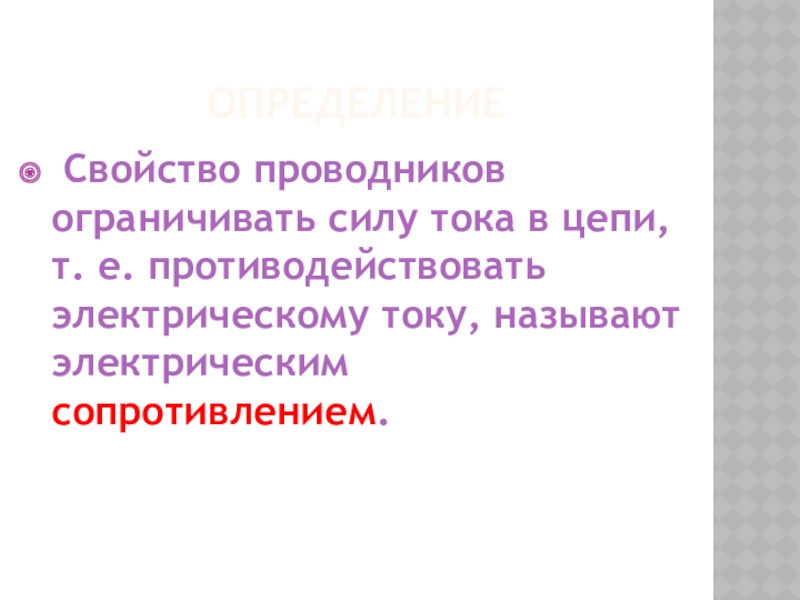

Слайд 7ОПРЕДЕЛЕНИЕ
Свойство проводников ограничивать силу тока в цепи, т. е. противодействовать
электрическому току, называют электрическим сопротивлением.

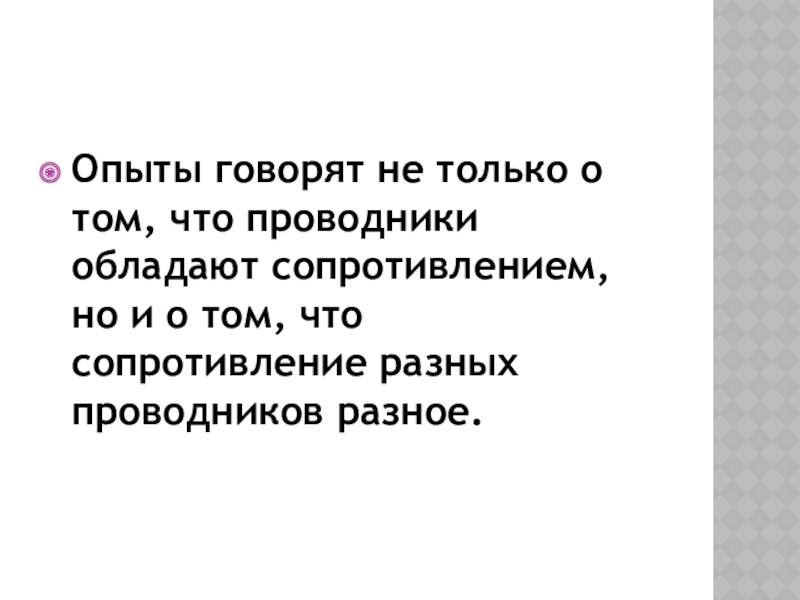

Слайд 9
Опыты говорят не только о том, что проводники обладают сопротивлением, но
и о том, что сопротивление разных проводников разное.

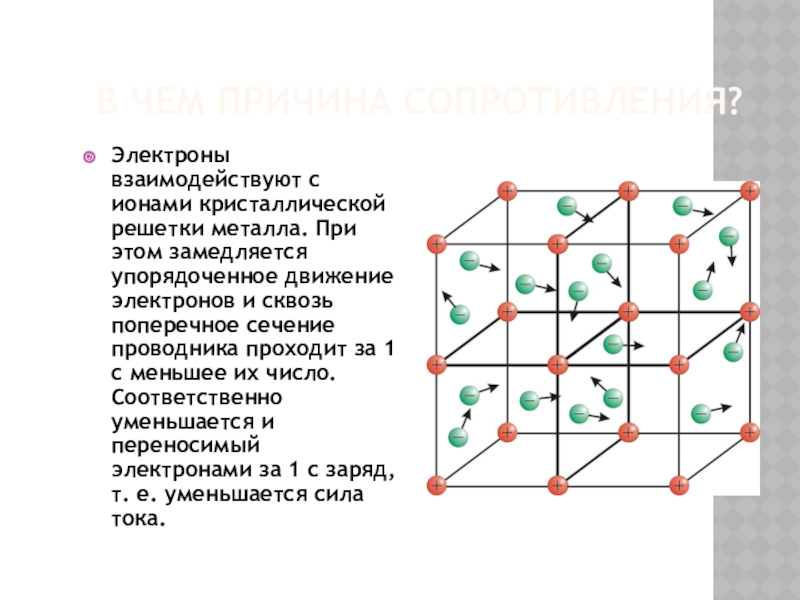

Слайд 10В ЧЕМ ПРИЧИНА СОПРОТИВЛЕНИЯ?
Электроны взаимодействуют с ионами кристаллической решетки металла. При
этом замедляется упорядоченное движение электронов и сквозь поперечное сечение проводника проходит за 1 с меньшее их число. Соответственно уменьшается и переносимый электронами за 1 с заряд, т. е. уменьшается сила тока.

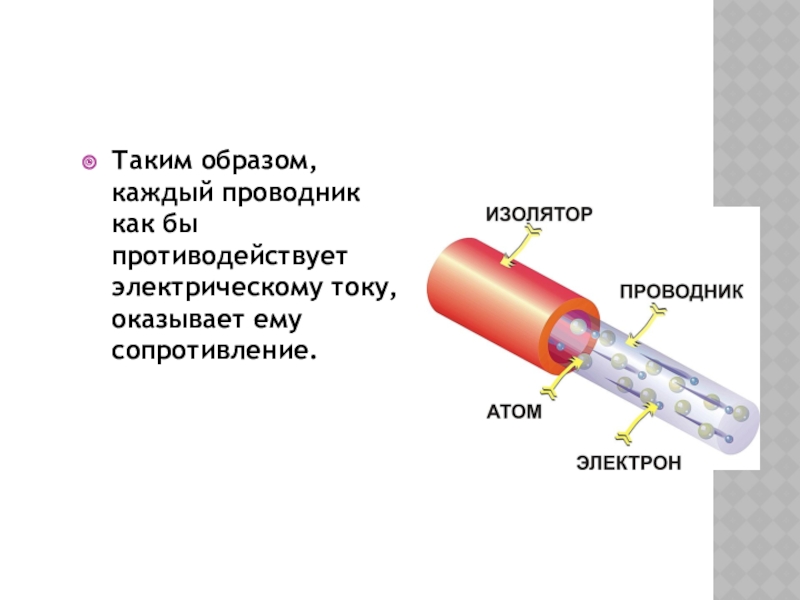

Слайд 11
Таким образом, каждый проводник как бы противодействует электрическому току, оказывает ему
сопротивление.

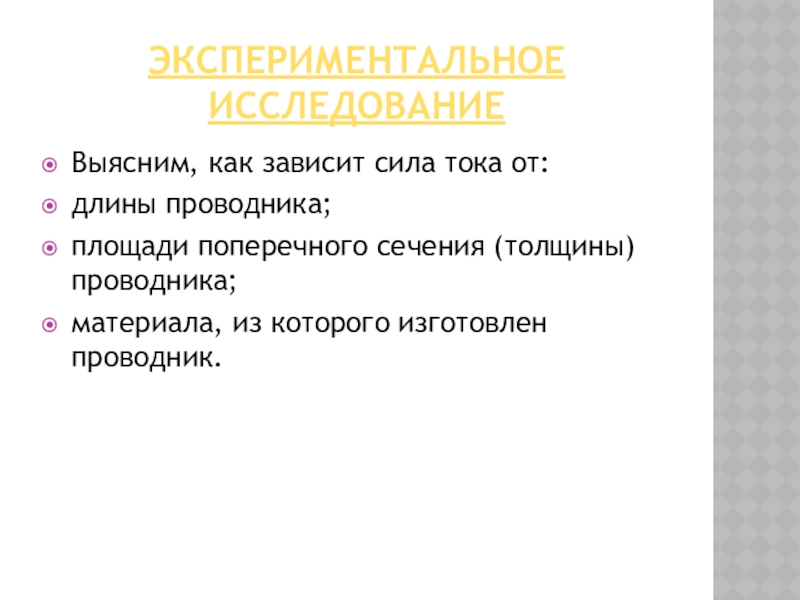

Слайд 12ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ
Выясним, как зависит сила тока от:
длины проводника;
площади поперечного сечения (толщины)
проводника;
материала, из которого изготовлен проводник.
материала, из которого изготовлен проводник.

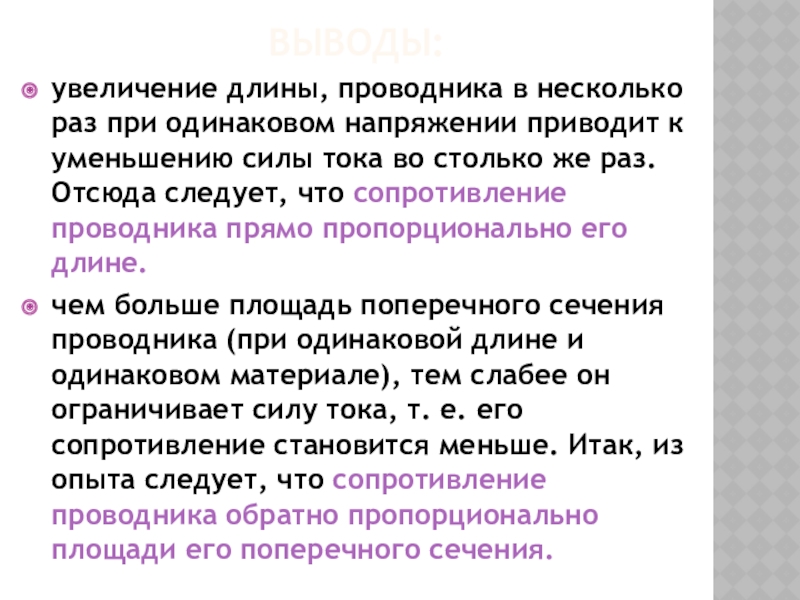

Слайд 13ВЫВОДЫ:
увеличение длины, проводника в несколько раз при одинаковом напряжении приводит к
уменьшению силы тока во столько же раз. Отсюда следует, что сопротивление проводника прямо пропорционально его длине.
чем больше площадь поперечного сечения проводника (при одинаковой длине и одинаковом материале), тем слабее он ограничивает силу тока, т. е. его сопротивление становится меньше. Итак, из опыта следует, что сопротивление проводника обратно пропорционально площади его поперечного сечения.
чем больше площадь поперечного сечения проводника (при одинаковой длине и одинаковом материале), тем слабее он ограничивает силу тока, т. е. его сопротивление становится меньше. Итак, из опыта следует, что сопротивление проводника обратно пропорционально площади его поперечного сечения.

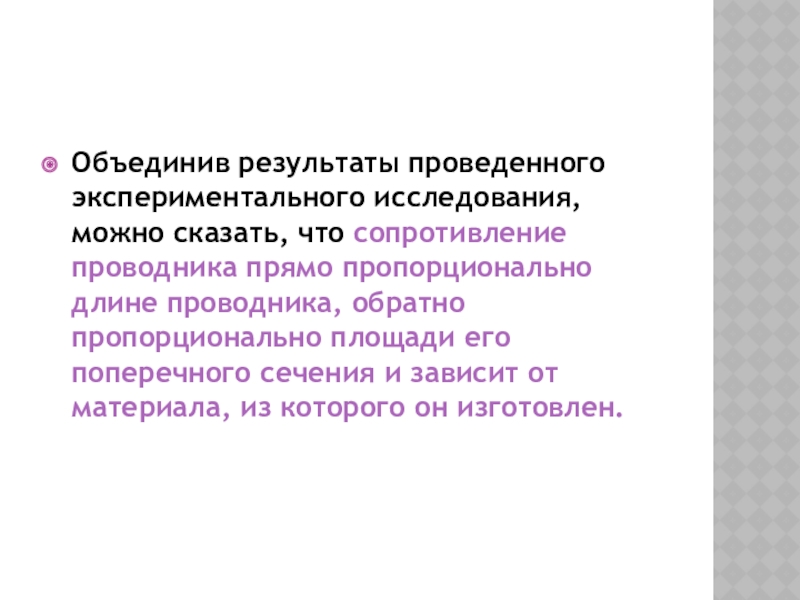

Слайд 14
Объединив результаты проведенного экспериментального исследования, можно сказать, что сопротивление проводника прямо
пропорционально длине проводника, обратно пропорционально площади его поперечного сечения и зависит от материала, из которого он изготовлен.

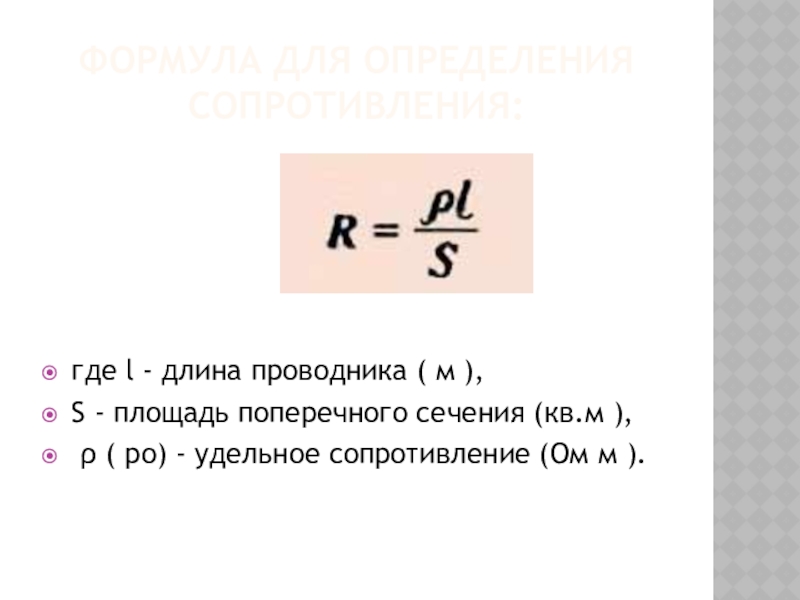

Слайд 15ФОРМУЛА ДЛЯ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ:
где l - длина проводника ( м ),
S - площадь поперечного сечения (кв.м ),
ρ ( ро) - удельное сопротивление (Ом м ).

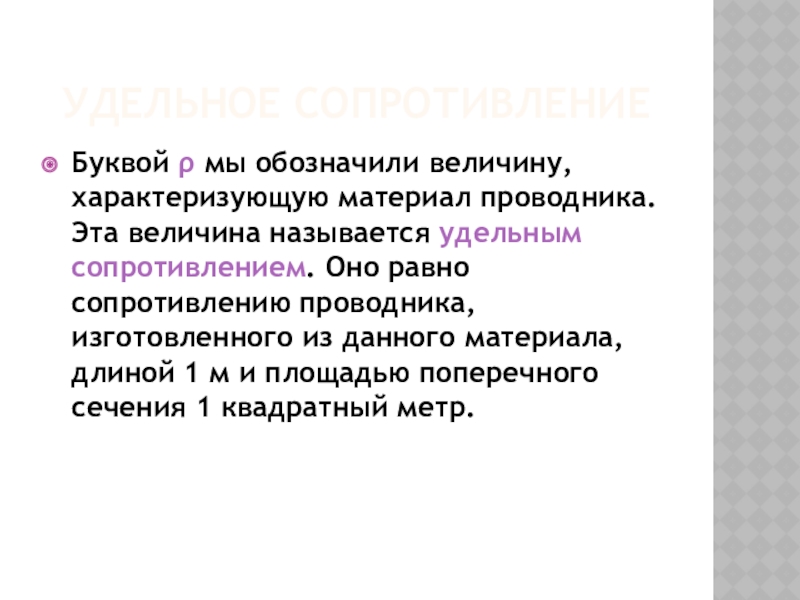

Слайд 16УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ
Буквой ρ мы обозначили величину, характеризующую материал проводника. Эта величина называется удельным
сопротивлением. Оно равно сопротивлению проводника, изготовленного из данного материала, длиной 1 м и площадью поперечного сечения 1 квадратный метр.

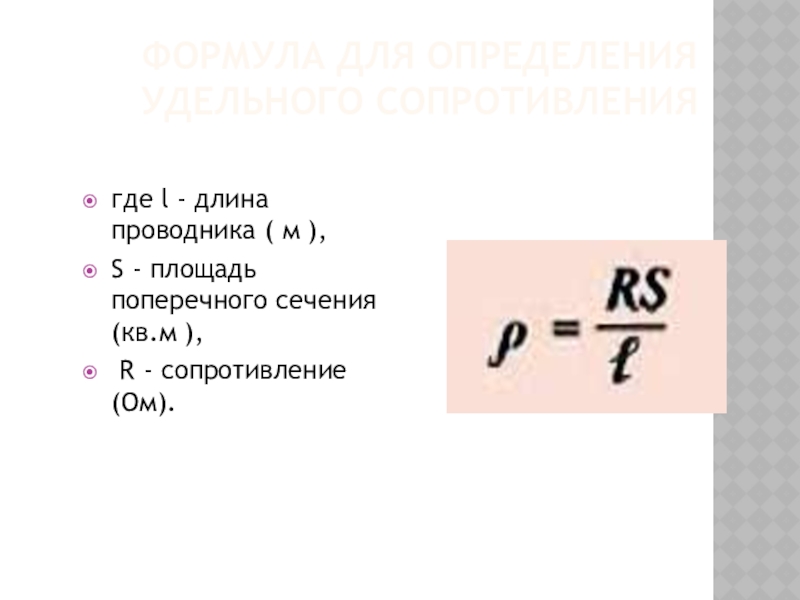

Слайд 17ФОРМУЛА ДЛЯ ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ
где l - длина проводника ( м
),
S - площадь поперечного сечения (кв.м ),
R - сопротивление (Ом).
S - площадь поперечного сечения (кв.м ),
R - сопротивление (Ом).

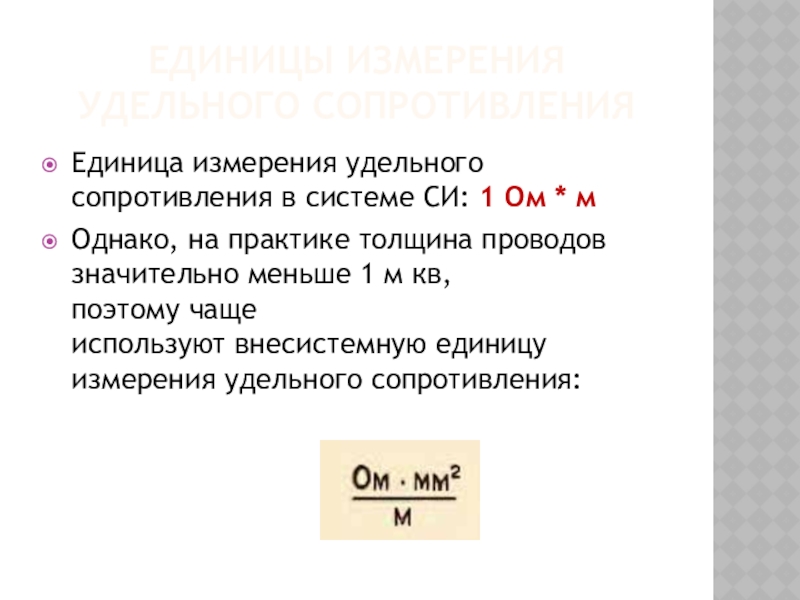

Слайд 18ЕДИНИЦЫ ИЗМЕРЕНИЯ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ
Единица измерения удельного сопротивления в системе СИ: 1 Ом
* м
Однако, на практике толщина проводов значительно меньше 1 м кв, поэтому чаще используют внесистемную единицу измерения удельного сопротивления:
Однако, на практике толщина проводов значительно меньше 1 м кв, поэтому чаще используют внесистемную единицу измерения удельного сопротивления:

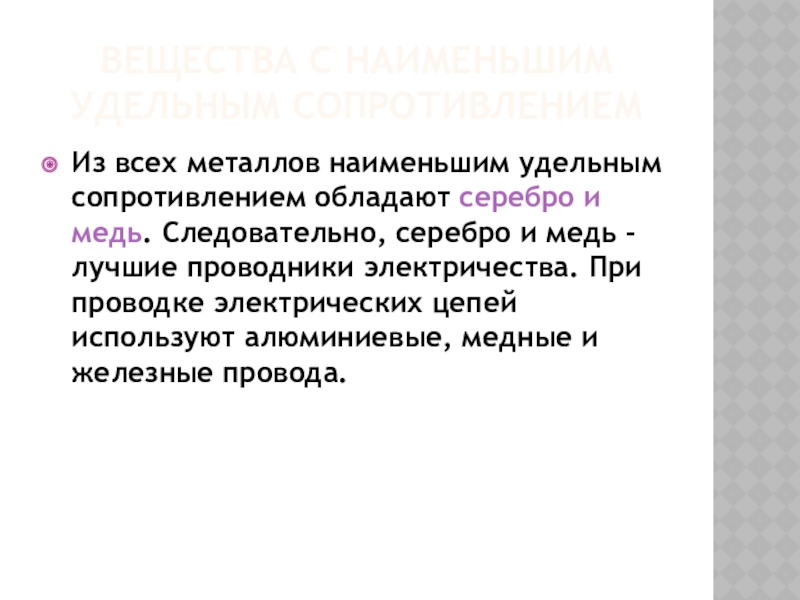

Слайд 19ВЕЩЕСТВА С НАИМЕНЬШИМ УДЕЛЬНЫМ СОПРОТИВЛЕНИЕМ
Из всех металлов наименьшим удельным сопротивлением обладают
серебро и медь. Следовательно, серебро и медь - лучшие проводники электричества. При проводке электрических цепей используют алюминиевые, медные и железные провода.

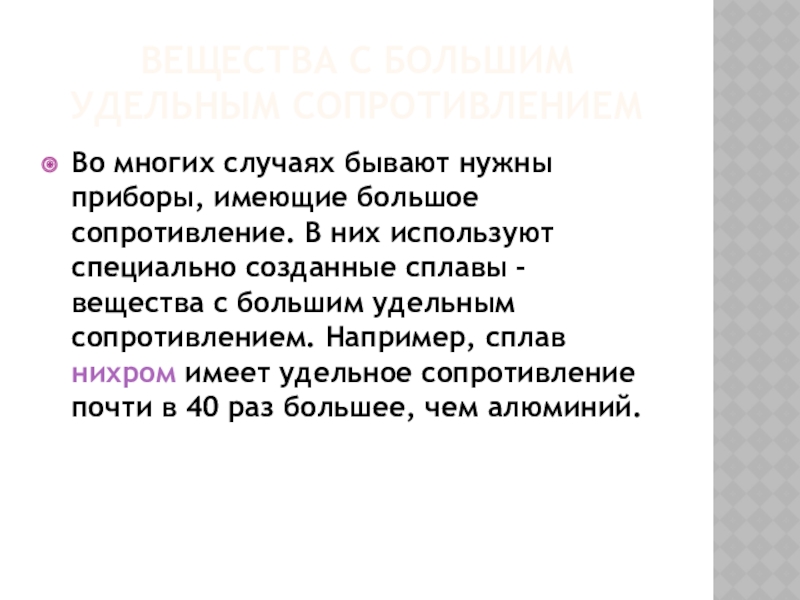

Слайд 20ВЕЩЕСТВА С БОЛЬШИМ УДЕЛЬНЫМ СОПРОТИВЛЕНИЕМ
Во многих случаях бывают нужны приборы, имеющие
большое сопротивление. В них используют специально созданные сплавы - вещества с большим удельным сопротивлением. Например, сплав нихром имеет удельное сопротивление почти в 40 раз большее, чем алюминий.
Слайд 21ВЕЩЕСТВА С САМЫМ БОЛЬШИМ УДЕЛЬНЫМ СОПРОТИВЛЕНИЕМ
Фарфор и эбонит имеют такое
большое удельное сопротивление, что почти совсем не проводят электрический ток, их используют в качестве изоляторов.

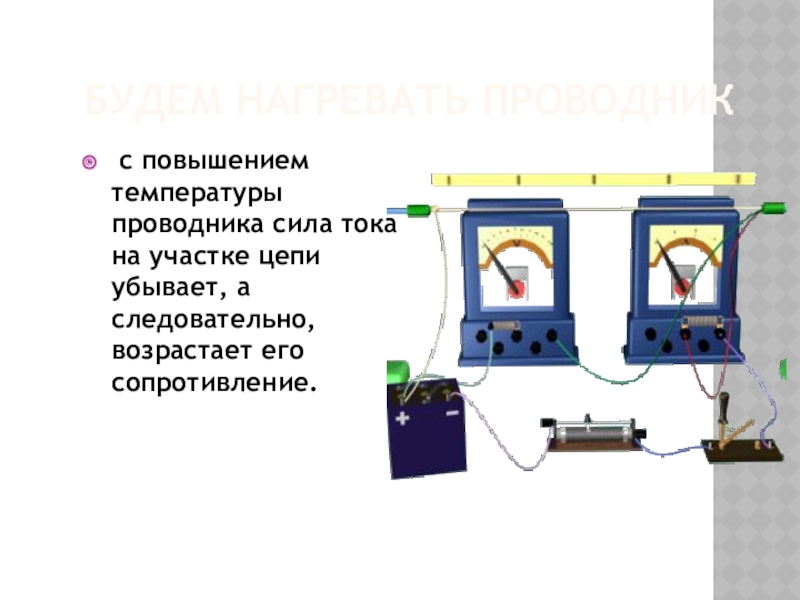

Слайд 22БУДЕМ НАГРЕВАТЬ ПРОВОДНИК
с повышением температуры проводника сила тока на участке цепи
убывает, а следовательно, возрастает его сопротивление.

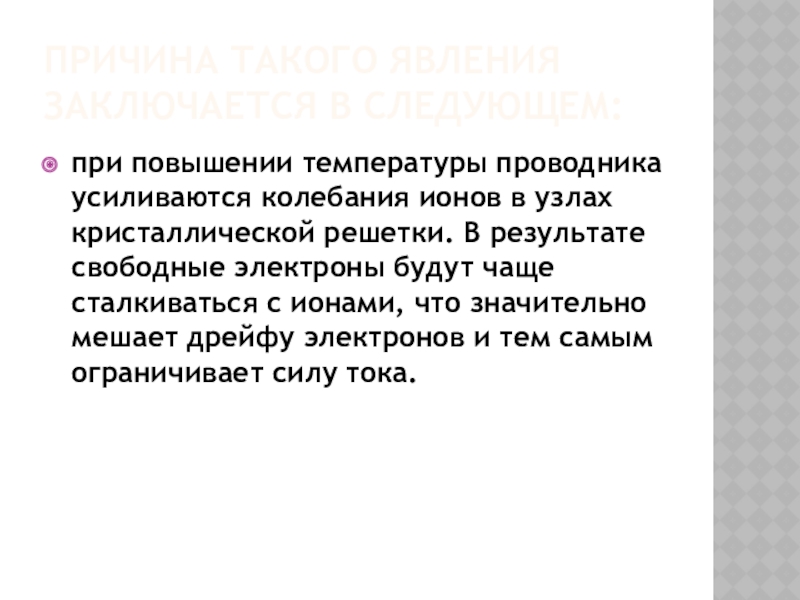

Слайд 23ПРИЧИНА ТАКОГО ЯВЛЕНИЯ ЗАКЛЮЧАЕТСЯ В СЛЕДУЮЩЕМ:
при повышении температуры проводника усиливаются колебания
ионов в узлах кристаллической решетки. В результате свободные электроны будут чаще сталкиваться с ионами, что значительно мешает дрейфу электронов и тем самым ограничивает силу тока.

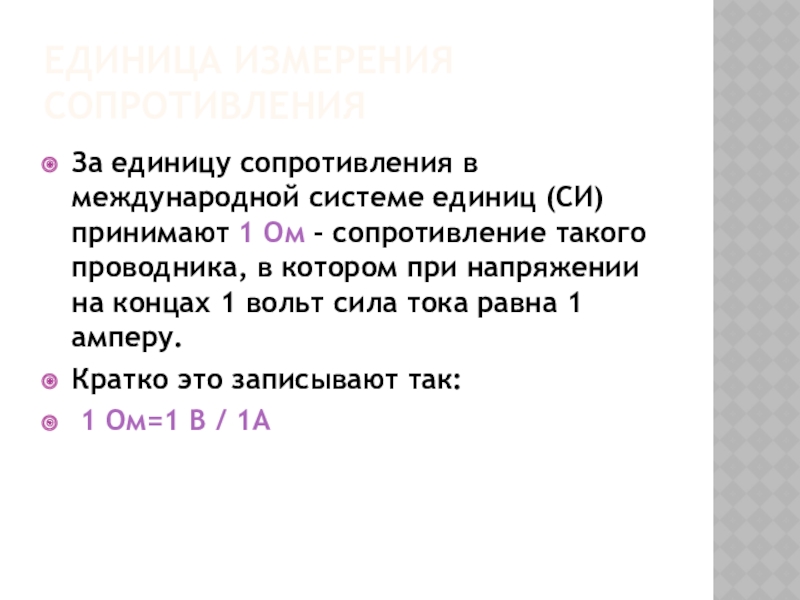

Слайд 24ЕДИНИЦА ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ
За единицу сопротивления в международной системе единиц (СИ) принимают
1 Ом - сопротивление такого проводника, в котором при напряжении на концах 1 вольт сила тока равна 1 амперу.
Кратко это записывают так:
1 Ом=1 В / 1А
Кратко это записывают так:
1 Ом=1 В / 1А

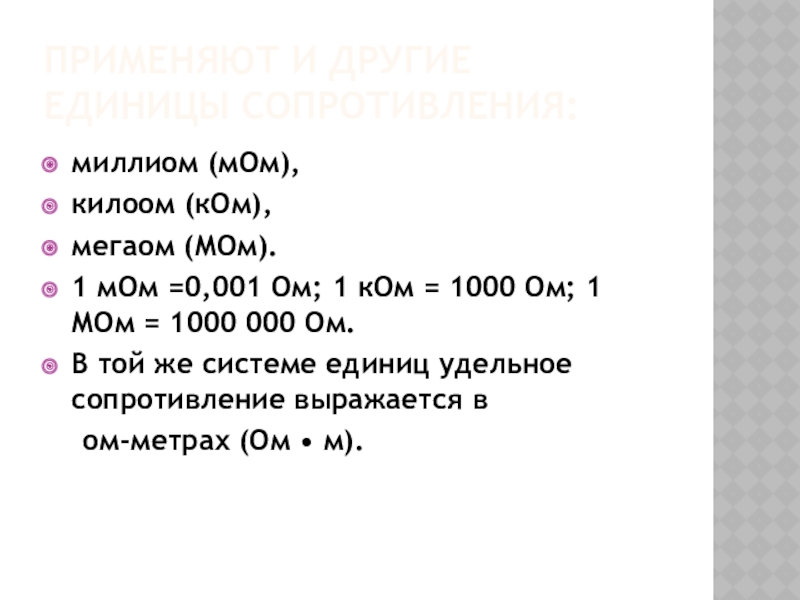

Слайд 25ПРИМЕНЯЮТ И ДРУГИЕ ЕДИНИЦЫ СОПРОТИВЛЕНИЯ:
миллиом (мОм),
килоом (кОм),
мегаом (МОм).
1
мОм =0,001 Ом; 1 кОм = 1000 Ом; 1 МОм = 1000 000 Ом.
В той же системе единиц удельное сопротивление выражается в
ом-метрах (Ом • м).
В той же системе единиц удельное сопротивление выражается в
ом-метрах (Ом • м).

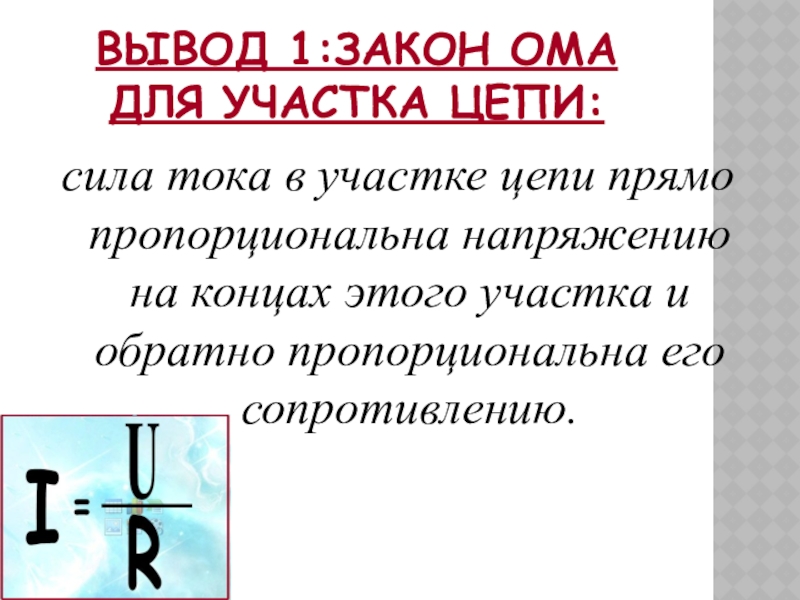

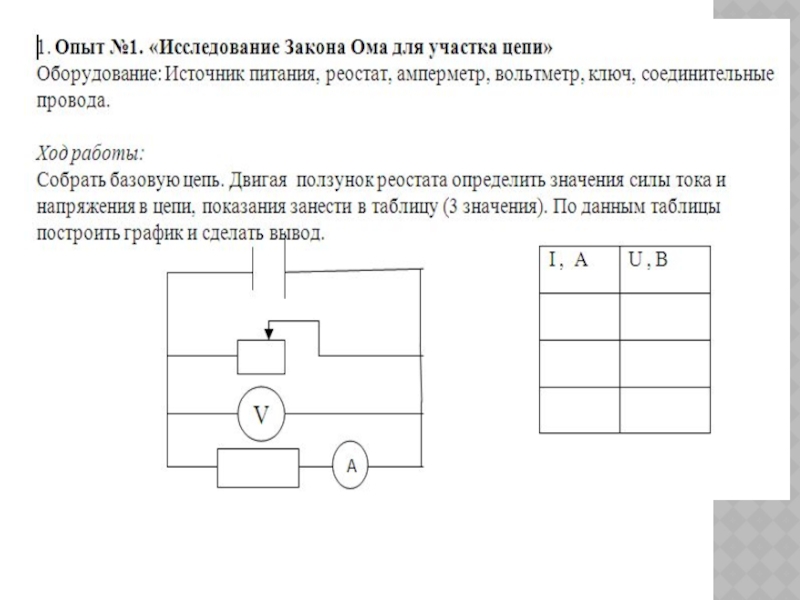

Слайд 27ВЫВОД 1:ЗАКОН ОМА ДЛЯ УЧАСТКА ЦЕПИ:
сила тока в участке цепи прямо
пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

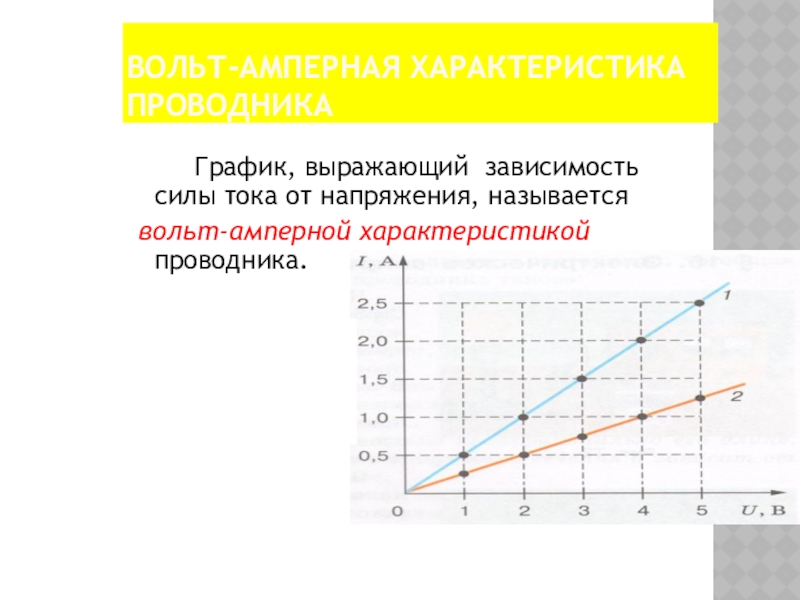

Слайд 28ВОЛЬТ-АМПЕРНАЯ ХАРАКТЕРИСТИКА ПРОВОДНИКА
График, выражающий зависимость силы тока
от напряжения, называется
вольт-амперной характеристикой проводника.
вольт-амперной характеристикой проводника.

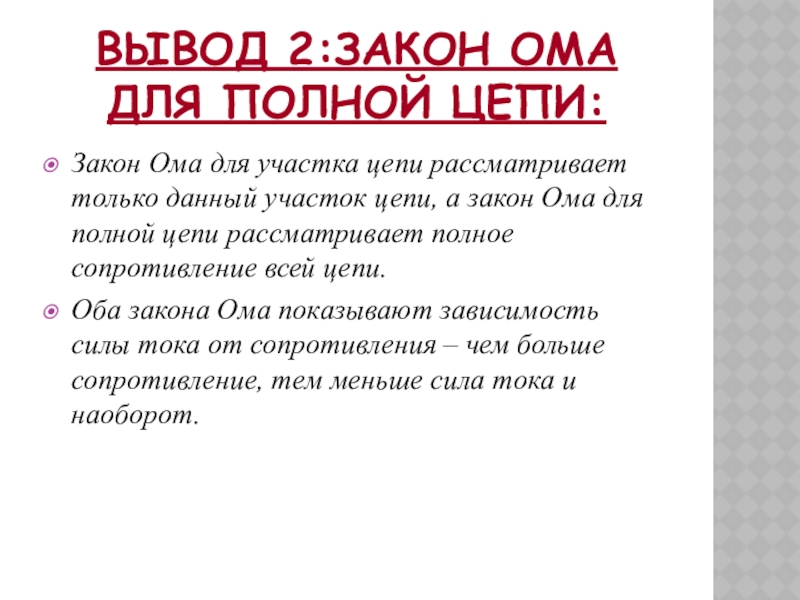

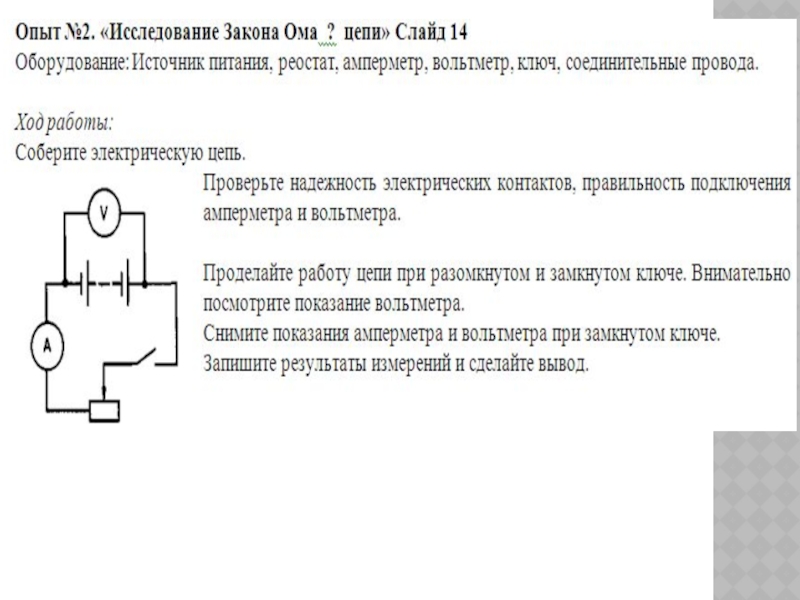

Слайд 30ВЫВОД 2:ЗАКОН ОМА ДЛЯ ПОЛНОЙ ЦЕПИ:
Закон Ома для участка цепи рассматривает
только данный участок цепи, а закон Ома для полной цепи рассматривает полное сопротивление всей цепи.
Оба закона Ома показывают зависимость силы тока от сопротивления – чем больше сопротивление, тем меньше сила тока и наоборот.
Оба закона Ома показывают зависимость силы тока от сопротивления – чем больше сопротивление, тем меньше сила тока и наоборот.

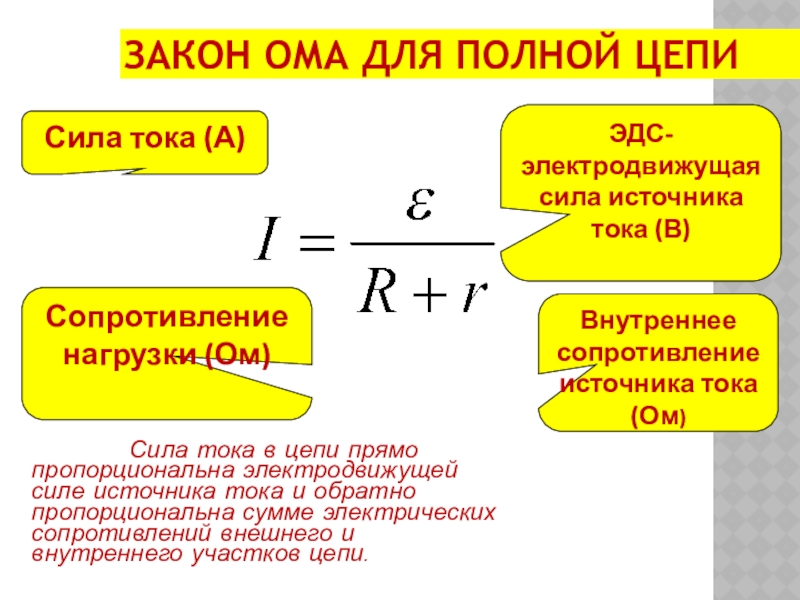

Слайд 31ЗАКОН ОМА ДЛЯ ПОЛНОЙ ЦЕПИ
Сила тока в цепи прямо пропорциональна электродвижущей силе источника тока и обратно пропорциональна сумме электрических сопротивлений внешнего и внутреннего участков цепи.
Сила тока (А)
ЭДС-электродвижущая сила источника тока (В)
Сопротивление
нагрузки (Ом)
Внутреннее сопротивление источника тока (Ом)

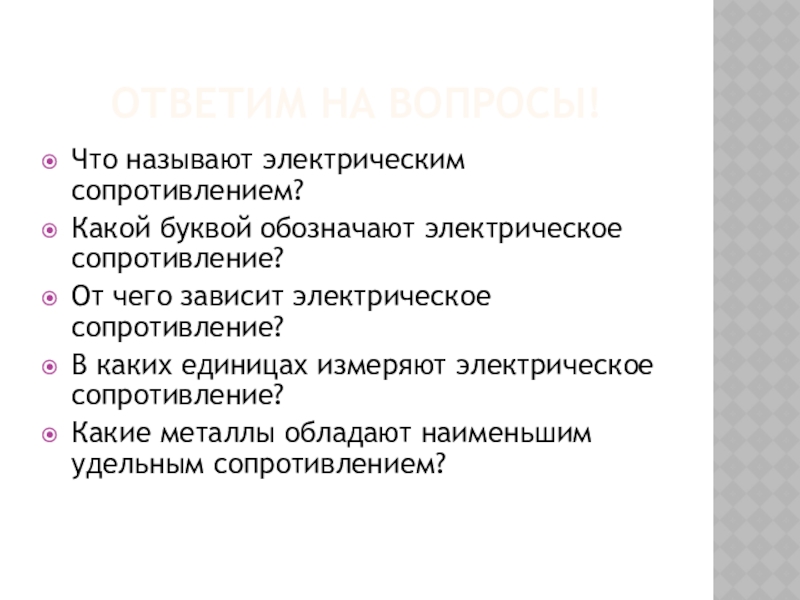

Слайд 33ОТВЕТИМ НА ВОПРОСЫ!
Что называют электрическим сопротивлением?
Какой буквой обозначают электрическое сопротивление?
От чего
зависит электрическое сопротивление?
В каких единицах измеряют электрическое сопротивление?
Какие металлы обладают наименьшим удельным сопротивлением?
В каких единицах измеряют электрическое сопротивление?
Какие металлы обладают наименьшим удельным сопротивлением?

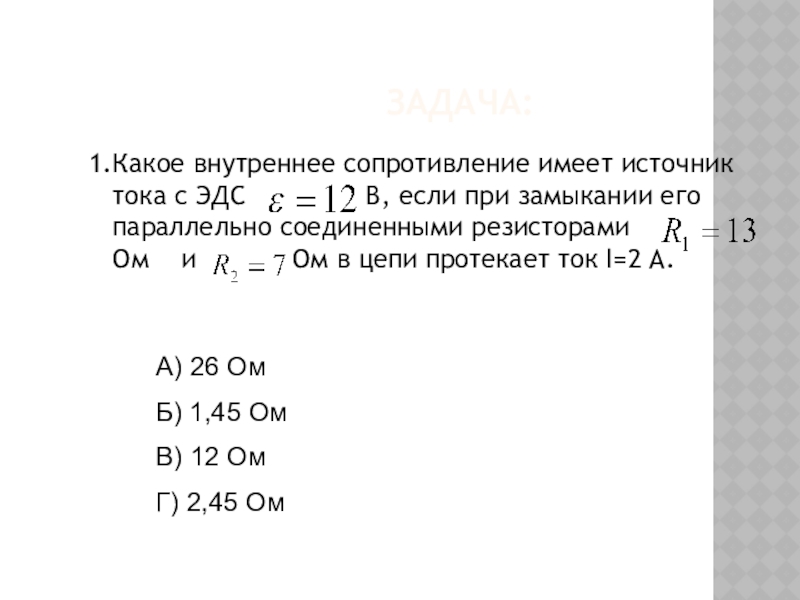

Слайд 34ЗАДАЧА:
1.Какое внутреннее сопротивление имеет источник тока с ЭДС
В, если при замыкании его параллельно соединенными резисторами Ом и Ом в цепи протекает ток I=2 A.
А) 26 Ом
Б) 1,45 Ом
В) 12 Ом
Г) 2,45 Ом

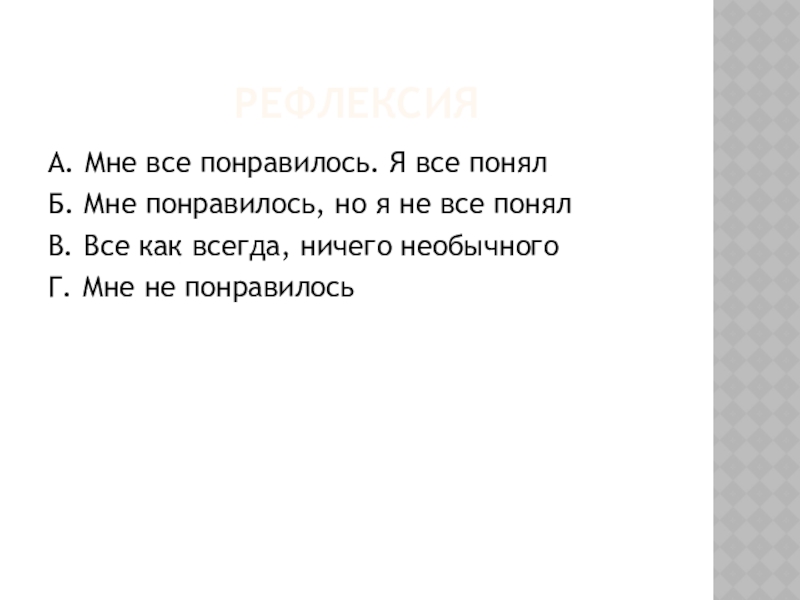

Слайд 35РЕФЛЕКСИЯ
А. Мне все понравилось. Я все понял
Б. Мне понравилось, но я
не все понял
В. Все как всегда, ничего необычного
Г. Мне не понравилось
В. Все как всегда, ничего необычного
Г. Мне не понравилось

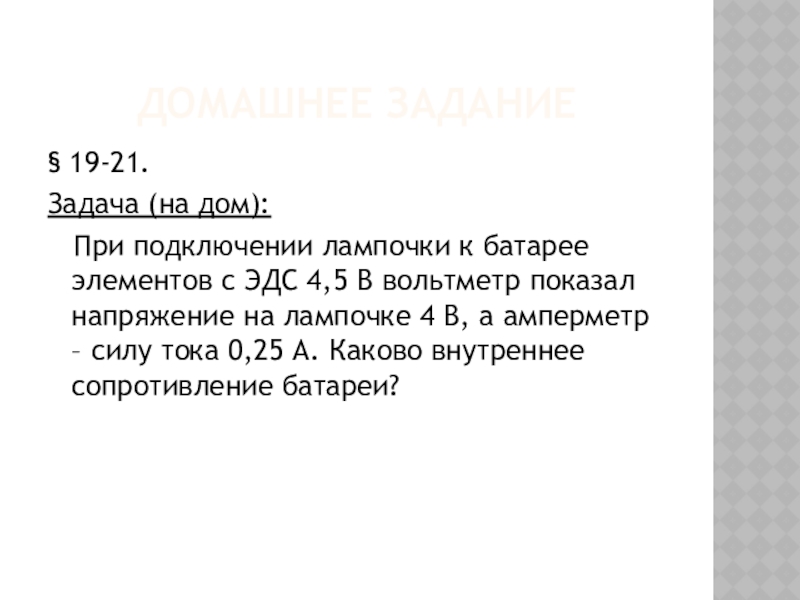

Слайд 36ДОМАШНЕЕ ЗАДАНИЕ
§ 19-21.
Задача (на дом):
При подключении лампочки к батарее
элементов с ЭДС 4,5 В вольтметр показал напряжение на лампочке 4 В, а амперметр – силу тока 0,25 А. Каково внутреннее сопротивление батареи?
