Презентация, доклад по электротехнике на тему: Трансформаторы

селам, городам Приходит он по проводам! (электрический ток)

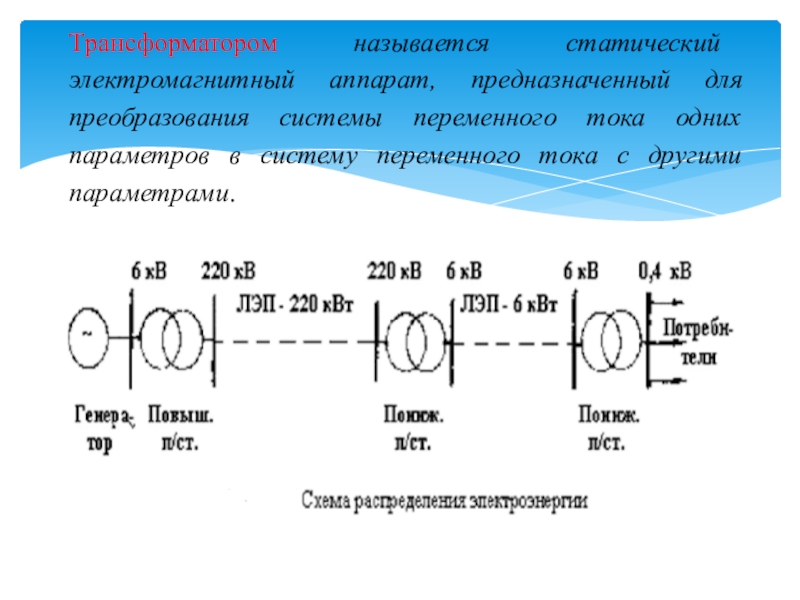

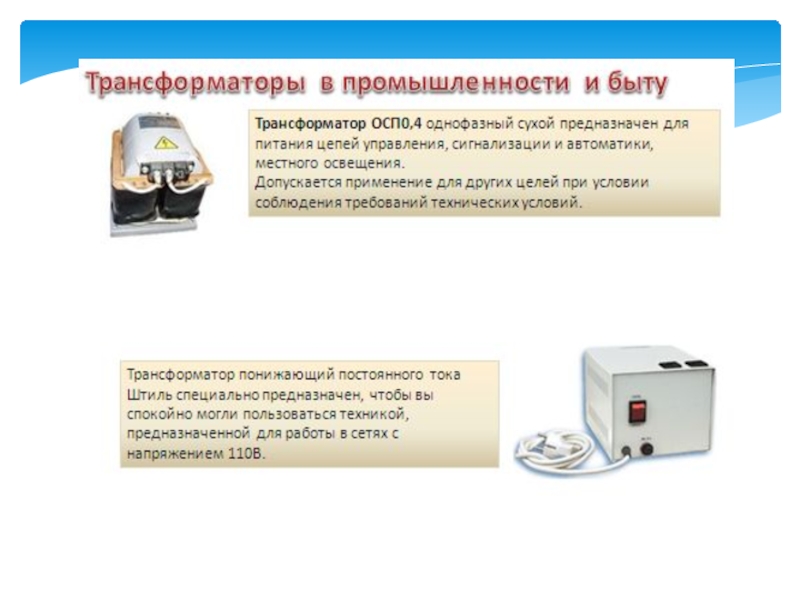

одних параметров в систему переменного тока с другими параметрами.

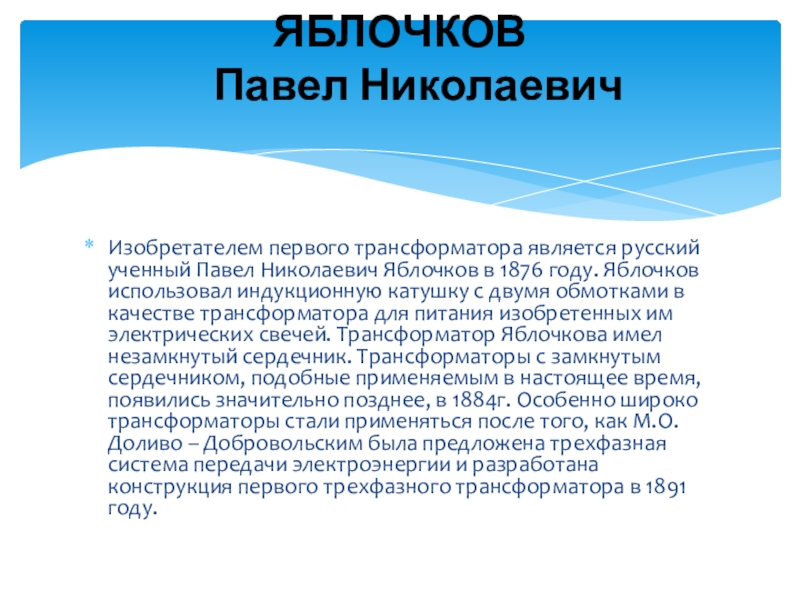

году. Яблочков использовал индукционную катушку с двумя обмотками в качестве трансформатора для питания изобретенных им электрических свечей. Трансформатор Яблочкова имел незамкнутый сердечник. Трансформаторы с замкнутым сердечником, подобные применяемым в настоящее время, появились значительно позднее, в 1884г. Особенно широко трансформаторы стали применяться после того, как М.О. Доливо – Добровольским была предложена трехфазная система передачи электроэнергии и разработана конструкция первого трехфазного трансформатора в 1891 году.

ЯБЛОЧКОВ Павел Николаевич

происхождения, один из создателей техники трёхфазного переменного тока, немецкий предприниматель.

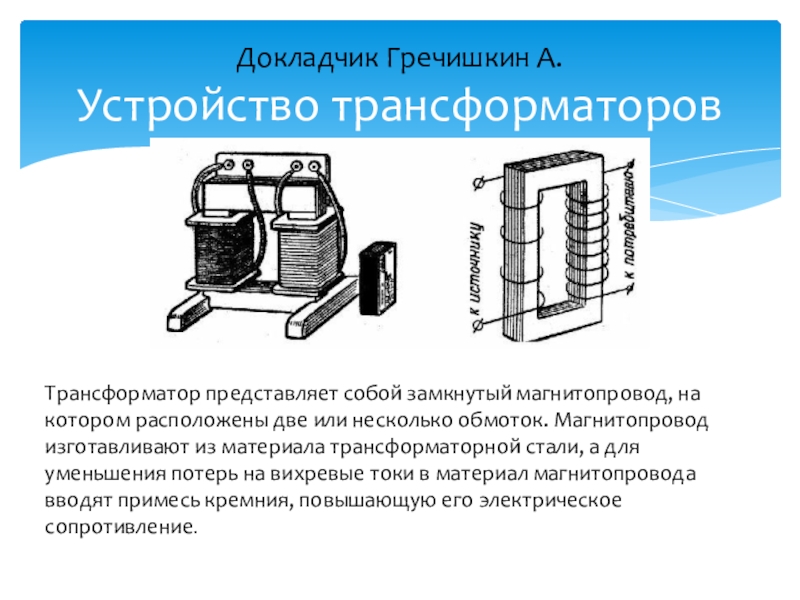

две или несколько обмоток. Магнитопровод изготавливают из материала трансформаторной стали, а для уменьшения потерь на вихревые токи в материал магнитопровода вводят примесь кремния, повышающую его электрическое сопротивление.

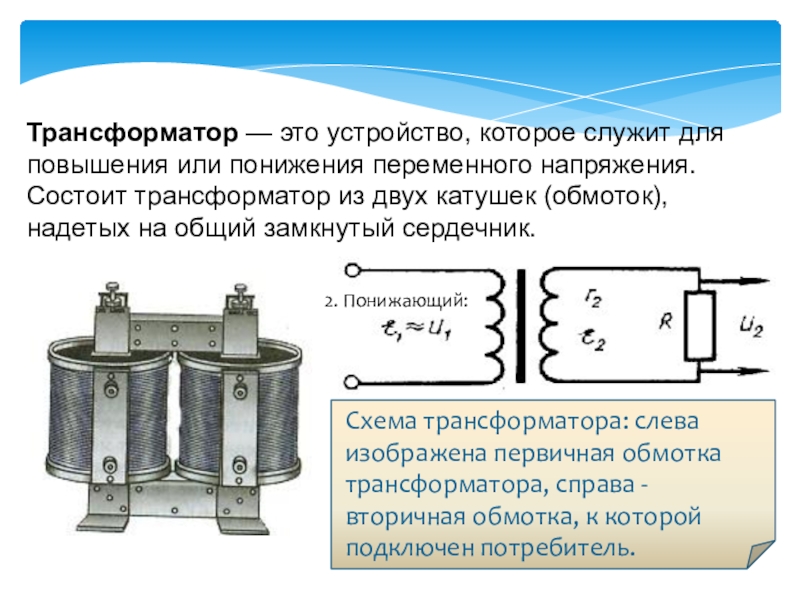

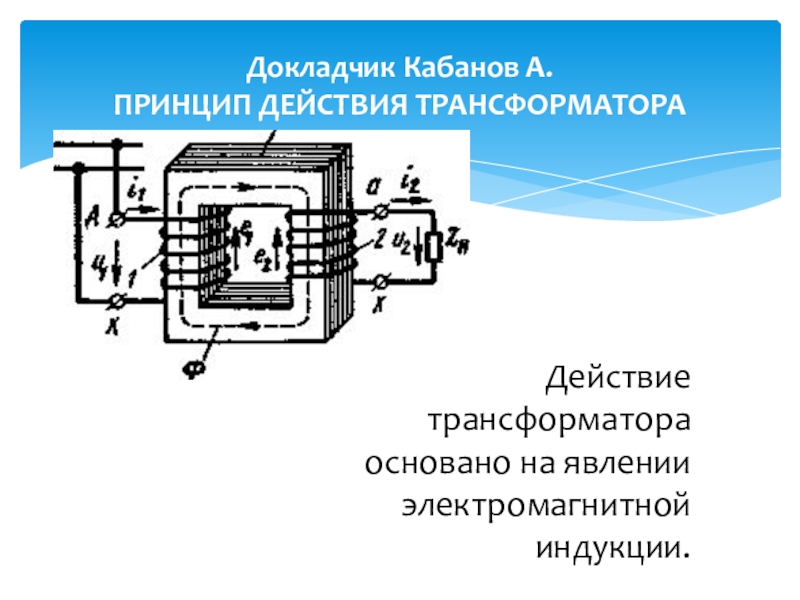

напряжения. Состоит трансформатор из двух катушек (обмоток), надетых на общий замкнутый сердечник.

Схема трансформатора: слева изображена первичная обмотка трансформатора, справа - вторичная обмотка, к которой подключен потребитель.

2. Понижающий:

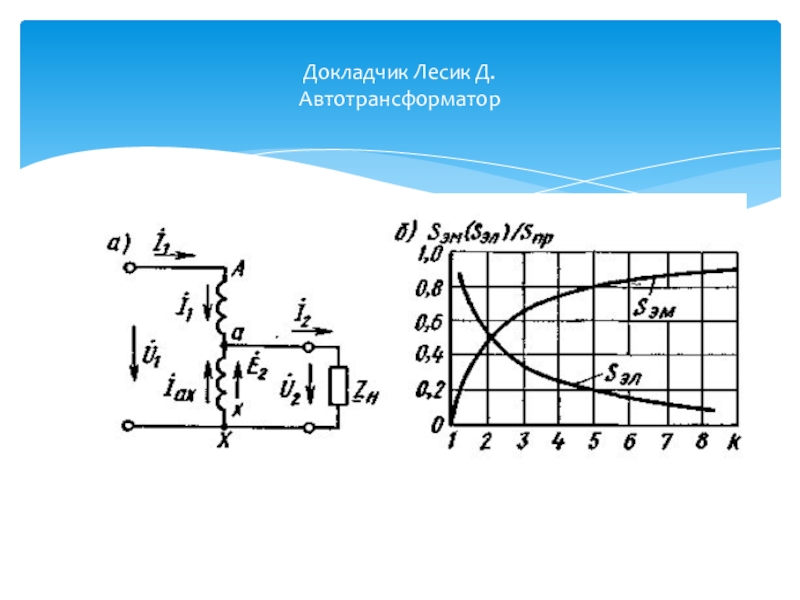

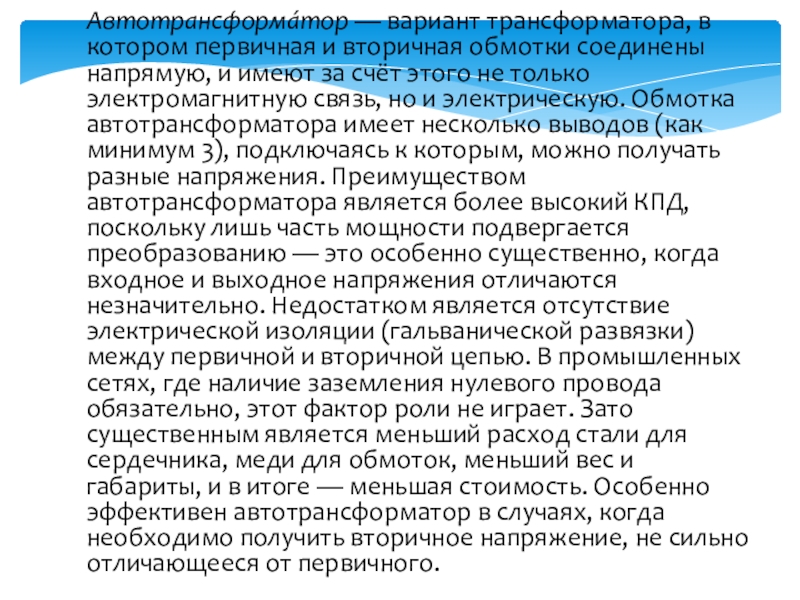

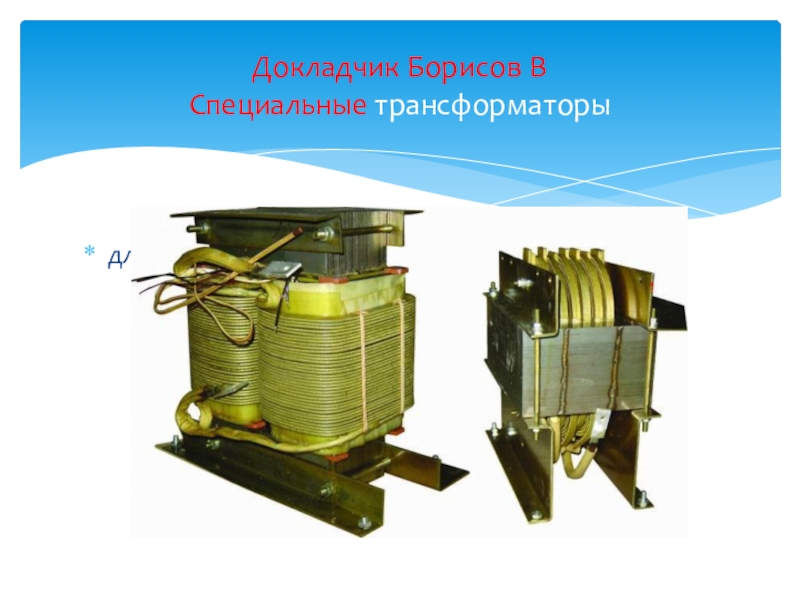

и имеют за счёт этого не только электромагнитную связь, но и электрическую. Обмотка автотрансформатора имеет несколько выводов (как минимум 3), подключаясь к которым, можно получать разные напряжения. Преимуществом автотрансформатора является более высокий КПД, поскольку лишь часть мощности подвергается преобразованию — это особенно существенно, когда входное и выходное напряжения отличаются незначительно. Недостатком является отсутствие электрической изоляции (гальванической развязки) между первичной и вторичной цепью. В промышленных сетях, где наличие заземления нулевого провода обязательно, этот фактор роли не играет. Зато существенным является меньший расход стали для сердечника, меди для обмоток, меньший вес и габариты, и в итоге — меньшая стоимость. Особенно эффективен автотрансформатор в случаях, когда необходимо получить вторичное напряжение, не сильно отличающееся от первичного.

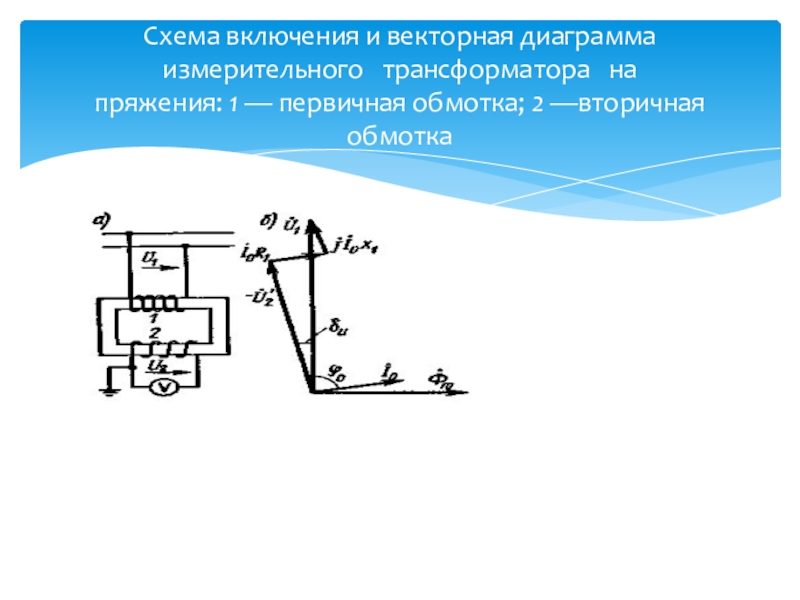

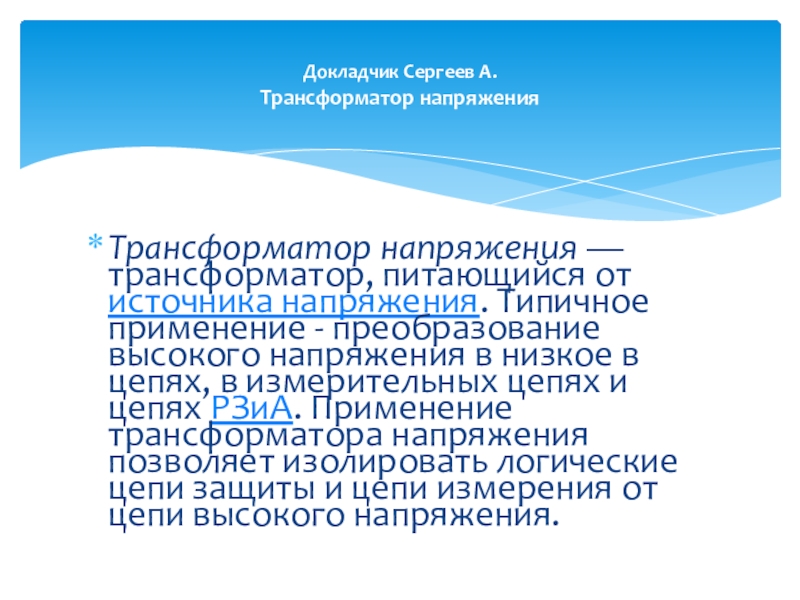

высокого напряжения в низкое в цепях, в измерительных цепях и цепях РЗиА. Применение трансформатора напряжения позволяет изолировать логические цепи защиты и цепи измерения от цепи высокого напряжения.

Докладчик Сергеев А. Трансформатор напряжения

обмотка

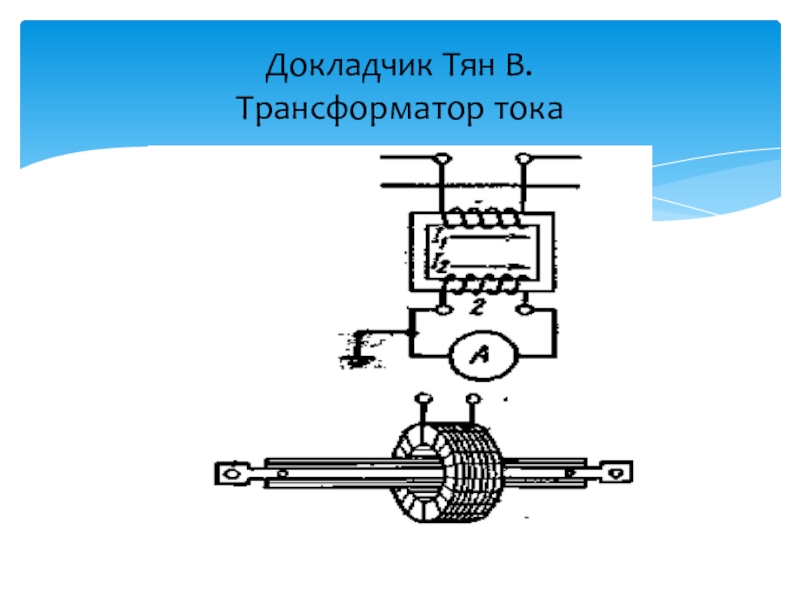

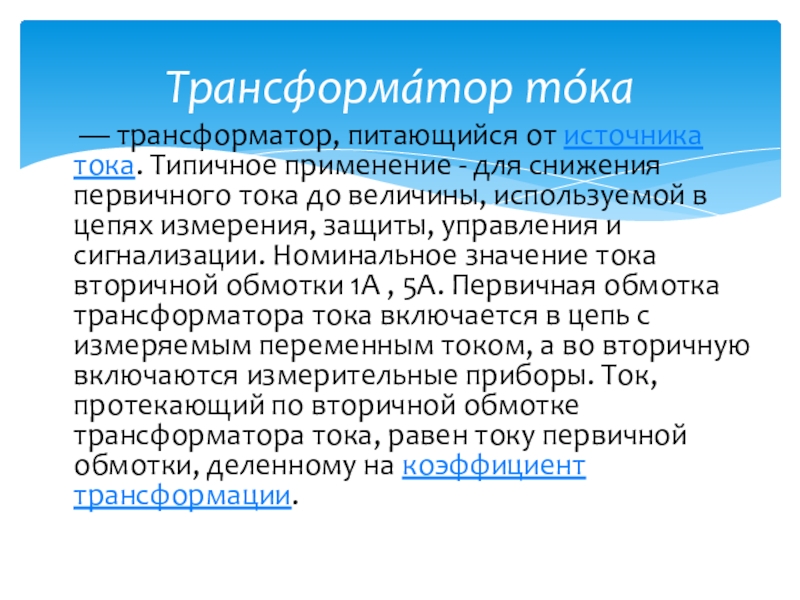

снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации. Номинальное значение тока вторичной обмотки 1А , 5А. Первичная обмотка трансформатора тока включается в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы. Ток, протекающий по вторичной обмотке трансформатора тока, равен току первичной обмотки, деленному на коэффициент трансформации.

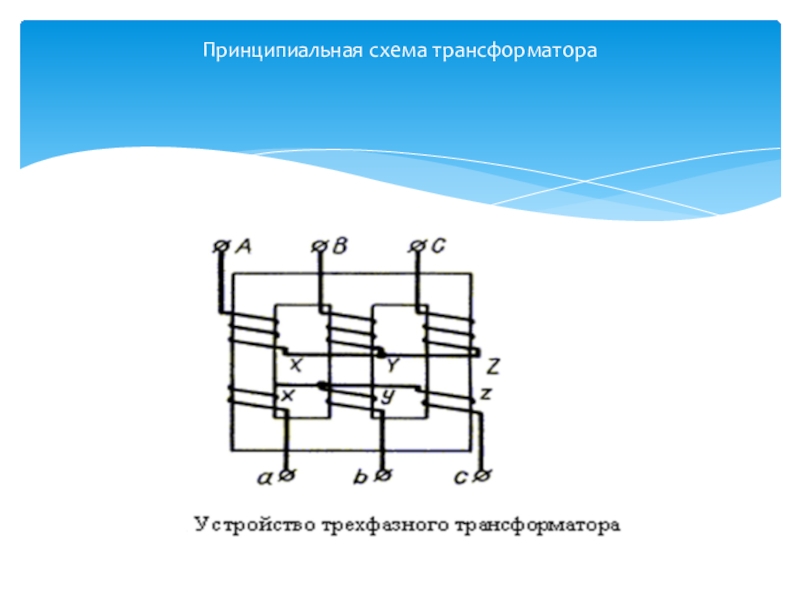

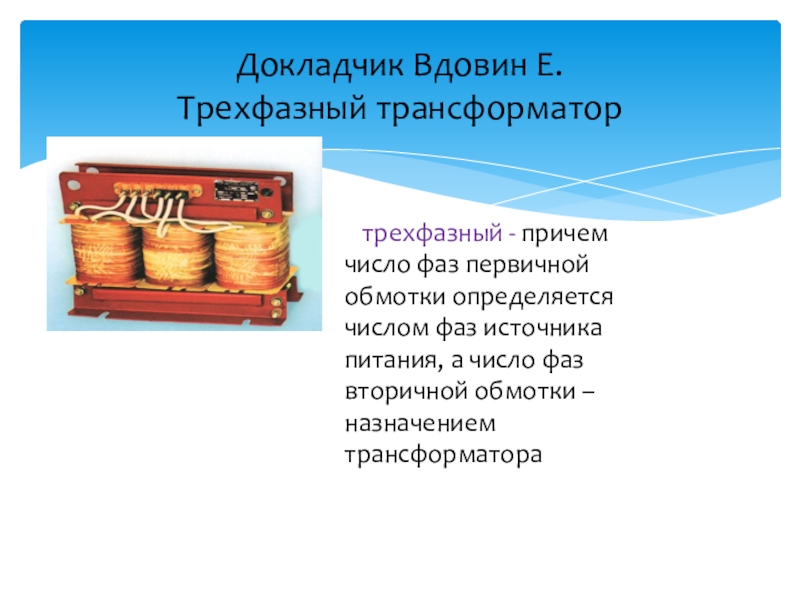

обмотки определяется числом фаз источника питания, а число фаз вторичной обмотки – назначением трансформатора

и схема замещения их (б)

тока.

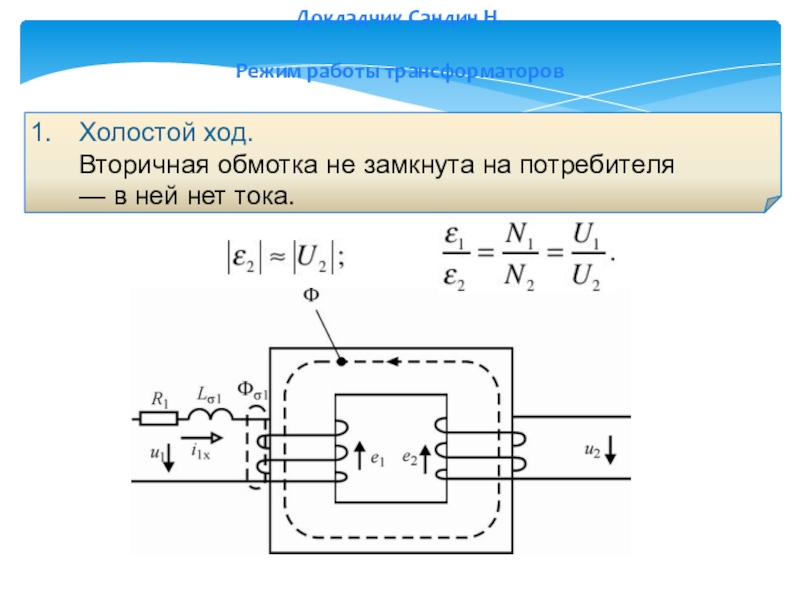

Докладчик Сандин Н.

Режим работы трансформаторов

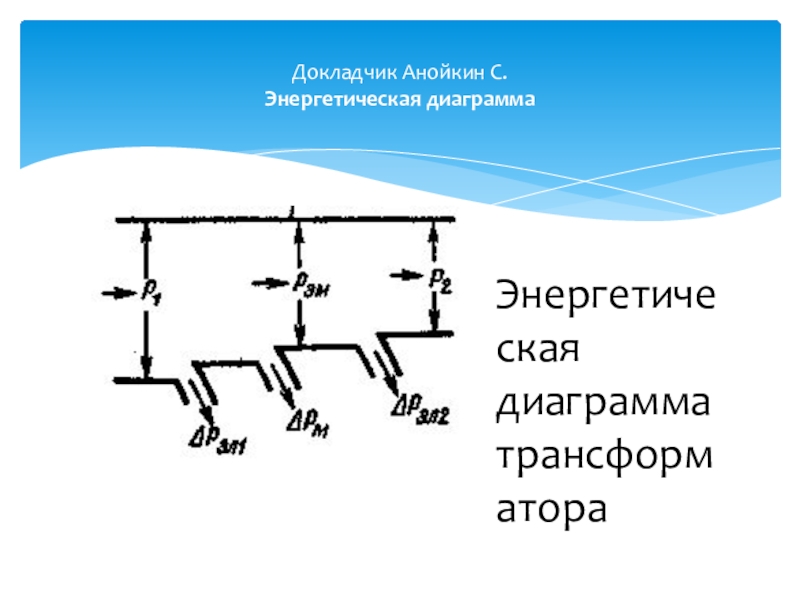

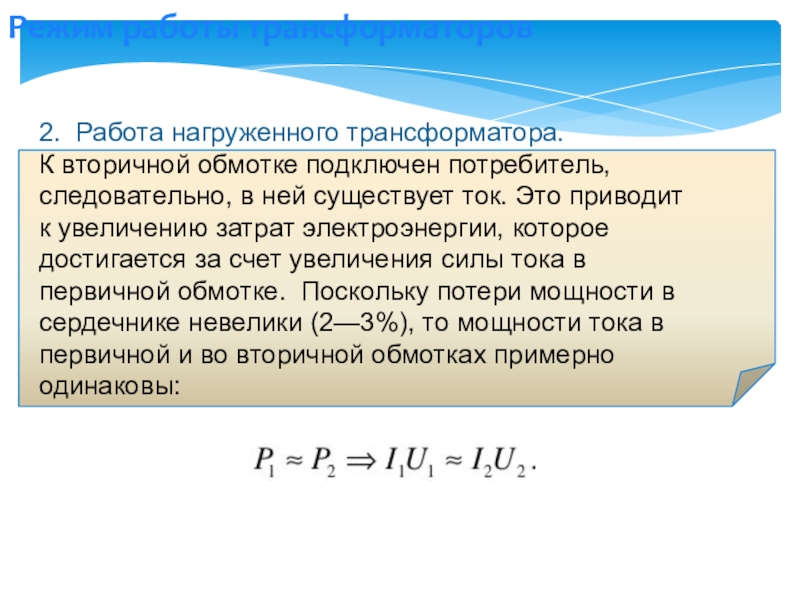

существует ток. Это приводит к увеличению затрат электроэнергии, которое достигается за счет увеличения силы тока в первичной обмотке. Поскольку потери мощности в сердечнике невелики (2—3%), то мощности тока в первичной и во вторичной обмотках примерно одинаковы:

Режим работы трансформаторов
