Презентация, доклад по электротехнике на тему Электроннолучевая трубка
Содержание
- 1. Презентация по электротехнике на тему Электроннолучевая трубка
- 2. Электроннолучевой трубкой называется электровакуумный прибор, в котором
- 3. Устройство Электроннолучевой трубкиРис.1 Схема устройства электронно-лучевой трубки:1-подогреватель, 2-катод,3-управляющий электрод, 4и 5-аноды, 6-отклоняющие пластины, 7-экран.
- 4. Стеклянный баллон электронно-лучевой трубки имеет форму колбы,
- 5. Электрическое поле, возникающее между отклоняющими пластинами, воздействует
- 6. Фокусируется луч магнитным полем, возбуждаемым постоянным током
- 7. Отклоняющая система представляет собой две пары отклоняющих
Электроннолучевой трубкой называется электровакуумный прибор, в котором электронный поток формируется в электронный луч и используется для преобразованья электрических сигналов в световые.

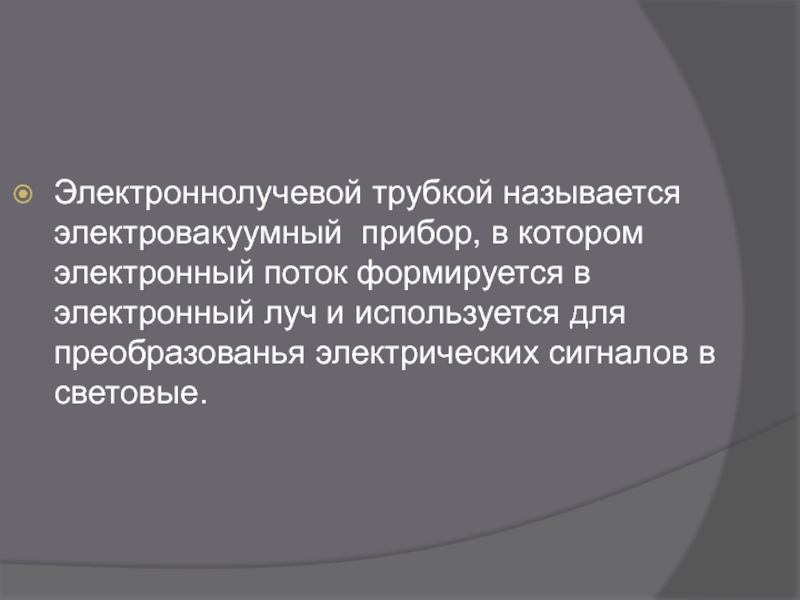

Слайд 2Электроннолучевой трубкой называется электровакуумный прибор, в котором электронный поток формируется в
электронный луч и используется для преобразованья электрических сигналов в световые.

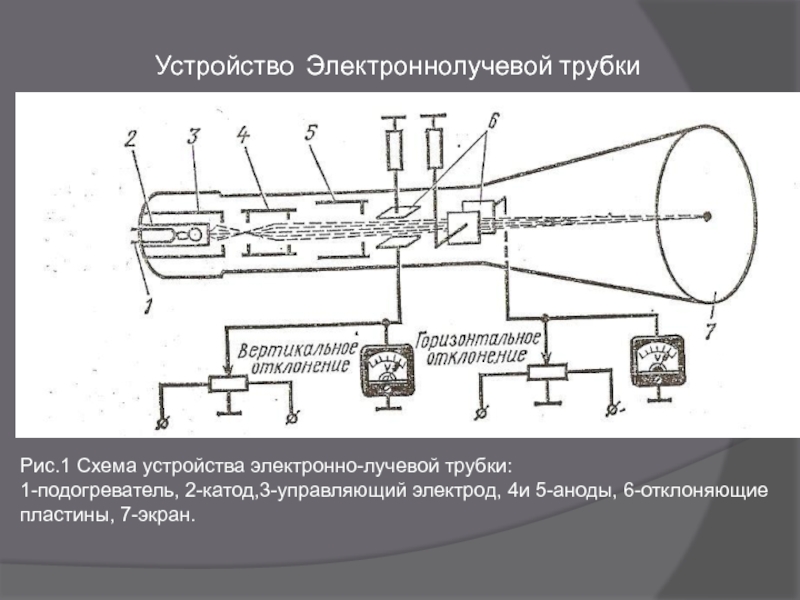

Слайд 3Устройство Электроннолучевой трубки
Рис.1 Схема устройства электронно-лучевой трубки:
1-подогреватель, 2-катод,3-управляющий электрод, 4и 5-аноды,
6-отклоняющие пластины, 7-экран.

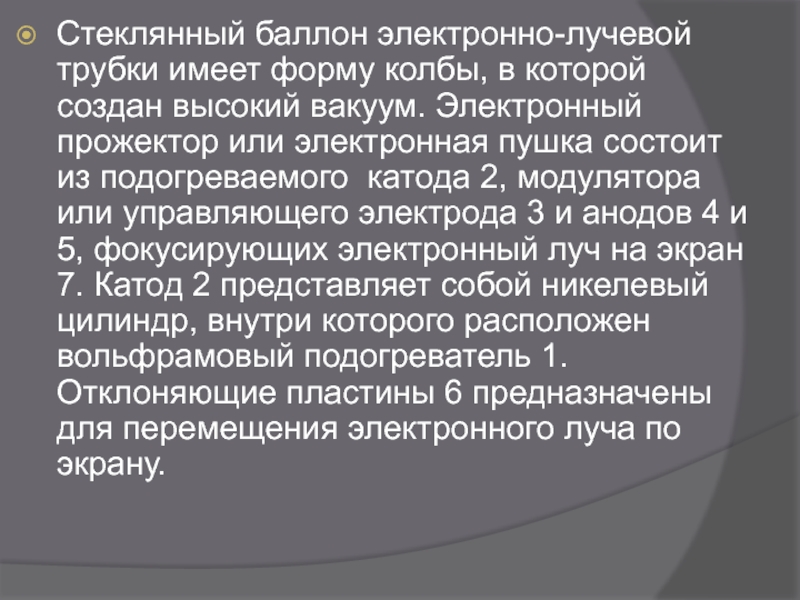

Слайд 4Стеклянный баллон электронно-лучевой трубки имеет форму колбы, в которой создан высокий
вакуум. Электронный прожектор или электронная пушка состоит из подогреваемого катода 2, модулятора или управляющего электрода 3 и анодов 4 и 5, фокусирующих электронный луч на экран 7. Катод 2 представляет собой никелевый цилиндр, внутри которого расположен вольфрамовый подогреватель 1.Отклоняющие пластины 6 предназначены для перемещения электронного луча по экрану.

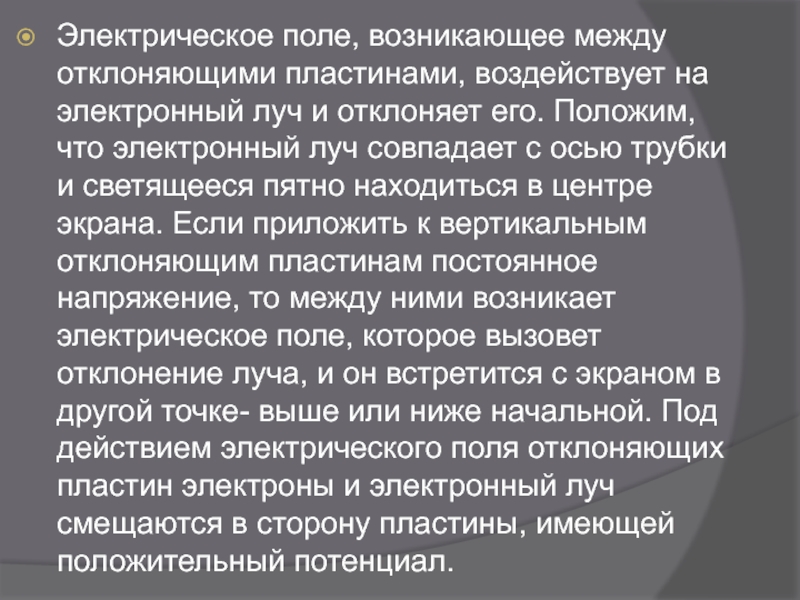

Слайд 5Электрическое поле, возникающее между отклоняющими пластинами, воздействует на электронный луч и
отклоняет его. Положим, что электронный луч совпадает с осью трубки и светящееся пятно находиться в центре экрана. Если приложить к вертикальным отклоняющим пластинам постоянное напряжение, то между ними возникает электрическое поле, которое вызовет отклонение луча, и он встретится с экраном в другой точке- выше или ниже начальной. Под действием электрического поля отклоняющих пластин электроны и электронный луч смещаются в сторону пластины, имеющей положительный потенциал.

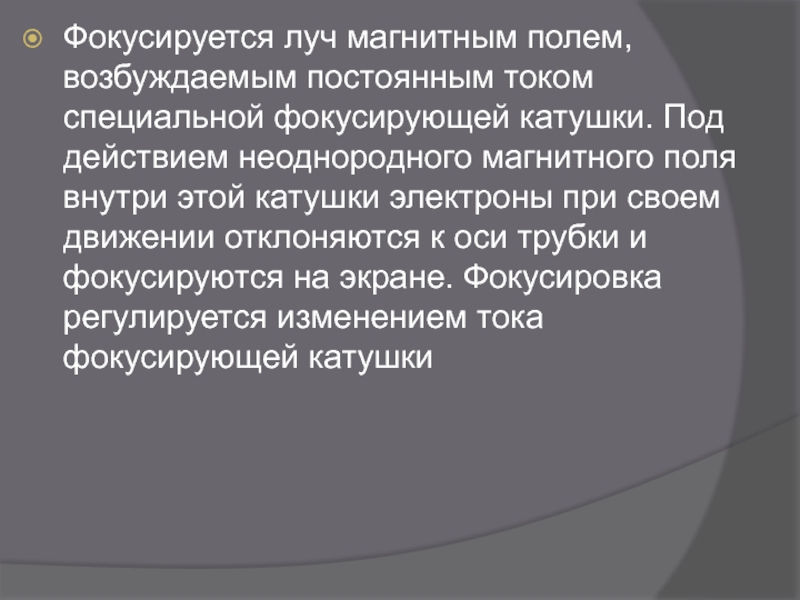

Слайд 6Фокусируется луч магнитным полем, возбуждаемым постоянным током специальной фокусирующей катушки. Под
действием неоднородного магнитного поля внутри этой катушки электроны при своем движении отклоняются к оси трубки и фокусируются на экране. Фокусировка регулируется изменением тока фокусирующей катушки

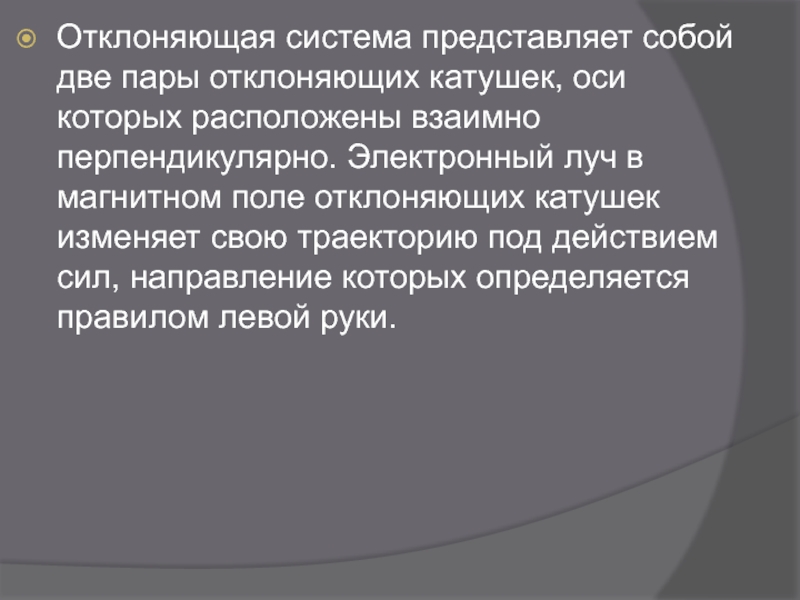

Слайд 7Отклоняющая система представляет собой две пары отклоняющих катушек, оси которых расположены
взаимно перпендикулярно. Электронный луч в магнитном поле отклоняющих катушек изменяет свою траекторию под действием сил, направление которых определяется правилом левой руки.
