Презентация, доклад по электротехнике на тему Электрические сети

помещений
4. Подземные линии электропередач
Список используемых источников

1 км, напряжение -2 кВ) в России появились в конце 70-x гг. 19 в.; электроэнергия, поступавшая в кабельную сеть, использовалась главным образом для освещения частных домов.

В начале 20 в. в связи с электрификацией промышленности и общим повышением уровня потребления электроэнергии появились кабельные линии электропередач напряжением 6,6;20 и 35 кВ; в 1922 была пущена первая линия на 110 кВ (Каширская ГРЭС — Москва).

Быстрое развитие и совершенствование ЛЭП обусловлены созданием развитых электрических сетей и объединением их в электроэнергетические системы.

История создания линий электропередач

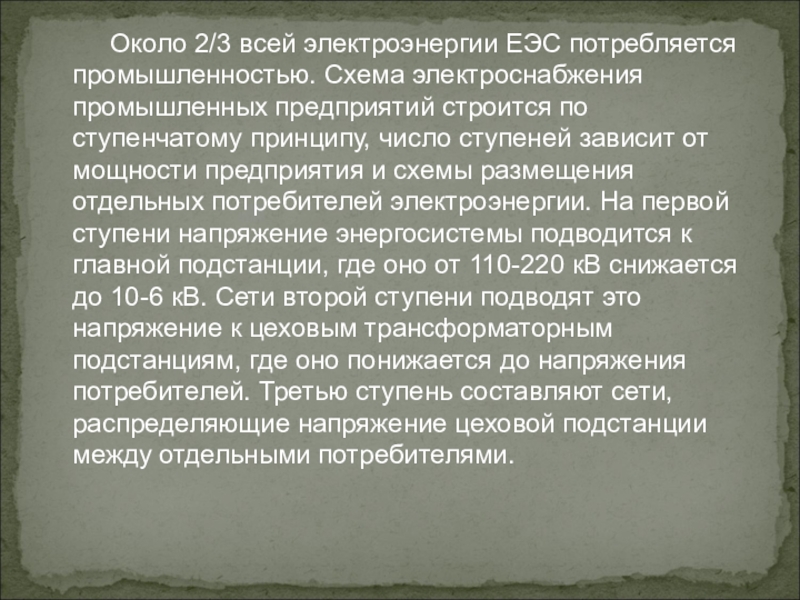

промышленностью. Схема электроснабжения промышленных предприятий строится по ступенчатому принципу, число ступеней зависит от мощности предприятия и схемы размещения отдельных потребителей электроэнергии. На первой ступени напряжение энергосистемы подводится к главной подстанции, где оно от 110-220 кВ снижается до 10-6 кВ. Сети второй ступени подводят это напряжение к цеховым трансформаторным подстанциям, где оно понижается до напряжения потребителей. Третью ступень составляют сети, распределяющие напряжение цеховой подстанции между отдельными потребителями.

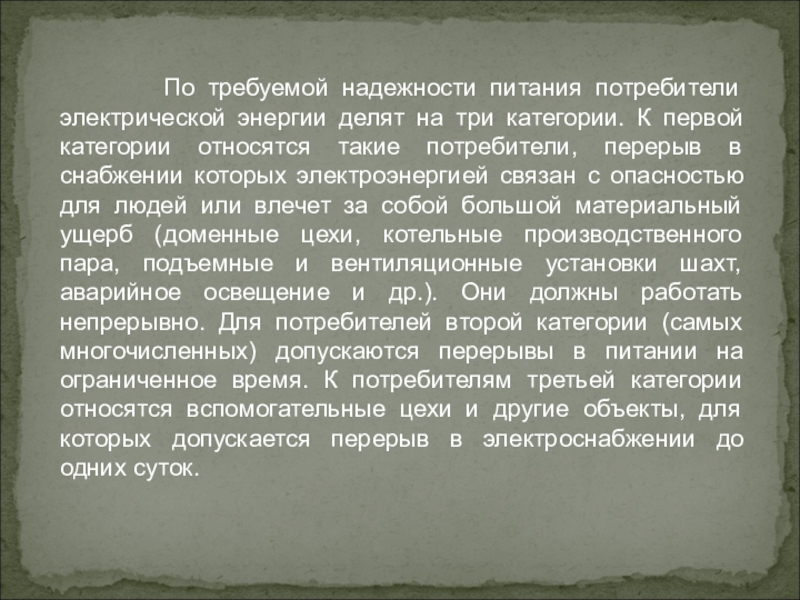

энергии делят на три категории. К первой категории относятся такие потребители, перерыв в снабжении которых электроэнергией связан с опасностью для людей или влечет за собой большой материальный ущерб (доменные цехи, котельные производственного пара, подъемные и вентиляционные установки шахт, аварийное освещение и др.). Они должны работать непрерывно. Для потребителей второй категории (самых многочисленных) допускаются перерывы в питании на ограниченное время. К потребителям третьей категории относятся вспомогательные цехи и другие объекты, для которых допускается перерыв в электроснабжении до одних суток.

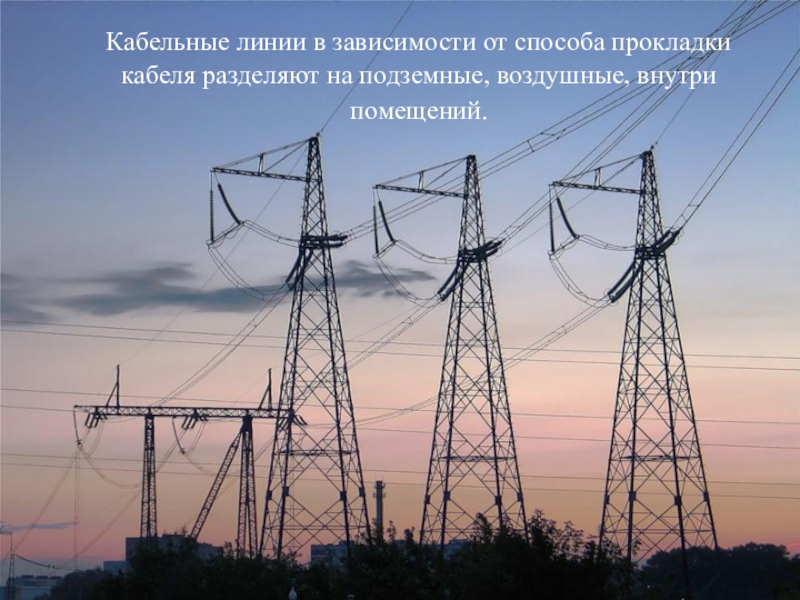

на подземные, воздушные, внутри помещений.

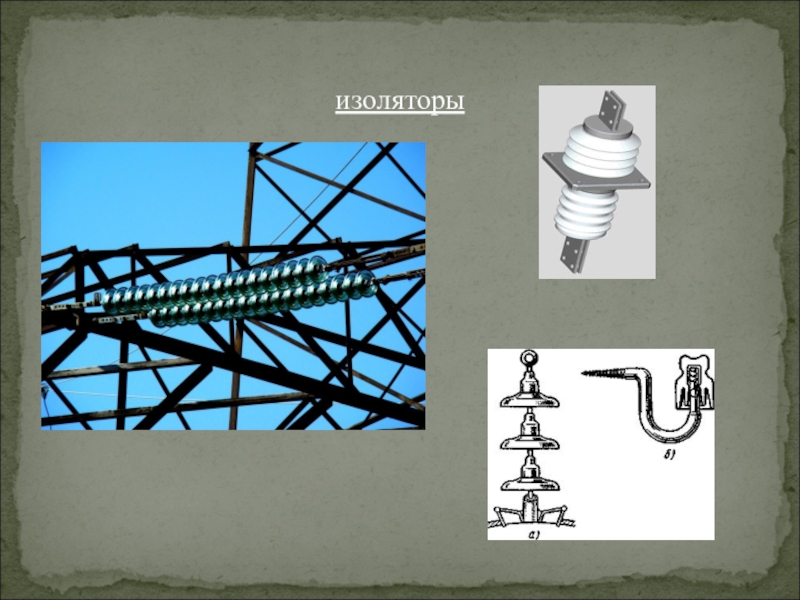

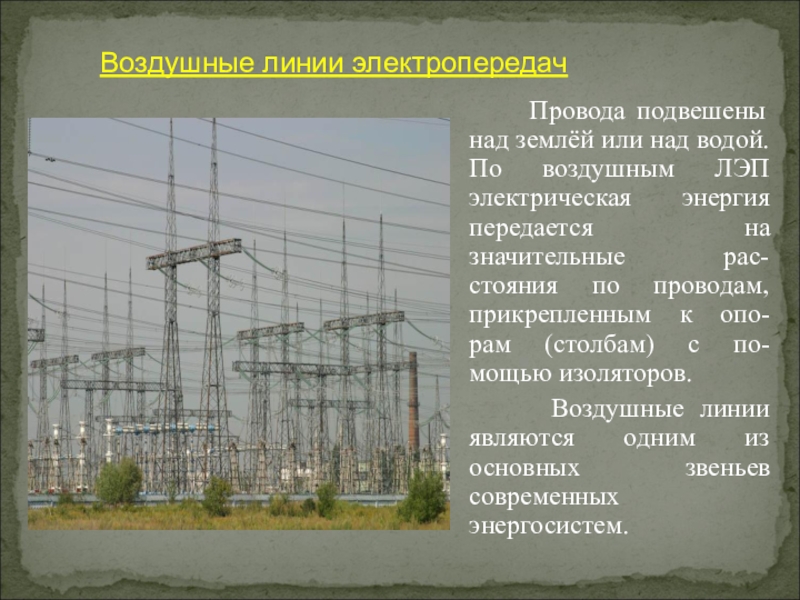

По воздушным ЛЭП электрическая энергия передается на значительные рас- стояния по проводам, прикрепленным к опо- рам (столбам) с по- мощью изоляторов.
Воздушные линии являются одним из основных звеньев современных энергосистем.

Воздушные линии электропередач

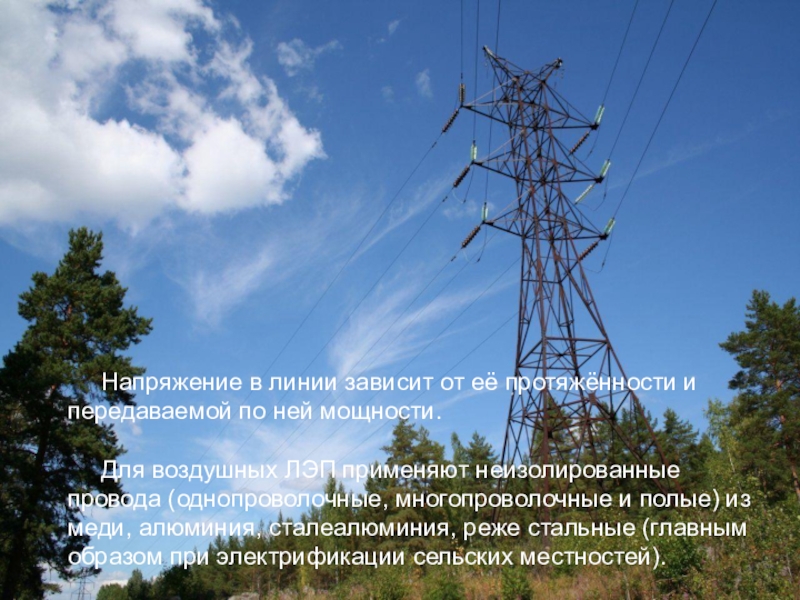

передаваемой по ней мощности.

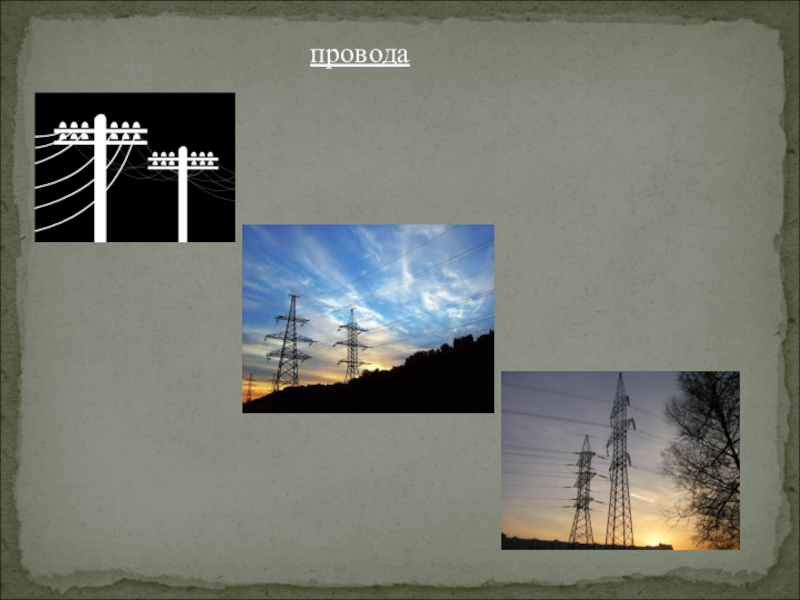

Для воздушных ЛЭП применяют неизолированные провода (однопроволочные, многопроволочные и полые) из меди, алюминия, сталеалюминия, реже стальные (главным образом при электрификации сельских местностей).

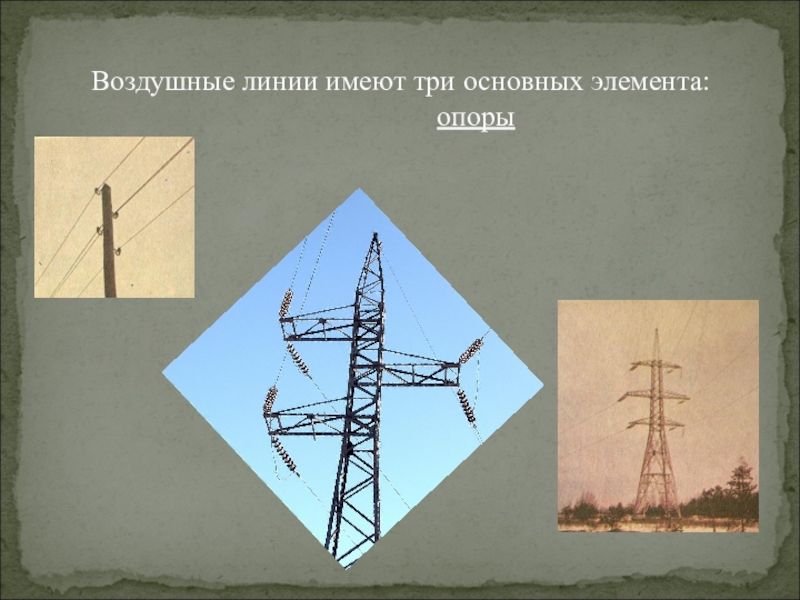

опоры

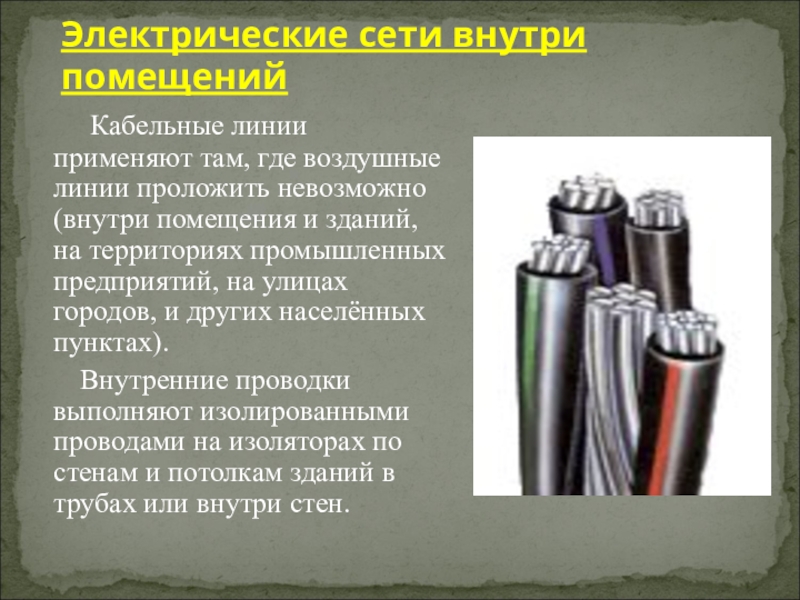

проложить невозможно (внутри помещения и зданий, на территориях промышленных предприятий, на улицах городов, и других населённых пунктах).
Внутренние проводки выполняют изолированными проводами на изоляторах по стенам и потолкам зданий в трубах или внутри стен.

Электрические сети внутри помещений

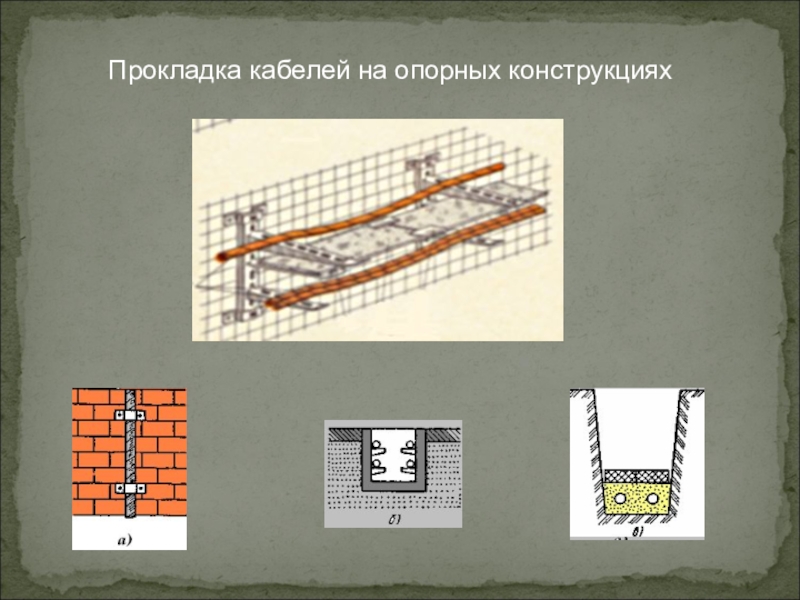

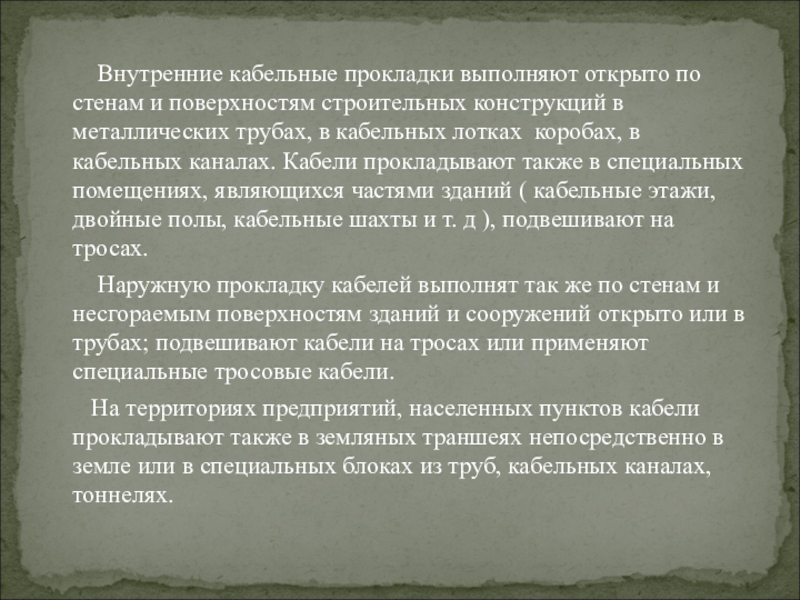

и поверхностям строительных конструкций в металлических трубах, в кабельных лотках коробах, в кабельных каналах. Кабели прокладывают также в специальных помещениях, являющихся частями зданий ( кабельные этажи, двойные полы, кабельные шахты и т. д ), подвешивают на тросах.
Наружную прокладку кабелей выполнят так же по стенам и несгораемым поверхностям зданий и сооружений открыто или в трубах; подвешивают кабели на тросах или применяют специальные тросовые кабели.
На территориях предприятий, населенных пунктов кабели прокладывают также в земляных траншеях непосредственно в земле или в специальных блоках из труб, кабельных каналах, тоннелях.

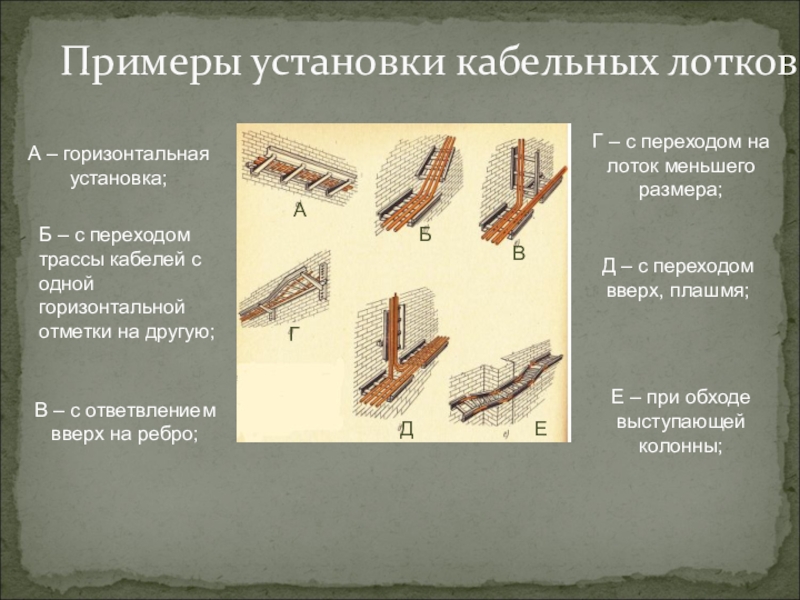

кабелей с одной горизонтальной отметки на другую;

В – с ответвлением вверх на ребро;

Г – с переходом на лоток меньшего размера;

Д – с переходом вверх, плашмя;

Е – при обходе выступающей колонны;

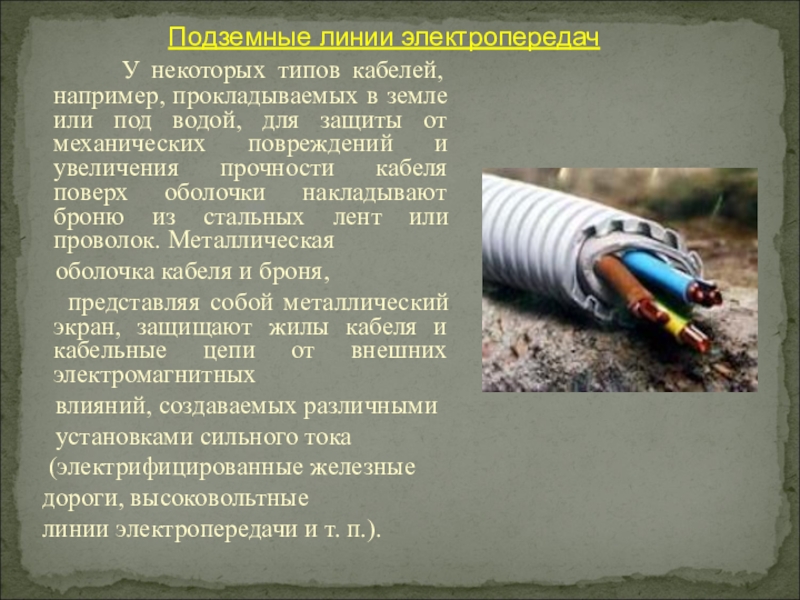

земле или под водой, для защиты от механических повреждений и увеличения прочности кабеля поверх оболочки накладывают броню из стальных лент или проволок. Металлическая
оболочка кабеля и броня,
представляя собой металлический экран, защищают жилы кабеля и кабельные цепи от внешних электромагнитных
влияний, создаваемых различными
установками сильного тока
(электрифицированные железные
дороги, высоковольтные
линии электропередачи и т. п.).

Подземные линии электропередач

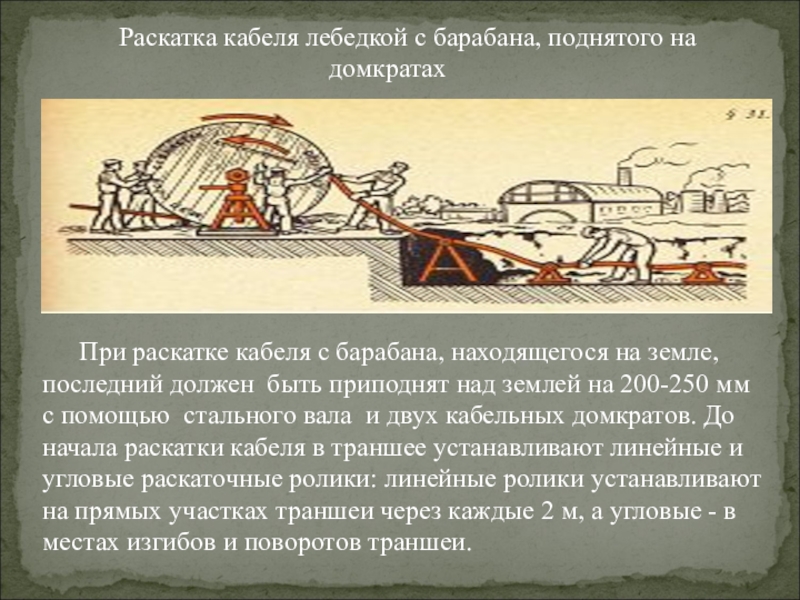

раскатке кабеля с барабана, находящегося на земле, последний должен быть приподнят над землей на 200-250 мм с помощью стального вала и двух кабельных домкратов. До начала раскатки кабеля в траншее устанавливают линейные и угловые раскаточные ролики: линейные ролики устанавливают на прямых участках траншеи через каждые 2 м, а угловые - в местах изгибов и поворотов траншеи.

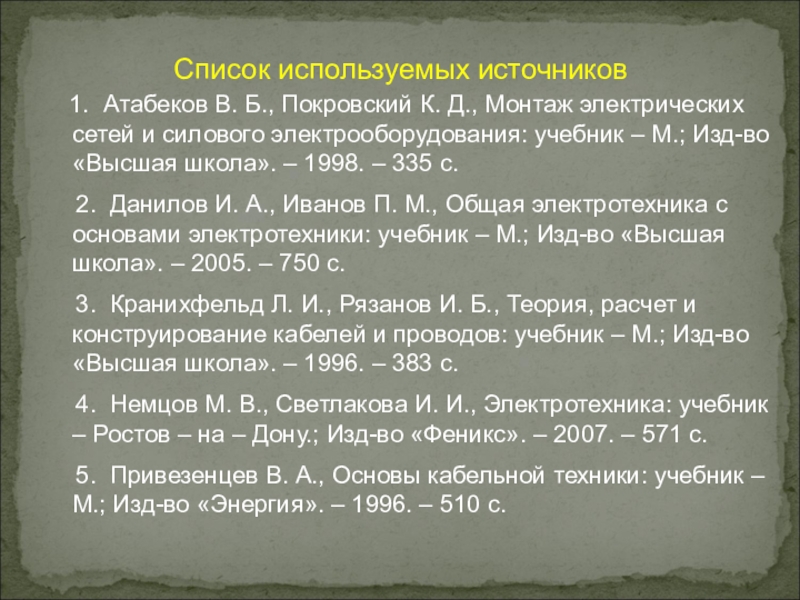

Монтаж электрических сетей и силового электрооборудования: учебник – М.; Изд-во «Высшая школа». – 1998. – 335 с.
2. Данилов И. А., Иванов П. М., Общая электротехника с основами электротехники: учебник – М.; Изд-во «Высшая школа». – 2005. – 750 с.
3. Кранихфельд Л. И., Рязанов И. Б., Теория, расчет и конструирование кабелей и проводов: учебник – М.; Изд-во «Высшая школа». – 1996. – 383 с.
4. Немцов М. В., Светлакова И. И., Электротехника: учебник – Ростов – на – Дону.; Изд-во «Феникс». – 2007. – 571 с.
5. Привезенцев В. А., Основы кабельной техники: учебник – М.; Изд-во «Энергия». – 1996. – 510 с.
