Презентация, доклад по электротехнике на тему Электрические машины переменного тока
Содержание
- 1. Презентация по электротехнике на тему Электрические машины переменного тока
- 2. Классификация электрических машин переменного токаЭлектрические машиныГенераторыДвигателиОднофазныеТрехфазныеСинхронныеАсинхронныеС короткозамкнутым роторомС фазнымротором
- 3. Классификация электрических машин переменного тока (продолжение)Генераторы-преобразуют механическую
- 4. Асинхронные машины
- 5. Простейшая модель для получения вращающегося магнитного поляАлюминиевый
- 6. При вращении магнитного поля его
- 7. Скорость вращения магнитного поля. Скольжение.
- 8. Устройство электродвигателя. 1. Статор с

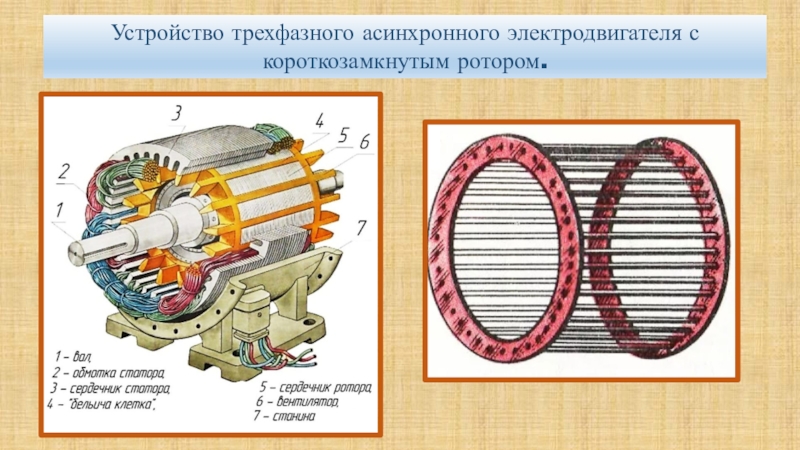

- 9. Устройство трехфазного асинхронного электродвигателя с короткозамкнутым ротором.
- 10. Недостатком асинхронного двигателя с короткозамкнутым ротором является
- 11. Устройство трехфазного асинхронного электродвигателя с фазным ротором.
- 12. Запуск асинхронного двигателя с фазным роторомПусковой ток

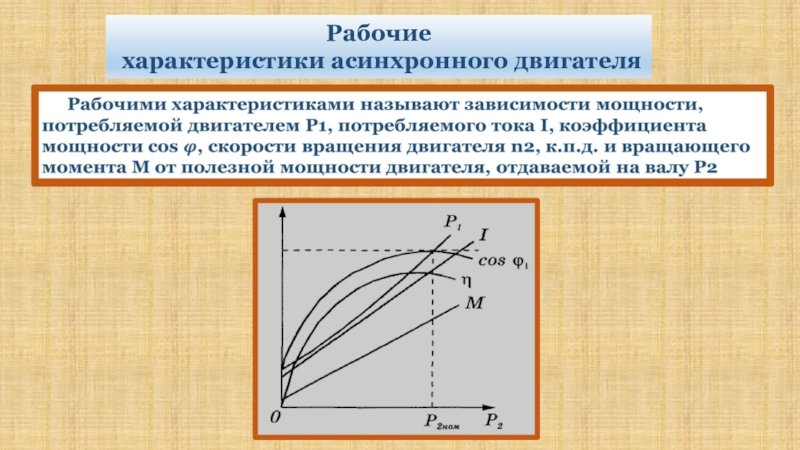

- 13. Рабочие характеристики асинхронного двигателя

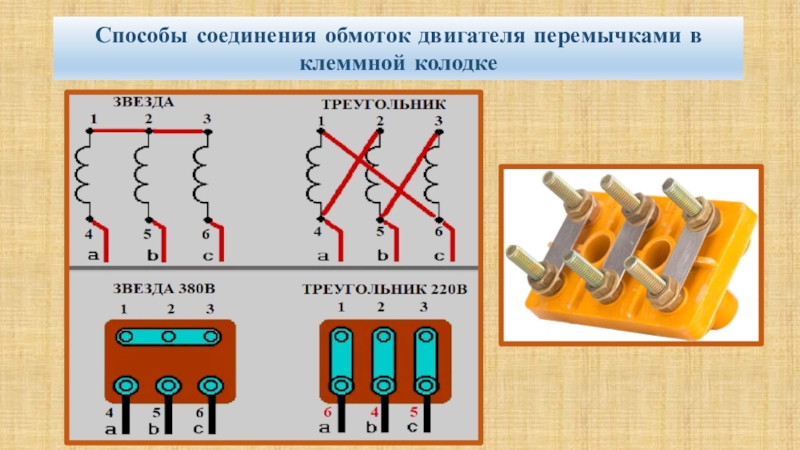

- 14. Способы соединения обмоток двигателя перемычками в клеммной колодке
- 15. Включение трехфазных двигателей в однофазную сеть При
Классификация электрических машин переменного токаЭлектрические машиныГенераторыДвигателиОднофазныеТрехфазныеСинхронныеАсинхронныеС короткозамкнутым роторомС фазнымротором
Слайд 1ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ образовательное УЧРЕЖДЕНИЕ
ИРКУТСКОЙ ОБЛАСТИ «ЧЕРЕМХОВСКИЙ ГОРНОТЕХНИЧЕСКИЙ КОЛЛЕДЖ ИМ.
М.И ЩАДОВА»
(ЧГТК ИМ. М.И. ЩАДОВА)
(ЧГТК ИМ. М.И. ЩАДОВА)

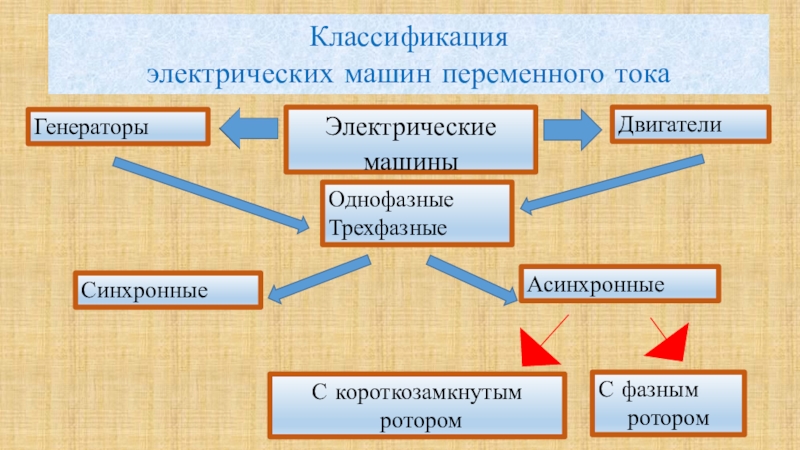

Слайд 2Классификация
электрических машин переменного тока
Электрические машины
Генераторы
Двигатели
Однофазные
Трехфазные
Синхронные
Асинхронные
С короткозамкнутым
ротором
С фазным
ротором

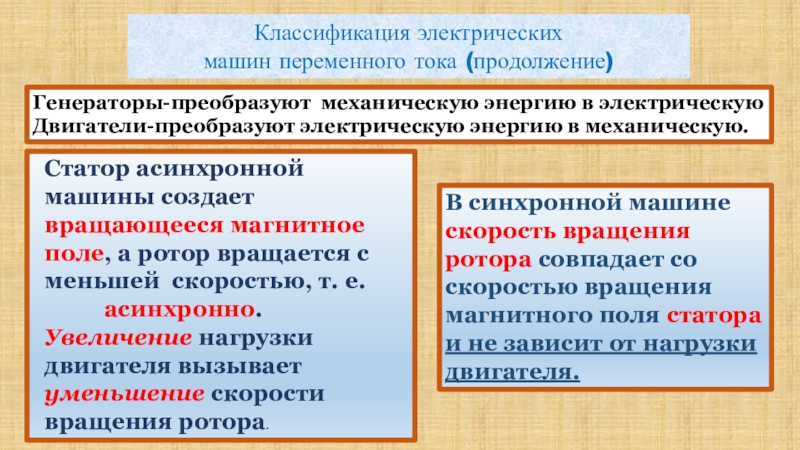

Слайд 3Классификация электрических
машин переменного тока (продолжение)
Генераторы-преобразуют механическую энергию в электрическую
Двигатели-преобразуют электрическую
энергию в механическую.
Статор асинхронной
машины создает
вращающееся магнитное
поле, а ротор вращается с
меньшей скоростью, т. е.
асинхронно.
Увеличение нагрузки
двигателя вызывает
уменьшение скорости
вращения ротора.
В синхронной машине скорость вращения ротора совпадает со скоростью вращения магнитного поля статора и не зависит от нагрузки двигателя.

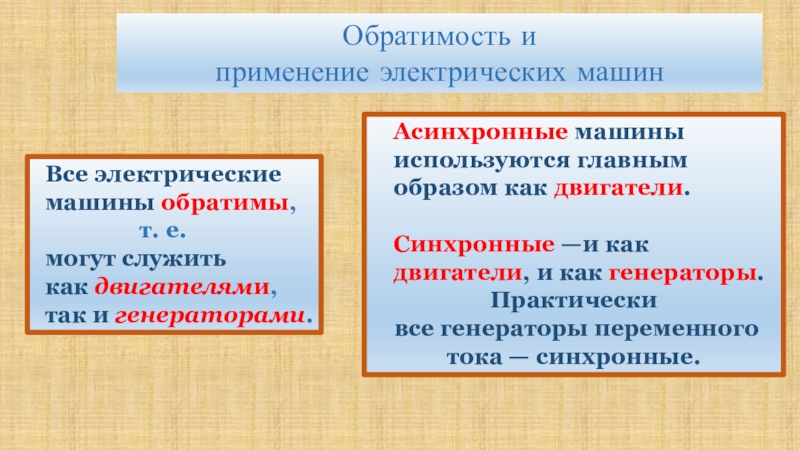

Слайд 4 Асинхронные машины
используются главным
образом как двигатели.
Синхронные —и как
двигатели, и как генераторы.
Практически
все генераторы переменного тока — синхронные.
Синхронные —и как
двигатели, и как генераторы.
Практически
все генераторы переменного тока — синхронные.
Обратимость и
применение электрических машин
Все электрические
машины обратимы,
т. е.
могут служить
как двигателями,
так и генераторами.

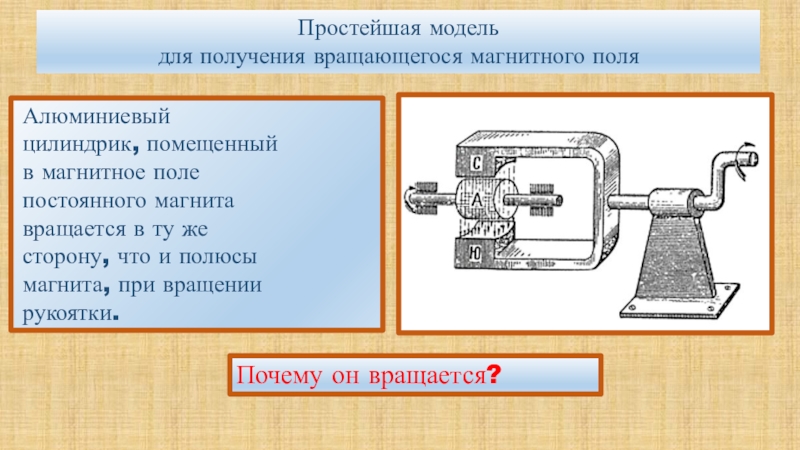

Слайд 5Простейшая модель
для получения вращающегося магнитного поля
Алюминиевый
цилиндрик, помещенный
в магнитное поле
постоянного магнита
вращается в ту же
сторону, что и полюсы
магнита, при вращении
рукоятки.
Почему он вращается?
Слайд 6 При вращении магнитного поля его силовые линии пересекают цилиндрик
и индуктируют в нем ток электромагнитной индукции (вихревой ток).
Взаимодействие индуктированного тока с магнитным полем вращающегося магнита и заставляет цилиндрик вращаться.
Взаимодействие индуктированного тока с магнитным полем вращающегося магнита и заставляет цилиндрик вращаться.
Почему он вращается?
Скорость вращения
цилиндра никогда не может возрасти до скорости вращения магнитного поля.

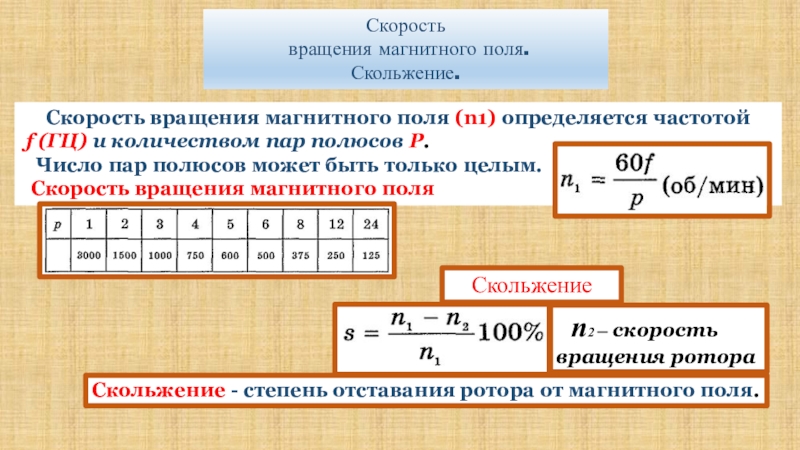

Слайд 7Скорость
вращения магнитного поля.
Скольжение.
Скорость вращения магнитного
поля (n1) определяется частотой
f (ГЦ) и количеством пар полюсов Р.
Число пар полюсов может быть только целым.
Скорость вращения магнитного поля
f (ГЦ) и количеством пар полюсов Р.
Число пар полюсов может быть только целым.
Скорость вращения магнитного поля
Скольжение
n2 – скорость вращения ротора
Скольжение - степень отставания ротора от магнитного поля.

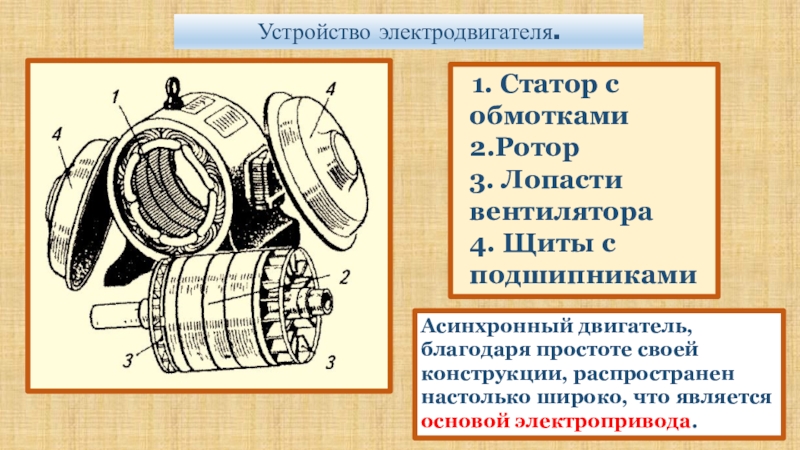

Слайд 8Устройство электродвигателя.
1. Статор с
обмотками
2.Ротор
3. Лопасти
вентилятора
4. Щиты с
подшипниками
вентилятора
4. Щиты с
подшипниками
Асинхронный двигатель, благодаря простоте своей конструкции, распространен настолько широко, что является основой электропривода.
Слайд 10Недостатком асинхронного двигателя с короткозамкнутым ротором является большой пусковой ток, который
превышает номинальный ток в 5-7 раз.
Запуск асинхронного двигателя
с короткозамкнутым ротором
Для уменьшения пускового тока последовательно с обмоткой статора включают последовательно трёхфазное индуктивное сопротивление.

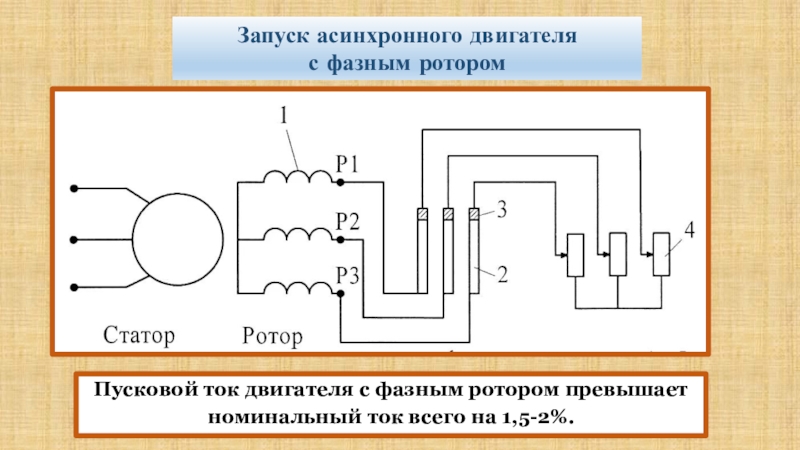

Слайд 12Запуск асинхронного двигателя
с фазным ротором
Пусковой ток двигателя с фазным ротором
превышает номинальный ток всего на 1,5-2%.

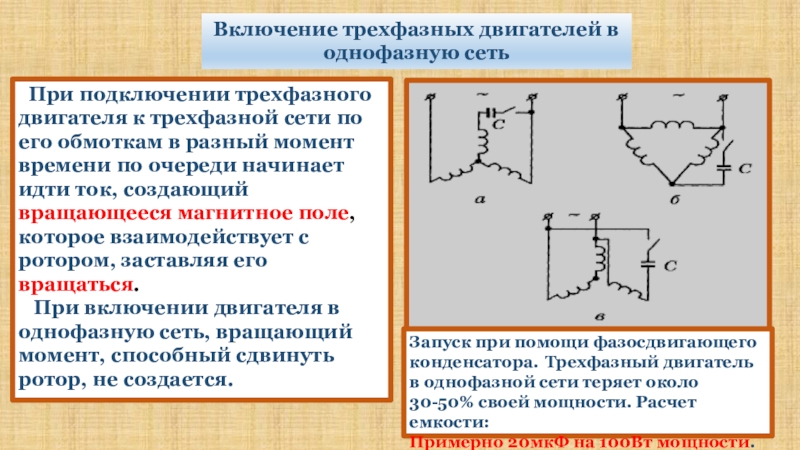

Слайд 15Включение трехфазных двигателей в однофазную сеть
При подключении трехфазного двигателя к
трехфазной сети по его обмоткам в разный момент времени по очереди начинает идти ток, создающий вращающееся магнитное поле, которое взаимодействует с ротором, заставляя его вращаться.
При включении двигателя в однофазную сеть, вращающий момент, способный сдвинуть ротор, не создается.
При включении двигателя в однофазную сеть, вращающий момент, способный сдвинуть ротор, не создается.
Запуск при помощи фазосдвигающего конденсатора. Трехфазный двигатель в однофазной сети теряет около 30-50% своей мощности. Расчет емкости:
Примерно 20мкФ на 100Вт мощности.
