Презентация, доклад по электротехнике на тему Электрические цепи постоянного тока
Содержание
- 1. Презентация по электротехнике на тему Электрические цепи постоянного тока
- 2. Повторение1. Дайте определения напряженности, электрического потенциала и
- 3. Электрический цепью называется совокупность устройств, образующих замкнутый путь для электрического тока

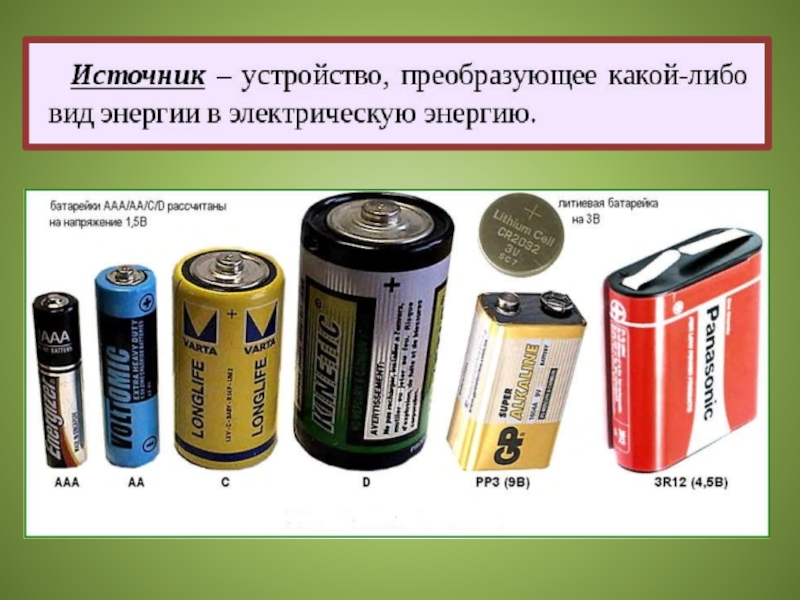

- 4. Слайд 4

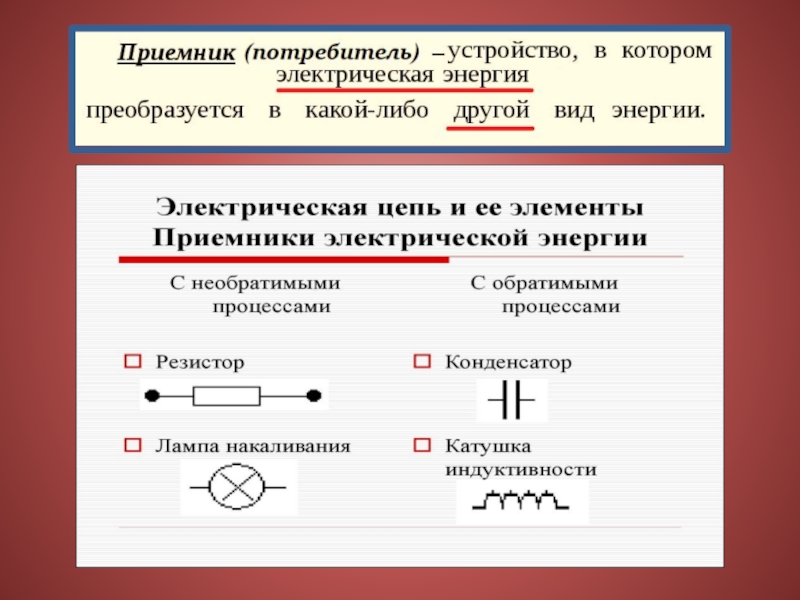

- 5. Слайд 5
- 6. Электрический провод Устройства для передачи энергии от источника
- 7. Слайд 7
- 8. Другие эксплуатационные устройстваКоммутационная аппаратура(рубильники, выключатели, переключатели и др.)

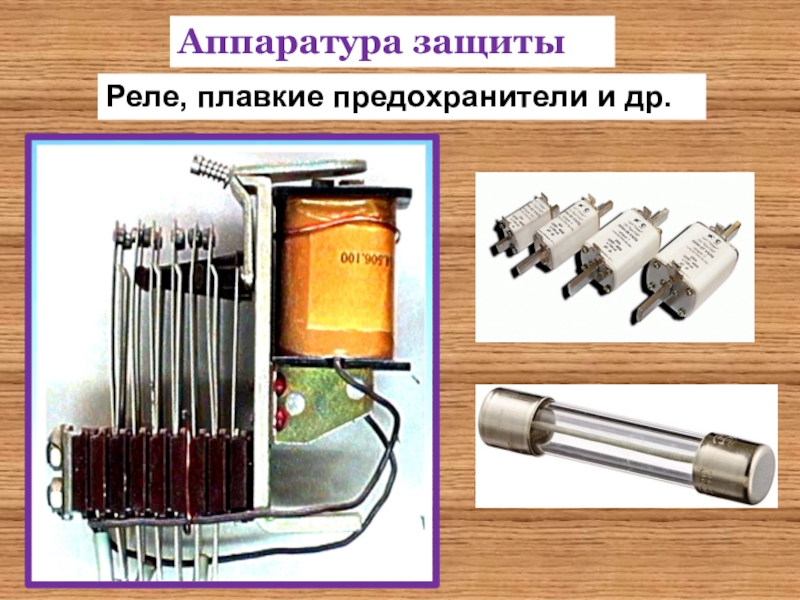

- 9. Аппаратура защитыРеле, плавкие предохранители и др.

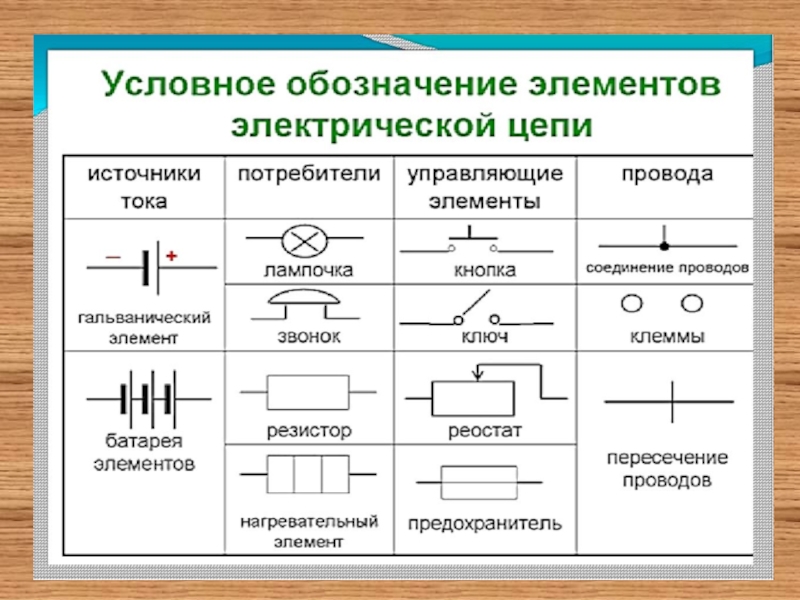

- 10. Слайд 10
- 11. Слайд 11
- 12. Ветвь – это участок электрической цепи от одного узла до другого узла. Ветвь обычно содержит
- 13. Узел – это участок электрической цепи, содержащий соединения трех или более числа ветвей.

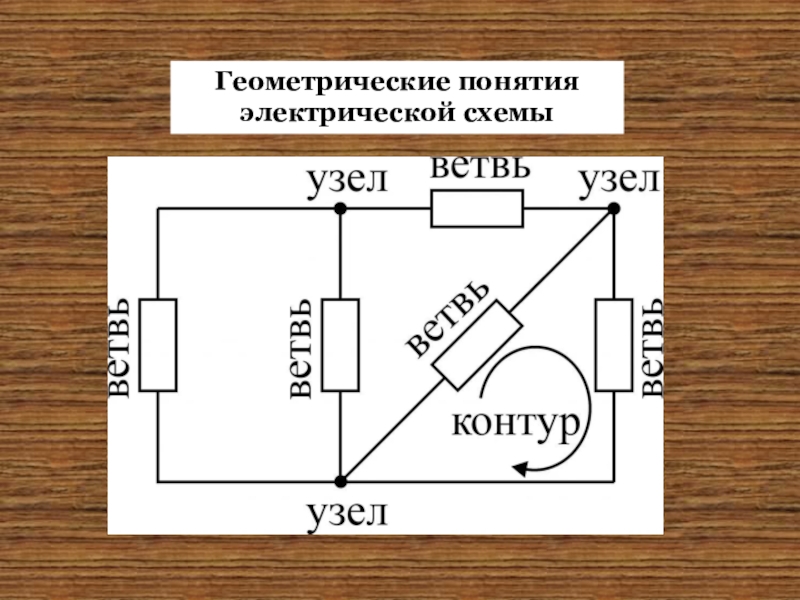

- 14. Геометрические понятия электрической схемы
- 15. Режимы работы электрической цепи постоянного токаНоминальный режим
- 16. Согласованный режим - такой режим работы электрической
- 17. КОНТРОЛЬНЫЕ ВОПРОСЫЧто такое электрическая цепь?Каковы основные элементы
Повторение1. Дайте определения напряженности, электрического потенциала и разности электрических потенциалов .2. Какие вещества называются проводниками и чем объясняется их хорошая электропроводность? Приведите примеры проводников.3.Какие вещества называются диэлектриками и чем объясняется их плохая электропроводность? Приведите примеры диэлектриков.4.Что
Слайд 1Электрические цепи постоянного тока
Скворцов А.М.
Преподаватель спецдисциплин
Заслуженный учитель Р.Ф.

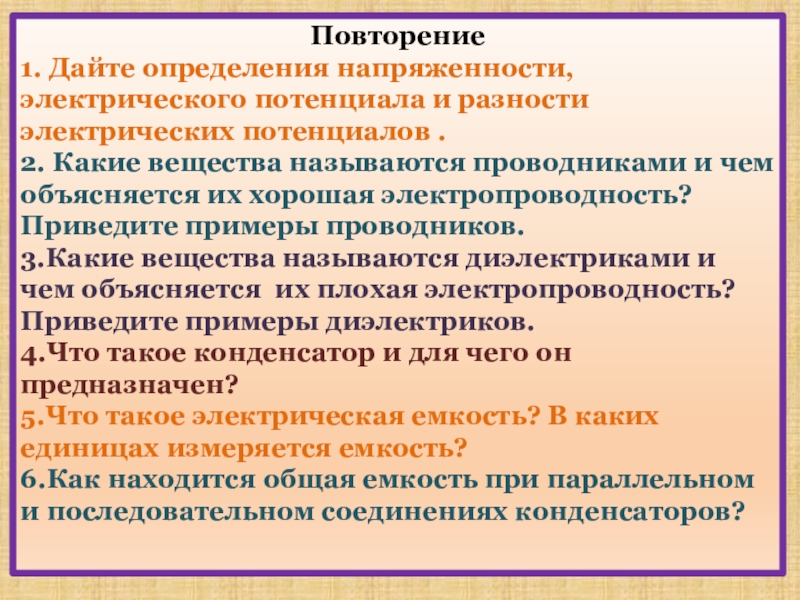

Слайд 2Повторение
1. Дайте определения напряженности, электрического потенциала и разности электрических потенциалов .
2.
Какие вещества называются проводниками и чем объясняется их хорошая электропроводность? Приведите примеры проводников.
3.Какие вещества называются диэлектриками и чем объясняется их плохая электропроводность? Приведите примеры диэлектриков.
4.Что такое конденсатор и для чего он предназначен?
5.Что такое электрическая емкость? В каких единицах измеряется емкость?
6.Как находится общая емкость при параллельном и последовательном соединениях конденсаторов?
3.Какие вещества называются диэлектриками и чем объясняется их плохая электропроводность? Приведите примеры диэлектриков.
4.Что такое конденсатор и для чего он предназначен?
5.Что такое электрическая емкость? В каких единицах измеряется емкость?
6.Как находится общая емкость при параллельном и последовательном соединениях конденсаторов?
Слайд 3Электрический
цепью называется совокупность устройств, образующих замкнутый
путь для электрического тока

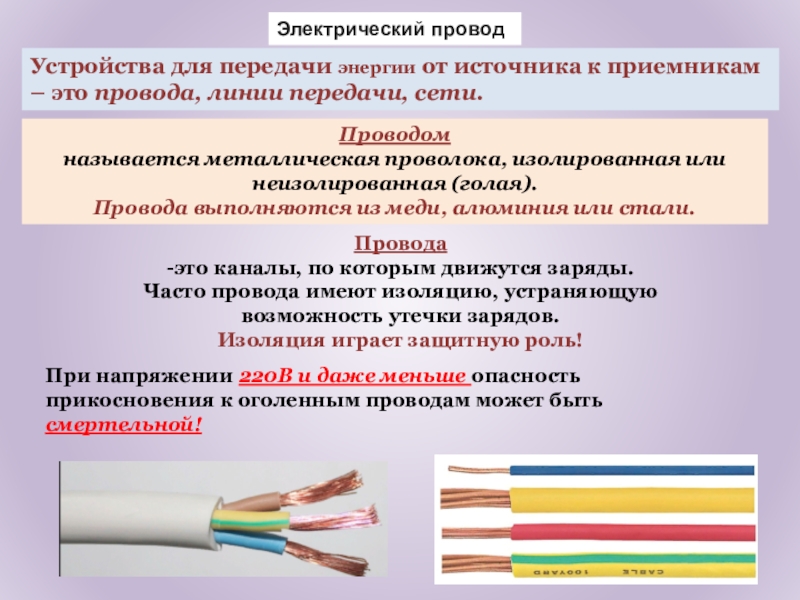

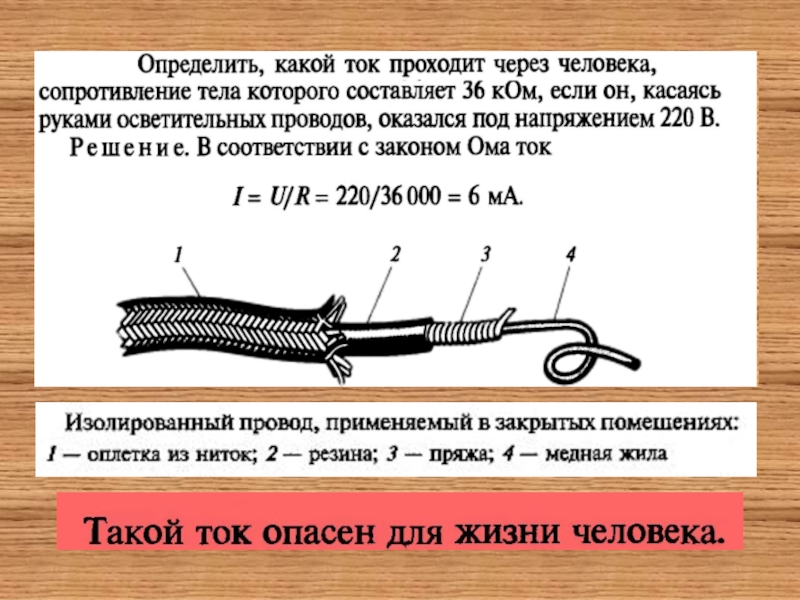

Слайд 6Электрический провод
Устройства для передачи энергии от источника к приемникам – это
провода, линии передачи, сети.
Проводом
называется металлическая проволока, изолированная или неизолированная (голая).
Провода выполняются из меди, алюминия или стали.
Провода
-это каналы, по которым движутся заряды. Часто провода имеют изоляцию, устраняющую возможность утечки зарядов.
Изоляция играет защитную роль!
При напряжении 220В и даже меньше опасность прикосновения к оголенным проводам может быть смертельной!
Слайд 8Другие эксплуатационные устройства
Коммутационная аппаратура(рубильники, выключатели, переключатели и др.)

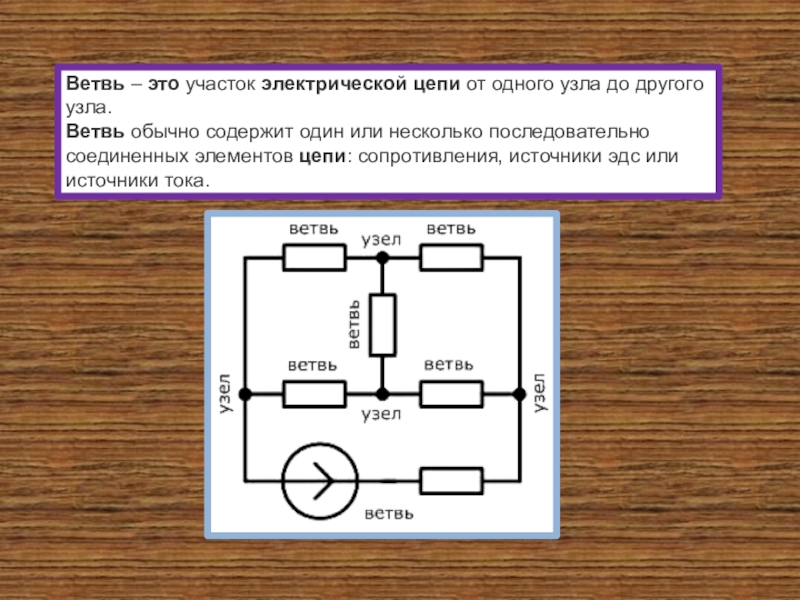

Слайд 12Ветвь – это участок электрической цепи от одного узла до другого узла.
Ветвь обычно содержит один или несколько последовательно
соединенных элементов цепи: сопротивления, источники эдс или источники тока.

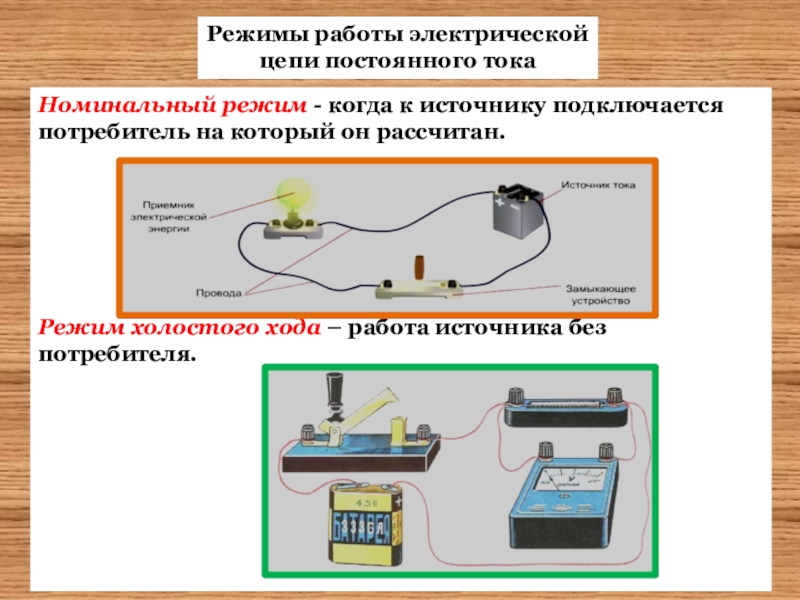

Слайд 15Режимы работы электрической цепи постоянного тока
Номинальный режим - когда к источнику
подключается потребитель на который он рассчитан.
Режим холостого хода – работа источника без потребителя.
Режим холостого хода – работа источника без потребителя.
Слайд 16
Согласованный режим - такой режим работы электрической цепи, когда на нагрузке,
подключенной к данному источнику, выделяется максимальная мощность, которую способен дать этот источник.
Условием данного режима, является равенство сопротивления нагрузки внутреннему сопротивлению источника для цепей постоянного тока
Условием данного режима, является равенство сопротивления нагрузки внутреннему сопротивлению источника для цепей постоянного тока
Режим короткого замыкания – работа без потребителя, контакты источника замыкаются накоротко.
Слайд 17КОНТРОЛЬНЫЕ ВОПРОСЫ
Что такое электрическая цепь?
Каковы основные элементы электрической цепи?
Каково главное условие
для работы электрической цепи?
Что такое схема электрической цепи?
Какие электрические схемы бывают?
Что такое узел электрической цепи?
Что такое ветвь электрической цепи?
Что такое контур электрической цепи?
Назовите режимы работы электрической цепи. Охарактеризуйте каждый из них.
Что такое схема электрической цепи?
Какие электрические схемы бывают?
Что такое узел электрической цепи?
Что такое ветвь электрической цепи?
Что такое контур электрической цепи?
Назовите режимы работы электрической цепи. Охарактеризуйте каждый из них.
