Презентация, доклад по электротехнике Машины постоянного тока
Содержание
- 1. Презентация по электротехнике Машины постоянного тока
- 2. Устройство электрической машины постоянного тока

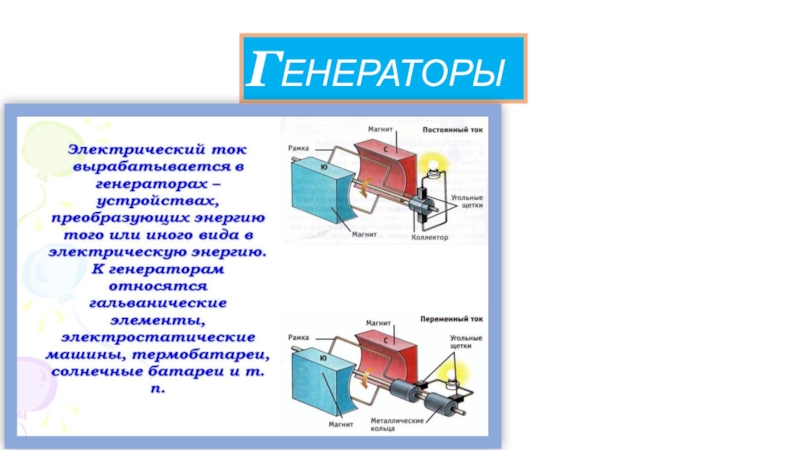

- 3. ГЕНЕРАТОРЫ

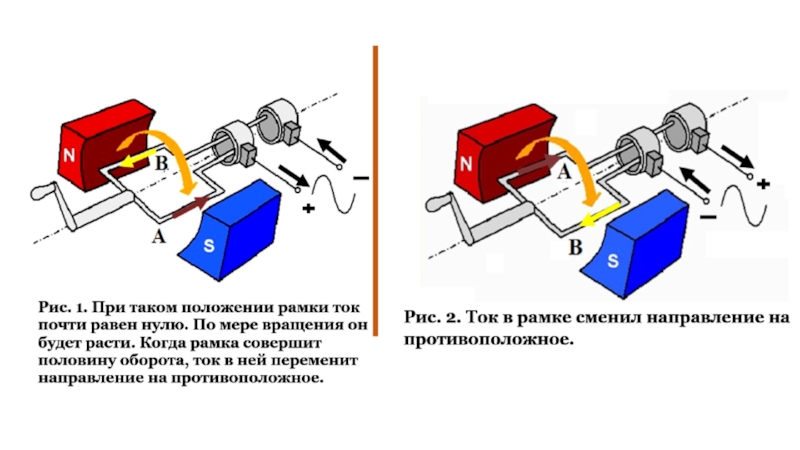

- 4. Слайд 4
- 5. Коллектор представляет собой две половины медного кольца,
- 6. ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКАКоллектор (два полукольца) создает постоянное направление тока в рамке
- 7. Способы возбуждения машин постоянного токаа) Независимое возбуждениеб) Параллельное возбуждениев) Последовательное возбуждениег) Смешанное возбуждение
- 8. Обмотка возбуждения генератора постоянного тока с независимым возбуждением получает

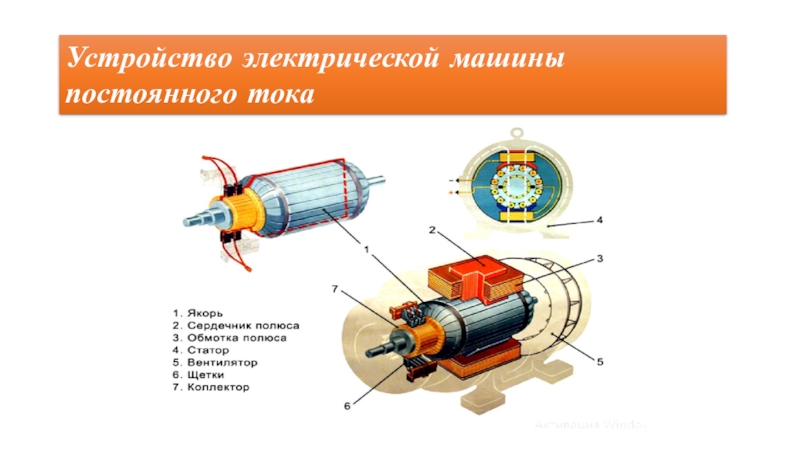

Устройство электрической машины постоянного тока
Слайд 1ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ образовательное УЧРЕЖДЕНИЕ
ИРКУТСКОЙ ОБЛАСТИ «ЧЕРЕМХОВСКИЙ ГОРНОТЕХНИЧЕСКИЙ КОЛЛЕДЖ ИМ.
М.И ЩАДОВА»
(ЧГТК ИМ. М.И. ЩАДОВА)
(ЧГТК ИМ. М.И. ЩАДОВА)

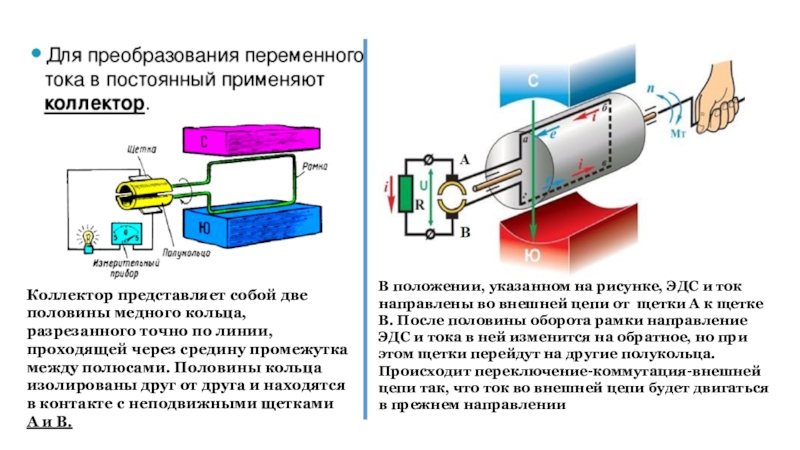

Слайд 5Коллектор представляет собой две половины медного кольца, разрезанного точно по линии,
проходящей через средину промежутка между полюсами. Половины кольца изолированы друг от друга и находятся в контакте с неподвижными щетками
А и В.
А и В.
В положении, указанном на рисунке, ЭДС и ток направлены во внешней цепи от щетки А к щетке В. После половины оборота рамки направление ЭДС и тока в ней изменится на обратное, но при этом щетки перейдут на другие полукольца. Происходит переключение-коммутация-внешней цепи так, что ток во внешней цепи будет двигаться в прежнем направлении

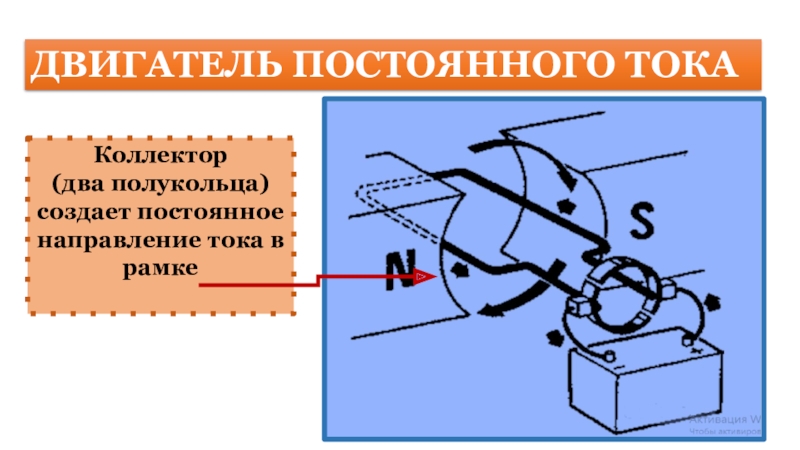

Слайд 6ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА
Коллектор
(два полукольца) создает постоянное направление тока в рамке

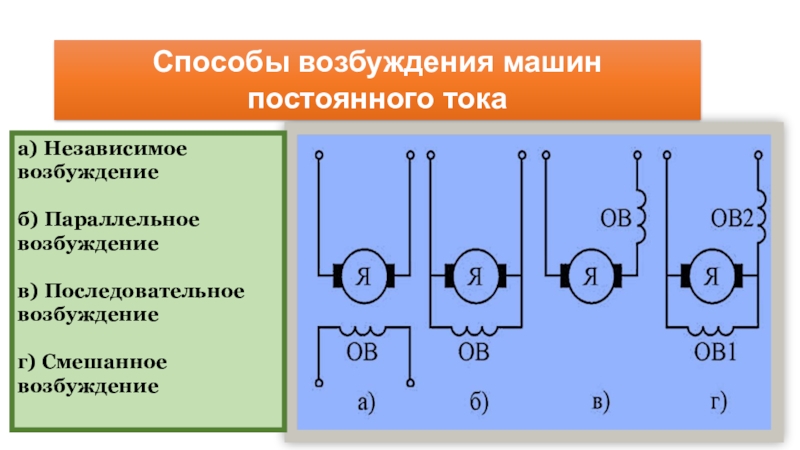

Слайд 7Способы возбуждения машин
постоянного тока
а) Независимое возбуждение
б) Параллельное возбуждение
в) Последовательное возбуждение
г)
Смешанное возбуждение

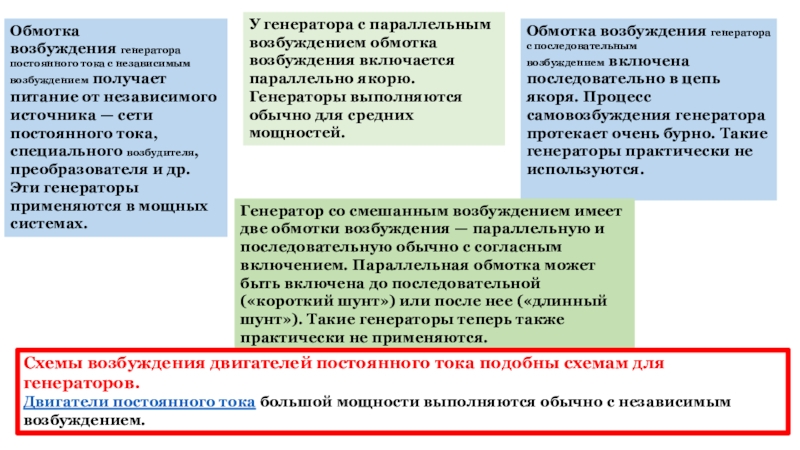

Слайд 8Обмотка возбуждения генератора постоянного тока с независимым возбуждением получает питание от независимого источника
— сети постоянного тока, специального возбудителя, преобразователя и др. Эти генераторы применяются в мощных системах.
У генератора с параллельным возбуждением обмотка возбуждения включается параллельно якорю.
Генераторы выполняются обычно для средних мощностей.
Обмотка возбуждения генератора с последовательным возбуждением включена последовательно в цепь якоря. Процесс самовозбуждения генератора протекает очень бурно. Такие генераторы практически не используются.
Генератор со смешанным возбуждением имеет две обмотки возбуждения — параллельную и последовательную обычно с согласным включением. Параллельная обмотка может быть включена до последовательной («короткий шунт») или после нее («длинный шунт»). Такие генераторы теперь также практически не применяются.
Схемы возбуждения двигателей постоянного тока подобны схемам для генераторов.
Двигатели постоянного тока большой мощности выполняются обычно с независимым возбуждением.
