Полупроводник - это вещество, у которого удельное сопротивление может изменяться в широких пределах и очень быстро убывает с повышением температуры., а это значит, что электрическая проводимость (1/R ) увеличивается.наблюдается у кремния, германия, селена и у некоторых
Слайд 1Казаков Максим Дмитриевич
Группа ЭО-211
Нижегородский политехнический колледж
Презентация на тему «Электрический ток в
Слайд 2Полупроводник - это вещество, у которого удельное сопротивление может изменяться в
широких пределах и очень быстро убывает с повышением температуры., а это значит, что электрическая проводимость (1/R ) увеличивается.
наблюдается у кремния, германия, селена и у некоторых соединений.

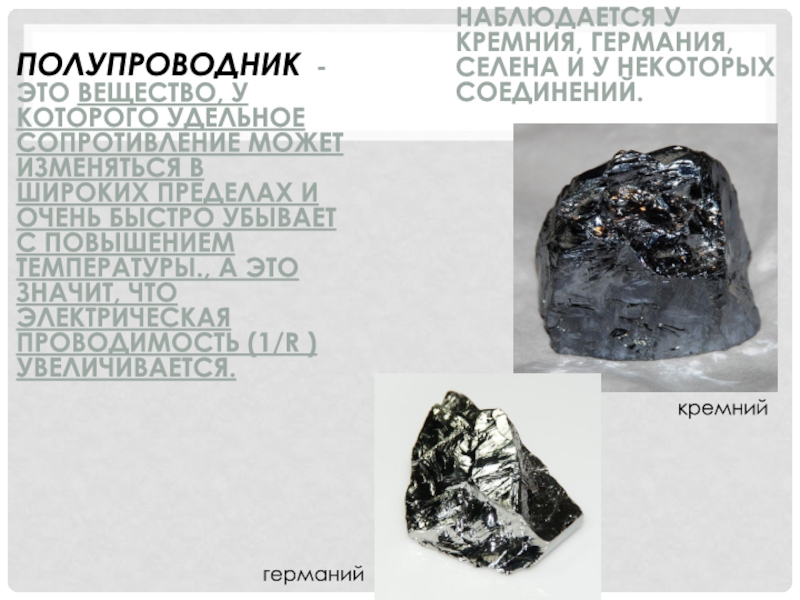

кремний
германий

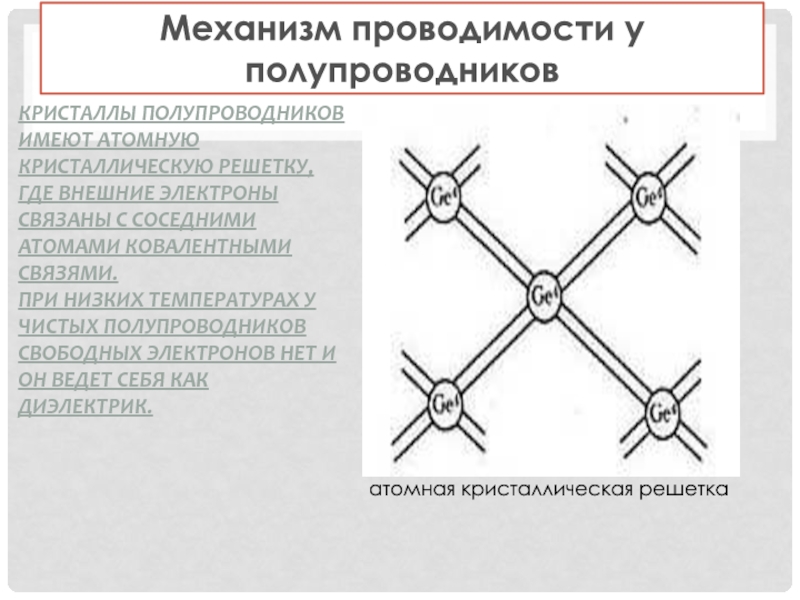

Слайд 3Механизм проводимости у полупроводников
Кристаллы полупроводников имеют атомную кристаллическую решетку, где внешние электроны
связаны с соседними атомами ковалентными связями.
При низких температурах у чистых полупроводников свободных электронов нет и он ведет себя как диэлектрик.
атомная кристаллическая решетка
Слайд 4Полупроводники чистые (без примесей)
Если полупроводник чистый( без примесей), то он обладает собственной проводимостью,
которая невелика.
Собственная проводимость бывает двух видов:
1) электронная ( проводимость "n " - типа)
При низких температурах в полупроводниках все электроны связаны с ядрами и сопротивление большое; при увеличении температуры кинетическая энергия частиц увеличивается, рушатся связи и возникают свободные электроны - сопротивление уменьшается.
Свободные электроны перемещаются противоположно вектору напряженности эл.поля.
Электронная проводимость полупроводников обусловлена наличием свободных электронов.

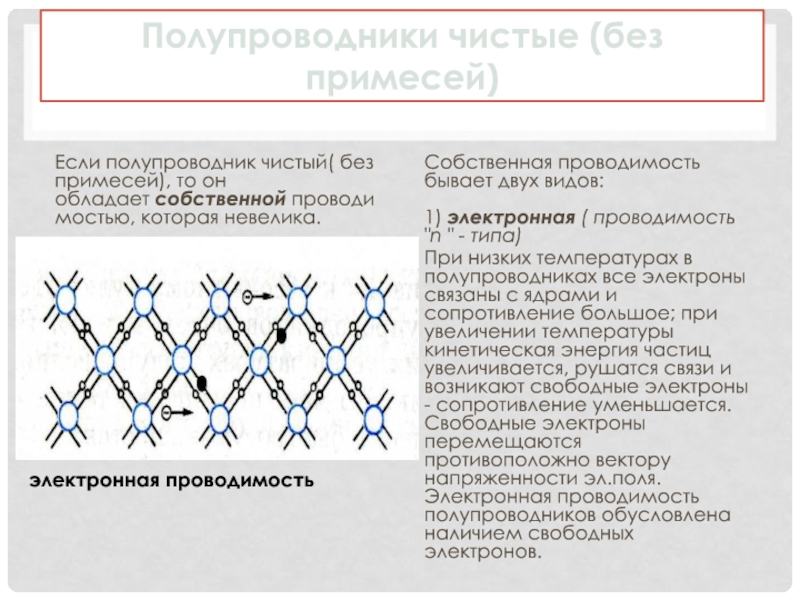

электронная проводимость

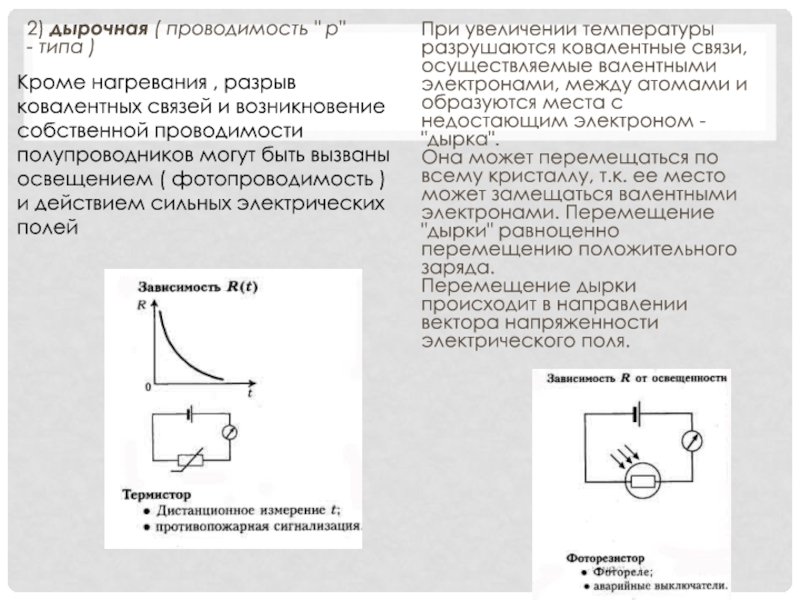

Слайд 52) дырочная ( проводимость " p" - типа )
При увеличении температуры разрушаются ковалентные
связи, осуществляемые валентными электронами, между атомами и образуются места с недостающим электроном - "дырка".
Она может перемещаться по всему кристаллу, т.к. ее место может замещаться валентными электронами. Перемещение "дырки" равноценно перемещению положительного заряда.
Перемещение дырки происходит в направлении вектора напряженности электрического поля.
Кроме нагревания , разрыв ковалентных связей и возникновение собственной проводимости полупроводников могут быть вызваны освещением ( фотопроводимость ) и действием сильных электрических полей

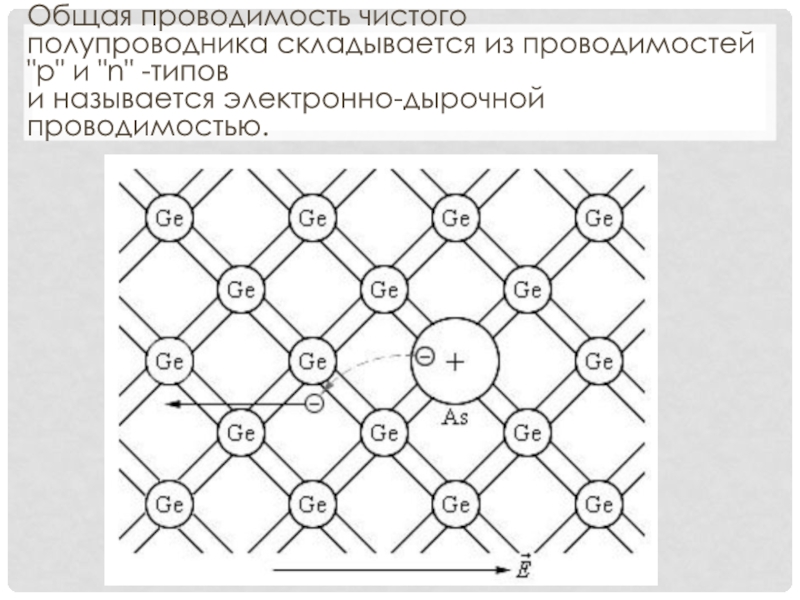

Слайд 6Общая проводимость чистого полупроводника складывается из проводимостей "p" и "n" -типов и называется электронно-дырочной
проводимостью.

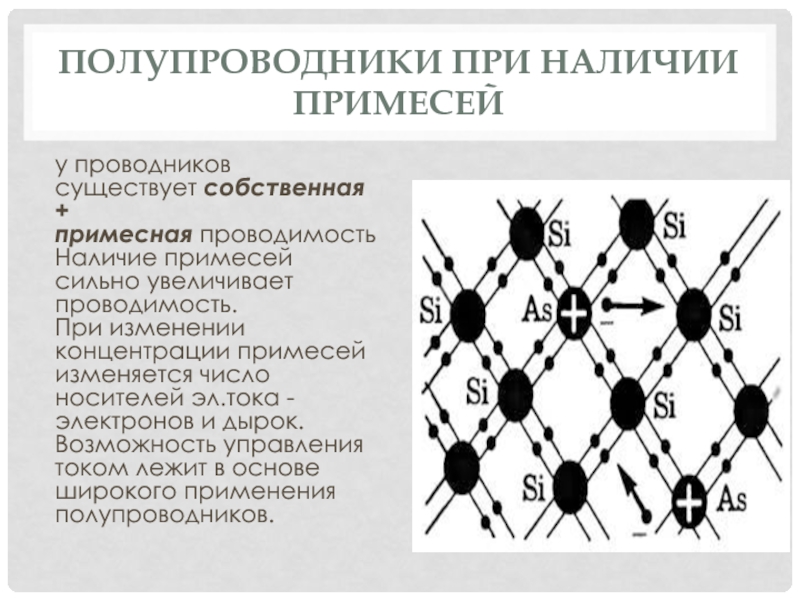

Слайд 7Полупроводники при наличии примесей
у проводников существует собственная + примесная проводимость
Наличие примесей сильно увеличивает
проводимость.
При изменении концентрации примесей изменяется число носителей эл.тока - электронов и дырок.
Возможность управления током лежит в основе широкого применения полупроводников.
Слайд 8Существуют:

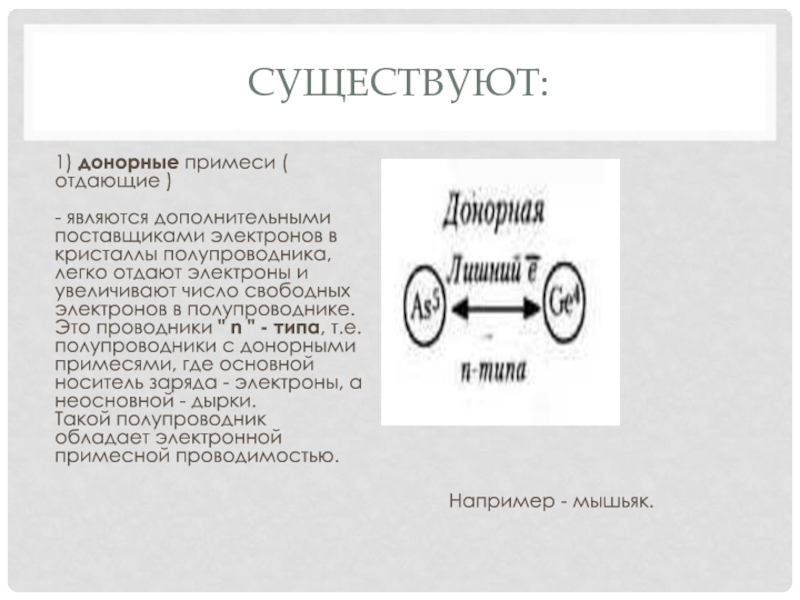

1) донорные примеси ( отдающие )
- являются дополнительными поставщиками электронов в кристаллы полупроводника,
легко отдают электроны и увеличивают число свободных электронов в полупроводнике.
Это проводники " n " - типа, т.е. полупроводники с донорными примесями, где основной носитель заряда - электроны, а неосновной - дырки.
Такой полупроводник обладает электронной примесной проводимостью.
Например - мышьяк.

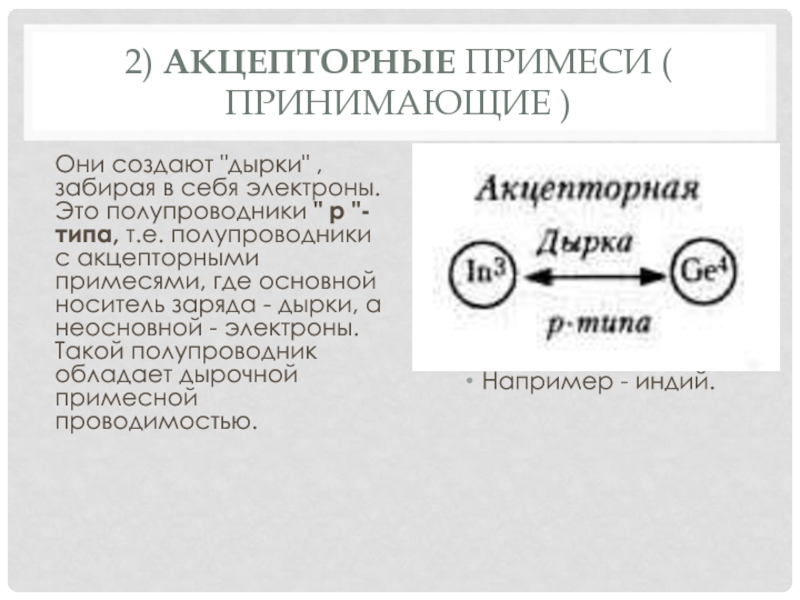

Слайд 92) акцепторные примеси ( принимающие )
Они создают "дырки" , забирая в себя электроны.
Это
полупроводники " p "- типа, т.е. полупроводники с акцепторными примесями, где основной носитель заряда - дырки, а неосновной - электроны.
Такой полупроводник обладает дырочной примесной проводимостью.
Например - индий.

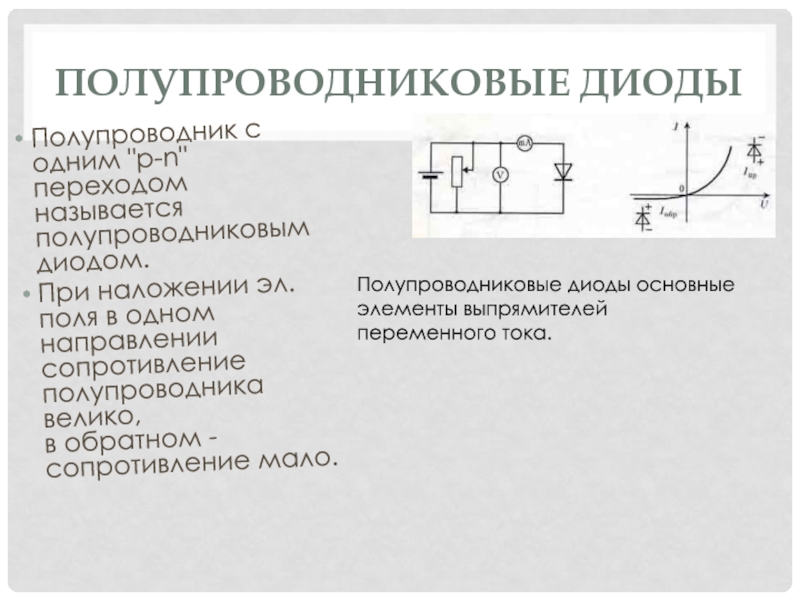

Слайд 10Полупроводниковые диоды
Полупроводник с одним "p-n" переходом называется полупроводниковым диодом.
При наложении эл.поля
в одном направлении сопротивление полупроводника велико,
в обратном - сопротивление мало.
Полупроводниковые диоды основные элементы выпрямителей переменного тока.

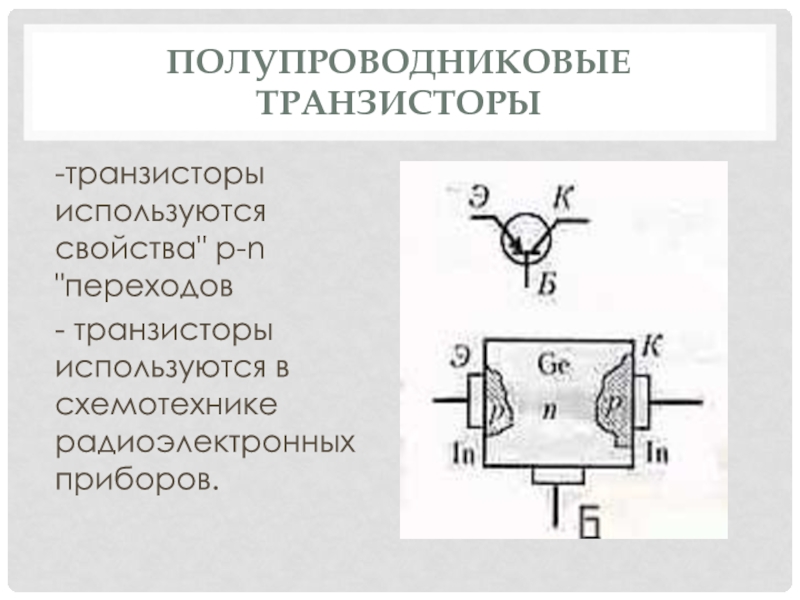

Слайд 11Полупроводниковые транзисторы
-транзисторы используются свойства" р-n "переходов
- транзисторы используются в схемотехнике радиоэлектронных
приборов.
