Презентация, доклад по электротехнике Электроихмерительные приборы

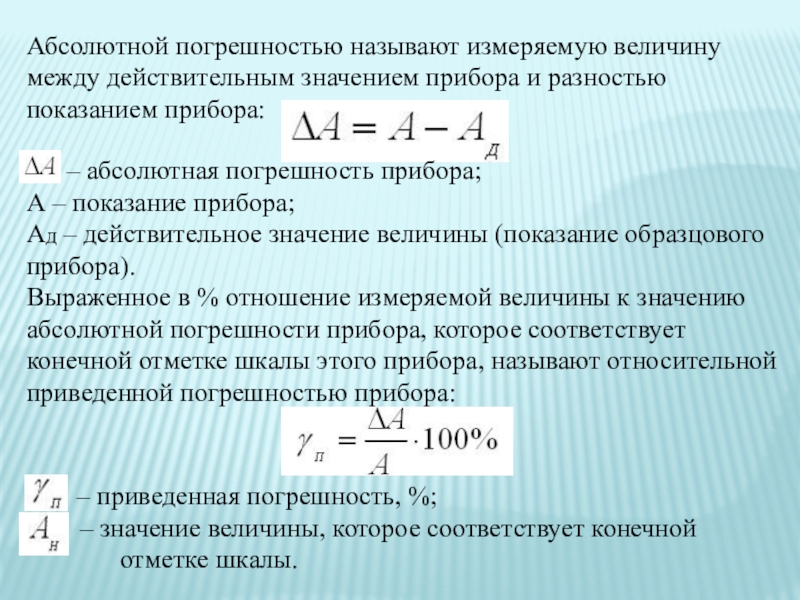

показанием прибора:

– абсолютная погрешность прибора; А – показание прибора; Ад – действительное значение величины (показание образцового прибора).
Выраженное в % отношение измеряемой величины к значению абсолютной погрешности прибора, которое соответствует конечной отметке шкалы этого прибора, называют относительной приведенной погрешностью прибора:



– приведенная погрешность, %; – значение величины, которое соответствует конечной
отметке шкалы.

э. д. с, напряжения);

в) омметры (измерение электрического сопротивления);

г) ваттметры (измерение мощности);

д) счетчики (измерение электрической энергии);

е) частотомеры, или герцметры (измерение частоты переменного тока);

ж) фазометры (измерение угла сдвига фаз cos ϕ).

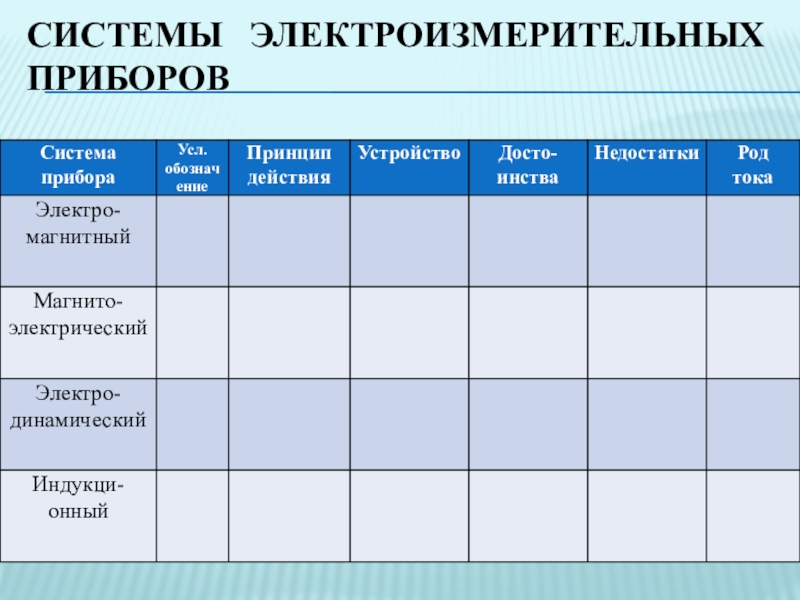

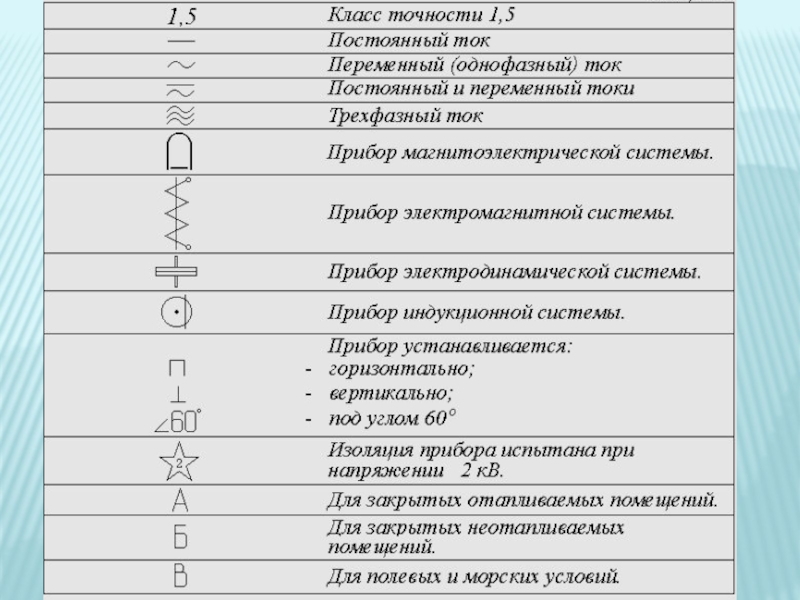

Классификация электроизмерительных приборов

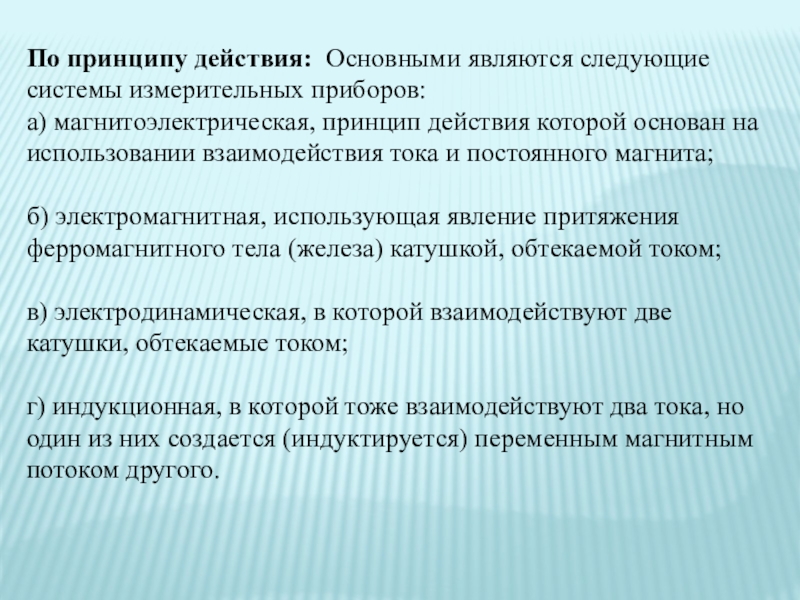

принцип действия которой основан на использовании взаимодействия тока и постоянного магнита;

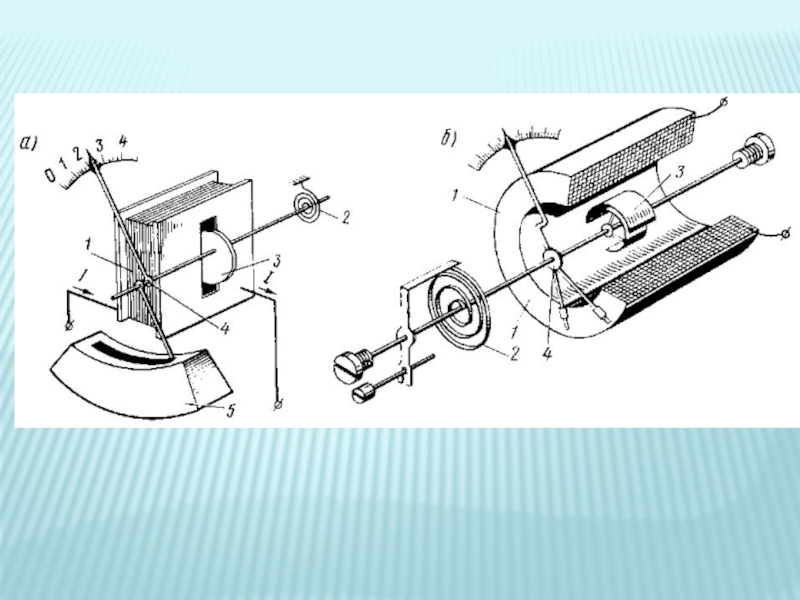

б) электромагнитная, использующая явление притяжения ферромагнитного тела (железа) катушкой, обтекаемой током;

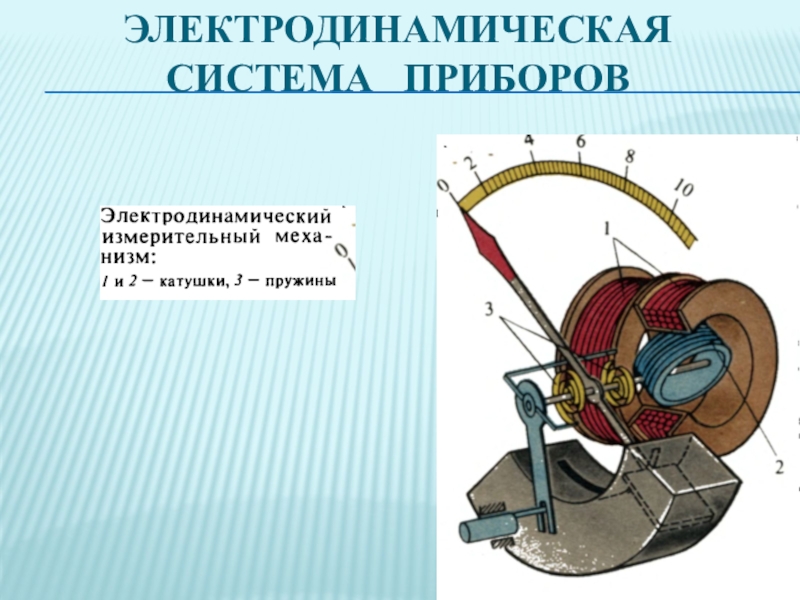

в) электродинамическая, в которой взаимодействуют две катушки, обтекаемые током;

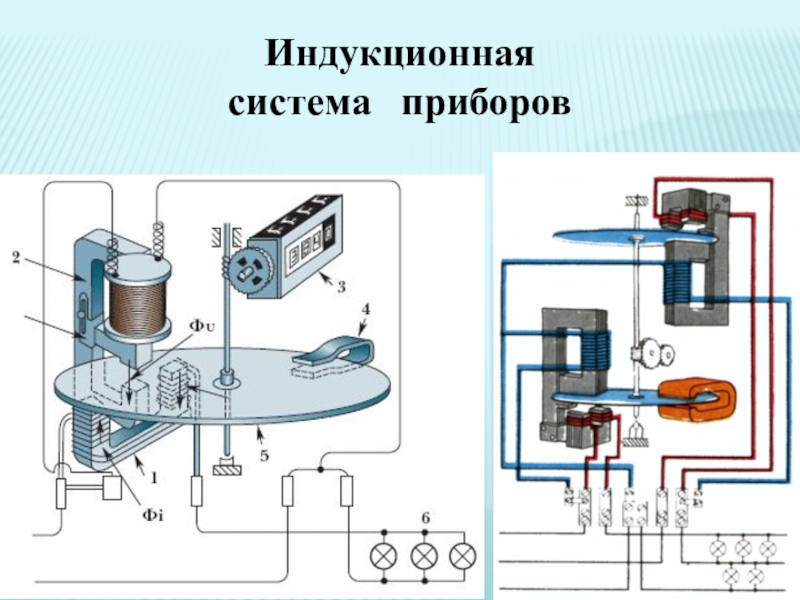

г) индукционная, в которой тоже взаимодействуют два тока, но один из них создается (индуктируется) переменным магнитным потоком другого.

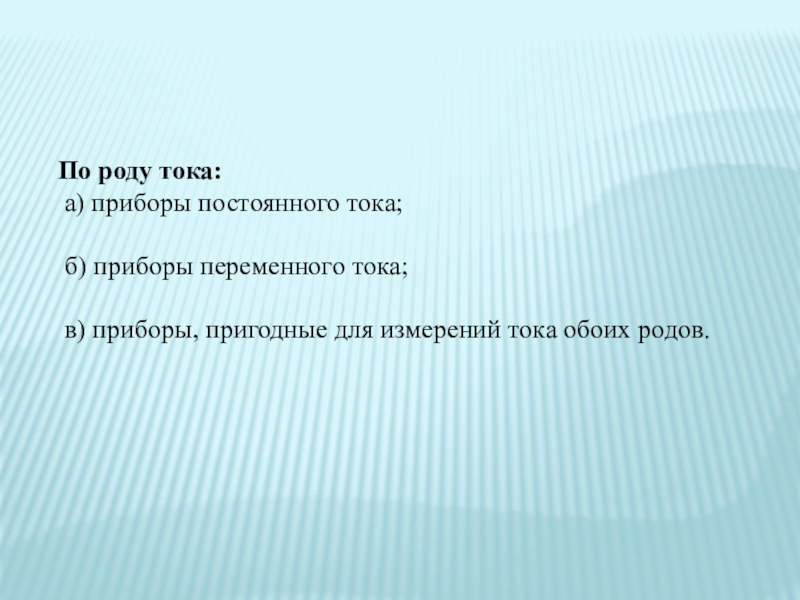

тока;

в) приборы, пригодные для измерений тока обоих родов.

0,1; 0,2; 0,5; 1; 1,5; 2,5 и 4.

Эти цифры, служащие названием класса точности (класс 0,2; класс 1,5), вместе с тем означают наибольшую, допустимую для данного класса погрешность в процентах.

Для технических измерений чаще всего применяются приборы классов 1 и 1,5.

Приборы классов 0,05; 0,1; 0,2 и 0,5 – контрольные и лабораторные.
