в которых использовался электрический ток в вакууме. Однако им на смену пришли полупроводниковые приборы. Но и сегодня ток в вакууме используется в электронно-лучевых трубках, при вакуумном плавлении и сварке, в том числе в космосе, и во многих других установках. Это и определяет важность изучения электрического тока в вакууме.
Вакуум (от лат. vacuum - пустота) - состояние газа при давлении, меньшем атмосферного. Это понятие применяется к газу в замкнутом сосуде или в сосуде, из которого откачивают газ, а часто и к газу в свободном пространстве, например к космосу. Физической характеристикой вакуума есть соотношение между длиной свободного пробега молекул и размером сосуда, между электродами прибора и т.д.

Введение.

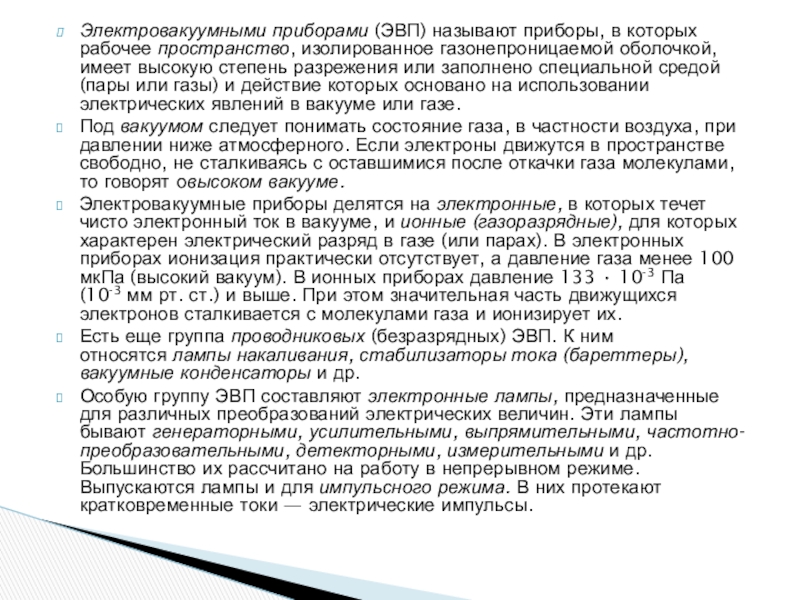

высокую степень разрежения или заполнено специальной средой (пары или газы) и действие которых основано на использовании электрических явлений в вакууме или газе.
Под вакуумом следует понимать состояние газа, в частности воздуха, при давлении ниже атмосферного. Если электроны движутся в пространстве свободно, не сталкиваясь с оставшимися после откачки газа молекулами, то говорят овысоком вакууме.
Электровакуумные приборы делятся на электронные, в которых течет чисто электронный ток в вакууме, и ионные (газоразрядные), для которых характерен электрический разряд в газе (или парах). В электронных приборах ионизация практически отсутствует, а давление газа менее 100 мкПа (высокий вакуум). В ионных приборах давление 133 • 10-3 Па (10-3 мм рт. ст.) и выше. При этом значительная часть движущихся электронов сталкивается с молекулами газа и ионизирует их.
Есть еще группа проводниковых (безразрядных) ЭВП. К ним относятся лампы накаливания, стабилизаторы тока (бареттеры), вакуумные конденсаторы и др.
Особую группу ЭВП составляют электронные лампы, предназначенные для различных преобразований электрических величин. Эти лампы бывают генераторными, усилительными, выпрямительными, частотно-преобразовательными, детекторными, измерительными и др. Большинство их рассчитано на работу в непрерывном режиме. Выпускаются лампы и для импульсного режима. В них протекают кратковременные токи — электрические импульсы.

диоды применяются для генерации шумов, т. е. беспорядочно изменяющихся токов и напряжений, для ограничения электрических импульсов и т. д.

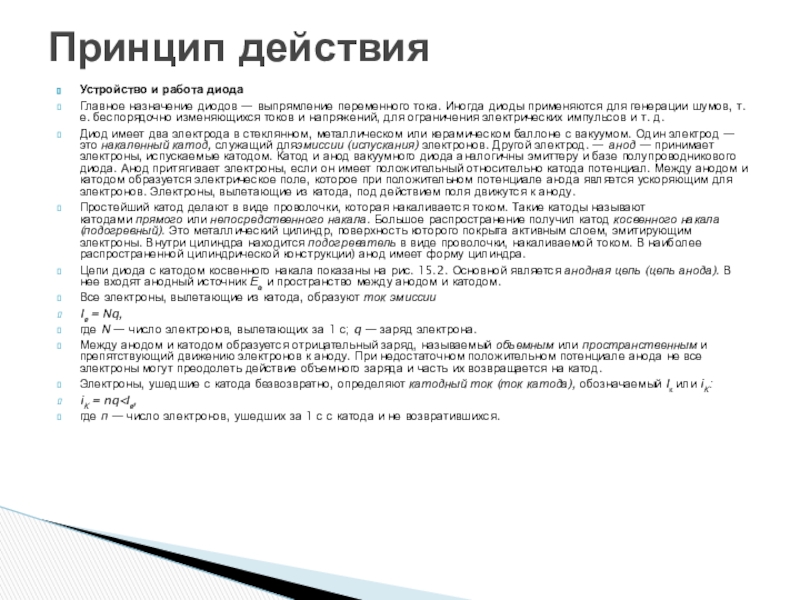

Диод имеет два электрода в стеклянном, металлическом или керамическом баллоне с вакуумом. Один электрод — это накаленный катод, служащий дляэмиссии (испускания) электронов. Другой электрод. — анод — принимает электроны, испускаемые катодом. Катод и анод вакуумного диода аналогичны эмиттеру и базе полупроводникового диода. Анод притягивает электроны, если он имеет положительный относительно катода потенциал. Между анодом и катодом образуется электрическое поле, которое при положительном потенциале анода является ускоряющим для электронов. Электроны, вылетающие из катода, под действием поля движутся к аноду.
Простейший катод делают в виде проволочки, которая накаливается током. Такие катоды называют катодами прямого или непосредственного накала. Большое распространение получил катод косвенного накала (подогревный). Это металлический цилиндр, поверхность которого покрыта активным слоем, эмитирующим электроны. Внутри цилиндра находится подогреватель в виде проволочки, накаливаемой током. В наиболее распространенной цилиндрической конструкции) анод имеет форму цилиндра.

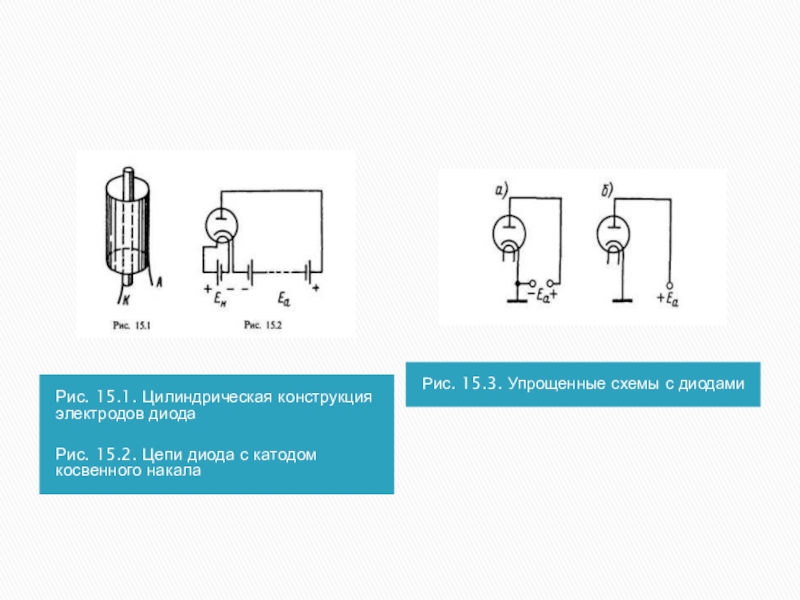

Цепи диода с катодом косвенного накала показаны на рис. 15.2. Основной является анодная цепь (цепь анода). В нее входят анодный источник Еа и пространство между анодом и катодом.
Все электроны, вылетающие из катода, образуют ток эмиссии
Ie = Nq,
где N — число электронов, вылетающих за 1 с; q — заряд электрона.
Между анодом и катодом образуется отрицательный заряд, называемый объемным или пространственным и препятствующий движению электронов к аноду. При недостаточном положительном потенциале анода не все электроны могут преодолеть действие объемного заряда и часть их возвращается на катод.
Электроны, ушедшие с катода безвозвратно, определяют катодный ток (ток катода), обозначаемый Iк или iK:
iK = nqгде п — число электронов, ушедших за 1 с с катода и не возвратившихся.

Принцип действия

косвенного накала

Рис. 15.3. Упрощенные схемы с диодами

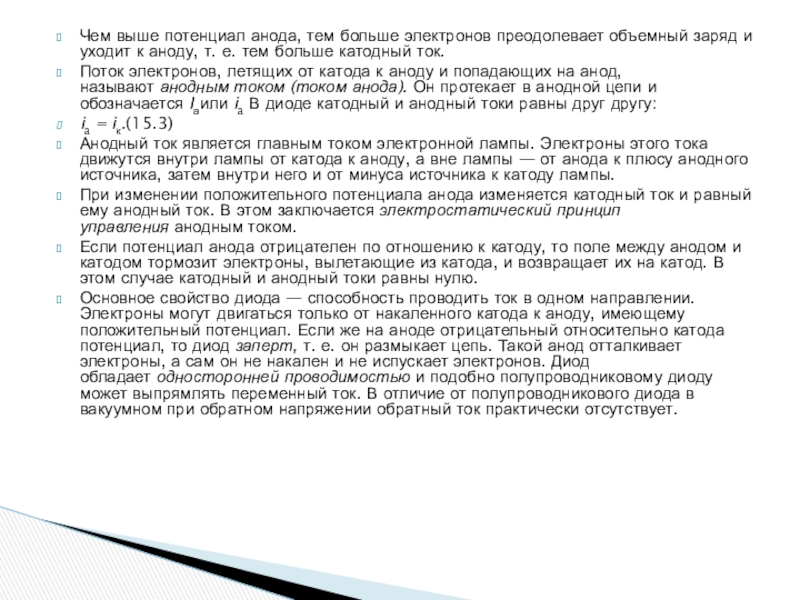

уходит к аноду, т. е. тем больше катодный ток.
Поток электронов, летящих от катода к аноду и попадающих на анод, называют анодным током (током анода). Он протекает в анодной цепи и обозначается Iаили ia В диоде катодный и анодный токи равны друг другу:
ia = iк.(15.3)
Анодный ток является главным током электронной лампы. Электроны этого тока движутся внутри лампы от катода к аноду, а вне лампы — от анода к плюсу анодного источника, затем внутри него и от минуса источника к катоду лампы.
При изменении положительного потенциала анода изменяется катодный ток и равный ему анодный ток. В этом заключается электростатический принцип управления анодным током.
Если потенциал анода отрицателен по отношению к катоду, то поле между анодом и катодом тормозит электроны, вылетающие из катода, и возвращает их на катод. В этом случае катодный и анодный токи равны нулю.
Основное свойство диода — способность проводить ток в одном направлении. Электроны могут двигаться только от накаленного катода к аноду, имеющему положительный потенциал. Если же на аноде отрицательный относительно катода потенциал, то диод заперт, т. е. он размыкает цепь. Такой анод отталкивает электроны, а сам он не накален и не испускает электронов. Диод обладает односторонней проводимостью и подобно полупроводниковому диоду может выпрямлять переменный ток. В отличие от полупроводникового диода в вакуумном при обратном напряжении обратный ток практически отсутствует.

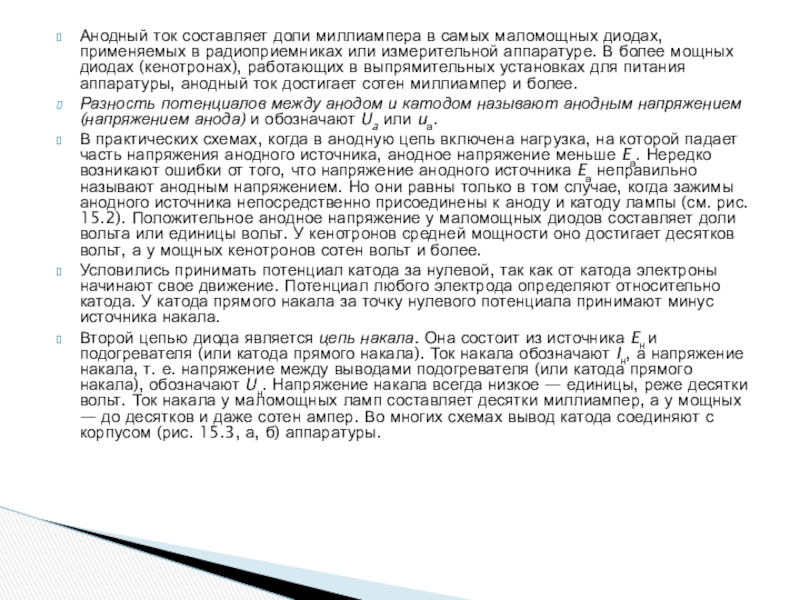

радиоприемниках или измерительной аппаратуре. В более мощных диодах (кенотронах), работающих в выпрямительных установках для питания аппаратуры, анодный ток достигает сотен миллиампер и более.
Разность потенциалов между анодом и катодом называют анодным напряжением (напряжением анода) и обозначают Ua или uа.
В практических схемах, когда в анодную цепь включена нагрузка, на которой падает часть напряжения анодного источника, анодное напряжение меньше Eа. Нередко возникают ошибки от того, что напряжение анодного источника Eа неправильно называют анодным напряжением. Но они равны только в том случае, когда зажимы анодного источника непосредственно присоединены к аноду и катоду лампы (см. рис. 15.2). Положительное анодное напряжение у маломощных диодов составляет доли вольта или единицы вольт. У кенотронов средней мощности оно достигает десятков вольт, а у мощных кенотронов сотен вольт и более.
Условились принимать потенциал катода за нулевой, так как от катода электроны начинают свое движение. Потенциал любого электрода определяют относительно катода. У катода прямого накала за точку нулевого потенциала принимают минус источника накала.
Второй цепью диода является цепь накала. Она состоит из источника Eн и подогревателя (или катода прямого накала). Ток накала обозначают Iн, а напряжение накала, т. е. напряжение между выводами подогревателя (или катода прямого накала), обозначают Uн. Напряжение накала всегда низкое — единицы, реже десятки вольт. Ток накала у маломощных ламп составляет десятки миллиампер, а у мощных — до десятков и даже сотен ампер. Во многих схемах вывод катода соединяют с корпусом (рис. 15.3, а, б) аппаратуры.

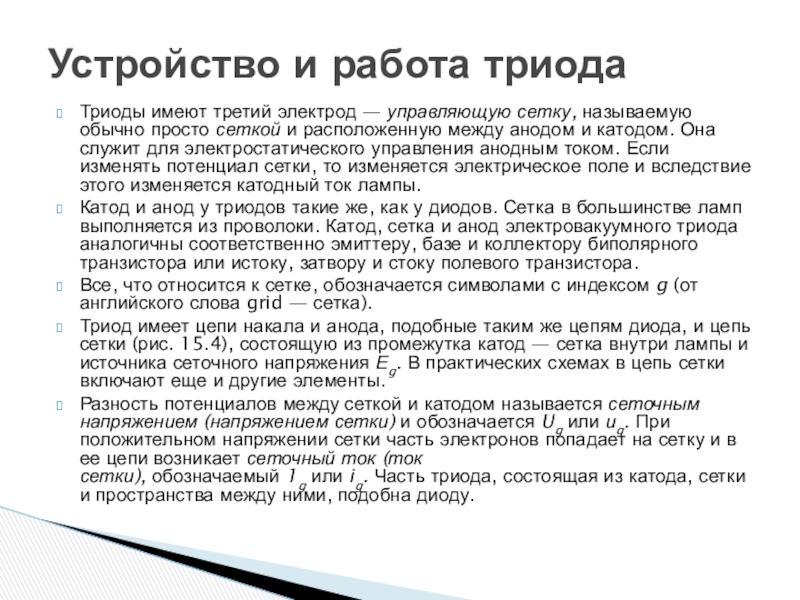

и катодом. Она служит для электростатического управления анодным током. Если изменять потенциал сетки, то изменяется электрическое поле и вследствие этого изменяется катодный ток лампы.
Катод и анод у триодов такие же, как у диодов. Сетка в большинстве ламп выполняется из проволоки. Катод, сетка и анод электровакуумного триода аналогичны соответственно эмиттеру, базе и коллектору биполярного транзистора или истоку, затвору и стоку полевого транзистора.
Все, что относится к сетке, обозначается символами с индексом g (от английского слова grid — сетка).
Триод имеет цепи накала и анода, подобные таким же цепям диода, и цепь сетки (рис. 15.4), состоящую из промежутка катод — сетка внутри лампы и источника сеточного напряжения Еg. В практических схемах в цепь сетки включают еще и другие элементы.
Разность потенциалов между сеткой и катодом называется сеточным напряжением (напряжением сетки) и обозначается Ug или иg. При положительном напряжении сетки часть электронов попадает на сетку и в ее цепи возникает сеточный ток (ток сетки), обозначаемый 1g или ig. Часть триода, состоящая из катода, сетки и пространства между ними, подобна диоду.

Устройство и работа триода

току биполярного транзистора или току стока полевого транзистора. Сеточный ток, аналогичный току базы транзистора, бесполезен и даже вреден. Во многих случаях сеточный ток уничтожают. Для этого напряжение сетки должно быть отрицательным. Тогда сетка отталкивает электроны. Возможность уничтожения вредного сеточного тока существенно отличает триод от биполярного транзистора, который всегда работает с током базы.
В проводе катода протекает суммарный ток, который называется катодным током:
iк = ia + ig. (15.4)
Катодный ток аналогичен эмиттер-ному току биполярного транзистора или току истока полевого транзистора. В триоде катодный и анодный токи равны только при иg < 0, так как в этом случае ig = 0.
Подобно диодам триоды обладают односторонней проводимостью. Но для выпрямления переменного тока их применять нет смысла, так как диоды проще по конструкции. Возможность управления анодным током с помощью сетки определяет основное назначение триодов — усиление электрических колебаний.Триоды применяются также для генерации электрических колебаний различной частоты.

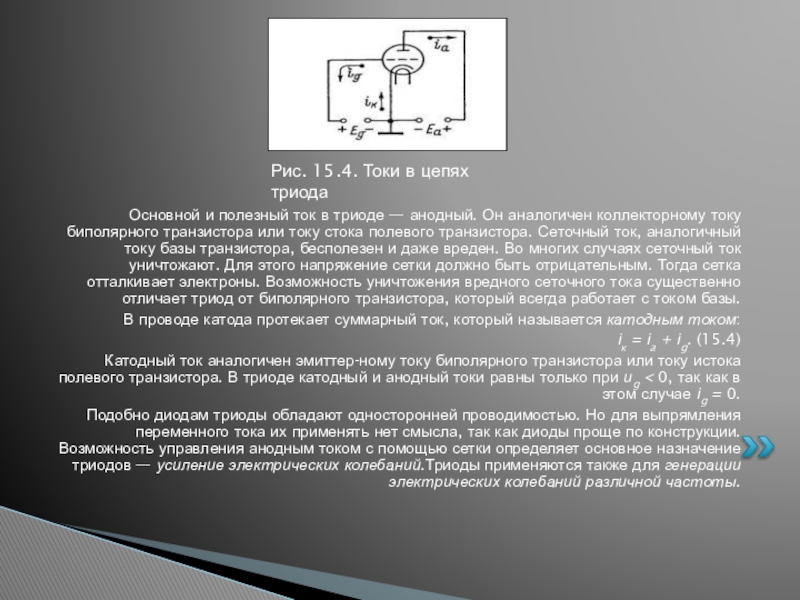

Рис. 15.4. Токи в цепях триода

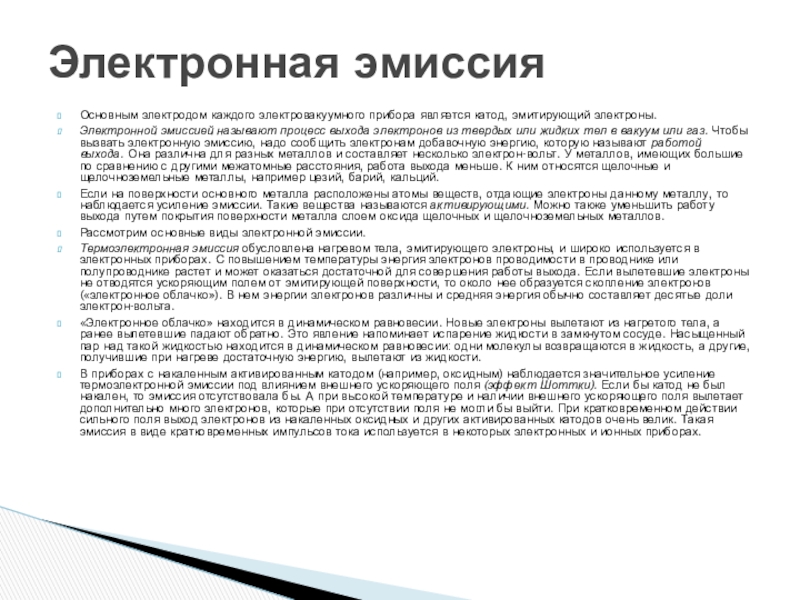

процесс выхода электронов из твердых или жидких тел в вакуум или газ. Чтобы вызвать электронную эмиссию, надо сообщить электронам добавочную энергию, которую называют работой выхода. Она различна для разных металлов и составляет несколько электрон-вольт. У металлов, имеющих большие по сравнению с другими межатомные расстояния, работа выхода меньше. К ним относятся щелочные и щелочноземельные металлы, например цезий, барий, кальций.
Если на поверхности основного металла расположены атомы веществ, отдающие электроны данному металлу, то наблюдается усиление эмиссии. Такие вещества называются активирующими. Можно также уменьшить работу выхода путем покрытия поверхности металла слоем оксида щелочных и щелочноземельных металлов.
Рассмотрим основные виды электронной эмиссии.
Термоэлектронная эмиссия обусловлена нагревом тела, эмитирующего электроны, и широко используется в электронных приборах. С повышением температуры энергия электронов проводимости в проводнике или полупроводнике растет и может оказаться достаточной для совершения работы выхода. Если вылетевшие электроны не отводятся ускоряющим полем от эмитирующей поверхности, то около нее образуется скопление электронов («электронное облачко»). В нем энергии электронов различны и средняя энергия обычно составляет десятые доли электрон-вольта.
«Электронное облачко» находится в динамическом равновесии. Новые электроны вылетают из нагретого тела, а ранее вылетевшие падают обратно. Это явление напоминает испарение жидкости в замкнутом сосуде. Насыщенный пар над такой жидкостью находится в динамическом равновесии: одни молекулы возвращаются в жидкость, а другие, получившие при нагреве достаточную энергию, вылетают из жидкости.
В приборах с накаленным активированным катодом (например, оксидным) наблюдается значительное усиление термоэлектронной эмиссии под влиянием внешнего ускоряющего поля (эффект Шоттки). Если бы катод не был накален, то эмиссия отсутствовала бы. А при высокой температуре и наличии внешнего ускоряющего поля вылетает дополнительно много электронов, которые при отсутствии поля не могли бы выйти. При кратковременном действии сильного поля выход электронов из накаленных оксидных и других активированных катодов очень велик. Такая эмиссия в виде кратковременных импульсов тока используется в некоторых электронных и ионных приборах.

Электронная эмиссия

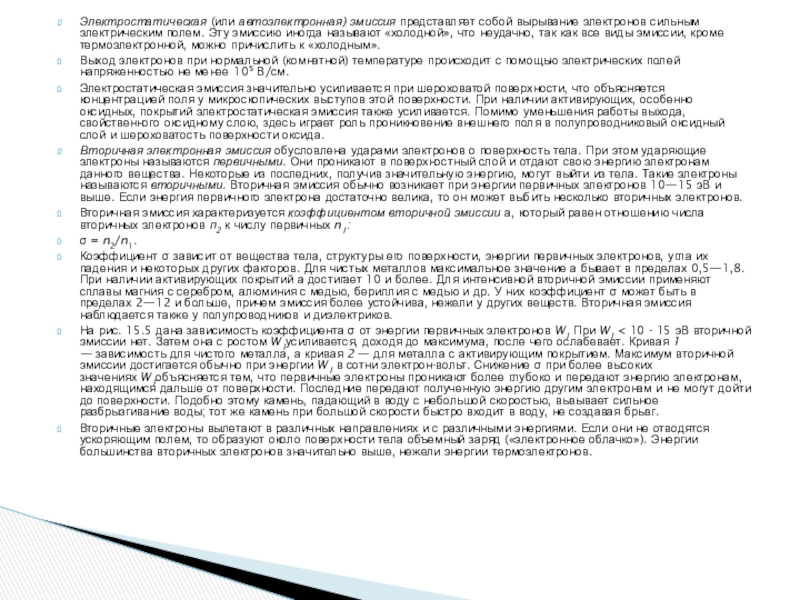

называют «холодной», что неудачно, так как все виды эмиссии, кроме термоэлектронной, можно причислить к «холодным».
Выход электронов при нормальной (комнатной) температуре происходит с помощью электрических полей напряженностью не менее 105 В/см.
Электростатическая эмиссия значительно усиливается при шероховатой поверхности, что объясняется концентрацией поля у микроскопических выступов этой поверхности. При наличии активирующих, особенно оксидных, покрытий электростатическая эмиссия также усиливается. Помимо уменьшения работы выхода, свойственного оксидному слою, здесь играет роль проникновение внешнего поля в полупроводниковый оксидный слой и шероховатость поверхности оксида.
Вторичная электронная эмиссия обусловлена ударами электронов о поверхность тела. При этом ударяющие электроны называются первичными. Они проникают в поверхностный слой и отдают свою энергию электронам данного вещества. Некоторые из последних, получив значительную энергию, могут выйти из тела. Такие электроны называются вторичными. Вторичная эмиссия обычно возникает при энергии первичных электронов 10—15 эВ и выше. Если энергия первичного электрона достаточно велика, то он может выбить несколько вторичных электронов.
Вторичная эмиссия характеризуется коэффициентом вторичной эмиссии а, который равен отношению числа вторичных электронов п2 к числу первичных n1:
σ = n2/n1.
Коэффициент σ зависит от вещества тела, структуры его поверхности, энергии первичных электронов, угла их падения и некоторых других факторов. Для чистых металлов максимальное значение а бывает в пределах 0,5—1,8. При наличии активирующих покрытий а достигает 10 и более. Для интенсивной вторичной эмиссии применяют сплавы магния с серебром, алюминия с медью, бериллия с медью и др. У них коэффициент σ может быть в пределах 2—12 и больше, причем эмиссия более устойчива, нежели у других веществ. Вторичная эмиссия наблюдается также у полупроводников и диэлектриков.
На рис. 15.5 дана зависимость коэффициента σ от энергии первичных электронов W1 При W1 < 10 - 15 эВ вторичной эмиссии нет. Затем она с ростом W1усиливается, доходя до максимума, после чего ослабевает. Кривая 1 — зависимость для чистого металла, а кривая 2 — для металла с активирующим покрытием. Максимум вторичной эмиссии достигается обычно при энергии W1 в сотни электрон-вольт. Снижение σ при более высоких значениях W1объясняется тем, что первичные электроны проникают более глубоко и передают энергию электронам, находящимся дальше от поверхности. Последние передают полученную энергию другим электронам и не могут дойти до поверхности. Подобно этому камень, падающий в воду с небольшой скоростью, вызывает сильное разбрызгивание воды; тот же камень при большой скорости быстро входит в воду, не создавая брызг.
Вторичные электроны вылетают в различных направлениях и с различными энергиями. Если они не отводятся ускоряющим полем, то образуют около поверхности тела объемный заряд («электронное облачко»). Энергии большинства вторичных электронов значительно выше, нежели энергии термоэлектронов.

устойчивость. В дальнейшем были изготовлены устойчиво работающие вторично-электронные катоды из сплавов металлов и стало возможным создание более совершенных электровакуумных приборов со вторичной эмиссией.
Электронная эмиссия под ударами тяжелых частиц имеет сходство со вторичной эмиссией. В большинстве случаев испускание электронов происходит от бомбардировки тела ионами. Для характеристики такой эмиссии служит коэффициент выбивания электронов δ, равный отношению числа выбитых электроновпе к- числу ударивших ионов ni:
δ = nв/ni. (15.6)
Значение δ зависит от вещества бомбардируемого тела, от массы и энергии бомбардирующих ионов, состояния поверхности, наличия или отсутствия на ней активирующих покрытий, угла падения ионов и других факторов. Обычно коэффициент δ значительно меньше единицы, но для полупроводниковых и тонких диэлектрических слоев наблюдаются значения δ > 1. Наименьшая энергия ионов, необходимая для выбивания электронов, составляет десятки электрон-вольт. При наличии активирующих покрытий коэффициент δ возрастает. Энергии большинства выбитых электронов 1 — 3 эВ.

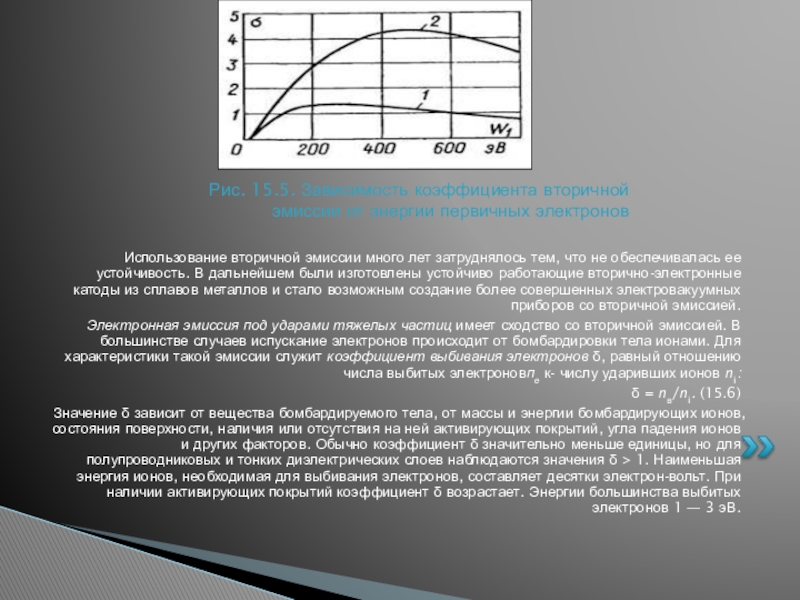

Рис. 15.5. Зависимость коэффициента вторичной эмиссии от энергии первичных электронов
