Слайд 1Защита от атмосферных перенапряжений.

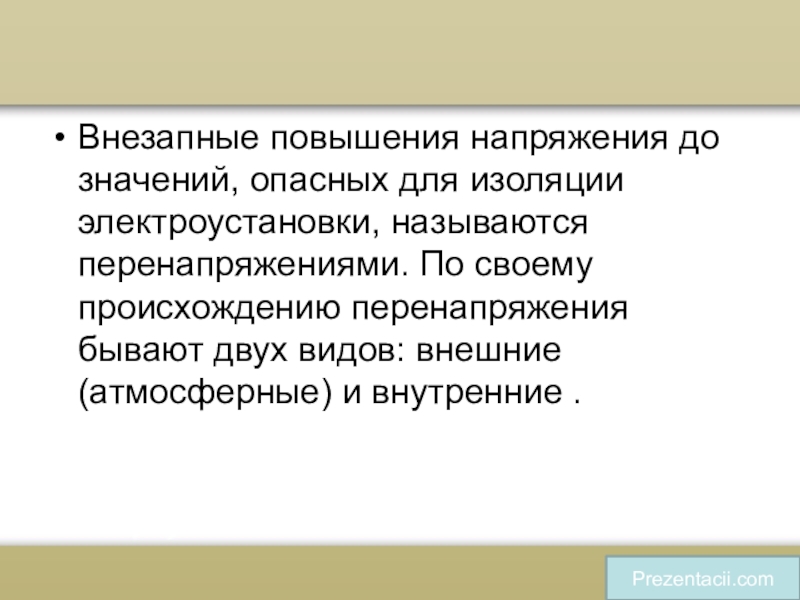

Слайд 2Внезапные повышения напряжения до значений, опасных для изоляции электроустановки, называются перенапряжениями.
По своему происхождению перенапряжения бывают двух видов: внешние (атмосферные) и внутренние .
Prezentacii.com

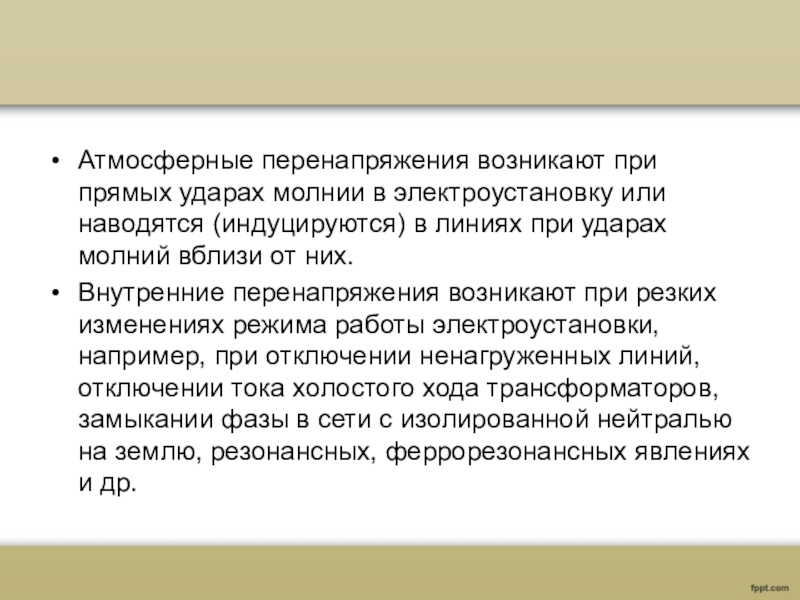

Слайд 3Атмосферные перенапряжения возникают при прямых ударах молнии в электроустановку или наводятся
(индуцируются) в линиях при ударах молний вблизи от них.
Внутренние перенапряжения возникают при резких изменениях режима работы электроустановки, например, при отключении ненагруженных линий, отключении тока холостого хода трансформаторов, замыкании фазы в сети с изолированной нейтралью на землю, резонансных, феррорезонансных явлениях и др.

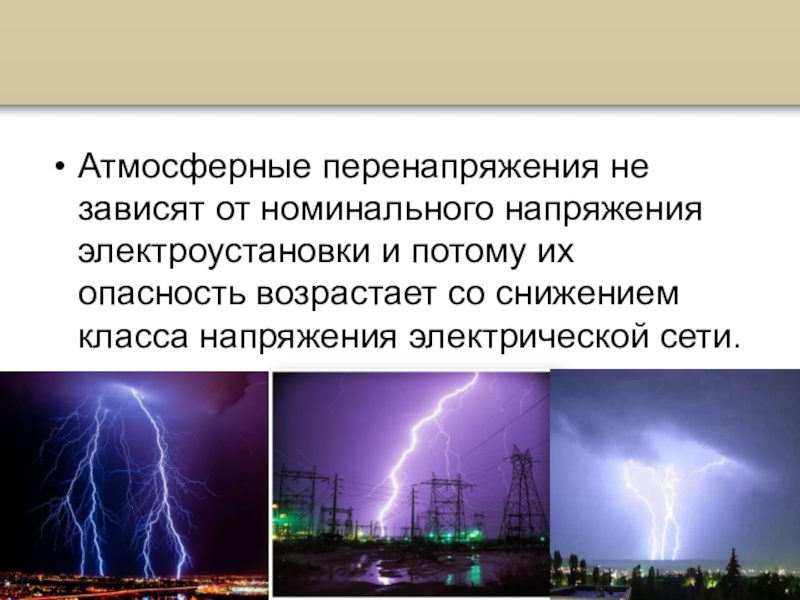

Слайд 4Атмосферные перенапряжения не зависят от номинального напряжения электроустановки и потому их
опасность возрастает со снижением класса напряжения электрической сети.

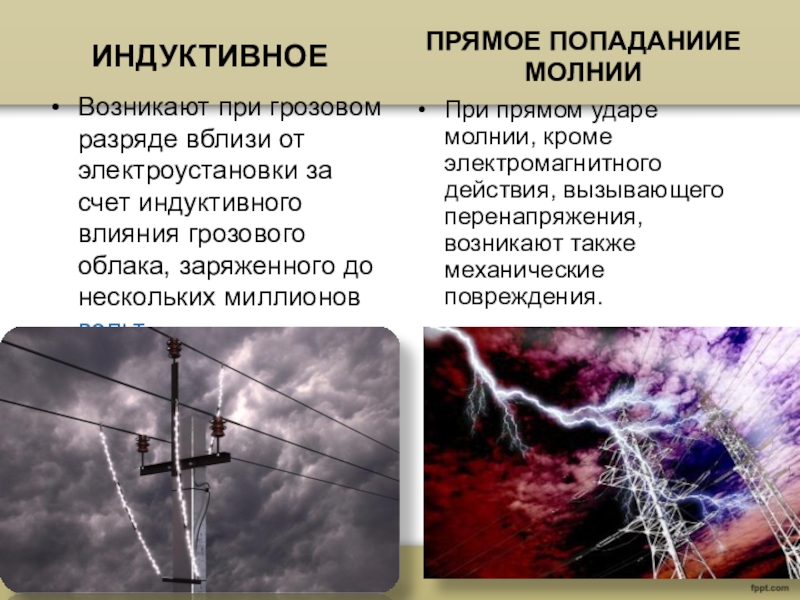

Слайд 5ИНДУКТИВНОЕ
Возникают при грозовом разряде вблизи от электроустановки за счет индуктивного влияния
грозового облака, заряженного до нескольких миллионов вольт.
ПРЯМОЕ ПОПАДАНИИЕ МОЛНИИ
При прямом ударе молнии, кроме электромагнитного действия, вызывающего перенапряжения, возникают также механические повреждения.

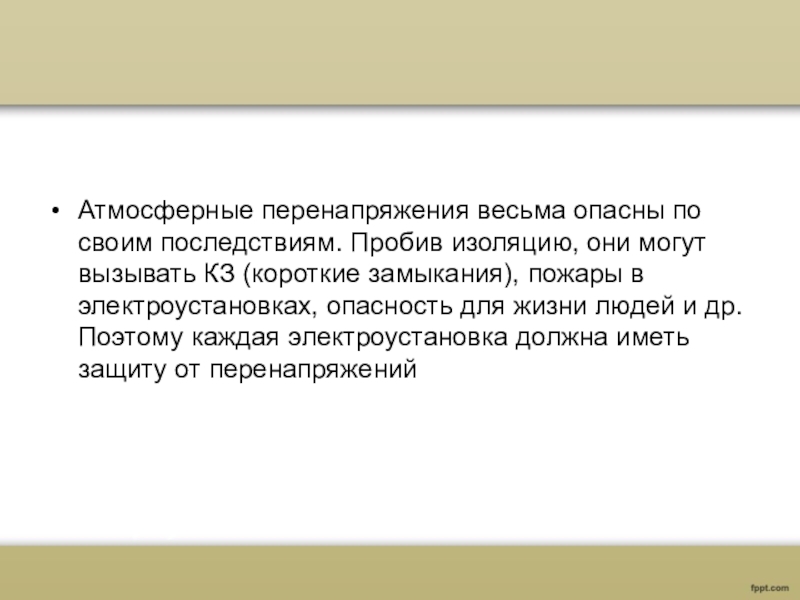

Слайд 6Атмосферные перенапряжения весьма опасны по своим последствиям. Пробив изоляцию, они могут
вызывать КЗ (короткие замыкания), пожары в электроустановках, опасность для жизни людей и др. Поэтому каждая электроустановка должна иметь защиту от перенапряжений
Слайд 7внутренние перенапряжения делятся на:
коммутационные, связанные с включением и отключением;
аварийные (дуговые), связанные
с коротким замыканием, обрывом
резонансные и феррорезонансные, возникающие вследствие неблагоприятного сочетания линии и ее элементов.

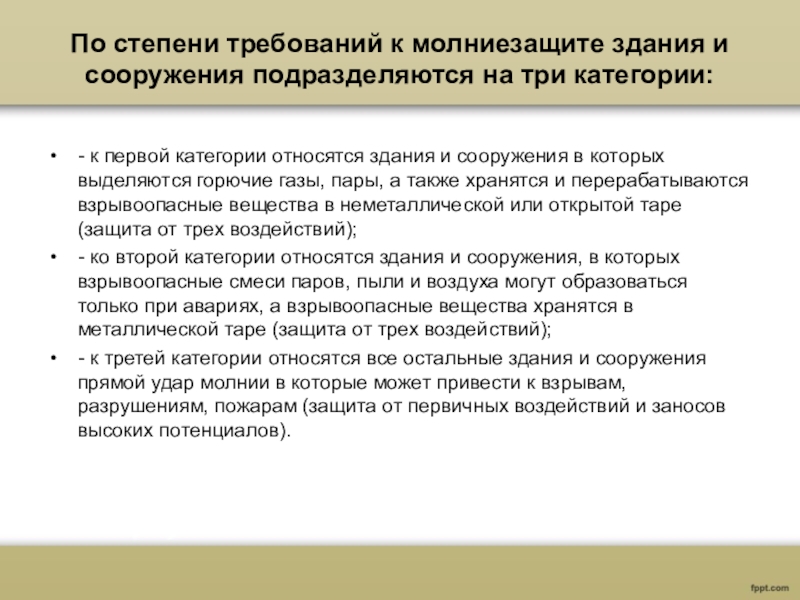

Слайд 8По степени требований к молниезащите здания и сооружения подразделяются на три
категории:
- к первой категории относятся здания и сооружения в которых выделяются горючие газы, пары, а также хранятся и перерабатываются взрывоопасные вещества в неметаллической или открытой таре (защита от трех воздействий);
- ко второй категории относятся здания и сооружения, в которых взрывоопасные смеси паров, пыли и воздуха могут образоваться только при авариях, а взрывоопасные вещества хранятся в металлической таре (защита от трех воздействий);
- к третей категории относятся все остальные здания и сооружения прямой удар молнии в которые может привести к взрывам, разрушениям, пожарам (защита от первичных воздействий и заносов высоких потенциалов).

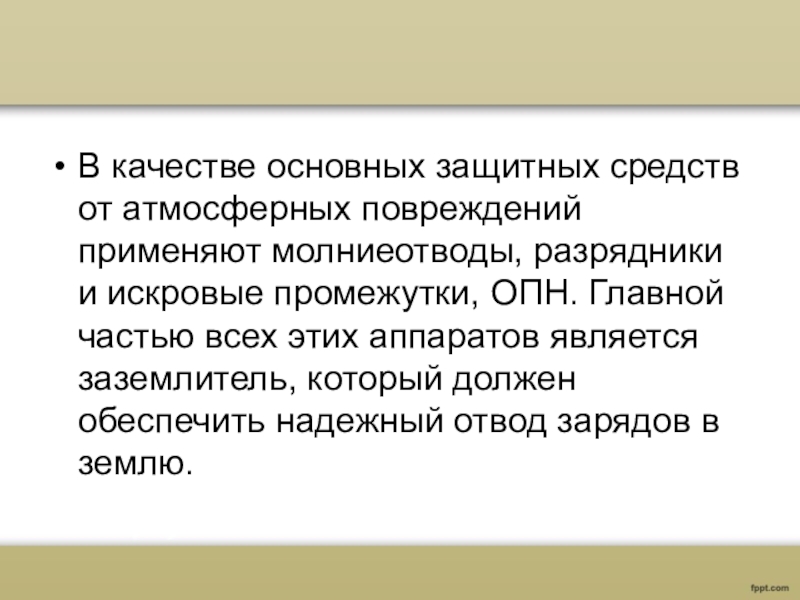

Слайд 9В качестве основных защитных средств от атмосферных повреждений применяют молниеотводы, разрядники
и искровые промежутки, ОПН. Главной частью всех этих аппаратов является заземлитель, который должен обеспечить надежный отвод зарядов в землю.
Слайд 10От первичных воздействий применяют молниеотвод. Защитный молниеотвод - устройство, воспринимающее разряд
молнии и отводящее его в землю. Молниеотвод состоит из трех частей:
- молниеприемник - находится в верхней части молниеотвода и служит для приема молнии;
- заземлитель - для отвода тока в землю;
- токоотвод - соединяет первую и вторую части молниеотвода.

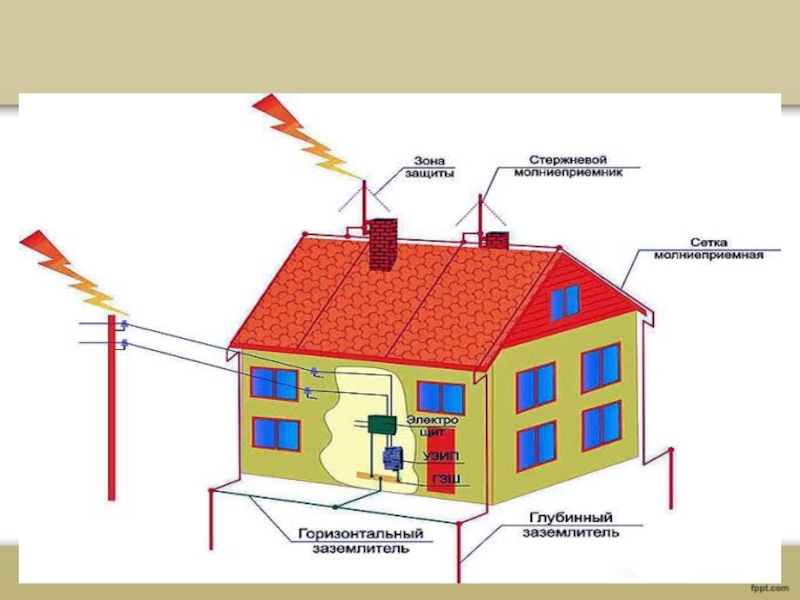

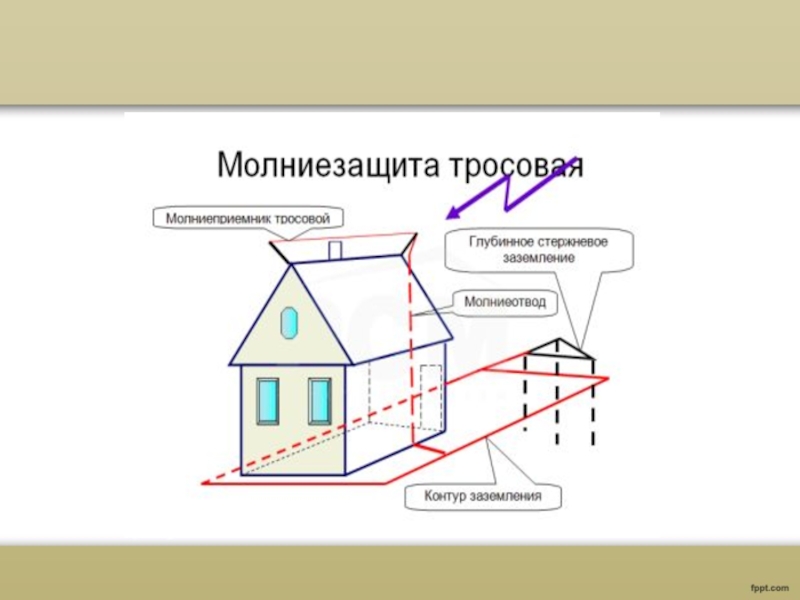

По виду молниеприемника молниеотводы делятся на стержневые, тросовые или антенные и сетчатые.

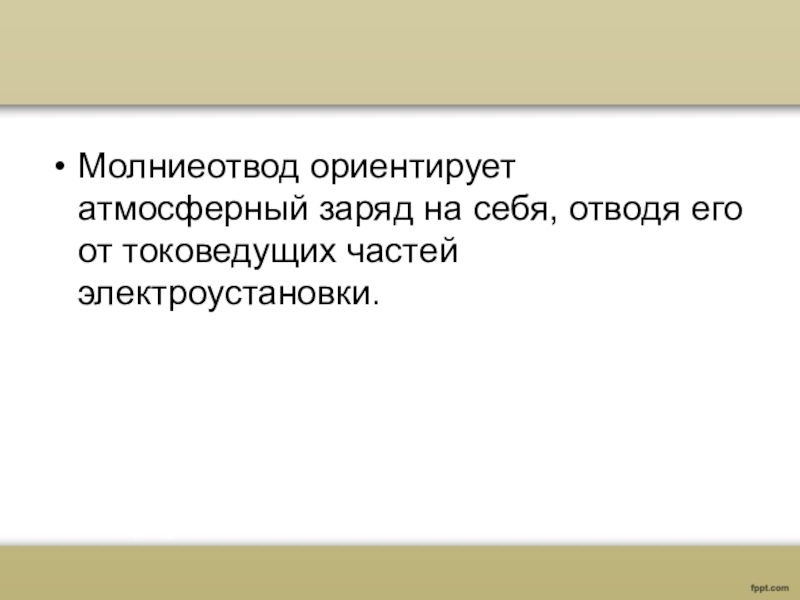

Слайд 11Молниеотвод ориентирует атмосферный заряд на себя, отводя его от токоведущих частей
электроустановки.
Слайд 14МОЛНИЕОТВОД
устройство для защиты зданий, промышленных, транспортных, коммунальных, с.-х. и других
сооружений от ударов молнии. Состоит из электрода в виде тонкого, заострённого на конце металлического стержня, устанавливаемого над защищаемым объектом, или в виде провода (троса), обычно протягиваемого над линиями электропередачи и из надёжного заземления с общим сопротивлением не более 10—20 ом.

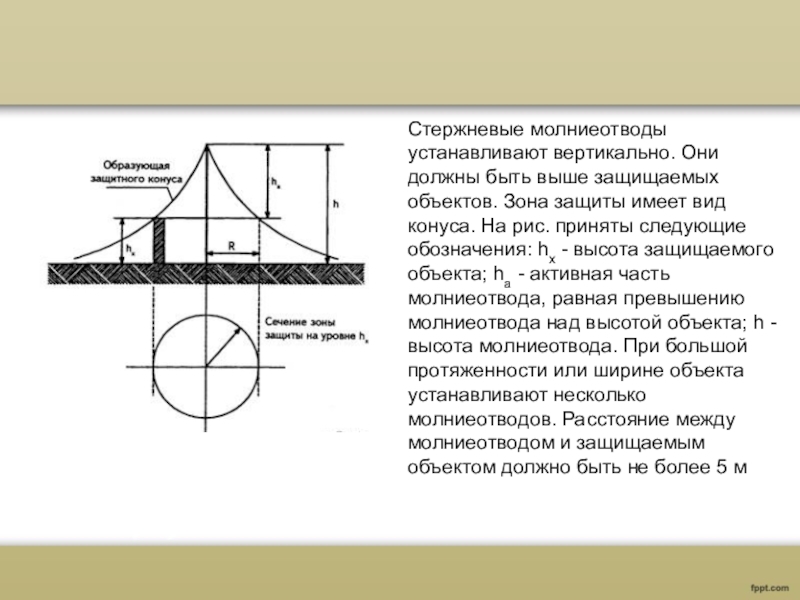

Слайд 15Стержневые молниеотводы устанавливают вертикально. Они должны быть выше защищаемых объектов. Зона
защиты имеет вид конуса. На рис. приняты следующие обозначения: hx - высота защищаемого объекта; ha - активная часть молниеотвода, равная превышению молниеотвода над высотой объекта; h - высота молниеотвода. При большой протяженности или ширине объекта устанавливают несколько молниеотводов. Расстояние между молниеотводом и защищаемым объектом должно быть не более 5 м
Слайд 16Тросовые молниеотводы подвешивают на опорах линий электропередачи напряжением 35 кВ и
выше над проводами фаз. Тросы выполняют стальными и соединяют спусками с заземлением опор. Сопротивление заземления опоры при этом не должно превышать 10 Ом.

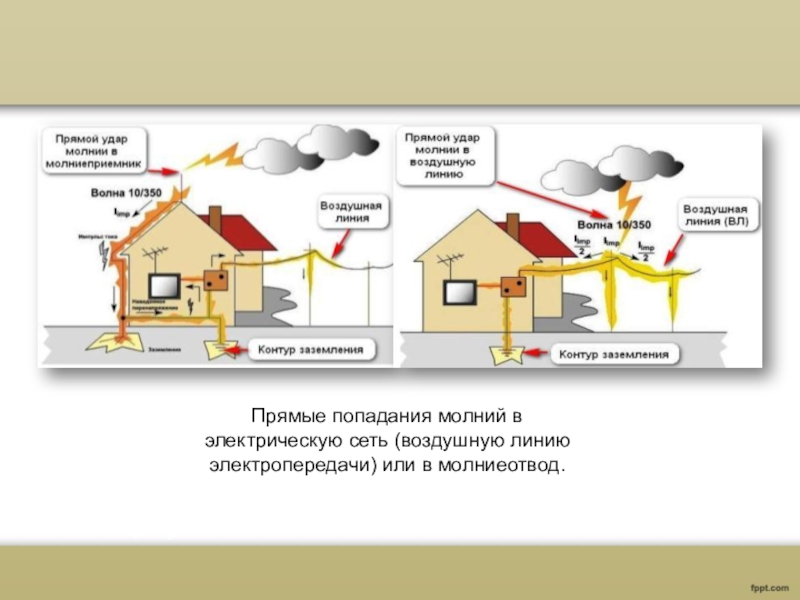

Слайд 17Прямые попадания молний в электрическую сеть (воздушную линию электропередачи) или в
молниеотвод.

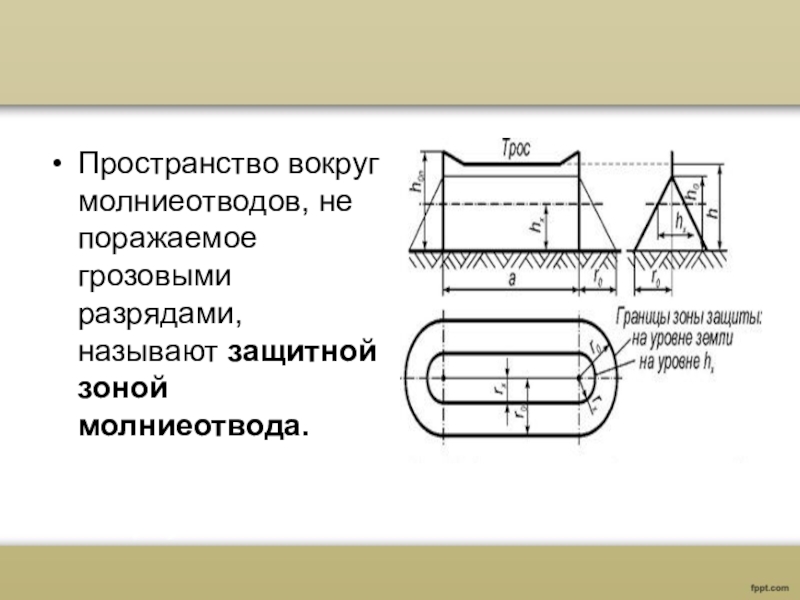

Слайд 18Пространство вокруг молниеотводов, не поражаемое грозовыми разрядами, называют защитной зоной молниеотвода.

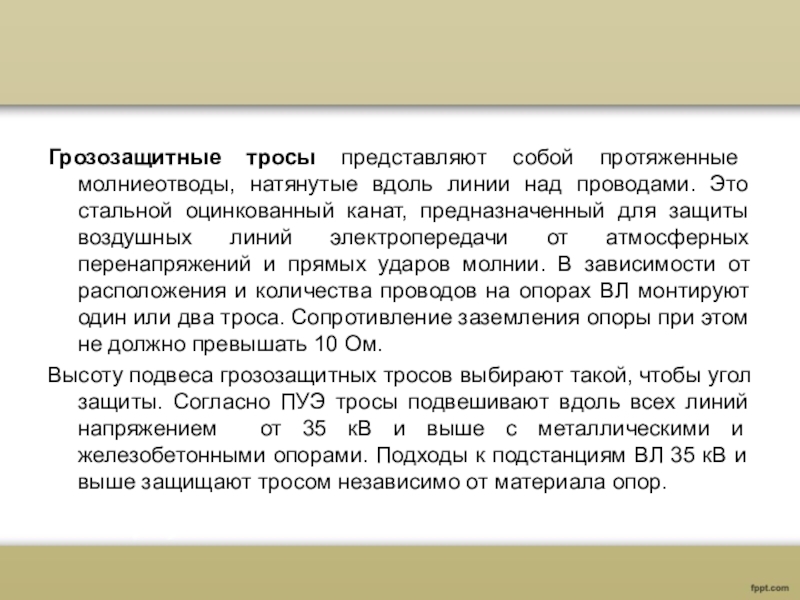

Слайд 19Грозозащитные тросы представляют собой протяженные молниеотводы, натянутые вдоль линии над проводами.
Это стальной оцинкованный канат, предназначенный для защиты воздушных линий электропередачи от атмосферных перенапряжений и прямых ударов молнии. В зависимости от расположения и количества проводов на опорах ВЛ монтируют один или два троса. Сопротивление заземления опоры при этом не должно превышать 10 Ом.
Высоту подвеса грозозащитных тросов выбирают такой, чтобы угол защиты. Согласно ПУЭ тросы подвешивают вдоль всех линий напряжением от 35 кВ и выше с металлическими и железобетонными опорами. Подходы к подстанциям ВЛ 35 кВ и выше защищают тросом независимо от материала опор.
Слайд 20
разрядник
Защитное действие разрядника заключается в том, что проходящий в них разряд
ограничивает амплитуду перенапряжений до пределов, не представляющих опасности для изоляции защищаемого объекта. Возникающая при этом в разряднике электрическая дуга гасится после исчезновения импульсов перенапряжения раньше, чем срабатывает защита от КЗ, и, таким образом, объект не отключается от сети.
Слайд 21Разрядники по исполнению делятся на трубчатые и вентильные
Название вентильных они получили,
за свое свойство быть «запертыми» при номинальных уровнях напряжений, и «открываться» при перенапряжении.
Таким образом, для защиты используется их способность «открываться» и «закрываться» подобно вентилю. Разрядники постоянно находятся в работе, они
жестко присоединены
к ошиновке защищаемого
оборудования.
Слайд 22На электрических принципиальных схемах разрядники обозначаются
1. Общее обозначение разрядника;
2. разрядник трубчатый;
3.
разрядник вентильный;
4. ОПН
Слайд 23Конструкция и работа разрядников РВН-0,5 и РВН-1
Конструктивно разрядник РВН на напряжение 0,5
кВ состоит из единичного искрового промежутка и рабочего нелинейного резистора (1), заключенных в герметичный пластмассовый корпус (2).
Искровой промежуток образован двумя фасонными латунными электродами (3), разделенными изолирующей прокладкой (4), закрытой фарфоровой покрышкой.
http://go.mail.ru/search_video?tsg=l&q=%D1%80%D0%B0%D0%B7%D1%80%D1%8F%D0%B4%D0%BD%D0%B8%D0%BA%D0%B8+&d=2431938936&sig=f6dfb4607a&s=Youtube

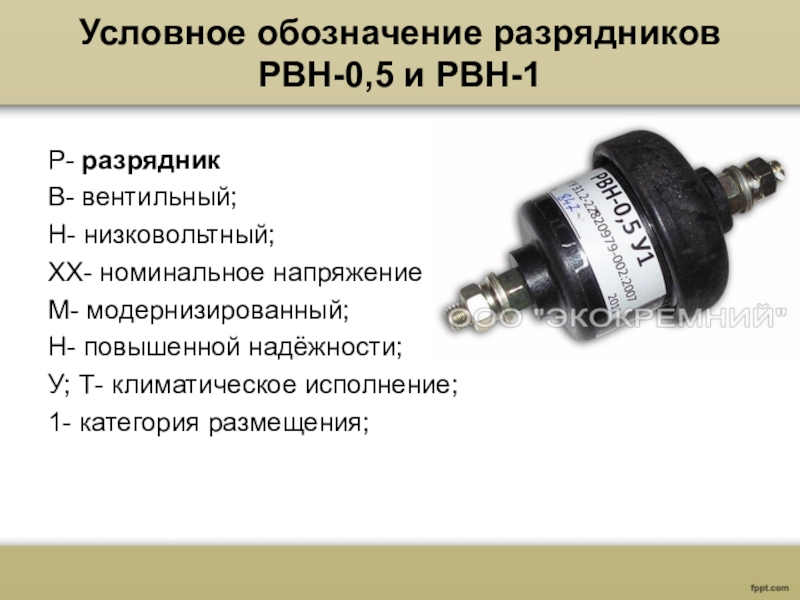

Слайд 24Условное обозначение разрядников РВН-0,5 и РВН-1
Р- разрядник
В- вентильный;
Н- низковольтный;
ХХ- номинальное напряжение
М- модернизированный;
Н-
повышенной надёжности;
У; Т- климатическое исполнение;
1- категория размещения;
Слайд 25Разрядники трубчатые РТВ
предназначены для защиты от грозовых перенапряжений изоляции линий электропередач,
и в совокупности с другими защитными средствами, для защиты изоляции электрооборудования (кроме вращающихся машин) станций и подстанций переменного тока частоты 50 Гц.

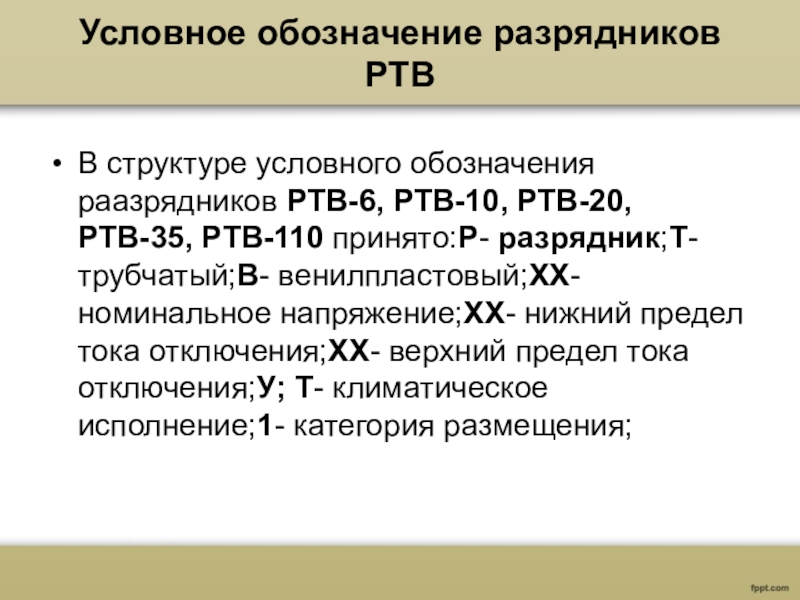

Слайд 26Условное обозначение разрядников РТВ
В структуре условного обозначения раазрядников РТВ-6, РТВ-10, РТВ-20, РТВ-35,
РТВ-110 принято:Р- разрядник;Т- трубчатый;В- венилпластовый;ХХ- номинальное напряжение;ХХ- нижний предел тока отключения;ХХ- верхний предел тока отключения;У; Т- климатическое исполнение;1- категория размещения;

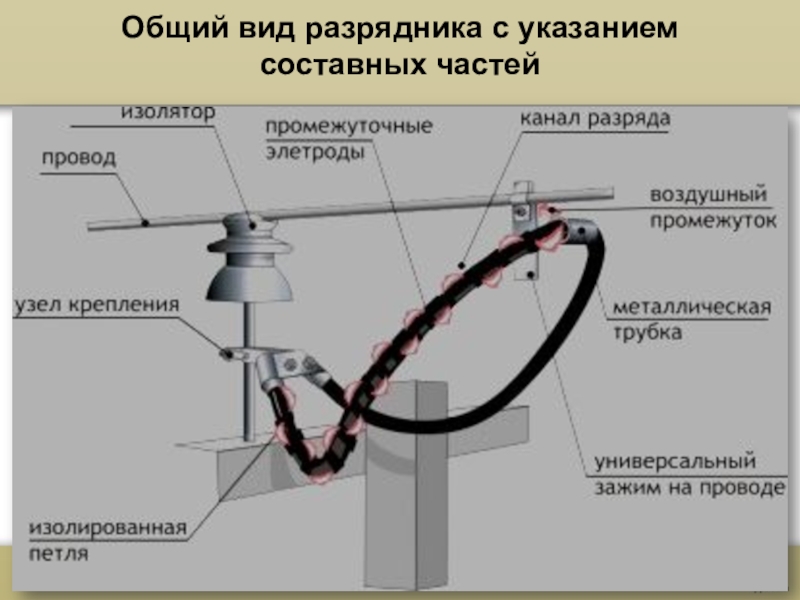

Слайд 27Общий вид разрядника с указанием составных частей

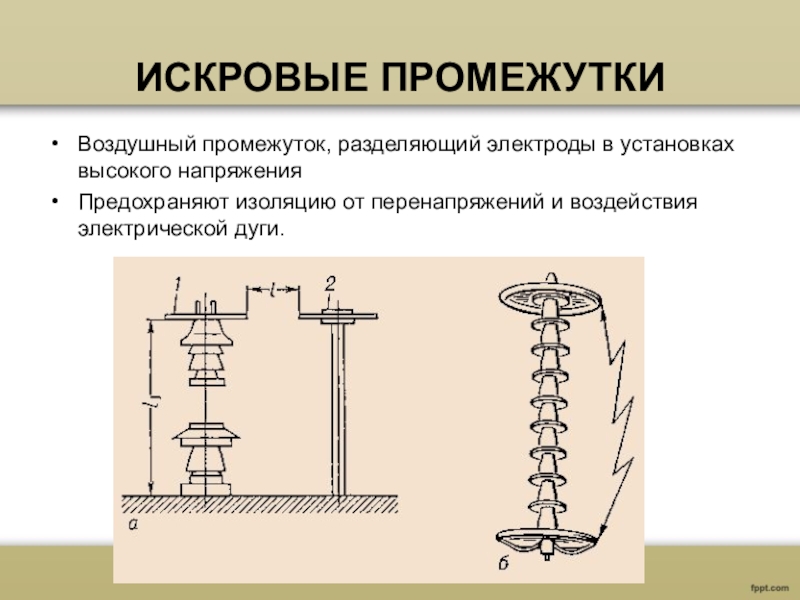

Слайд 28ИСКРОВЫЕ ПРОМЕЖУТКИ
Воздушный промежуток, разделяющий электроды в установках высокого напряжения
Предохраняют изоляцию от
перенапряжений и воздействия электрической дуги.

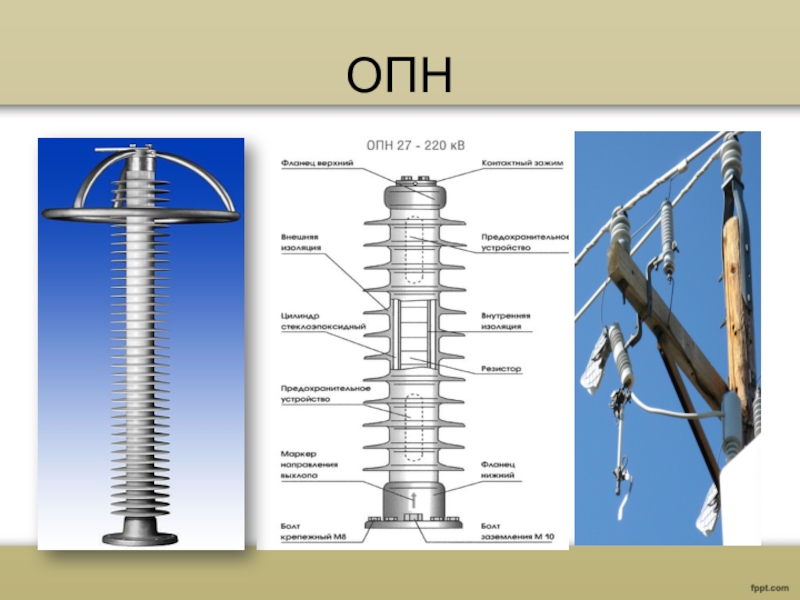

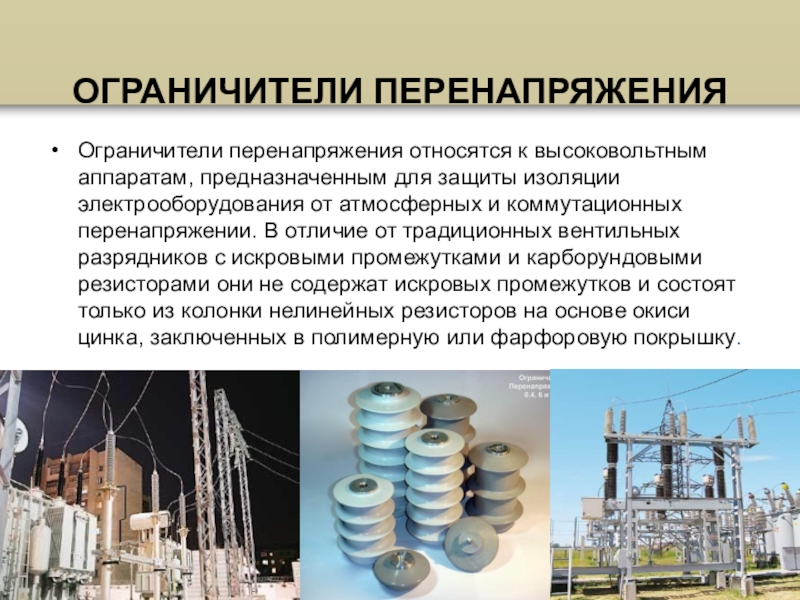

Слайд 29ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЯ
Ограничители перенапряжения относятся к высоковольтным аппаратам, предназначенным для защиты изоляции
электрооборудования от атмосферных и коммутационных перенапряжении. В отличие от традиционных вентильных разрядников с искровыми промежутками и карборундовыми резисторами они не содержат искровых промежутков и состоят только из колонки нелинейных резисторов на основе окиси цинка, заключенных в полимерную или фарфоровую покрышку.

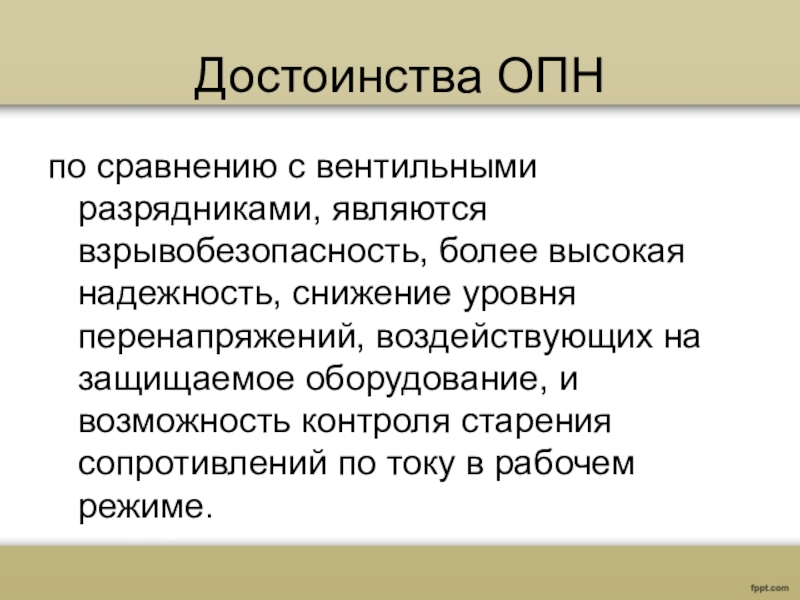

Слайд 30Достоинства ОПН
по сравнению с вентильными разрядниками, являются взрывобезопасность, более высокая надежность,
снижение уровня перенапряжений, воздействующих на защищаемое оборудование, и возможность контроля старения сопротивлений по току в рабочем режиме.

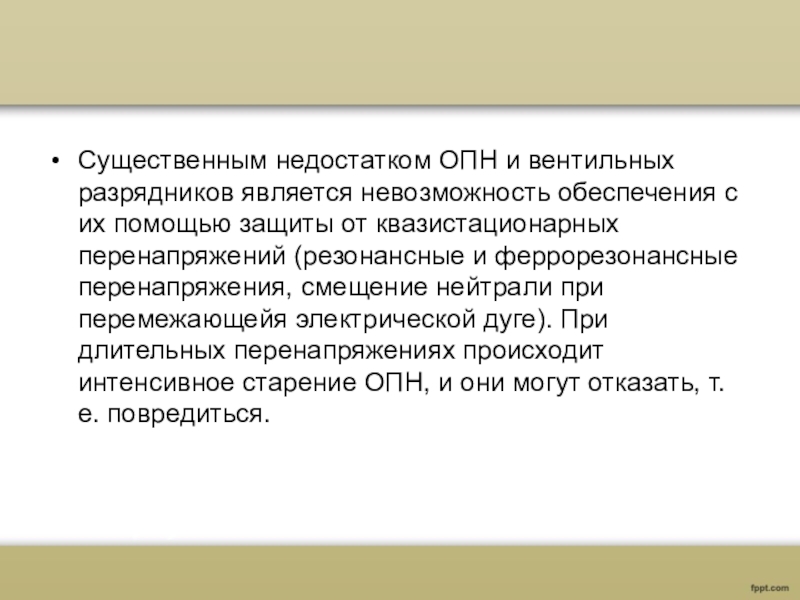

Слайд 31Существенным недостатком ОПН и вентильных разрядников является невозможность обеспечения с их
помощью защиты от квазистационарных перенапряжений (резонансные и феррорезонансные перенапряжения, смещение нейтрали при перемежающейя электрической дуге). При длительных перенапряжениях происходит интенсивное старение ОПН, и они могут отказать, т. е. повредиться.
Слайд 33Защита подстанции от перенапряжений
а — подстанция непосредственно присоединена к ВЛ;
б —
подстанция присоединена к ВЛ кабельным вводом
