Презентация, доклад по электронике на тему Полупроводниковые диоды.
Содержание
- 1. Презентация по электронике на тему Полупроводниковые диоды.
- 2. Полупроводниковый диод представляет из себя элемент,

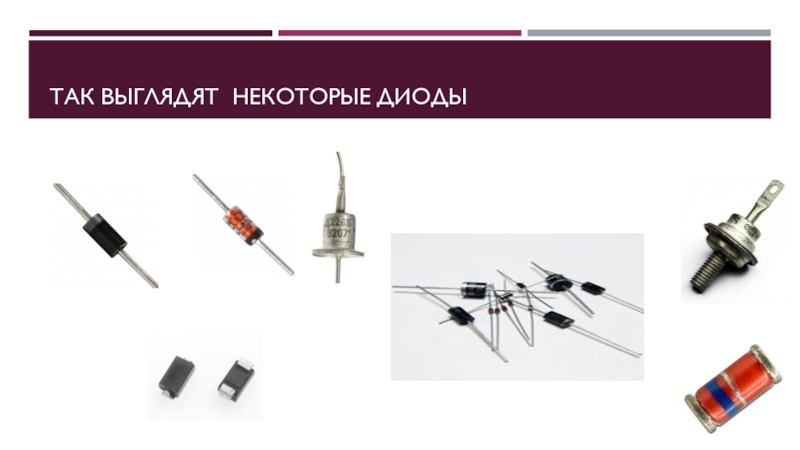

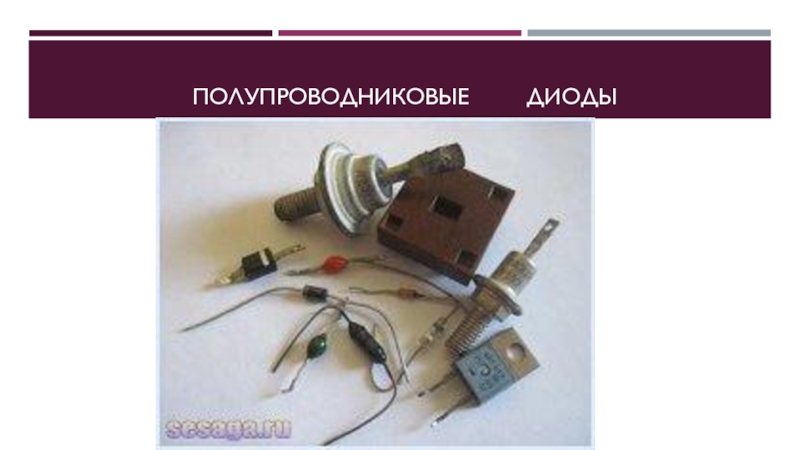

- 3. так выглядят некоторые диоды

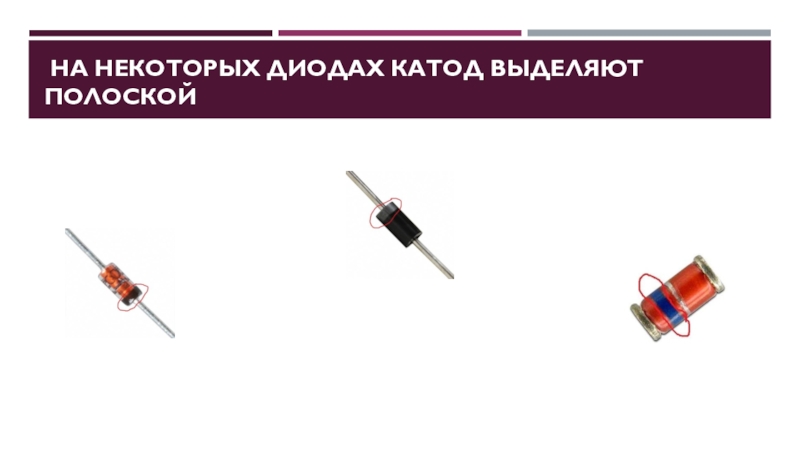

- 4. На некоторых диодах катод выделяют полоской
- 5. . Для определения выводов диода необходимо подключить его

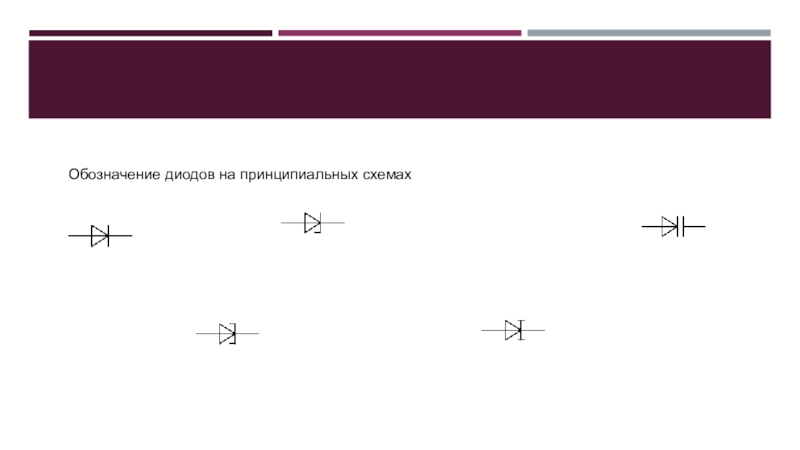

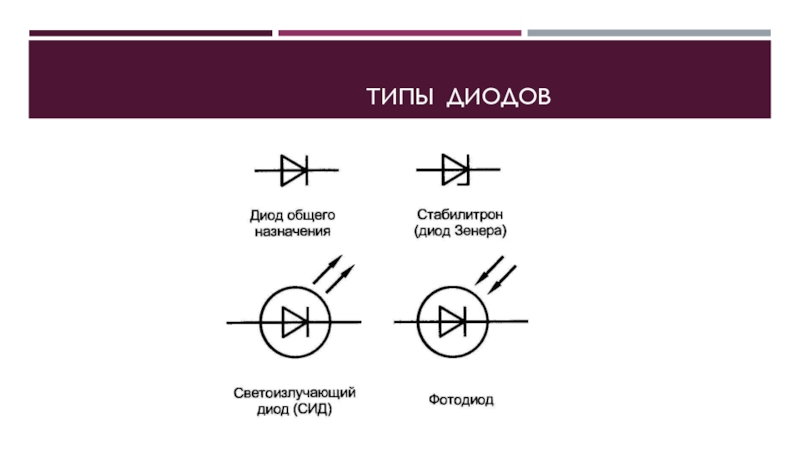

- 6. Обозначение диодов на принципиальных схемах
- 7. Точечный диод

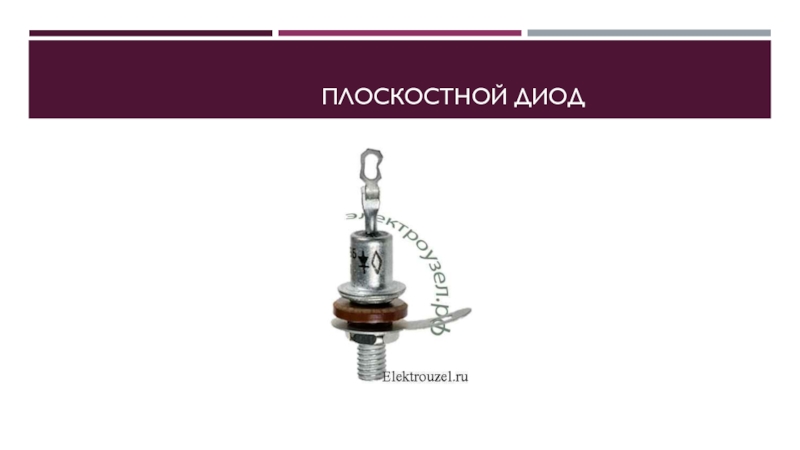

- 8. Слайд 8

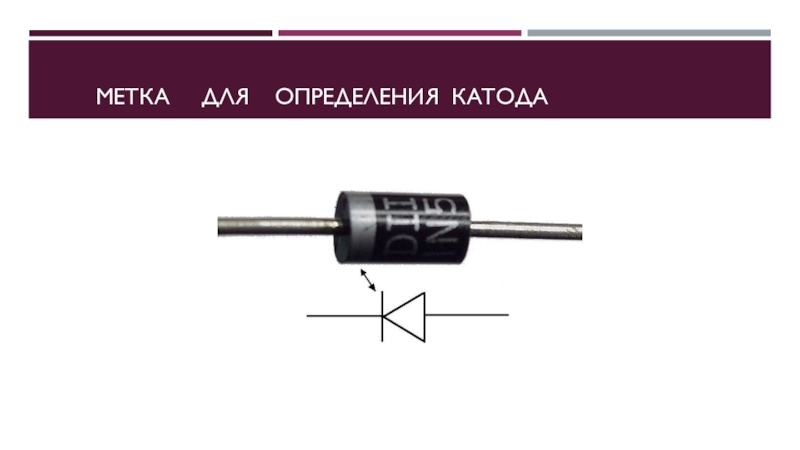

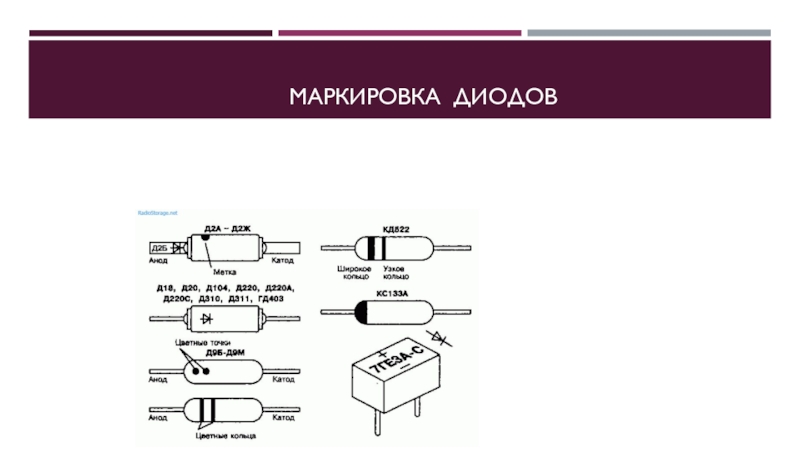

- 9. метка для определения катода
- 10. Слайд 10

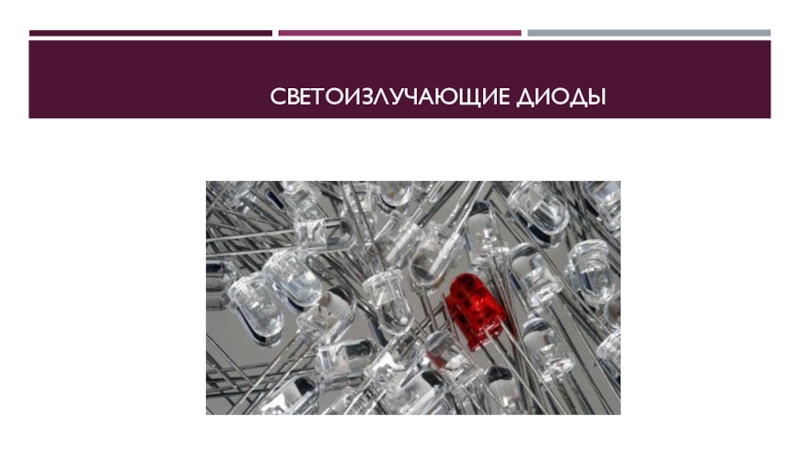

- 11. Слайд 11
- 12. Слайд 12

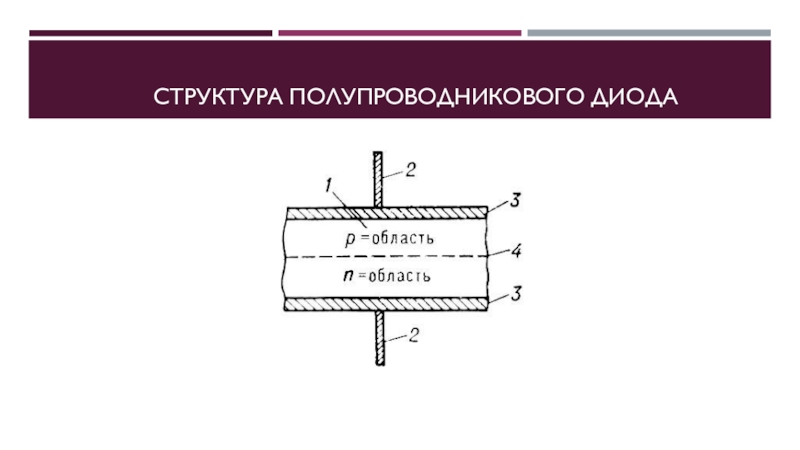

- 13. структура полупроводникового диода

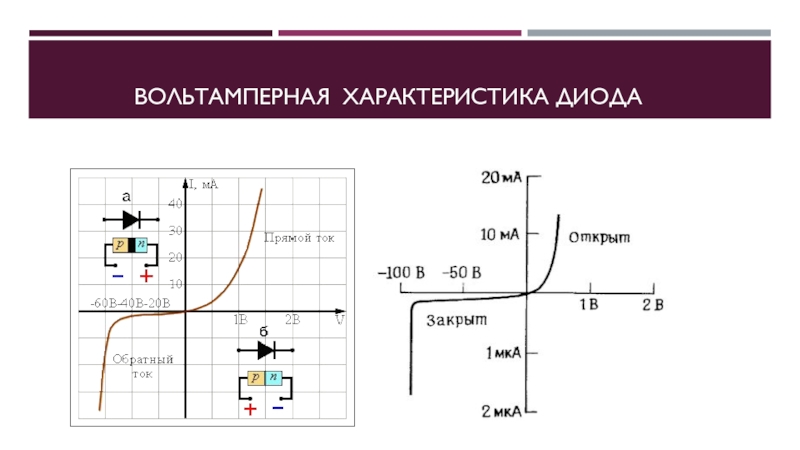

- 14. Вольтамперная характеристика диода
- 15. Слайд 15

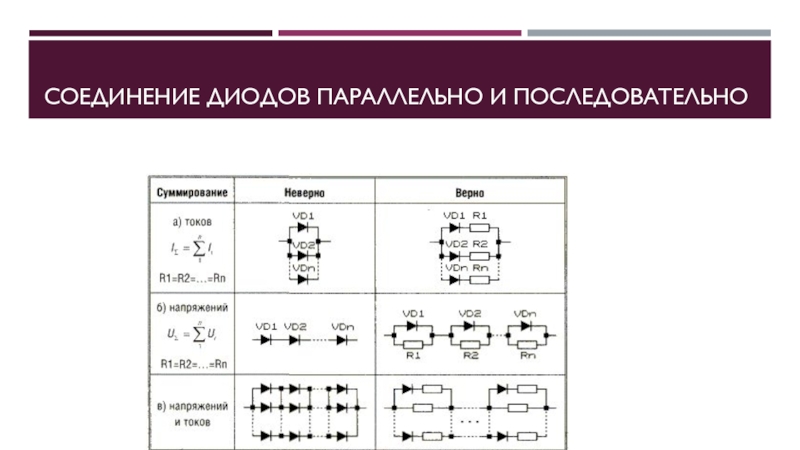

- 16. Соединение диодов параллельно и последовательно
- 17. Слайд 17

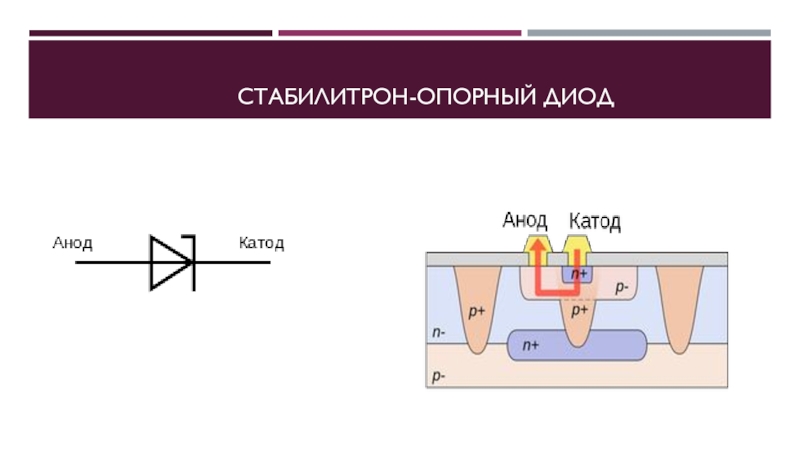

- 18. Вольтамперная характеристика стабилитрона

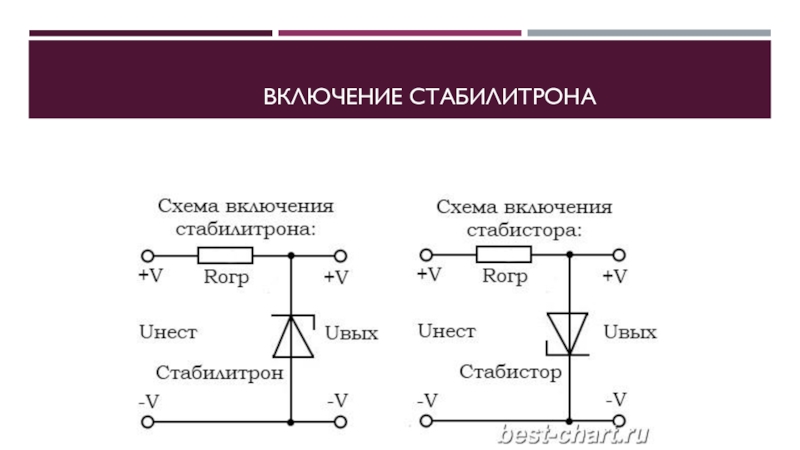

- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21

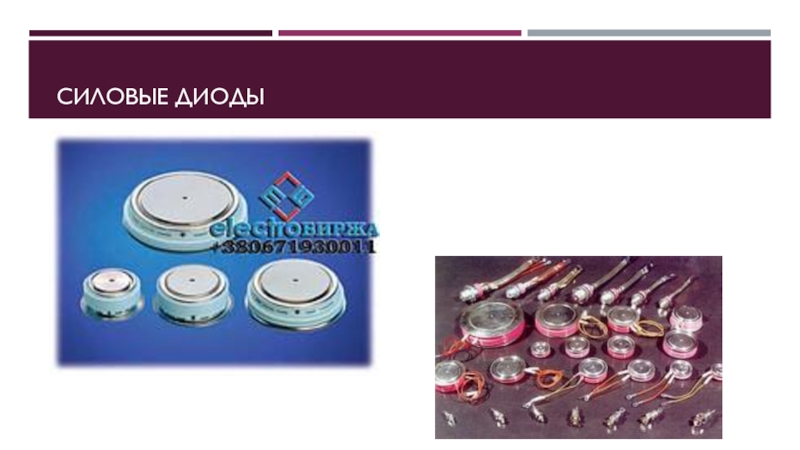

- 22. Силовые диоды

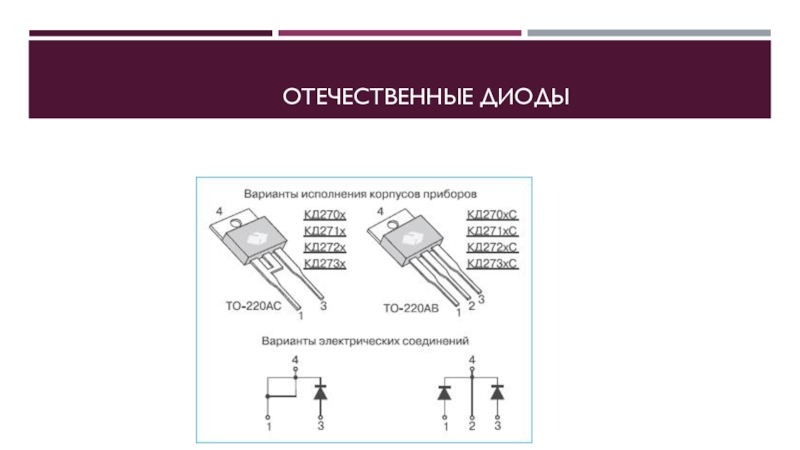

- 23. Слайд 23
- 24. Слайд 24
Полупроводниковый диод представляет из себя элемент, который пропускает электрический ток только в одном направлении и блокирует его прохождение в другом направлении.
Слайд 1
Презентация
тема Полупроводниковые диоды
Слайд 2
Полупроводниковый диод представляет из себя элемент, который пропускает электрический ток
только в одном направлении и блокирует его прохождение в другом направлении.

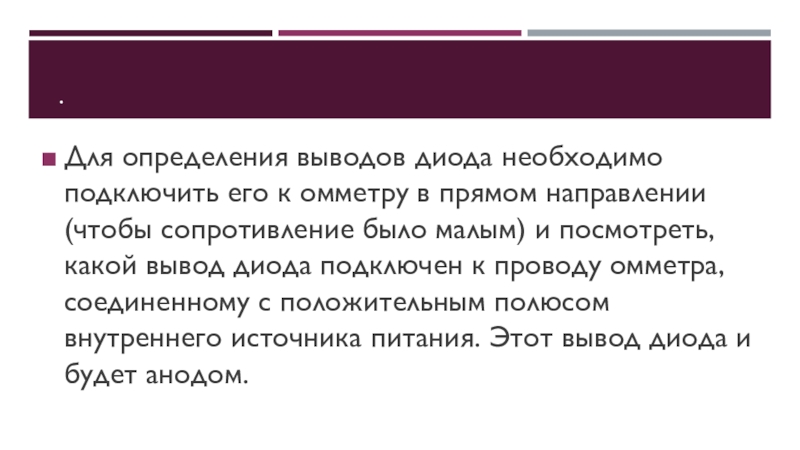

Слайд 5.
Для определения выводов диода необходимо подключить его к омметру в прямом
направлении (чтобы сопротивление было малым) и посмотреть, какой вывод диода подключен к проводу омметра, соединенному с положительным полюсом внутреннего источника питания. Этот вывод диода и будет анодом.
Слайд 15

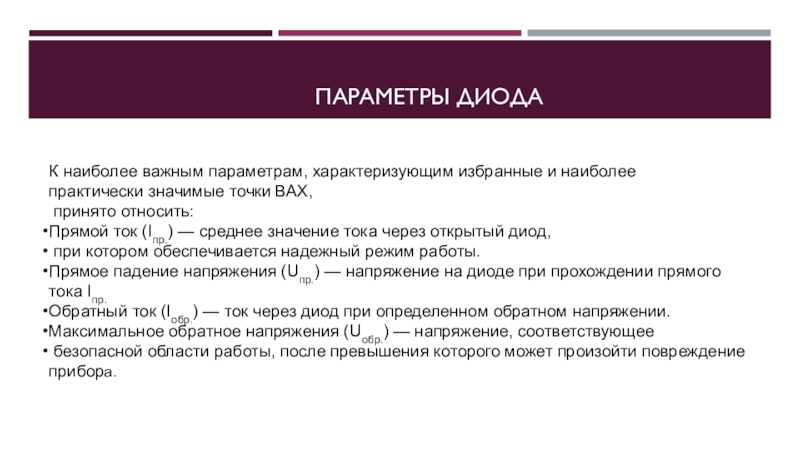

Параметры диода
К наиболее важным параметрам, характеризующим избранные и наиболее
практически значимые точки ВАХ,
принято относить:
Прямой ток (Iпр.) — среднее значение тока через открытый диод,
при котором обеспечивается надежный режим работы.
Прямое падение напряжения (Uпр.) — напряжение на диоде при прохождении прямого тока Iпр.
Обратный ток (Iобр.) — ток через диод при определенном обратном напряжении.
Максимальное обратное напряжения (Uобр.) — напряжение, соответствующее
безопасной области работы, после превышения которого может произойти повреждение прибора.
