Электростанциями называются предприятия или установки, предназначенные для производства электроэнергии. По особенностям основного технологического процесса преобразования энергии и виду используемого энергетического ресурса электростанции подразделяют на тепловые (ТЭС), атомные (АЭС), гидроэлектростанции (ГЭС), гидроаккумулирующие (ГАЭС), газотурбинные (ГТУ) и др.

Слайд 1ТИПЫ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ ЭЛЕКТРОСТАНЦИЙ

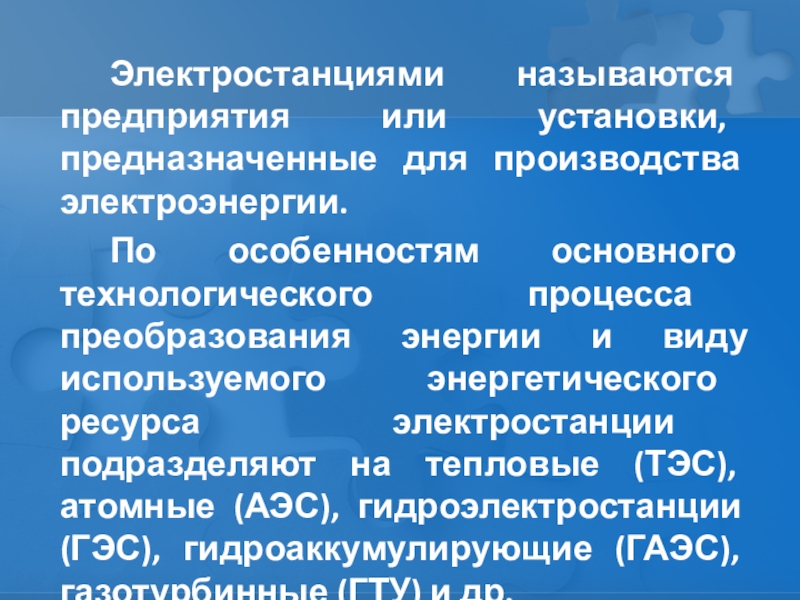

Слайд 2
Электростанциями называются предприятия или установки, предназначенные для производства электроэнергии.
По особенностям основного

технологического процесса преобразования энергии и виду используемого энергетического ресурса электростанции подразделяют на тепловые (ТЭС), атомные (АЭС), гидроэлектростанции (ГЭС), гидроаккумулирующие (ГАЭС), газотурбинные (ГТУ) и др.
Электростанциями называются предприятия или установки, предназначенные для производства электроэнергии.		По особенностям основного технологического процесса преобразования энергии и виду

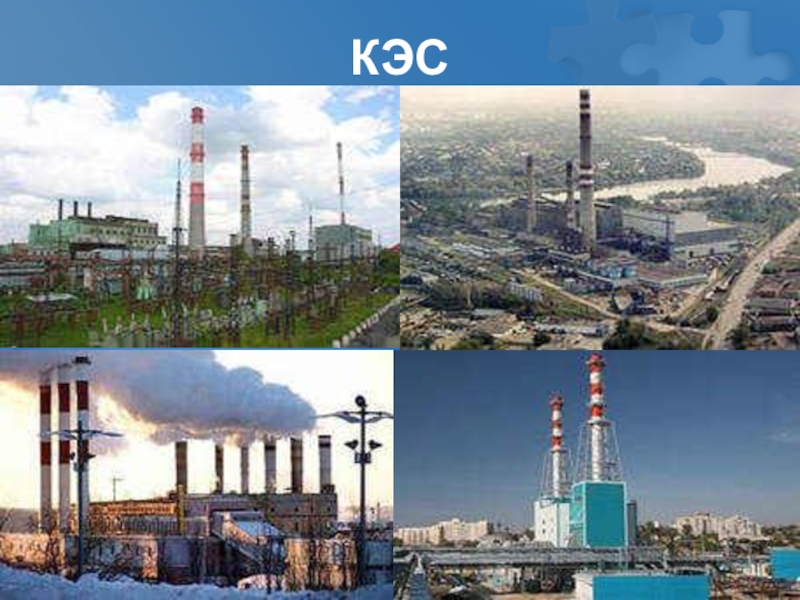

Слайд 3КЭС

КЭС

Слайд 4

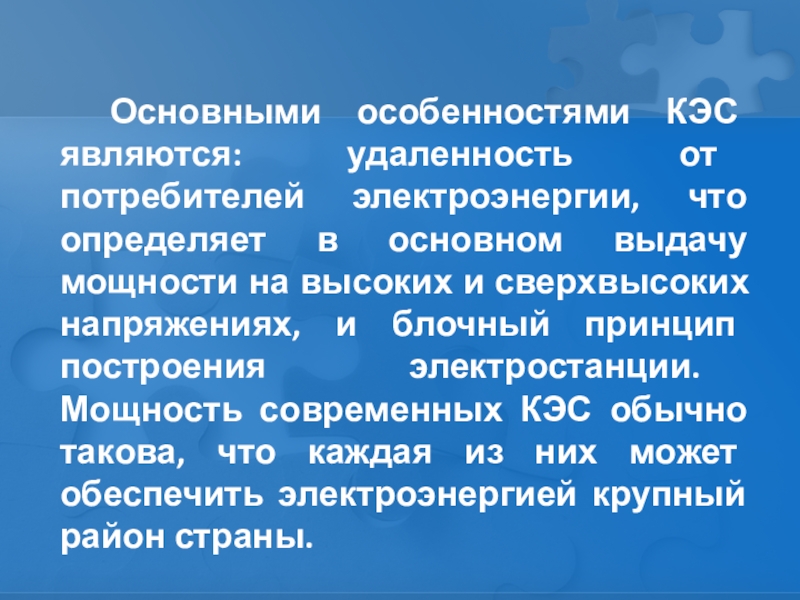

Основными особенностями КЭС являются: удаленность от потребителей электроэнергии, что определяет в

основном выдачу мощности на высоких и сверхвысоких напряжениях, и блочный принцип построения электростанции. Мощность современных КЭС обычно такова, что каждая из них может обеспечить электроэнергией крупный район страны.
Основными особенностями КЭС являются: удаленность от потребителей электроэнергии, что определяет в основном выдачу мощности на высоких и

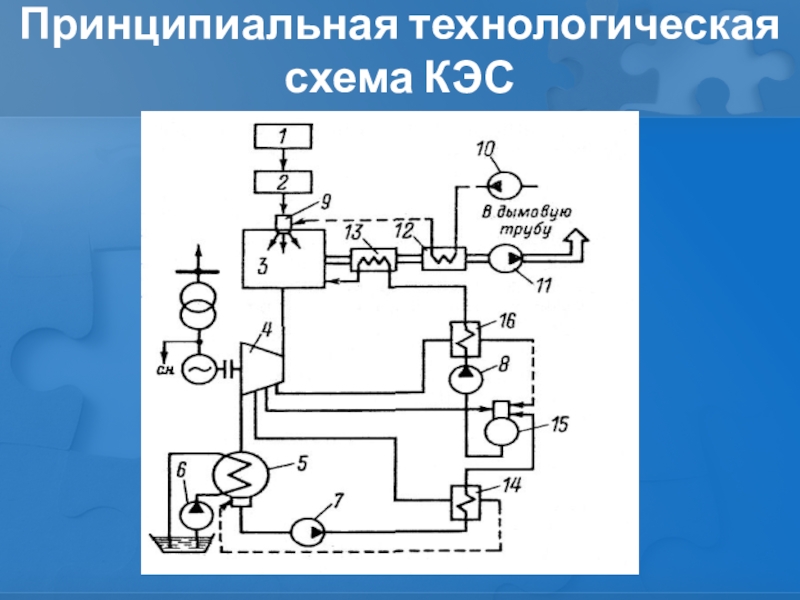

Слайд 5Принципиальная технологическая схема КЭС

Принципиальная технологическая схема КЭС

Слайд 6

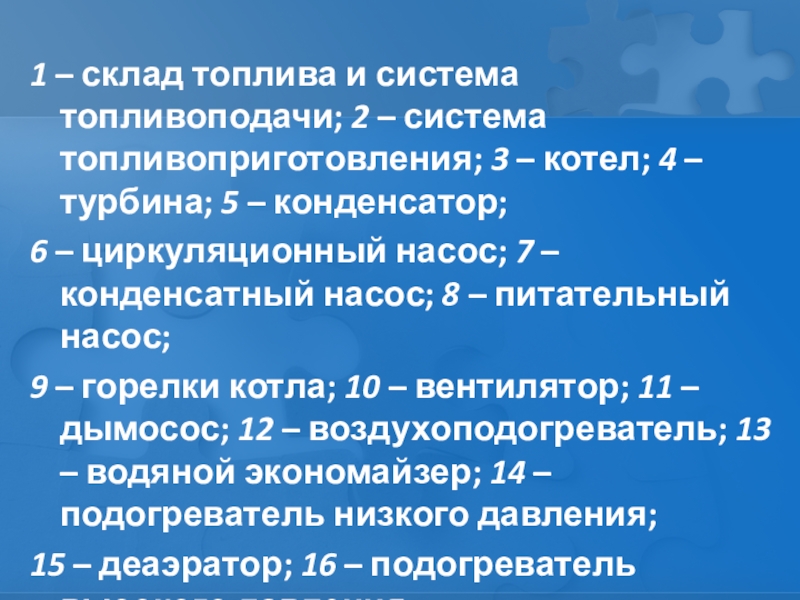

1 – склад топлива и система топливоподачи; 2 – система топливоприготовления;

3 – котел; 4 – турбина; 5 – конденсатор;
6 – циркуляционный насос; 7 – конденсатный насос; 8 – питательный насос;
9 – горелки котла; 10 – вентилятор; 11 – дымосос; 12 – воздухоподогреватель; 13 – водяной экономайзер; 14 – подогреватель низкого давления;
15 – деаэратор; 16 – подогреватель высокого давления
1 – склад топлива и система топливоподачи; 2 – система топливоприготовления; 3 – котел; 4 – турбина;

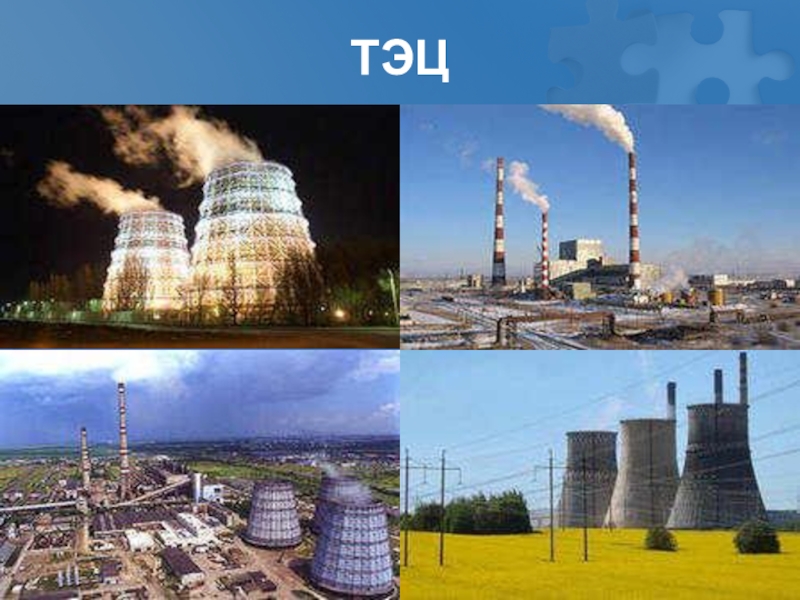

Слайд 7ТЭЦ

ТЭЦ

Слайд 8

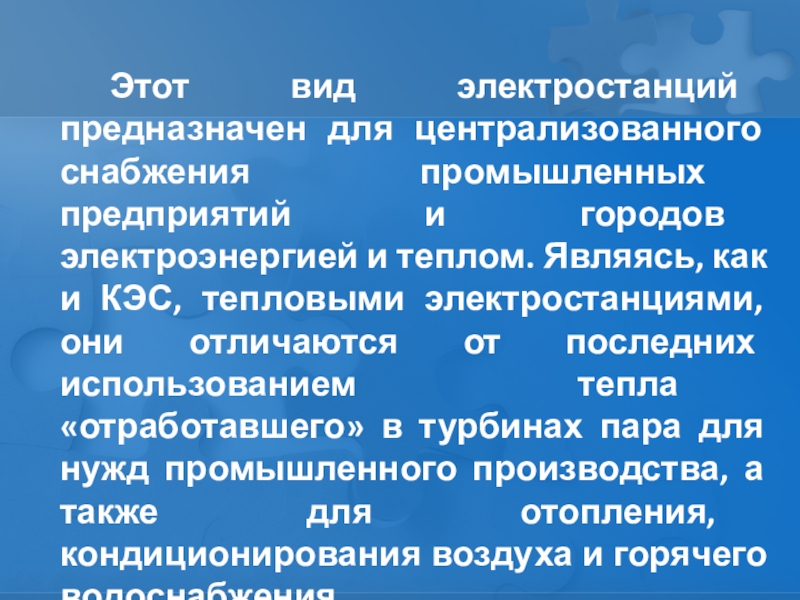

Этот вид электростанций предназначен для централизованного снабжения промышленных предприятий и городов

электроэнергией и теплом. Являясь, как и КЭС, тепловыми электростанциями, они отличаются от последних использованием тепла «отработавшего» в турбинах пара для нужд промышленного производства, а также для отопления, кондиционирования воздуха и горячего водоснабжения.
Этот вид электростанций предназначен для централизованного снабжения промышленных предприятий и городов электроэнергией и теплом. Являясь, как и

Слайд 9

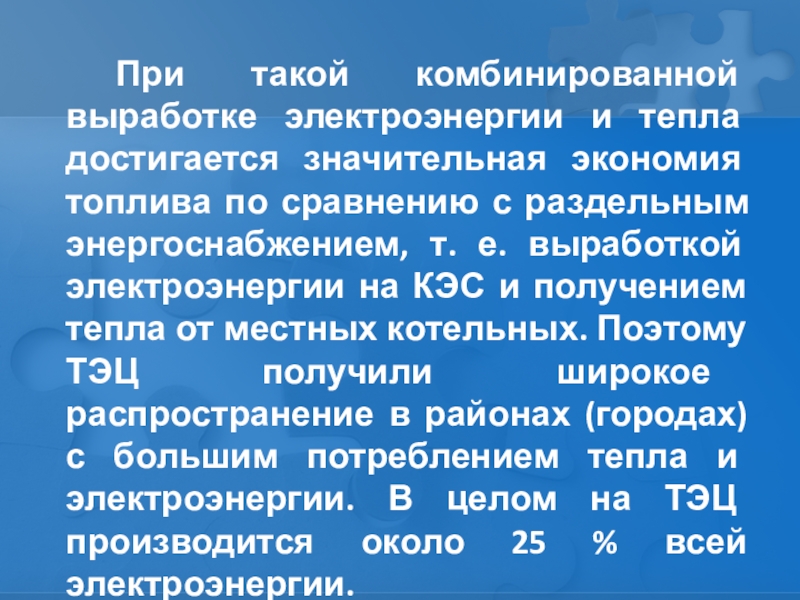

При такой комбинированной выработке электроэнергии и тепла достигается значительная экономия топлива

по сравнению с раздельным энергоснабжением, т. е. выработкой электроэнергии на КЭС и получением тепла от местных котельных. Поэтому ТЭЦ получили широкое распространение в районах (городах) с большим потреблением тепла и электроэнергии. В целом на ТЭЦ производится около 25 % всей электроэнергии.

При такой комбинированной выработке электроэнергии и тепла достигается значительная экономия топлива по сравнению с раздельным энергоснабжением, т.

Слайд 10Особенности технологической схемы ТЭЦ

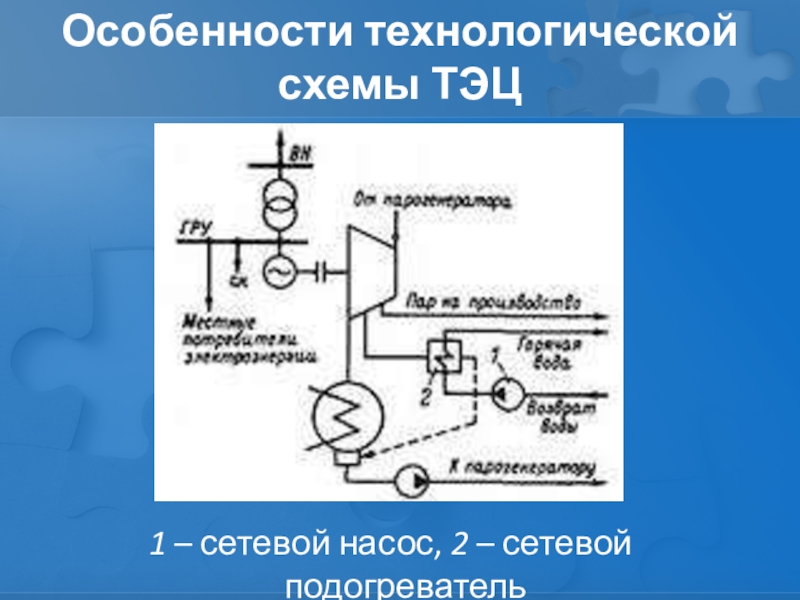

1 – сетевой насос, 2 – сетевой подогреватель

Особенности технологической схемы ТЭЦ1 – сетевой насос, 2 – сетевой подогреватель

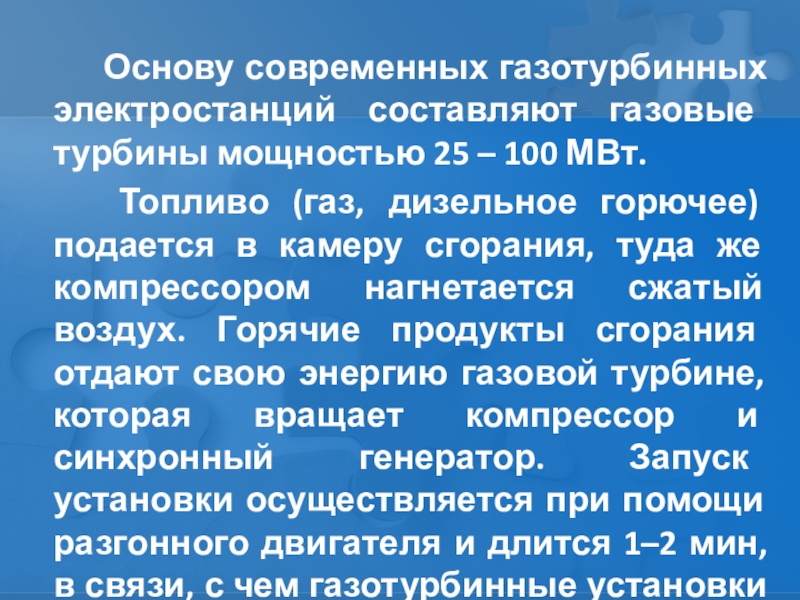

Слайд 12

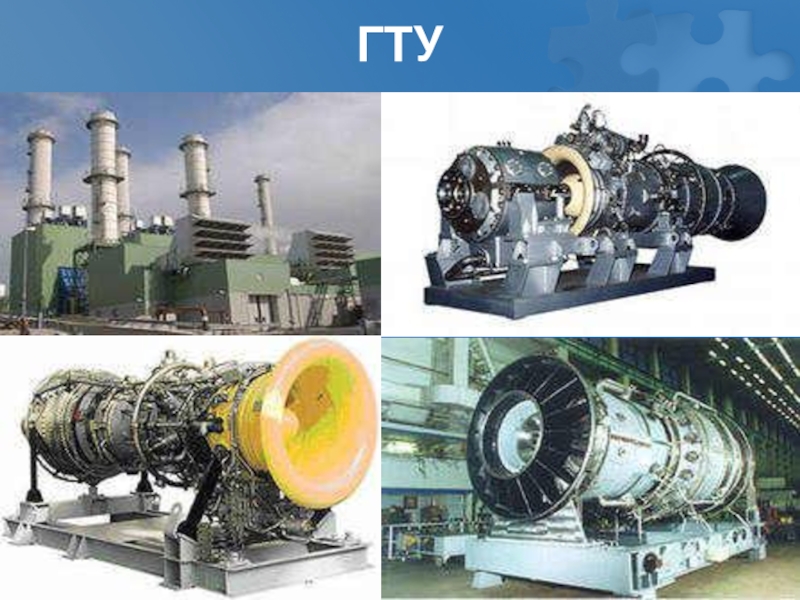

Основу современных газотурбинных электростанций составляют газовые турбины мощностью 25 – 100

МВт.
Топливо (газ, дизельное горючее) подается в камеру сгорания, туда же компрессором нагнетается сжатый воздух. Горячие продукты сгорания отдают свою энергию газовой турбине, которая вращает компрессор и синхронный генератор. Запуск установки осуществляется при помощи разгонного двигателя и длится 1–2 мин, в связи, с чем газотурбинные установки (ГТУ)




Основу современных газотурбинных электростанций составляют газовые турбины мощностью 25 – 100 МВт. 		 Топливо (газ, дизельное горючее)

Слайд 13

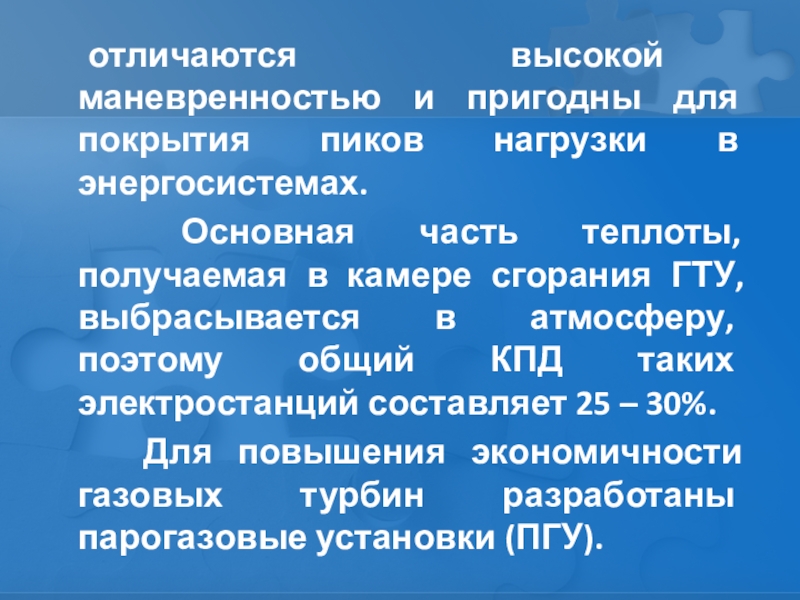

отличаются высокой маневренностью и пригодны для покрытия пиков нагрузки в энергосистемах.

Основная часть теплоты, получаемая в камере сгорания ГТУ, выбрасывается в атмосферу, поэтому общий КПД таких электростанций составляет 25 – 30%.
Для повышения экономичности газовых турбин разработаны парогазовые установки (ПГУ).

отличаются высокой маневренностью и пригодны для покрытия пиков нагрузки в энергосистемах.		 Основная часть теплоты, получаемая в камере

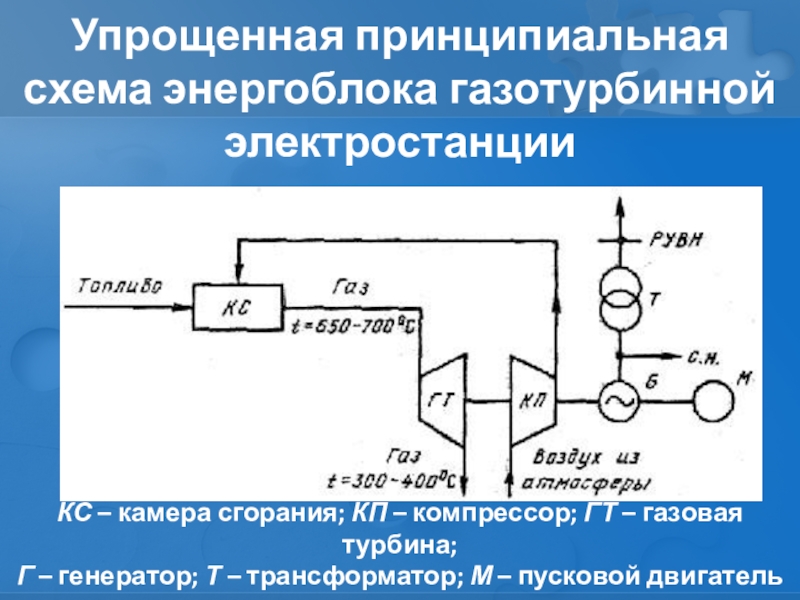

Слайд 14Упрощенная принципиальная схема энергоблока газотурбинной электростанции
КС – камера сгорания; КП –

компрессор; ГТ – газовая турбина;
Г – генератор; Т – трансформатор; М – пусковой двигатель
Упрощенная принципиальная схема энергоблока газотурбинной электростанцииКС – камера сгорания; КП – компрессор; ГТ – газовая турбина;Г –

Слайд 16

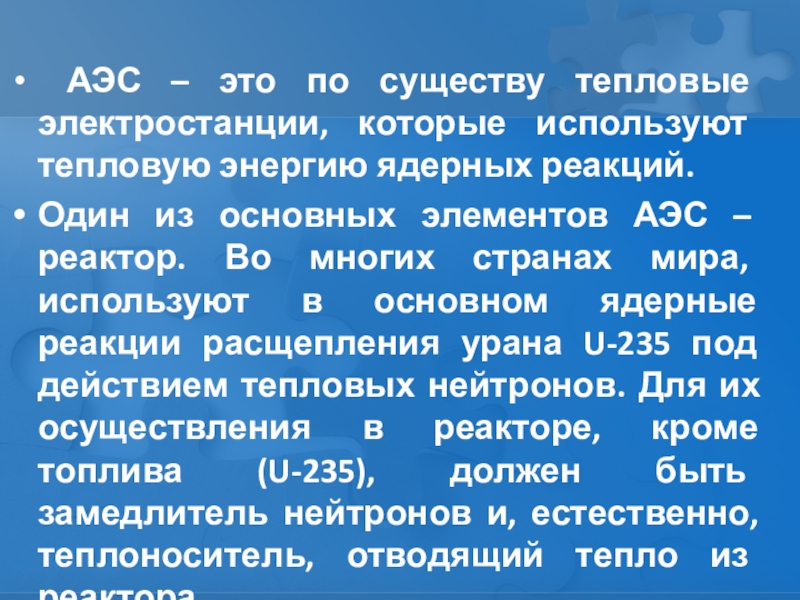

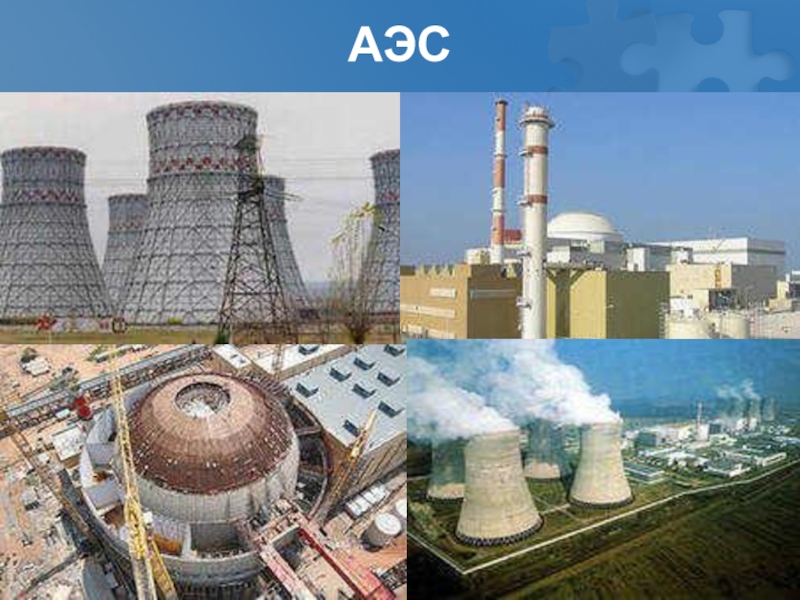

АЭС – это по существу тепловые электростанции, которые используют тепловую

энергию ядерных реакций.
Один из основных элементов АЭС – реактор. Во многих странах мира, используют в основном ядерные реакции расщепления урана U-235 под действием тепловых нейтронов. Для их осуществления в реакторе, кроме топлива (U-235), должен быть замедлитель нейтронов и, естественно, теплоноситель, отводящий тепло из реактора.
АЭС – это по существу тепловые электростанции, которые используют тепловую энергию ядерных реакций.Один из основных элементов

Слайд 17

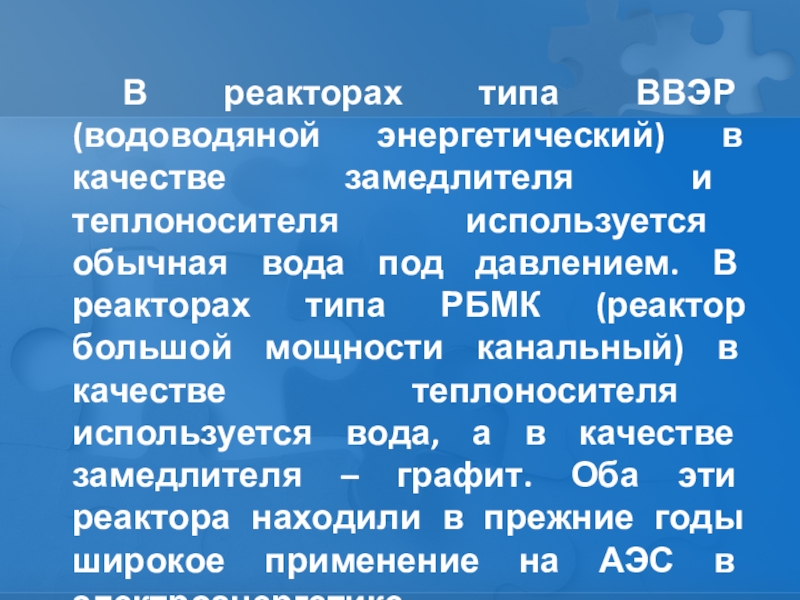

В реакторах типа ВВЭР (водоводяной энергетический) в качестве замедлителя и теплоносителя

используется обычная вода под давлением. В реакторах типа РБМК (реактор большой мощности канальный) в качестве теплоносителя используется вода, а в качестве замедлителя – графит. Оба эти реактора находили в прежние годы широкое применение на АЭС в электроэнергетике.

В реакторах типа ВВЭР (водоводяной энергетический) в качестве замедлителя и теплоносителя используется обычная вода под давлением. В

Слайд 18Принципиальная технологическая схема АЭС с реактором типа ВВЭР







1 – реактор; 2

– парогенератор; 3 – турбина; 4 – генератор;
5 – трансформатор; 6 – конденсатор турбины; 7 – конденсатный (питательный) насос; 8 – главный циркуляционный насос
Принципиальная технологическая схема АЭС с реактором  типа ВВЭР1 – реактор; 2 – парогенератор; 3 – турбина;

Слайд 19Принципиальная технологическая схема АЭС с реактором типа БН






а

– принцип выполнения активной зоны реактора; б – технологи-ческая схема: 1 – 7 – аналогичны указанным на предыдущем рисунке; 8 – теплообменник натриевых контуров; 9 – насос нерадиоактивного натрия; 10 – насос радиоактивного натрия
Принципиальная технологическая схема АЭС с реактором типа БН   а – принцип выполнения активной зоны реактора;

Слайд 21

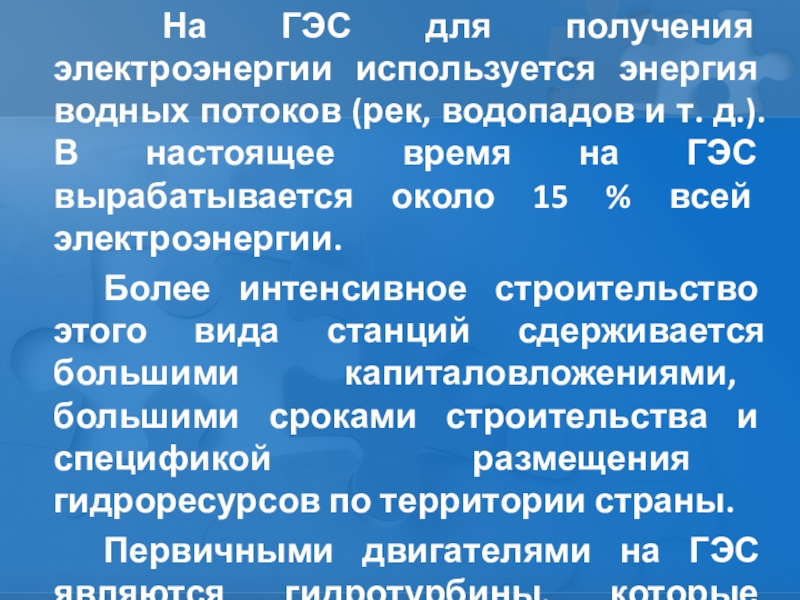

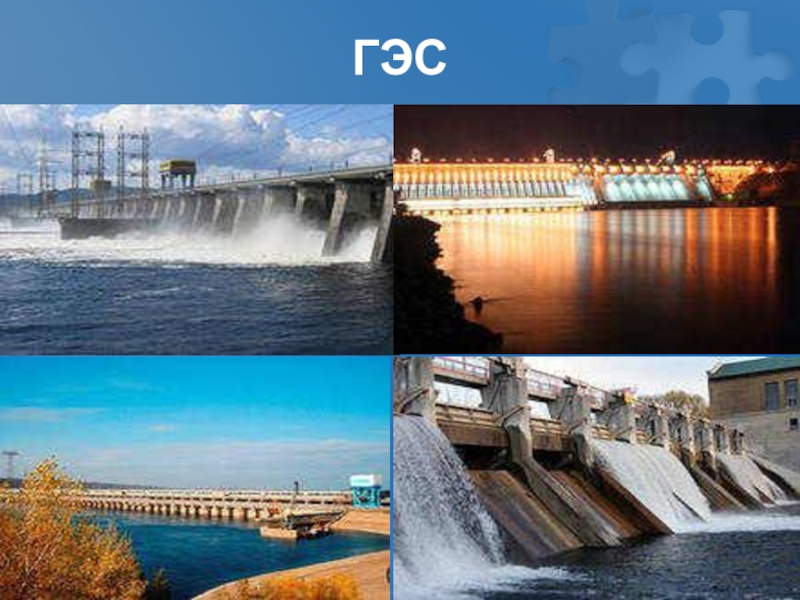

На ГЭС для получения электроэнергии используется энергия водных потоков (рек,

водопадов и т. д.). В настоящее время на ГЭС вырабатывается около 15 % всей электроэнергии.
Более интенсивное строительство этого вида станций сдерживается большими капиталовложениями, большими сроками строительства и спецификой размещения гидроресурсов по территории страны.
Первичными двигателями на ГЭС являются гидротурбины, которые приводят во вращение синхронные гидрогенераторы.

На ГЭС для получения электроэнергии используется энергия водных потоков (рек, водопадов и т. д.). В настоящее

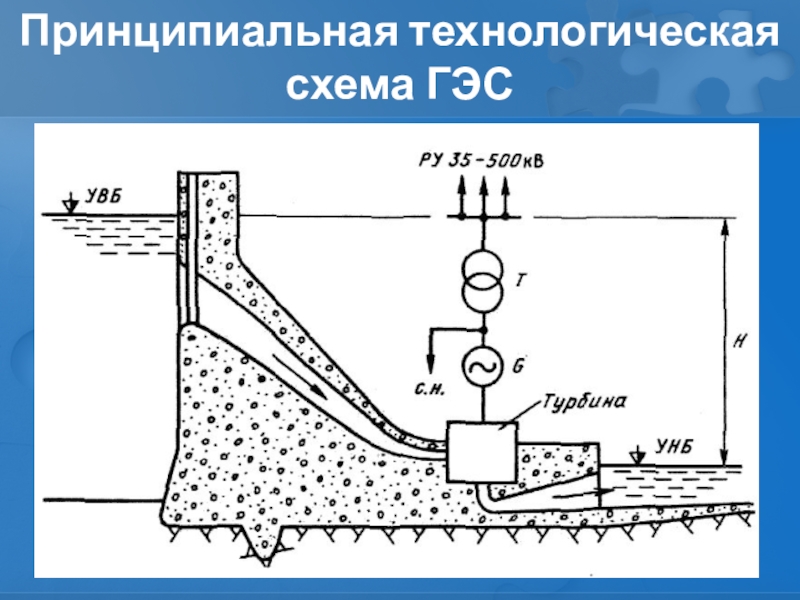

Слайд 22Принципиальная технологическая схема ГЭС

Принципиальная технологическая схема ГЭС

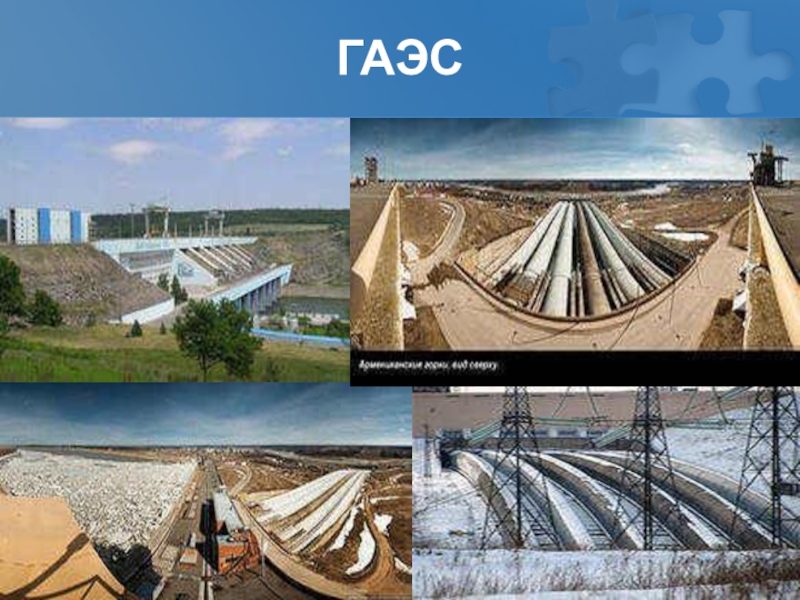

Слайд 23ГАЭС

ГАЭС

Слайд 24

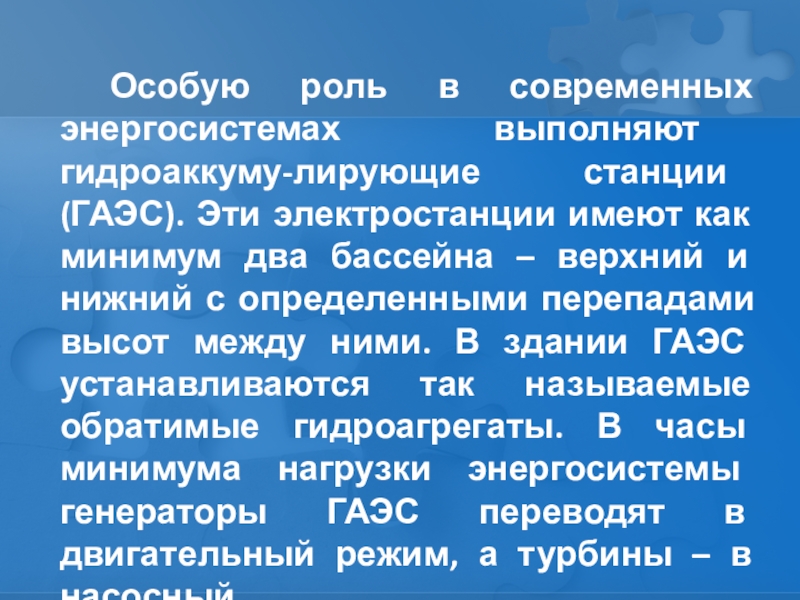

Особую роль в современных энергосистемах выполняют гидроаккуму-лирующие станции (ГАЭС). Эти электростанции

имеют как минимум два бассейна – верхний и нижний с определенными перепадами высот между ними. В здании ГАЭС устанавливаются так называемые обратимые гидроагрегаты. В часы минимума нагрузки энергосистемы генераторы ГАЭС переводят в двигательный режим, а турбины – в насосный.
Особую роль в современных энергосистемах выполняют гидроаккуму-лирующие станции (ГАЭС). Эти электростанции имеют как минимум два бассейна –

Слайд 25

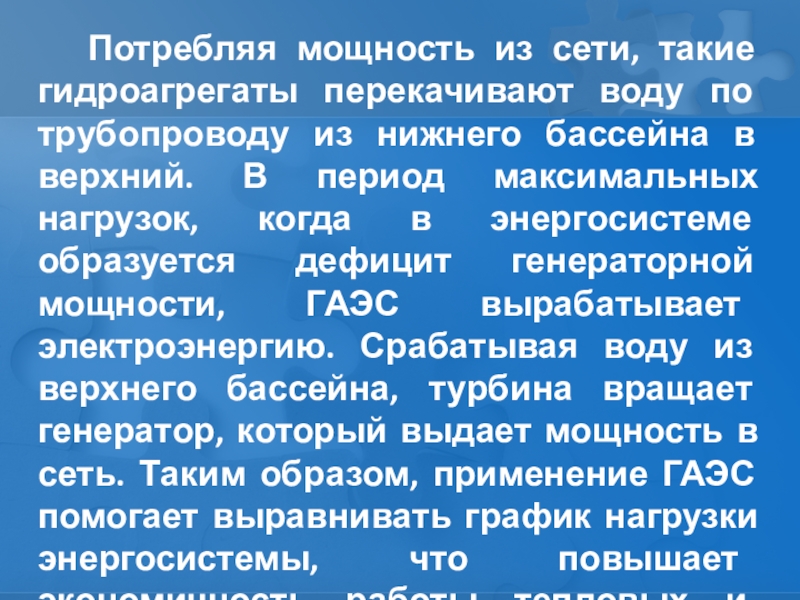

Потребляя мощность из сети, такие гидроагрегаты перекачивают воду по трубопроводу из

нижнего бассейна в верхний. В период максимальных нагрузок, когда в энергосистеме образуется дефицит генераторной мощности, ГАЭС вырабатывает электроэнергию. Срабатывая воду из верхнего бассейна, турбина вращает генератор, который выдает мощность в сеть. Таким образом, применение ГАЭС помогает выравнивать график нагрузки энергосистемы, что повышает экономичность работы тепловых и атомных электростанций.

Потребляя мощность из сети, такие гидроагрегаты перекачивают воду по трубопроводу из нижнего бассейна в верхний. В период

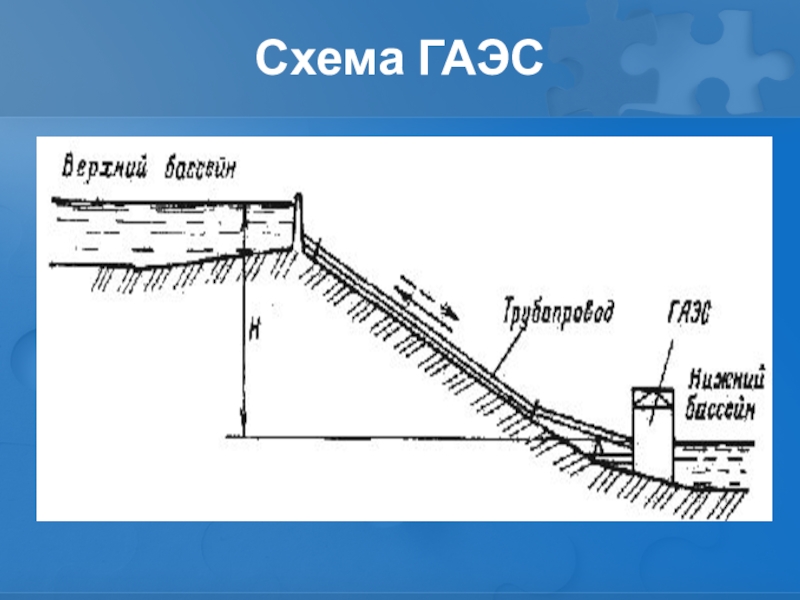

Слайд 26Схема ГАЭС

Схема ГАЭС
