Презентация, доклад по эксплуатации нефтяных и газовых скважин
Содержание
- 1. Презентация по эксплуатации нефтяных и газовых скважин
- 2. Цель:Более расширенное понятие, фонтанная эксплуатация скважин.Задачи:собрать материал
- 3. Фонтанный способ - лучший способ эксплуатации, т.к. не
- 4. Фонтанная арматура, устанавливаемая на колонную головку, предназначена
- 5. Рис.3. Типовые схемы фонтанных арматур1- манометр; 2
- 6. Роль фонтанных труб При одном и том же
- 7. Оборудование фонтанных скважин Рисунок 5. Трубная головка
- 8. Трубная обвязка Трубная обвязка – часть фонтанной
- 9. Фонтанная ёлка Фонтанная ёлка – часть фонтанной арматуры,
- 10. Борьба с отложениями парафина применяют следующие основные

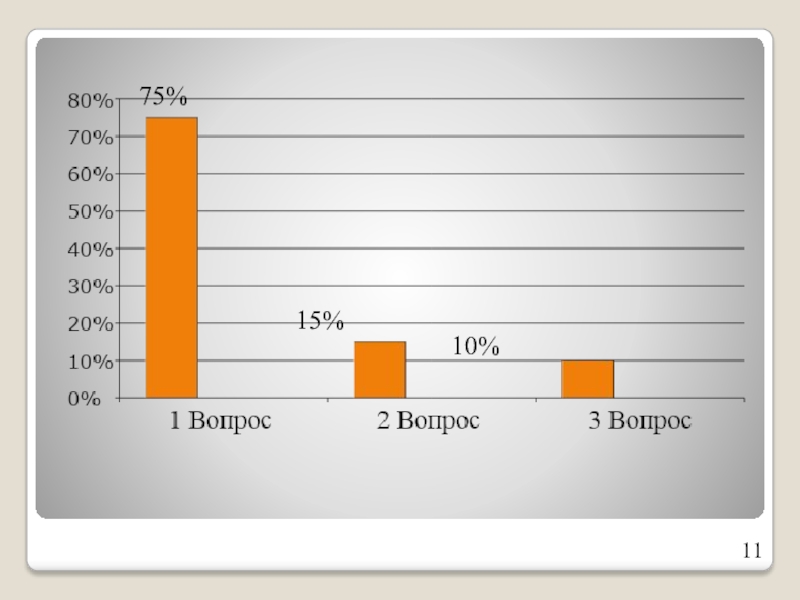

- 11. 75%15%10%
- 12. Таким образом, мы можем сделать вывод оборудование
Цель:Более расширенное понятие, фонтанная эксплуатация скважин.Задачи:собрать материал о фонтанной эксплуатации скважин;провести опрос, способов эксплуатации скважин;анализ документов и интернет ресурсов;обобщение полученных данных;изучение материал о фонтанной эксплуатации скважин.
Слайд 1Фонтанная эксплуатация скважин
Государственное автономное профессиональное образовательное учреждение Республики Саха (Якутия)
«Региональный технический

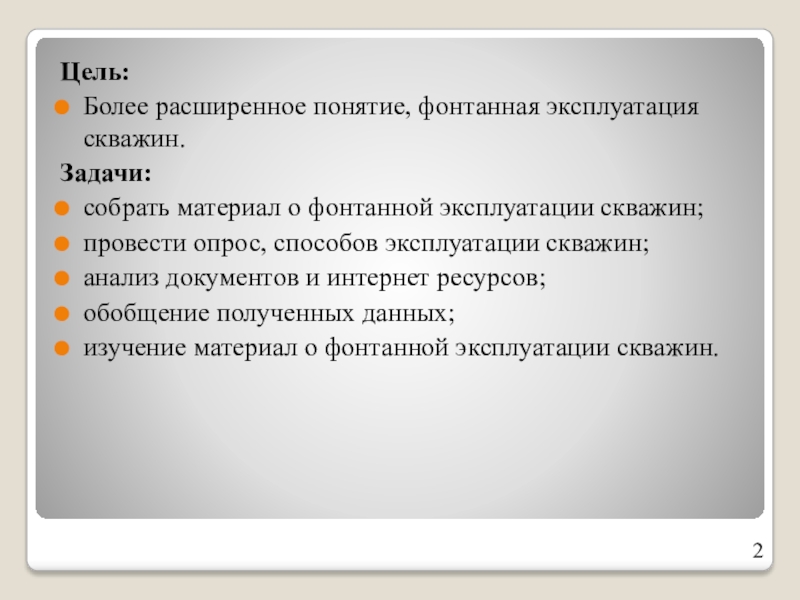

Слайд 2Цель:
Более расширенное понятие, фонтанная эксплуатация скважин.
Задачи:
собрать материал о фонтанной эксплуатации скважин;
провести
опрос, способов эксплуатации скважин;
анализ документов и интернет ресурсов;
обобщение полученных данных;
изучение материал о фонтанной эксплуатации скважин.
анализ документов и интернет ресурсов;
обобщение полученных данных;
изучение материал о фонтанной эксплуатации скважин.

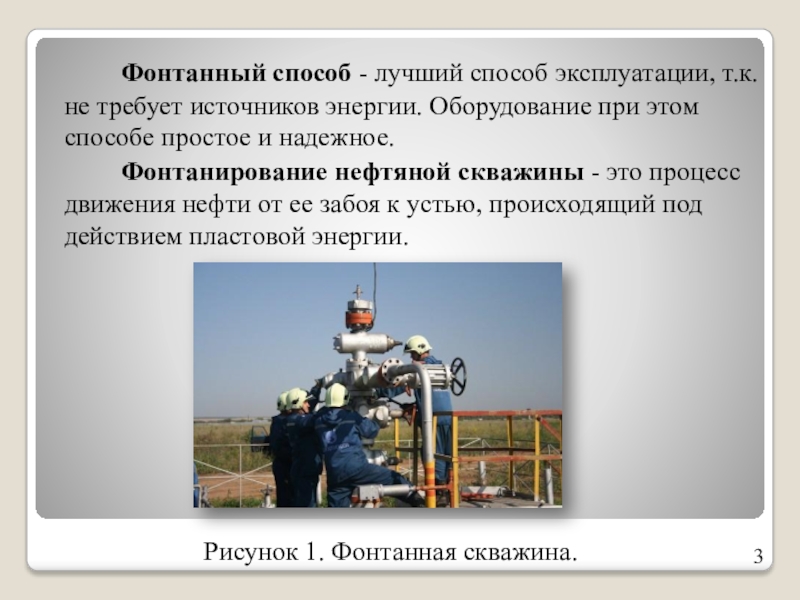

Слайд 3 Фонтанный способ - лучший способ эксплуатации, т.к. не требует источников энергии. Оборудование
при этом способе простое и надежное.
Фонтанирование нефтяной скважины - это процесс движения нефти от ее забоя к устью, происходящий под действием пластовой энергии.
Фонтанирование нефтяной скважины - это процесс движения нефти от ее забоя к устью, происходящий под действием пластовой энергии.
Рисунок 1. Фонтанная скважина.

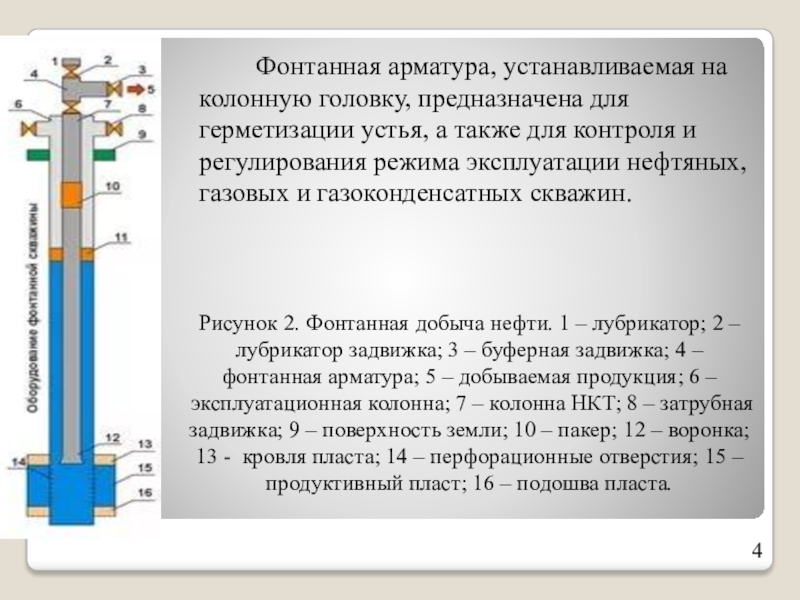

Слайд 4 Фонтанная арматура, устанавливаемая на колонную головку, предназначена для герметизации устья, а
также для контроля и регулирования режима эксплуатации нефтяных, газовых и газоконденсатных скважин.
Рисунок 2. Фонтанная добыча нефти. 1 – лубрикатор; 2 – лубрикатор задвижка; 3 – буферная задвижка; 4 – фонтанная арматура; 5 – добываемая продукция; 6 – эксплуатационная колонна; 7 – колонна НКТ; 8 – затрубная задвижка; 9 – поверхность земли; 10 – пакер; 12 – воронка; 13 - кровля пласта; 14 – перфорационные отверстия; 15 – продуктивный пласт; 16 – подошва пласта.

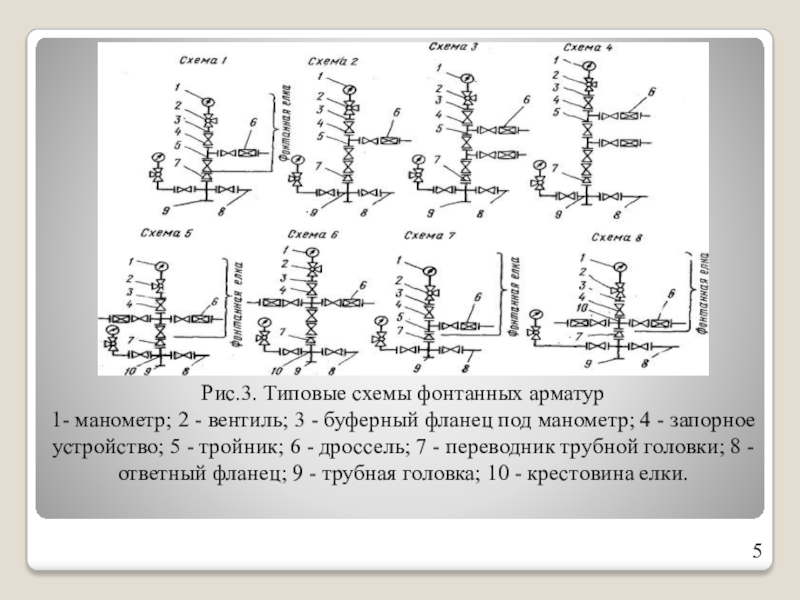

Слайд 5Рис.3. Типовые схемы фонтанных арматур
1- манометр; 2 - вентиль; 3 -
буферный фланец под манометр; 4 - запорное устройство; 5 - тройник; 6 - дроссель; 7 - переводник трубной головки; 8 - ответный фланец; 9 - трубная головка; 10 - крестовина елки.

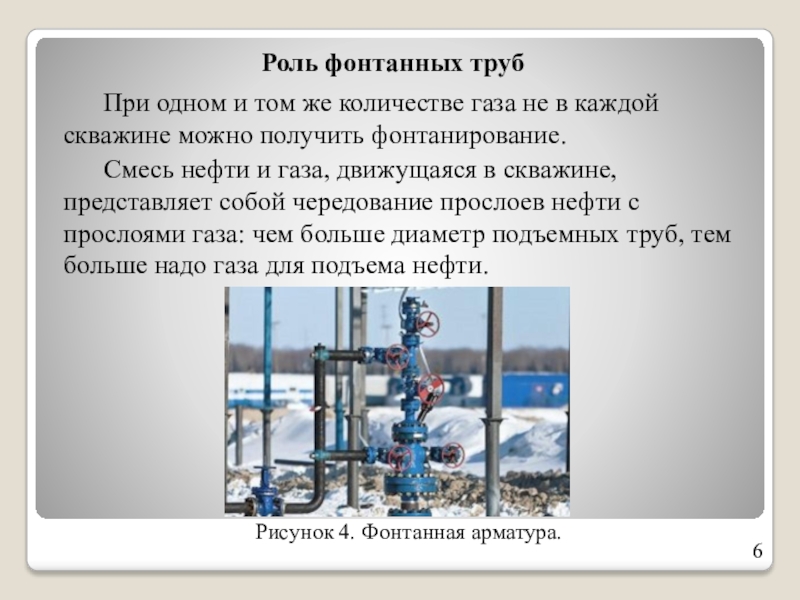

Слайд 6Роль фонтанных труб
При одном и том же количестве газа не в
каждой скважине можно получить фонтанирование.
Смесь нефти и газа, движущаяся в скважине, представляет собой чередование прослоев нефти с прослоями газа: чем больше диаметр подъемных труб, тем больше надо газа для подъема нефти.
Смесь нефти и газа, движущаяся в скважине, представляет собой чередование прослоев нефти с прослоями газа: чем больше диаметр подъемных труб, тем больше надо газа для подъема нефти.
Рисунок 4. Фонтанная арматура.

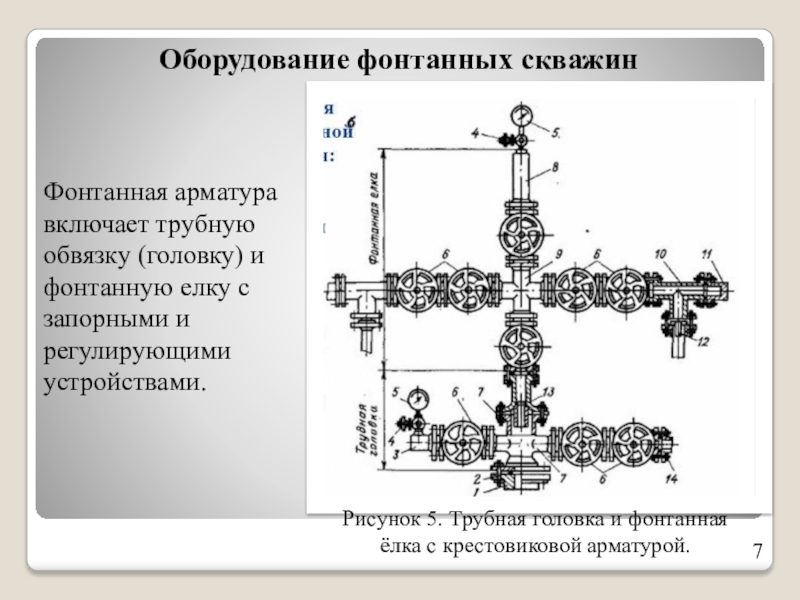

Слайд 7Оборудование фонтанных скважин
Рисунок 5. Трубная головка и фонтанная ёлка с крестовиковой
арматурой.
Фонтанная арматура включает трубную обвязку (головку) и фонтанную елку с запорными и регулирующими устройствами.

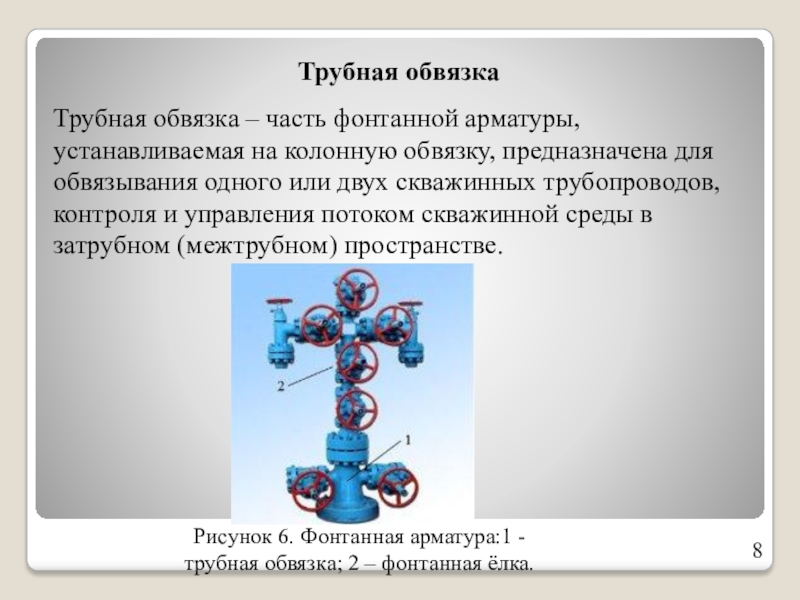

Слайд 8Трубная обвязка
Трубная обвязка – часть фонтанной арматуры, устанавливаемая на колонную обвязку,
предназначена для обвязывания одного или двух скважинных трубопроводов, контроля и управления потоком скважинной среды в затрубном (межтрубном) пространстве.
Рисунок 6. Фонтанная арматура:1 - трубная обвязка; 2 – фонтанная ёлка.

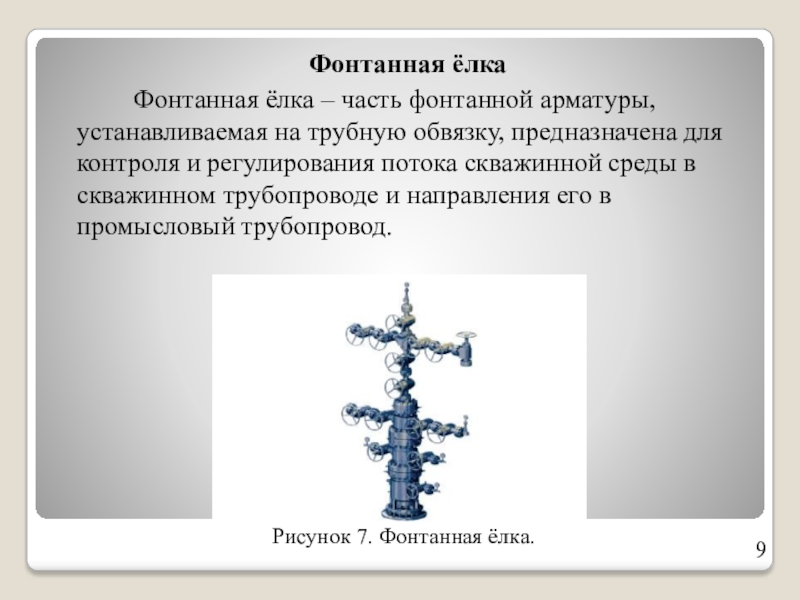

Слайд 9Фонтанная ёлка
Фонтанная ёлка – часть фонтанной арматуры, устанавливаемая на трубную обвязку,
предназначена для контроля и регулирования потока скважинной среды в скважинном трубопроводе и направления его в промысловый трубопровод.
Рисунок 7. Фонтанная ёлка.

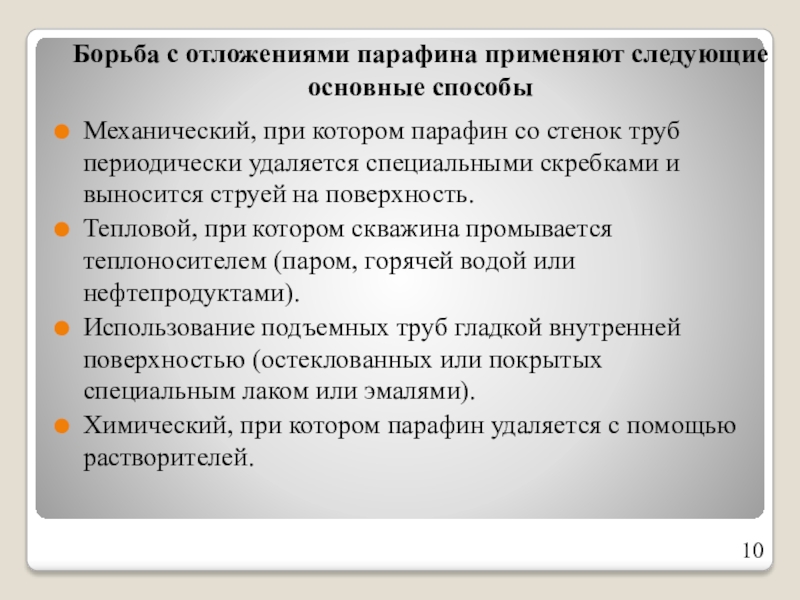

Слайд 10Борьба с отложениями парафина применяют следующие основные способы
Механический, при котором парафин
со стенок труб периодически удаляется специальными скребками и выносится струей на поверхность.
Тепловой, при котором скважина промывается теплоносителем (паром, горячей водой или нефтепродуктами).
Использование подъемных труб гладкой внутренней поверхностью (остеклованных или покрытых специальным лаком или эмалями).
Химический, при котором парафин удаляется с помощью растворителей.
Тепловой, при котором скважина промывается теплоносителем (паром, горячей водой или нефтепродуктами).
Использование подъемных труб гладкой внутренней поверхностью (остеклованных или покрытых специальным лаком или эмалями).
Химический, при котором парафин удаляется с помощью растворителей.
Слайд 12 Таким образом, мы можем сделать вывод оборудование устья и забоя представляет
собой совокупность фильтра, хвостовика, муфты, колонного патрубка, фланца и фонтанной или компрессорной арматуры. В настоящее время это оборудование применяется при всех способах эксплуатации залежи.
Рисунок 8. Баррель.
