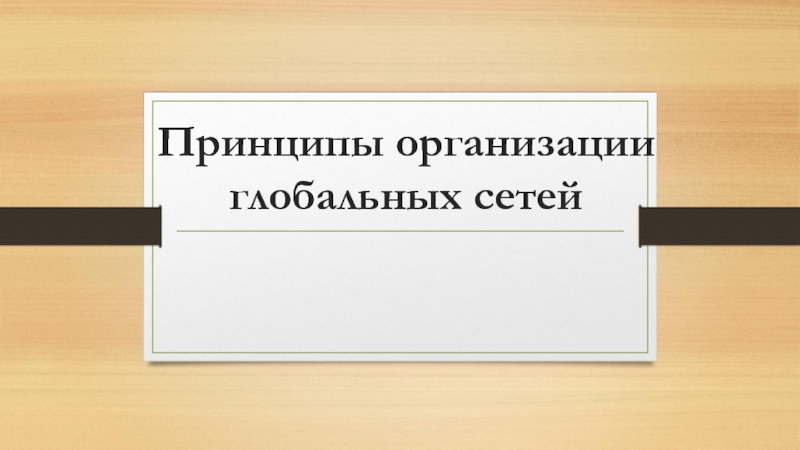

Слайд 1Принципы организации глобальных сетей
Слайд 2Территориально-распределенная сеть
Совокупность различных сетей (подсетей, ЛВС), расположенных на
значительных расстояниях друг от друга и объединенных в единую сеть с помощью телекоммуникационных средств, представляет собой территориально-распределенную сеть
Слайд 3Глобальная сеть

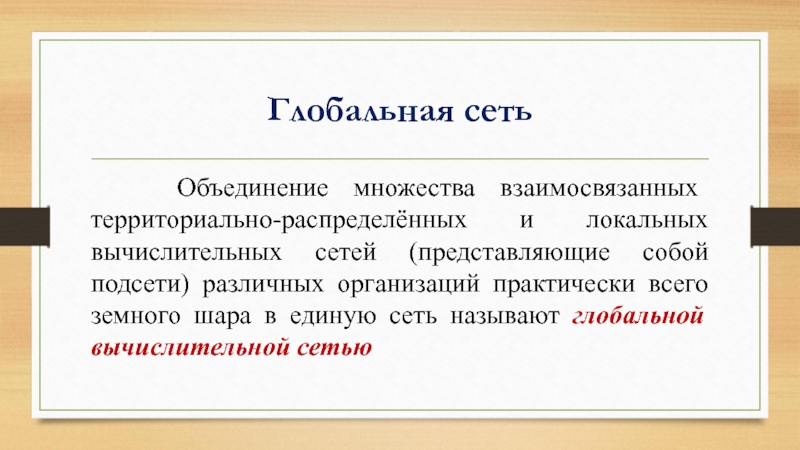

Объединение множества взаимосвязанных территориально-распределённых и локальных вычислительных
сетей (представляющие собой подсети) различных организаций практически всего земного шара в единую сеть называют глобальной вычислительной сетью
Слайд 4Характерные особенности глобальных сетей

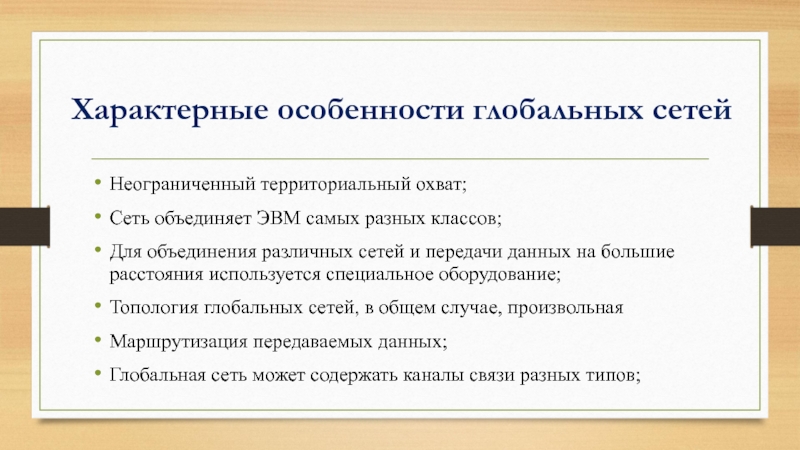

Неограниченный территориальный охват;
Сеть объединяет ЭВМ самых разных
классов;
Для объединения различных сетей и передачи данных на большие расстояния используется специальное оборудование;
Топология глобальных сетей, в общем случае, произвольная
Mаршрутизация передаваемых данных;
Глобальная сеть может содержать каналы связи разных типов;
Слайд 5Достоинства глобальных сетей
Предоставление пользователям сети неограниченного доступа к любым вычислительным и
информационным ресурсам;
Возможность доступа к ресурсам сети практически из любой точки Земного шара;
Возможность передачи по сети любых видов данных;

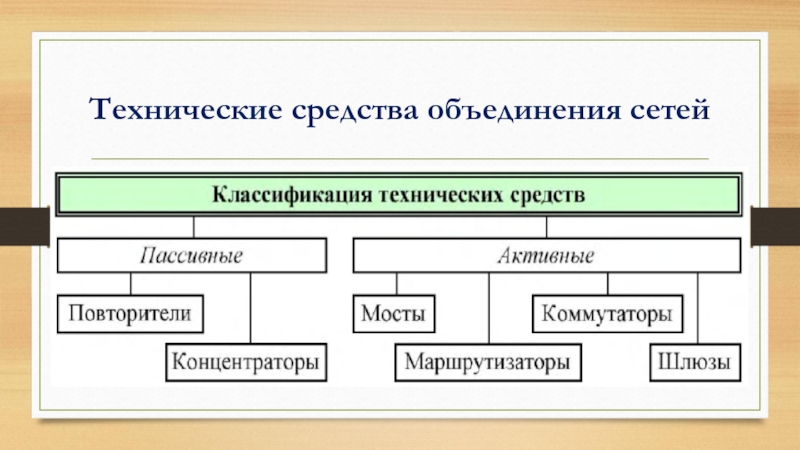

Слайд 6Технические средства объединения сетей
Слайд 8Достоинства мостов
относительная простота и дешевизна объединения ЛВС;
"местные" (локальные) кадры остаются в
данном сегменте и не загружают дополнительно другие сегменты;
присутствие мостов прозрачно для пользователей;
мосты автоматически адаптируются к изменениям конфигурации сети;
мосты могут объединять сети, работающие с разными протоколами сетевого уровня;
ЛВС, объединенные мостами, образуют логически единую сеть;

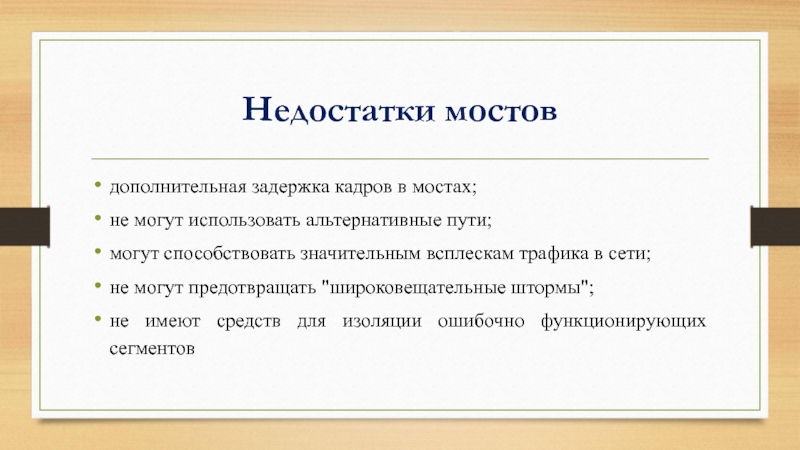

Слайд 9Недостатки мостов
дополнительная задержка кадров в мостах;
не могут использовать альтернативные пути;
могут
способствовать значительным всплескам трафика в сети;
не могут предотвращать "широковещательные штормы";
не имеют средств для изоляции ошибочно функционирующих сегментов

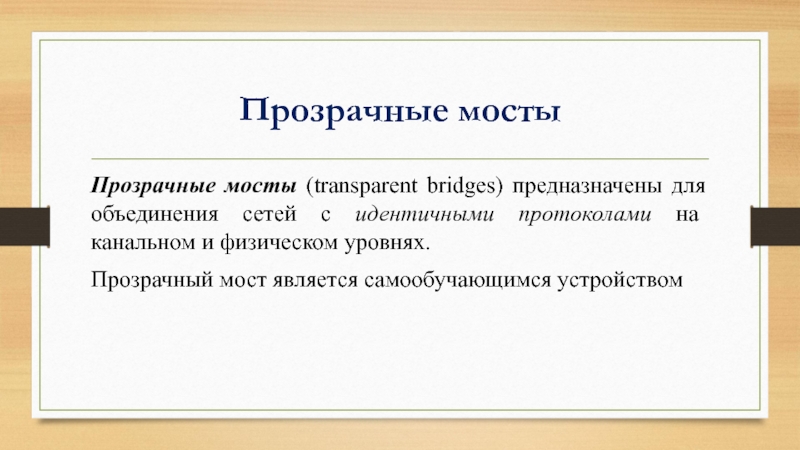

Слайд 11Прозрачные мосты
Прозрачные мосты (transparent bridges) предназначены для объединения сетей с идентичными
протоколами на канальном и физическом уровнях.

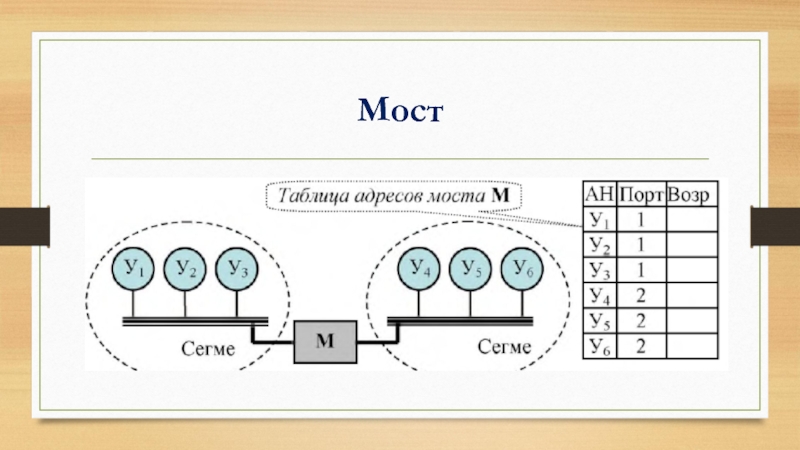

Прозрачный мост является самообучающимся устройством
Слайд 12Алгоритм функционирования моста
1) прием поступающего кадра в буфер моста;
2) анализ (АО)
и его поиск в (ТА);
3) если АО отсутствует в ТА, то этот адрес и номер порта, по которому поступил кадр, заносятся в ТА;
4) анализ адреса получателя (АП) и его поиск в ТА;
5) если АП найден в ТА, и он принадлежит тому же сегменту, что и АО (т.е. номер выходного порта совпадает с номером входного порта), кадр удаляется из буфера;
6) если АП найден в ТА, и он принадлежит другому сегменту, кадр передается в этот сегмент (на соответствующий порт);
7) если АП отсутствует в ТА, то кадр передается во все сегменты, кроме того сегмента, из которого он поступил
Слайд 13Транслирующие мосты
Транслирующие мосты (translating bridges) предназначены для объединения сетей с
разными протоколами на канальном и физическом уровня.

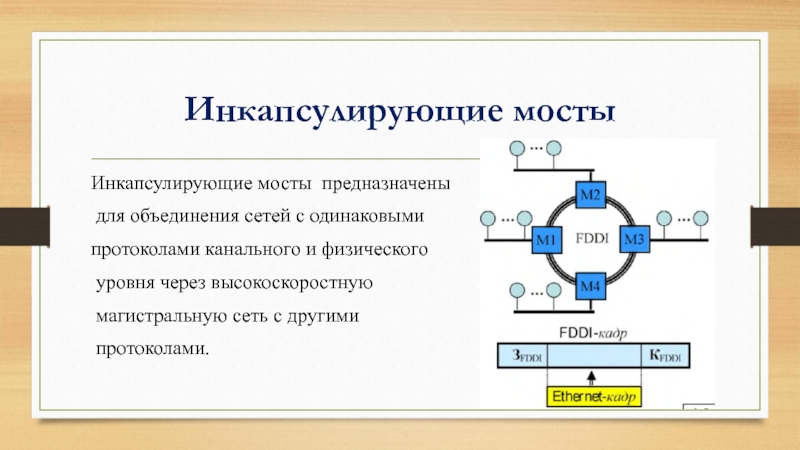

Слайд 14Инкапсулирующие мосты
Инкапсулирующие мосты предназначены
для объединения сетей с одинаковыми
протоколами канального и
физического
уровня через высокоскоростную
магистральную сеть с другими
протоколами.

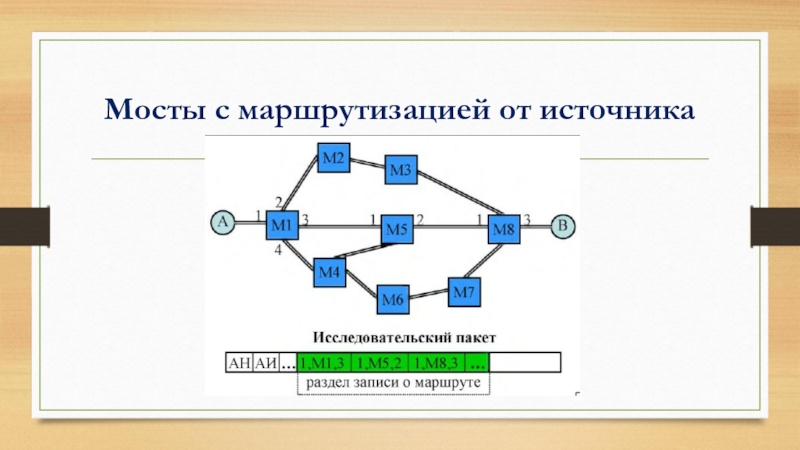

Слайд 15Мосты с маршрутизацией от источника
Слайд 16Маршрутизаторы
Маршрутизаторы позволяют эффективно объединять сети и увеличивать их
размеры, работают на сетевом уровне OSI-модели, то есть оперируют сетевыми адресами, и предоставляют более интеллектуальный сервис, заключающийся в определении наиболее подходящего пути и способа передачи пакетов.
Слайд 18Метрика может формироваться с учётом следующих факторов
• расстояние между источником и
приемником пакета, которое обычно измеряется "счетчиками хопов" (hop – количество маршрутизаторов, пройденных пакетом от источника до приемника);
• пропускная способность канала связи;
• время доставки разными путями;
• загрузка канала связи
Слайд 19Классификация маршрутизаторов
периферийные маршрутизаторы - для соединения небольших удаленных филиалов с сетью
центрального офиса;
маршрутизаторы удаленного доступа для сетей среднего размера;
магистральные маршрутизаторы для базовых сетей крупных организаций;

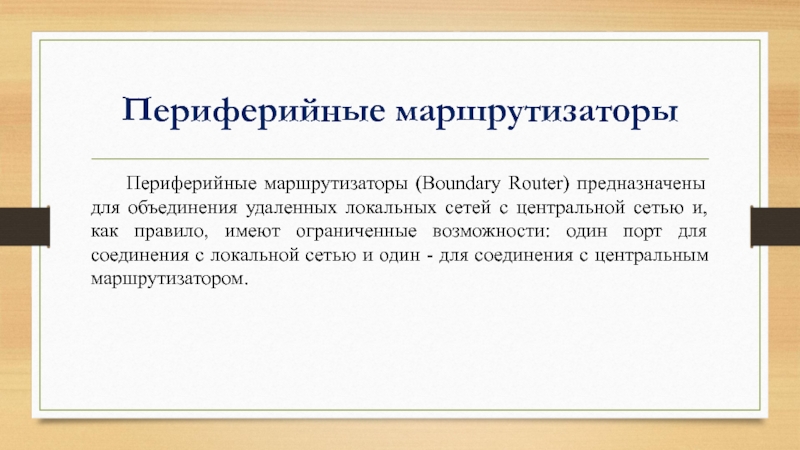

Слайд 20Периферийные маршрутизаторы
Периферийные маршрутизаторы (Boundary Router) предназначены для объединения
удаленных локальных сетей с центральной сетью и, как правило, имеют ограниченные возможности: один порт для соединения с локальной сетью и один - для соединения с центральным маршрутизатором.
Слайд 21Маршрутизаторы удаленного доступа

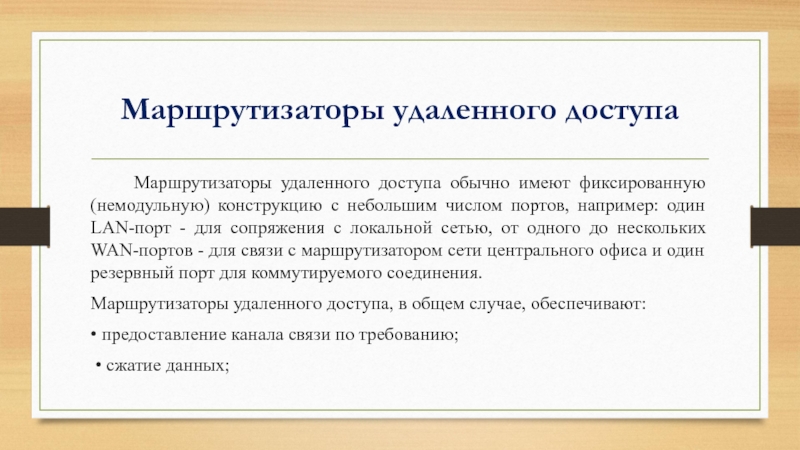

Маршрутизаторы удаленного доступа обычно имеют фиксированную
(немодульную) конструкцию с небольшим числом портов, например: один LAN-порт - для сопряжения с локальной сетью, от одного до нескольких WAN-портов - для связи с маршрутизатором сети центрального офиса и один резервный порт для коммутируемого соединения.
Маршрутизаторы удаленного доступа, в общем случае, обеспечивают:
• предоставление канала связи по требованию;
• сжатие данных;
Слайд 22Магистральные маршрутизаторы

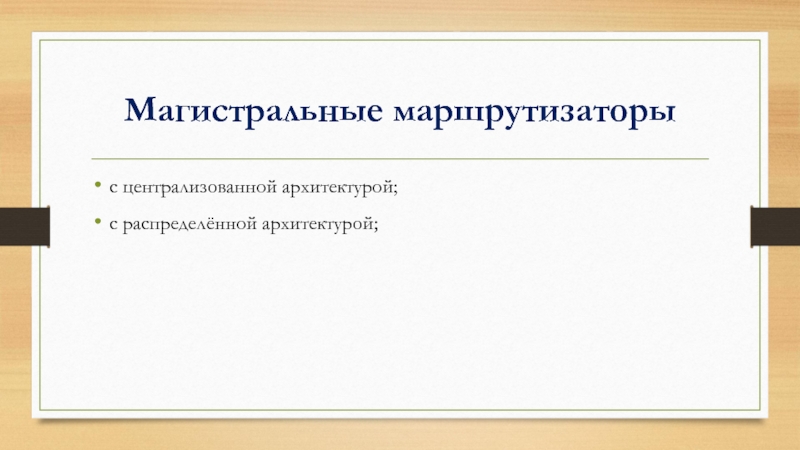

с централизованной архитектурой;
с распределённой архитектурой;

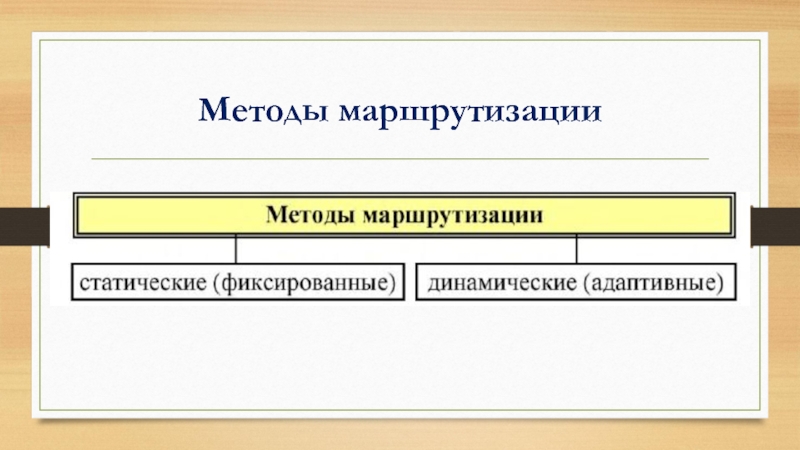

Слайд 24Статическая маршрутизация

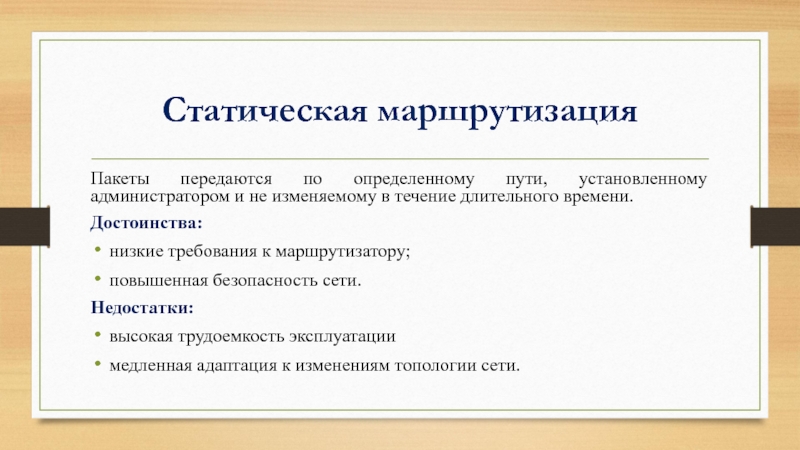

Пакеты передаются по определенному пути, установленному администратором и не
изменяемому в течение длительного времени.
Достоинства:
низкие требования к маршрутизатору;
повышенная безопасность сети.
Недостатки:
высокая трудоемкость эксплуатации
медленная адаптация к изменениям топологии сети.

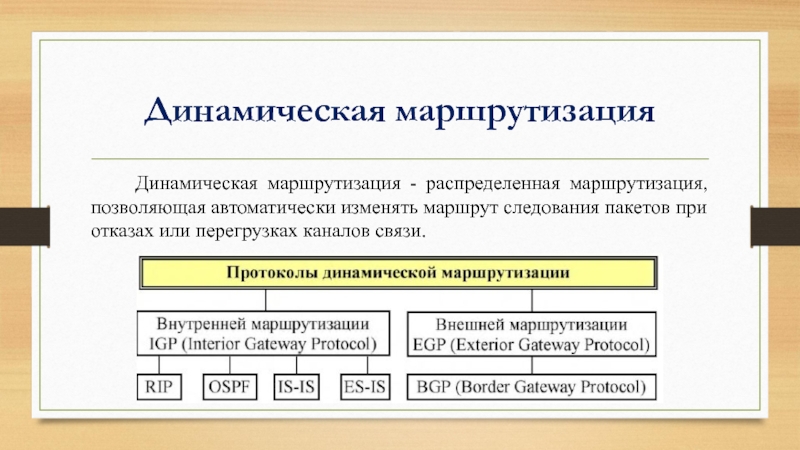

Слайд 25Динамическая маршрутизация
Динамическая маршрутизация - распределенная маршрутизация, позволяющая
автоматически изменять маршрут следования пакетов при отказах или перегрузках каналов связи.

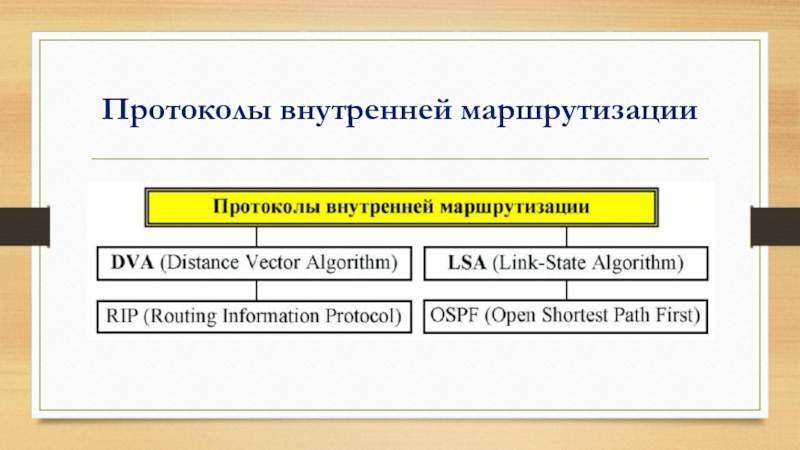

Слайд 26Протоколы внутренней маршрутизации

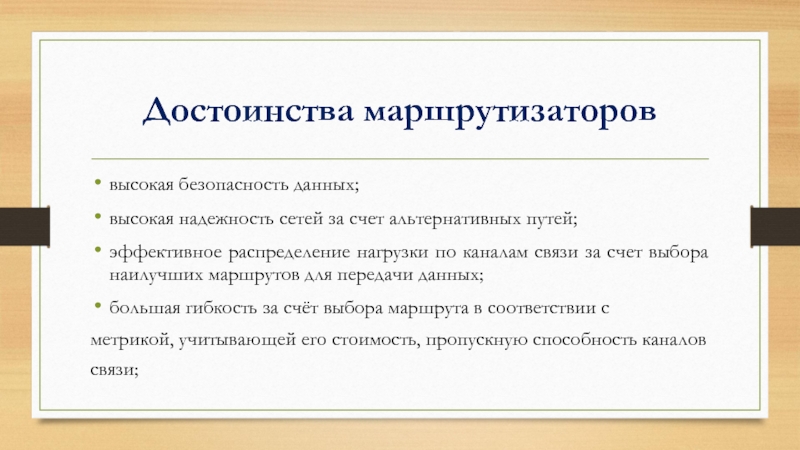

Слайд 27Достоинства маршрутизаторов
высокая безопасность данных;
высокая надежность сетей за счет альтернативных путей;
эффективное
распределение нагрузки по каналам связи за счет выбора наилучших маршрутов для передачи данных;
большая гибкость за счёт выбора маршрута в соответствии с
метрикой, учитывающей его стоимость, пропускную способность каналов
связи;
Слайд 28Недостатки маршрутизаторов

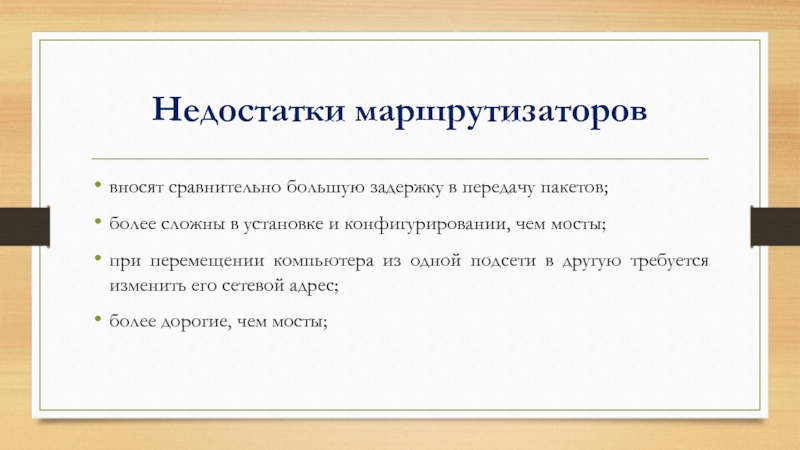

вносят сравнительно большую задержку в передачу пакетов;
более сложны в установке
и конфигурировании, чем мосты;
при перемещении компьютера из одной подсети в другую требуется изменить его сетевой адрес;
более дорогие, чем мосты;
Слайд 30Шлюз
Шлюз - программное обеспечение способное обеспечить передачу трафика
из одной сети в другую. Например, из сети локальной в глобальную, и наоборот. Это программное обеспечение просто конвертирует пакеты одной сети и отправляет их в другую от своего имени
Слайд 31Брандмауэр

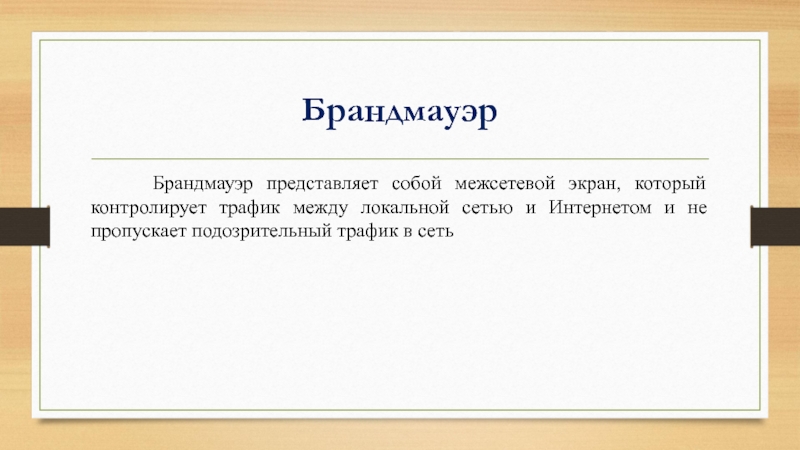

Брандмауэр представляет собой межсетевой экран, который контролирует трафик
между локальной сетью и Интернетом и не пропускает подозрительный трафик в сеть
