Презентация, доклад по дисциплине ТЭС и трубопроводы

обслуживанию и ремонту (ТОР) котлов и вспомогательного оборудования является
обеспечение исправного состояния оборудования и готовности его к работе на основе своевременного и качественного технического обслуживания и ремонта при минимальных затратах на их выполнение.
Достижение целей и требований ТОР оборудования обеспечивается выполнением:
- технического обслуживания (ТО);
- текущего ремонта (ТР);
- капитального ремонта (КР).
Техническое обслуживание - это комплекс операций по поддержанию работоспособности и исправности теплотехнического оборудования в период между очередными ремонтами.
Техническое обслуживание котлов и вспомогательного оборудования производится в процессе работы постоянным оперативным персоналом, а в автоматизированных котельных -эксплуатационно-ремонтным персоналом НПС, прошедшем
обучение по соответствующей программе и успешно сдавшим экзамены.
ТО в зависимости от периодичности, назначения и объема подразделяется на ежесменное, периодическое и сезонное, включает в себя:

эксплуатационных инструкций, правил техники безопасности;
- устранение мелких неисправностей, не требующих остановки
оборудования, регулировку, чистку и промывку.
Текущий ремонт - это ремонт, выполняемый для обеспечения или восстановление гарантированной работоспособности теплотехнического оборудования путем замены и восстановления (но не более 25 %) отдельных частей.
Капитальный ремонт - это ремонт, выполняемый для восстановления исправности и полного (или близкого к полному) восстановления ресурса теплотехнического оборудования путем замены или ремонта любых его частей, включая базовые.
Неплановый ремонт - это ремонт, остановка оборудования на который осуществляется без предварительного назначения.
Неплановый ремонт проводится с целью устранения последствий отказов или повреждений в результате аварии.

правилам:
- Правилам устройства и безопасной эксплуатации паровых и водогрейных котлов;
- Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды;
- Правилам устройства и безопасной эксплуатации паровых котлов с давлением не более 0,07 МПа (0,7 кгс/см2) и водогрейных котлов с температурой воды нагрева воды не выше 388 град. К (115 °С);
- Правилам технической эксплуатации теплопотребляющих установок и тепловых сетей потребителя;
- Правилам техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей потребителей.

оборудования для проверки состояния котлоагрегатов;
- выявление перегревов, загораний, засорений, нарушений правил безопасности и противопожарных правил; устранение их;
- проверка наличия парений, пропусков во фланцевых соединениях, арматуре и их устранение;
- проверка сети питания котла водой;
- проверка отсутствия неравномерных шумов в топке;
- проверка состояния ограждений;
- очистка от пыли и грязи всех узлов;
- подтяжка сальников арматуры;
- наладка сажеобдувочных аппаратов;
- профилактический осмотр и проверка резервного оборудования с целью устранения отклонений от нормального состояния, дефектов и поломок.
Текущий ремонт:
Все операции технического обслуживания и, кроме того:
- устранение неисправностей, записанных в журнале дефектов;
- гидроиспытание котла на рабочее давление с проверкой состояния барабанов, коллекторов, каркасов, обшивки, подвесок, фундамента;
- наружная очистка поверхностей нагрева;
- замена дефектных труб поверхностей нагрева (до 25 %) с наличием свищей, отдулин, вмятин;
- проверка отсутствия защемления барабанов, коллекторов и экранных труб, препятствующих свободному расширению элементов котла;
- ревизия и ремонт арматуры и гарнитуры котла;

дефектных мембран;
- ремонт сажеобдувочных аппаратов;
- ремонт теплоизоляции трубопроводов;
- ремонт износившейся части обмуровки (до 10 %), наружной обшивки и кирпичной кладки;
- ремонт лестниц и площадок;
- устранение присосов воздуха;
- ремонт смотровых люков, топочных дверок и лазов с заменой
петель, болтов, шпилек и прокладок;
- внутренняя очистка и промывка (в случае необходимости) поверхности нагрева, барабанов и пароперегревателя;
- осмотр состояния сварных швов у питательных и других штуцеров;
- ремонт шиберов и заслонок на воздушном и газовом трактах;
- проверка и очистка штуцеров и труб к водоуказательным колонкам;
- частичная разборка внутрибарабанных сепарирующих устройств;
- подвальцовка и смена отдельных труб;
- частичная замена креплений экранных труб и труб пароперегревателя;
- после окончания ремонта проводятся гидравлические испытания.

ремонта и, кроме того:
- гидравлическое испытание котла для определения технического состояния элементов котла, выявление дефектов, устранение их;
- полный наружный осмотр поверхностей котла и перегревателя, а также барабанов и коллекторов с частичным снятием изоляции и разборкой обшивки котлоагрегата;
- устранение выявленных дефектов;
- полный внутренний осмотр барабанов, обмуровки, газоходов котлоагрегата;
- ремонт сварных швов, зачистка и заварка раковин и барабанов и коллекторов котла;
- ревизия внутри барабанных устройств, водораспределительных труб, сепараторов и щитов;
- ревизия устройств для продувки;
- осмотр концов труб в трубных решетках для выявления наличия кольцевых трещин;
- замена дефектных труб в котле и экономайзере (более 25 %);
- ремонт подвесок и гребенок пароперегревателя и экономайзера;
- ремонт шиберов котлоагрегата и приводов к ним с заменой изношенных деталей;
- замена фланцевых соединений, опор и подвесок;
- замена прокладок на люках и лазах;
- внутренняя и наружная чистка водяного экономайзера, коллекторов;

между обмуровкой и элементами поверхностей нагрева котлоагрегата;
- ремонт уплотнений топки и газоходов; фрезеровка зеркал лючковых отверстий;
- ремонт и замена гарнитуры котлоагрегата, трубопроводов обвязки и арматуры;
- восстановление изоляции барабанов и окраска котлоагрегата;
- гидравлические испытания со сдачей инспектору Котлонадзора, если котел зарегистрирован в органах ГГТН.

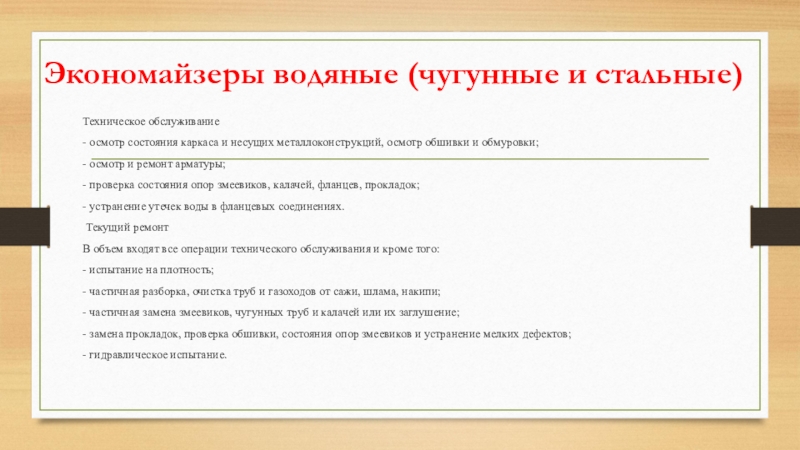

металлоконструкций, осмотр обшивки и обмуровки;
- осмотр и ремонт арматуры;
- проверка состояния опор змеевиков, калачей, фланцев, прокладок;
- устранение утечек воды в фланцевых соединениях.
Текущий ремонт
В объем входят все операции технического обслуживания и кроме того:
- испытание на плотность;
- частичная разборка, очистка труб и газоходов от сажи, шлама, накипи;
- частичная замена змеевиков, чугунных труб и калачей или их заглушение;
- замена прокладок, проверка обшивки, состояния опор змеевиков и устранение мелких дефектов;
- гидравлическое испытание.

ремонта и, кроме того:
- проверка технического состояния питательных трубопроводов;
- полная разборка обшивки и внутренней части;
- прочистка, промывка, осмотр всех деталей;
- замена более 25 % поверхности нагрева или отдельных блоков;
- восстановление заглушенных змеевиков;
- рихтовка змеевиков экономайзера с заменой дефектных труб и деталей дистанционирования; замена дефектных опор и подвесок;
- устранение неплотностей в обмуровке;
- выборочная замена чугунных труб и калачей, шпилек;
- ремонт арматуры;
- сборка, ремонт изоляции, восстановление обмуровки; ремонт обшивки;
- окраска;
- гидравлическое испытание отдельно от котла;
- регулирование и опробование в рабочем состоянии.

и крепления форсунки;
- устранение шлакообразования амбразур;
- устранение подсосов.
Текущий ремонт
Все операции технического обслуживания и, кроме того:
- демонтаж, разборка, промывка и проверка деталей;
- ремонт встроенной мазутной форсунки с заменой сопла (при
необходимости);
- ремонт или замена изношенных деталей, сборка и испытания.
Капитальный ремонт
В объем работ входят все операции технического обслуживания и текущего ремонта и, кроме того:
- замена узлов и деталей не подлежащих восстановлению, проверка плотности соединений, регулировка и опробование в работе.
