Презентация, доклад по дисциплине ТЭС и трубопроводы на тему Редукционно-охладительные установки

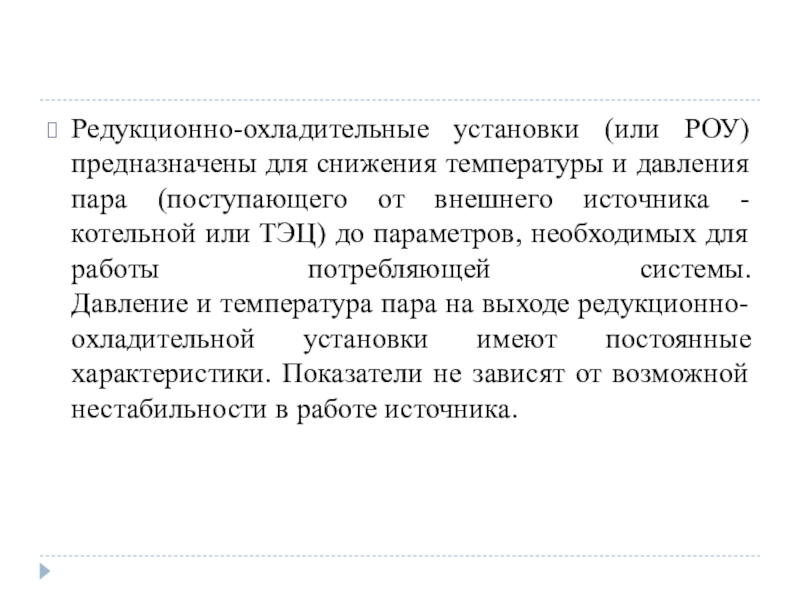

(поступающего от внешнего источника - котельной или ТЭЦ) до параметров, необходимых для работы потребляющей системы. Давление и температура пара на выходе редукционно-охладительной установки имеют постоянные характеристики. Показатели не зависят от возможной нестабильности в работе источника.

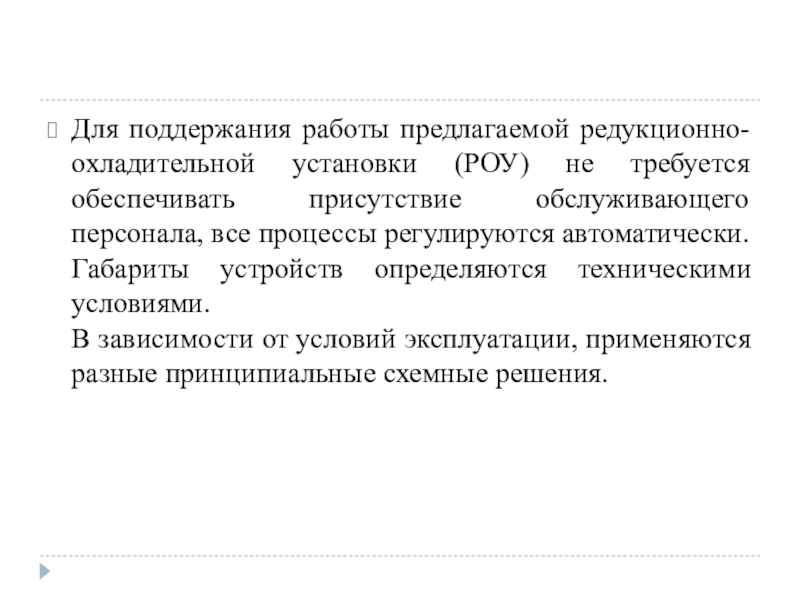

присутствие обслуживающего персонала, все процессы регулируются автоматически. Габариты устройств определяются техническими условиями. В зависимости от условий эксплуатации, применяются разные принципиальные схемные решения.

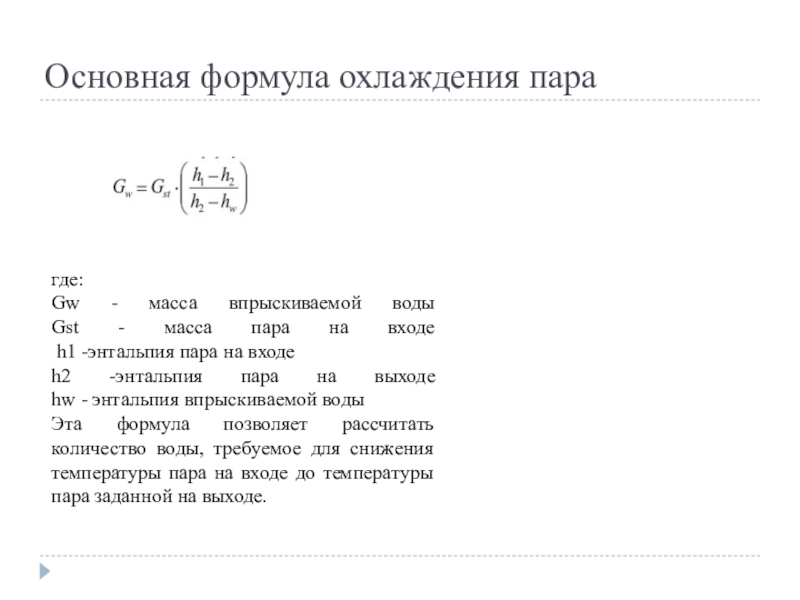

масса пара на входе h1 -энтальпия пара на входе
h2 -энтальпия пара на выходе hw - энтальпия впрыскиваемой воды
Эта формула позволяет рассчитать количество воды, требуемое для снижения температуры пара на входе до температуры пара заданной на выходе.

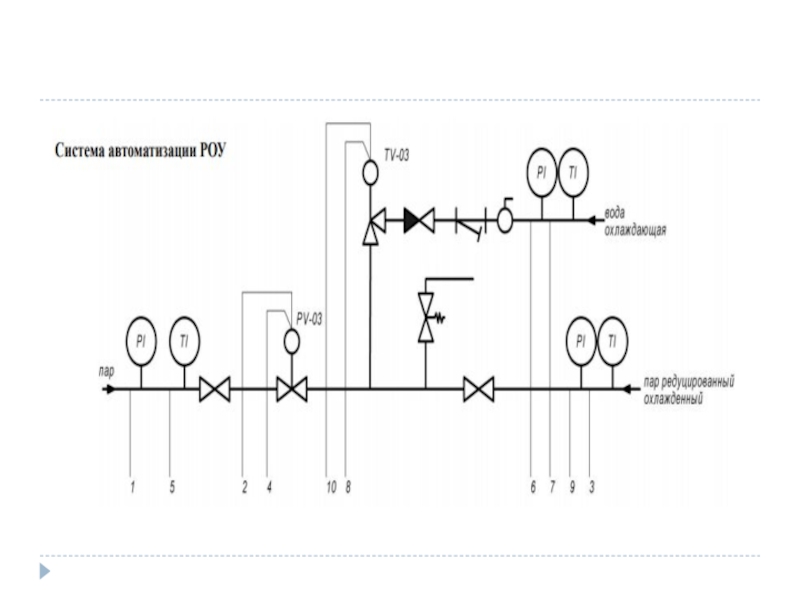

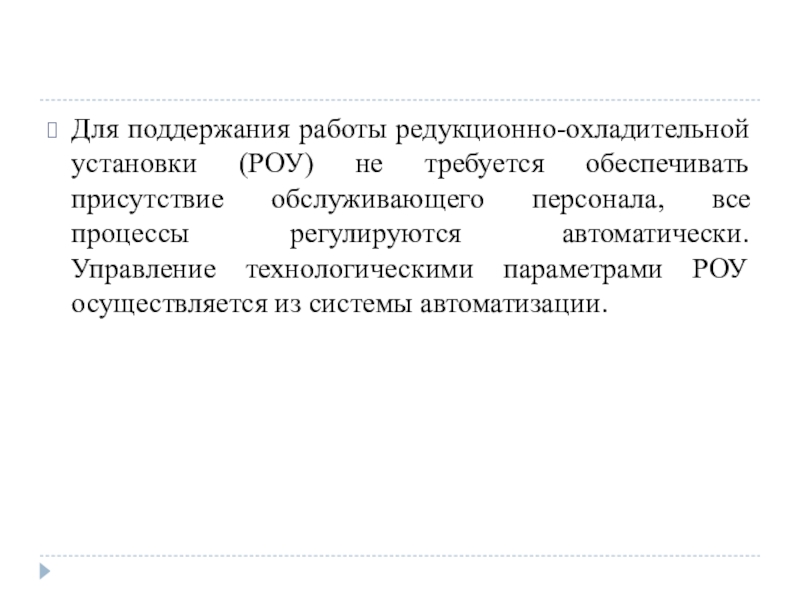

обслуживающего персонала, все процессы регулируются автоматически. Управление технологическими параметрами РОУ осуществляется из системы автоматизации.

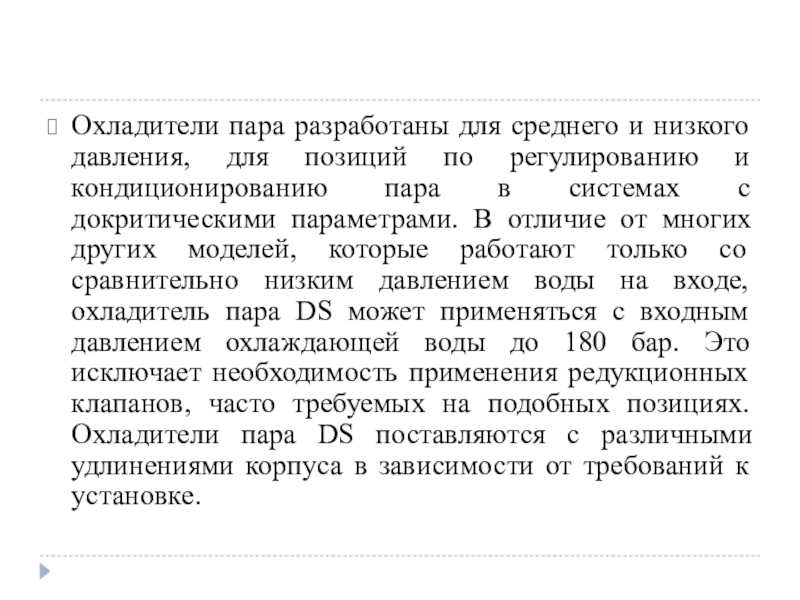

регулированию и кондиционированию пара в системах с докритическими параметрами. В отличие от многих других моделей, которые работают только со сравнительно низким давлением воды на входе, охладитель пара DS может применяться с входным давлением охлаждающей воды до 180 бар. Это исключает необходимость применения редукционных клапанов, часто требуемых на подобных позициях. Охладители пара DS поставляются с различными удлинениями корпуса в зависимости от требований к установке.

на линии подачи пара байпас клапана регулятора давления пара (для возможности прогрева пароохладителя и выходного трубопровода при нахождении РОУ в горячем резерве) и врезать дренажную арматуру для слива конденсата. Оговаривается при составлении технического задания.

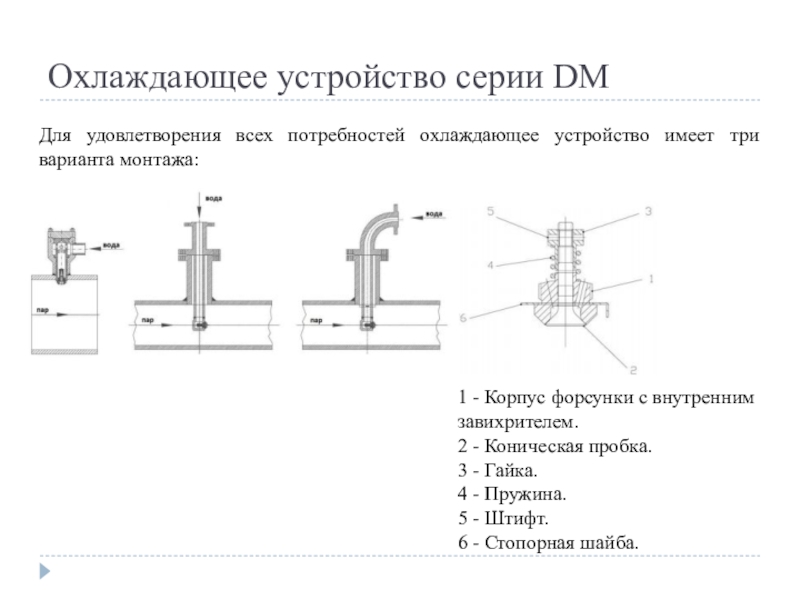

варианта монтажа:

1 - Корпус форсунки с внутренним завихрителем. 2 - Коническая пробка. 3 - Гайка. 4 - Пружина.
5 - Штифт.
6 - Стопорная шайба.
