Презентация, доклад по дисциплине Тепловые электрические станций и трубопроводы

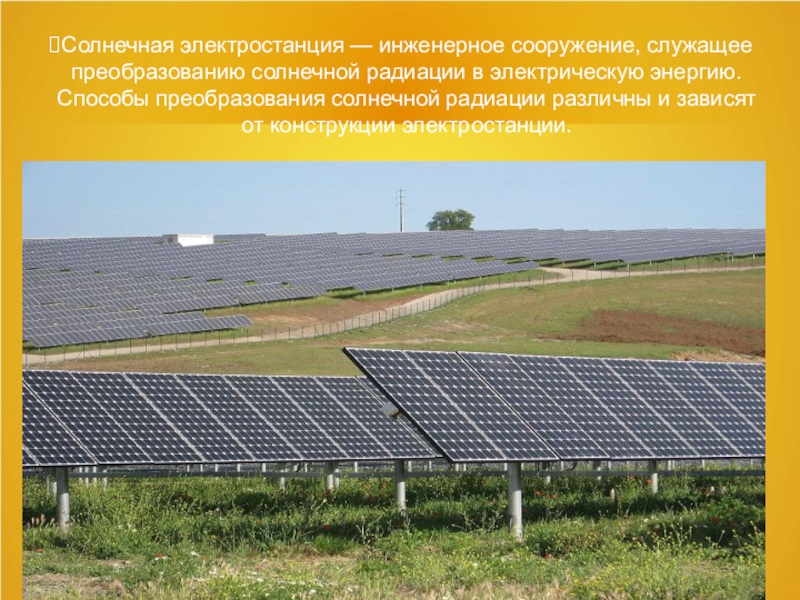

энергию. Способы преобразования солнечной радиации различны и зависят от конструкции электростанции.

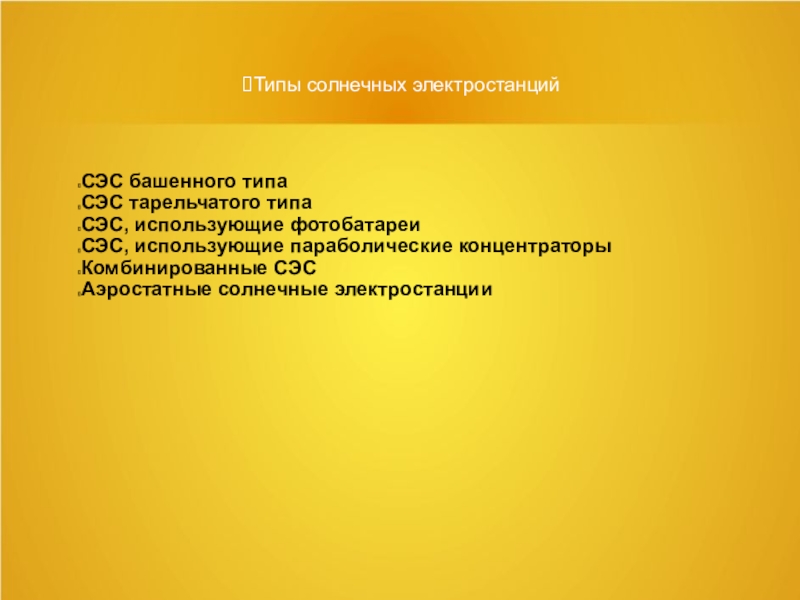

фотобатареи
СЭС, использующие параболические концентраторы
Комбинированные СЭС
Аэростатные солнечные электростанции

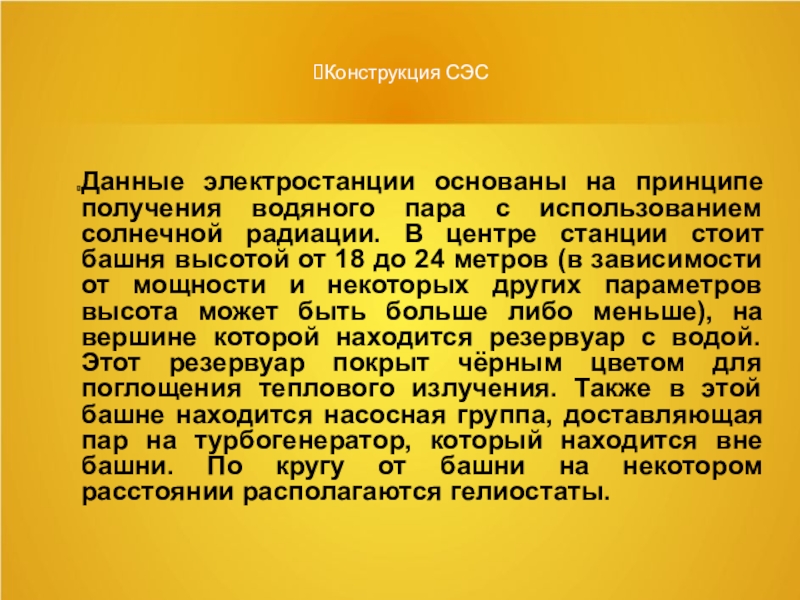

солнечной радиации. В центре станции стоит башня высотой от 18 до 24 метров (в зависимости от мощности и некоторых других параметров высота может быть больше либо меньше), на вершине которой находится резервуар с водой. Этот резервуар покрыт чёрным цветом для поглощения теплового излучения. Также в этой башне находится насосная группа, доставляющая пар на турбогенератор, который находится вне башни. По кругу от башни на некотором расстоянии располагаются гелиостаты.

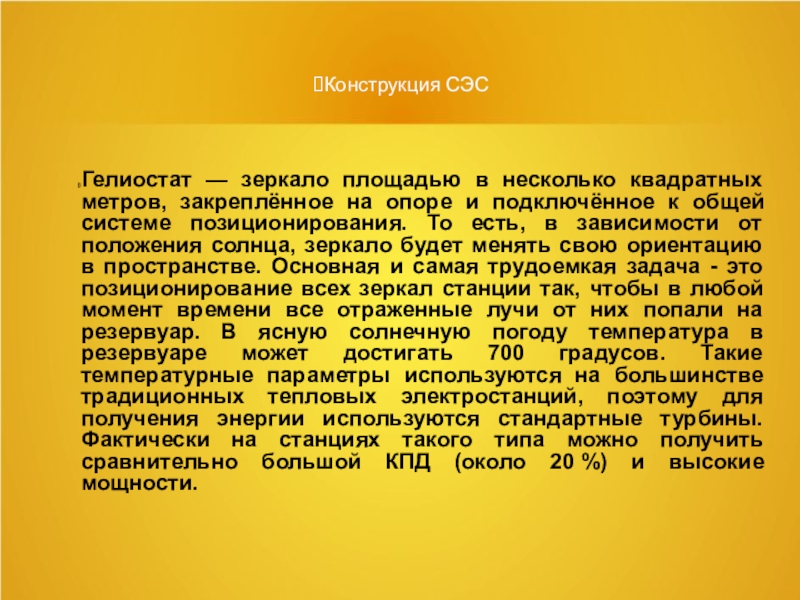

опоре и подключённое к общей системе позиционирования. То есть, в зависимости от положения солнца, зеркало будет менять свою ориентацию в пространстве. Основная и самая трудоемкая задача - это позиционирование всех зеркал станции так, чтобы в любой момент времени все отраженные лучи от них попали на резервуар. В ясную солнечную погоду температура в резервуаре может достигать 700 градусов. Такие температурные параметры используются на большинстве традиционных тепловых электростанций, поэтому для получения энергии используются стандартные турбины. Фактически на станциях такого типа можно получить сравнительно большой КПД (около 20 %) и высокие мощности.

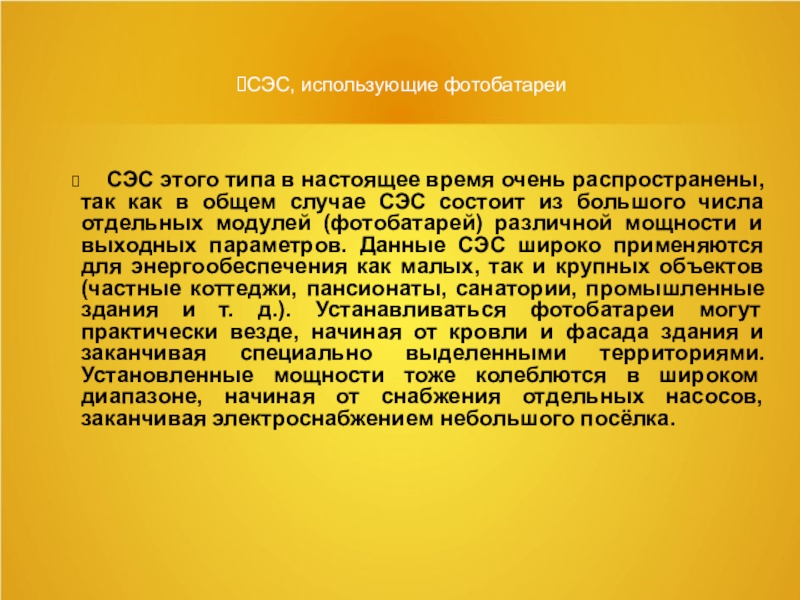

время очень распространены, так как в общем случае СЭС состоит из большого числа отдельных модулей (фотобатарей) различной мощности и выходных параметров. Данные СЭС широко применяются для энергообеспечения как малых, так и крупных объектов (частные коттеджи, пансионаты, санатории, промышленные здания и т. д.). Устанавливаться фотобатареи могут практически везде, начиная от кровли и фасада здания и заканчивая специально выделенными территориями. Установленные мощности тоже колеблются в широком диапазоне, начиная от снабжения отдельных насосов, заканчивая электроснабжением небольшого посёлка.

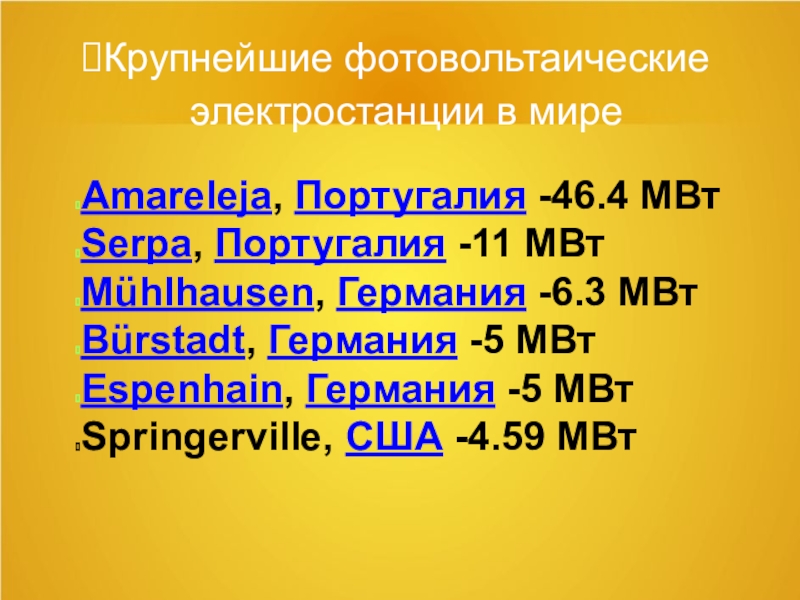

-11 МВт
Mühlhausen, Германия -6.3 МВт
Bürstadt, Германия -5 МВт
Espenhain, Германия -5 МВт
Springerville, США -4.59 МВт

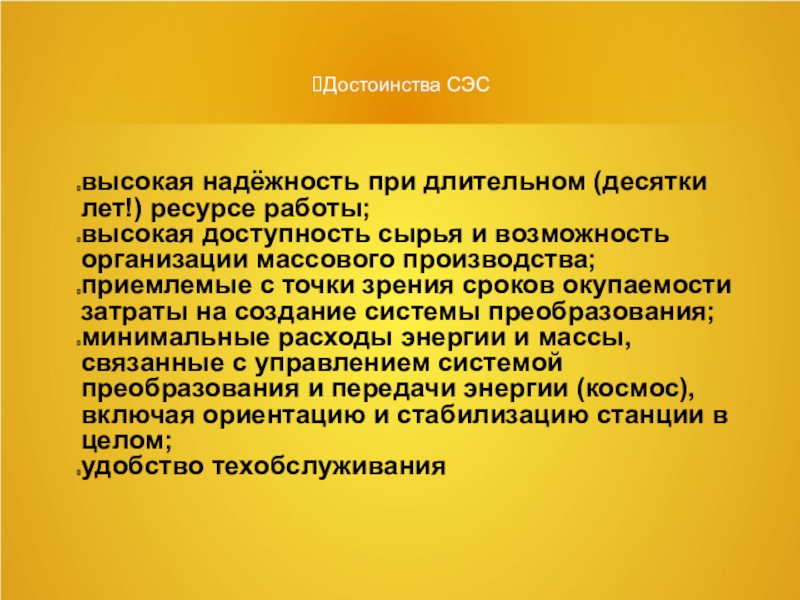

сырья и возможность организации массового производства;
приемлемые с точки зрения сроков окупаемости затраты на создание системы преобразования;
минимальные расходы энергии и массы, связанные с управлением системой преобразования и передачи энергии (космос), включая ориентацию и стабилизацию станции в целом;
удобство техобслуживания

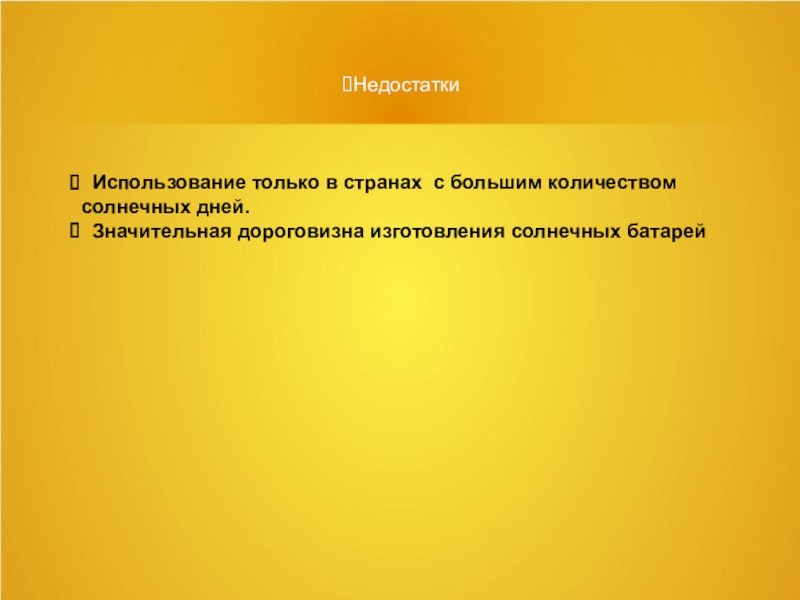

Значительная дороговизна изготовления солнечных батарей
