Презентация, доклад по дисциплине Технология производства и ремонт вагоновна тему Ремонт вагонов
Содержание
- 1. Презентация по дисциплине Технология производства и ремонт вагоновна тему Ремонт вагонов
- 2. Приварка усиливающих накладок
- 3. Погрузка и разгрузка полувагоновОпределение минимальной высоты падения

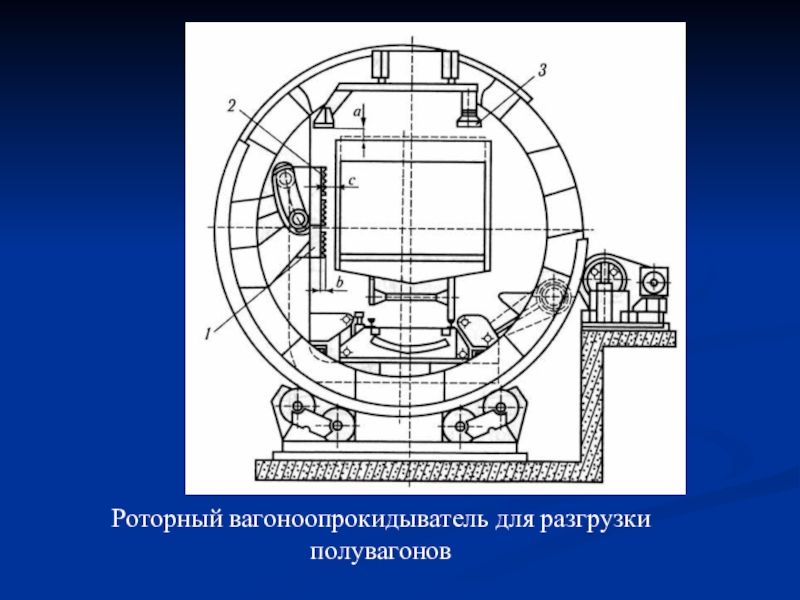

- 4. Роторный вагоноопрокидыватель для разгрузки полувагонов

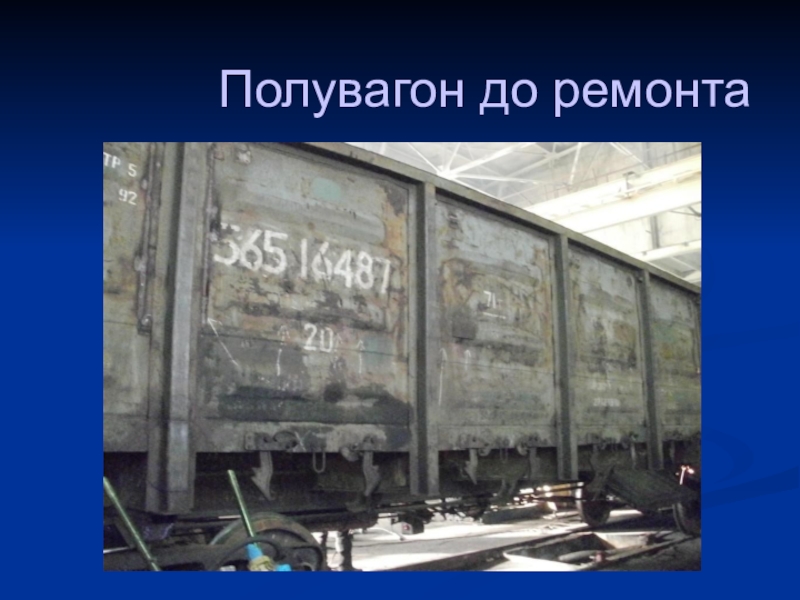

- 5. Полувагон до ремонта
- 6. Слайд 6
- 7. Внутренняя поверхность кузова полувагона

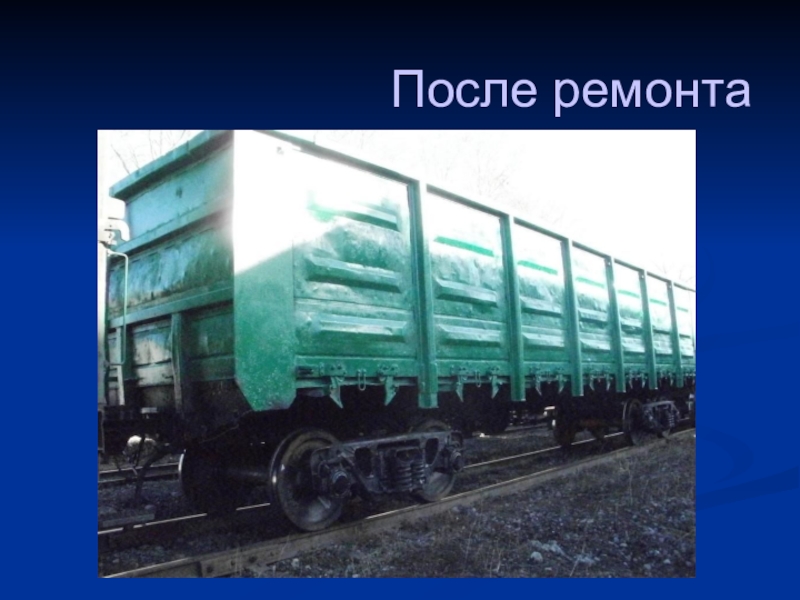

- 8. После ремонта
- 9. Модели грузовых крытых вагонов4-осный крытый вагон модель
- 10. 4-осный крытый цельнометаллический вагон модель 11-217Грузоподъемность –
Приварка усиливающих накладок

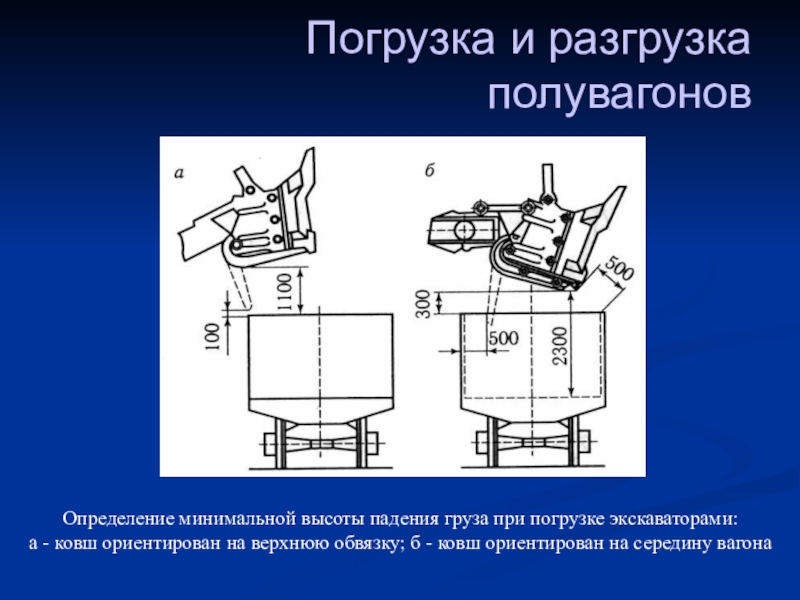

Слайд 3Погрузка и разгрузка полувагонов
Определение минимальной высоты падения груза при погрузке экскаваторами:
а
- ковш ориентирован на верхнюю обвязку; б - ковш ориентирован на середину вагона

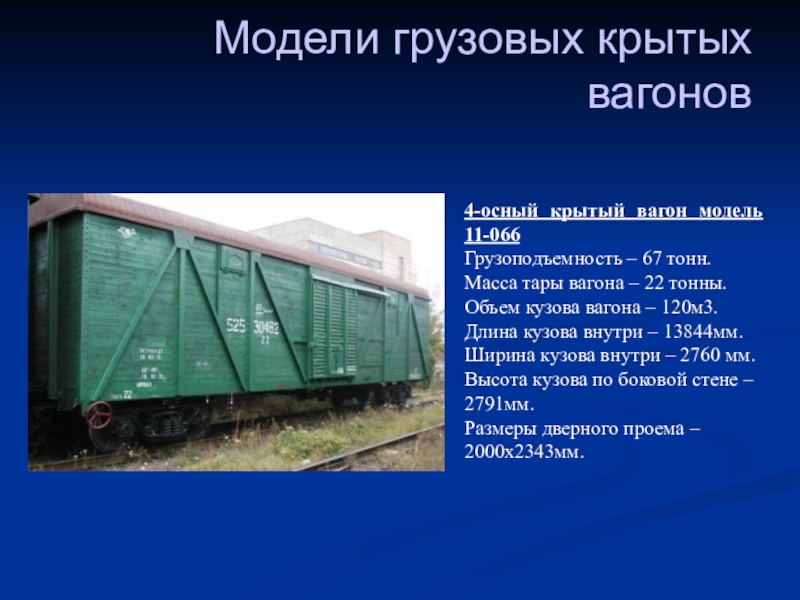

Слайд 9Модели грузовых крытых вагонов
4-осный крытый вагон модель 11-066
Грузоподъемность – 67 тонн.
Масса
тары вагона – 22 тонны.
Объем кузова вагона – 120м3.
Длина кузова внутри – 13844мм.
Ширина кузова внутри – 2760 мм.
Высота кузова по боковой стене – 2791мм.
Размеры дверного проема – 2000х2343мм.
Объем кузова вагона – 120м3.
Длина кузова внутри – 13844мм.
Ширина кузова внутри – 2760 мм.
Высота кузова по боковой стене – 2791мм.
Размеры дверного проема – 2000х2343мм.

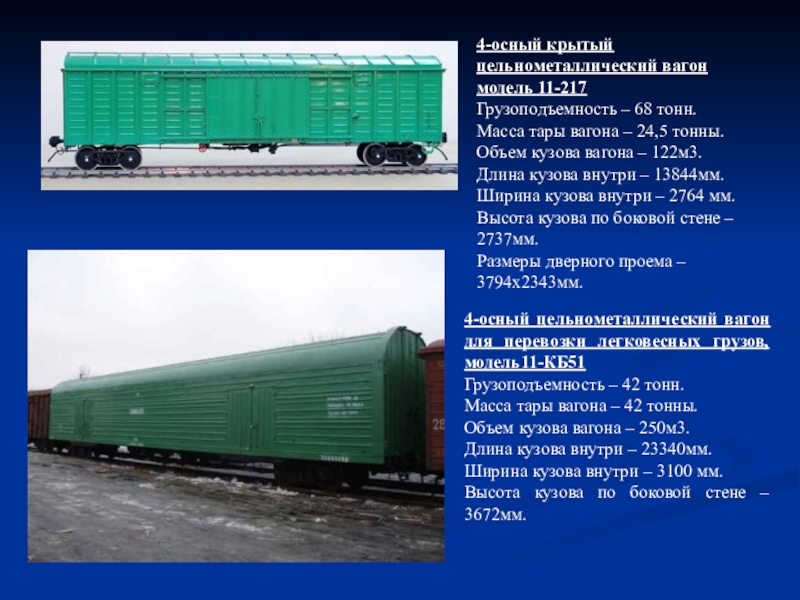

Слайд 104-осный крытый цельнометаллический вагон модель 11-217
Грузоподъемность – 68 тонн.
Масса тары вагона
– 24,5 тонны.
Объем кузова вагона – 122м3.
Длина кузова внутри – 13844мм.
Ширина кузова внутри – 2764 мм.
Высота кузова по боковой стене – 2737мм.
Размеры дверного проема – 3794х2343мм.
Объем кузова вагона – 122м3.
Длина кузова внутри – 13844мм.
Ширина кузова внутри – 2764 мм.
Высота кузова по боковой стене – 2737мм.
Размеры дверного проема – 3794х2343мм.
4-осный цельнометаллический вагон для перевозки легковесных грузов, модель11-КБ51
Грузоподъемность – 42 тонн.
Масса тары вагона – 42 тонны.
Объем кузова вагона – 250м3.
Длина кузова внутри – 23340мм.
Ширина кузова внутри – 3100 мм.
Высота кузова по боковой стене – 3672мм.
