Презентация, доклад по дисциплине Технология машиностроения на тему Ультразвуковая обработка

С.А.

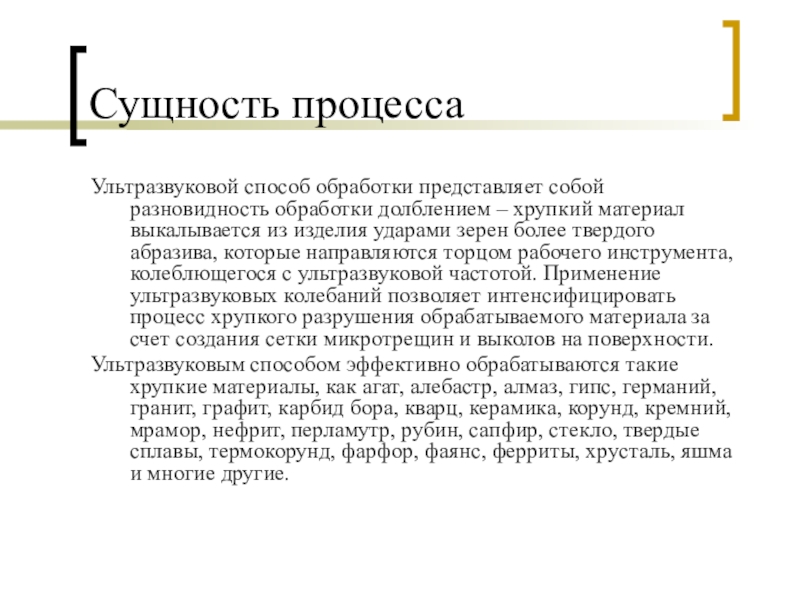

материал выкалывается из изделия ударами зерен более твердого абразива, которые направляются торцом рабочего инструмента, колеблющегося с ультразвуковой частотой. Применение ультразвуковых колебаний позволяет интенсифицировать процесс хрупкого разрушения обрабатываемого материала за счет создания сетки микротрещин и выколов на поверхности.
Ультразвуковым способом эффективно обрабатываются такие хрупкие материалы, как агат, алебастр, алмаз, гипс, германий, гранит, графит, карбид бора, кварц, керамика, корунд, кремний, мрамор, нефрит, перламутр, рубин, сапфир, стекло, твердые сплавы, термокорунд, фарфор, фаянс, ферриты, хрусталь, яшма и многие другие.

возможности обрабатывать непроводящие и непрозрачные материалы, а также в отсутствии после обработки остаточных напряжений, приводящих при использовании других способов к образованию трещин на обрабатываемой поверхности.

рабочую зону, т.е. в пространство между колеблющимся с высокой частотой торцом рабочего инструмента и поверхностью обрабатываемого изделия. Зерна абразива под действием ударов колеблющегося инструмента ударяют по поверхности обрабатываемого изделия и проводят его разрушение. В качестве абразива обычно используются карбид бора или карбид кремния, в качестве транспортируемой жидкости – обычная вода.

При прохождении ультрозвука в жидкости содержащей мелкие частицы абразива (суспензия) возникают также колебания этих частиц с максимальной скоростью

ее поверхности. Так как таких ударов много, то образующиеся микрократеры сливаются и образуется единая обработанная поверхность.

процесса по мере увеличения глубины обработки.

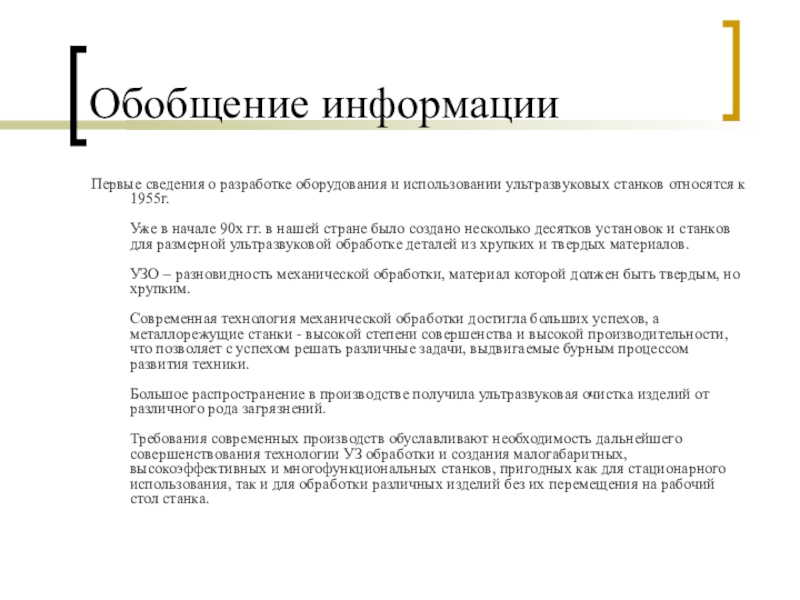

к 1955г. Уже в начале 90х гг. в нашей стране было создано несколько десятков установок и станков для размерной ультразвуковой обработке деталей из хрупких и твердых материалов. УЗО – разновидность механической обработки, материал которой должен быть твердым, но хрупким.  Современная технология механической обработки достигла больших успехов, а металлорежущие станки - высокой степени совершенства и высокой производительности, что позволяет с успехом решать различные задачи, выдвигаемые бурным процессом развития техники.  Большое распространение в производстве получила ультразвуковая очистка изделий от различного рода загрязнений.  Требования современных производств обуславливают необходимость дальнейшего совершенствования технологии УЗ обработки и создания малогабаритных, высокоэффективных и многофункциональных станков, пригодных как для стационарного использования, так и для обработки различных изделий без их перемещения на рабочий стол станка.

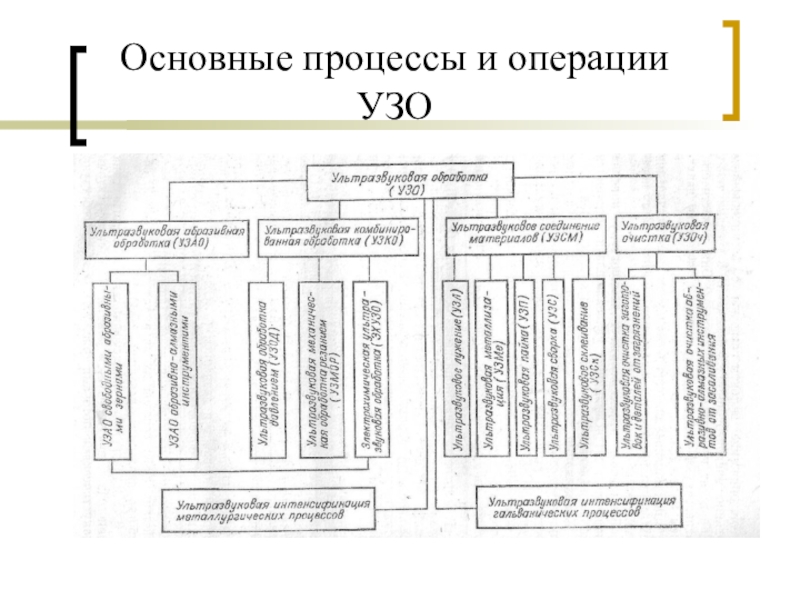

процесса УЗО.
Технология процесса и схема обработки.
