Презентация, доклад по дисциплине Технология машиностроения на тему Электроконтактная обработка

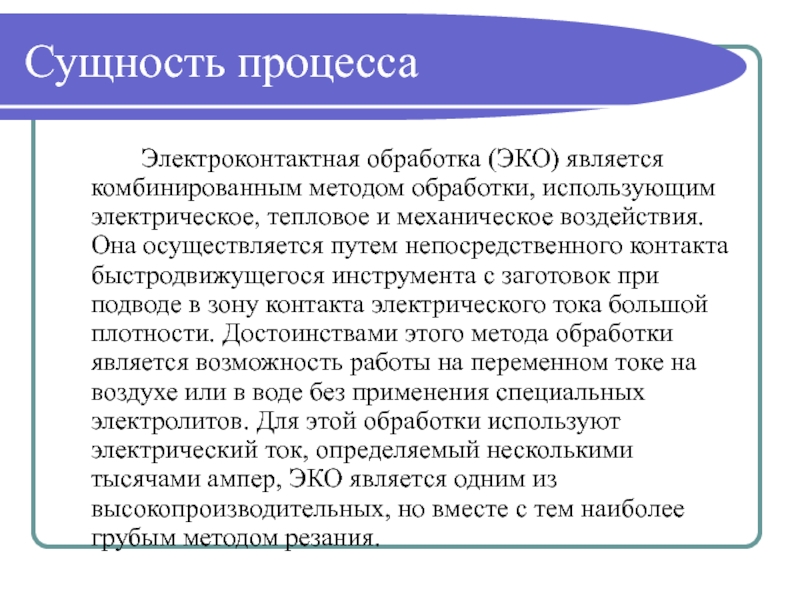

и механическое воздействия. Она осуществляется путем непосредственного контакта быстродвижущегося инструмента с заготовок при подводе в зону контакта электрического тока большой плотности. Достоинствами этого метода обработки является возможность работы на переменном токе на воздухе или в воде без применения специальных электролитов. Для этой обработки используют электрический ток, определяемый несколькими тысячами ампер, ЭКО является одним из высокопроизводительных, но вместе с тем наиболее грубым методом резания.

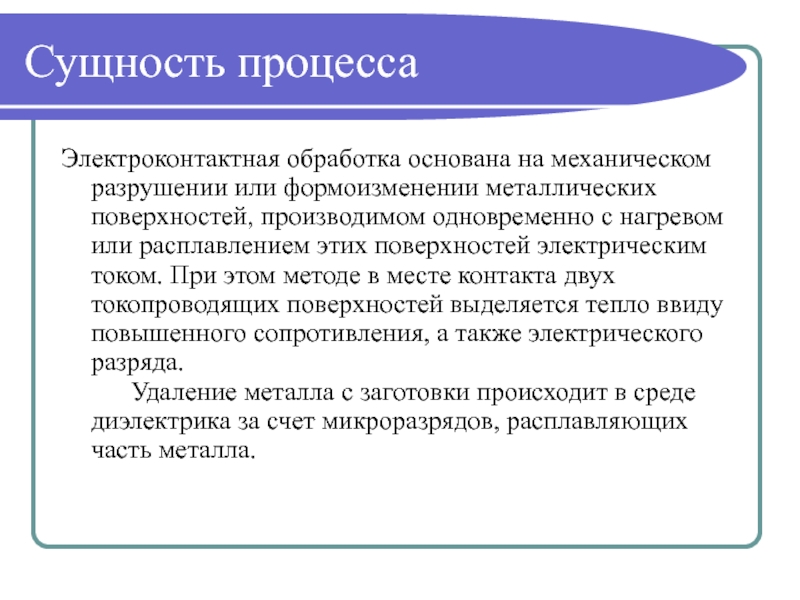

производимом одновременно с нагревом или расплавлением этих поверхностей электрическим током. При этом методе в месте контакта двух токопроводящих поверхностей выделяется тепло ввиду повышенного сопротивления, а также электрического разряда.        Удаление металла с заготовки происходит в среде диэлектрика за счет микроразрядов, расплавляющих часть металла.

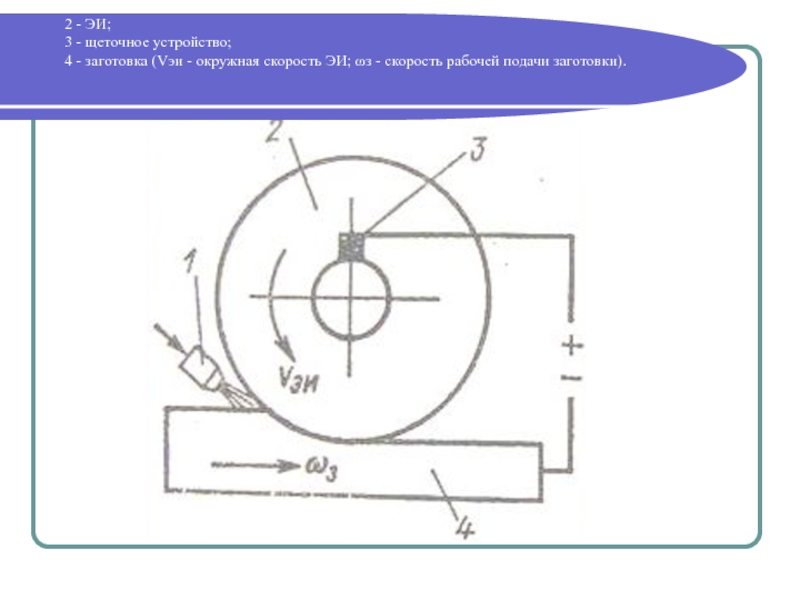

устройство;         4 - заготовка (Vэи - окружная скорость ЭИ; ωз - скорость рабочей подачи заготовки).

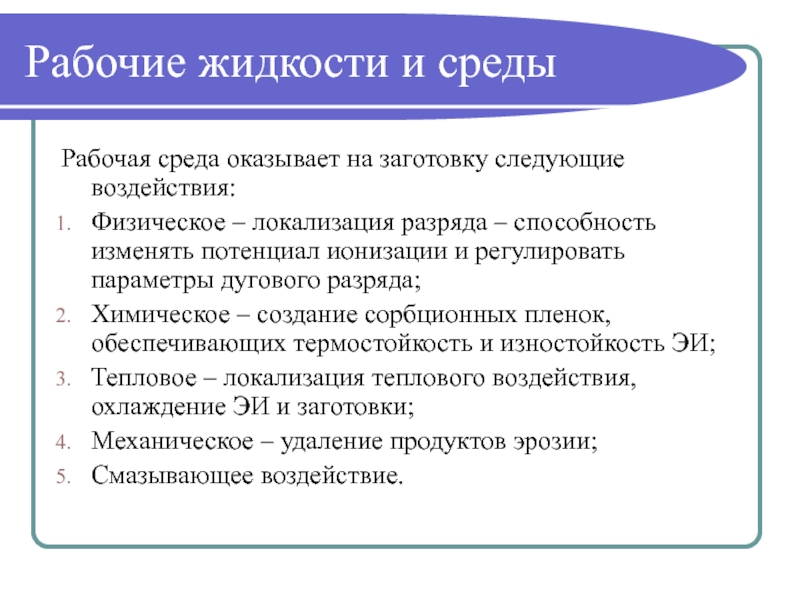

локализация разряда – способность изменять потенциал ионизации и регулировать параметры дугового разряда;
Химическое – создание сорбционных пленок, обеспечивающих термостойкость и изностойкость ЭИ;
Тепловое – локализация теплового воздействия, охлаждение ЭИ и заготовки;
Механическое – удаление продуктов эрозии;
Смазывающее воздействие.

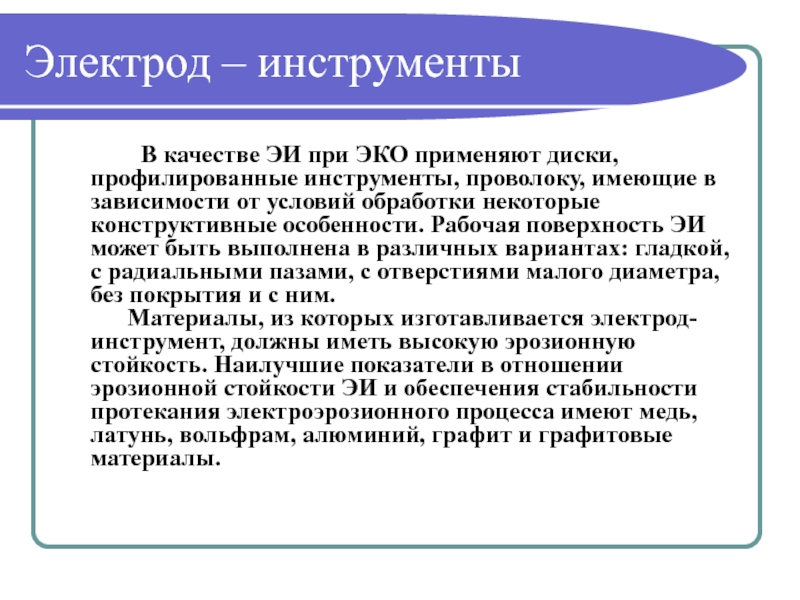

проволоку, имеющие в зависимости от условий обработки некоторые конструктивные особенности. Рабочая поверхность ЭИ может быть выполнена в различных вариантах: гладкой, с радиальными пазами, с отверстиями малого диаметра, без покрытия и с ним.        Материалы, из которых изготавливается электрод-инструмент, должны иметь высокую эрозионную стойкость. Наилучшие показатели в отношении эрозионной стойкости ЭИ и обеспечения стабильности протекания электроэрозионного процесса имеют медь, латунь, вольфрам, алюминий, графит и графитовые материалы.

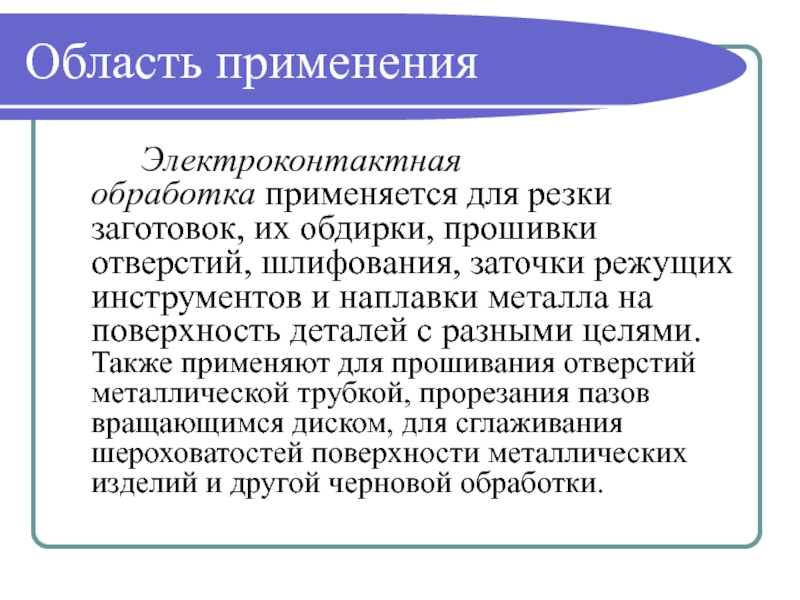

заточки режущих инструментов и наплавки металла на поверхность деталей с разными целями. Также применяют для прошивания отверстий металлической трубкой, прорезания пазов вращающимся диском, для сглаживания шероховатостей поверхности металлических изделий и другой черновой обработки.

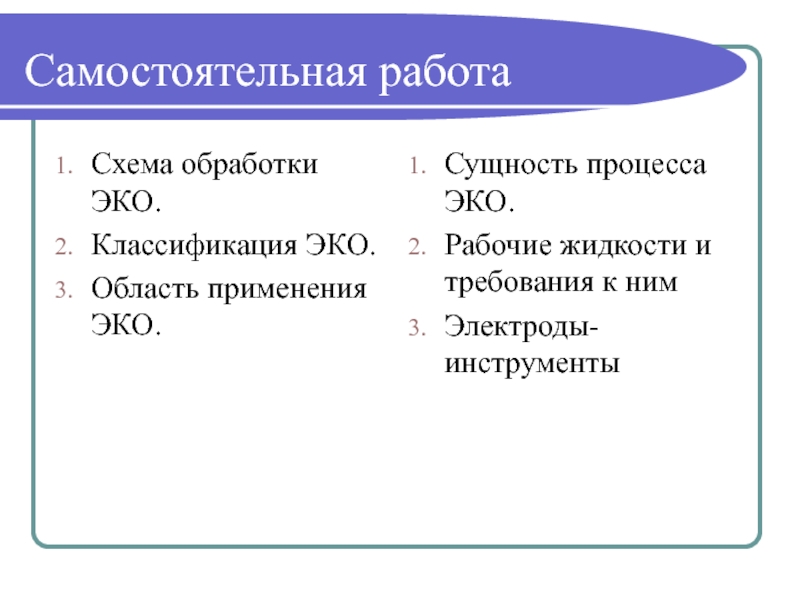

и требования к ним
Электроды-инструменты
