Презентация, доклад по дисциплине Технологическое оборудованиена тему Бесступенчатые приводы для специальности Технология машиностроения
Содержание
- 1. Презентация по дисциплине Технологическое оборудованиена тему Бесступенчатые приводы для специальности Технология машиностроения
- 2. Бесступенчатые приводы применяют для плавного и непрерывного
- 3. Электрическое регулированиепроизводится изменением частоты вращения электродвигателя, который приводит в движение соответствующую цепь станка
- 4. Гидравлическое регулированиеприменяют главным образом для регулирования скоростей
- 5. Регулирование с помощью механических вариаторовБольшинство механических вариаторов,
- 6. Привод с раздвижными конусамиработает следующим образом. От
- 7. У торового вариаторапередаточное отношение зависит от наклона
- 8. Спасибо за внимание
Бесступенчатые приводы применяют для плавного и непрерывного изменения частоты вращения шпинделя или подачи. Они позволяют получать наивыгоднейшие скорости резания и подачи при обработке различных деталей. Кроме того, они дают возможность изменять скорость главного движения или подачу
Слайд 2Бесступенчатые приводы применяют для плавного и непрерывного изменения частоты вращения шпинделя
или подачи. Они позволяют получать наивыгоднейшие скорости резания и подачи при обработке различных деталей. Кроме того, они дают возможность изменять скорость главного движения или подачу во время работы станка без его остановки. В станках применяют следующие способы бесступенчатого регулирования скоростей главного движения и движения подачи.

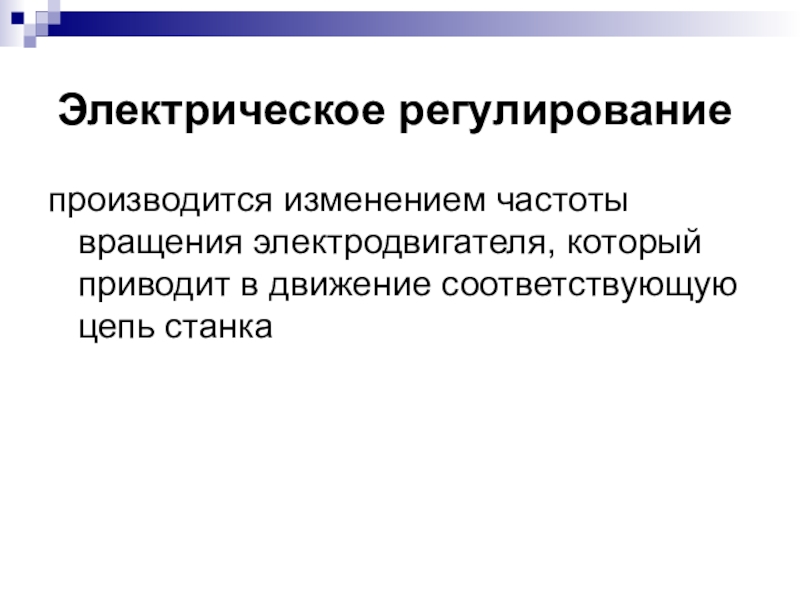

Слайд 3Электрическое регулирование
производится изменением частоты вращения электродвигателя, который приводит в движение соответствующую
цепь станка

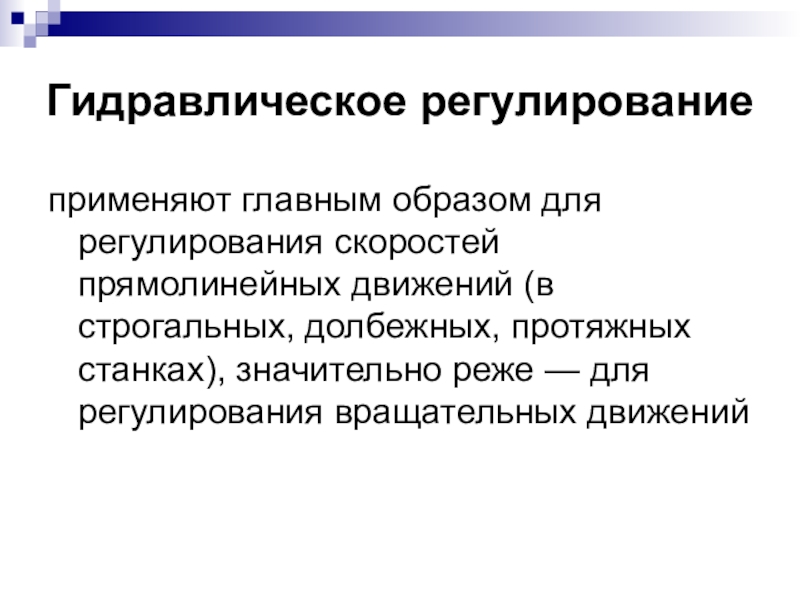

Слайд 4Гидравлическое регулирование
применяют главным образом для регулирования скоростей прямолинейных движений (в строгальных,
долбежных, протяжных станках), значительно реже — для регулирования вращательных движений

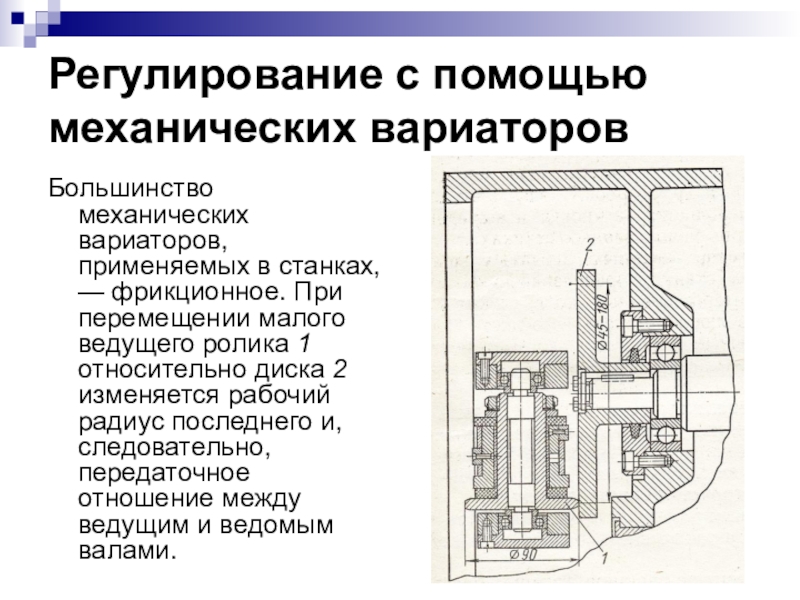

Слайд 5Регулирование с помощью механических вариаторов
Большинство механических вариаторов, применяемых в станках, —
фрикционное. При перемещении малого ведущего ролика 1 относительно диска 2 изменяется рабочий радиус последнего и, следовательно, передаточное отношение между ведущим и ведомым валами.

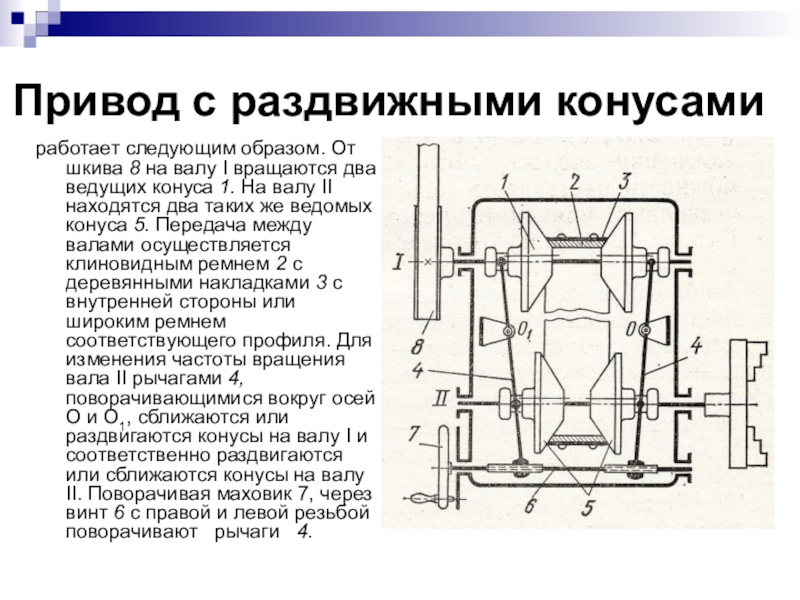

Слайд 6Привод с раздвижными конусами
работает следующим образом. От шкива 8 на валу
I вращаются два ведущих конуса 1. На валу II находятся два таких же ведомых конуса 5. Передача между валами осуществляется клиновидным ремнем 2 с деревянными накладками 3 с внутренней стороны или широким ремнем соответствующего профиля. Для изменения частоты вращения вала II рычагами 4, поворачивающимися вокруг осей О и О1, сближаются или раздвигаются конусы на валу I и соответственно раздвигаются или сближаются конусы на валу II. Поворачивая маховик 7, через винт 6 с правой и левой резьбой поворачивают рычаги 4.

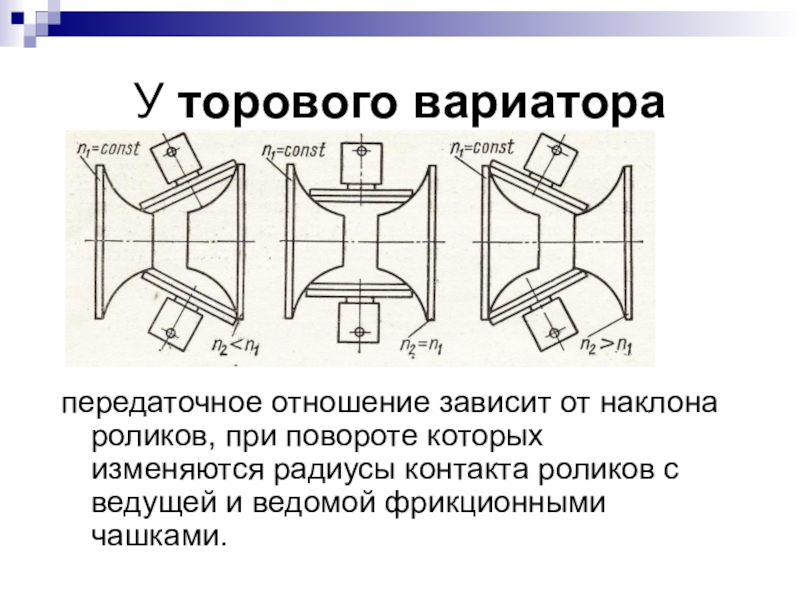

Слайд 7У торового вариатора
передаточное отношение зависит от наклона роликов, при повороте которых
изменяются радиусы контакта роликов с ведущей и ведомой фрикционными чашками.
