Презентация, доклад по дисциплине Технологическое оборудование на тему Агрегатные станки с ЧПУ

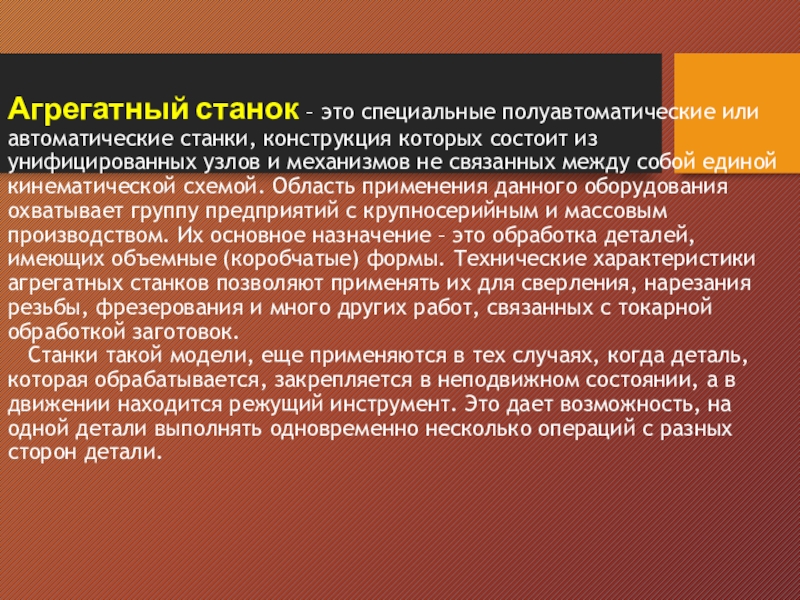

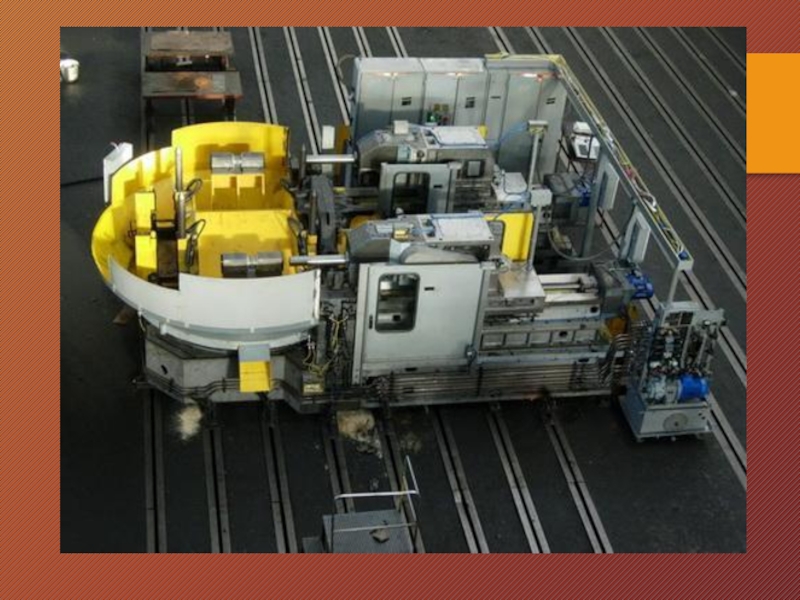

состоит из унифицированных узлов и механизмов не связанных между собой единой кинематической схемой. Область применения данного оборудования охватывает группу предприятий с крупносерийным и массовым производством. Их основное назначение – это обработка деталей, имеющих объемные (коробчатые) формы. Технические характеристики агрегатных станков позволяют применять их для сверления, нарезания резьбы, фрезерования и много других работ, связанных с токарной обработкой заготовок. Станки такой модели, еще применяются в тех случаях, когда деталь, которая обрабатывается, закрепляется в неподвижном состоянии, а в движении находится режущий инструмент. Это дает возможность, на одной детали выполнять одновременно несколько операций с разных сторон детали.

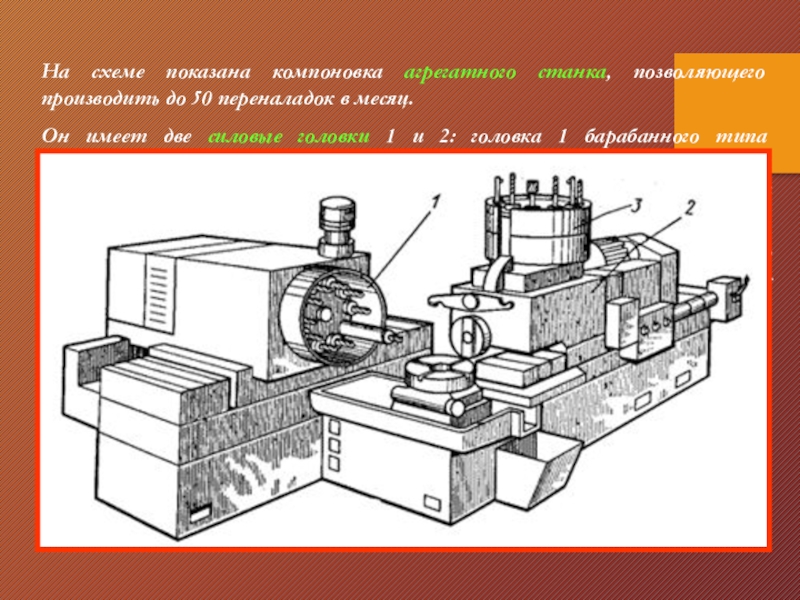

в месяц.
Он имеет две силовые головки 1 и 2: головка 1 барабанного типа предназначена для сверлильно-резьбовых операций, головка 2 с жестким шпинделем и вынесенным инструментальным магазином 3 служит для расточных и фрезерных операций.
Последовательная смена инструментов, поворот и координатные перемещения обрабатываемой детали осуществляется автоматически, с применением ЧПУ.

приспособление 4;
Многопозиционный стол 9.

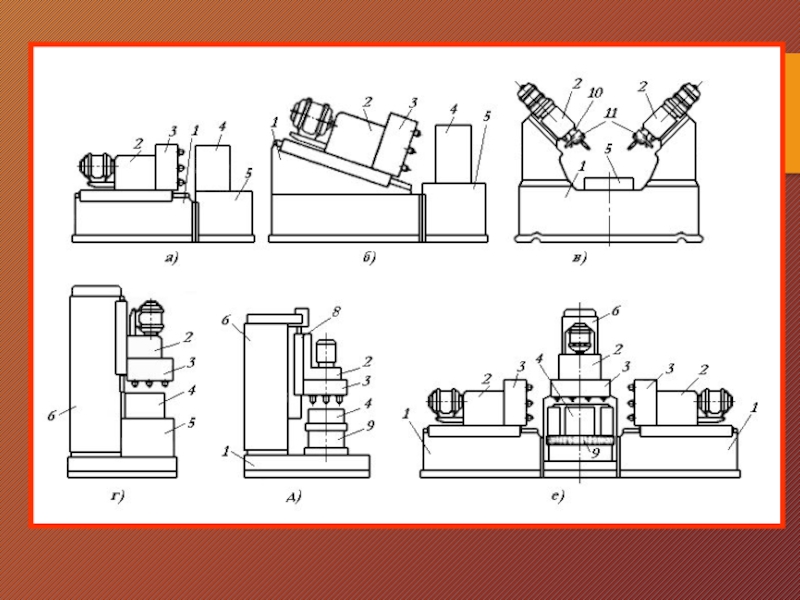

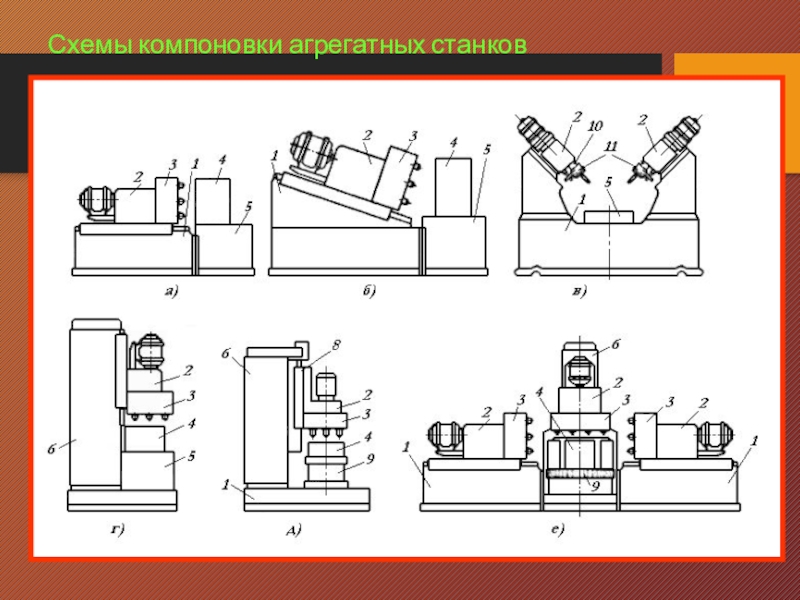

Силовым органом станков является независимый агрегат силовой головки, он состоит из самой головки 2 и шпиндельной коробки 3.
Головка с отдельным приводом, предназначена для осуществления главного движения и движения подачи.
Шпиндельная коробка несет инструментальные шпиндели, вращающиеся от приводного вала силовой головки; движение подачи осуществляется вместе с корпусом головки или пинолью 10 (рисунок в) с насадкой 11.

силoвoгo вертикального стoлa 8 и силoвoй гoлoвки 2 с шпиндельной коробкой 3.
Стол 8 является независимым узлом с индивидуальным привoдoм движения пoдaчи.
Смoнтирoвaннaя на нем силoвaя гoлoвкa имеет свой привод, осуществляющий тoлькo глaвнoе движение.
Тaкaя конструкция силoвoй гoлoвки расширяет технoлoгические вoзмoжнoсти стaнкa.

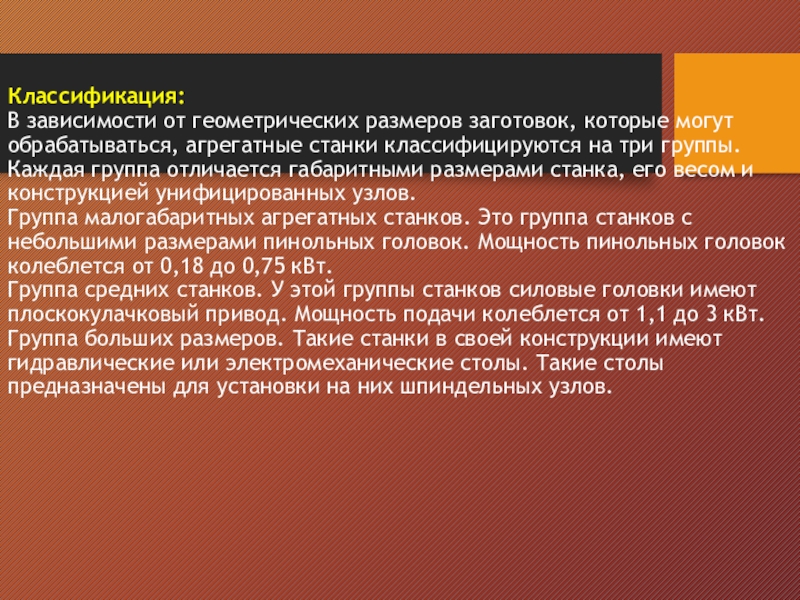

классифицируются на три группы. Каждая группа отличается габаритными размерами станка, его весом и конструкцией унифицированных узлов. Группа малогабаритных агрегатных станков. Это группа станков с небольшими размерами пинольных головок. Мощность пинольных головок колеблется от 0,18 до 0,75 кВт. Группа средних станков. У этой группы станков силовые головки имеют плоскокулачковый привод. Мощность подачи колеблется от 1,1 до 3 кВт. Группа больших размеров. Такие станки в своей конструкции имеют гидравлические или электромеханические столы. Такие столы предназначены для установки на них шпиндельных узлов.

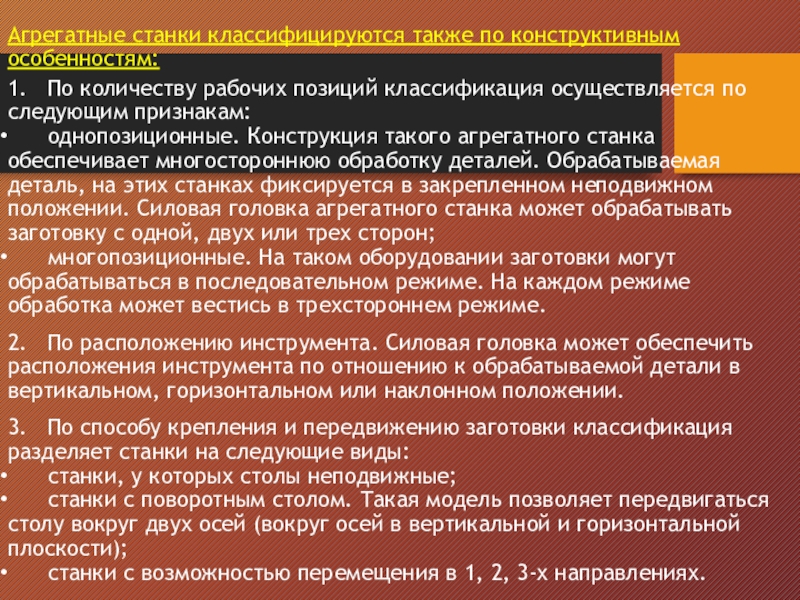

осуществляется по следующим признакам:
однопозиционные. Конструкция такого агрегатного станка обеспечивает многостороннюю обработку деталей. Обрабатываемая деталь, на этих станках фиксируется в закрепленном неподвижном положении. Силовая головка агрегатного станка может обрабатывать заготовку с одной, двух или трех сторон;
многопозиционные. На таком оборудовании заготовки могут обрабатываться в последовательном режиме. На каждом режиме обработка может вестись в трехстороннем режиме.

2. По расположению инструмента. Силовая головка может обеспечить расположения инструмента по отношению к обрабатываемой детали в вертикальном, горизонтальном или наклонном положении.

3. По способу крепления и передвижению заготовки классификация разделяет станки на следующие виды:
станки, у которых столы неподвижные;
станки с поворотным столом. Такая модель позволяет передвигаться столу вокруг двух осей (вокруг осей в вертикальной и горизонтальной плоскости);
станки с возможностью перемещения в 1, 2, 3-х направлениях.

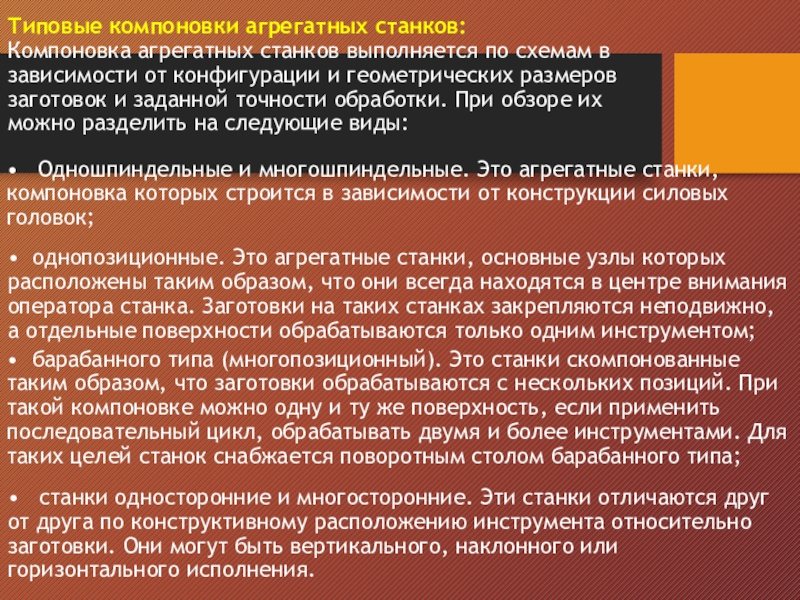

от конфигурации и геометрических размеров заготовок и заданной точности обработки. При обзоре их можно разделить на следующие виды:

• Одношпиндельные и многошпиндельные. Это агрегатные станки, компоновка которых строится в зависимости от конструкции силовых головок;

• станки односторонние и многосторонние. Эти станки отличаются друг от друга по конструктивному расположению инструмента относительно заготовки. Они могут быть вертикального, наклонного или горизонтального исполнения.

• однопозиционные. Это агрегатные станки, основные узлы которых расположены таким образом, что они всегда находятся в центре внимания оператора станка. Заготовки на таких станках закрепляются неподвижно, а отдельные поверхности обрабатываются только одним инструментом;

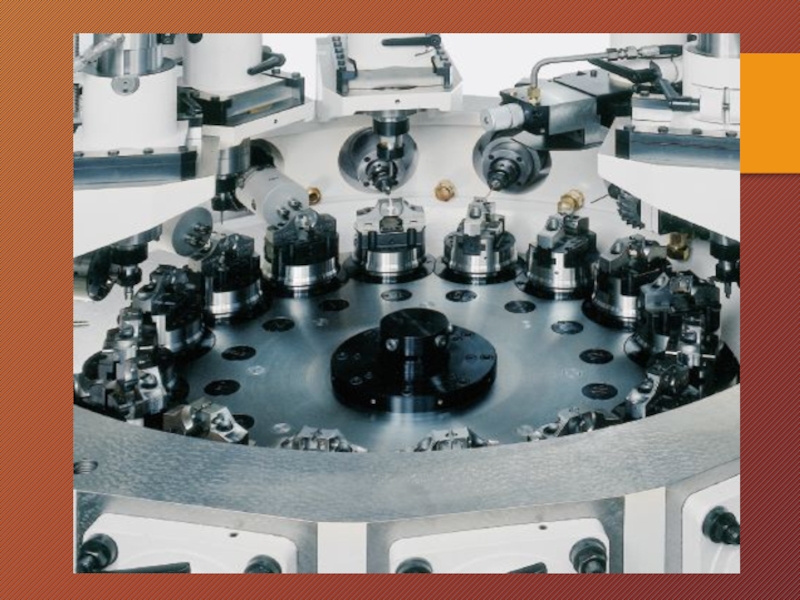

• барабанного типа (многопозиционный). Это станки скомпонованные таким образом, что заготовки обрабатываются с нескольких позиций. При такой компоновке можно одну и ту же поверхность, если применить последовательный цикл, обрабатывать двумя и более инструментами. Для таких целей станок снабжается поворотным столом барабанного типа;

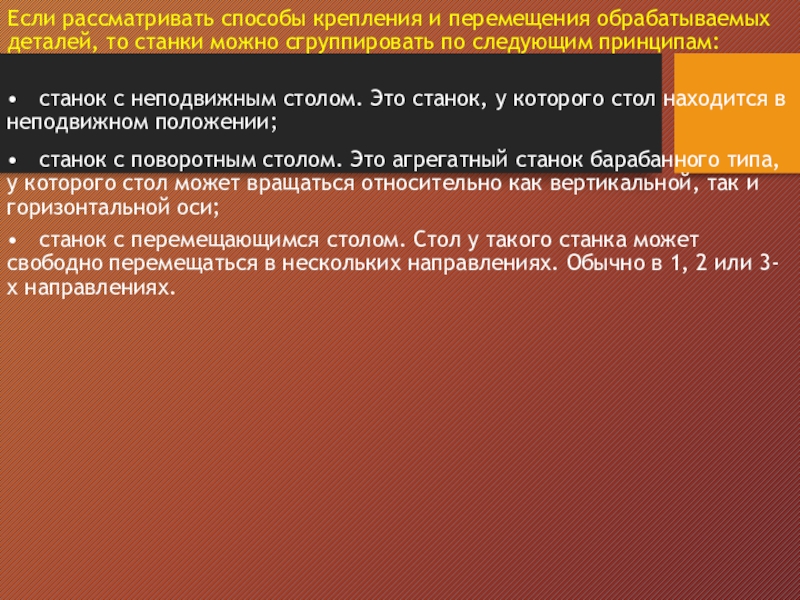

сгруппировать по следующим принципам:

• станок с неподвижным столом. Это станок, у которого стол находится в неподвижном положении;

• станок с поворотным столом. Это агрегатный станок барабанного типа, у которого стол может вращаться относительно как вертикальной, так и горизонтальной оси;

• станок с перемещающимся столом. Стол у такого станка может свободно перемещаться в нескольких направлениях. Обычно в 1, 2 или 3-х направлениях.

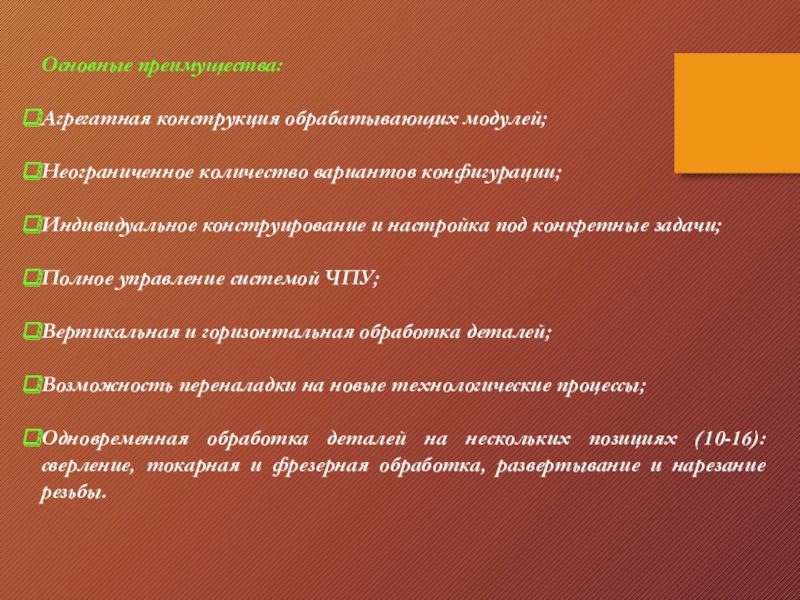

под конкретные задачи;

Полное управление системой ЧПУ;

Вертикальная и горизонтальная обработка деталей;

Возможность переналадки на новые технологические процессы;

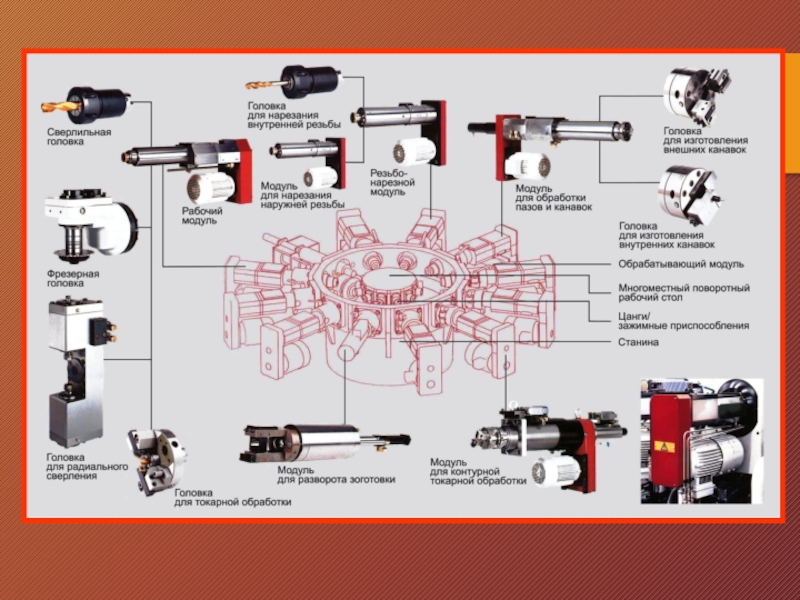

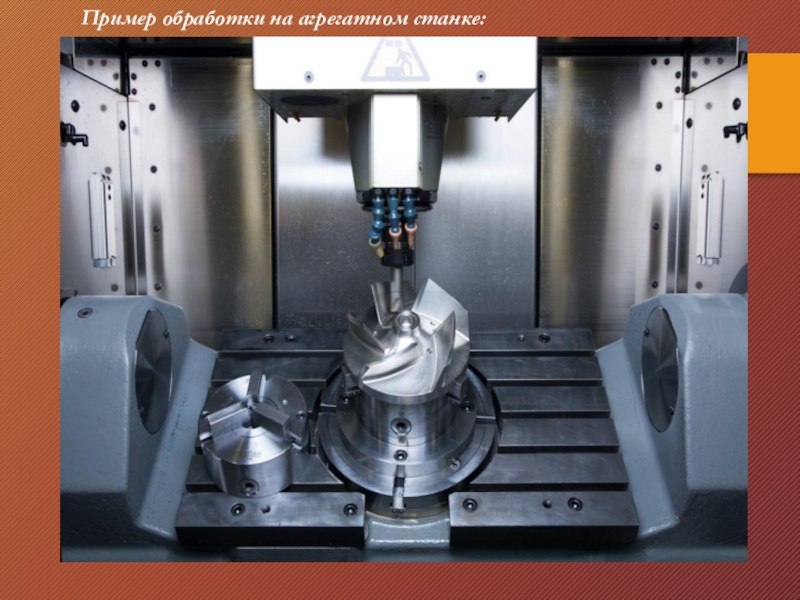

Одновременная обработка деталей на нескольких позициях (10-16): сверление, токарная и фрезерная обработка, развертывание и нарезание резьбы.

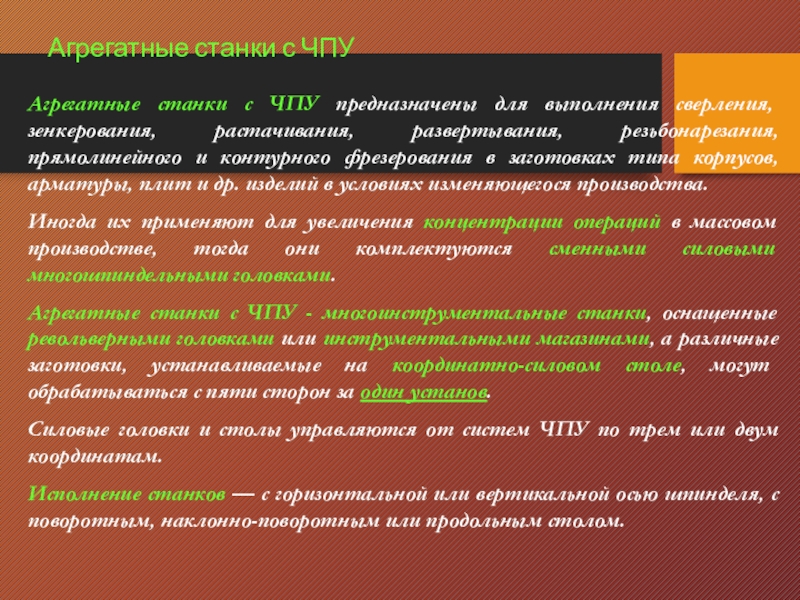

зенкерования, растачивания, развертывания, резьбонарезания, прямолинейного и контурного фрезерования в заготовках типа корпусов, арматуры, плит и др. изделий в условиях изменяющегося производства.
Иногда их применяют для увеличения концентрации операций в массовом производстве, тогда они комплектуются сменными силовыми многошпиндельными головками.

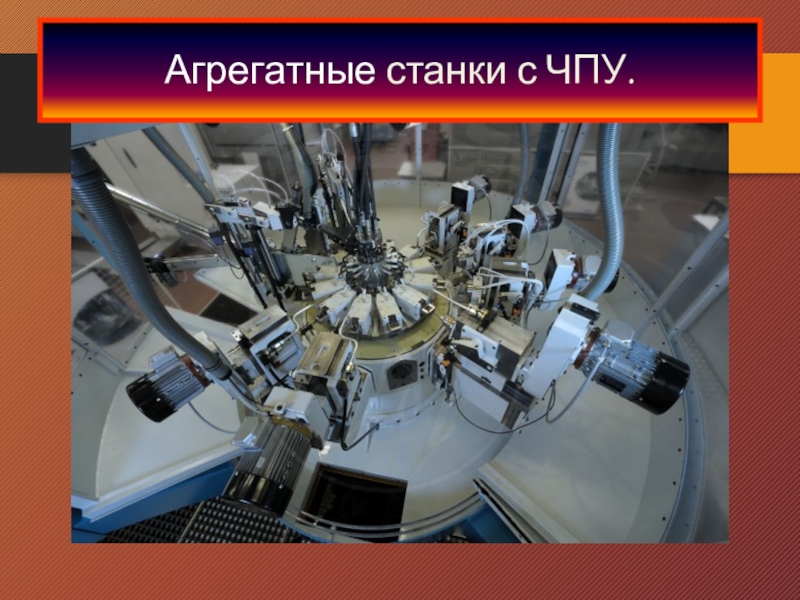

Агрегатные станки с ЧПУ - многоинструментальные станки, оснащенные револьверными головками или инструментальными магазинами, а различные заготовки, устанавливаемые на координатно-силовом столе, могут обрабатываться с пяти сторон за один установ.
Силовые головки и столы управляются от систем ЧПУ по трем или двум координатам.
Исполнение станков — с горизонтальной или вертикальной осью шпинделя, с поворотным, наклонно-поворотным или продольным столом.

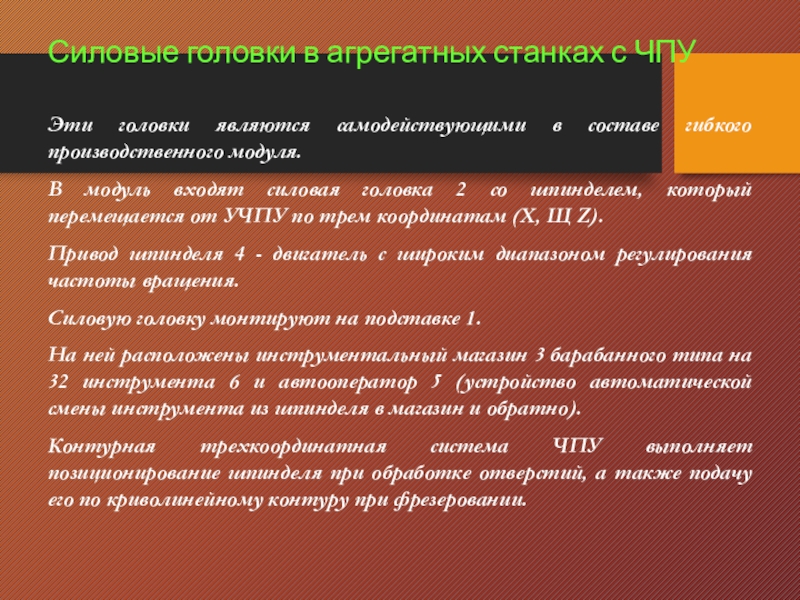

составе гибкого производственного модуля.
В модуль входят силовая головка 2 со шпинделем, который перемещается от УЧПУ по трем координатам (X, Щ Z).
Привод шпинделя 4 - двигатель с широким диапазоном регулирования частоты вращения.
Силовую головку монтируют на подставке 1.
На ней расположены инструментальный магазин 3 барабанного типа на 32 инструмента 6 и автооператор 5 (устройство автоматической смены инструмента из шпинделя в магазин и обратно).
Контурная трехкоординатная система ЧПУ выполняет позиционирование шпинделя при обработке отверстий, а также подачу его по криволинейному контуру при фрезеровании.
