Презентация, доклад по дисциплине Технические средства железнодорожного транспорта Разновидности тепловозов

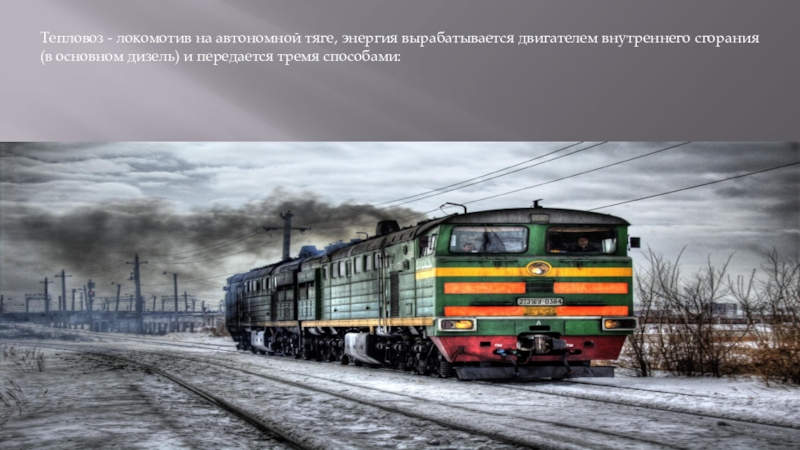

(в основном дизель) и передается тремя способами:

передачей

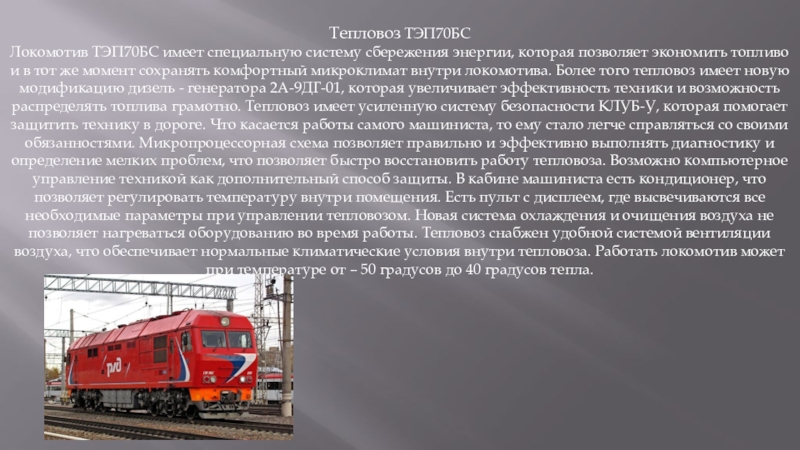

топливо и в тот же момент сохранять комфортный микроклимат внутри локомотива. Более того тепловоз имеет новую модификацию дизель - генератора 2А-9ДГ-01, которая увеличивает эффективность техники и возможность распределять топлива грамотно. Тепловоз имеет усиленную систему безопасности КЛУБ-У, которая помогает защитить технику в дороге. Что касается работы самого машиниста, то ему стало легче справляться со своими обязанностями. Микропроцессорная схема позволяет правильно и эффективно выполнять диагностику и определение мелких проблем, что позволяет быстро восстановить работу тепловоза. Возможно компьютерное управление техникой как дополнительный способ защиты. В кабине машиниста есть кондиционер, что позволяет регулировать температуру внутри помещения. Есть пульт с дисплеем, где высвечиваются все необходимые параметры при управлении тепловозом. Новая система охлаждения и очищения воздуха не позволяет нагреваться оборудованию во время работы. Тепловоз снабжен удобной системой вентиляции воздуха, что обеспечивает нормальные климатические условия внутри тепловоза. Работать локомотив может при температуре от – 50 градусов до 40 градусов тепла.

2ТЭ25КМ мощностью 2х2650 кВт (2х3600 л.с.) с электрической передачей переменно-постоянного тока с поосным регулированием силы тяги предназначен для вождения грузовых поездов на железных дорогах ОАО «РЖД» в районах с умеренным климатом при температуре воздуха окружающей среды от плюс 40°С до минус 50°С.

электровозоремонтный завод» по проекту ОАО «ВНИКТИ» и предназначен для маневровой и выездной работы на железных дорогах с шириной колеи 1520 мм и служит для замены устаревшего парка маневровых тепловозов типа ТГМ, ЧМЭ3, ТЭМ2.
На тепловозе ТЭМ31 используются следующие инновационные решения:
- модульная дизель-генераторная установка мощностью 600 л.с.;
- микропроцессорная система управления и диагностики;
- управление тяговыми двигателями постоянного тока с помощью регуляторов, выполненных на IGBT-транзисторах;
- автоматическая универсальная система измерения уровня топлива в баке;
- модульный винтовой компрессор с системой плавного пуска;
- вентилятор охлаждения тяговых двигателей с возможностью линейного регулирования расхода охлаждающего воздуха;
- новая кабина управления кругового обзора;
- интеллектуальные пульты управления (основной и дополнительный) собственными микропроцессорными устройствами.

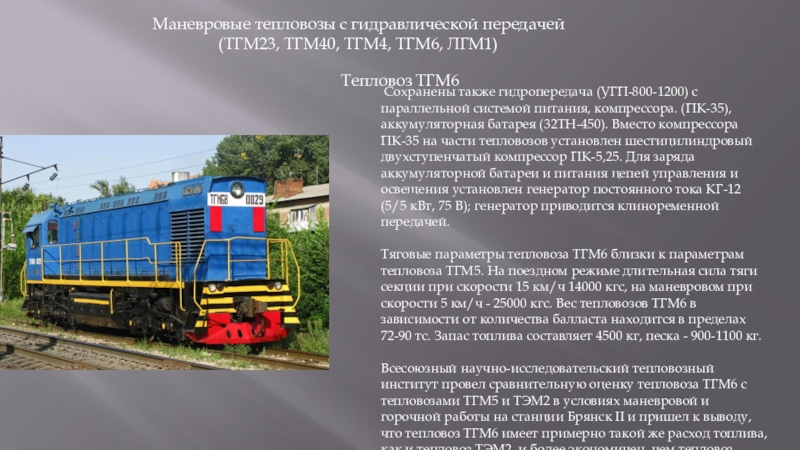

также гидропередача (УГП-800-1200) с параллельной системой питания, компрессора. (ПК-35), аккумуляторная батарея (32ТН-450). Вместо компрессора ПК-35 на части тепловозов установлен шестицилиндровый двухступенчатый компрессор ПК-5,25. Для заряда аккумуляторной батареи и питания цепей управления и освещения установлен генератор постоянного тока КГ-12 (5/5 кВт, 75 В); генератор приводится клиноременной передачей.

Тяговые параметры тепловоза ТГМ6 близки к параметрам тепловоза ТГМ5. На поездном режиме длительная сила тяги секции при скорости 15 км/ч 14000 кгс, на маневровом при скорости 5 км/ч - 25000 кгс. Вес тепловозов ТГМ6 в зависимости от количества балласта находится в пределах 72-90 тс. Запас топлива составляет 4500 кг, песка - 900-1100 кг.

Всесоюзный научно-исследовательский тепловозный институт провел сравнительную оценку тепловоза ТГМ6 с тепловозами ТГМ5 и ТЭМ2 в условиях маневровой и горочной работы на станции Брянск II и пришел к выводу, что тепловоз ТГМ6 имеет примерно такой же расход топлива, как и тепловоз ТЭМ2, и более экономичен, чем тепловоз ТГМ5 с дизелем 6Д70.

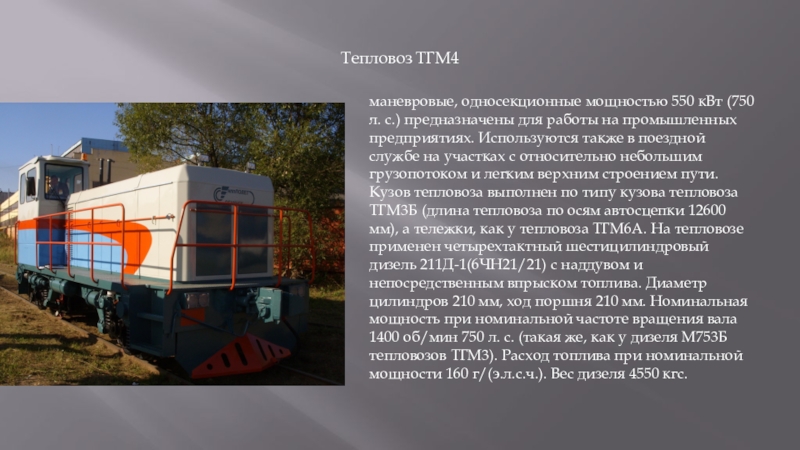

работы на промышленных предприятиях. Используются также в поездной службе на участках с относительно небольшим грузопотоком и легким верхним строением пути. Кузов тепловоза выполнен по типу кузова тепловоза ТГМ3Б (длина тепловоза по осям автосцепки 12600 мм), а тележки, как у тепловоза ТГМ6А. На тепловозе применен четырехтактный шестицилиндровый дизель 211Д-1(6ЧН21/21) с наддувом и непосредственным впрыском топлива. Диаметр цилиндров 210 мм, ход поршня 210 мм. Номинальная мощность при номинальной частоте вращения вала 1400 об/мин 750 л. с. (такая же, как у дизеля М753Б тепловозов ТГМ3). Расход топлива при номинальной мощности 160 г/(э.л.с.ч.). Вес дизеля 4550 кгс.
