Презентация, доклад по дисциплине Техническая графика на тему Проекции геометрических тел. Чтение чертежей
Содержание
- 1. Презентация по дисциплине Техническая графика на тему Проекции геометрических тел. Чтение чертежей

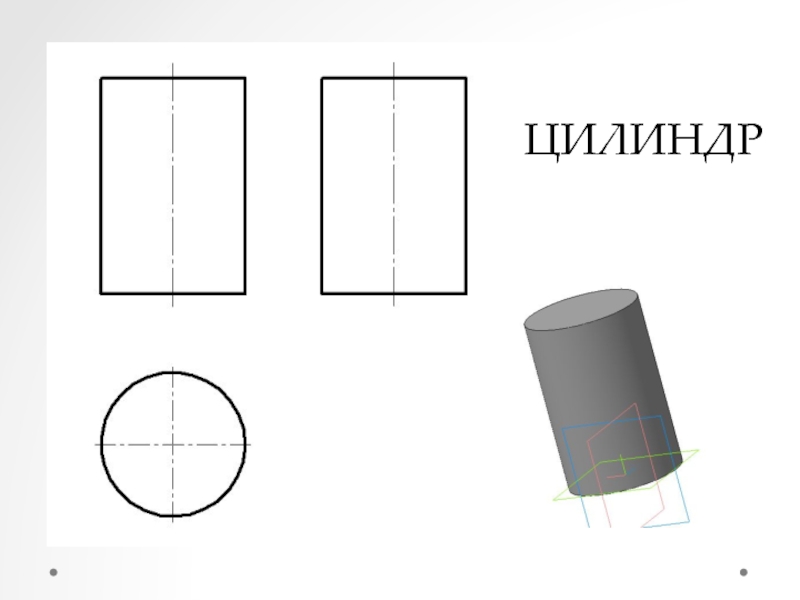

- 2. ЦИЛИНДР

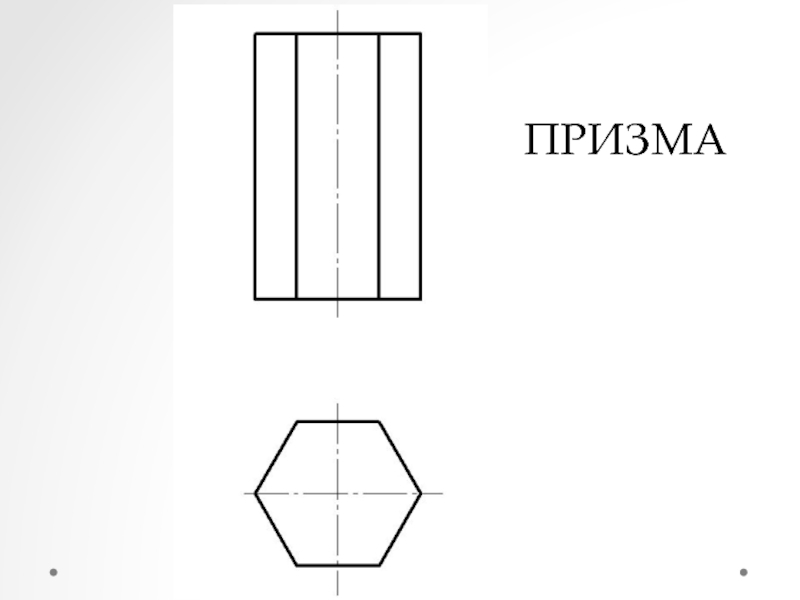

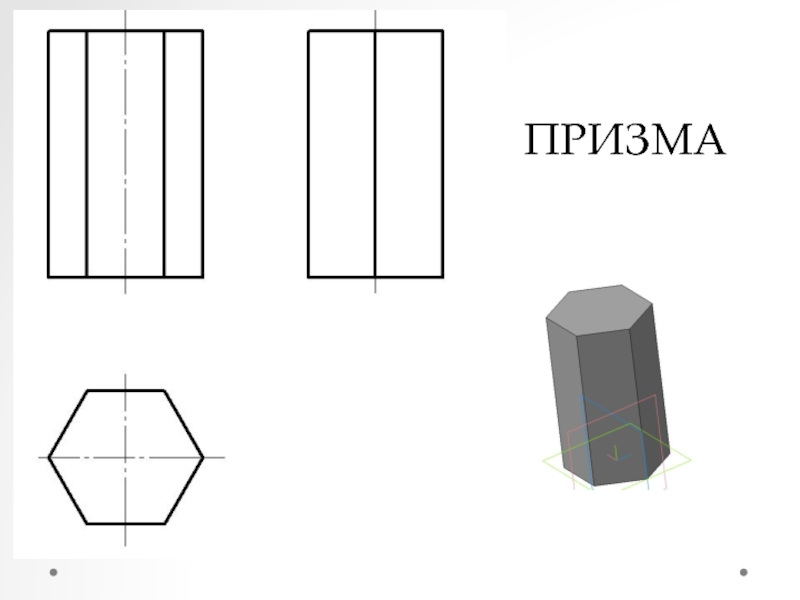

- 3. ПРИЗМА

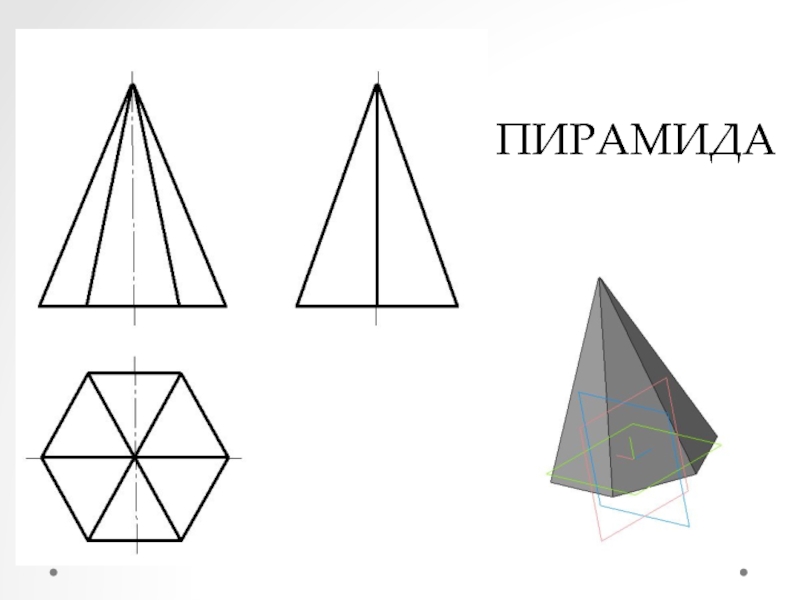

- 4. ПИРАМИДА

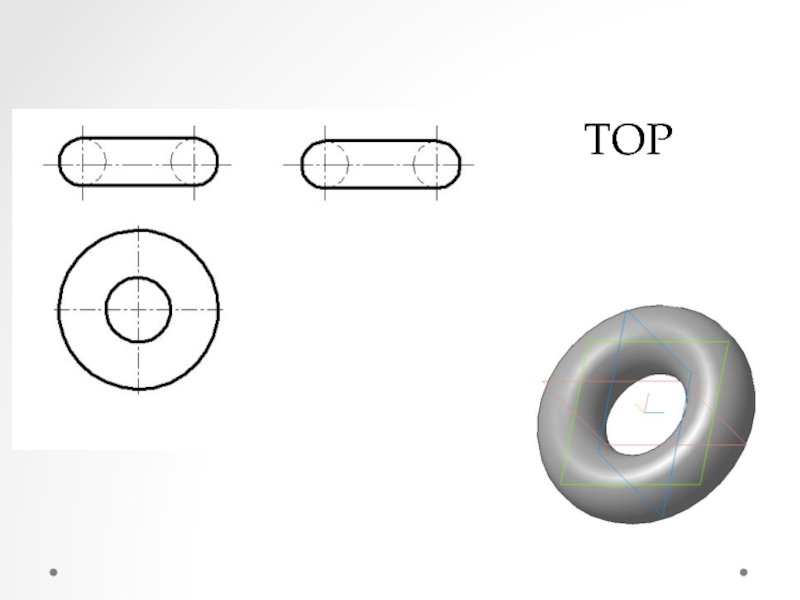

- 5. ТОР

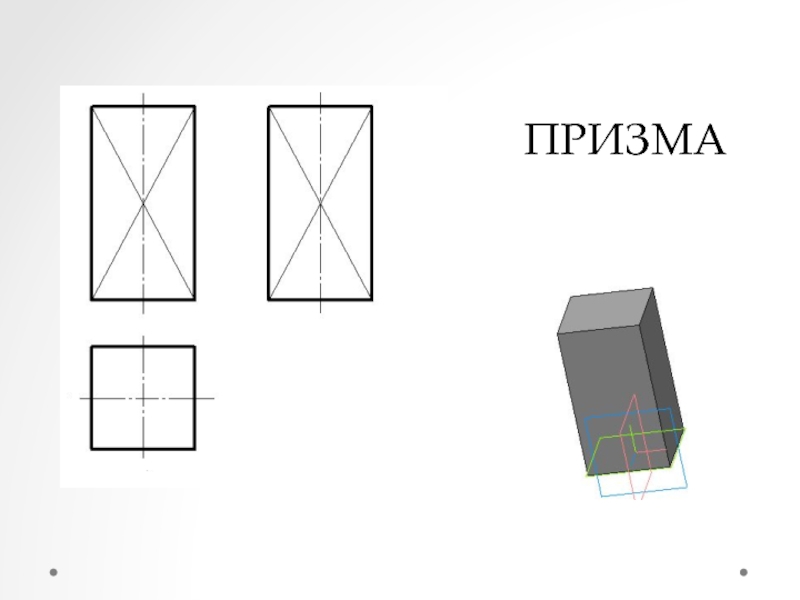

- 6. ПРИЗМА

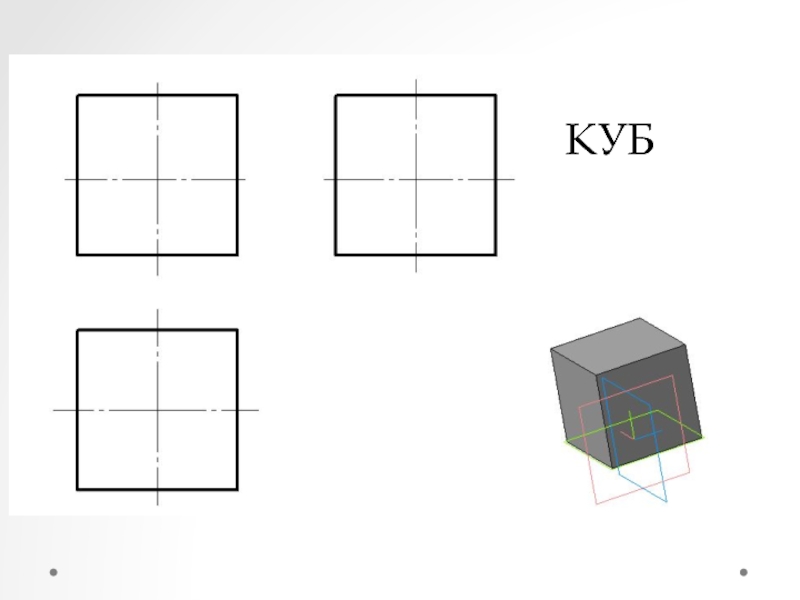

- 7. КУБ

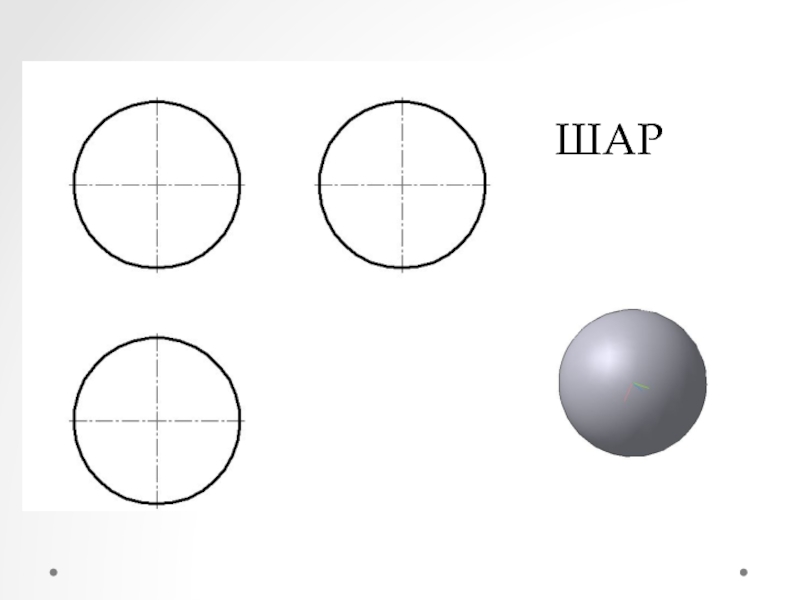

- 8. ШАР

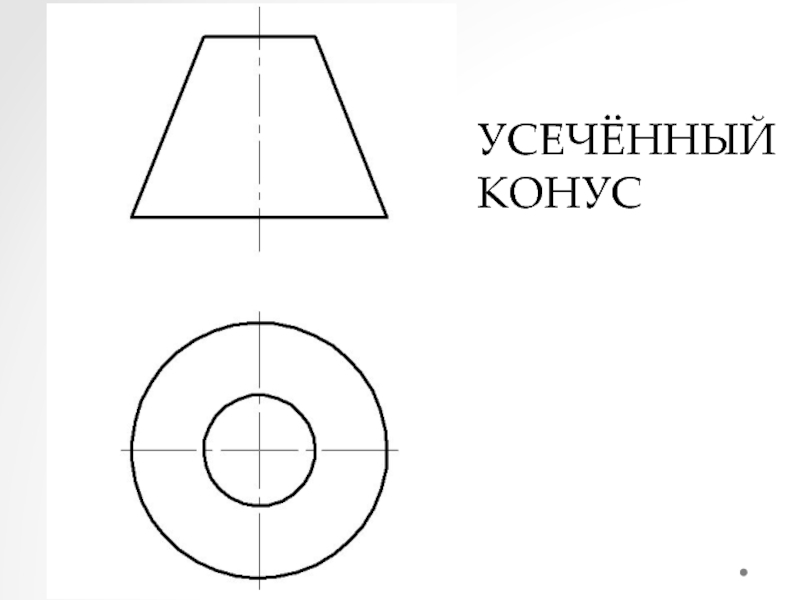

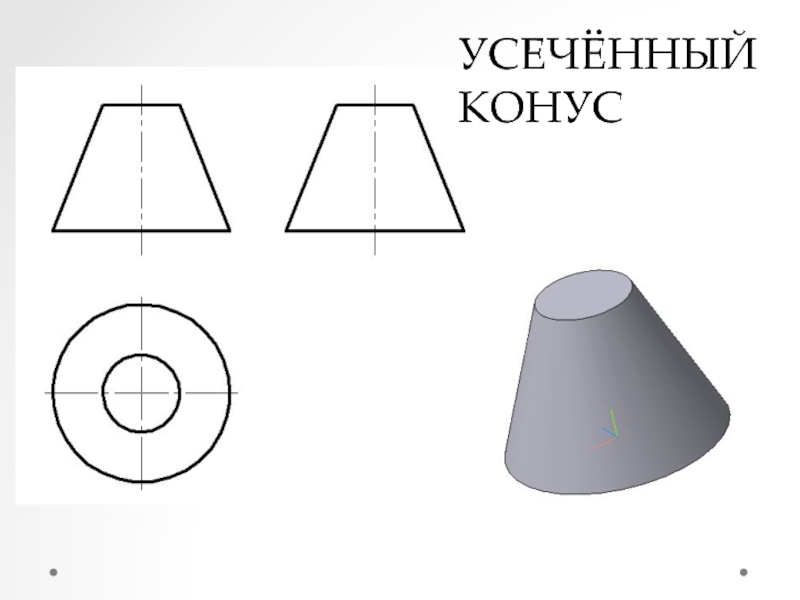

- 9. УСЕЧЁННЫЙ КОНУС

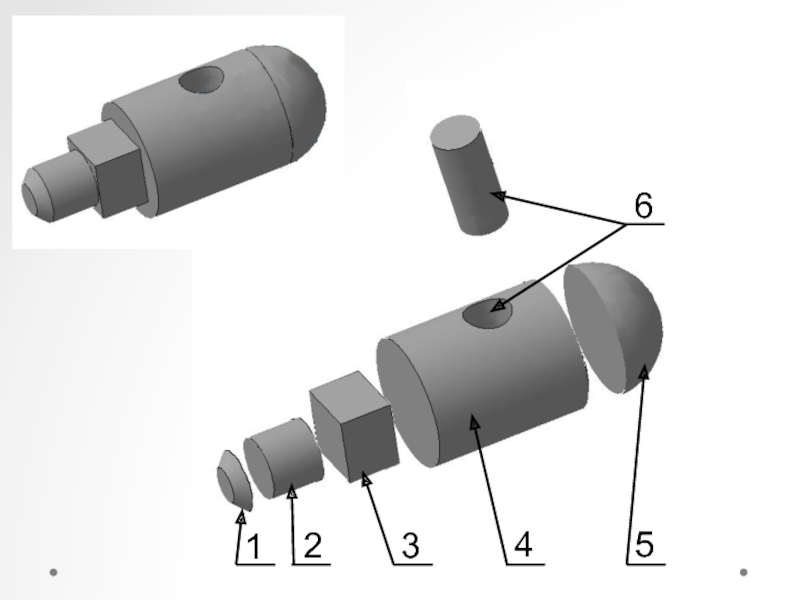

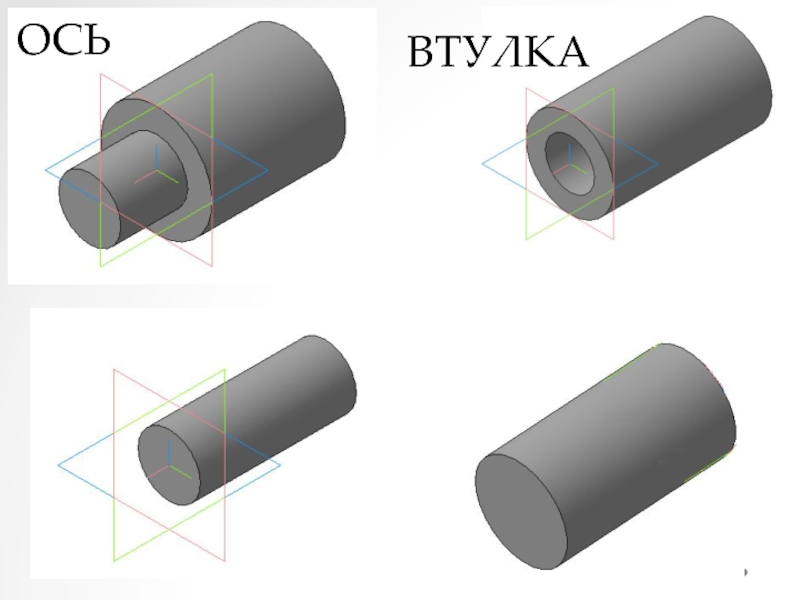

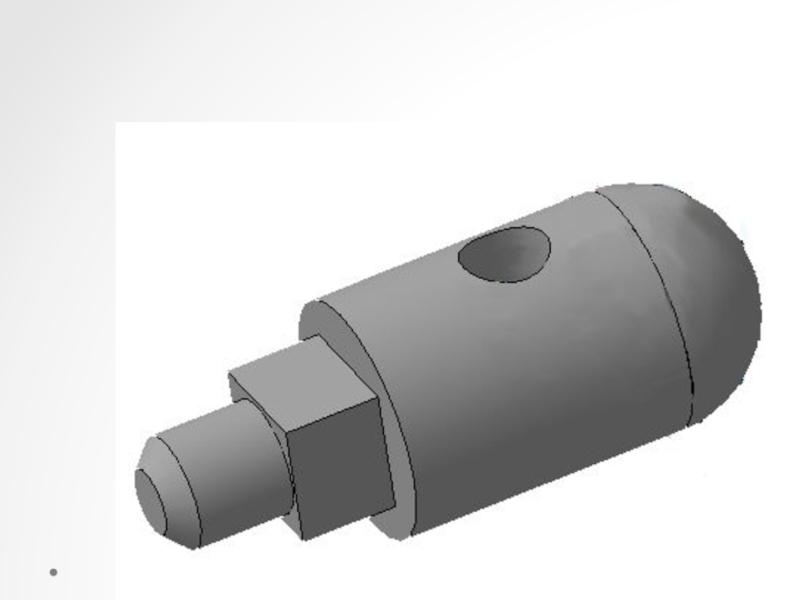

- 10. ВТУЛКАОСЬ
- 11. Тема: Проекции геометрических тел. Чтение чертежей.Цель: Научиться читать чертежи, применяя правила проецирования геометрических тел
- 12. ЦИЛИНДР

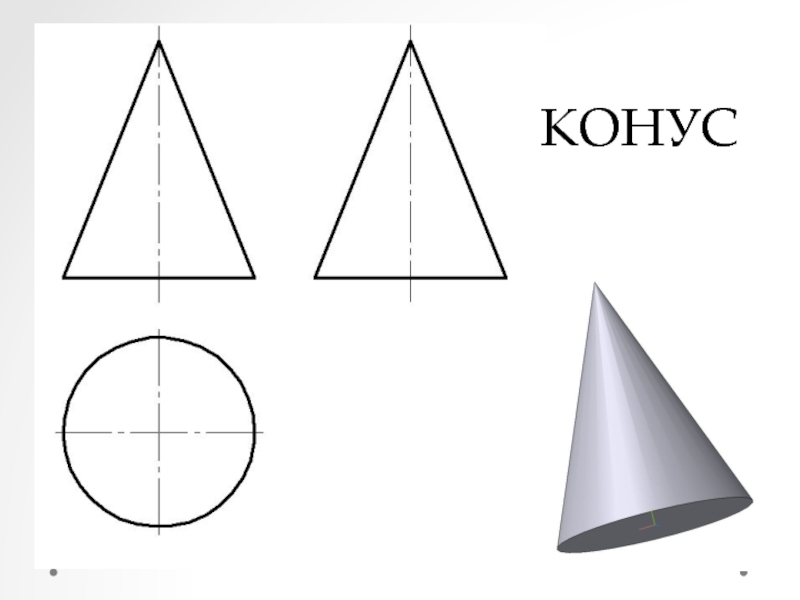

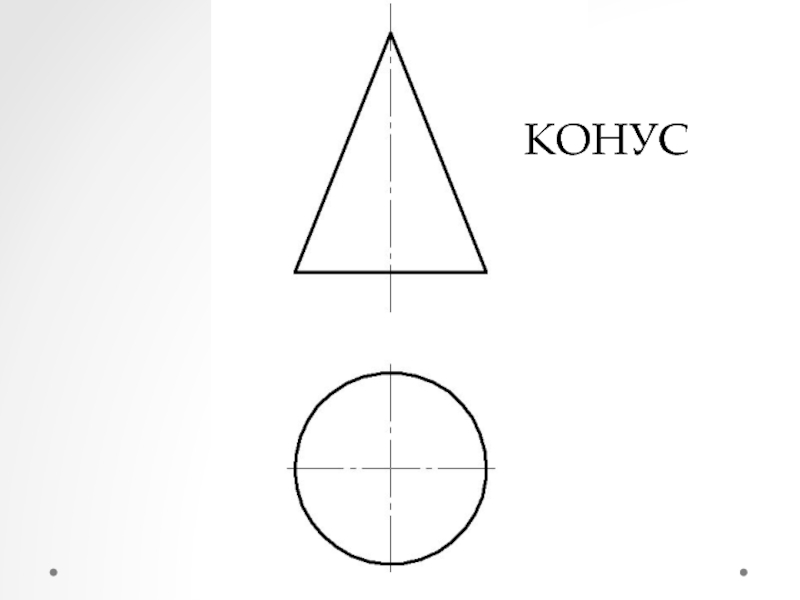

- 13. КОНУС
- 14. ПРИЗМА
- 15. УСЕЧЁННЫЙ КОНУС

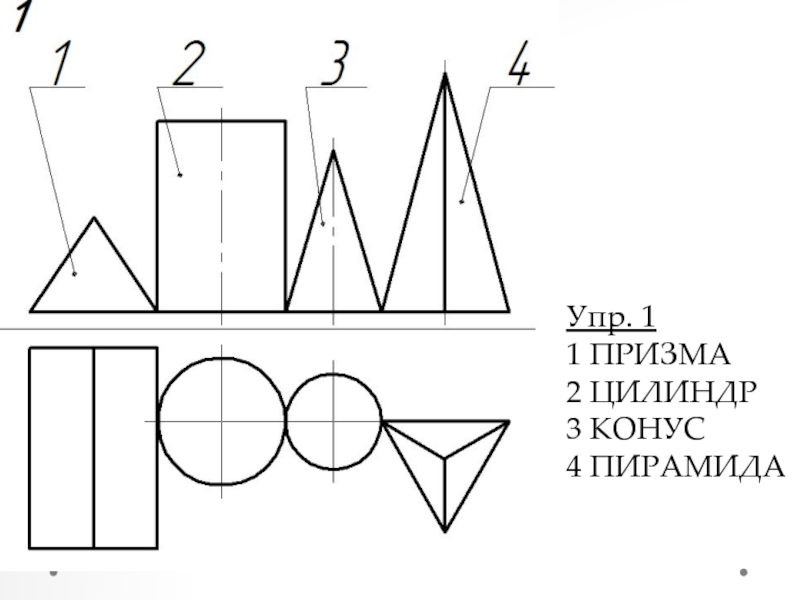

- 16. Упр. 11 ПРИЗМА2 ЦИЛИНДР3 КОНУС 4 ПИРАМИДА

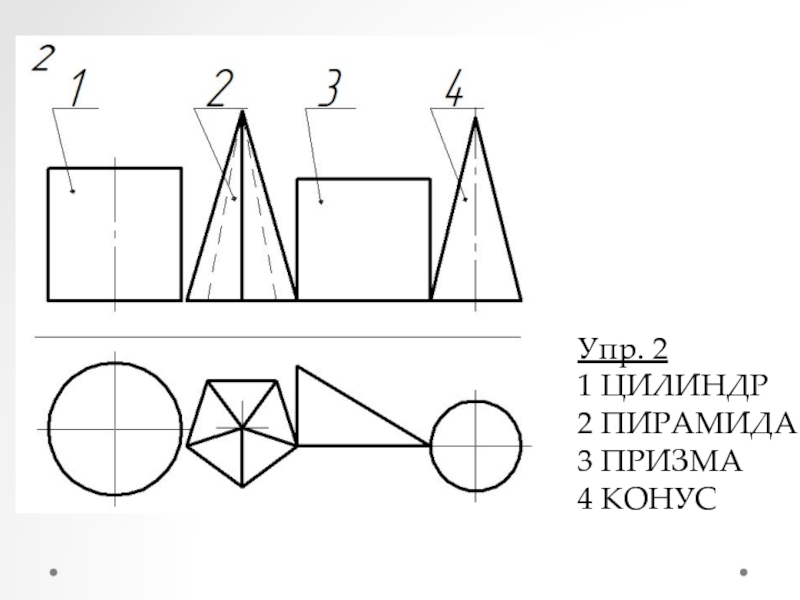

- 17. Упр. 21 ЦИЛИНДР2 ПИРАМИДА3 ПРИЗМА 4 КОНУС
- 18. Упр. 31 ЦИЛИНДР2 КОНУС3 ПРИЗМА 4 ПИРАМИДА
- 19. Упр. 41 ПРИЗМА2 ПИРАМИДА3 ЦИЛИНДР 4 КОНУС

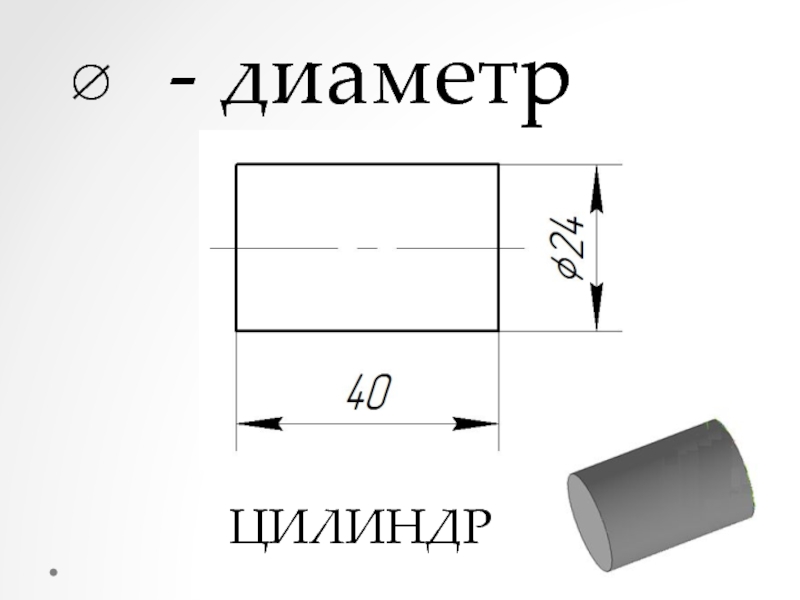

- 20. - диаметрЦИЛИНДР
- 21. - диаметрКОНУС

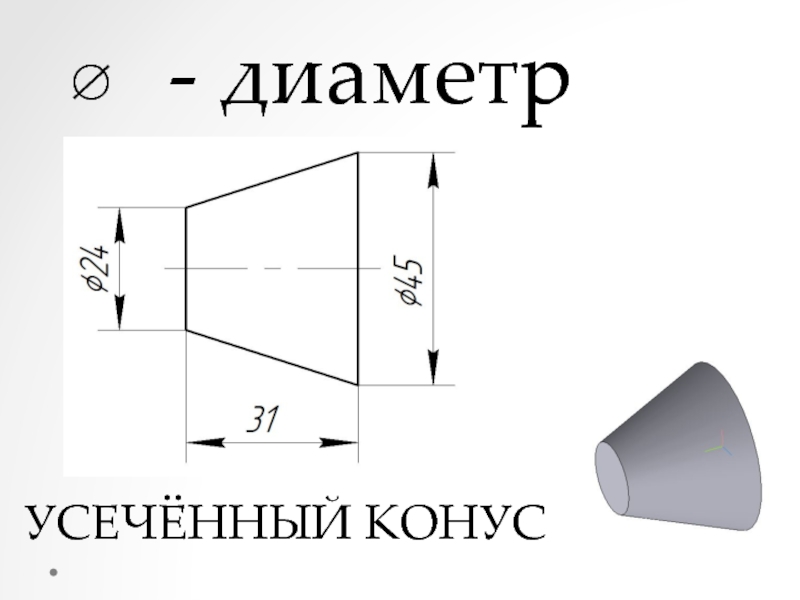

- 22. - диаметрУСЕЧЁННЫЙ КОНУС

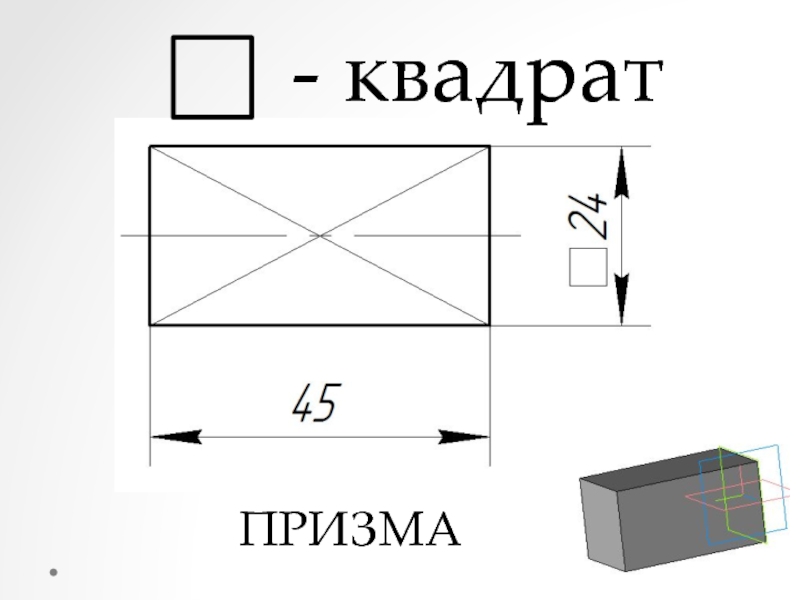

- 23. - квадратПРИЗМА

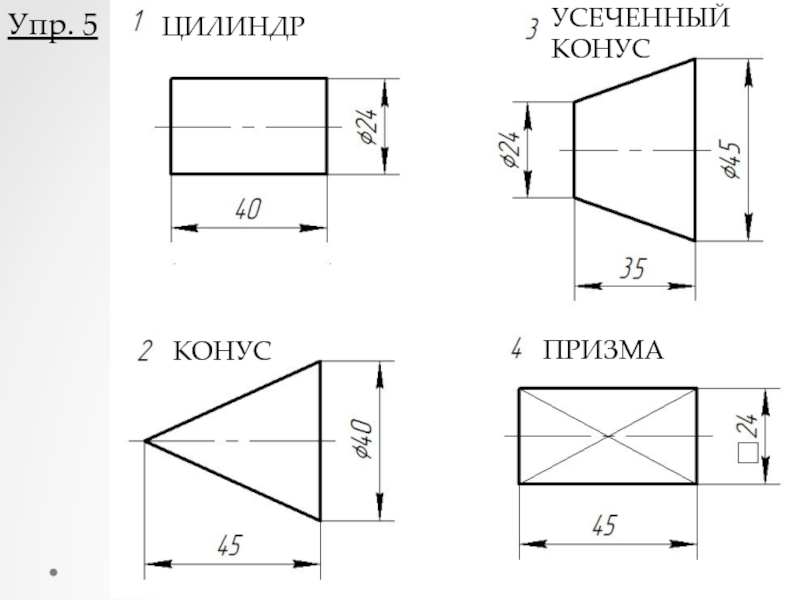

- 24. Упр. 5 ПРИЗМАУСЕЧЕННЫЙ КОНУСКОНУСЦИЛИНДР
- 25. Слайд 25
- 26. Слайд 26

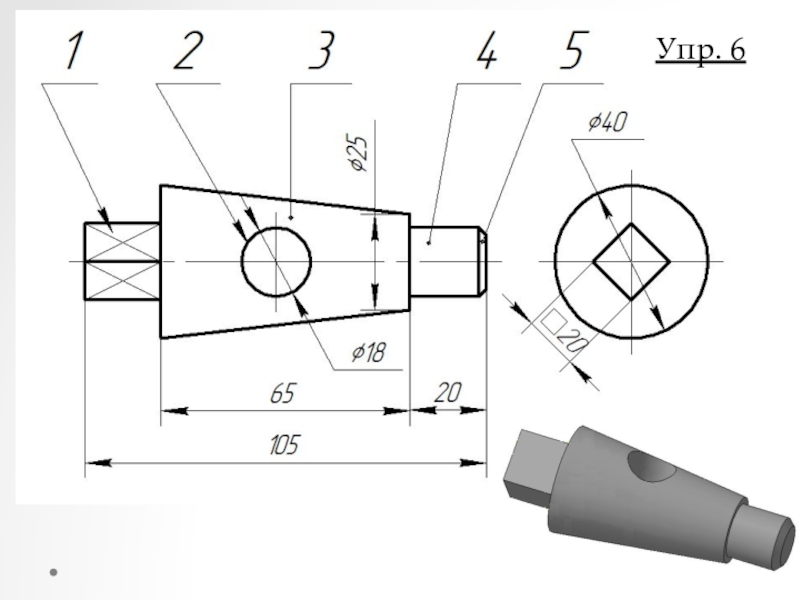

- 27. Упр. 6
- 28. Деталь цилиндрической формы, габаритные размеры которой 40мм
- 29. Деталь цилиндрической формы, габаритные размеры которой 40мм
- 30. (вариант 1):Деталь цилиндрической формы, габаритные размеры которой
- 31. Цель: Научиться читать чертежи, применяя правила проецирования

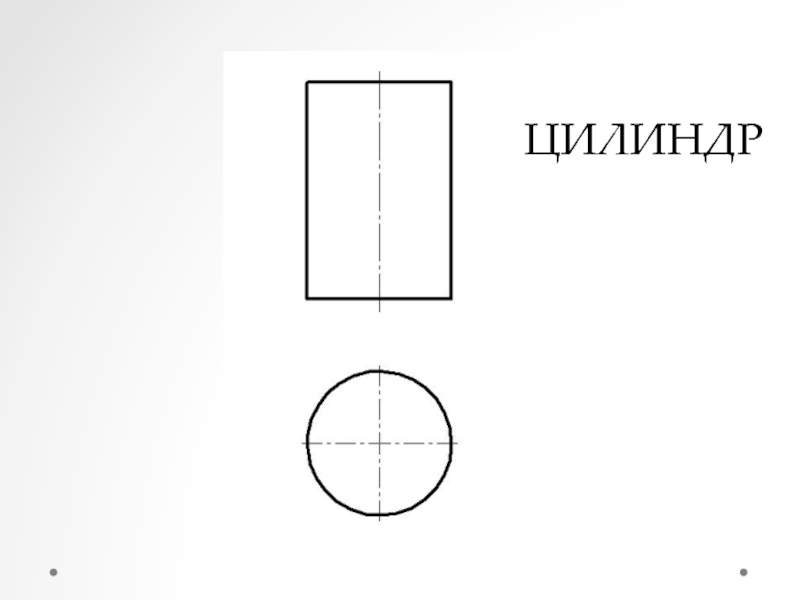

ЦИЛИНДР
Слайд 11Тема: Проекции геометрических тел. Чтение чертежей.
Цель: Научиться читать чертежи,
применяя правила
проецирования геометрических тел

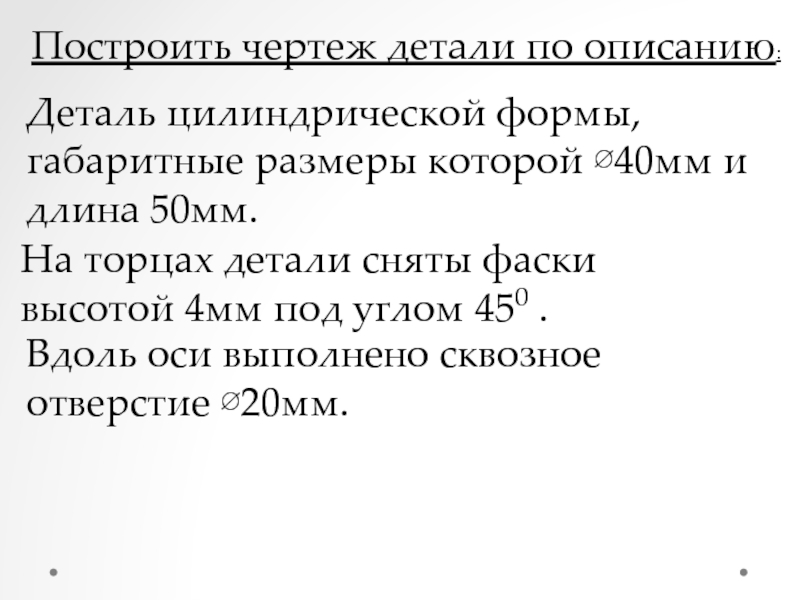

Слайд 28Деталь цилиндрической формы, габаритные размеры которой 40мм и длина 50мм.
На
торцах детали сняты фаски высотой 4мм под углом 450 .
Вдоль оси выполнено сквозное отверстие 20мм.
Построить чертеж детали по описанию:
Слайд 29Деталь цилиндрической формы, габаритные размеры которой 40мм и длина 50мм.
На
торцах детали сняты фаски высотой 4 мм под углом 450 .
Вдоль оси выполнено сквозное отверстие 20мм.
Построить чертеж детали по описанию:
Упр. 7

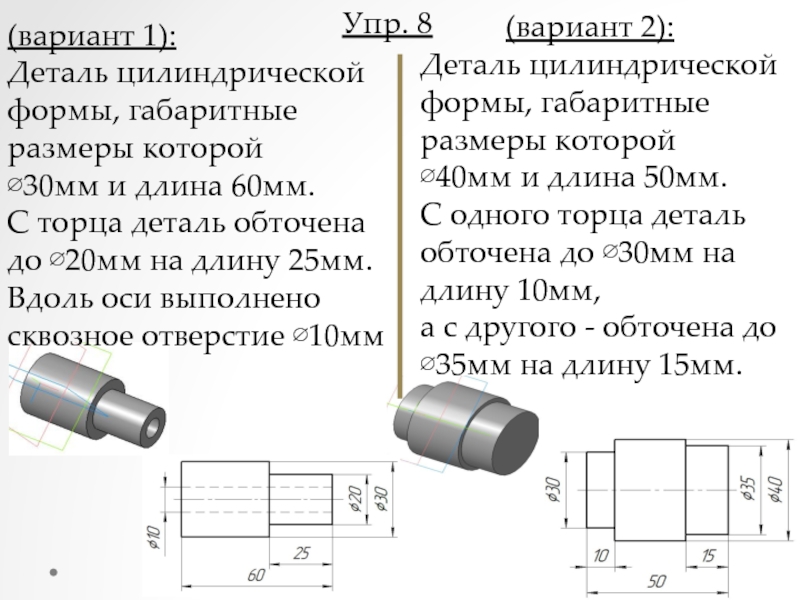

Слайд 30(вариант 1):
Деталь цилиндрической формы, габаритные размеры которой
30мм и длина 60мм.
С торца деталь обточена до 20мм на длину 25мм.
Вдоль оси выполнено сквозное отверстие 10мм
(вариант 2):
Деталь цилиндрической формы, габаритные размеры которой
40мм и длина 50мм.
С одного торца деталь обточена до 30мм на длину 10мм,
а с другого - обточена до 35мм на длину 15мм.
Упр. 8

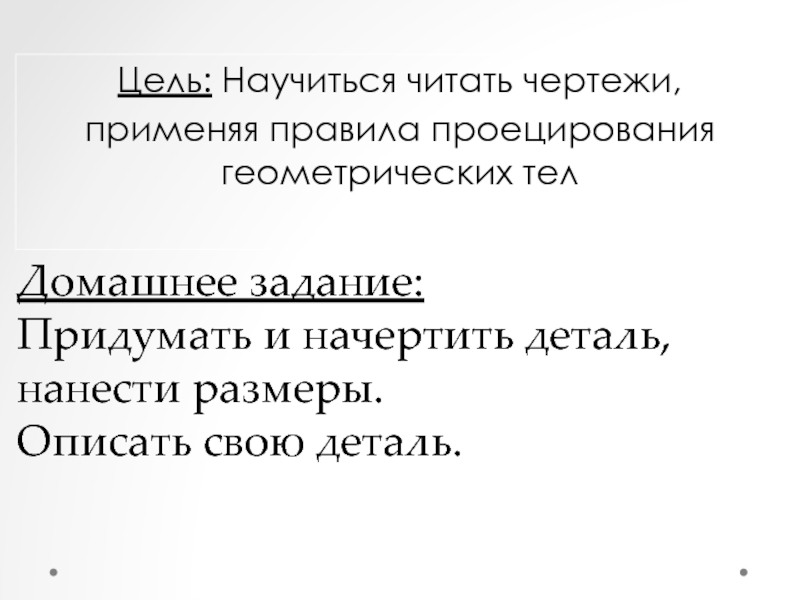

Слайд 31Цель: Научиться читать чертежи,
применяя правила проецирования геометрических тел
Домашнее задание:
Придумать
и начертить деталь, нанести размеры.
Описать свою деталь.
Описать свою деталь.
