Презентация, доклад по дисциплине Тамақтандыру кәсіпорындарында құрал-жабдықтары на тему Әмбебап жетектер
Содержание
- 1. Презентация по дисциплине Тамақтандыру кәсіпорындарында құрал-жабдықтары на тему Әмбебап жетектер
- 2. АСХАНАЛЫҚ ӘМБЕБАП ЖЕТЕКТЕРІ ЭЛЕКТРҚОЗҒАҒЫШТАН, РЕДУКТОРДАН ЖӘНЕ АУЫСТЫРМАЛЫ
- 3. Слайд 3
- 4. МАРКАСЫ П-0,6-1,1 ЖЕТЕГІ. БҰЛ ЖЕТЕК ЭЛЕКТІРҚОЗҒАҒЫШТАН ЖӘНЕ
- 5. А-ЖАЛПЫ КӨРІНІСІ;Ә-КИНЕМАТИКАЛЫҚ СҰЛБАСЫ; 1-КОРПУС;2-ЖЕТЕКШІ ТІСТЕГЕРІШ;3-ЭЛЕКТІРҚОЗҒАҒЫШ;4-ТІСТІ ДӨҢГЕЛЕК;5-АРАЛЫҚ БІЛІК;6-ТІСТЕГЕРІШ;7-ТІСТІ ДӨНГЕЛЕК;8-ЖҰМЫС БІЛІГІ
- 6. МАРКАСЫ П-11 ӘМБЕБАП ЖЕТЕГІ. БҰЛ ЖЕТЕКТІҢ ҚҰРАМЫНДА
- 7. 1-ЭЛЕКТІРҚОЗҒАҒЫШ БІЛІГІ;2-НЕГІЗГІ БІЛІК;3-МОЙЫНТІРЕК;4-ИРЕК ТІСТІ БЕРІЛІС БІЛІГІ;5-ИРЕК ТІСТІ ДӨҢГЕЛЕК
- 8. УММ-ПР ЖӘНЕ УММ-ПС ДЕП АТАЛАТЫН КІШІ ӨЛШЕМДІ ШАҒЫН ӘМБЕБАП ЖЕТЕКТЕР ЭЛЕКТІРҚОЗҒАҒЫШТАН,РЕДУКТОРДАН ТҰРАДЫ.
- 9. А-ЖАЛПЫ КӨРІНІСІ;Ә-КИНЕМАТИКАЛЫҚ СҰЛБАСЫ; 1-ЖАЛҒАНУ АРАСЫ;2-ЖҰМЫС БІЛІГІ;3-МОЙЫНТІРЕК;4-ТІСТІ ДӨҢГЕЛЕК;5-АРАЛЫҚ БІЛІК;6-ШКИВ;7-РАМА;8-ЭЛЕКТІРҚОЗҒАҒЫШ
- 10. МАРКАСЫ ПУВР-0,4 ДЕП АТАЛАТЫН ЖЕТЕК-ВАГОН МЕЙРАМХАНАЛАРЫНЫҢ АСХАНАЛАРЫНДА
АСХАНАЛЫҚ ӘМБЕБАП ЖЕТЕКТЕРІ ЭЛЕКТРҚОЗҒАҒЫШТАН, РЕДУКТОРДАН ЖӘНЕ АУЫСТЫРМАЛЫ АТҚАРУ МЕХАНИЗІМДЕРІН ЖАЛҒАУ ҚҰРЫЛЫМЫНАН ТҰРАДЫ. ҚАЗІРГІ КЕЗДЕГІ ТАМАҚТАНДЫРУ КІСІПОРЫНДАРЫНДА ӘМБЕБАП ЖЕТЕКТЕРДІҢ МЫНА ТҮРЛЕРІ КЕЗДЕСЕДІ: П-0,6-1,1; П-11; УММ; ПУВР-0,4. СОНЫМЕН БІРГЕ,ШЕТЕЛДІК ӘМБЕБАП ЖЕТЕКТЕРІ ДЕ ПАЙДАЛАНЫЛАДЫ.
Слайд 2

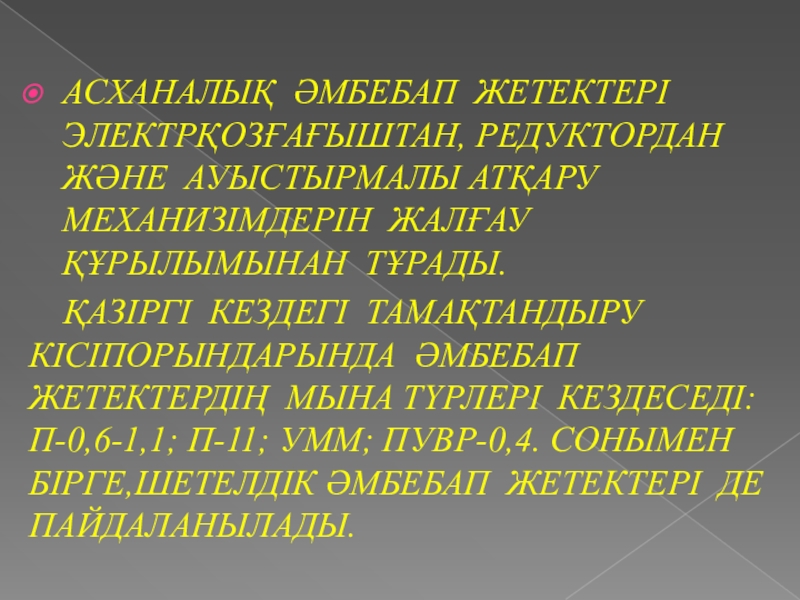

АСХАНАЛЫҚ ӘМБЕБАП ЖЕТЕКТЕРІ ЭЛЕКТРҚОЗҒАҒЫШТАН, РЕДУКТОРДАН ЖӘНЕ АУЫСТЫРМАЛЫ АТҚАРУ МЕХАНИЗІМДЕРІН ЖАЛҒАУ ҚҰРЫЛЫМЫНАН
ТҰРАДЫ.
ҚАЗІРГІ КЕЗДЕГІ ТАМАҚТАНДЫРУ КІСІПОРЫНДАРЫНДА ӘМБЕБАП ЖЕТЕКТЕРДІҢ МЫНА ТҮРЛЕРІ КЕЗДЕСЕДІ: П-0,6-1,1; П-11; УММ; ПУВР-0,4. СОНЫМЕН БІРГЕ,ШЕТЕЛДІК ӘМБЕБАП ЖЕТЕКТЕРІ ДЕ ПАЙДАЛАНЫЛАДЫ.
ҚАЗІРГІ КЕЗДЕГІ ТАМАҚТАНДЫРУ КІСІПОРЫНДАРЫНДА ӘМБЕБАП ЖЕТЕКТЕРДІҢ МЫНА ТҮРЛЕРІ КЕЗДЕСЕДІ: П-0,6-1,1; П-11; УММ; ПУВР-0,4. СОНЫМЕН БІРГЕ,ШЕТЕЛДІК ӘМБЕБАП ЖЕТЕКТЕРІ ДЕ ПАЙДАЛАНЫЛАДЫ.

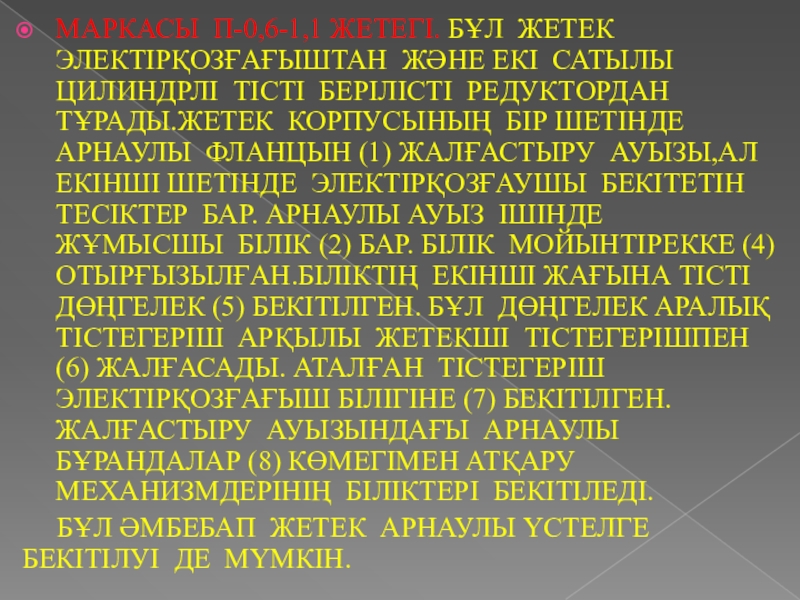

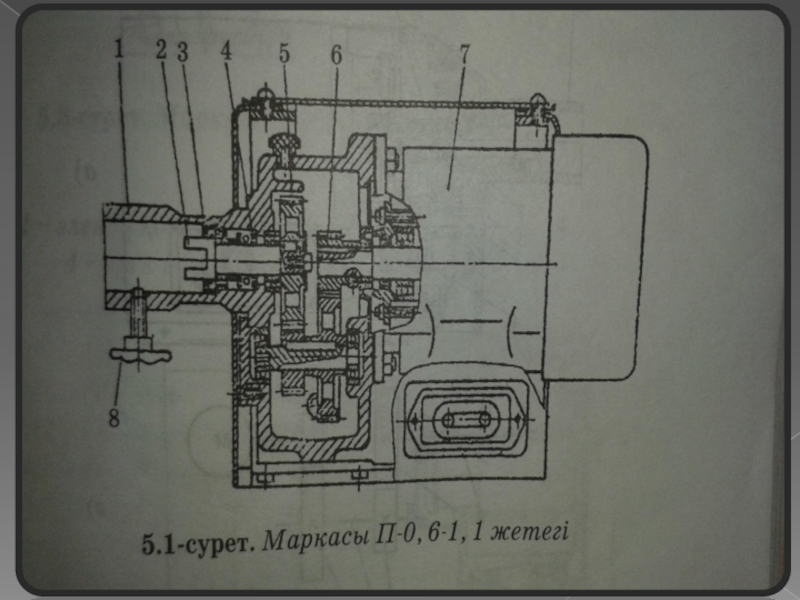

Слайд 4МАРКАСЫ П-0,6-1,1 ЖЕТЕГІ. БҰЛ ЖЕТЕК ЭЛЕКТІРҚОЗҒАҒЫШТАН ЖӘНЕ ЕКІ САТЫЛЫ ЦИЛИНДРЛІ ТІСТІ
БЕРІЛІСТІ РЕДУКТОРДАН ТҰРАДЫ.ЖЕТЕК КОРПУСЫНЫҢ БІР ШЕТІНДЕ АРНАУЛЫ ФЛАНЦЫН (1) ЖАЛҒАСТЫРУ АУЫЗЫ,АЛ ЕКІНШІ ШЕТІНДЕ ЭЛЕКТІРҚОЗҒАУШЫ БЕКІТЕТІН ТЕСІКТЕР БАР. АРНАУЛЫ АУЫЗ ІШІНДЕ ЖҰМЫСШЫ БІЛІК (2) БАР. БІЛІК МОЙЫНТІРЕККЕ (4) ОТЫРҒЫЗЫЛҒАН.БІЛІКТІҢ ЕКІНШІ ЖАҒЫНА ТІСТІ ДӨҢГЕЛЕК (5) БЕКІТІЛГЕН. БҰЛ ДӨҢГЕЛЕК АРАЛЫҚ ТІСТЕГЕРІШ АРҚЫЛЫ ЖЕТЕКШІ ТІСТЕГЕРІШПЕН (6) ЖАЛҒАСАДЫ. АТАЛҒАН ТІСТЕГЕРІШ ЭЛЕКТІРҚОЗҒАҒЫШ БІЛІГІНЕ (7) БЕКІТІЛГЕН. ЖАЛҒАСТЫРУ АУЫЗЫНДАҒЫ АРНАУЛЫ БҰРАНДАЛАР (8) КӨМЕГІМЕН АТҚАРУ МЕХАНИЗМДЕРІНІҢ БІЛІКТЕРІ БЕКІТІЛЕДІ.
БҰЛ ӘМБЕБАП ЖЕТЕК АРНАУЛЫ ҮСТЕЛГЕ БЕКІТІЛУІ ДЕ МҮМКІН.
БҰЛ ӘМБЕБАП ЖЕТЕК АРНАУЛЫ ҮСТЕЛГЕ БЕКІТІЛУІ ДЕ МҮМКІН.

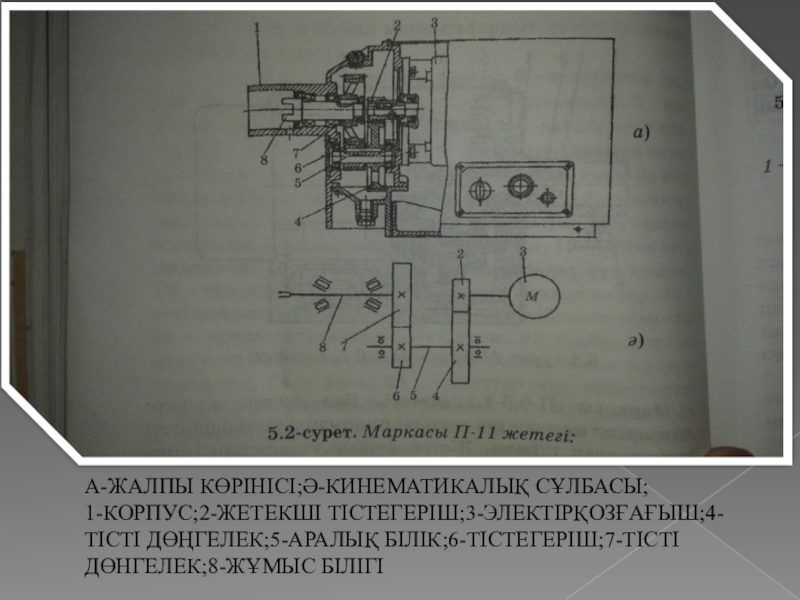

Слайд 5А-ЖАЛПЫ КӨРІНІСІ;Ә-КИНЕМАТИКАЛЫҚ СҰЛБАСЫ;
1-КОРПУС;2-ЖЕТЕКШІ ТІСТЕГЕРІШ;3-ЭЛЕКТІРҚОЗҒАҒЫШ;4-ТІСТІ ДӨҢГЕЛЕК;5-АРАЛЫҚ БІЛІК;6-ТІСТЕГЕРІШ;7-ТІСТІ ДӨНГЕЛЕК;8-ЖҰМЫС БІЛІГІ

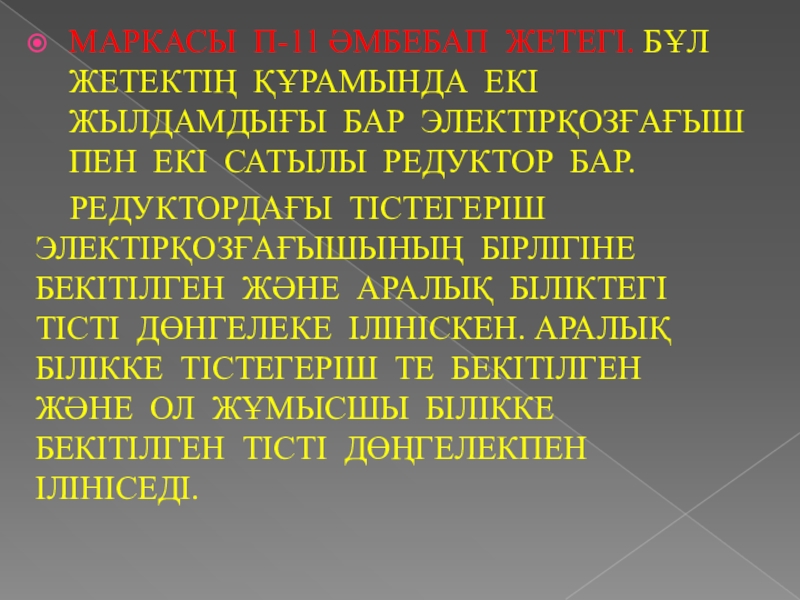

Слайд 6МАРКАСЫ П-11 ӘМБЕБАП ЖЕТЕГІ. БҰЛ ЖЕТЕКТІҢ ҚҰРАМЫНДА ЕКІ ЖЫЛДАМДЫҒЫ БАР ЭЛЕКТІРҚОЗҒАҒЫШ
ПЕН ЕКІ САТЫЛЫ РЕДУКТОР БАР.
РЕДУКТОРДАҒЫ ТІСТЕГЕРІШ ЭЛЕКТІРҚОЗҒАҒЫШЫНЫҢ БІРЛІГІНЕ БЕКІТІЛГЕН ЖӘНЕ АРАЛЫҚ БІЛІКТЕГІ ТІСТІ ДӨНГЕЛЕКЕ ІЛІНІСКЕН. АРАЛЫҚ БІЛІККЕ ТІСТЕГЕРІШ ТЕ БЕКІТІЛГЕН ЖӘНЕ ОЛ ЖҰМЫСШЫ БІЛІККЕ БЕКІТІЛГЕН ТІСТІ ДӨҢГЕЛЕКПЕН ІЛІНІСЕДІ.
РЕДУКТОРДАҒЫ ТІСТЕГЕРІШ ЭЛЕКТІРҚОЗҒАҒЫШЫНЫҢ БІРЛІГІНЕ БЕКІТІЛГЕН ЖӘНЕ АРАЛЫҚ БІЛІКТЕГІ ТІСТІ ДӨНГЕЛЕКЕ ІЛІНІСКЕН. АРАЛЫҚ БІЛІККЕ ТІСТЕГЕРІШ ТЕ БЕКІТІЛГЕН ЖӘНЕ ОЛ ЖҰМЫСШЫ БІЛІККЕ БЕКІТІЛГЕН ТІСТІ ДӨҢГЕЛЕКПЕН ІЛІНІСЕДІ.

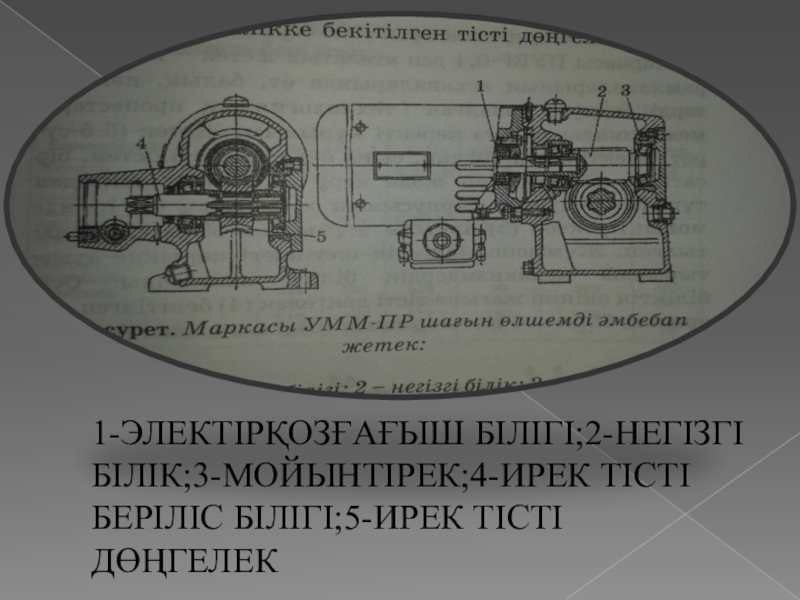

Слайд 71-ЭЛЕКТІРҚОЗҒАҒЫШ БІЛІГІ;2-НЕГІЗГІ БІЛІК;3-МОЙЫНТІРЕК;4-ИРЕК ТІСТІ БЕРІЛІС БІЛІГІ;5-ИРЕК ТІСТІ ДӨҢГЕЛЕК

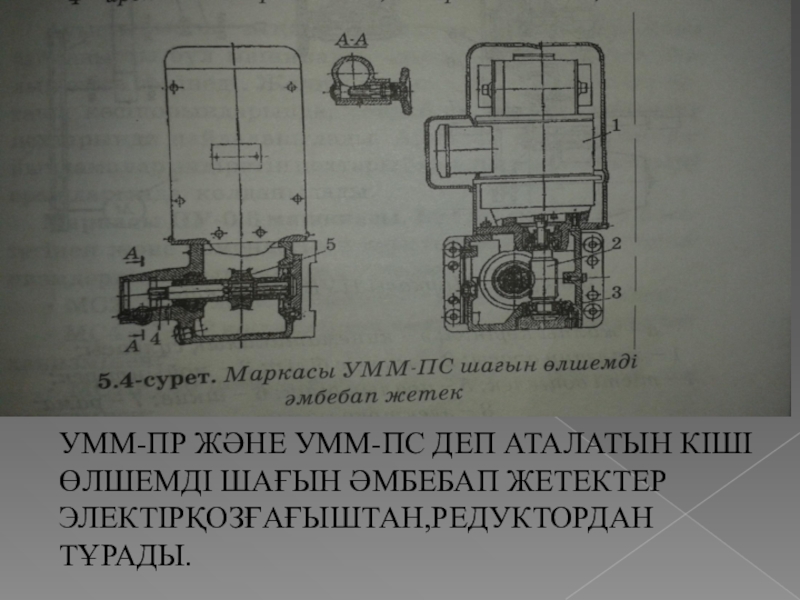

Слайд 8УММ-ПР ЖӘНЕ УММ-ПС ДЕП АТАЛАТЫН КІШІ ӨЛШЕМДІ ШАҒЫН ӘМБЕБАП ЖЕТЕКТЕР ЭЛЕКТІРҚОЗҒАҒЫШТАН,РЕДУКТОРДАН
ТҰРАДЫ.

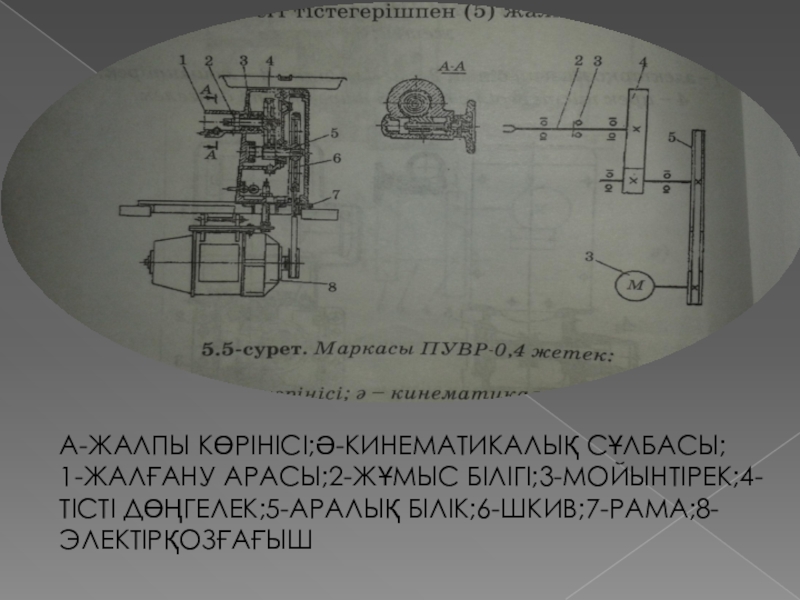

Слайд 9А-ЖАЛПЫ КӨРІНІСІ;Ә-КИНЕМАТИКАЛЫҚ СҰЛБАСЫ;
1-ЖАЛҒАНУ АРАСЫ;2-ЖҰМЫС БІЛІГІ;3-МОЙЫНТІРЕК;4-ТІСТІ ДӨҢГЕЛЕК;5-АРАЛЫҚ БІЛІК;6-ШКИВ;7-РАМА;8-ЭЛЕКТІРҚОЗҒАҒЫШ

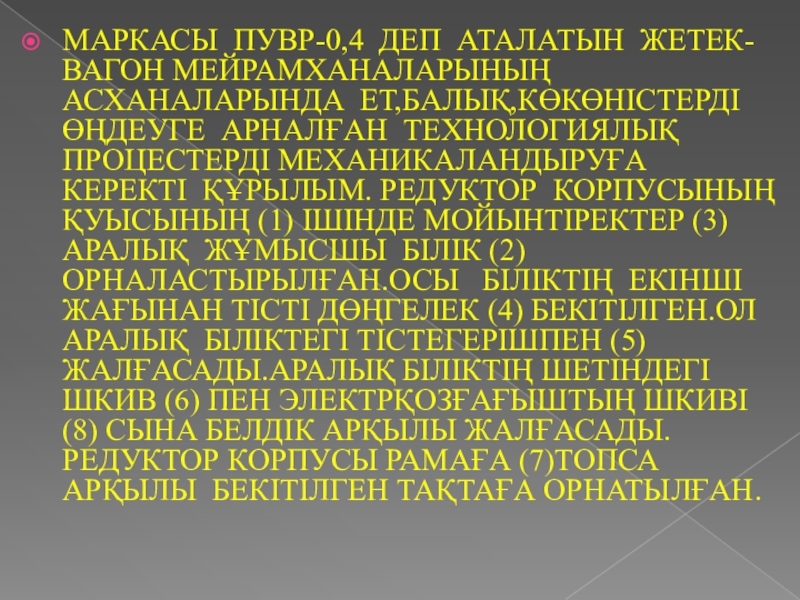

Слайд 10МАРКАСЫ ПУВР-0,4 ДЕП АТАЛАТЫН ЖЕТЕК-ВАГОН МЕЙРАМХАНАЛАРЫНЫҢ АСХАНАЛАРЫНДА ЕТ,БАЛЫҚ,КӨКӨНІСТЕРДІ ӨҢДЕУГЕ АРНАЛҒАН ТЕХНОЛОГИЯЛЫҚ
ПРОЦЕСТЕРДІ МЕХАНИКАЛАНДЫРУҒА КЕРЕКТІ ҚҰРЫЛЫМ. РЕДУКТОР КОРПУСЫНЫҢ ҚУЫСЫНЫҢ (1) ІШІНДЕ МОЙЫНТІРЕКТЕР (3) АРАЛЫҚ ЖҰМЫСШЫ БІЛІК (2) ОРНАЛАСТЫРЫЛҒАН.ОСЫ БІЛІКТІҢ ЕКІНШІ ЖАҒЫНАН ТІСТІ ДӨҢГЕЛЕК (4) БЕКІТІЛГЕН.ОЛ АРАЛЫҚ БІЛІКТЕГІ ТІСТЕГЕРІШПЕН (5) ЖАЛҒАСАДЫ.АРАЛЫҚ БІЛІКТІҢ ШЕТІНДЕГІ ШКИВ (6) ПЕН ЭЛЕКТРҚОЗҒАҒЫШТЫҢ ШКИВІ (8) СЫНА БЕЛДІК АРҚЫЛЫ ЖАЛҒАСАДЫ.РЕДУКТОР КОРПУСЫ РАМАҒА (7)ТОПСА АРҚЫЛЫ БЕКІТІЛГЕН ТАҚТАҒА ОРНАТЫЛҒАН.
