Слайд 1 Низкоуглеродистые стали

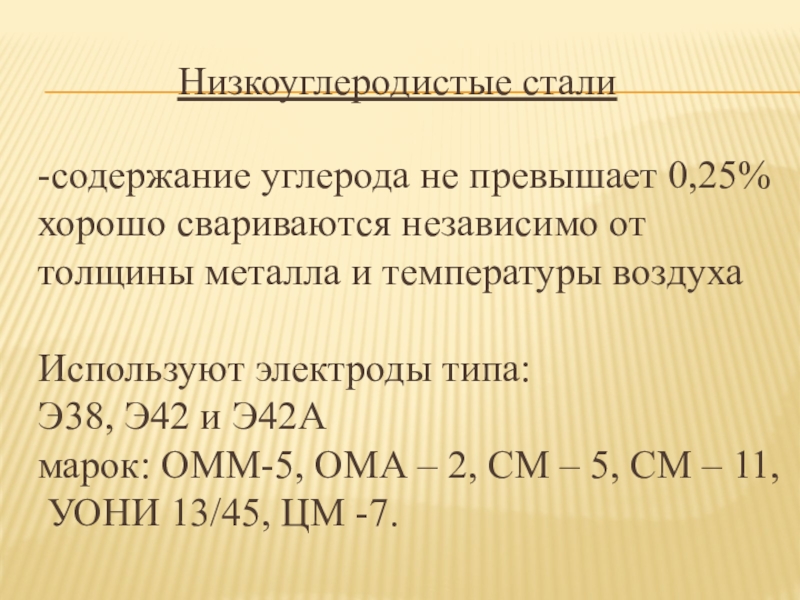

Слайд 2

Низкоуглеродистые стали -содержание углерода не превышает 0,25% хорошо свариваются независимо от толщины металла и температуры воздуха Используют электроды типа: Э38, Э42 и Э42А марок: ОММ-5, ОМА – 2, СМ – 5, СМ – 11, УОНИ 13/45, ЦМ -7.

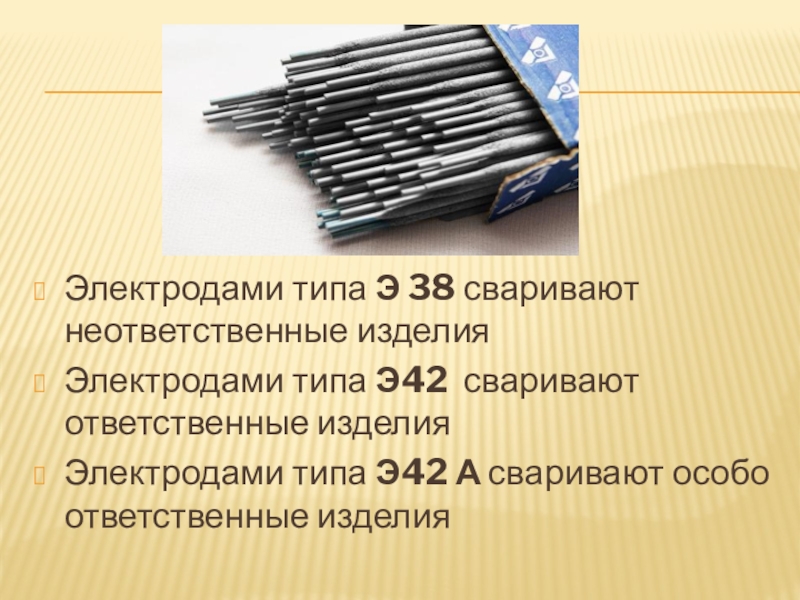

Слайд 3Электродами типа Э 38 сваривают неответственные изделия
Электродами типа Э42 сваривают ответственные

изделия
Электродами типа Э42 А сваривают особо ответственные изделия

Электродами типа Э 38 сваривают неответственные изделияЭлектродами типа Э42 сваривают ответственные изделияЭлектродами типа Э42 А сваривают особо

Слайд 4Электроды типа Э46 и Э46А применяют
-при сварке изделий из толстых

листов,
-в неудобных для сварщика положениях,
-в монтажных условиях, на строительных площадках

Электроды типа Э46 и Э46А применяют -при сварке изделий из толстых листов, -в неудобных для сварщика положениях,

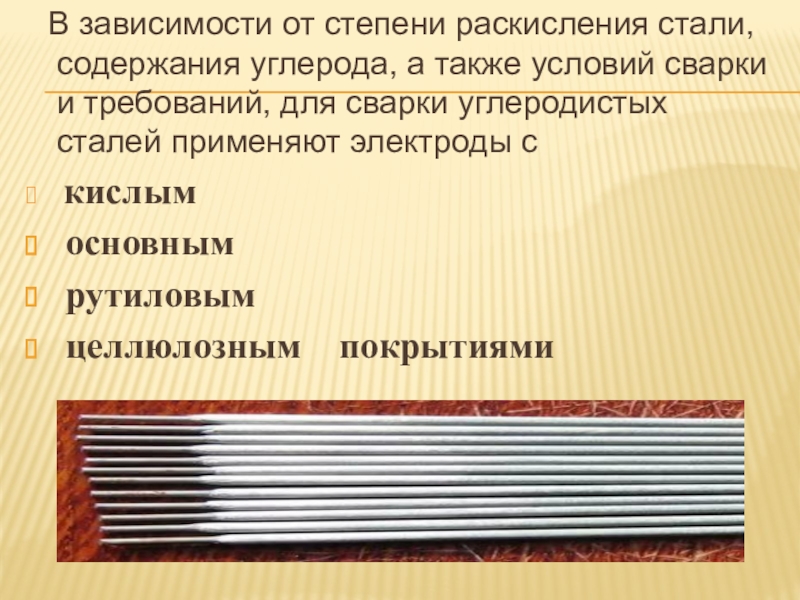

Слайд 5 В зависимости от степени раскисления стали, содержания углерода, а

также условий сварки и требований, для сварки углеродистых сталей применяют электроды с
кислым
основным
рутиловым
целлюлозным покрытиями

В зависимости от степени раскисления стали, содержания углерода, а также условий сварки и требований, для

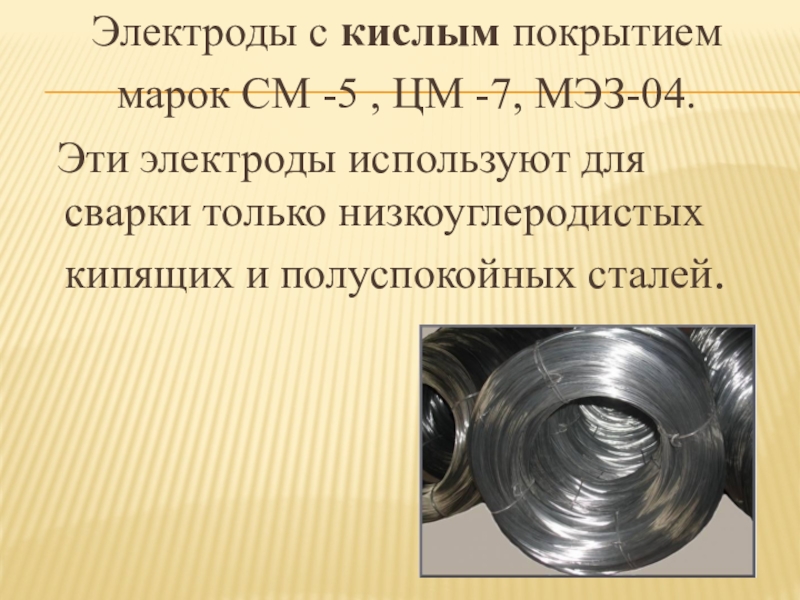

Слайд 6Электроды с кислым покрытием
марок СМ -5 , ЦМ -7, МЭЗ-04.

Эти электроды используют для сварки только низкоуглеродистых кипящих и полуспокойных сталей.

Электроды с кислым покрытием марок СМ -5 , ЦМ -7, МЭЗ-04. Эти электроды используют для сварки только

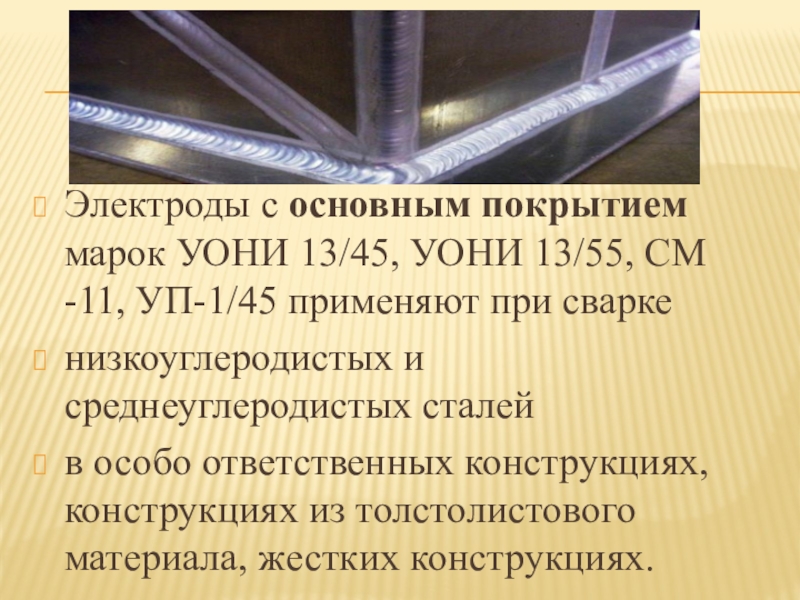

Слайд 7Электроды с основным покрытием марок УОНИ 13/45, УОНИ 13/55, СМ -11,

УП-1/45 применяют при сварке
низкоуглеродистых и среднеуглеродистых сталей
в особо ответственных конструкциях, конструкциях из толстолистового материала, жестких конструкциях.

Электроды с основным покрытием марок УОНИ 13/45, УОНИ 13/55, СМ -11, УП-1/45 применяют при сварке низкоуглеродистых и

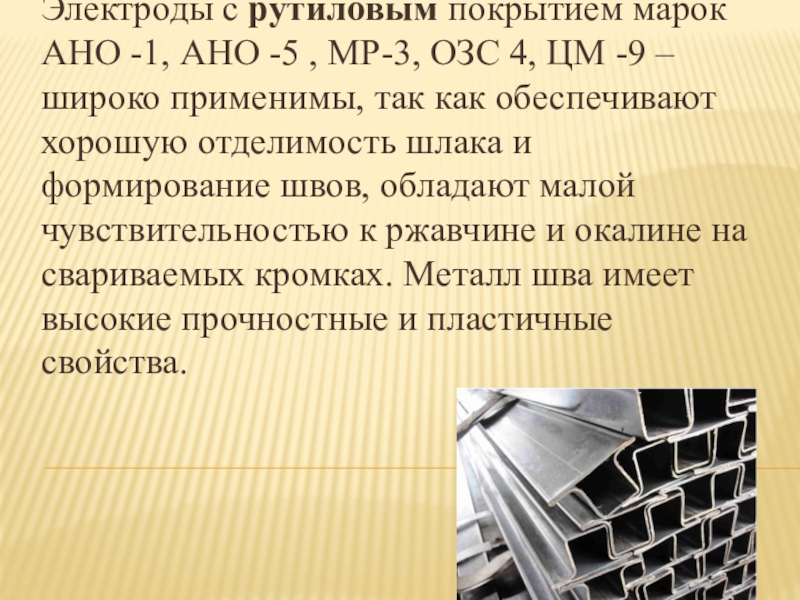

Слайд 8Электроды с рутиловым покрытием марок АНО -1, АНО -5 , МР-3,

ОЗС 4, ЦМ -9 – широко применимы, так как обеспечивают хорошую отделимость шлака и формирование швов, обладают малой чувствительностью к ржавчине и окалине на свариваемых кромках. Металл шва имеет высокие прочностные и пластичные свойства.
