поверхности нагрева. Осмотр обычно проводится после наружной очистки поверхности нагрева до гидравлического испытания котла и во время испытания. Состояние труб поверхности нагрева котла и пароперегревателя проверяют шаблонами, чтобы выявить изменения диаметра труб, которые могут произойти из-за чрезмерного их перегрева. Максимальное увеличение диаметра кипятильных труб не должно превышать 5%, а труб пароперегревателя — 3,5%.

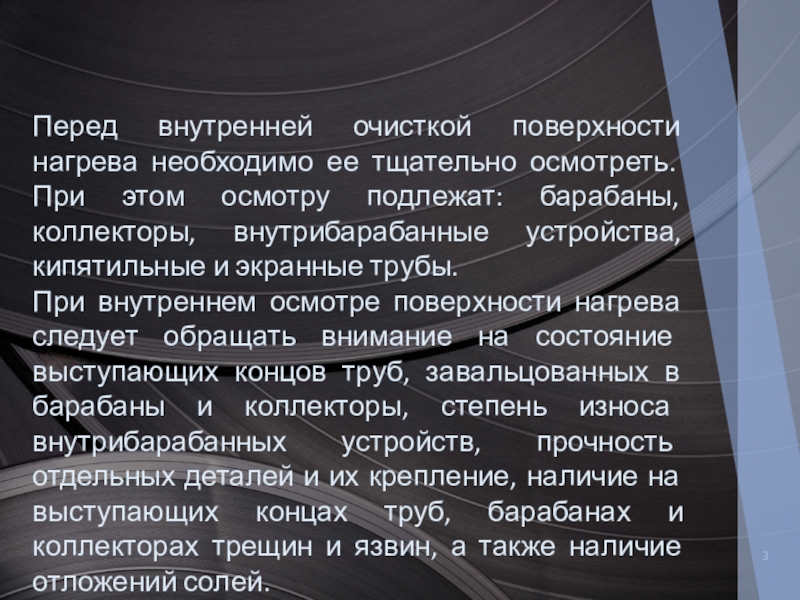

осмотру подлежат: барабаны, коллекторы, внутрибарабанные устройства, кипятильные и экранные трубы.
При внутреннем осмотре поверхности нагрева следует обращать внимание на состояние выступающих концов труб, завальцованных в барабаны и коллекторы, степень износа внутрибарабанных устройств, прочность отдельных деталей и их крепление, наличие на выступающих концах труб, барабанах и коллекторах трещин и язвин, а также наличие отложений солей.

со следующими повреждениями: деформация экранных труб и змеевиков пароперегревателя, нарушение плотности вальцовочных соединений, неплотности в сварных стыках, механические повреждения экранных и кипятильных труб, коррозия наружной поверхности труб, местное раздутие (выпучины) труб, трещины на поверхности труб, защемление барабанов и коллекторов экранных труб.

трубы имеют настолько значительные деформации, что обрываются промежуточные крепления. В этом случае выправить трубу регулировкой натяжения креплений чаще всего не удается: ее выправляют нагревом в двух местах при одновременном натяге промежуточных креплений. Иногда бывает проще вырезать деформированный участок и вварить вставку из новой трубы. Максимальное отклонение труб по шагу одного и того же ряда не должно превышать 5 мм, а по выходу из плоскости общего ряда — 10 мм.
Деформированные петли змеевиков пароперегревателя иногда не удается выправить даже при подогреве горелками. Тогда вырезают отдельные витки, и затем приваривают их после правки.

только вследствие нарушения нормального режима эксплуатации котла. Например, при питании котла холодной водой, частых пусках и остановках, ускоренном охлаждении или растопке, чрезмерном понижении уровня воды в котле.
Неплотности вальцовочных соединений в пароперегревателе встречаются часто, особенно у коллекторов перегретого пара. Ликвидируют неплотности вальцовочных соединений подвальцовкой. Если подвальцовкой не удается устранить течь, то дефектный конец трубы отрезают и удаляют из отверстия, вваривая новый конец, который развальцовывают.

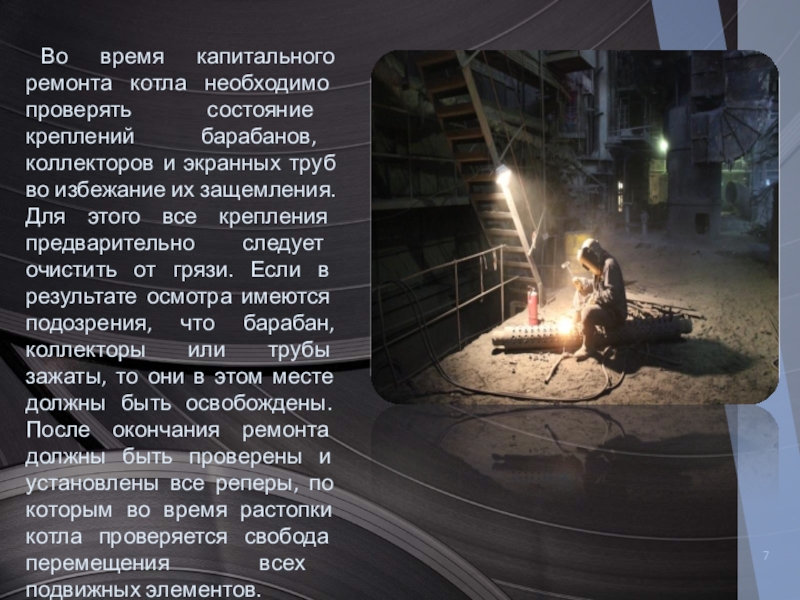

коллекторов и экранных труб во избежание их защемления. Для этого все крепления предварительно следует очистить от грязи. Если в результате осмотра имеются подозрения, что барабан, коллекторы или трубы зажаты, то они в этом месте должны быть освобождены. После окончания ремонта должны быть проверены и установлены все реперы, по которым во время растопки котла проверяется свобода перемещения всех подвижных элементов.

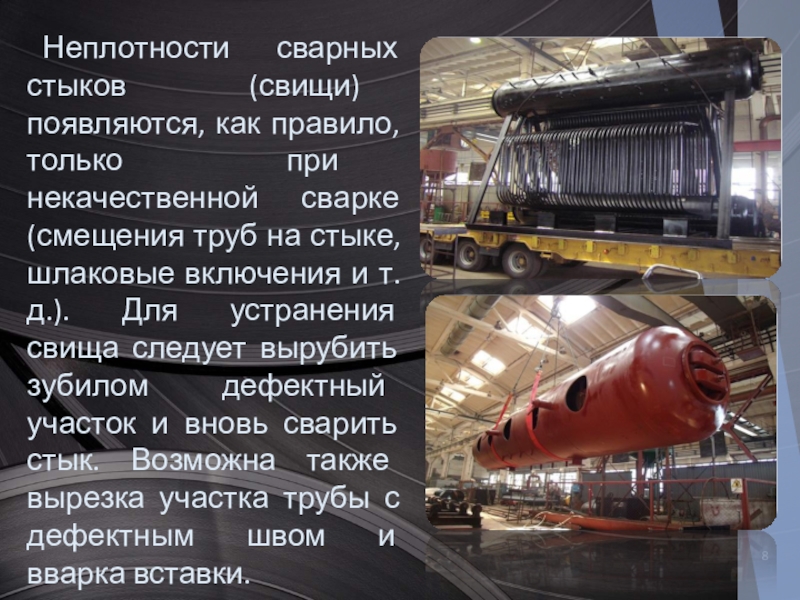

(смещения труб на стыке, шлаковые включения и т. д.). Для устранения свища следует вырубить зубилом дефектный участок и вновь сварить стык. Возможна также вырезка участка трубы с дефектным швом и вварка вставки.

ударов падающих кирпичей обмуровки, а также от случайного удара инструментом при монтаже или ремонте котлоагрегата. Механические повреждения труб устраняют, вырезая дефектный участок и вваривая вставку.
