Презентация, доклад по дисциплине Процессы и аппараты тема Центробежный насос
Содержание

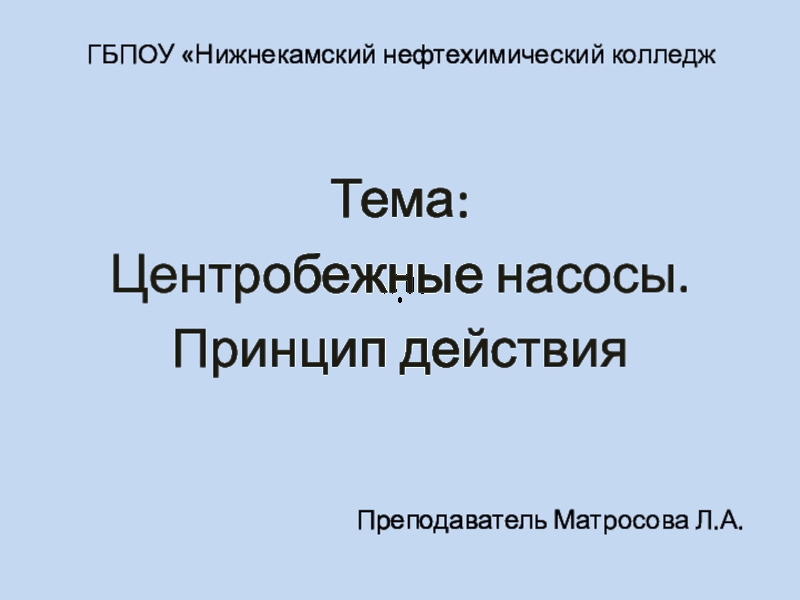

- 1. Презентация по дисциплине Процессы и аппараты тема Центробежный насос
- 2. Схема центробежного насоса
- 3. Слайд 3
- 4. 1. Рабочие колеса Предназначены для преобразования
- 5. Рабочие колеса закрытого типа
- 6. Колесо закрытого типа с двусторонним входом жидкостиСостоит
- 7. Рабочие колеса открытого типаПрименяют при перекачивании веществ,
- 8. Корпус Предназначен для объединения всех неподвижных
- 9. Подшипники Подшипниками называются опорные устройства,
- 10. Уплотнения валов Предназначены для предотвращения утечки
- 11. Соединительные муфты Предназначены для передачи вращательного
- 12. Классификация центробежных насосов1. По количеству рабочих колес:А) одноступенчатые Б) многоступенчатые.
- 13. Классификация центробежных насосов 2. По условиям
- 14. Классификация центробежных насосов3. По расположению вала
- 15. Классификация центробежных насосов4. По роду перекачиваемой жидкости: А) водяные,Б) кислотные, В) щелочные,Г) нефтяные и др.;
- 16. Классификация центробежных насосов5. По особенностям конструкции:А) консольные

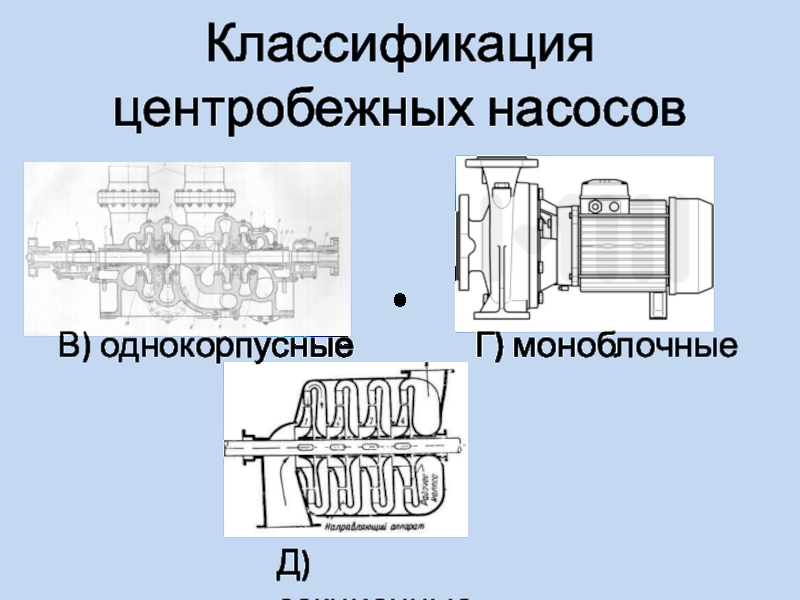

- 17. Классификация центробежных насосовВ) однокорпусные Г) моноблочные Д) секционные
- 18. Классификация центробежных насосов1. По количеству рабочих колес:А)
Схема центробежного насоса
Слайд 3 В наполненном водой корпусе и всасывающем
трубопроводе приводится во вращение рабочее колесо.
Возникающая при его вращении центробежная сила приводит к вытеснению воды от центра колеса к его периферийным участкам.
Там создается повышенное давление, которое начинает вытеснять жидкость в напорный трубопровод.
Понижение давления в центре рабочего колеса вызывает поступление жидкости в насос через всасывающий водопровод.
Таким образом осуществляется работа по непрерывной подаче жидкости центробежным насосом.
А
Принцип действия
Слайд 41. Рабочие колеса
Предназначены для преобразования механической энергии(работы)вала насоса в
кинетическую и потенциальную энергии подаваемой насосом жидкости.
Рабочие колеса делятся на: закрытые, открытые.
Рабочие колеса делятся на: закрытые, открытые.

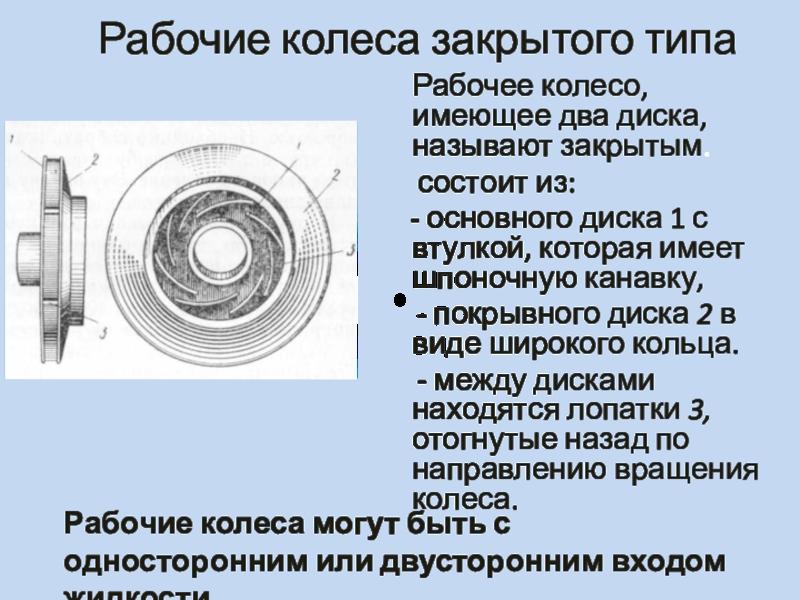

Слайд 5 Рабочие колеса закрытого типа
Рабочее колесо, имеющее два
диска, называют закрытым.
состоит из:
- основного диска 1 с втулкой, которая имеет шпоночную канавку,
- покрывного диска 2 в виде широкого кольца.
- между дисками находятся лопатки 3, отогнутые назад по направлению вращения колеса.
состоит из:
- основного диска 1 с втулкой, которая имеет шпоночную канавку,
- покрывного диска 2 в виде широкого кольца.
- между дисками находятся лопатки 3, отогнутые назад по направлению вращения колеса.
Рабочие колеса могут быть с односторонним или двусторонним входом жидкости.

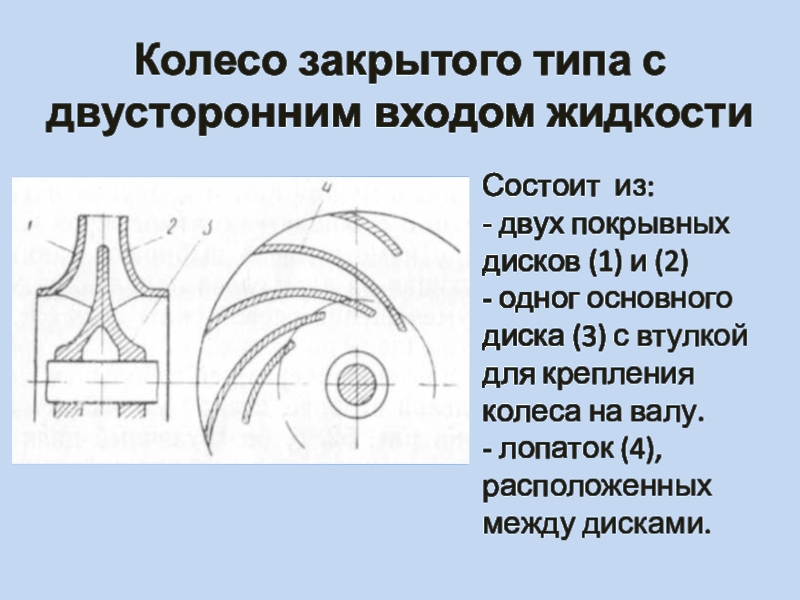

Слайд 6Колесо закрытого типа с двусторонним входом жидкости
Состоит из:
- двух покрывных дисков
(1) и (2)
- одног основного диска (3) с втулкой для крепления колеса на валу.
- лопаток (4), расположенных между дисками.
- одног основного диска (3) с втулкой для крепления колеса на валу.
- лопаток (4), расположенных между дисками.

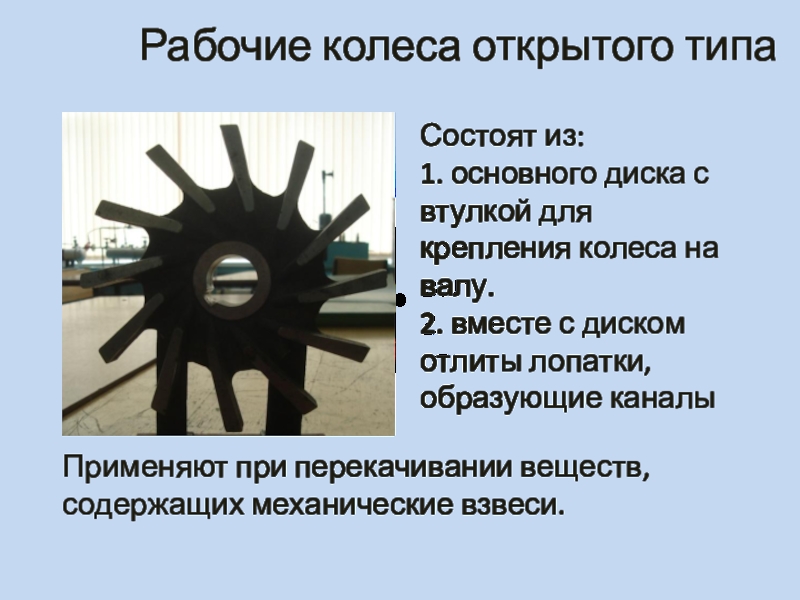

Слайд 7Рабочие колеса открытого типа
Применяют при перекачивании веществ,
содержащих механические взвеси.
Состоят
из:
1. основного диска с втулкой для крепления колеса на валу.
2. вместе с диском отлиты лопатки, образующие каналы
1. основного диска с втулкой для крепления колеса на валу.
2. вместе с диском отлиты лопатки, образующие каналы

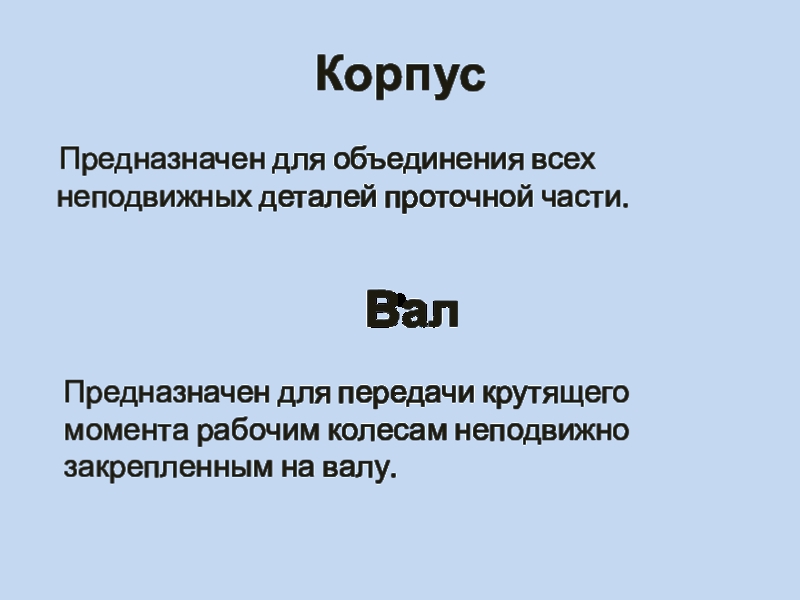

Слайд 8Корпус
Предназначен для объединения всех неподвижных деталей проточной части.
Вал
Предназначен для
передачи крутящего момента рабочим колесам неподвижно закрепленным на валу.
Слайд 9Подшипники
Подшипниками называются опорные устройства, предназначенные для поддержания валов.
Различают подшипники качения и подшипники скольжения.
качения скольжения
качения скольжения
Слайд 10Уплотнения валов
Предназначены для предотвращения утечки жидкости через зазоры при
сопряжении вращающихся и неподвижных частей насоса. Устанавливают в местах выхода вала из корпуса насоса.
Уплотнения бывают:
сальниковые и торцовые
Уплотнения бывают:
сальниковые и торцовые

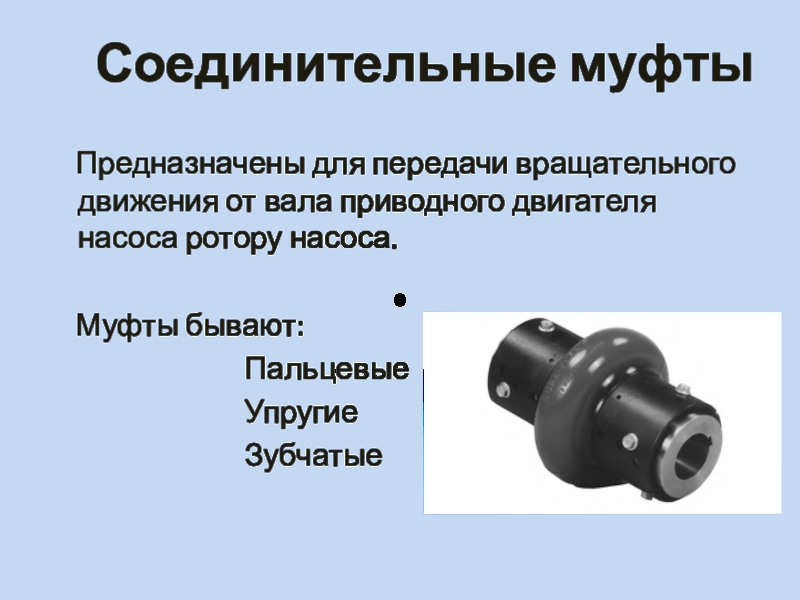

Слайд 11Соединительные муфты
Предназначены для передачи вращательного движения от вала приводного
двигателя насоса ротору насоса.
Муфты бывают:
Пальцевые
Упругие
Зубчатые
Муфты бывают:
Пальцевые
Упругие
Зубчатые

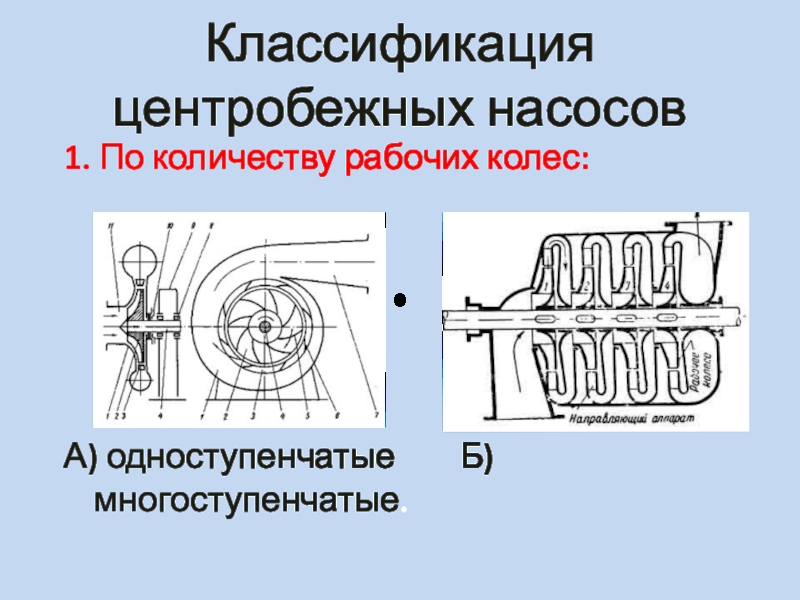

Слайд 12Классификация центробежных насосов
1. По количеству рабочих колес:
А) одноступенчатые
Б) многоступенчатые.

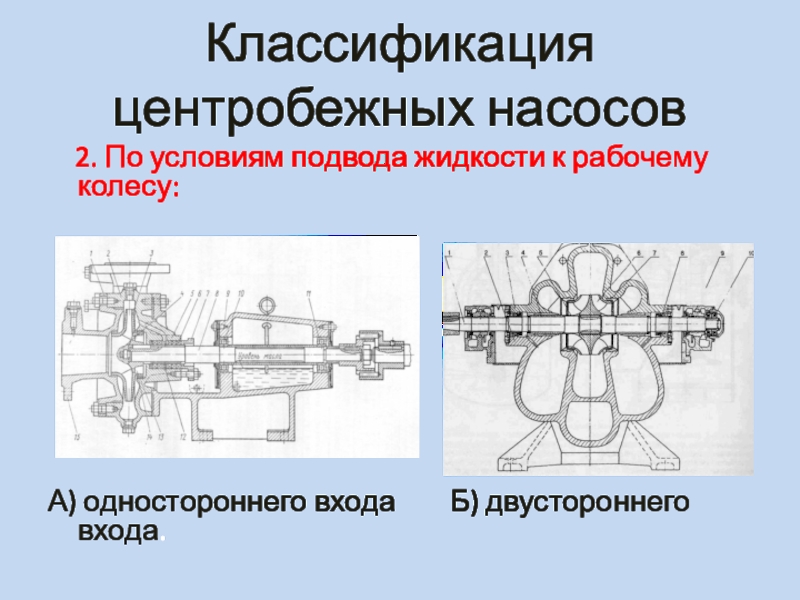

Слайд 13Классификация центробежных насосов
2. По условиям подвода жидкости к рабочему
колесу:
А) одностороннего входа Б) двустороннего входа.
А) одностороннего входа Б) двустороннего входа.

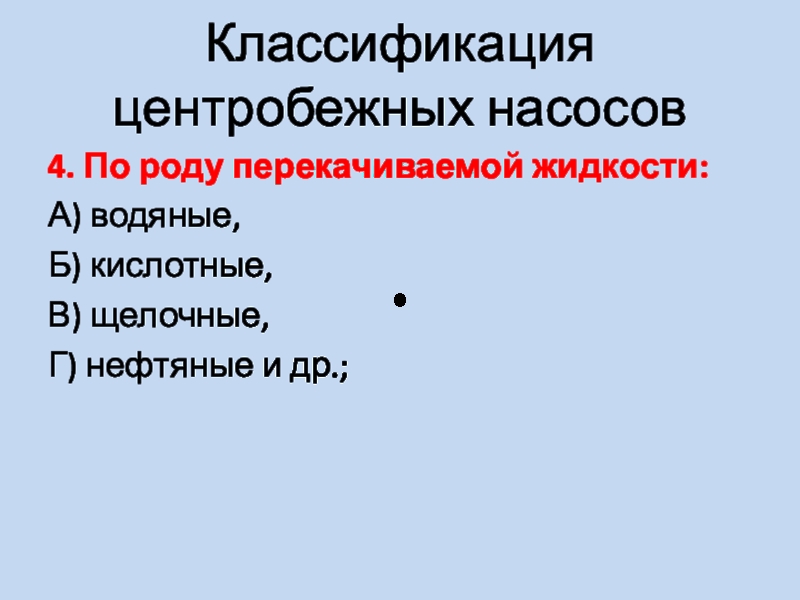

Слайд 15Классификация центробежных насосов
4. По роду перекачиваемой жидкости:
А) водяные,
Б) кислотные,
В)
щелочные,
Г) нефтяные и др.;
Г) нефтяные и др.;
Слайд 16Классификация центробежных насосов
5. По особенностям конструкции:
А) консольные
Б) герметичные

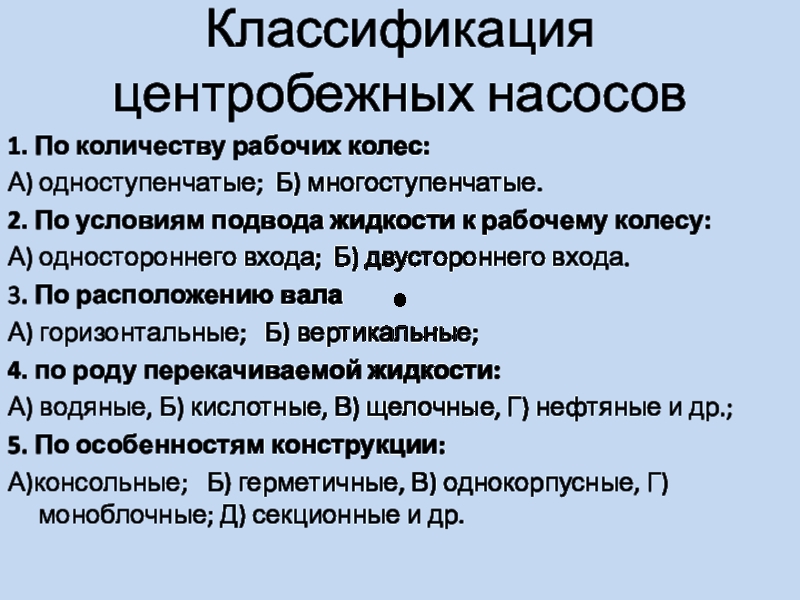

Слайд 18Классификация центробежных насосов
1. По количеству рабочих колес:
А) одноступенчатые; Б) многоступенчатые.
2. По
условиям подвода жидкости к рабочему колесу:
А) одностороннего входа; Б) двустороннего входа.
3. По расположению вала
А) горизонтальные; Б) вертикальные;
4. по роду перекачиваемой жидкости:
А) водяные, Б) кислотные, В) щелочные, Г) нефтяные и др.;
5. По особенностям конструкции:
А)консольные; Б) герметичные, В) однокорпусные, Г)моноблочные; Д) секционные и др.
А) одностороннего входа; Б) двустороннего входа.
3. По расположению вала
А) горизонтальные; Б) вертикальные;
4. по роду перекачиваемой жидкости:
А) водяные, Б) кислотные, В) щелочные, Г) нефтяные и др.;
5. По особенностям конструкции:
А)консольные; Б) герметичные, В) однокорпусные, Г)моноблочные; Д) секционные и др.
