Презентация, доклад по дисциплине Процессы формообразования и инструменты на тему Токарная обработка

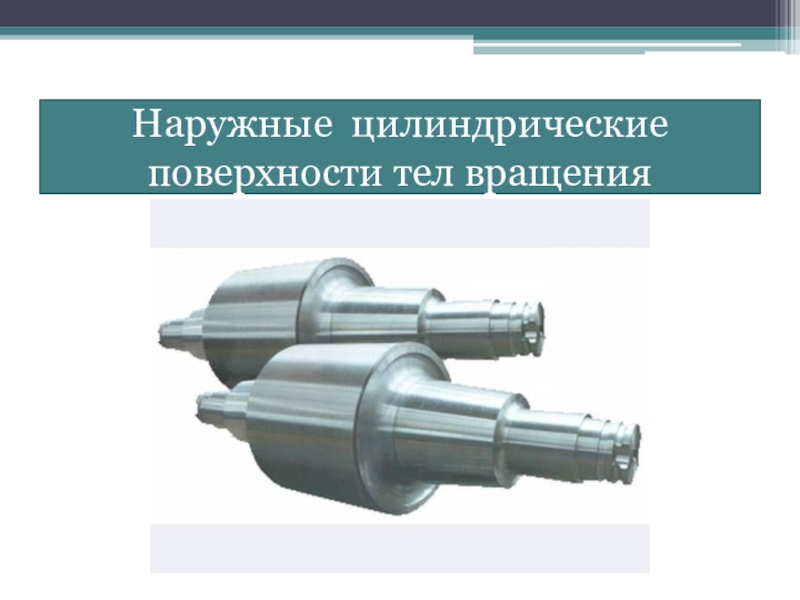

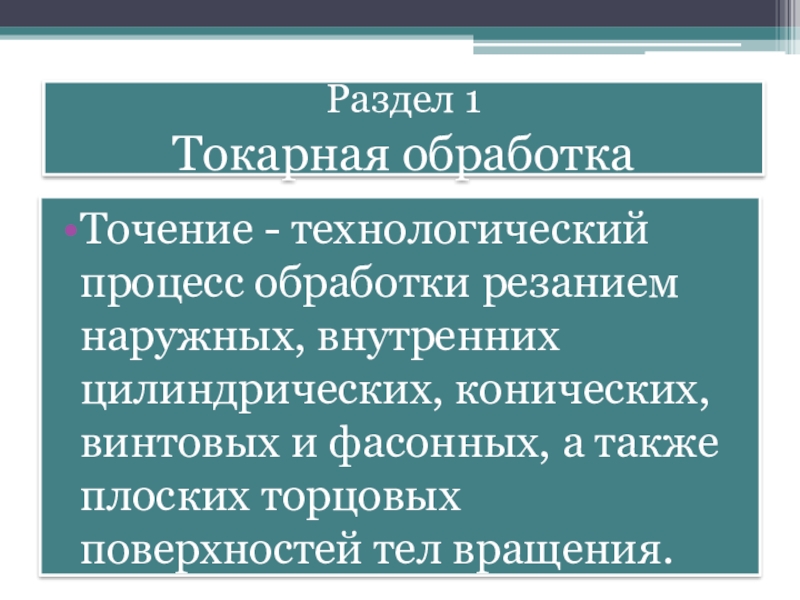

наружных, внутренних цилиндрических, конических, винтовых и фасонных, а также плоских торцовых поверхностей тел вращения.

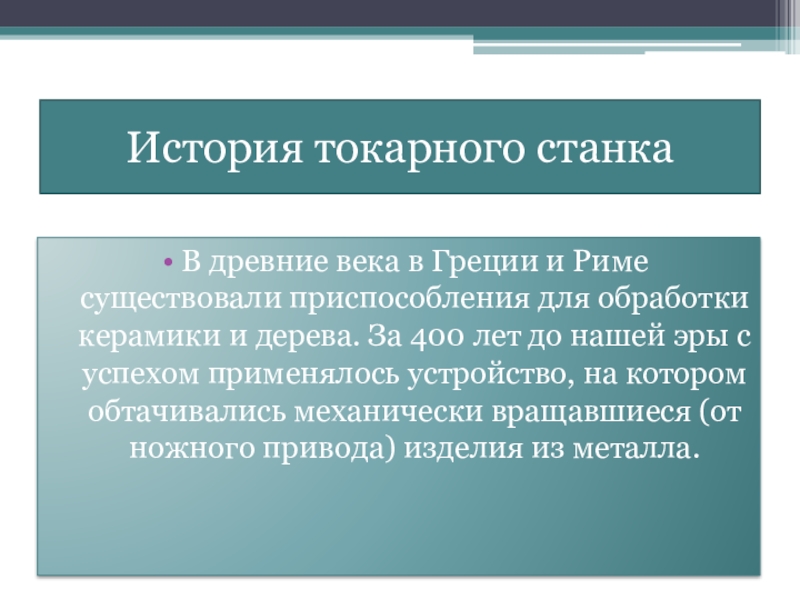

для обработки керамики и дерева. За 400 лет до нашей эры с успехом применялось устройство, на котором обтачивались механически вращавшиеся (от ножного привода) изделия из металла.

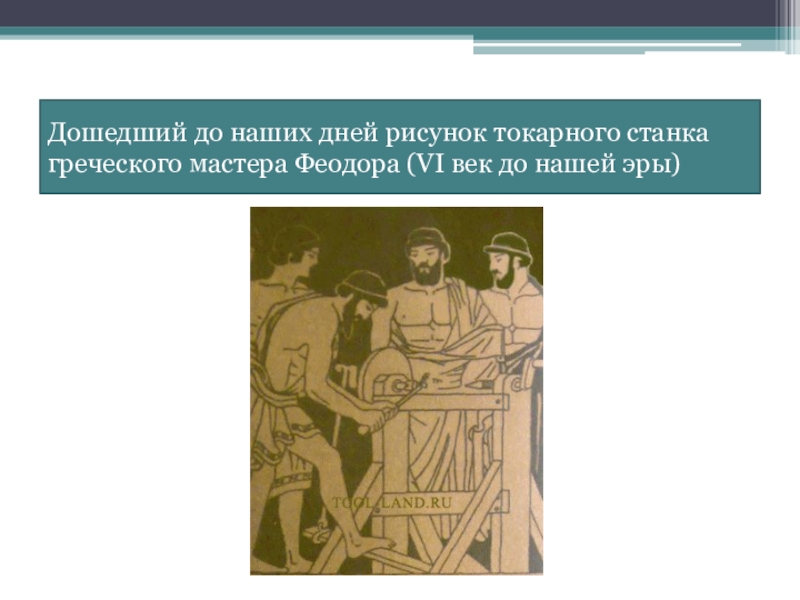

до нашей эры)

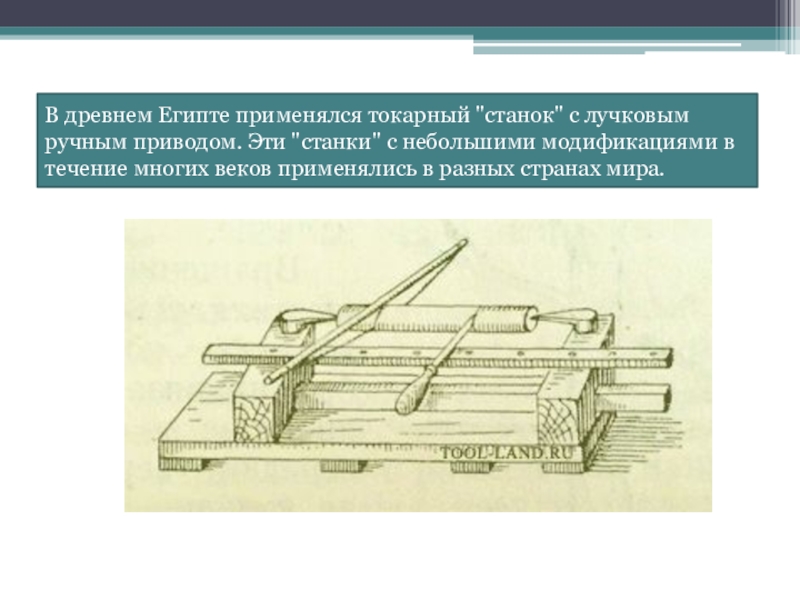

"станки" с небольшими модификациями в течение многих веков применялись в разных странах мира.

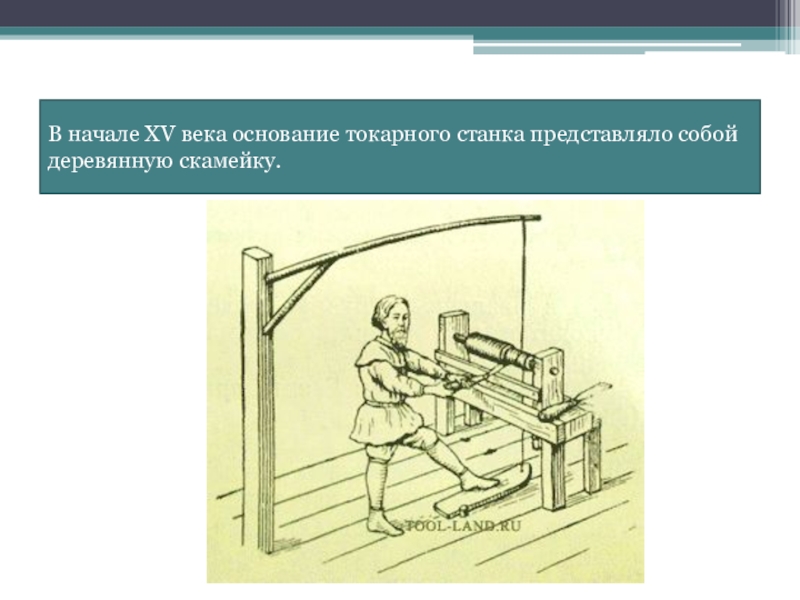

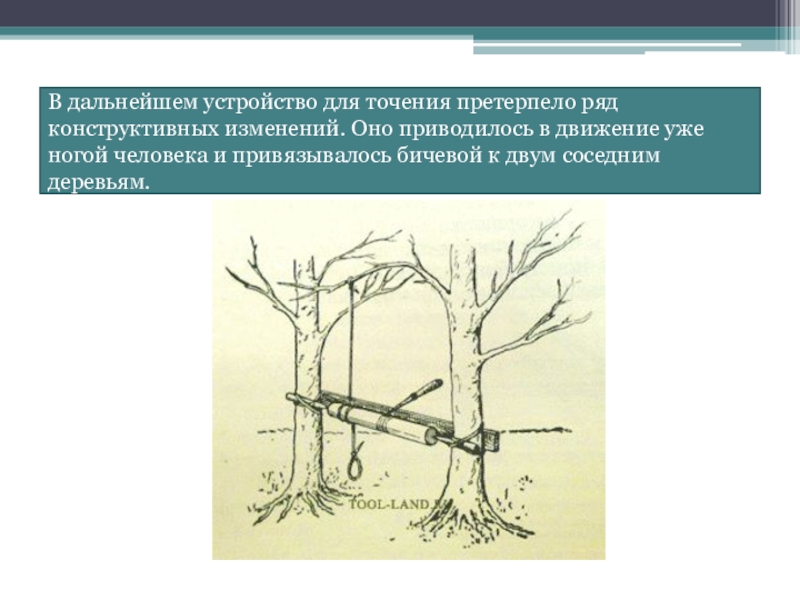

в движение уже ногой человека и привязывалось бичевой к двум соседним деревьям.

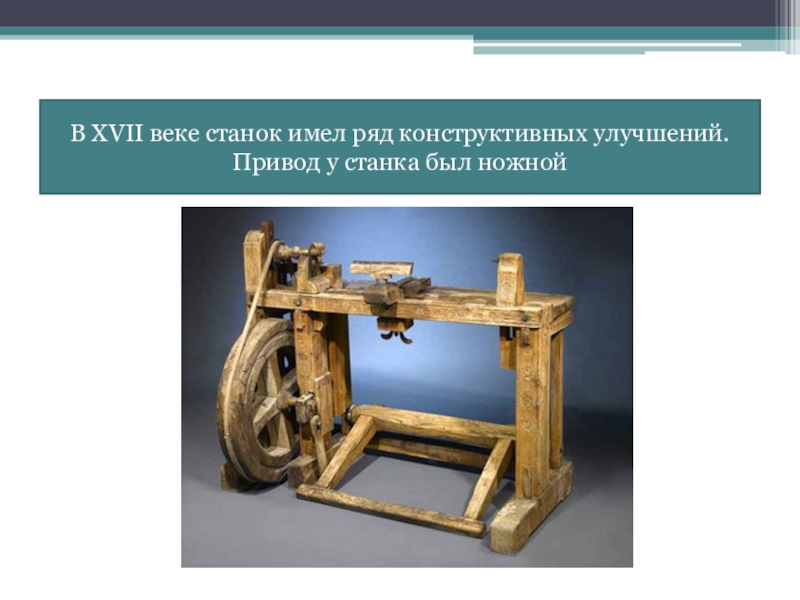

был ножной

тех пор токарное оборудование сильно
изменилось.

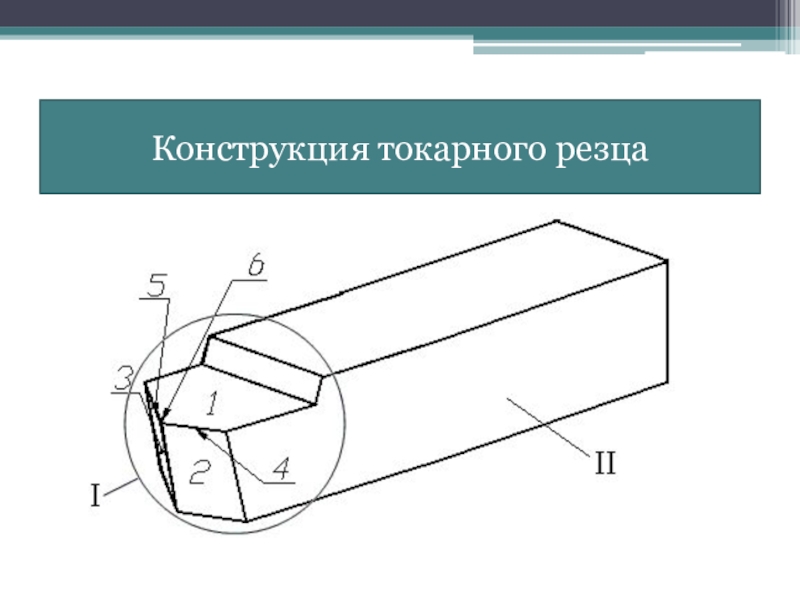

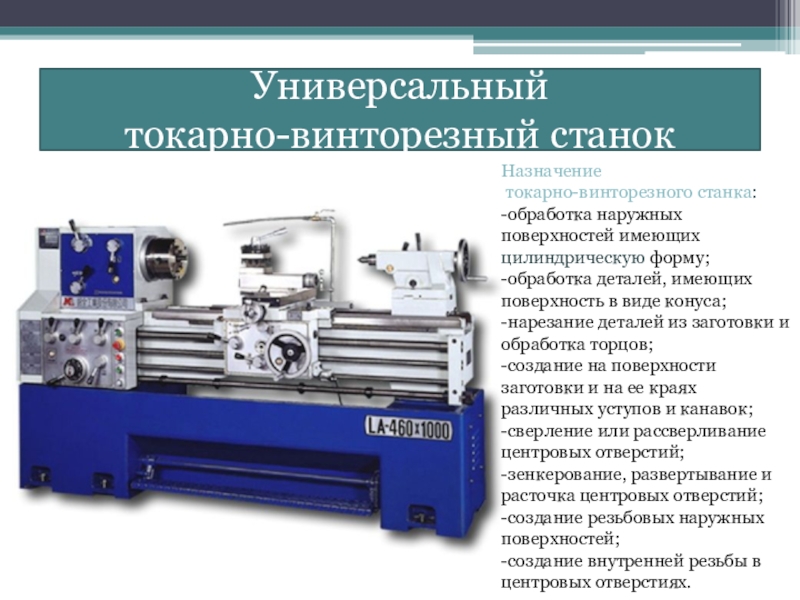

Точение ведется токарными резцами на металлорежущих станках:

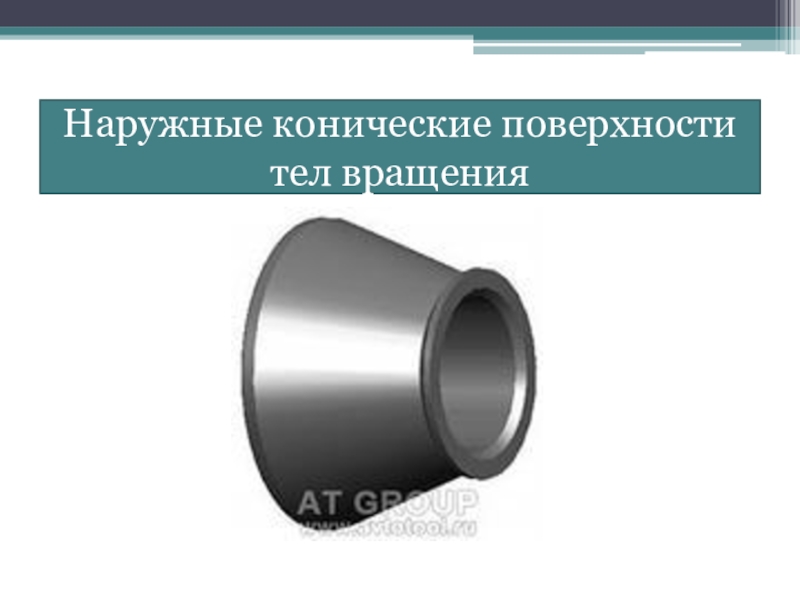

имеющих поверхность в виде конуса;
-нарезание деталей из заготовки и обработка торцов;
-создание на поверхности заготовки и на ее краях различных уступов и канавок;
-сверление или рассверливание центровых отверстий;
-зенкерование, развертывание и расточка центровых отверстий;

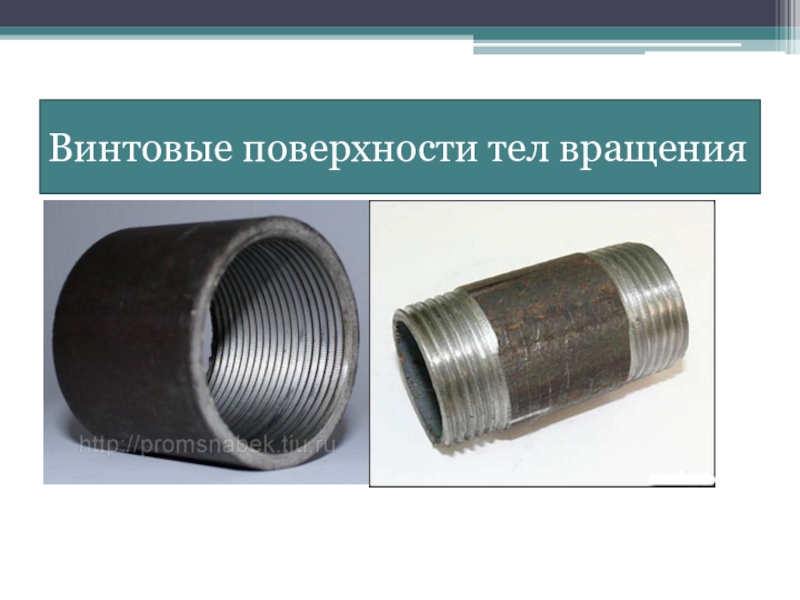

-создание резьбовых наружных поверхностей;
-создание внутренней резьбы в центровых отверстиях.

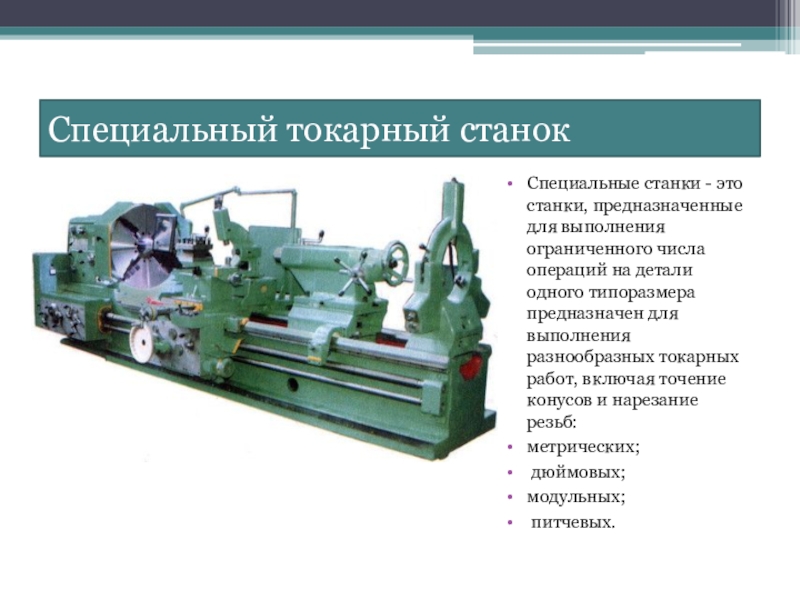

ограниченного числа операций на детали одного типоразмера предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб:
метрических;
дюймовых;
модульных;
питчевых.

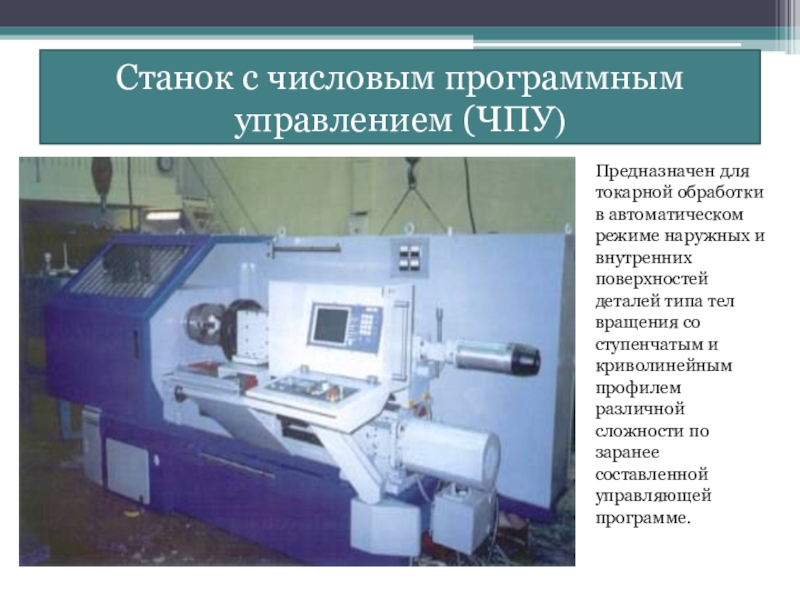

автоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности по заранее составленной управляющей программе.

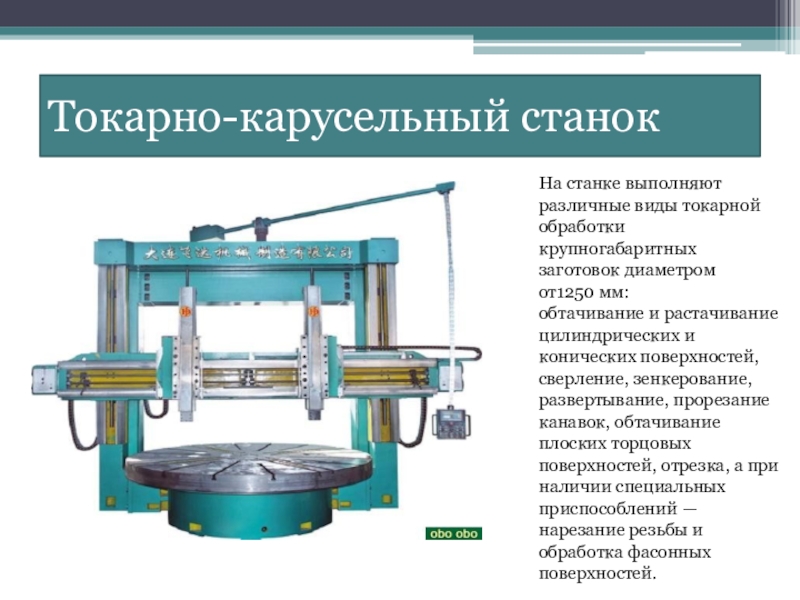

от1250 мм:
обтачивание и растачивание цилиндрических и конических поверхностей, сверление, зенкерование, развертывание, прорезание канавок, обтачивание плоских торцовых поверхностей, отрезка, а при наличии специальных приспособлений — нарезание резьбы и обработка фасонных поверхностей.

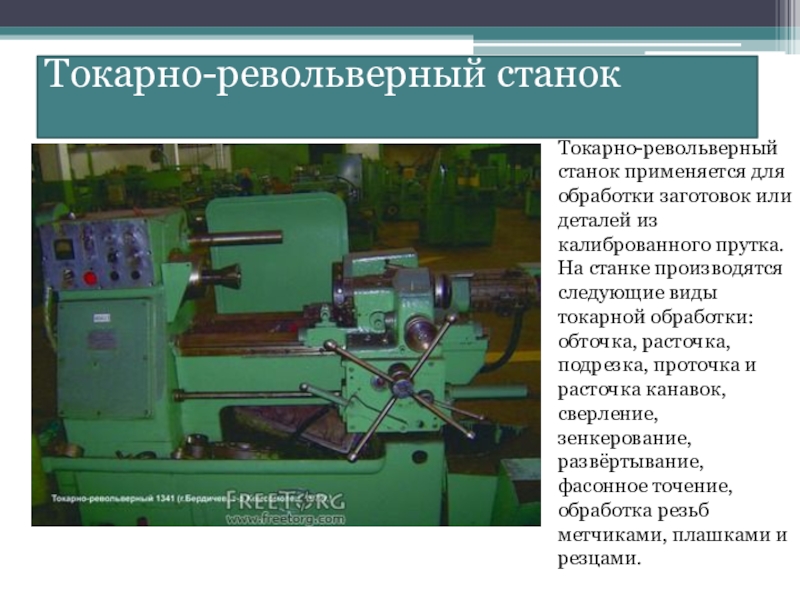

калиброванного прутка.
На станке производятся следующие виды токарной обработки: обточка, расточка, подрезка, проточка и расточка канавок, сверление, зенкерование, развёртывание, фасонное точение, обработка резьб метчиками, плашками и резцами.

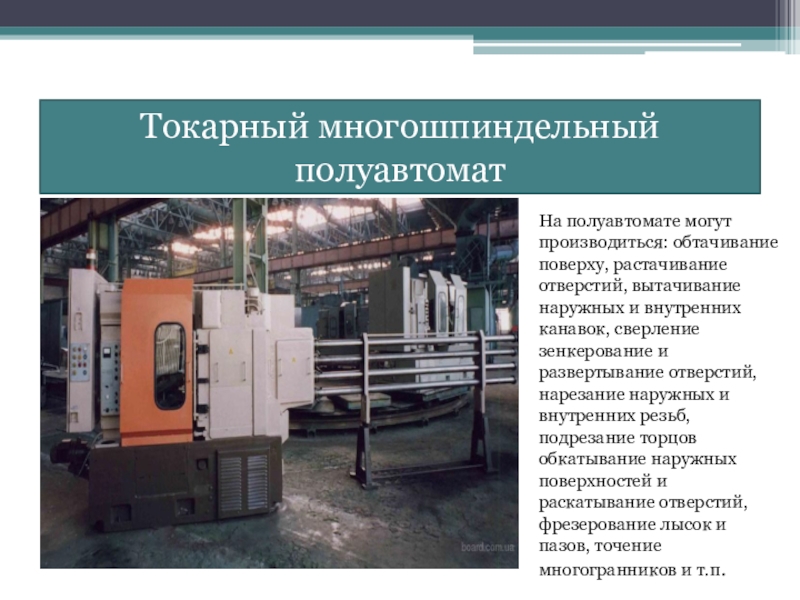

наружных и внутренних канавок, сверление зенкерование и развертывание отверстий, нарезание наружных и внутренних резьб, подрезание торцов обкатывание наружных поверхностей и раскатывание отверстий, фрезерование лысок и пазов, точение многогранников и т.п.

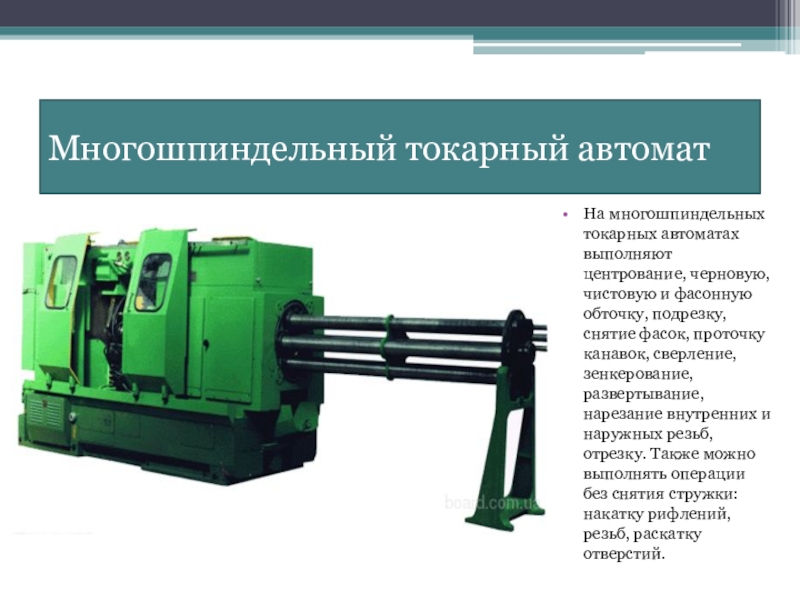

фасонную обточку, подрезку, снятие фасок, проточку канавок, сверление, зенкерование, развертывание, нарезание внутренних и наружных резьб, отрезку. Также можно выполнять операции без снятия стружки: накатку рифлений, резьб, раскатку отверстий.

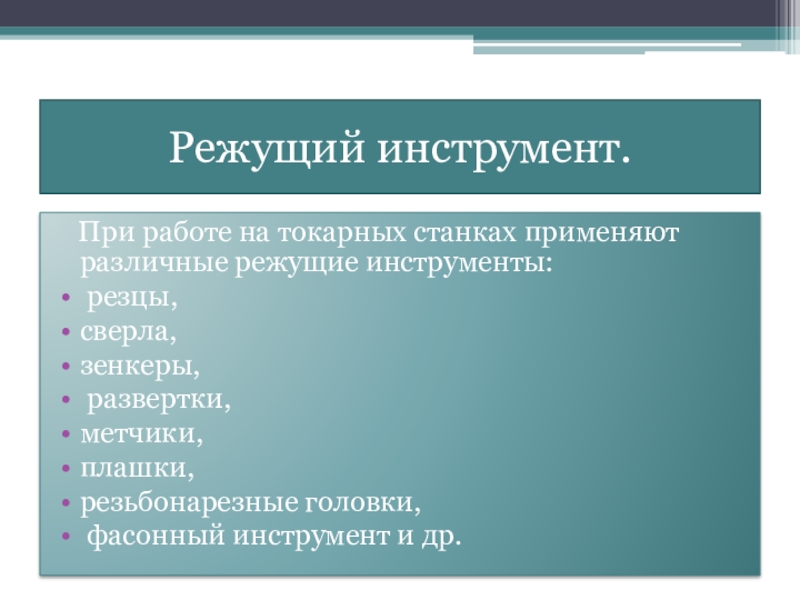

инструменты:
резцы,
сверла,
зенкеры,
развертки,
метчики,
плашки,
резьбонарезные головки,
фасонный инструмент и др.

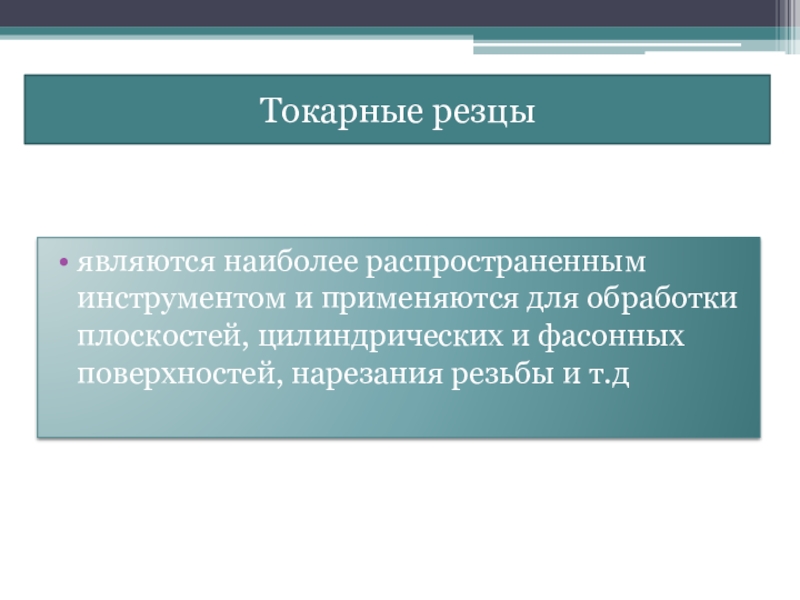

и фасонных поверхностей, нарезания резьбы и т.д

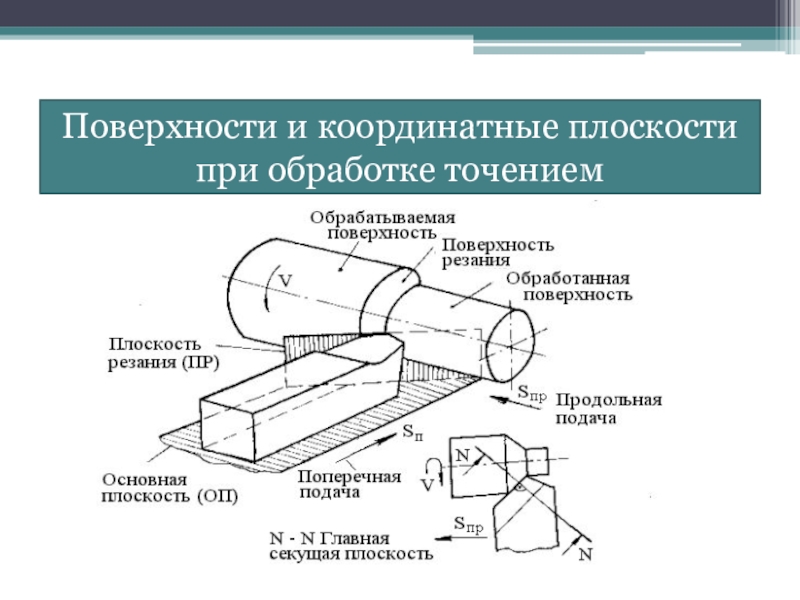

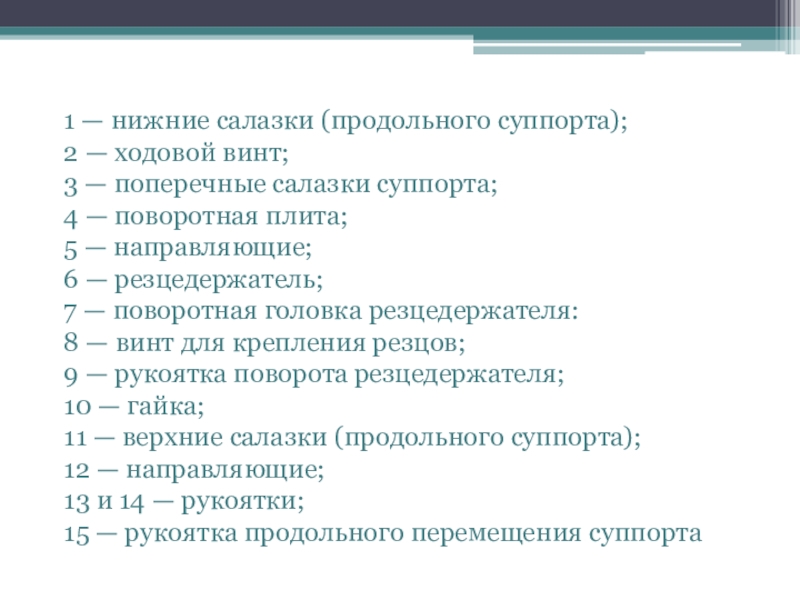

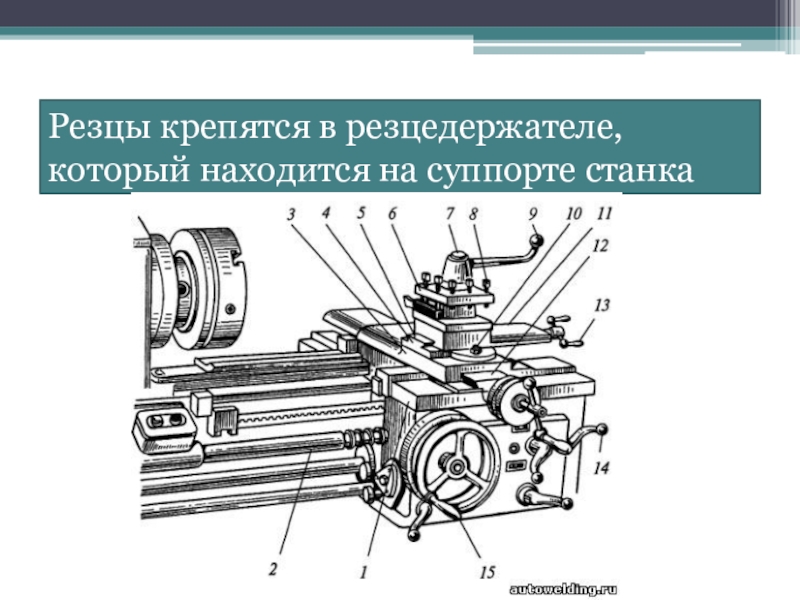

салазки суппорта;
4 — поворотная плита;
5 — направляющие;
6 — резцедержатель;
7 — поворотная головка резцедержателя:

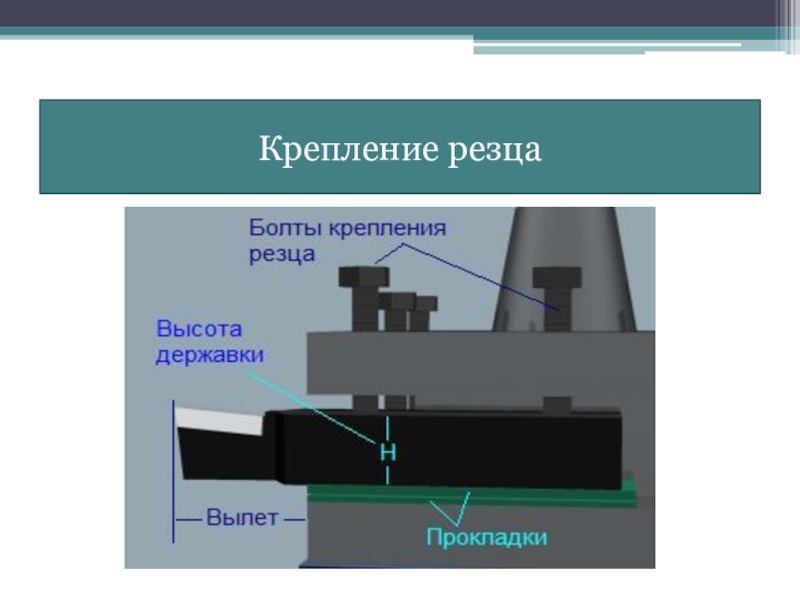

8 — винт для крепления резцов;
9 — рукоятка поворота резцедержателя;
10 — гайка;
11 — верхние салазки (продольного суппорта);
12 — направляющие;
13 и 14 — рукоятки;
15 — рукоятка продольного перемещения суппорта
