Презентация, доклад по дисциплине Производственные организации дорожной отрасли на тему Карьеры. Разработка карьеров

Содержание

Образец текстаВторой уровеньТретий уровеньЧетвертый уровеньПятый уровеньЭлементы карьера

Слайд 1
ГБУ Калининградской области
ПОО «Озерский техникум природообустройства»
Тема:Карьеры.Разработка карьеров

Преподаватель спец. дисциплин: Н.Т. Столярчук
г.Озёрск

ГБУ Калининградской областиПОО «Озерский техникум природообустройства»Тема:Карьеры.Разработка карьеровПреподаватель спец. дисциплин: Н.Т. Столярчукг.Озёрск

Слайд 2Образец текста
Второй уровень
Третий уровень
Четвертый уровень
Пятый уровень

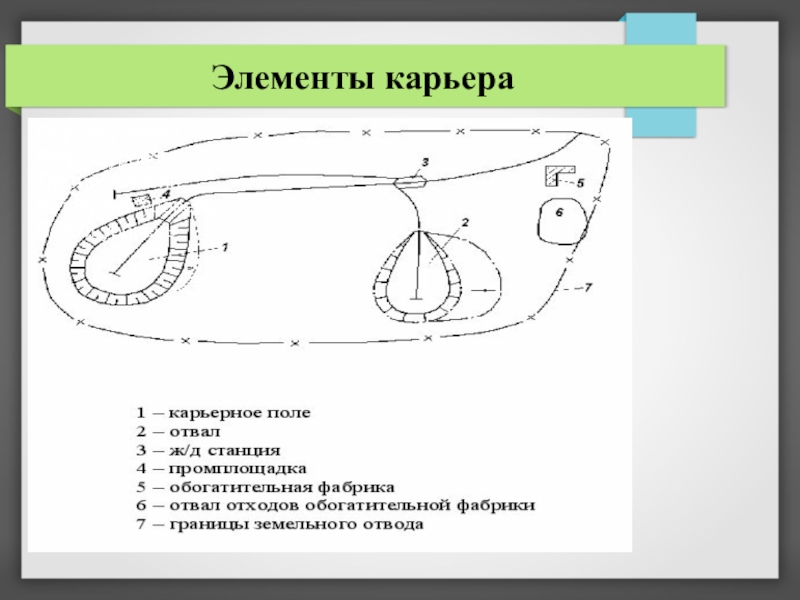

Элементы карьера

Образец текстаВторой уровеньТретий уровеньЧетвертый уровеньПятый уровеньЭлементы карьера

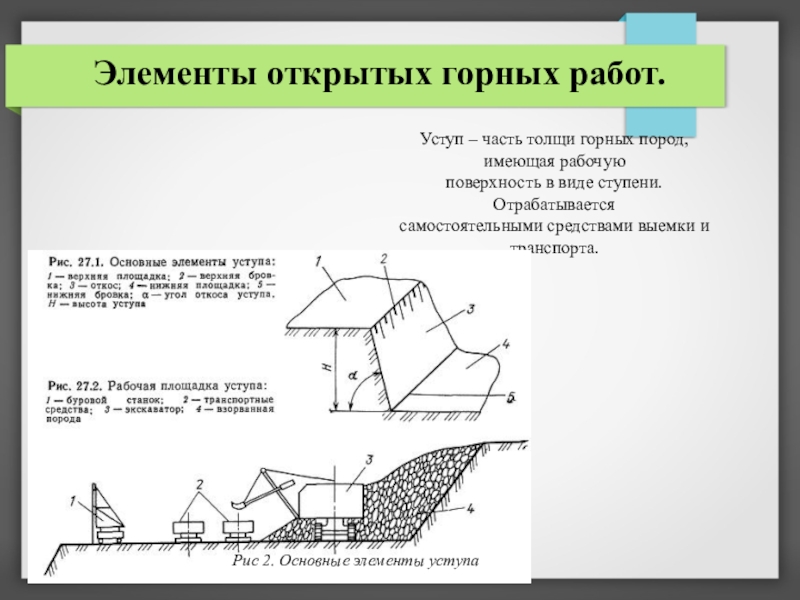

Слайд 3 Элементы открытых горных работ.
Уступ – часть толщи горных пород, имеющая рабочую


поверхность в виде ступени. Отрабатывается
самостоятельными средствами выемки и транспорта.

Рис 2. Основные элементы уступа

 Элементы открытых горных работ. Уступ – часть толщи горных пород, имеющая рабочую поверхность в виде ступени. Отрабатывается самостоятельными

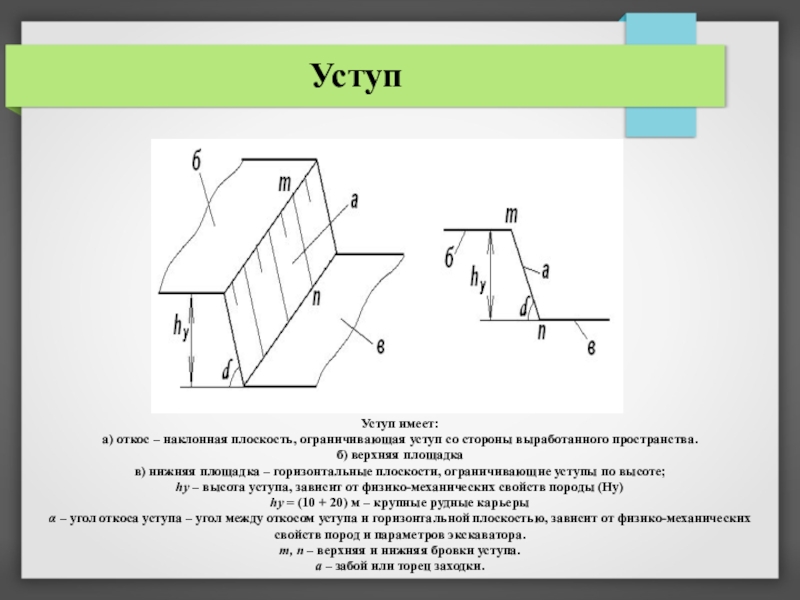

Слайд 4Уступ имеет:  а) откос – наклонная плоскость, ограничивающая уступ со стороны выработанного

пространства.  б) верхняя площадка  в) нижняя площадка – горизонтальные плоскости, ограничивающие уступы по высоте; hу – высота уступа, зависит от физико-механических свойств породы (Hу)  hу = (10 + 20) м – крупные рудные карьеры α – угол откоса уступа – угол между откосом уступа и горизонтальной плоскостью, зависит от физико-механических свойств пород и параметров экскаватора. m, n – верхняя и нижняя бровки уступа. а – забой или торец заходки.

Уступ

Уступ имеет:  а) откос – наклонная плоскость, ограничивающая уступ со стороны выработанного пространства.  б) верхняя площадка  в)

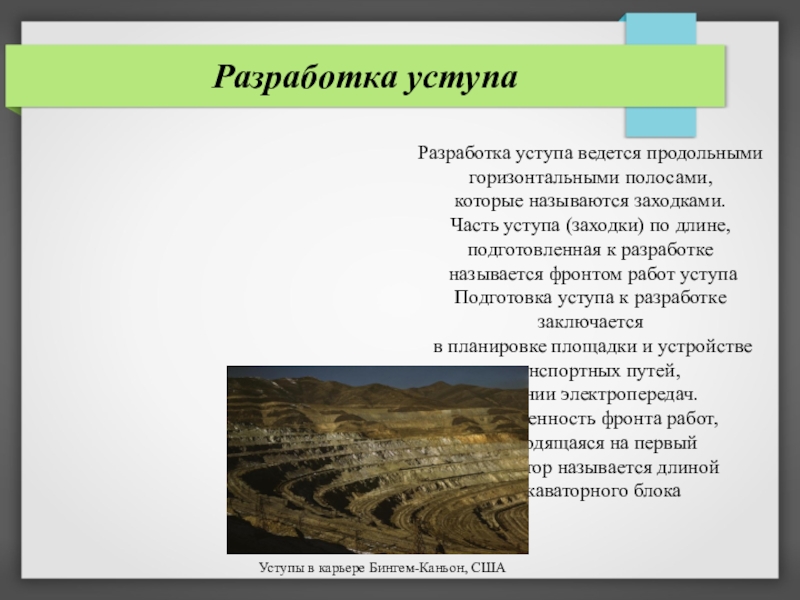

Слайд 5Разработка уступа ведется продольными горизонтальными полосами,
которые называются заходками.
Часть уступа

(заходки) по длине, подготовленная к разработке
называется фронтом работ уступа Подготовка уступа к разработке заключается
в планировке площадки и устройстве транспортных путей,
и линии электропередач. Протяженность фронта работ,
приходящаяся на первый
экскаватор называется длиной экскаваторного блока

Разработка уступа

Уступы в карьере Бингем-Каньон, США

Разработка уступа ведется продольными горизонтальными полосами, которые называются заходками. Часть уступа (заходки) по длине, подготовленная к разработке

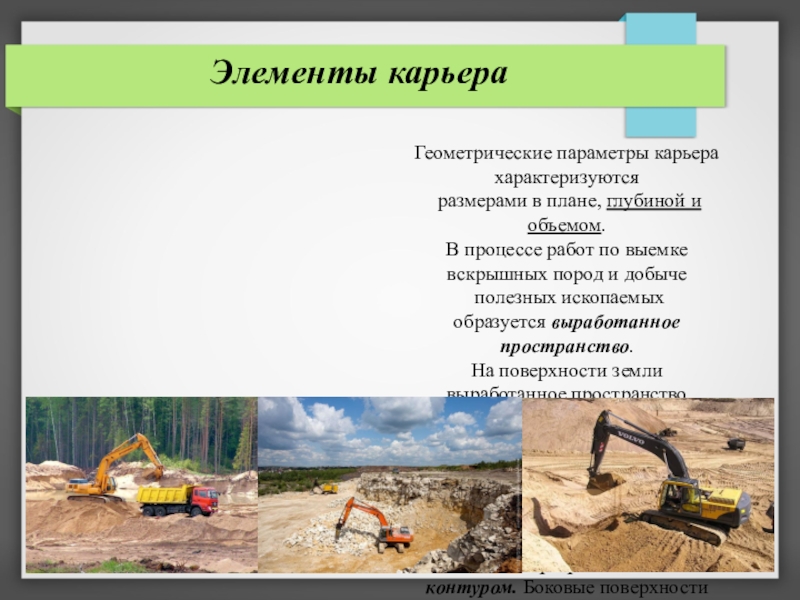

Слайд 6Геометрические параметры карьера характеризуются
размерами в плане, глубиной и объемом. В процессе

работ по выемке вскрышных пород и добыче
полезных ископаемых образуется выработанное пространство. На поверхности земли выработанное пространство
ограничивается границами карьерного поля. По глубине
выработанное пространство ограничивается дном карьера.
На момент отработки карьера его называют
 подошвой карьера или нижним контуром. Боковые поверхности
выработанного пространства, называются бортами карьера.

Элементы карьера

Геометрические параметры карьера характеризуются размерами в плане, глубиной и объемом. В процессе работ по выемке вскрышных пород

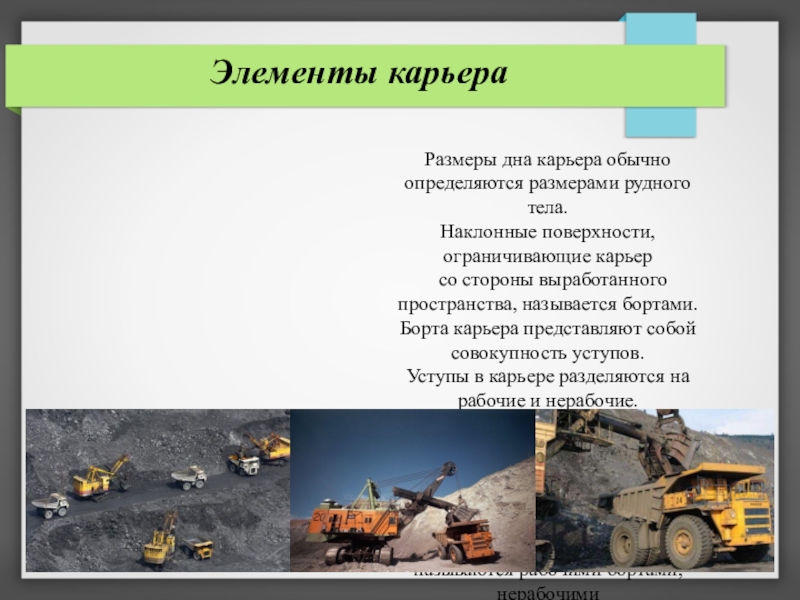

Слайд 7Размеры дна карьера обычно определяются размерами рудного тела.  Наклонные поверхности, ограничивающие карьер

со стороны выработанного пространства, называется бортами.  Борта карьера представляют собой совокупность уступов. Уступы в карьере разделяются на рабочие и нерабочие.
Уступы, на которых ведутся горные работы, называются
рабочими, не ведется – нерабочими.  Борта карьера, сложенные рабочими уступами,
называются рабочими бортами, нерабочими
уступами – нерабочими бортами.

Элементы карьера

Размеры дна карьера обычно определяются размерами рудного тела.  Наклонные поверхности, ограничивающие карьер со стороны выработанного пространства, называется

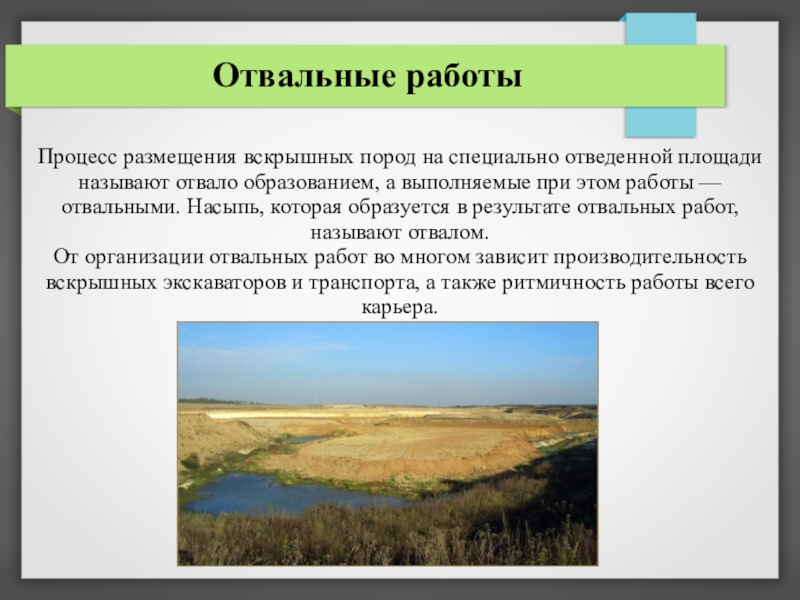

Слайд 8Отвальные работы
Процесс размещения вскрышных пород на специально отведенной площади называют отвало

образованием, а выполняемые при этом работы — отвальными. Насыпь, которая образуется в результате отвальных работ, называют отвалом.
От организации отвальных работ во многом зависит производительность вскрышных экскаваторов и транспорта, а также ритмичность работы всего карьера.
Отвальные работыПроцесс размещения вскрышных пород на специально отведенной площади называют отвало образованием, а выполняемые при этом работы

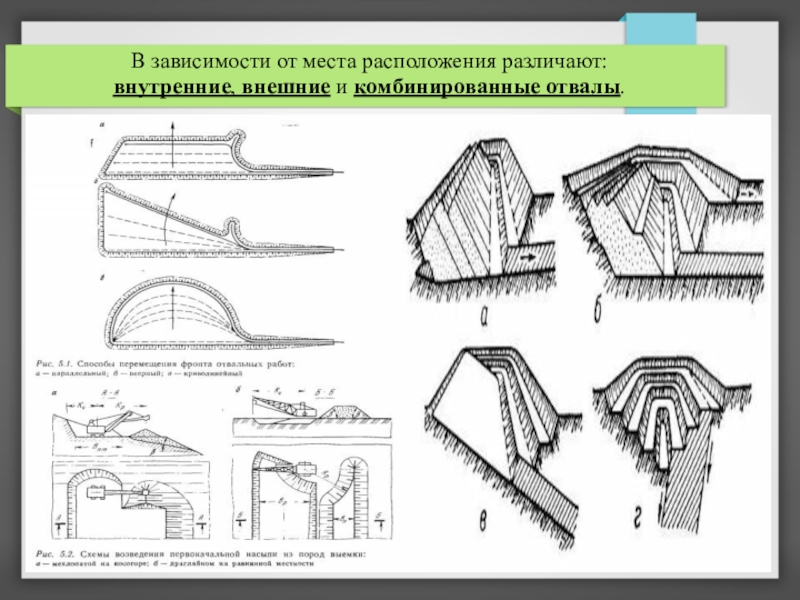

Слайд 9В зависимости от места расположения различают: внутренние, внешние и комбинированные отвалы.

В зависимости от места расположения различают: внутренние, внешние и комбинированные отвалы.

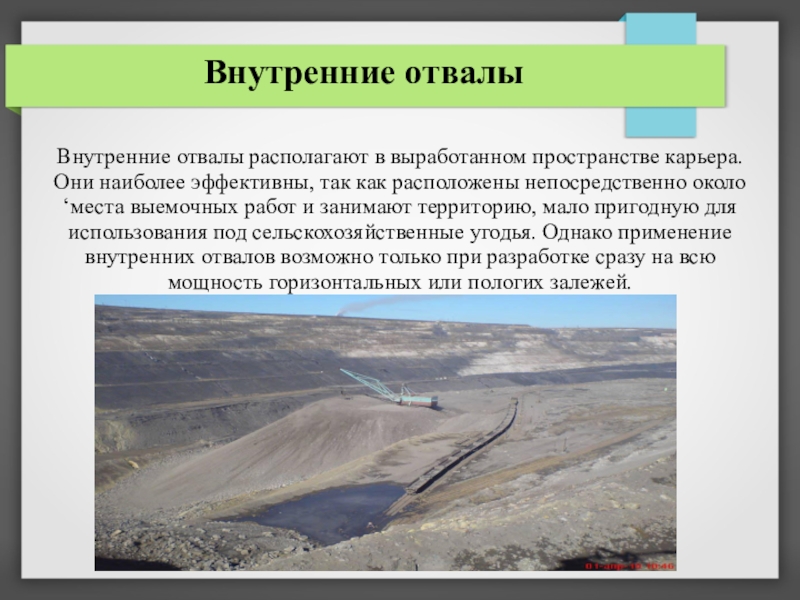

Слайд 10Внутренние отвалы располагают в выработанном пространстве карьера. Они наиболее эффективны, так

как расположены непосредственно около ‘места выемочных работ и занимают территорию, мало пригодную для использования под сельскохозяйственные угодья. Однако применение внутренних отвалов возможно только при разработке сразу на всю мощность горизонтальных или пологих залежей.

Внутренние отвалы

Внутренние отвалы располагают в выработанном пространстве карьера. Они наиболее эффективны, так как расположены непосредственно около ‘места выемочных

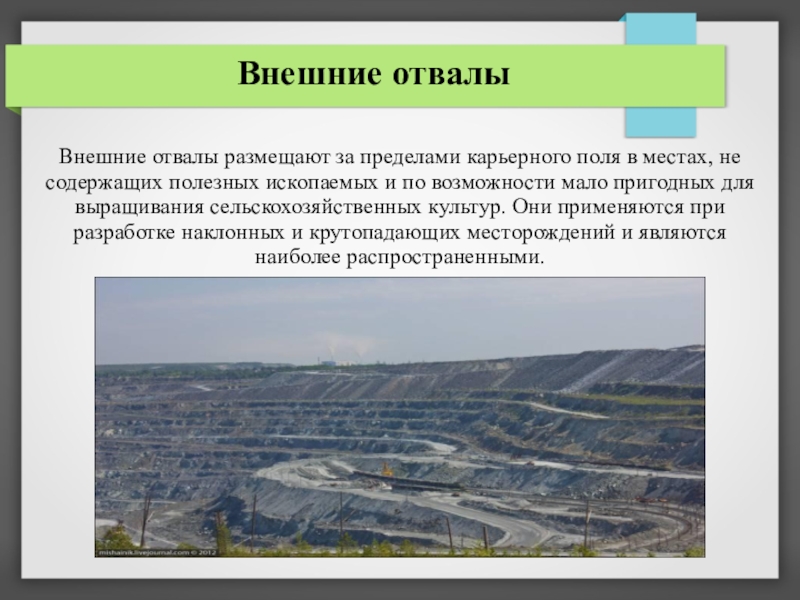

Слайд 11Внешние отвалы
Внешние отвалы размещают за пределами карьерного поля в местах, не

содержащих полезных ископаемых и по возможности мало пригодных для выращивания сельскохозяйственных культур. Они применяются при разработке наклонных и крутопадающих месторождений и являются наиболее распространенными.
Внешние отвалыВнешние отвалы размещают за пределами карьерного поля в местах, не содержащих полезных ископаемых и по возможности

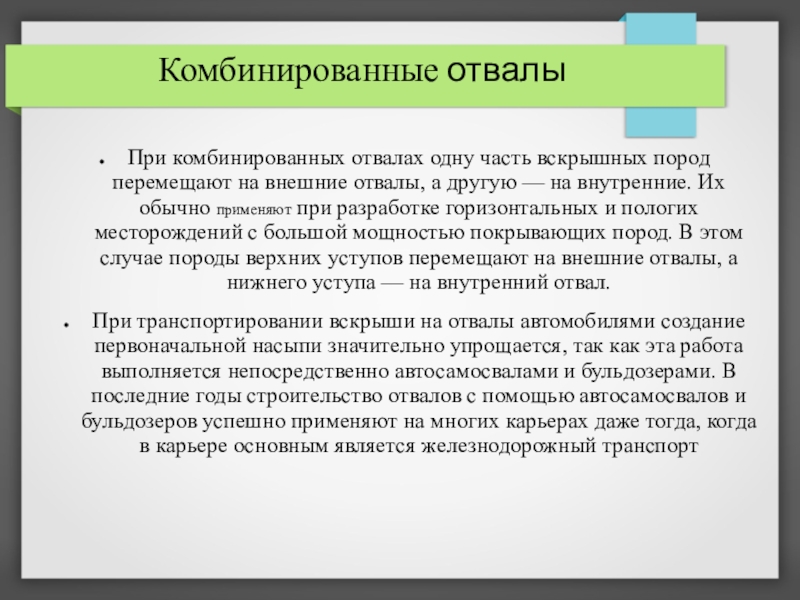

Слайд 12При комбинированных отвалах одну часть вскрышных пород перемещают на внешние отвалы,

а другую — на внутренние. Их обычно применяют при разработке горизонтальных и пологих месторождений с большой мощностью покрывающих пород. В этом случае породы верхних уступов перемещают на внешние отвалы, а нижнего уступа — на внутренний отвал.
При транспортировании вскрыши на отвалы автомобилями создание первоначальной насыпи значительно упрощается, так как эта работа выполняется непосредственно автосамосвалами и бульдозерами. В последние годы строительство отвалов с помощью автосамосвалов и бульдозеров успешно применяют на многих карьерах даже тогда, когда в карьере основным является железнодорожный транспорт

Комбинированные отвалы

При комбинированных отвалах одну часть вскрышных пород перемещают на внешние отвалы, а другую — на внутренние. Их

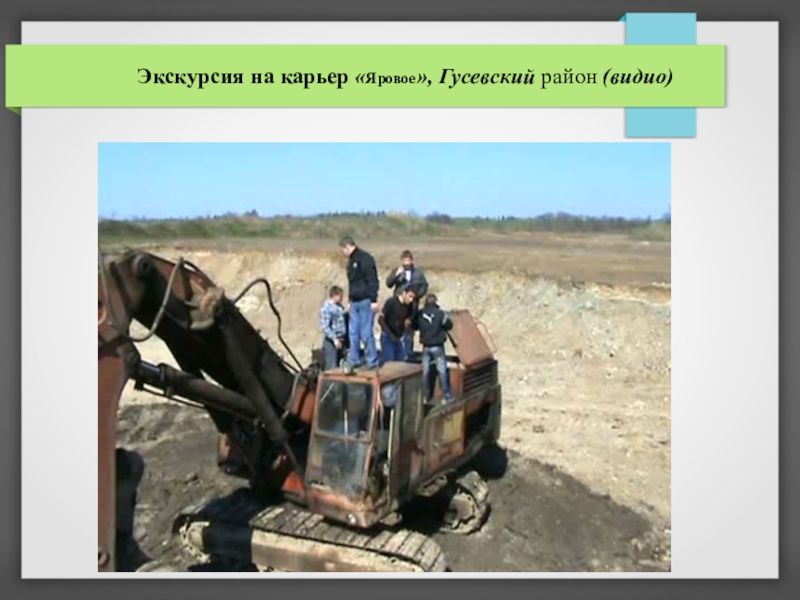

Слайд 13Экскурсия на карьер «Яровое», Гусевский район (видио)

Экскурсия на карьер «Яровое», Гусевский район (видио)

Слайд 14Спасибо за внимание!

Спасибо за внимание!
