Вспомогательное оборудованиекотельных установок

Слайд 1Вспомогательное оборудование
ДИСЦИПЛИНА «Основы гидравлики и теплотехники»
» «Механизация сельского хозяйства» 2

КУРС
16-18 лет.
ПОДГОТОВИЛ ПРЕПОДАВАТЕЛЬ СПЕЦ ДИСЦИПЛИН
БАБИЧ ФЕДОР ИВАНОВИЧ

ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «БОРИСОВСКИЙ АГРОМЕХАНИЧЕСКИЙ ТЕХНИКУМ»

Вспомогательное оборудованиеДИСЦИПЛИНА «Основы гидравлики и теплотехники»» «Механизация сельского хозяйства»  2 КУРС 16-18 лет.ПОДГОТОВИЛ ПРЕПОДАВАТЕЛЬ СПЕЦ ДИСЦИПЛИН

Слайд 2


Вспомогательное оборудование
котельных установок

Вспомогательное оборудованиекотельных установок

Слайд 3Элементы котельных установок

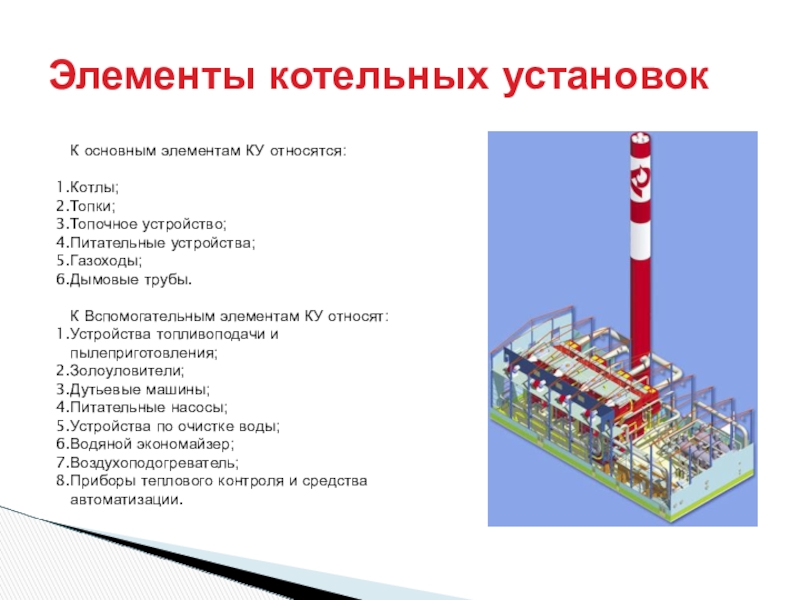

К основным элементам КУ относятся:

Котлы;
Топки;
Топочное устройство;
Питательные устройства;
Газоходы;
Дымовые трубы.

К Вспомогательным

элементам КУ относят:
Устройства топливоподачи и пылеприготовления;
Золоуловители;
Дутьевые машины;
Питательные насосы;
Устройства по очистке воды;
Водяной экономайзер;
Воздухоподогреватель;
Приборы теплового контроля и средства автоматизации.
Элементы котельных установокК основным элементам КУ относятся:Котлы;Топки;Топочное устройство;Питательные устройства;Газоходы;Дымовые трубы.К Вспомогательным элементам КУ относят:Устройства топливоподачи и пылеприготовления;Золоуловители;Дутьевые

Слайд 4Тягодутьевые машины

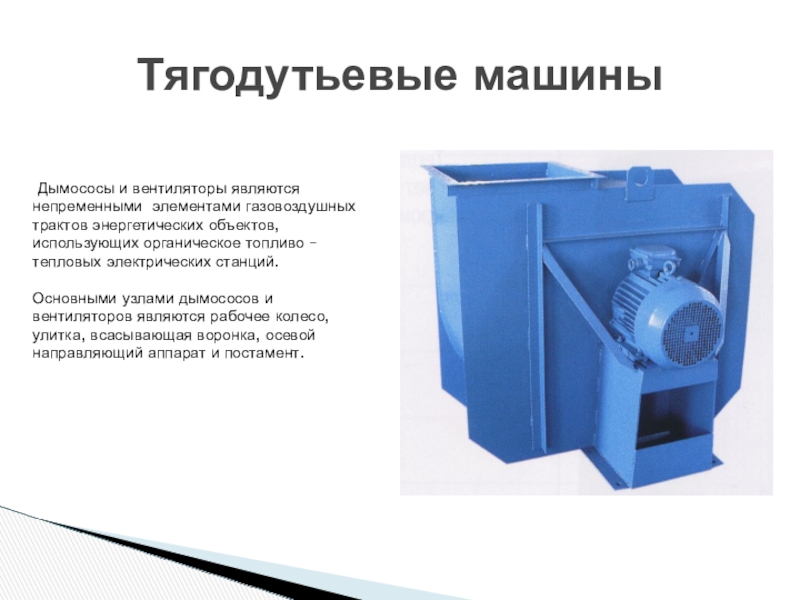

Дымососы и вентиляторы являются
непременными элементами газовоздушных трактов энергетических

объектов, использующих органическое топливо – тепловых электрических станций.

Основными узлами дымососов и вентиляторов являются рабочее колесо, улитка, всасывающая воронка, осевой направляющий аппарат и постамент.
Тягодутьевые машины Дымососы и вентиляторы являются непременными элементами газовоздушных трактов энергетических объектов, использующих органическое топливо – тепловых

Слайд 5

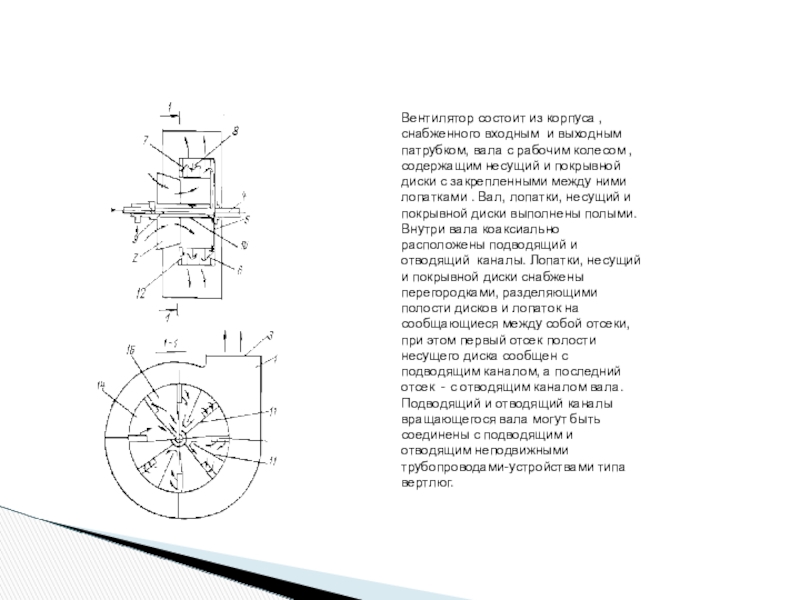

Вентилятор состоит из корпуса , снабженного входным и выходным патрубком, вала

с рабочим колесом , содержащим несущий и покрывной диски с закрепленными между ними лопатками . Вал, лопатки, несущий и покрывной диски выполнены полыми. Внутри вала коаксиально расположены подводящий и отводящий каналы. Лопатки, несущий и покрывной диски снабжены перегородками, разделяющими полости дисков и лопаток на сообщающиеся между собой отсеки, при этом первый отсек полости несущего диска сообщен с подводящим каналом, а последний отсек - с отводящим каналом вала. Подводящий и отводящий каналы вращающегося вала могут быть соединены с подводящим и отводящим неподвижными трубопроводами-устройствами типа вертлюг.

Вентилятор состоит из корпуса , снабженного входным и выходным патрубком, вала с рабочим колесом , содержащим несущий

Слайд 6Питательные устройства

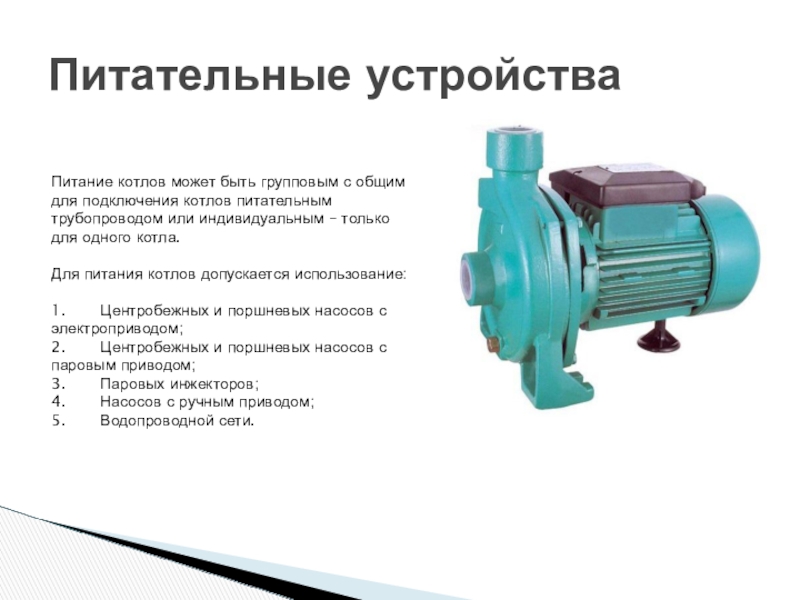

Питание котлов может быть групповым с общим для подключения котлов

питательным трубопроводом или индивидуальным – только для одного котла.

Для питания котлов допускается использование:

1. Центробежных и поршневых насосов с электроприводом;
2. Центробежных и поршневых насосов с паровым приводом;
3. Паровых инжекторов;
4. Насосов с ручным приводом;
5. Водопроводной сети.


Питательные устройства	Питание котлов может быть групповым с общим для подключения котлов питательным трубопроводом или индивидуальным – только

Слайд 7Центробежные Насосы

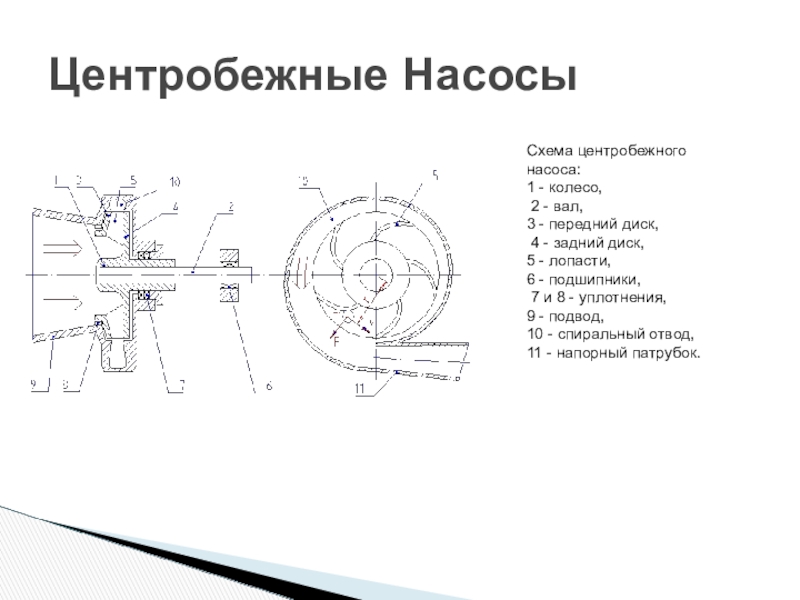

Схема центробежного насоса:
1 - колесо,
2 - вал,
3

- передний диск,
4 - задний диск,
5 - лопасти,
6 - подшипники,
7 и 8 - уплотнения,
9 - подвод,
10 - спиральный отвод,
11 - напорный патрубок.

Центробежные НасосыСхема центробежного насоса: 1 - колесо, 2 - вал, 3 - передний диск, 4 - задний

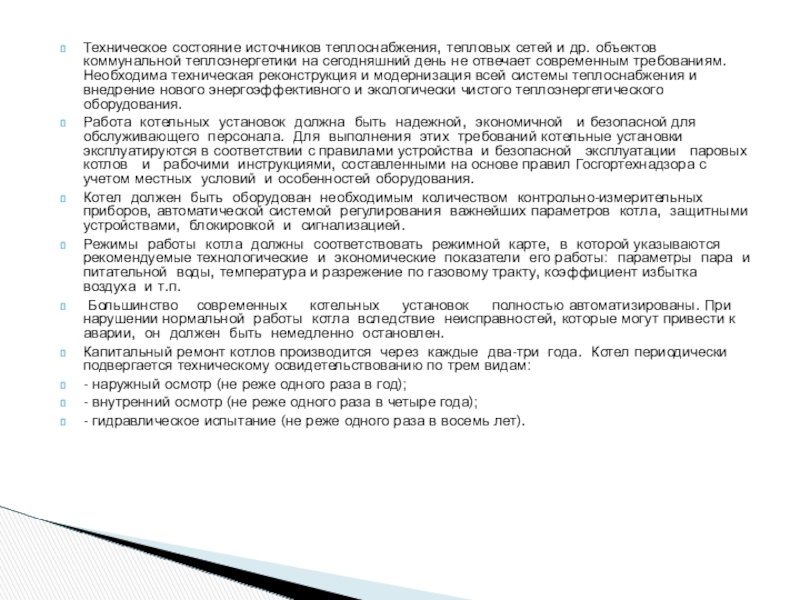

Слайд 8Техническое состояние источников теплоснабжения, тепловых сетей и др. объектов коммунальной теплоэнергетики

на сегодняшний день не отвечает современным требованиям. Необходима техническая реконструкция и модернизация всей системы теплоснабжения и внедрение нового энергоэффективного и экологически чистого теплоэнергетического оборудования.
Работа котельных установок должна быть надежной, экономичной и безопасной для обслуживающего персонала. Для выполнения этих требований котельные установки эксплуатируются в соответствии с правилами устройства и безопасной эксплуатации паровых котлов и рабочими инструкциями, составленными на основе правил Госгортехнадзора с учетом местных условий и особенностей оборудования.
Котел должен быть оборудован необходимым количеством контрольно-измерительных приборов, автоматической системой регулирования важнейших параметров котла, защитными устройствами, блокировкой и сигнализацией.
Режимы работы котла должны соответствовать режимной карте, в которой указываются рекомендуемые технологические и экономические показатели его работы: параметры пара и питательной воды, температура и разрежение по газовому тракту, коэффициент избытка воздуха и т.п.
Большинство современных котельных установок полностью автоматизированы. При нарушении нормальной работы котла вследствие неисправностей, которые могут привести к аварии, он должен быть немедленно остановлен.
Капитальный ремонт котлов производится через каждые два-три года. Котел периодически подвергается техническому освидетельствованию по трем видам:
- наружный осмотр (не реже одного раза в год);
- внутренний осмотр (не реже одного раза в четыре года);
- гидравлическое испытание (не реже одного раза в восемь лет).

Техническое состояние источников теплоснабжения, тепловых сетей и др. объектов коммунальной теплоэнергетики на сегодняшний день не отвечает современным
