Презентация, доклад по дисциплине Основы геодезии на тему Угловые измерения

обеспечивающие воспитание интереса к будущей профессии (ОК 1. Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес)
3.Развивающая: способствовать развитию умений студентов проводить анализ, сравнения, делать необходимые выводы. (ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их выполнение и качество).

Цели занятия

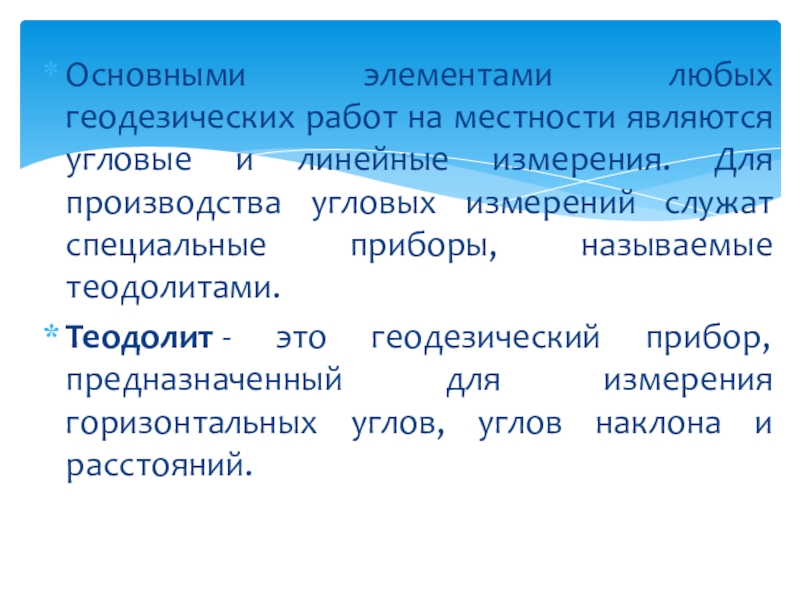

измерения. Для производства угловых измерений служат специальные приборы, называемые теодолитами.
Теодолит - это геодезический прибор, предназначенный для измерения горизонтальных углов, углов наклона и расстояний.

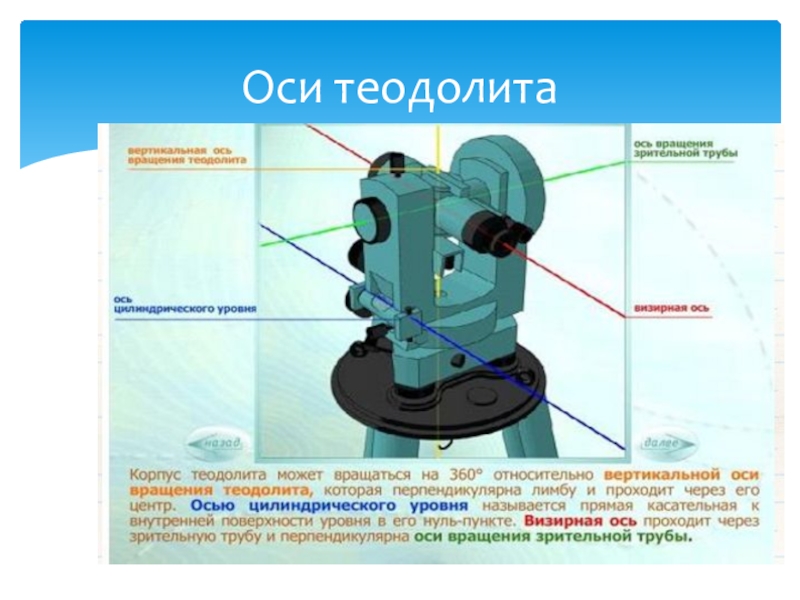

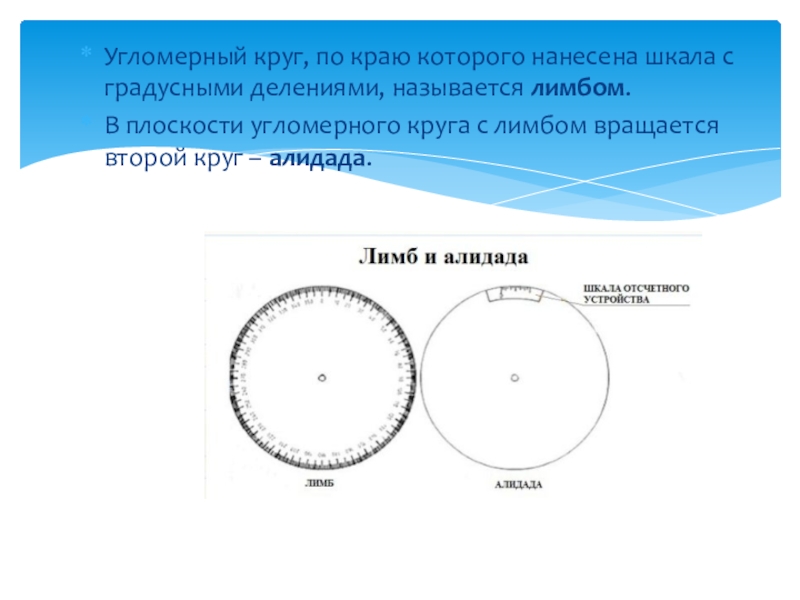

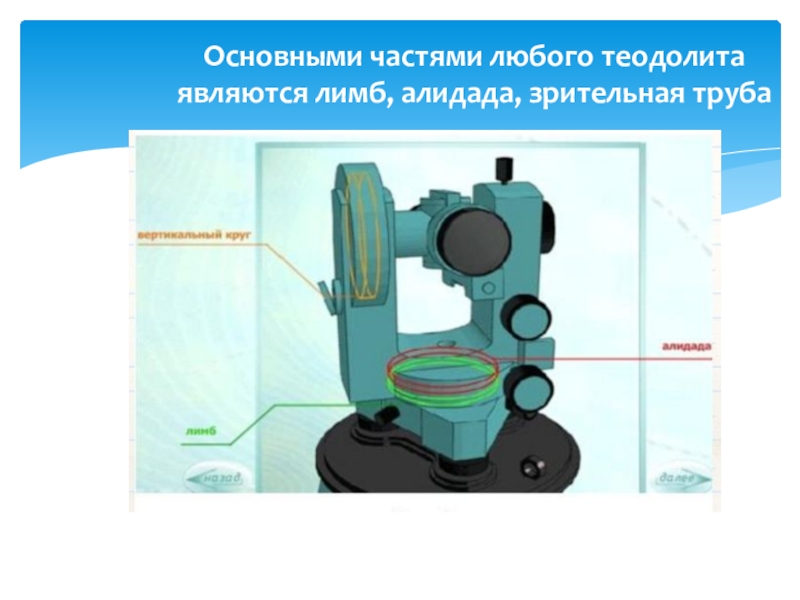

плоскости угломерного круга с лимбом вращается второй круг – алидада.

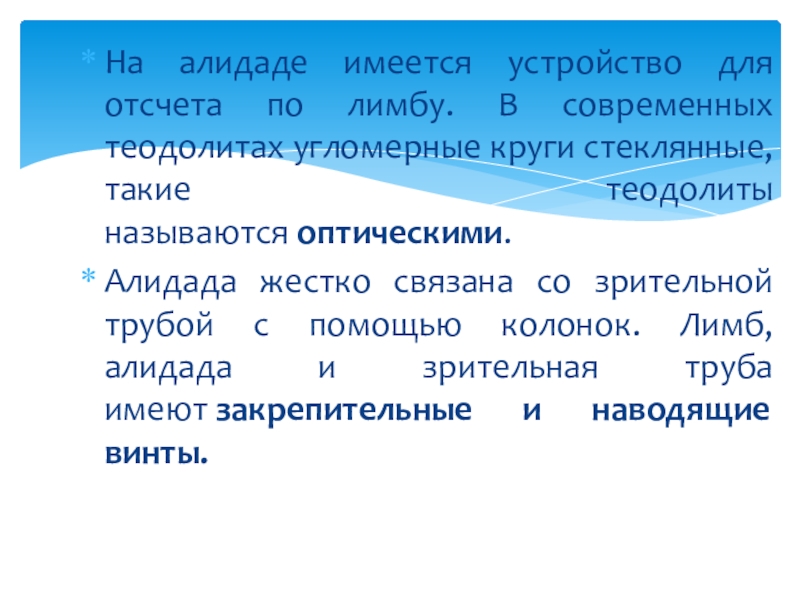

угломерные круги стеклянные, такие теодолиты называются оптическими.

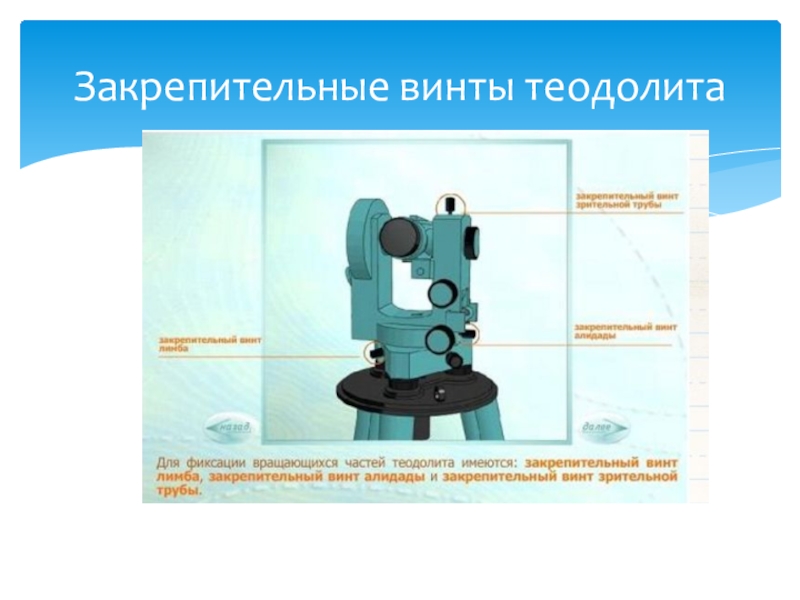

Алидада жестко связана со зрительной трубой с помощью колонок. Лимб, алидада и зрительная труба имеют закрепительные и наводящие винты.

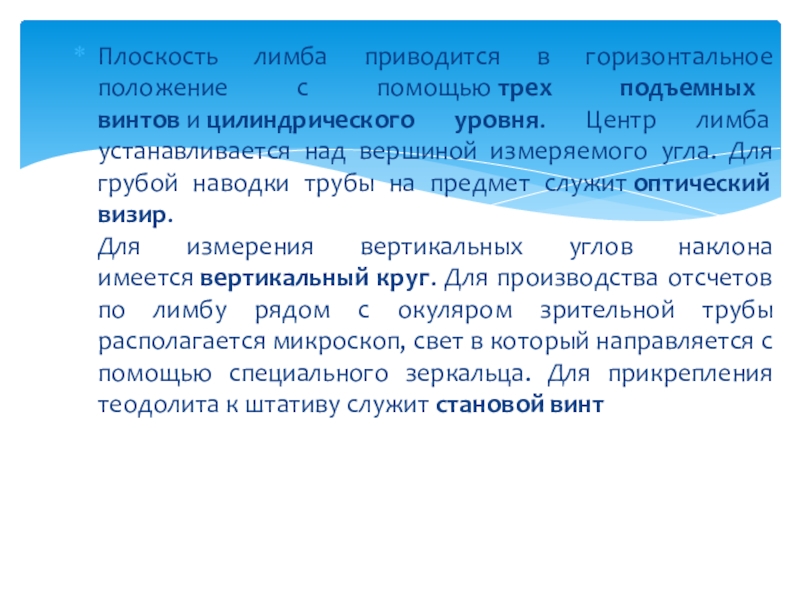

Центр лимба устанавливается над вершиной измеряемого угла. Для грубой наводки трубы на предмет служит оптический визир. Для измерения вертикальных углов наклона имеется вертикальный круг. Для производства отсчетов по лимбу рядом с окуляром зрительной трубы располагается микроскоп, свет в который направляется с помощью специального зеркальца. Для прикрепления теодолита к штативу служит становой винт

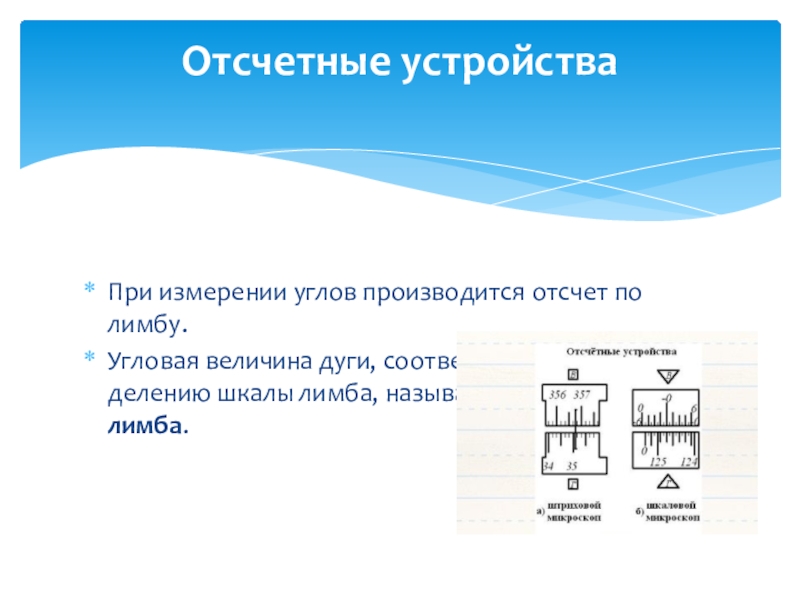

делению шкалы лимба, называется ценой деления лимба.

Отсчетные устройства

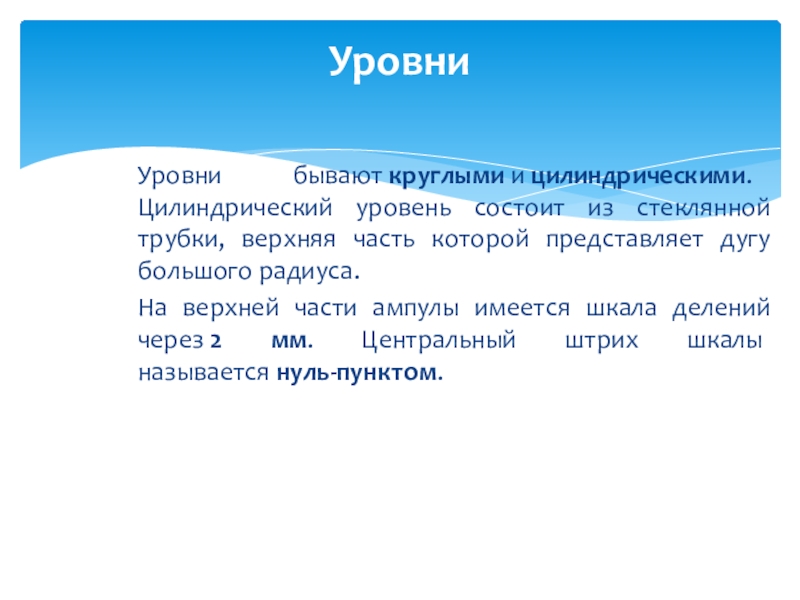

представляет дугу большого радиуса.
На верхней части ампулы имеется шкала делений через 2 мм. Центральный штрих шкалы называется нуль-пунктом.

Уровни

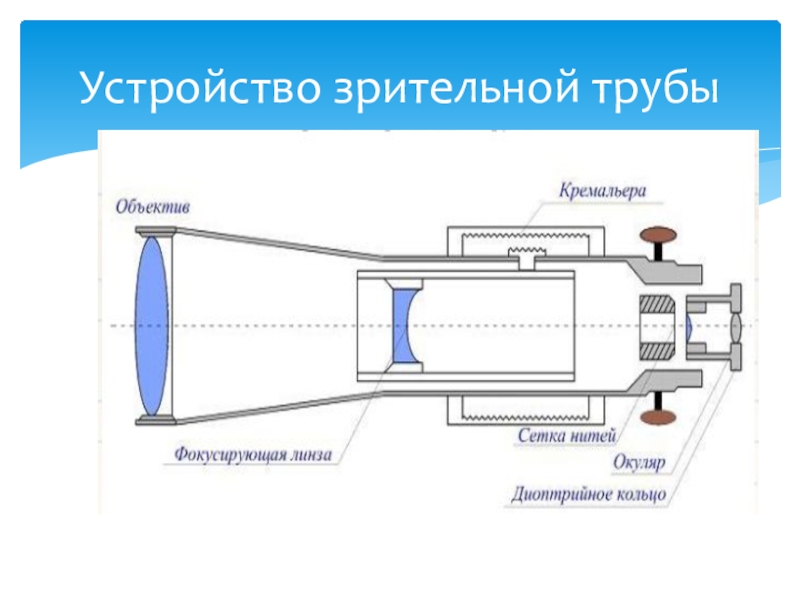

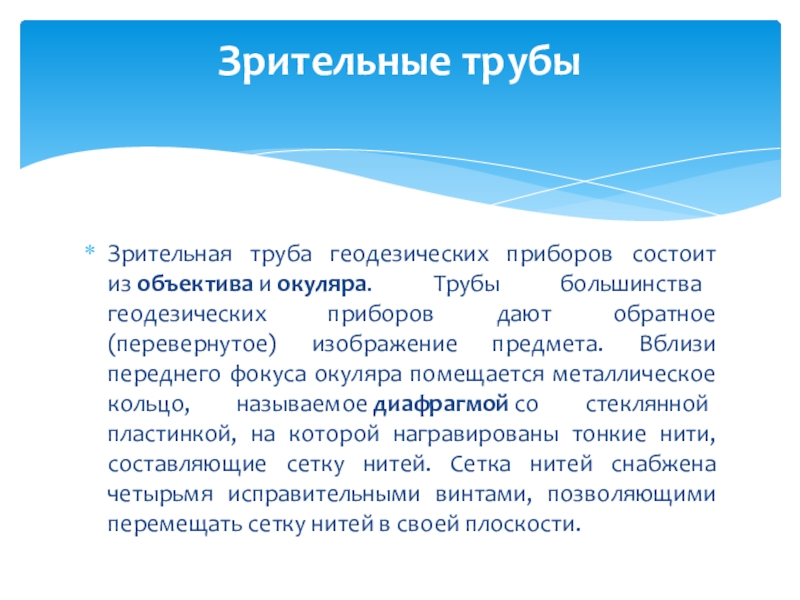

обратное (перевернутое) изображение предмета. Вблизи переднего фокуса окуляра помещается металлическое кольцо, называемое диафрагмой со стеклянной пластинкой, на которой награвированы тонкие нити, составляющие сетку нитей. Сетка нитей снабжена четырьмя исправительными винтами, позволяющими перемещать сетку нитей в своей плоскости.

Зрительные трубы

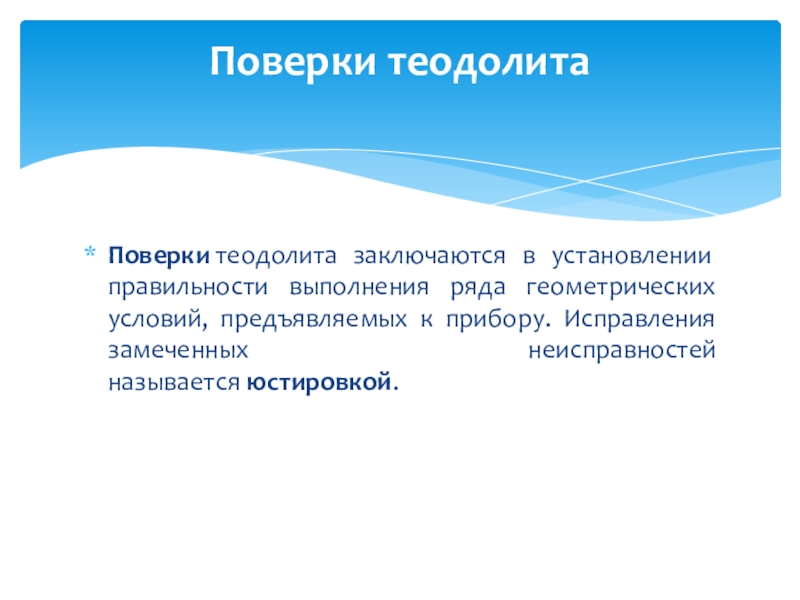

прибору. Исправления замеченных неисправностей называется юстировкой.

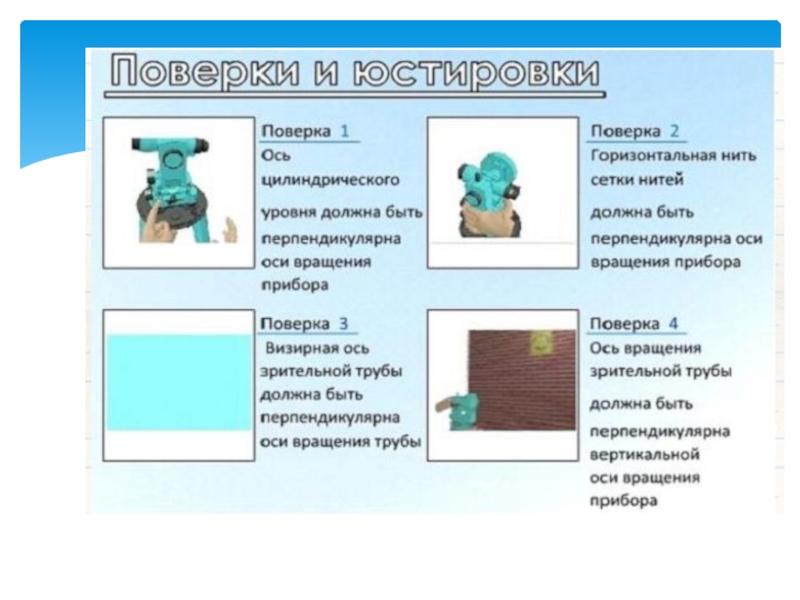

Поверки теодолита

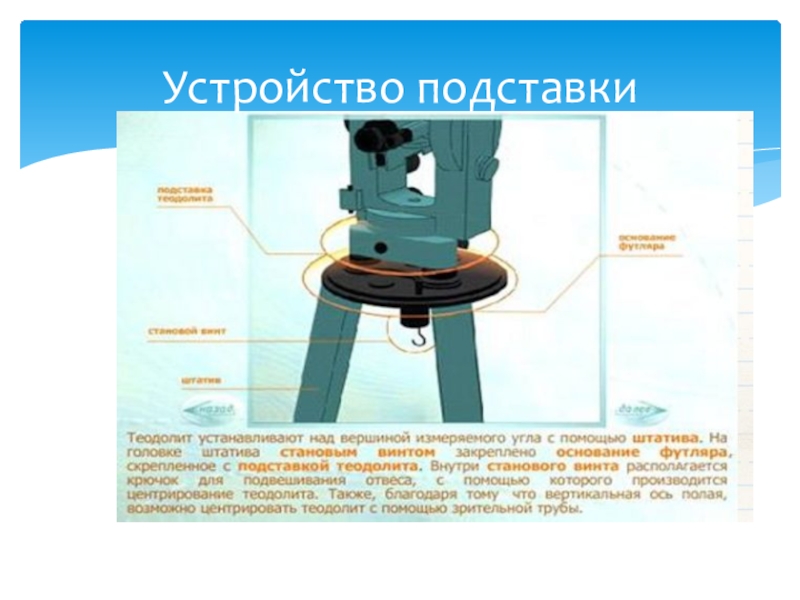

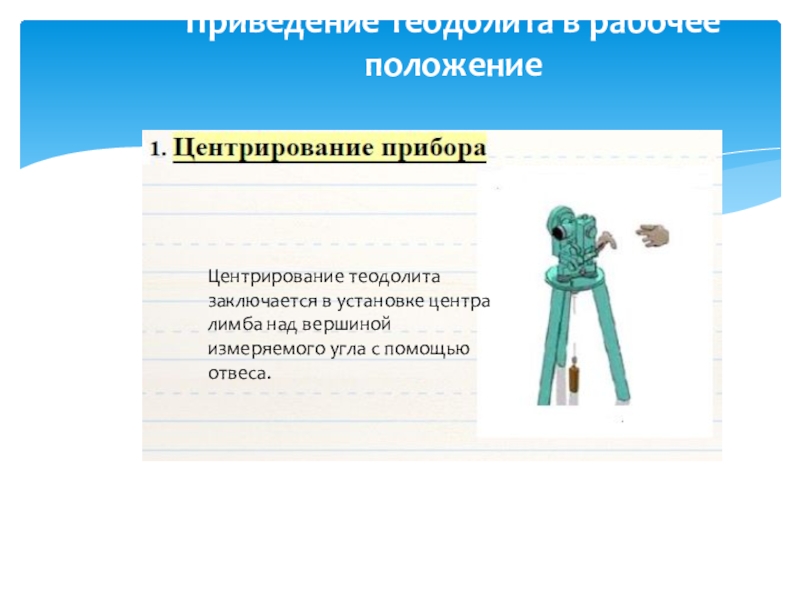

над вершиной измеряемого угла с помощью отвеса.

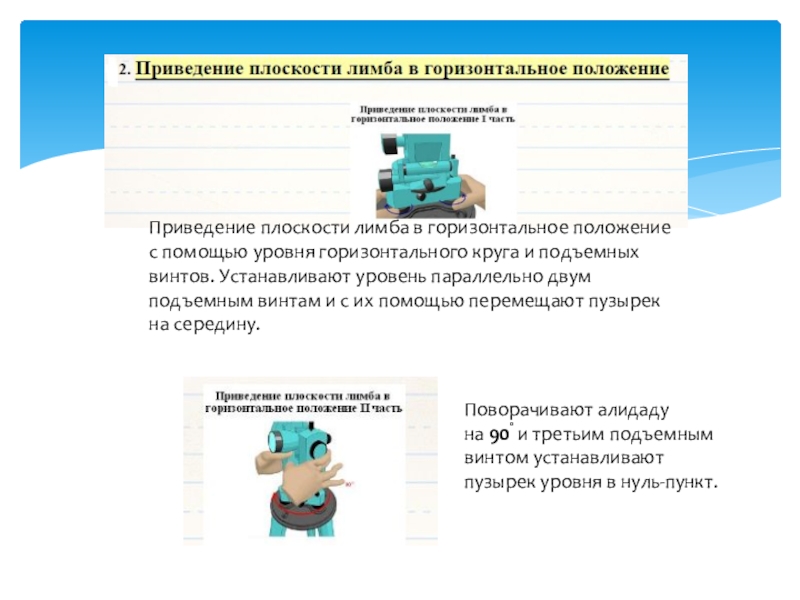

и подъемных винтов. Устанавливают уровень параллельно двум подъемным винтам и с их помощью перемещают пузырек на середину.

Поворачивают алидаду на 90° и третьим подъемным винтом устанавливают пузырек уровня в нуль-пункт.

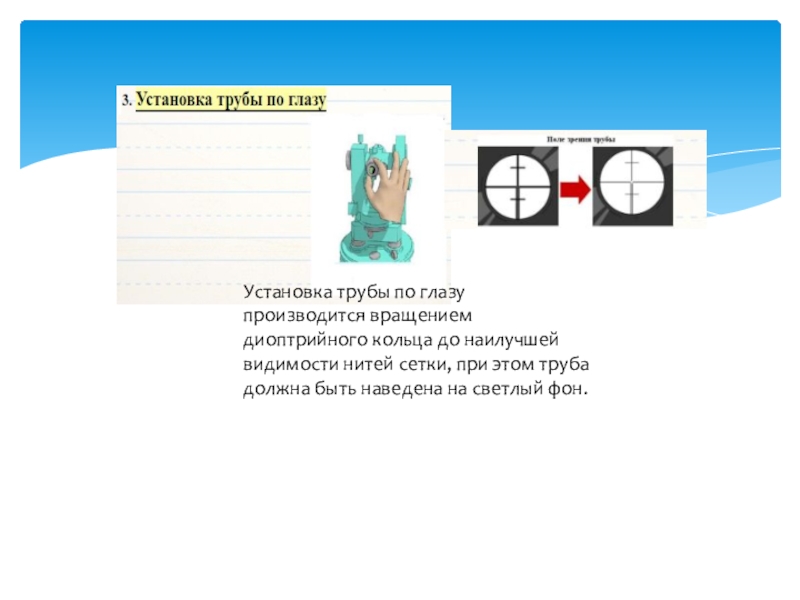

нитей сетки, при этом труба должна быть наведена на светлый фон.

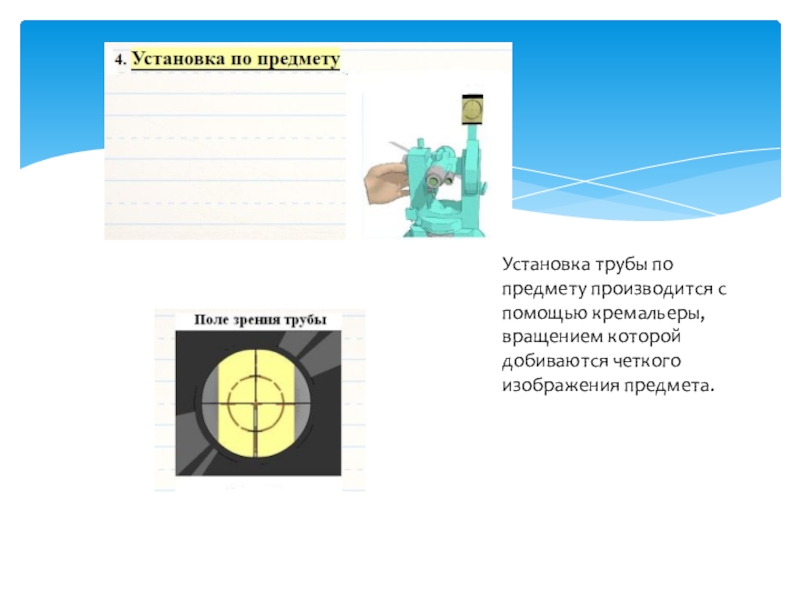

четкого изображения предмета.

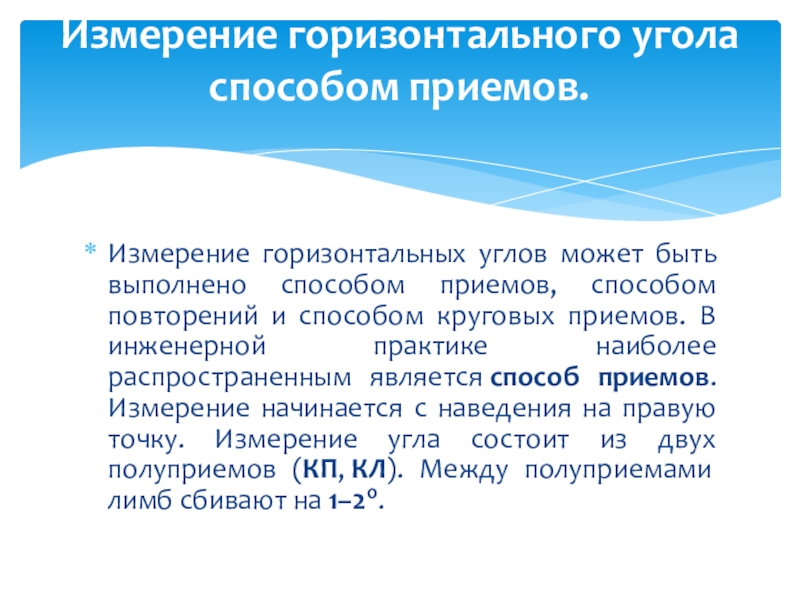

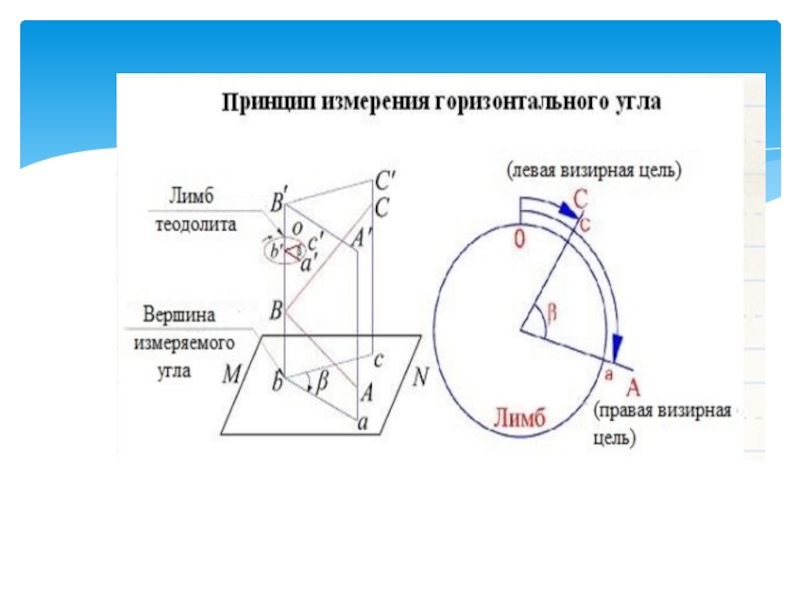

способом круговых приемов. В инженерной практике наиболее распространенным является способ приемов. Измерение начинается с наведения на правую точку. Измерение угла состоит из двух полуприемов (КП, КЛ). Между полуприемами лимб сбивают на 1–2o.

Измерение горизонтального угола способом приемов.

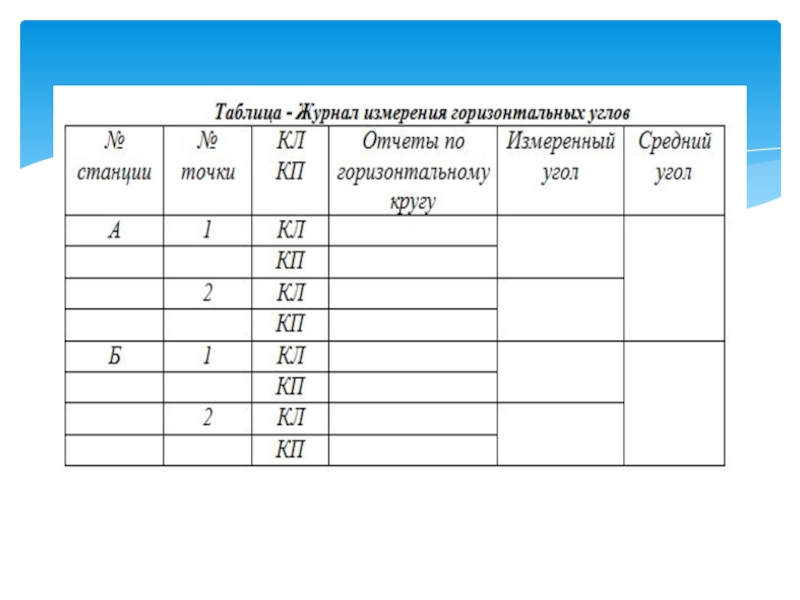

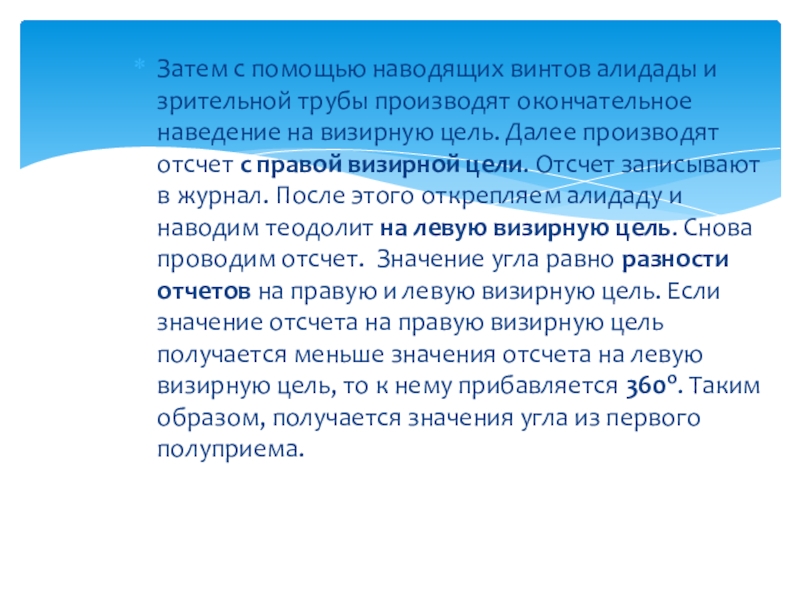

наведение на визирную цель. Далее производят отсчет с правой визирной цели. Отсчет записывают в журнал. После этого открепляем алидаду и наводим теодолит на левую визирную цель. Снова проводим отсчет.  Значение угла равно разности отчетов на правую и левую визирную цель. Если значение отсчета на правую визирную цель получается меньше значения отсчета на левую визирную цель, то к нему прибавляется 360o. Таким образом, получается значения угла из первого полуприема.

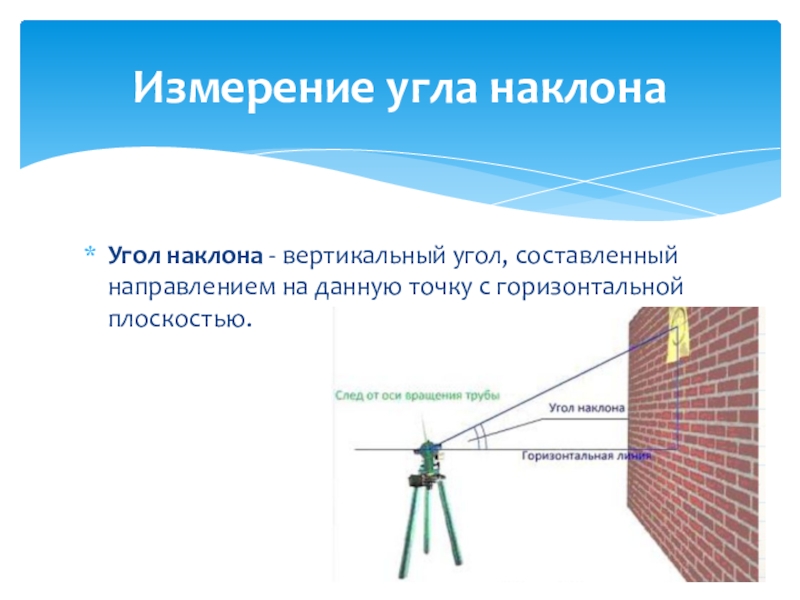

плоскостью.

Измерение угла наклона

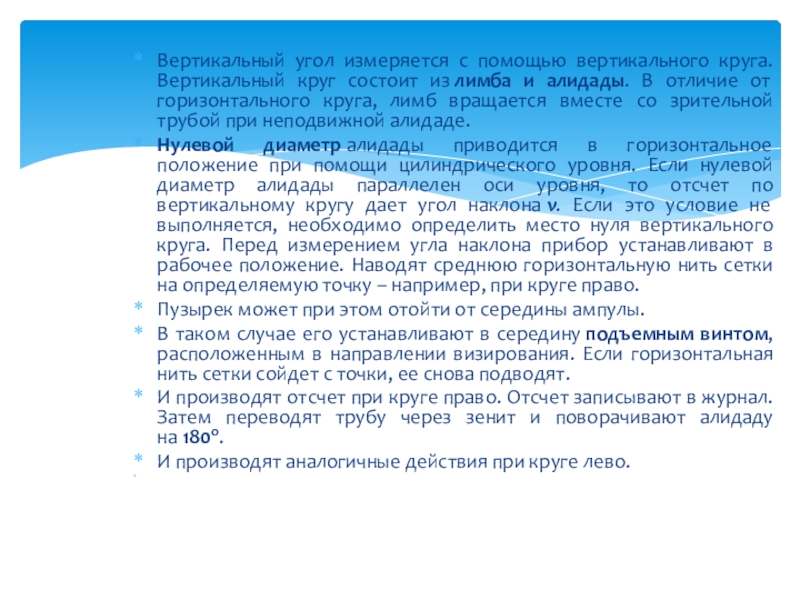

и алидады. В отличие от горизонтального круга, лимб вращается вместе со зрительной трубой при неподвижной алидаде.
Нулевой диаметр алидады приводится в горизонтальное положение при помощи цилиндрического уровня. Если нулевой диаметр алидады параллелен оси уровня, то отсчет по вертикальному кругу дает угол наклона ν. Если это условие не выполняется, необходимо определить место нуля вертикального круга. Перед измерением угла наклона прибор устанавливают в рабочее положение. Наводят среднюю горизонтальную нить сетки на определяемую точку – например, при круге право.
Пузырек может при этом отойти от середины ампулы.
В таком случае его устанавливают в середину подъемным винтом, расположенным в направлении визирования. Если горизонтальная нить сетки сойдет с точки, ее снова подводят.

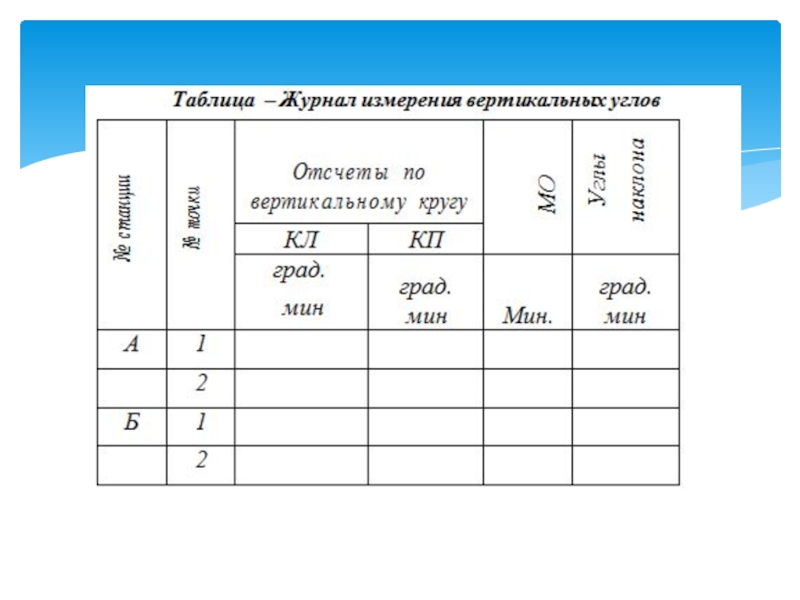

И производят отсчет при круге право. Отсчет записывают в журнал. Затем переводят трубу через зенит и поворачивают алидаду на 180o.
И производят аналогичные действия при круге лево.

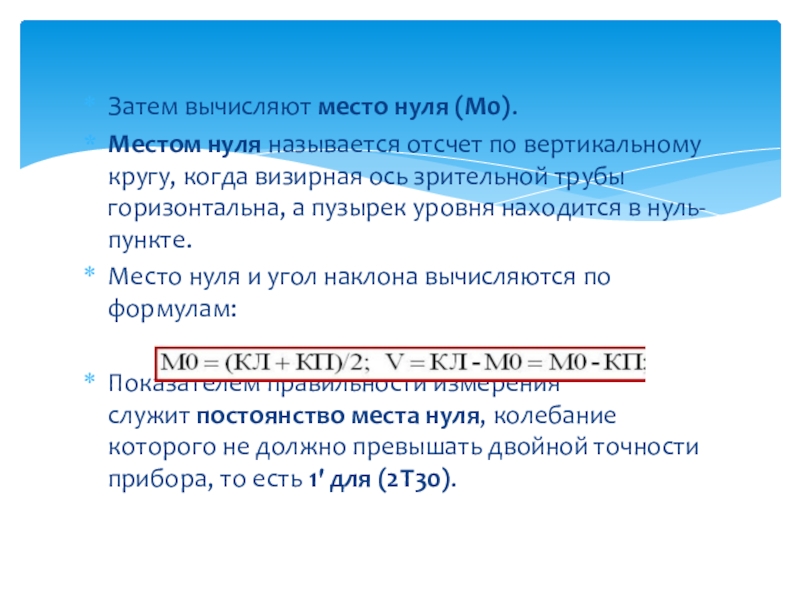

ось зрительной трубы горизонтальна, а пузырек уровня находится в нуль-пункте.
Место нуля и угол наклона вычисляются по формулам:

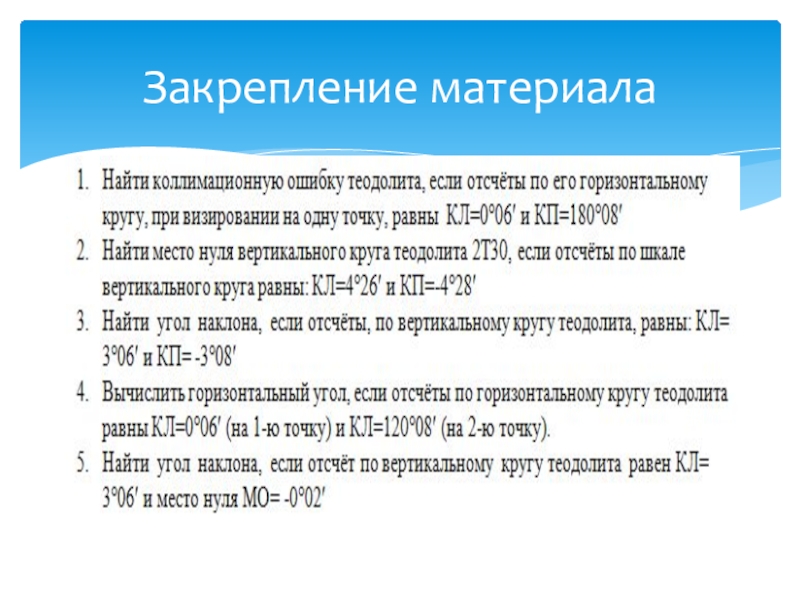

Показателем правильности измерения служит постоянство места нуля, колебание которого не должно превышать двойной точности прибора, то есть 1' для (2T30).
