Презентация, доклад по дисциплине Основы геодезии и картографии на тему: Рельеф местности и его изображение на топографических картах

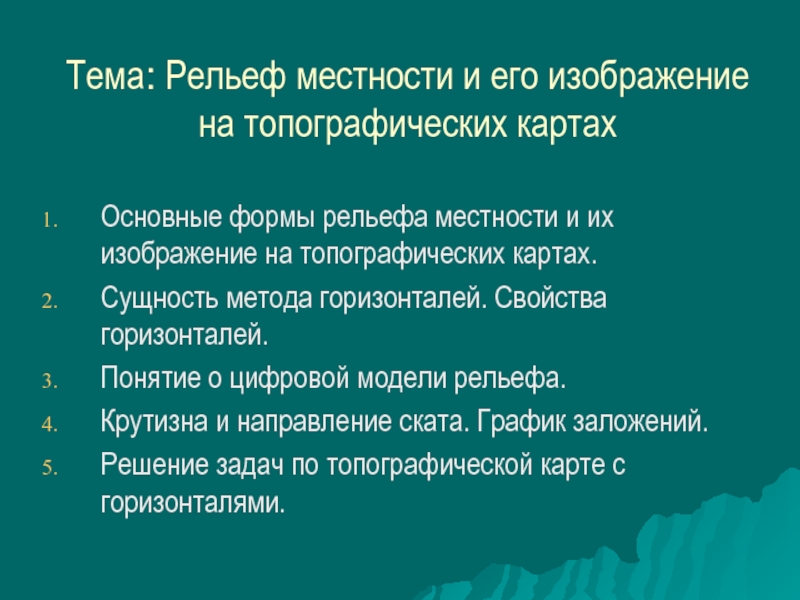

местности и их изображение на топографических картах.
Сущность метода горизонталей. Свойства горизонталей.
Понятие о цифровой модели рельефа.

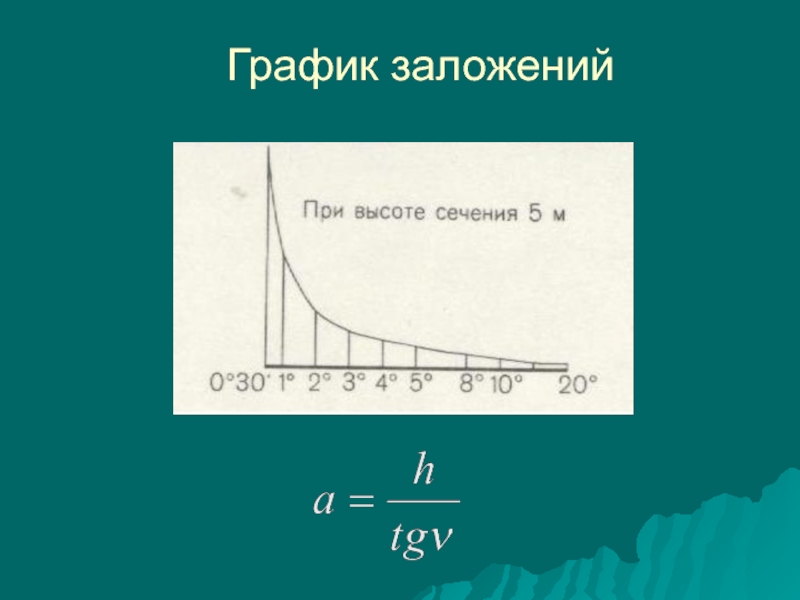

Крутизна и направление ската. График заложений.

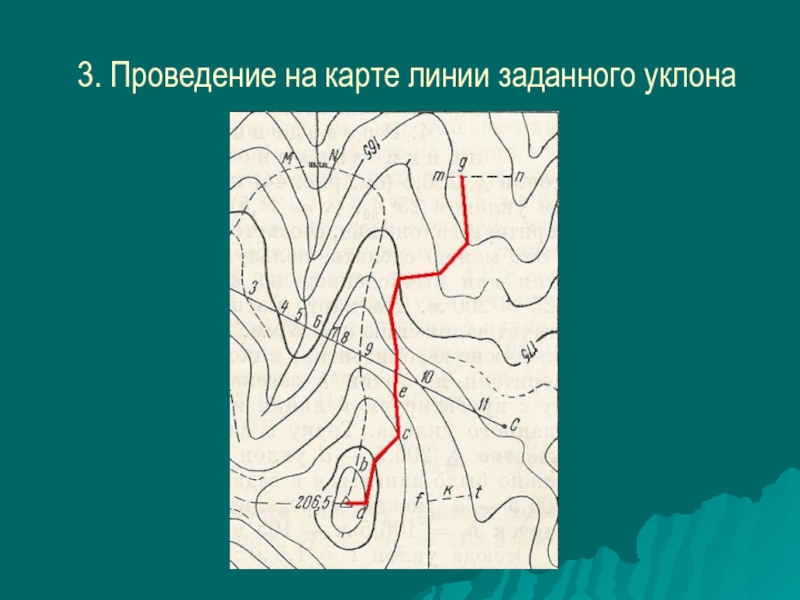

Решение задач по топографической карте с горизонталями.

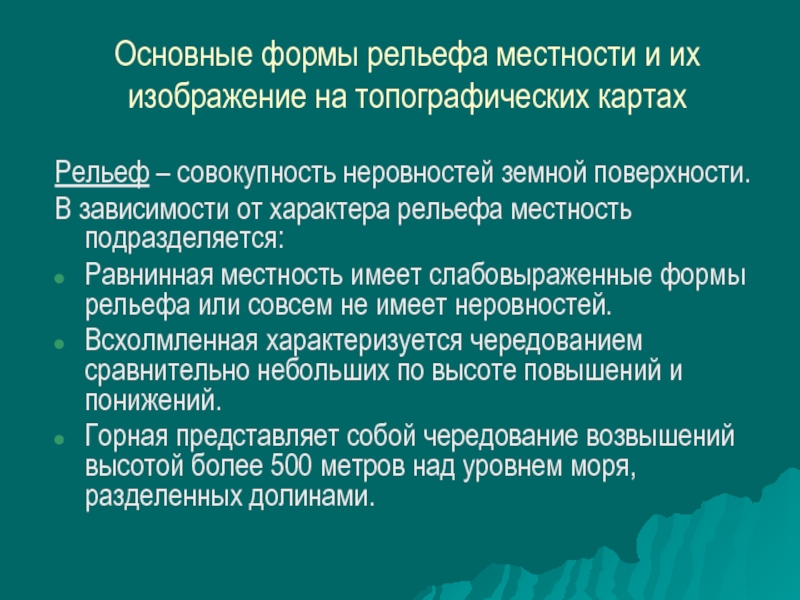

совокупность неровностей земной поверхности.
В зависимости от характера рельефа местность подразделяется:
Равнинная местность имеет слабовыраженные формы рельефа или совсем не имеет неровностей.
Всхолмленная характеризуется чередованием сравнительно небольших по высоте повышений и понижений.
Горная представляет собой чередование возвышений высотой более 500 метров над уровнем моря, разделенных долинами.

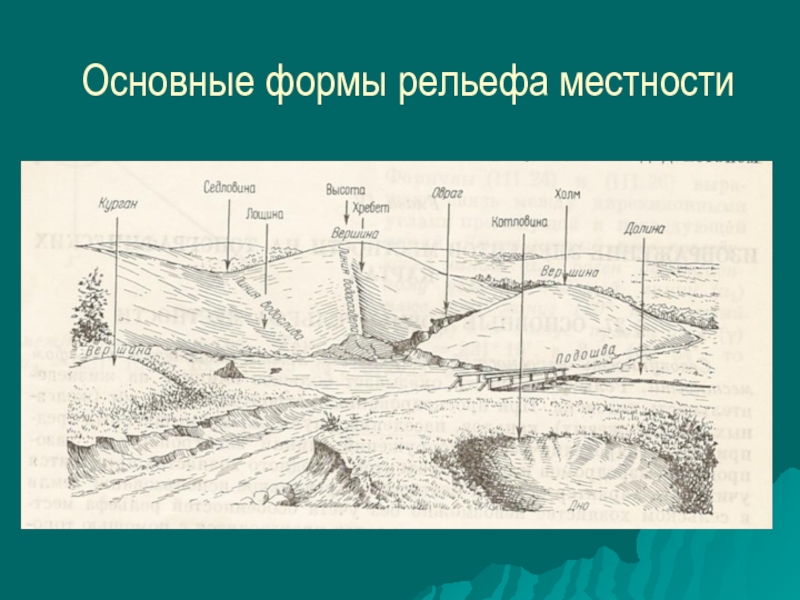

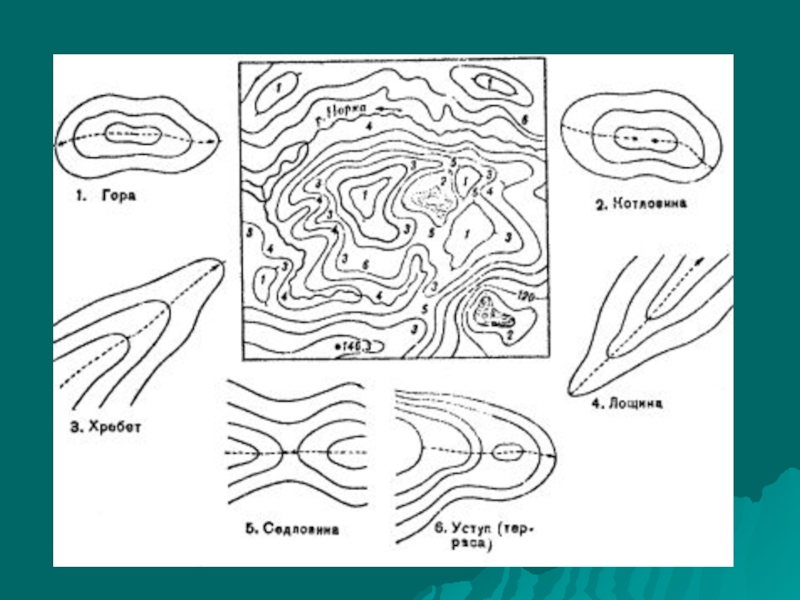

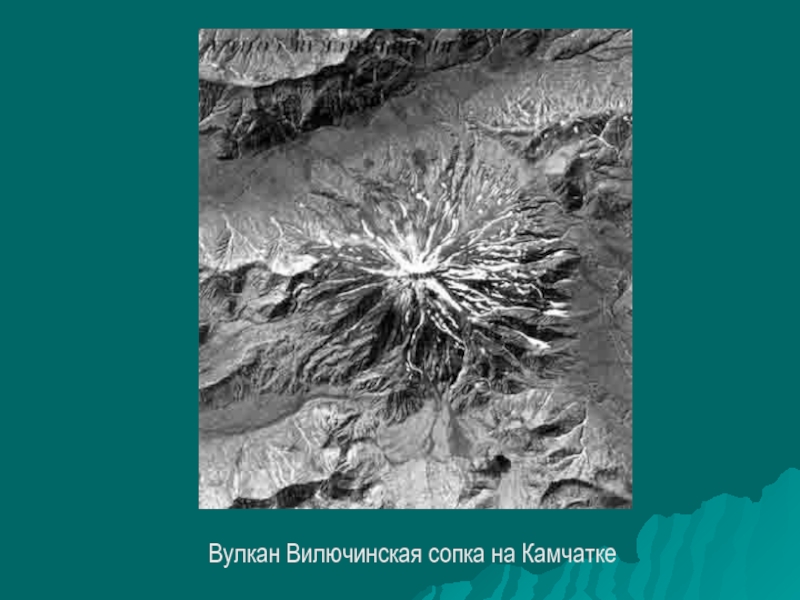

рельефа с наивысшей точкой вершиной.

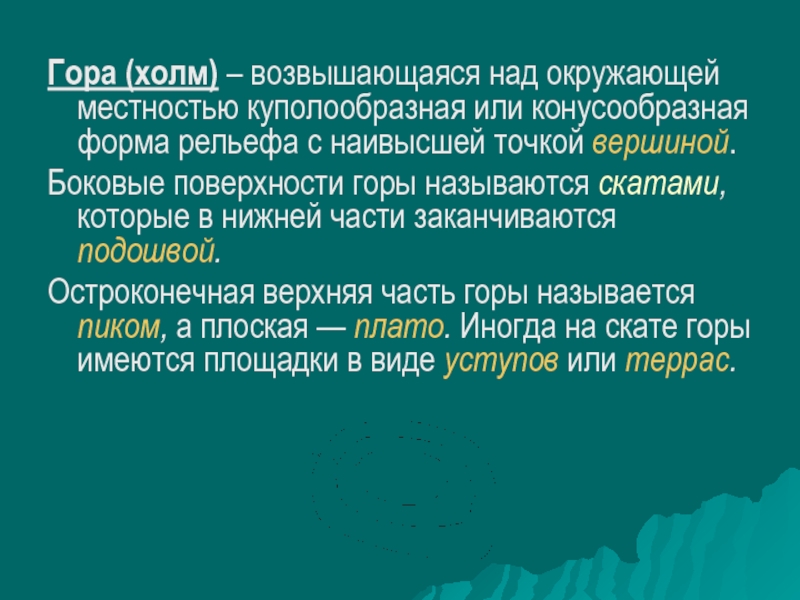

Боковые поверхности горы называются скатами, которые в нижней части заканчиваются подошвой.
Остроконечная верхняя часть горы называется пиком, а плоская — плато. Иногда на скате горы имеются площадки в виде уступов или террас.

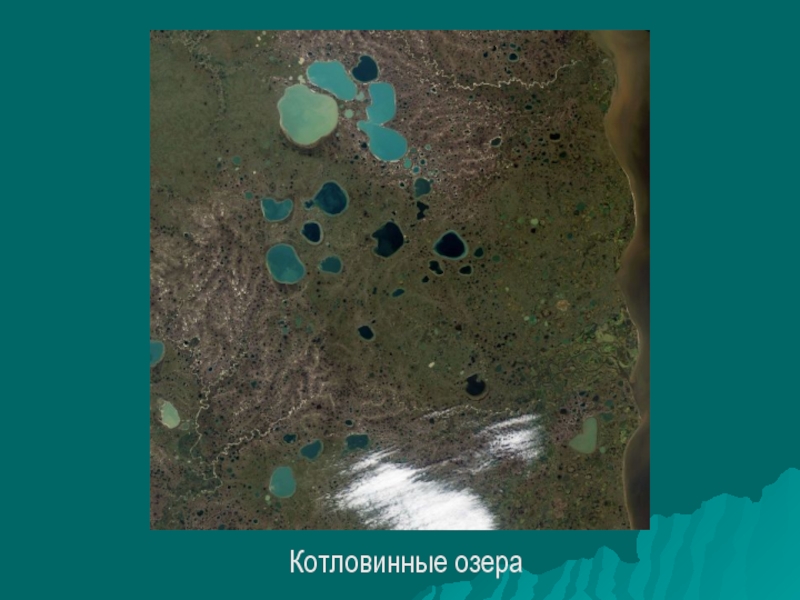

называют дном.

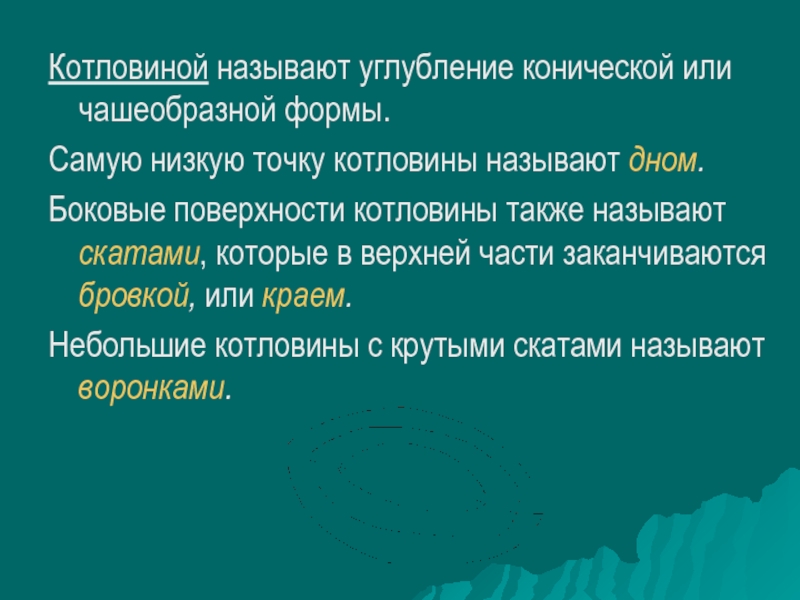

Боковые поверхности котловины также называют скатами, которые в верхней части заканчиваются бровкой, или краем.
Небольшие котловины с крутыми скатами называют воронками.

двумя скатами.

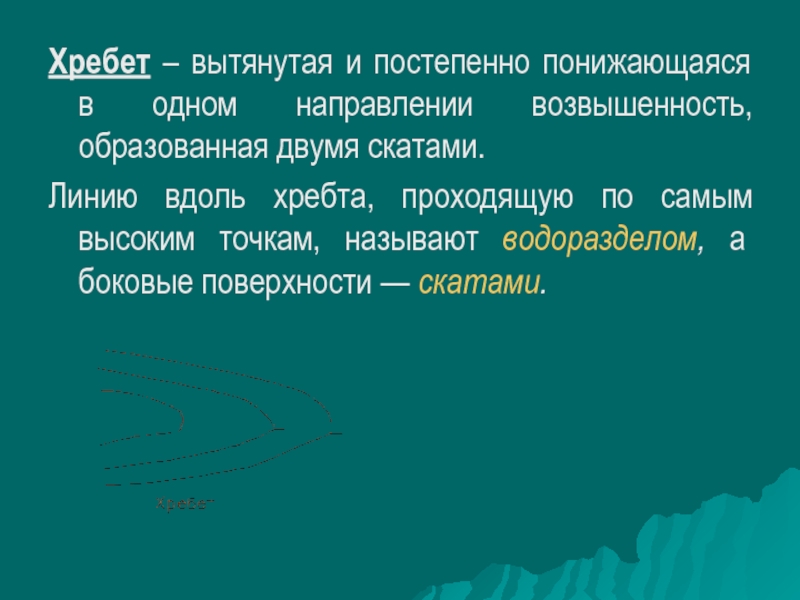

Линию вдоль хребта, проходящую по самым высоким точкам, называют водоразделом, а боковые поверхности — скатами.

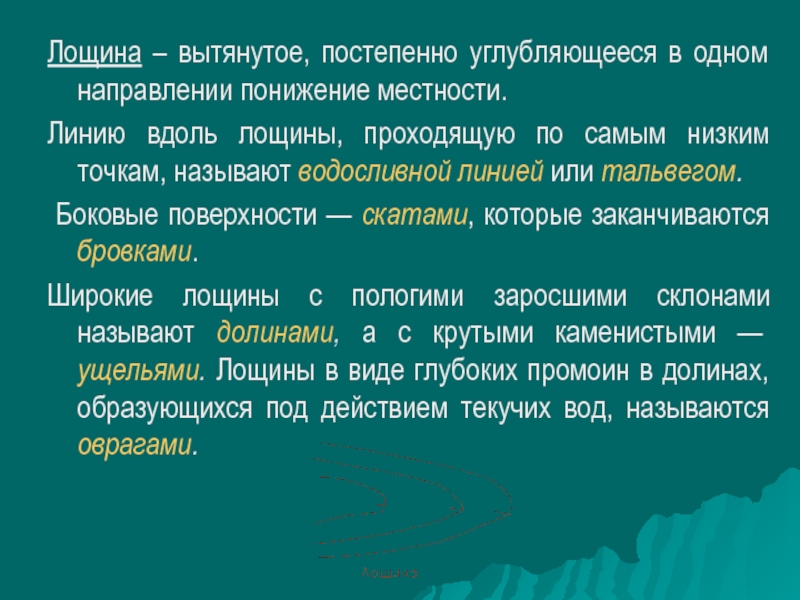

вдоль лощины, проходящую по самым низким точкам, называют водосливной линией или тальвегом.
Боковые поверхности — скатами, которые заканчиваются бровками.
Широкие лощины с пологими заросшими склонами называют долинами, а с крутыми каменистыми — ущельями. Лощины в виде глубоких промоин в долинах, образующихся под действием текучих вод, называются оврагами.

двух лощин с расходящимися от этой точки водотоками.
В горной местности через седловины обычно пролегают дороги или пешеходные тропы, поэтому в горах они называются перевалами.

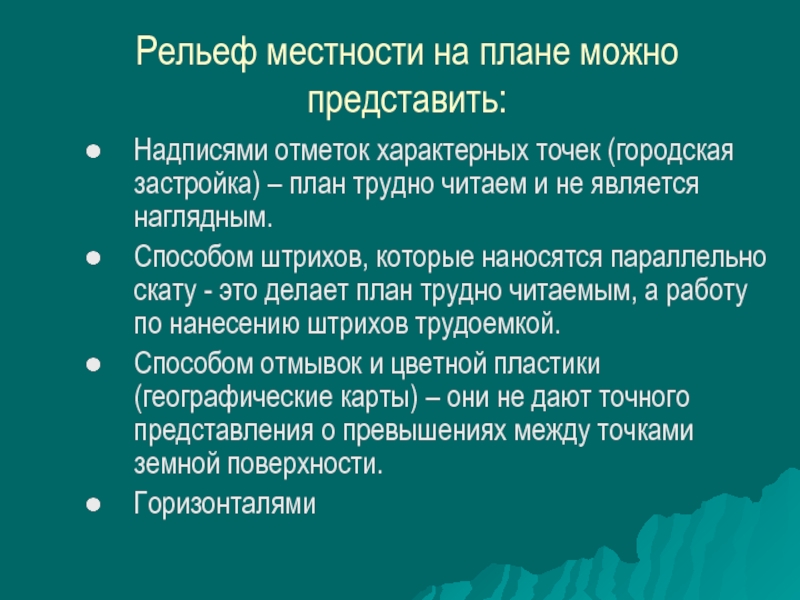

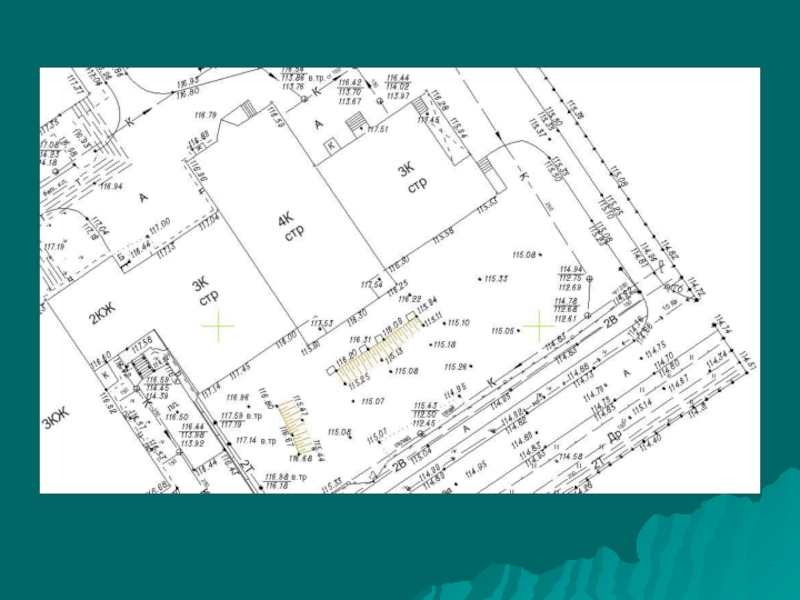

– план трудно читаем и не является наглядным.

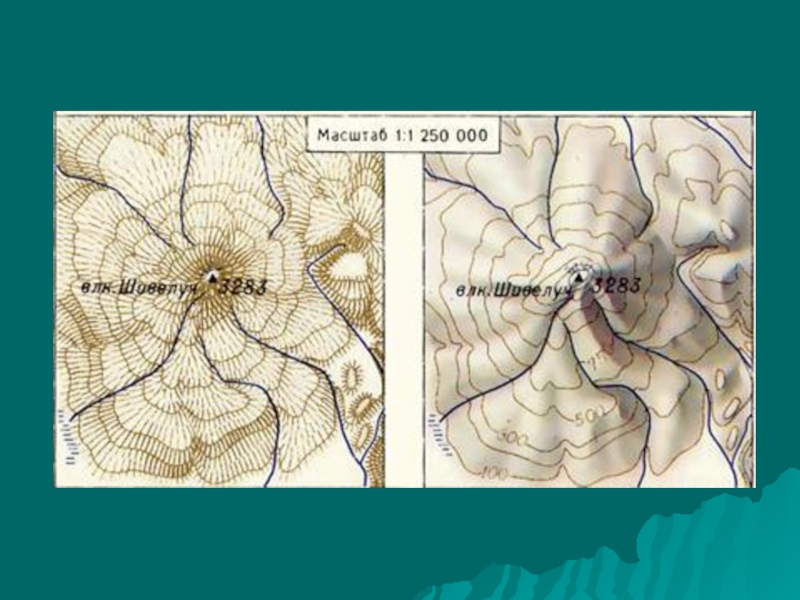

Способом штрихов, которые наносятся параллельно скату - это делает план трудно читаемым, а работу по нанесению штрихов трудоемкой.

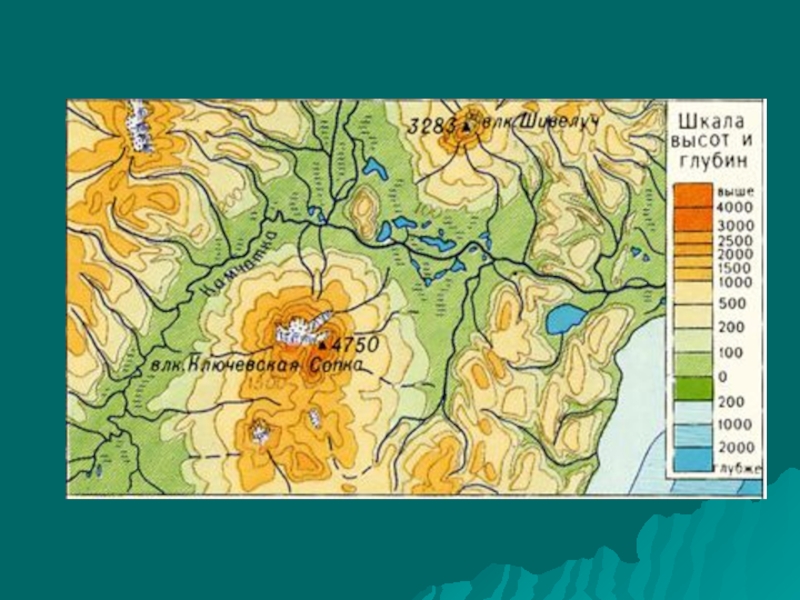

Способом отмывок и цветной пластики (географические карты) – они не дают точного представления о превышениях между точками земной поверхности.

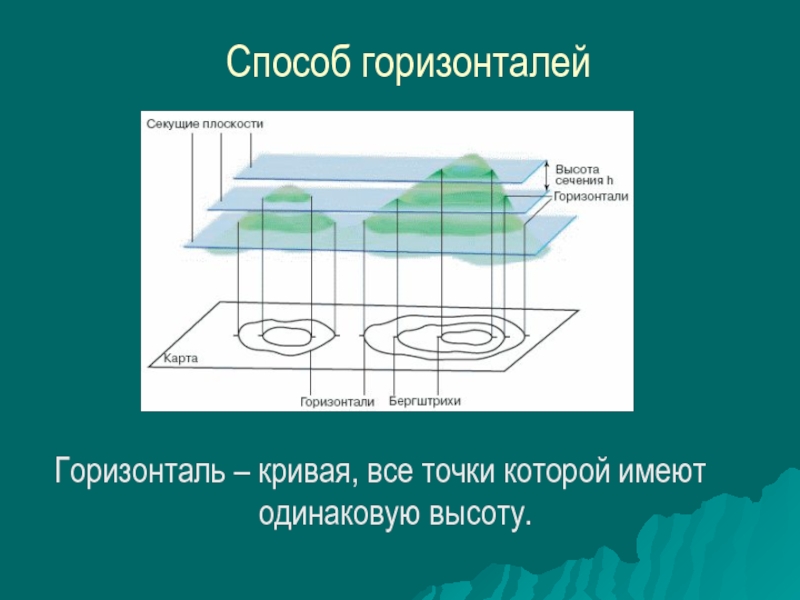

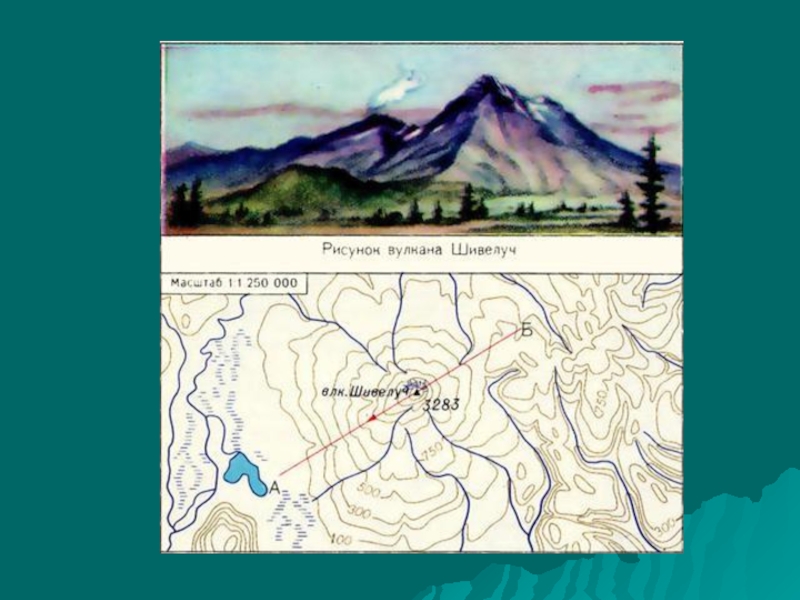

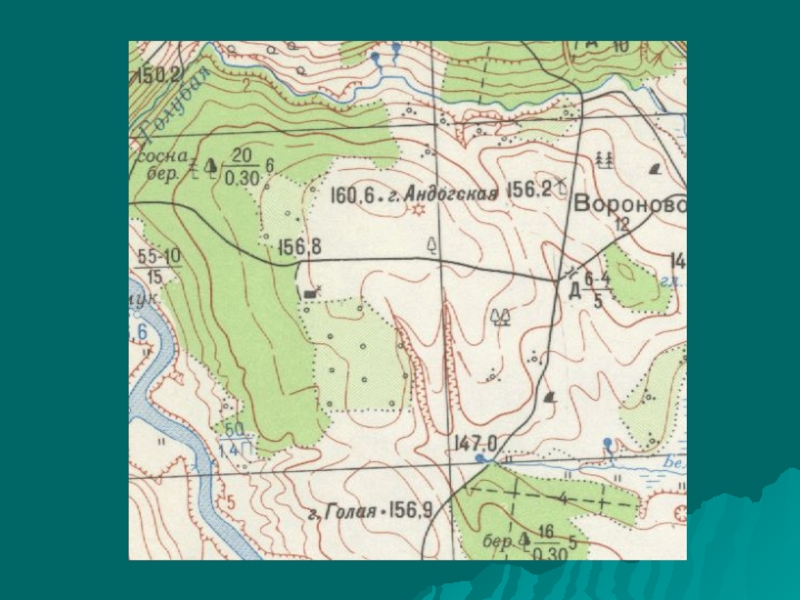

Горизонталями

пределах одного листа карты).

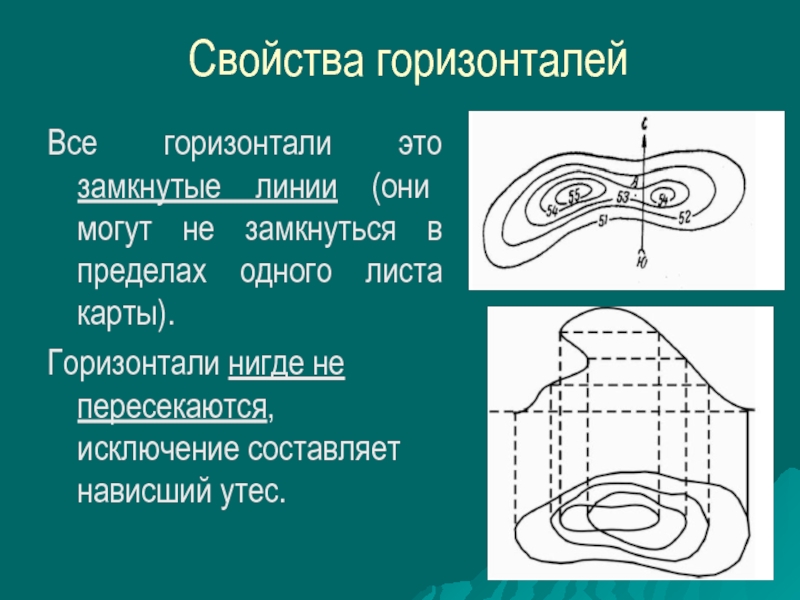

Горизонтали нигде не пересекаются, исключение составляет нависший утес.

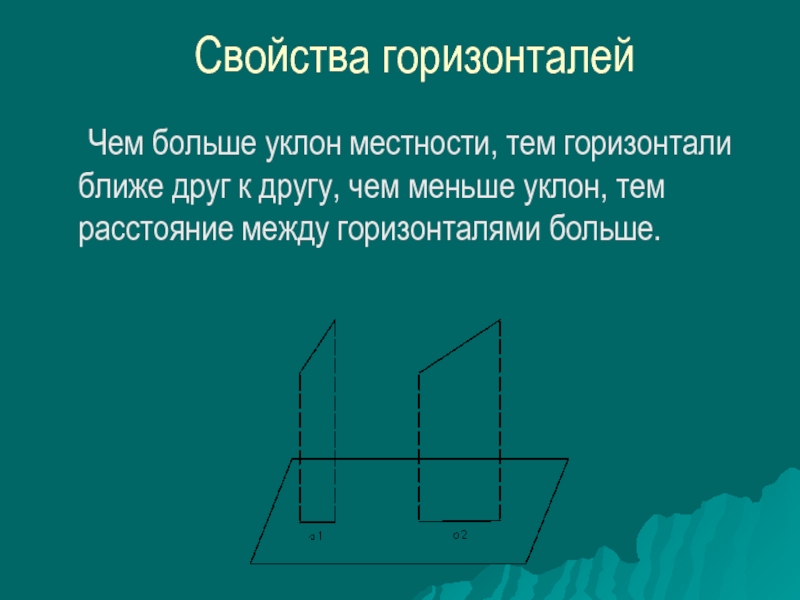

чем меньше уклон, тем расстояние между горизонталями больше.

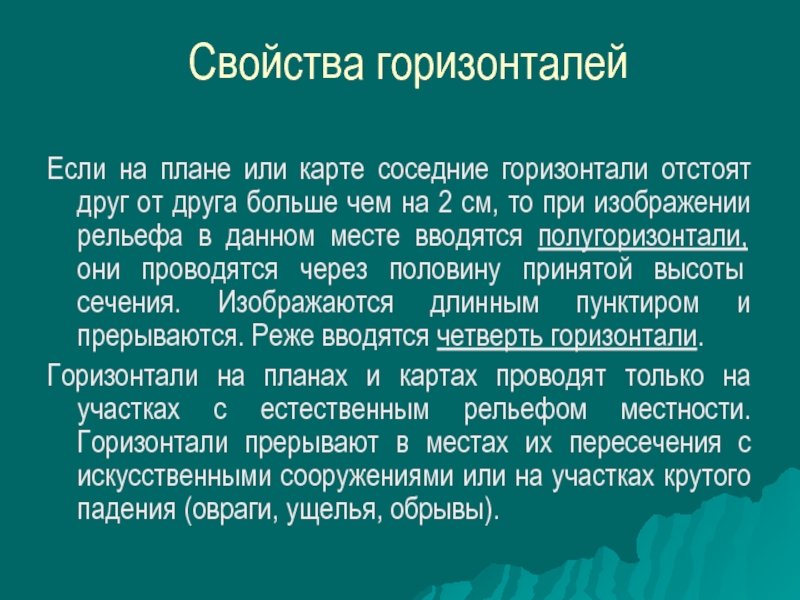

друга больше чем на 2 см, то при изображении рельефа в данном месте вводятся полугоризонтали, они проводятся через половину принятой высоты сечения. Изображаются длинным пунктиром и прерываются. Реже вводятся четверть горизонтали.

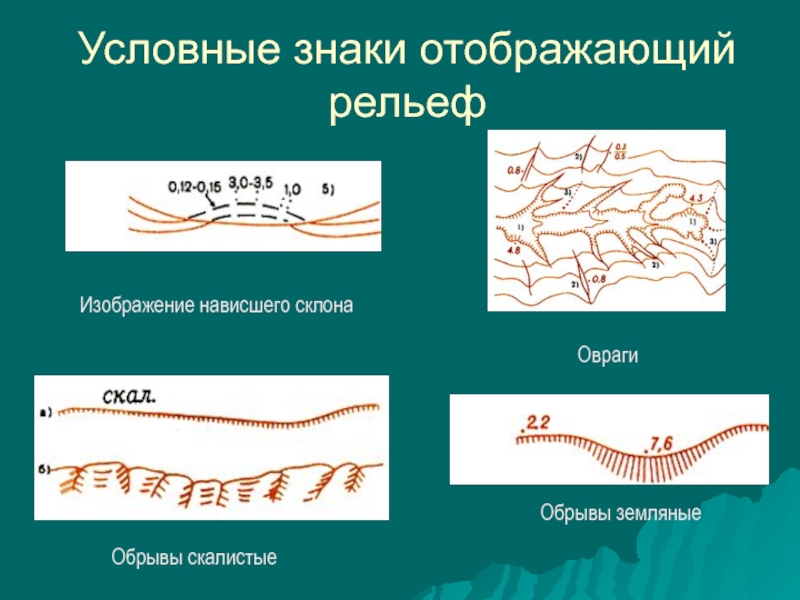

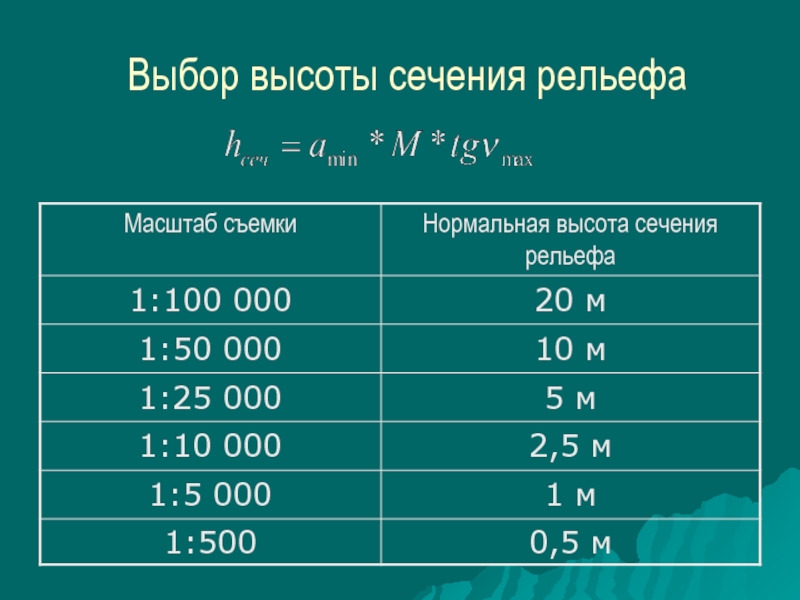

Горизонтали на планах и картах проводят только на участках с естественным рельефом местности. Горизонтали прерывают в местах их пересечения с искусственными сооружениями или на участках крутого падения (овраги, ущелья, обрывы).

на 4 (при сечении рельефа 2,5) или через 4 на 5 (при сечении 2 или 1 метр).

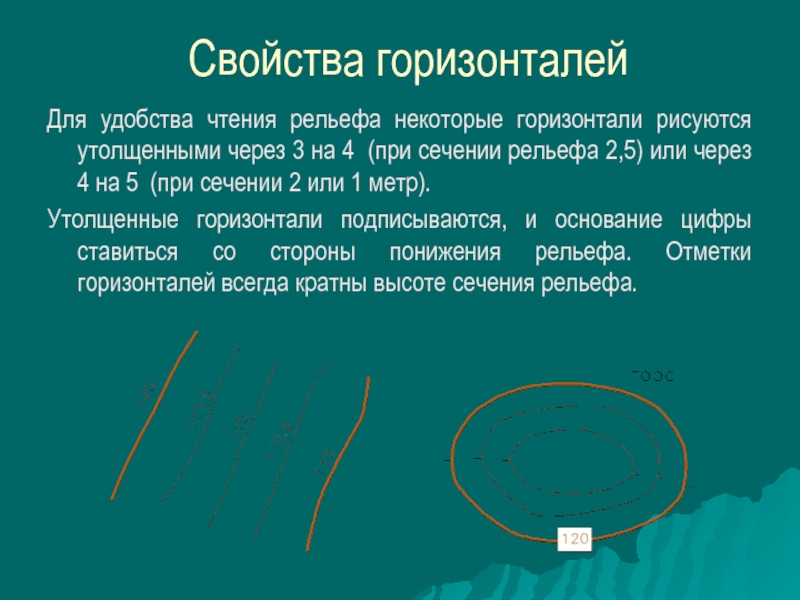

Утолщенные горизонтали подписываются, и основание цифры ставиться со стороны понижения рельефа. Отметки горизонталей всегда кратны высоте сечения рельефа.

горизонтальной плоскостью в данной точке.

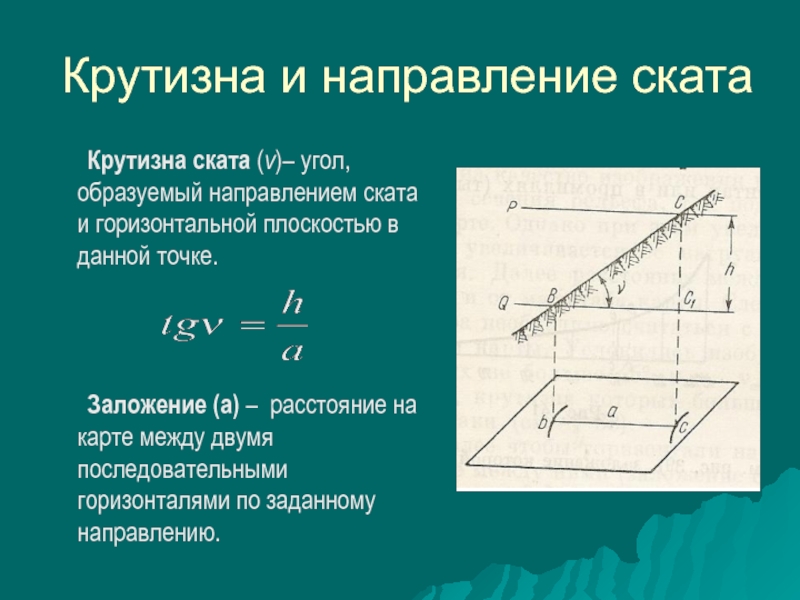

Заложение (а) – расстояние на карте между двумя последовательными горизонталями по заданному направлению.

крутизне ската.

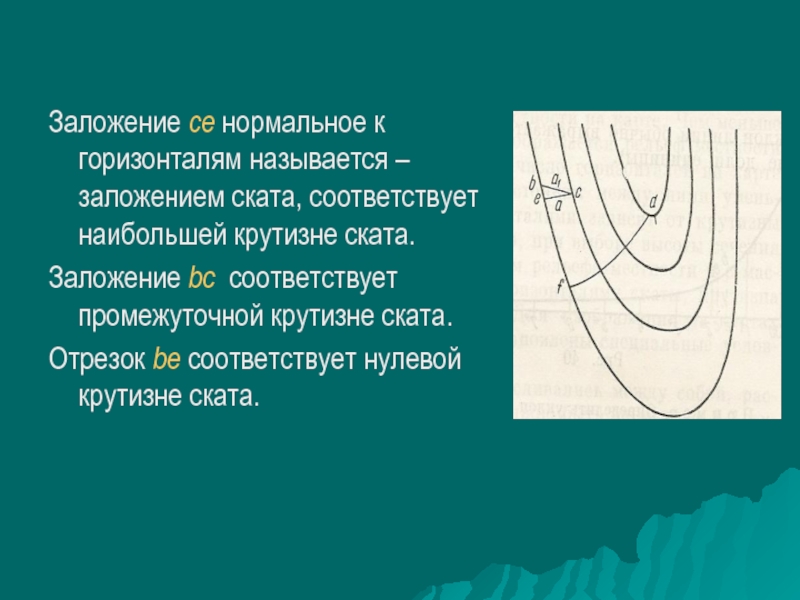

Заложение bc соответствует промежуточной крутизне ската.
Отрезок be соответствует нулевой крутизне ската.

плоскости в данной точке.

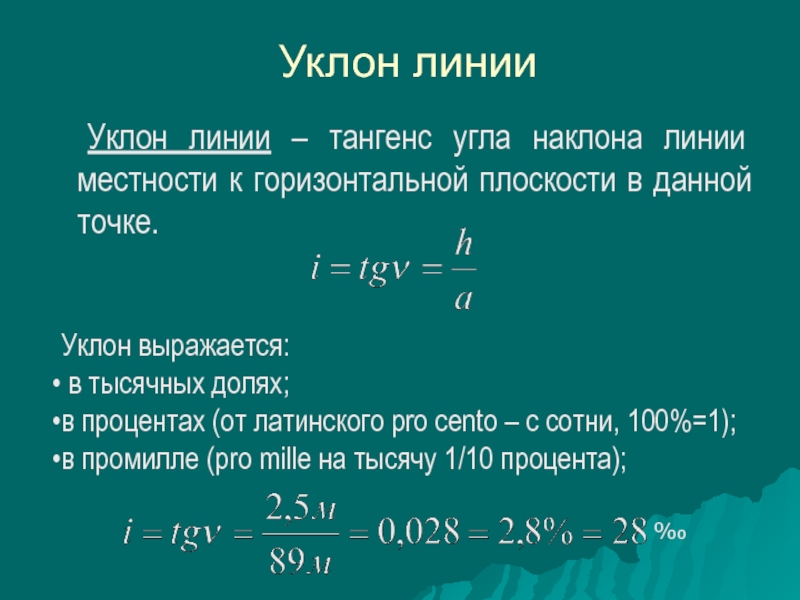

Уклон выражается:
в тысячных долях;
в процентах (от латинского pro cento – c сотни, 100%=1);
в промилле (pro mille на тысячу 1/10 процента);

‰

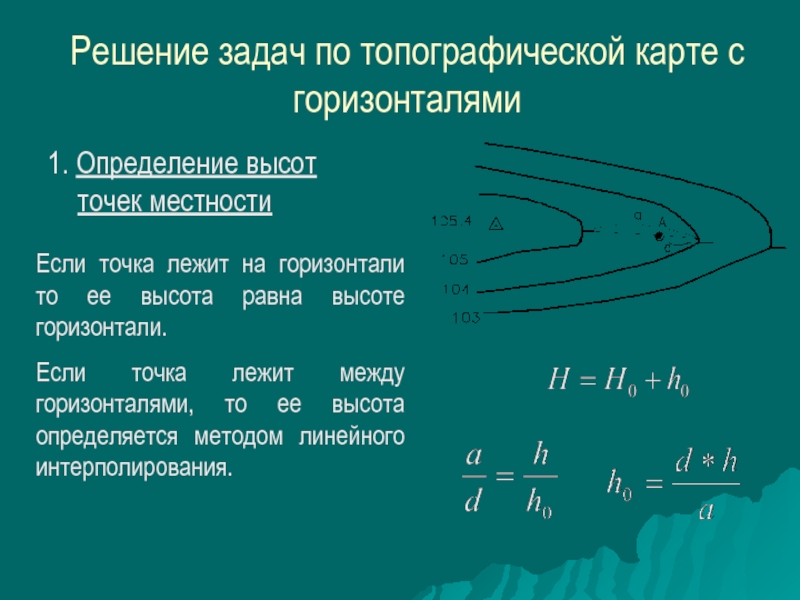

точка лежит на горизонтали то ее высота равна высоте горизонтали.

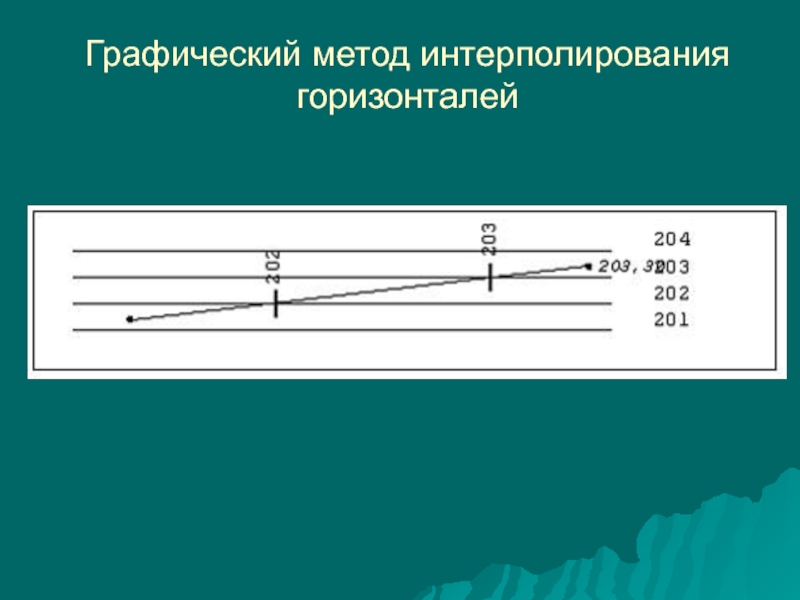

Если точка лежит между горизонталями, то ее высота определяется методом линейного интерполирования.

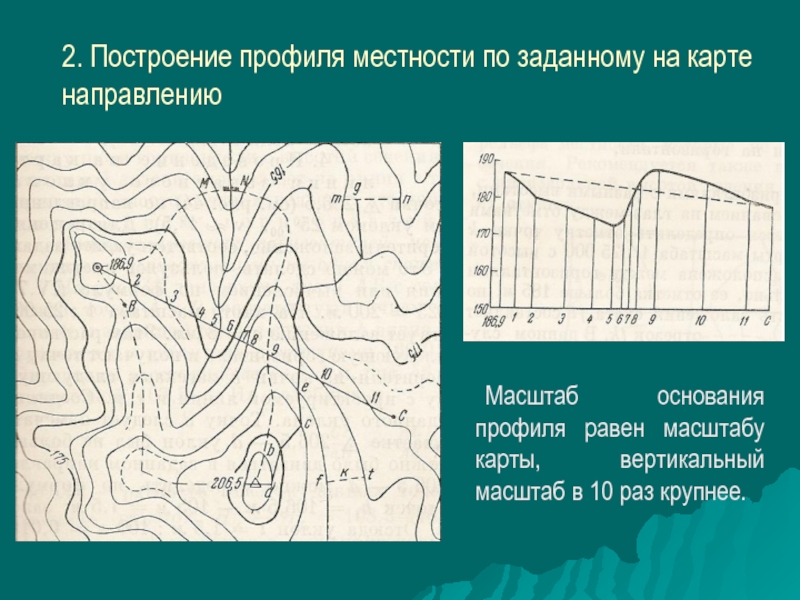

равен масштабу карты, вертикальный масштаб в 10 раз крупнее.

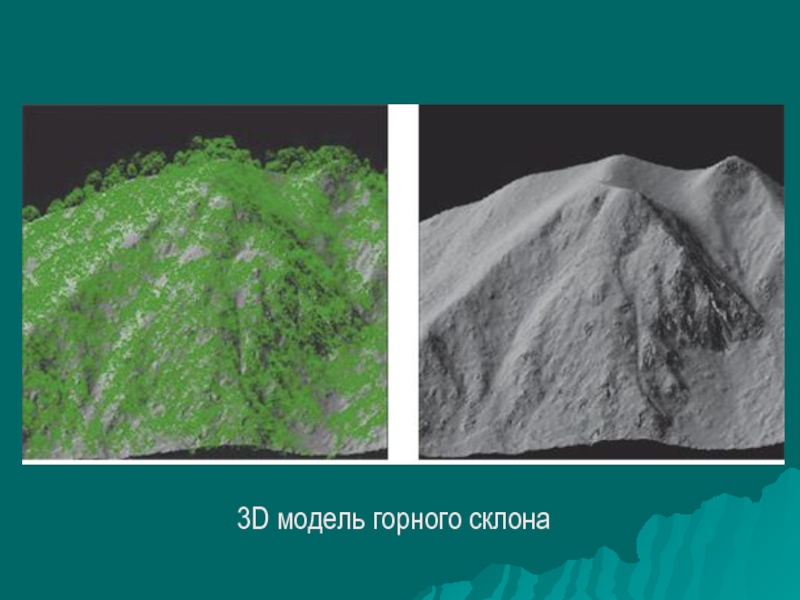

цифровых моделей местности (ЦММ).

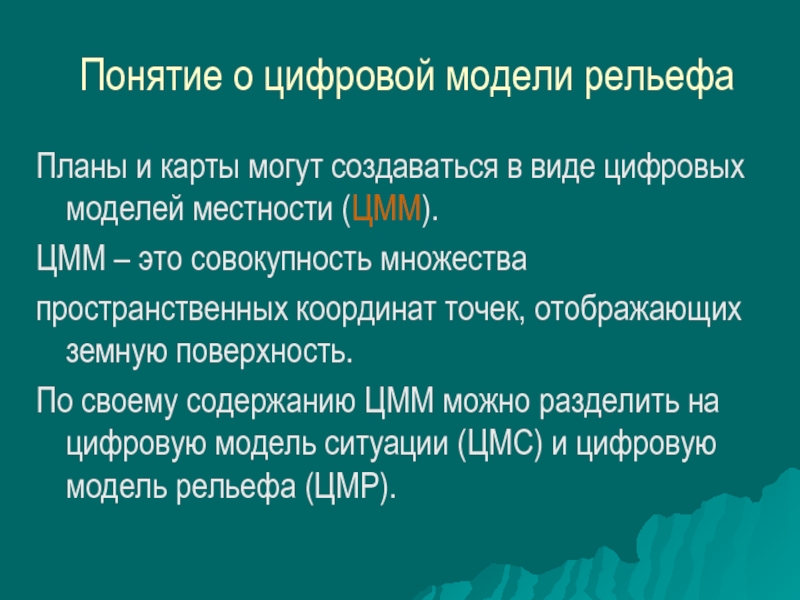

ЦММ – это совокупность множества
пространственных координат точек, отображающих земную поверхность.
По своему содержанию ЦММ можно разделить на цифровую модель ситуации (ЦМС) и цифровую модель рельефа (ЦМР).
