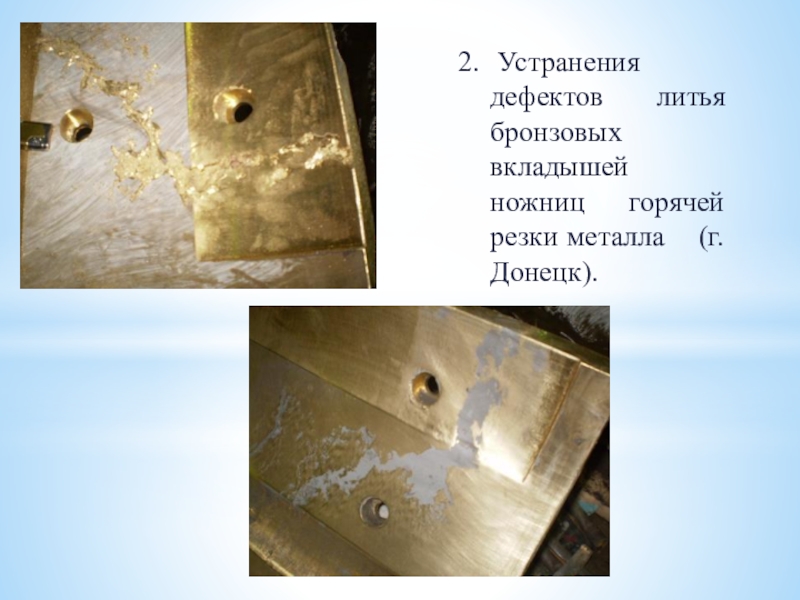

- 13. 2. Устранения дефектов литья бронзовых вкладышей ножниц горячей резки металла (г. Донецк).
- 14. Восстановление геометрических размеров насосов, геометрии посадочных мест
- 15. Восстановление штока цилиндра нижнего ползуна (нижняя траверза)
- 16. Четвертая группа – Материалы для герметизации микротрещинОбладают
- 17. Пятая группа – Анаэробные акриловые клеиДают возможность
- 18. Износ посадочного места и вклеенный подшипник –

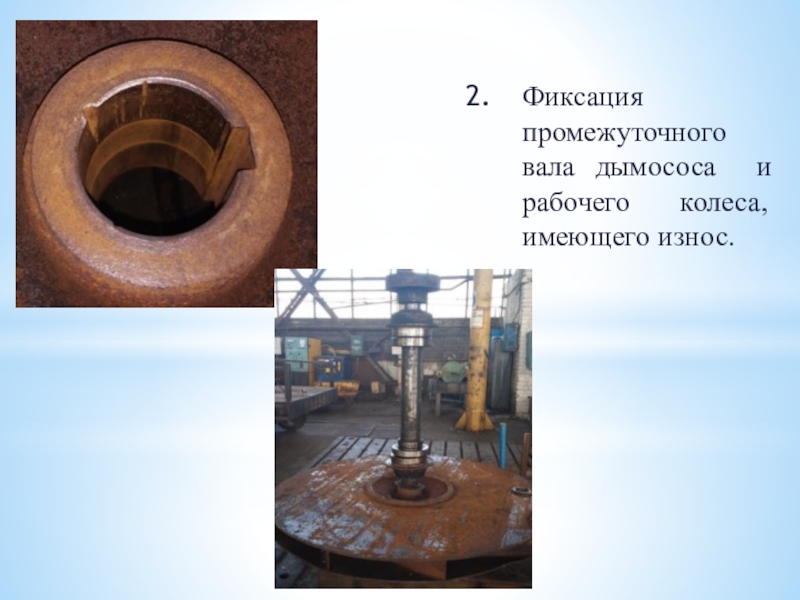

- 19. Фиксация промежуточного вала дымососа и рабочего колеса, имеющего износ.
- 20. Оценка результата устранения дефектов поверхности трения левой

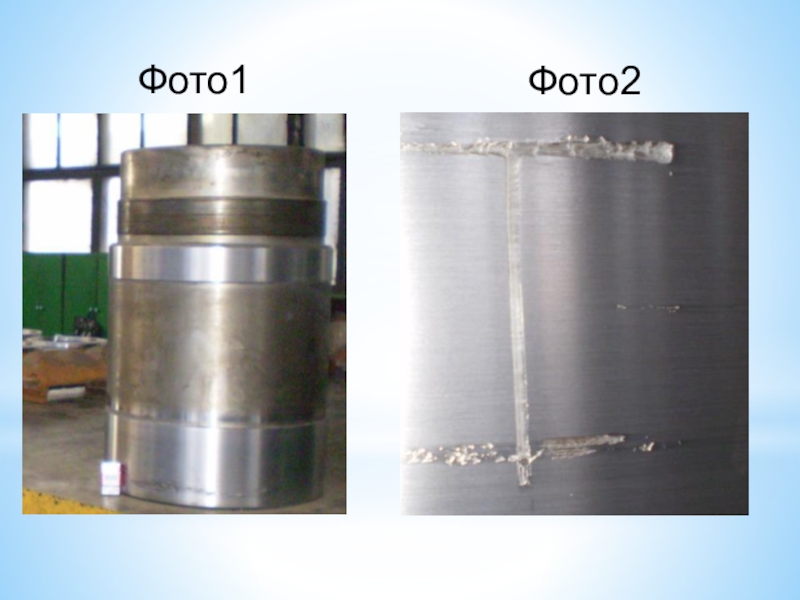

- 21. Фото1 Фото2
- 22. Нанесение полимерных материалов осуществлялось специалистами ЧП
- 23. Фото4 Фото5Фото6
- 24. Сборка обоймы и обкатка осуществлялась с применением
- 25. Благодаря применению специалистами ЧП НИП «Техресурс» современных

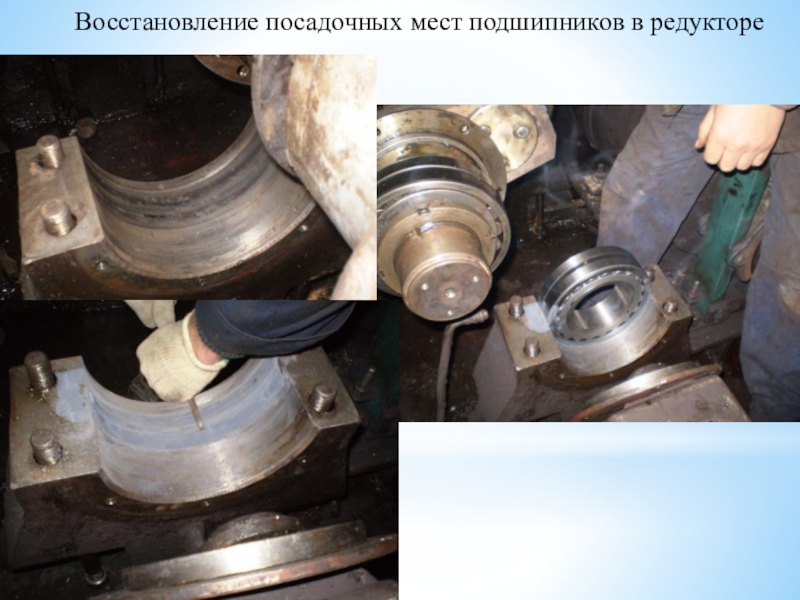

- 26. Восстановление посадочных мест подшипников в редукторе

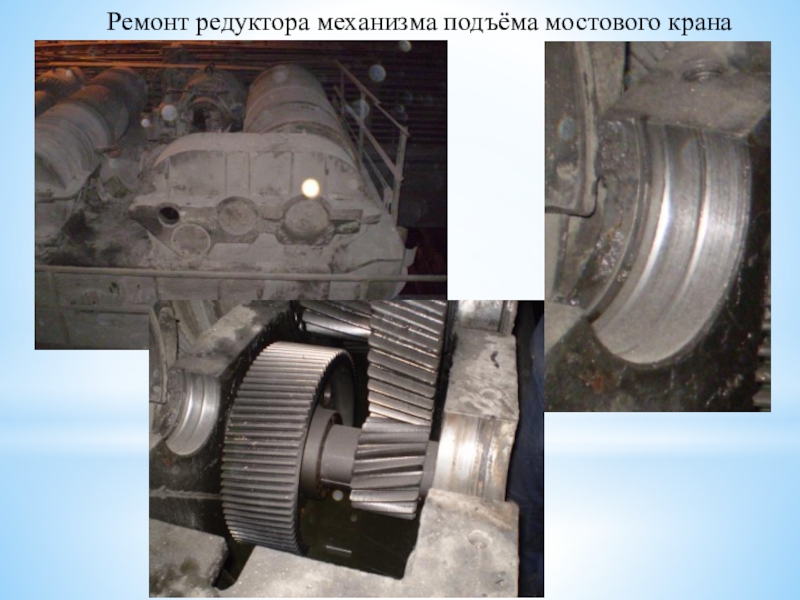

- 27. Ремонт редуктора механизма подъёма мостового крана

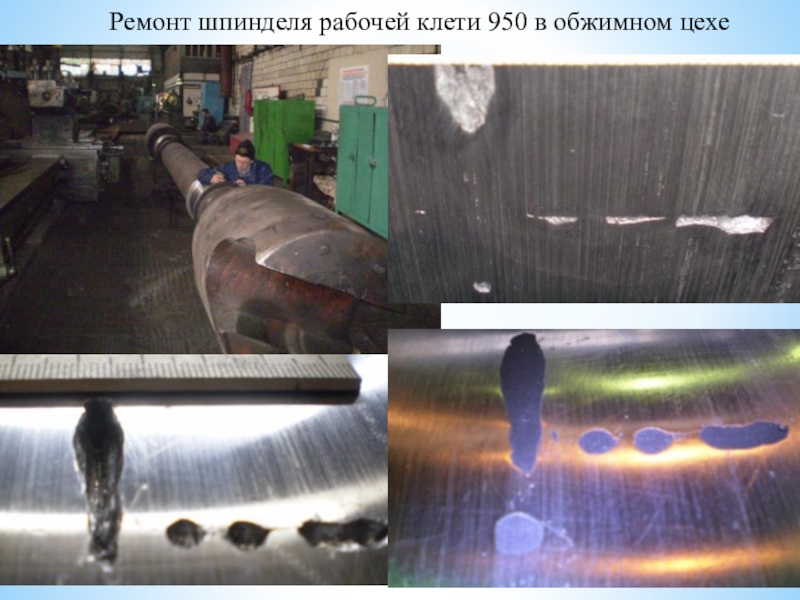

- 28. Ремонт шпинделя рабочей клети 950 в обжимном цехе
- 29. ЗАО «Красногровский огнеупорный завод»Восстановление штока цилиндра нижнего ползуна (нижняя траверза)пресса «СИОМА-1000», фирма «LAEIS»

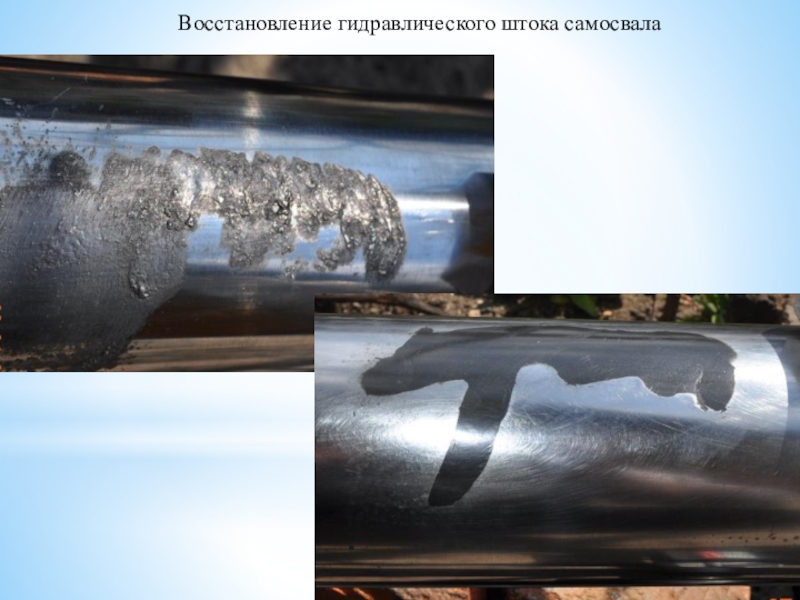

- 30. Восстановление гидравлического штока самосвала
- 31. Поверхность подушки вкладыша рабочей клети стана 2300, перед нанесением полимераСостояние восстанавливаемой поверхности перед нанесением финишного слоя

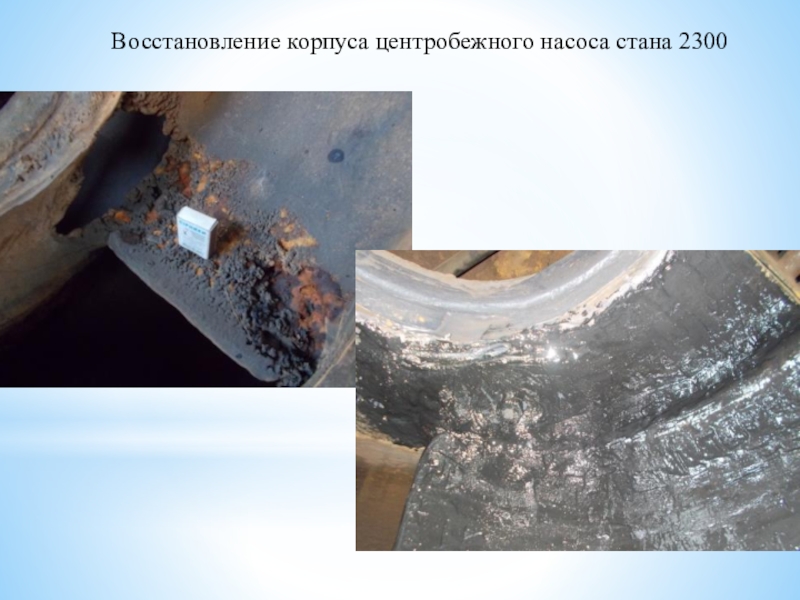

- 32. Восстановление корпуса центробежного насоса стана 2300

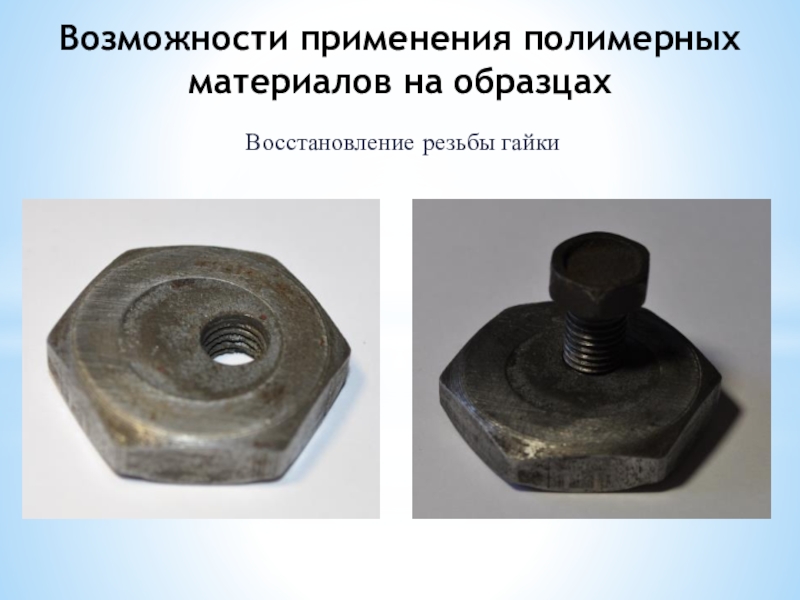

- 33. Возможности применения полимерных материалов на образцахВосстановление резьбы гайки

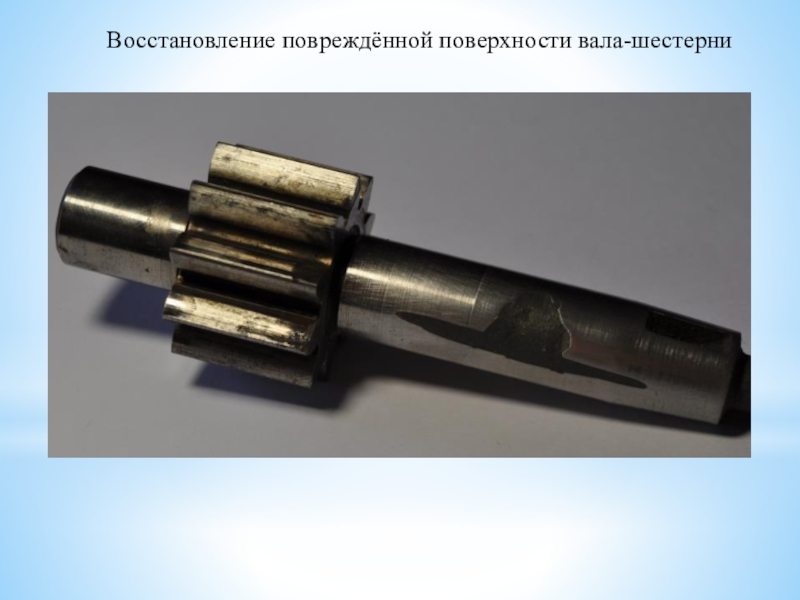

- 34. Восстановление повреждённой поверхности вала-шестерни

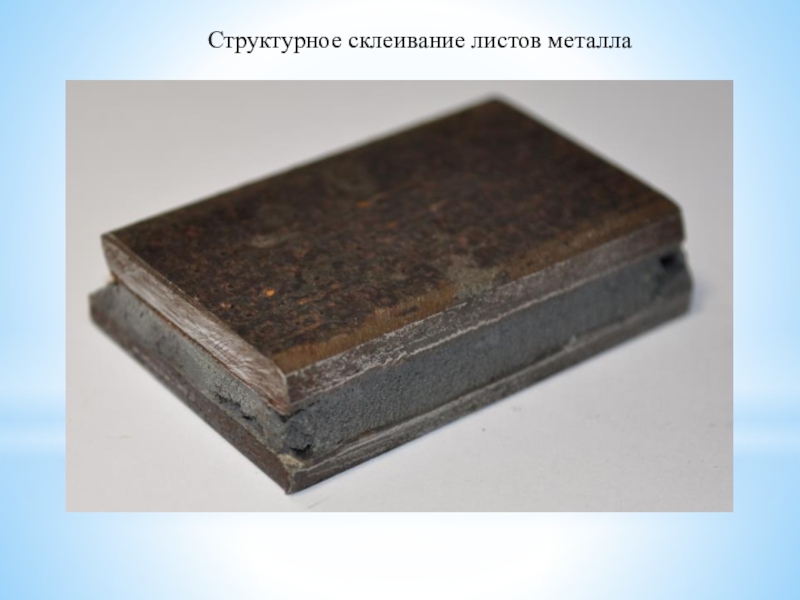

- 35. Структурное склеивание листов металла

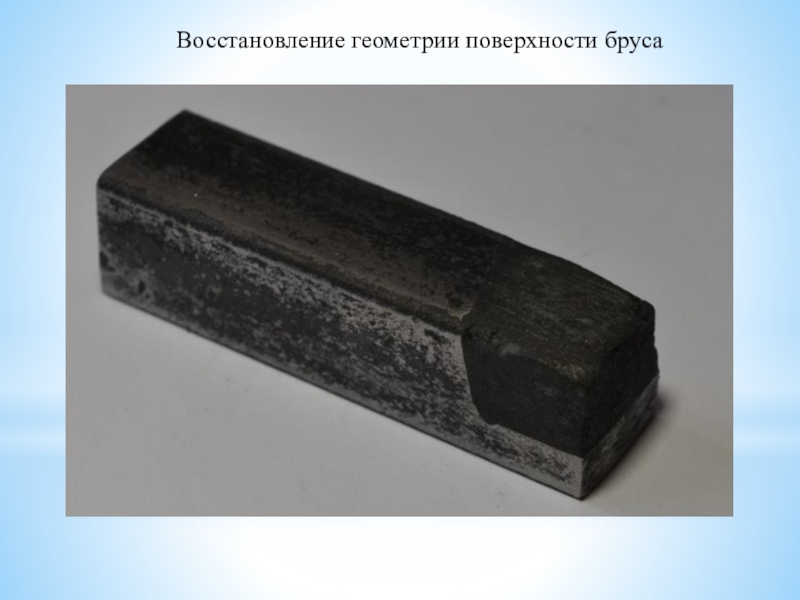

- 36. Восстановление геометрии поверхности бруса

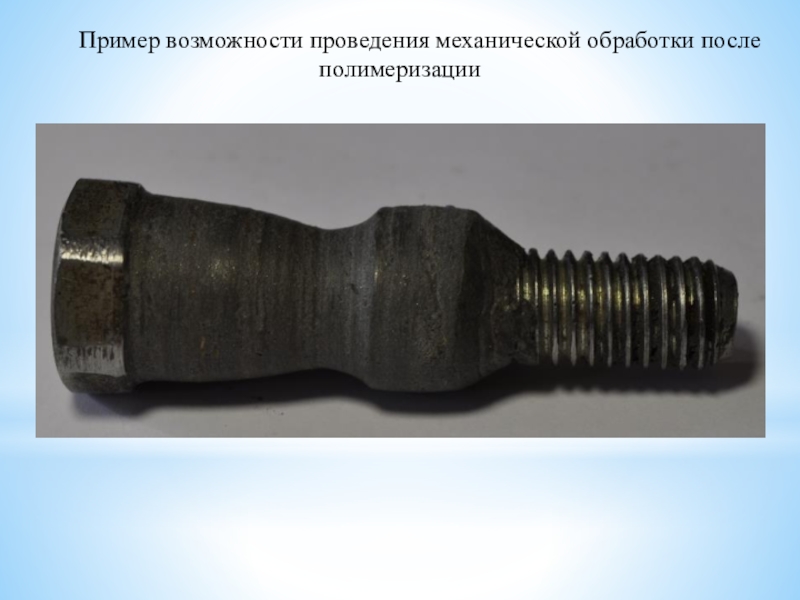

- 37. Пример возможности проведения механической обработки после полимеризации

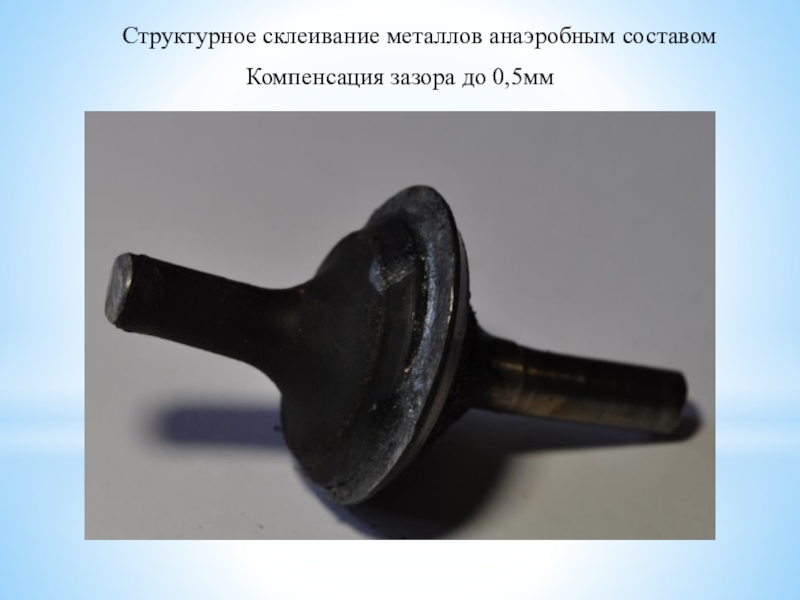

- 38. Структурное склеивание металлов анаэробным составом Компенсация зазора до 0,5мм

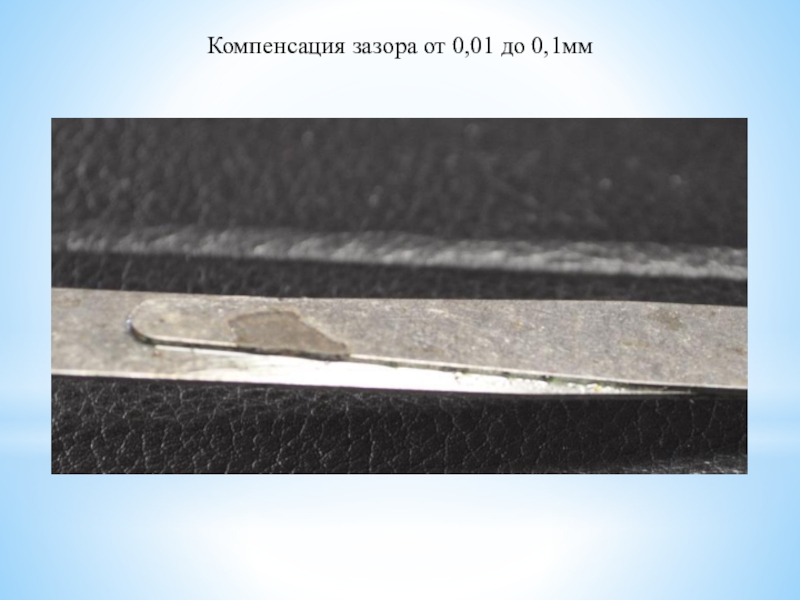

- 39. Компенсация зазора от 0,01 до 0,1мм

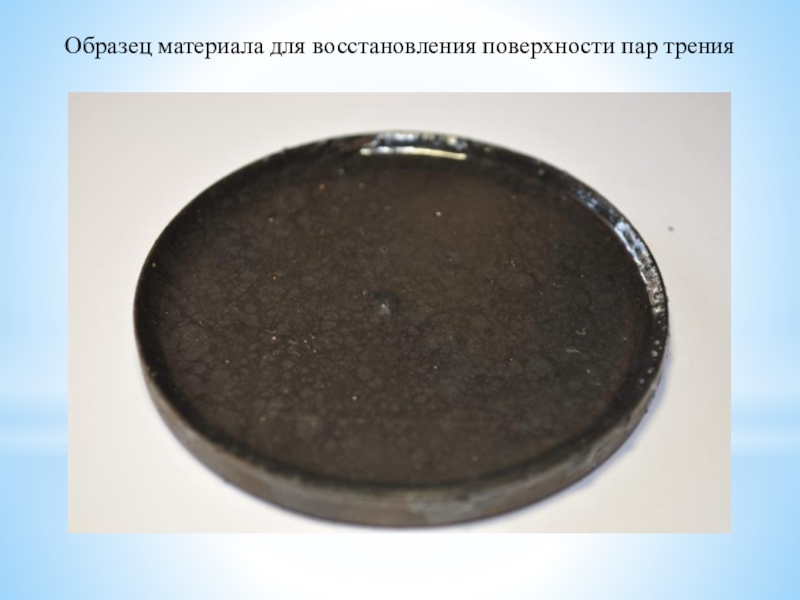

- 40. Образец материала для восстановления поверхности пар трения
- 41. Повышение износостойкости поверхности, работающей в абразивной среде посредством нанесения износостойкого состава
- 42. Информационные источники. 1. А. А. Ищенко «Технологические основы
ПланПреимущество ремонта полимерными материалами по сравнению с другими методами восстановленияКлассификация полимерных материалов Основные приёмы подготовки поверхности, смешивание и нанесение полимерных материаловПримеры применения полимерных материалов
Слайд 1Презентация
«Восстановление изношенных деталей полимерными материалами»
Выполнили: студент 3 курса группы МО-15-1/д
Устинов А.Д.
студент 4 курса группы МО-14-1/д Гичун Н.В.
Руководитель: Обнорская Г.Ю.
студент 4 курса группы МО-14-1/д Гичун Н.В.
Руководитель: Обнорская Г.Ю.
Слайд 2План
Преимущество ремонта полимерными материалами по сравнению с другими методами восстановления
Классификация полимерных
материалов
Основные приёмы подготовки поверхности, смешивание и нанесение полимерных материалов
Примеры применения полимерных материалов
Основные приёмы подготовки поверхности, смешивание и нанесение полимерных материалов
Примеры применения полимерных материалов
Слайд 3Спектр проблем позволяющих решать восстановление изношенных деталей на основе полимерных материалов
с различными техническими характеристиками.
Преимущество ремонта полимерными материалами по сравнению с другими способами восстановления деталей

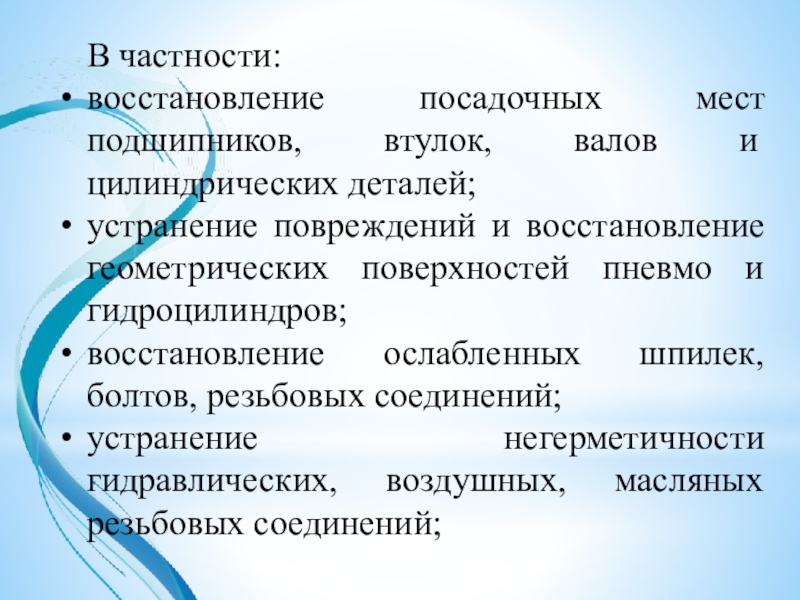

Слайд 4В частности:
восстановление посадочных мест подшипников, втулок, валов и цилиндрических деталей;
устранение повреждений
и восстановление геометрических поверхностей пневмо и гидроцилиндров;
восстановление ослабленных шпилек, болтов, резьбовых соединений;
устранение негерметичности гидравлических, воздушных, масляных резьбовых соединений;
восстановление ослабленных шпилек, болтов, резьбовых соединений;
устранение негерметичности гидравлических, воздушных, масляных резьбовых соединений;

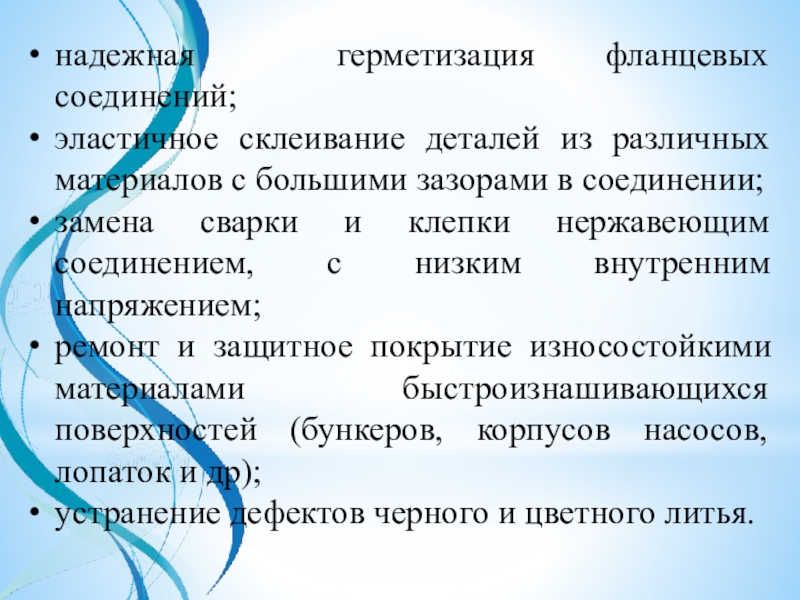

Слайд 5надежная герметизация фланцевых соединений;
эластичное склеивание деталей из различных материалов с большими
зазорами в соединении;
замена сварки и клепки нержавеющим соединением, с низким внутренним напряжением;
ремонт и защитное покрытие износостойкими материалами быстроизнашивающихся поверхностей (бункеров, корпусов насосов, лопаток и др);
устранение дефектов черного и цветного литья.
замена сварки и клепки нержавеющим соединением, с низким внутренним напряжением;
ремонт и защитное покрытие износостойкими материалами быстроизнашивающихся поверхностей (бункеров, корпусов насосов, лопаток и др);
устранение дефектов черного и цветного литья.

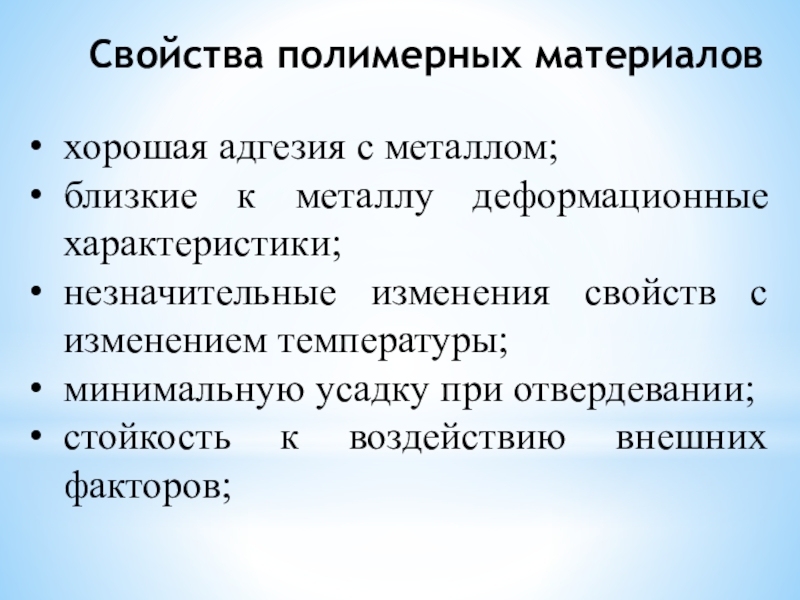

Слайд 6Свойства полимерных материалов
хорошая адгезия с металлом;
близкие к металлу деформационные характеристики;
незначительные изменения
свойств с изменением температуры;
минимальную усадку при отвердевании;
стойкость к воздействию внешних факторов;
минимальную усадку при отвердевании;
стойкость к воздействию внешних факторов;

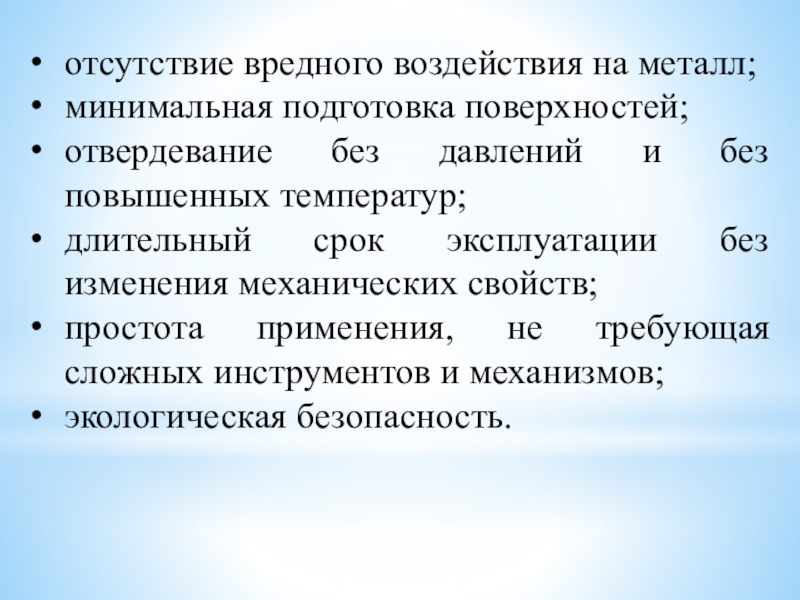

Слайд 7отсутствие вредного воздействия на металл;
минимальная подготовка поверхностей;
отвердевание без давлений и без
повышенных температур;
длительный срок эксплуатации без изменения механических свойств;
простота применения, не требующая сложных инструментов и механизмов;
экологическая безопасность.
длительный срок эксплуатации без изменения механических свойств;
простота применения, не требующая сложных инструментов и механизмов;
экологическая безопасность.

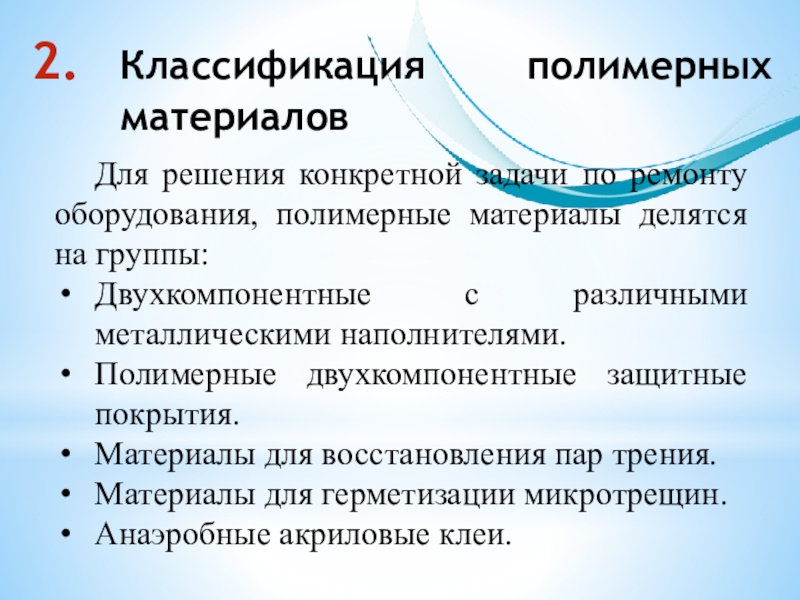

Слайд 8Для решения конкретной задачи по ремонту оборудования, полимерные материалы делятся на
группы:
Двухкомпонентные с различными металлическими наполнителями.
Полимерные двухкомпонентные защитные покрытия.
Материалы для восстановления пар трения.
Материалы для герметизации микротрещин.
Анаэробные акриловые клеи.
Двухкомпонентные с различными металлическими наполнителями.
Полимерные двухкомпонентные защитные покрытия.
Материалы для восстановления пар трения.
Материалы для герметизации микротрещин.
Анаэробные акриловые клеи.
Классификация полимерных материалов

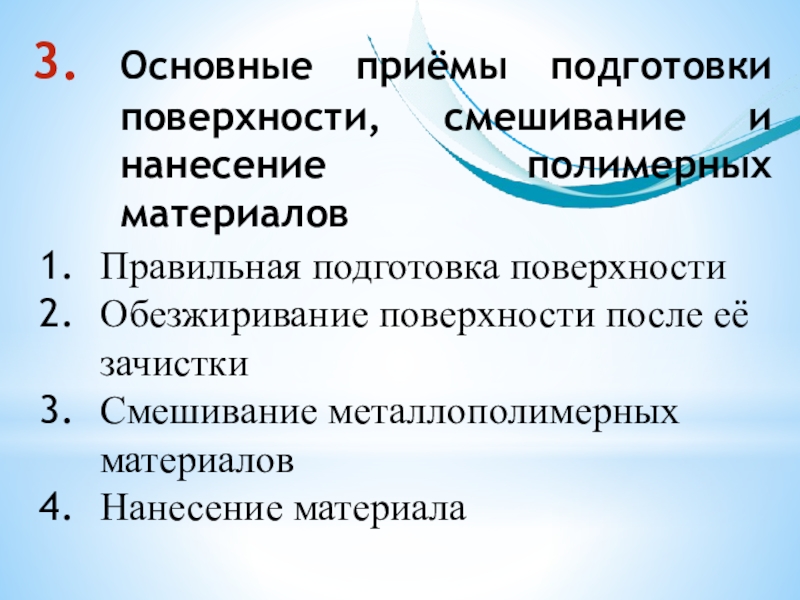

Слайд 9Правильная подготовка поверхности
Обезжиривание поверхности после её зачистки
Смешивание металлополимерных материалов
Нанесение материала
Основные
приёмы подготовки поверхности, смешивание и нанесение полимерных материалов

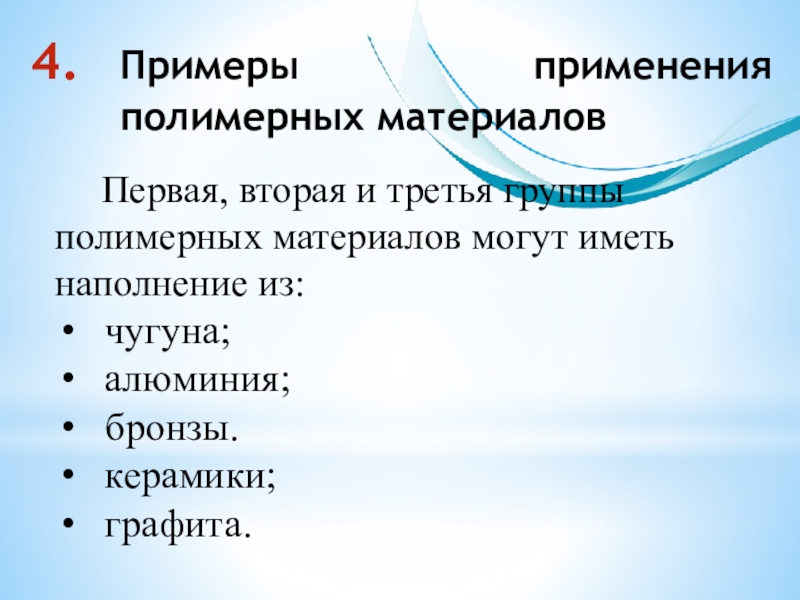

Слайд 10Первая, вторая и третья группы полимерных материалов могут иметь наполнение из:
чугуна;
алюминия;
бронзы.
керамики;
графита.
Примеры
применения полимерных материалов

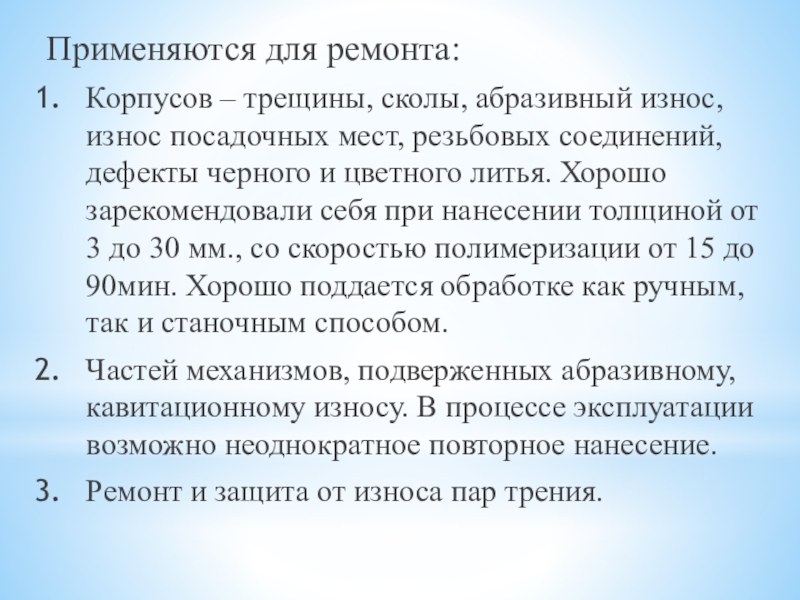

Слайд 11Применяются для ремонта:
Корпусов – трещины, сколы, абразивный износ, износ посадочных мест,
резьбовых соединений, дефекты черного и цветного литья. Хорошо зарекомендовали себя при нанесении толщиной от 3 до 30 мм., со скоростью полимеризации от 15 до 90мин. Хорошо поддается обработке как ручным, так и станочным способом.
Частей механизмов, подверженных абразивному, кавитационному износу. В процессе эксплуатации возможно неоднократное повторное нанесение.
Ремонт и защита от износа пар трения.
Частей механизмов, подверженных абразивному, кавитационному износу. В процессе эксплуатации возможно неоднократное повторное нанесение.
Ремонт и защита от износа пар трения.
Слайд 12Примеры применения полимерных материалов первой, второй и третьей групп

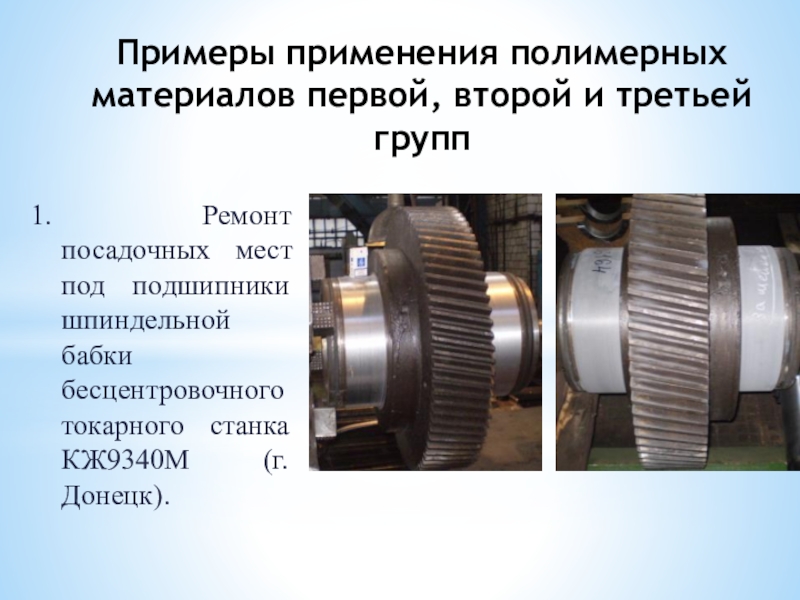

1. Ремонт посадочных
мест под подшипники шпиндельной бабки бесцентровочного токарного станка КЖ9340М (г. Донецк).

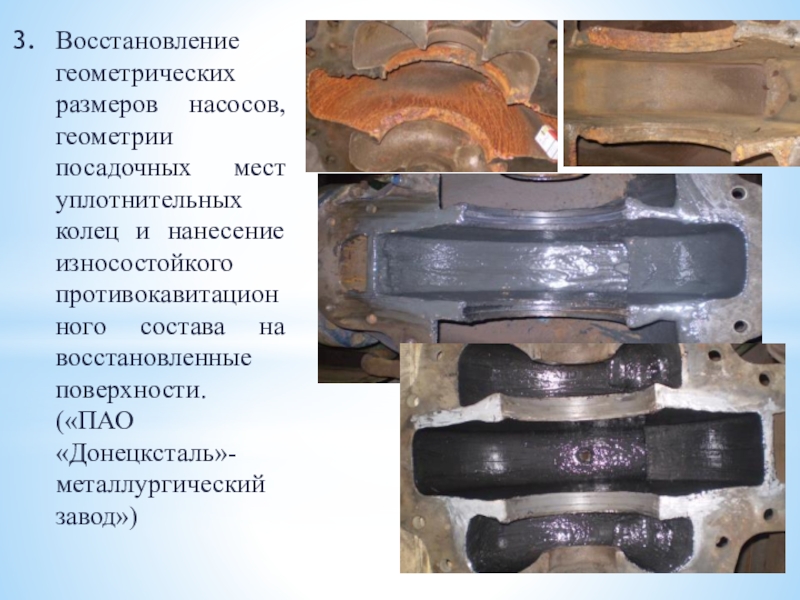

Слайд 14Восстановление геометрических размеров насосов, геометрии посадочных мест уплотнительных колец и нанесение
износостойкого противокавитационного состава на восстановленные поверхности. («ПАО «Донецксталь»-металлургический завод»)

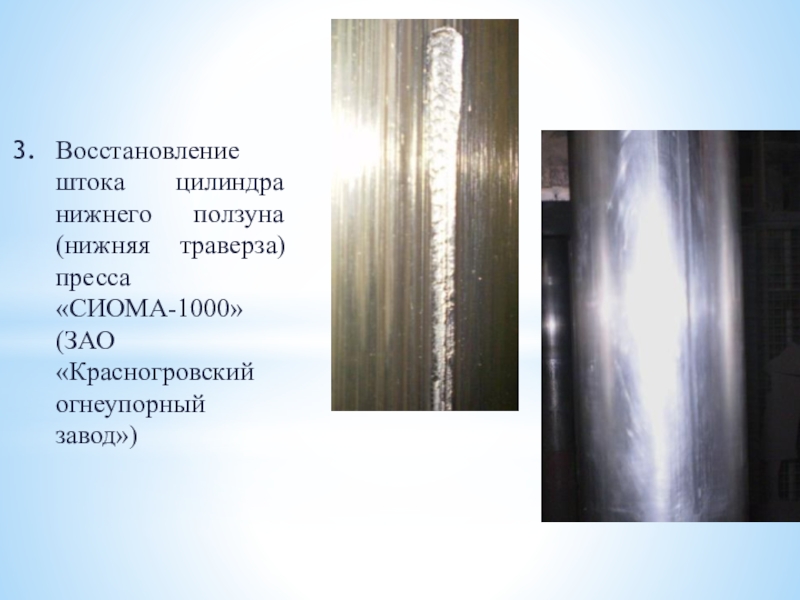

Слайд 15Восстановление штока цилиндра нижнего ползуна (нижняя траверза) пресса «СИОМА-1000» (ЗАО «Красногровский
огнеупорный завод»)

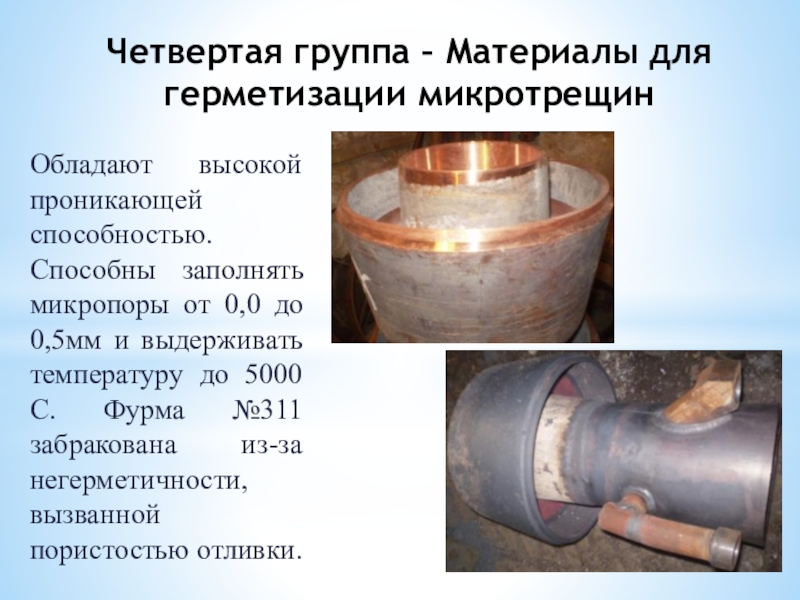

Слайд 16Четвертая группа – Материалы для герметизации микротрещин
Обладают высокой проникающей способностью. Способны
заполнять микропоры от 0,0 до 0,5мм и выдерживать температуру до 5000 С. Фурма №311 забракована из-за негерметичности, вызванной пористостью отливки.

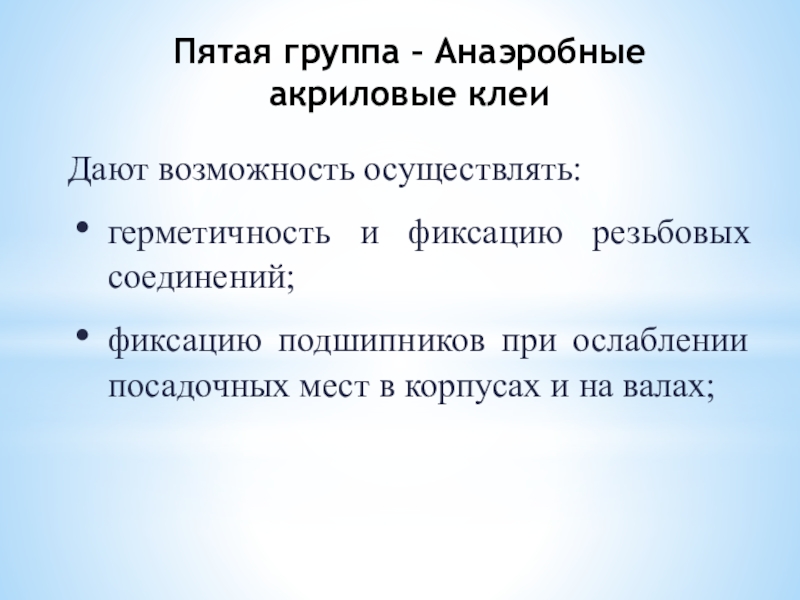

Слайд 17Пятая группа – Анаэробные акриловые клеи
Дают возможность осуществлять:
герметичность и фиксацию
резьбовых соединений;
фиксацию подшипников при ослаблении посадочных мест в корпусах и на валах;
фиксацию подшипников при ослаблении посадочных мест в корпусах и на валах;

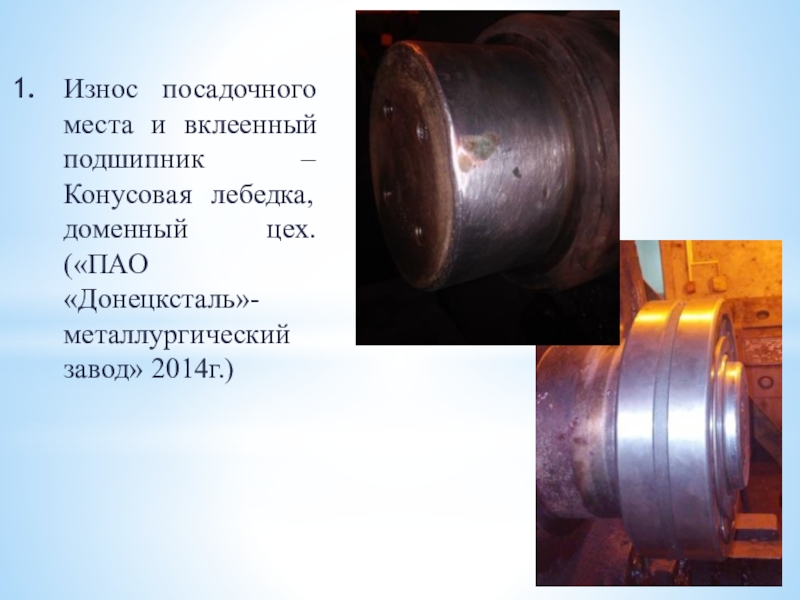

Слайд 18Износ посадочного места и вклеенный подшипник – Конусовая лебедка, доменный цех.
(«ПАО «Донецксталь»-металлургический завод» 2014г.)

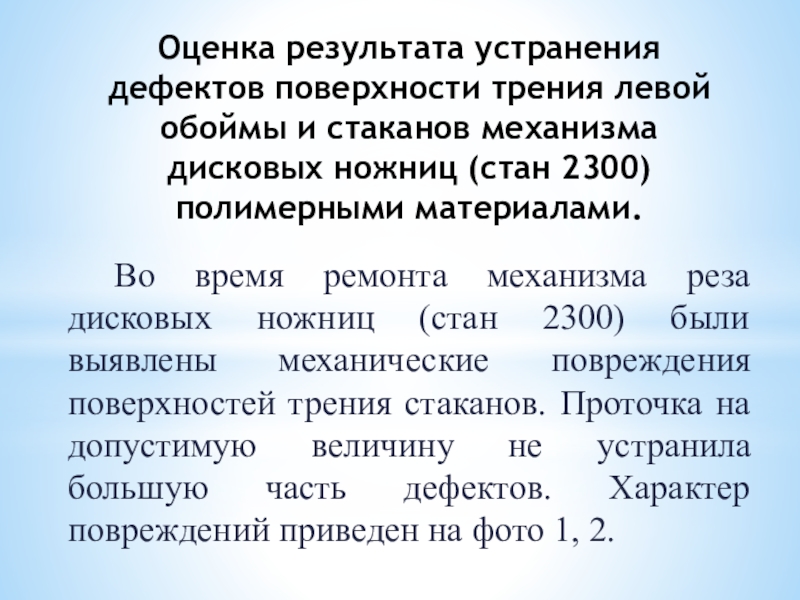

Слайд 20Оценка результата устранения дефектов поверхности трения левой обоймы и стаканов механизма
дисковых ножниц (стан 2300) полимерными материалами.
Во время ремонта механизма реза дисковых ножниц (стан 2300) были выявлены механические повреждения поверхностей трения стаканов. Проточка на допустимую величину не устранила большую часть дефектов. Характер повреждений приведен на фото 1, 2.

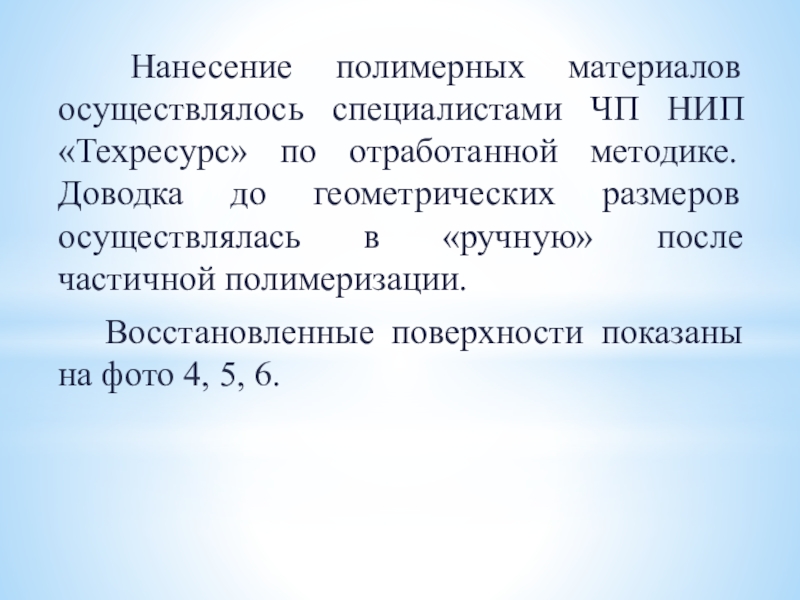

Слайд 22 Нанесение полимерных материалов осуществлялось специалистами ЧП НИП «Техресурс» по отработанной
методике. Доводка до геометрических размеров осуществлялась в «ручную» после частичной полимеризации.

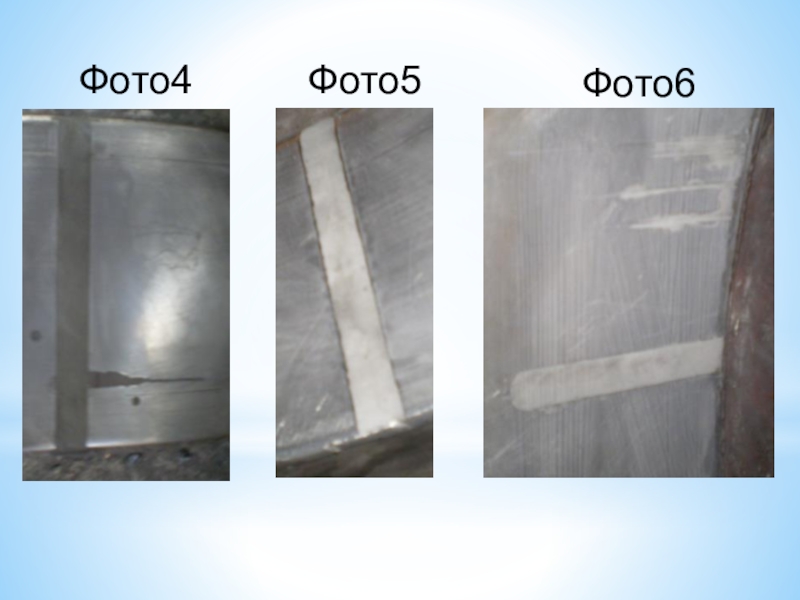

Восстановленные поверхности показаны на фото 4, 5, 6.
Восстановленные поверхности показаны на фото 4, 5, 6.

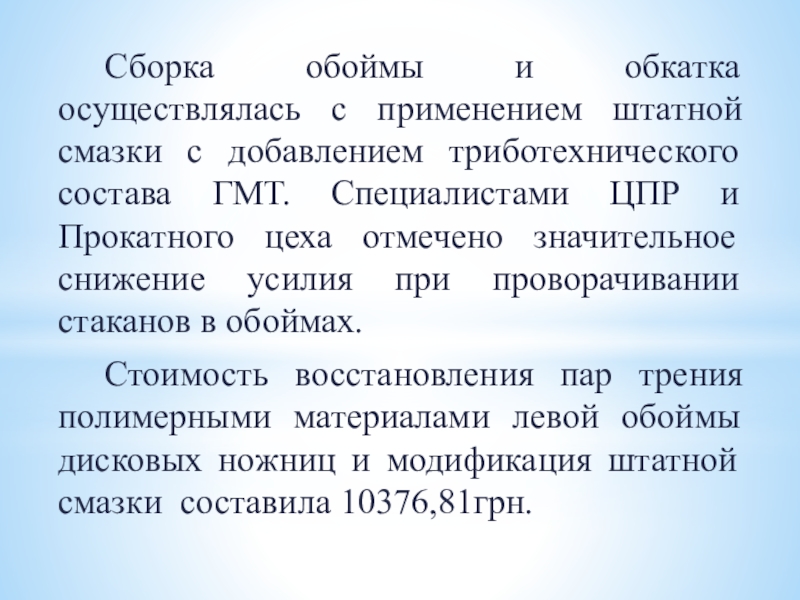

Слайд 24Сборка обоймы и обкатка осуществлялась с применением штатной смазки с добавлением
триботехнического состава ГМТ. Специалистами ЦПР и Прокатного цеха отмечено значительное снижение усилия при проворачивании стаканов в обоймах.
Стоимость восстановления пар трения полимерными материалами левой обоймы дисковых ножниц и модификация штатной смазки составила 10376,81грн.
Стоимость восстановления пар трения полимерными материалами левой обоймы дисковых ножниц и модификация штатной смазки составила 10376,81грн.

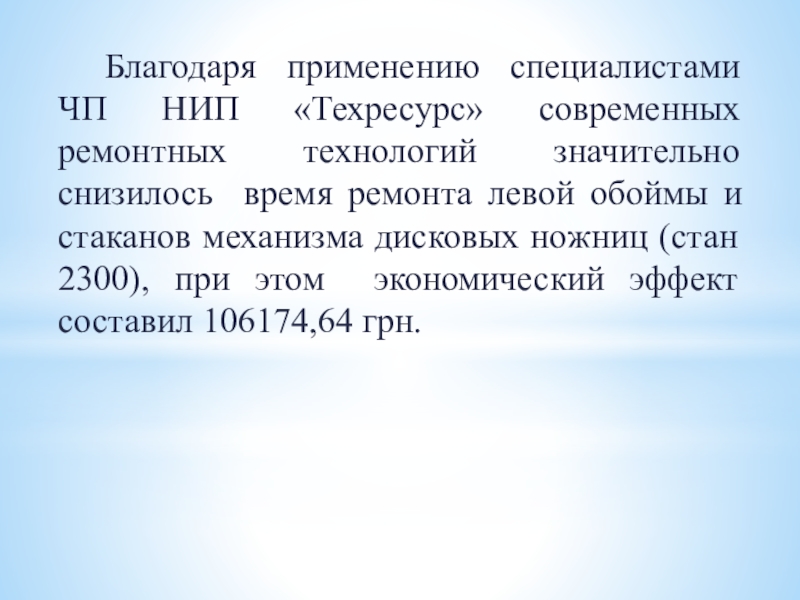

Слайд 25Благодаря применению специалистами ЧП НИП «Техресурс» современных ремонтных технологий значительно снизилось
время ремонта левой обоймы и стаканов механизма дисковых ножниц (стан 2300), при этом экономический эффект составил 106174,64 грн.

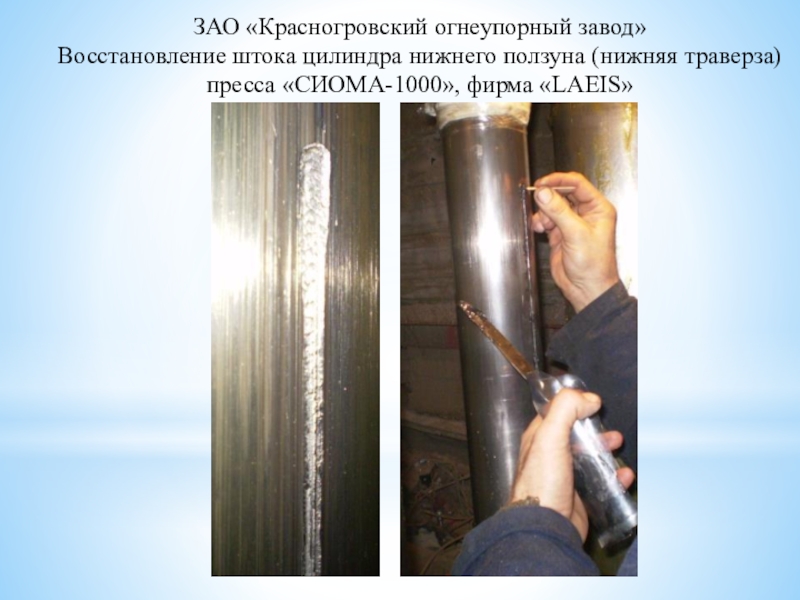

Слайд 29ЗАО «Красногровский огнеупорный завод»
Восстановление штока цилиндра нижнего ползуна (нижняя траверза)
пресса «СИОМА-1000»,
фирма «LAEIS»

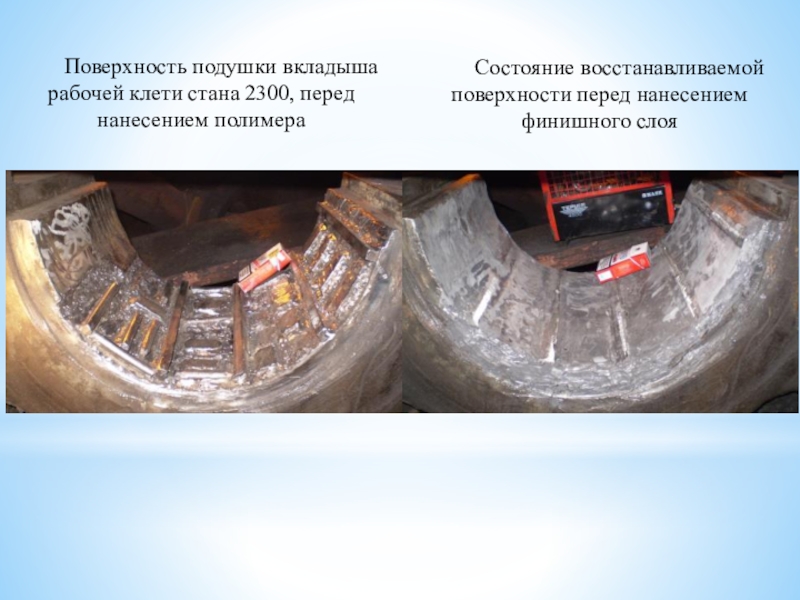

Слайд 31Поверхность подушки вкладыша рабочей клети стана 2300, перед нанесением полимера
Состояние восстанавливаемой
поверхности перед нанесением финишного слоя

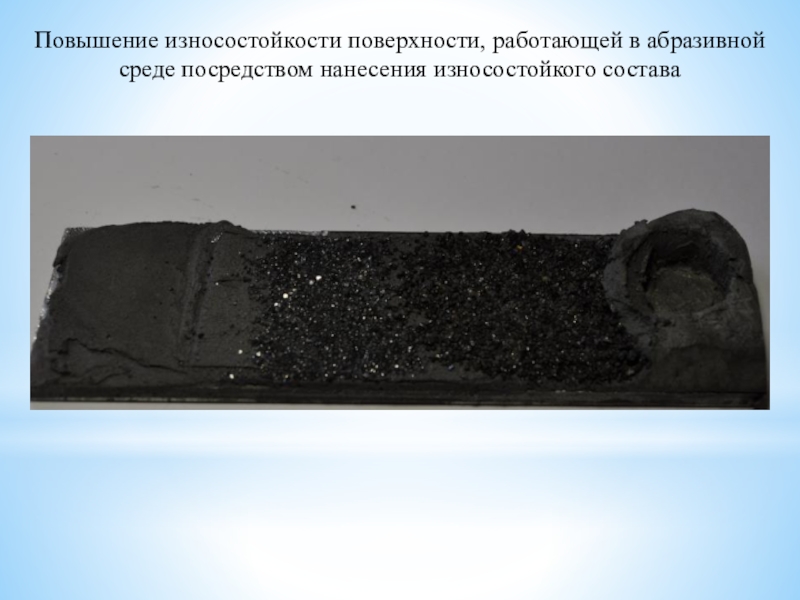

Слайд 41Повышение износостойкости поверхности, работающей в абразивной среде посредством нанесения износостойкого состава
Слайд 42Информационные источники. 1. А. А. Ищенко «Технологические основы восстановления промышленного оборудования современными полимерными
материалами».- Мариуполь: ПГТУ, 2007.- 250 с.
2. http://refleader.ru/yfsmerbewmer.html - Восстановление деталей машин с применением полимерных материалов.
3. http://expl-remont.narod.ru/index/0-36 - Ремонт деталей полимерными покрытиями
4. Акт оценки результатов устранения дефектов
поверхностей трения левой обоймы и стаканов механизма.
дисковых ножниц (стан 2300) полимерными материалами.
