Презентация, доклад по дисциплине оборудование швейного производства на тему Общие сведения об устройстве швейной машины
Содержание
- 1. Презентация по дисциплине оборудование швейного производства на тему Общие сведения об устройстве швейной машины
- 2. Классификация швейного оборудованияПо типу производстваОборудование подготовительно-раскройного производстваОборудование
- 3. По признаку автоматизацииМашины полуавтоматы (применяют для пришивания
- 4. Промышленная швейная машина состоит из головки машины,
- 5. Швейная машина состоит из деталей, узлов и
- 6. Детали для передачи вращательного движенияцилиндрическая
- 7. Детали для преобразования движений кривошипно-шатунный

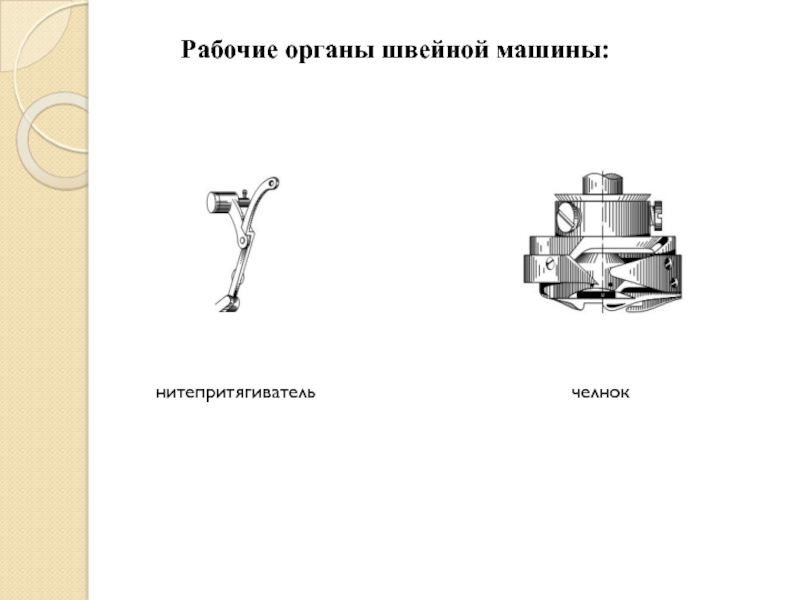

- 8. Рабочие органы швейной машины:челнокнитепритягиватель
- 9. петлительрейкалапкаигла
Классификация швейного оборудованияПо типу производстваОборудование подготовительно-раскройного производстваОборудование швейных цеховОборудование для влажно-тепловой обработки полуфабрикатов и изделийШвейные машины различают по технологической классификации с учетомТипа стежка-машины челночного и цепного стежкаВида строчки-однолинейные прямострочные, сложной конфигурации и зигзагообразной строчкиТолщины обрабатываемых материалов-для
Слайд 1Тема урока
Общие сведения об устройстве
швейной машины
Презентацию подготовила Минсафина Лейсан Хамитовна

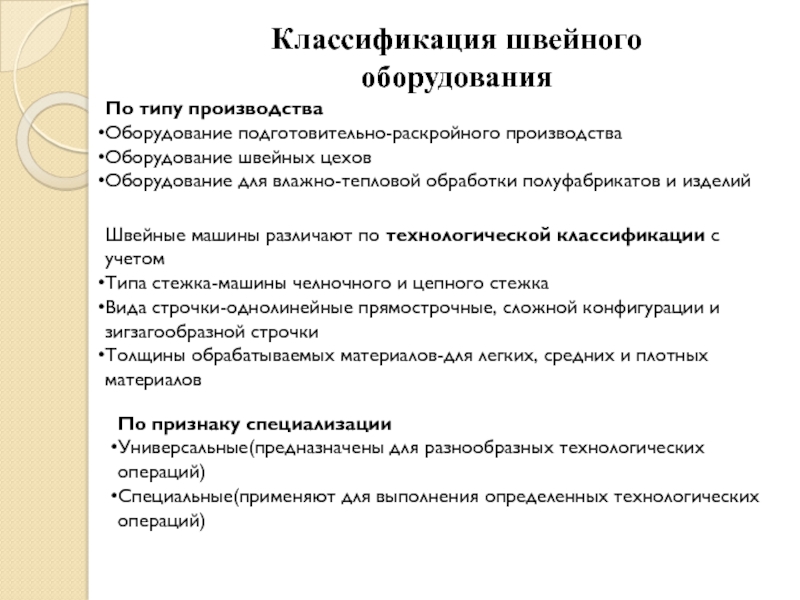

Слайд 2Классификация швейного оборудования
По типу производства
Оборудование подготовительно-раскройного производства
Оборудование швейных цехов
Оборудование для влажно-тепловой
обработки полуфабрикатов и изделий
Швейные машины различают по технологической классификации с учетом
Типа стежка-машины челночного и цепного стежка
Вида строчки-однолинейные прямострочные, сложной конфигурации и зигзагообразной строчки
Толщины обрабатываемых материалов-для легких, средних и плотных материалов
По признаку специализации
Универсальные(предназначены для разнообразных технологических операций)
Специальные(применяют для выполнения определенных технологических операций)

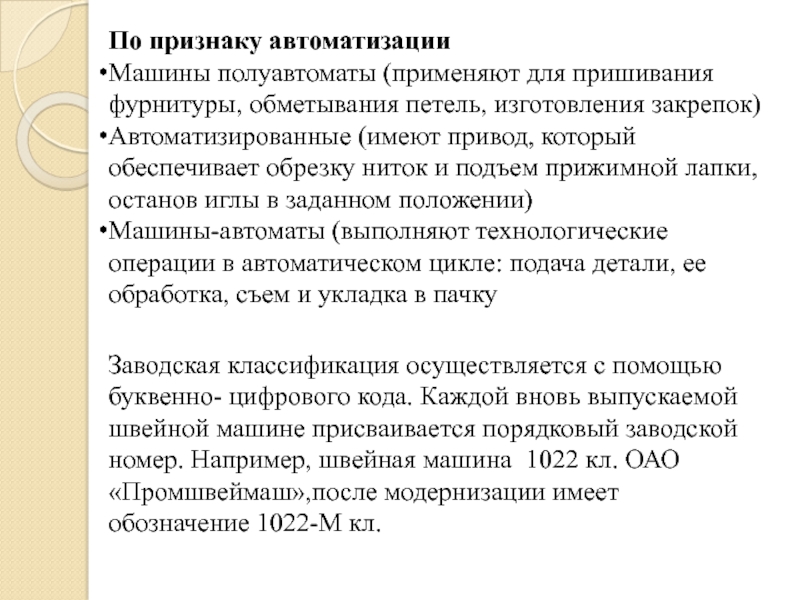

Слайд 3По признаку автоматизации
Машины полуавтоматы (применяют для пришивания фурнитуры, обметывания петель, изготовления
закрепок)
Автоматизированные (имеют привод, который обеспечивает обрезку ниток и подъем прижимной лапки, останов иглы в заданном положении)
Машины-автоматы (выполняют технологические операции в автоматическом цикле: подача детали, ее обработка, съем и укладка в пачку
Автоматизированные (имеют привод, который обеспечивает обрезку ниток и подъем прижимной лапки, останов иглы в заданном положении)
Машины-автоматы (выполняют технологические операции в автоматическом цикле: подача детали, ее обработка, съем и укладка в пачку
Заводская классификация осуществляется с помощью буквенно- цифрового кода. Каждой вновь выпускаемой швейной машине присваивается порядковый заводской номер. Например, швейная машина 1022 кл. ОАО «Промшвеймаш»,после модернизации имеет обозначение 1022-М кл.

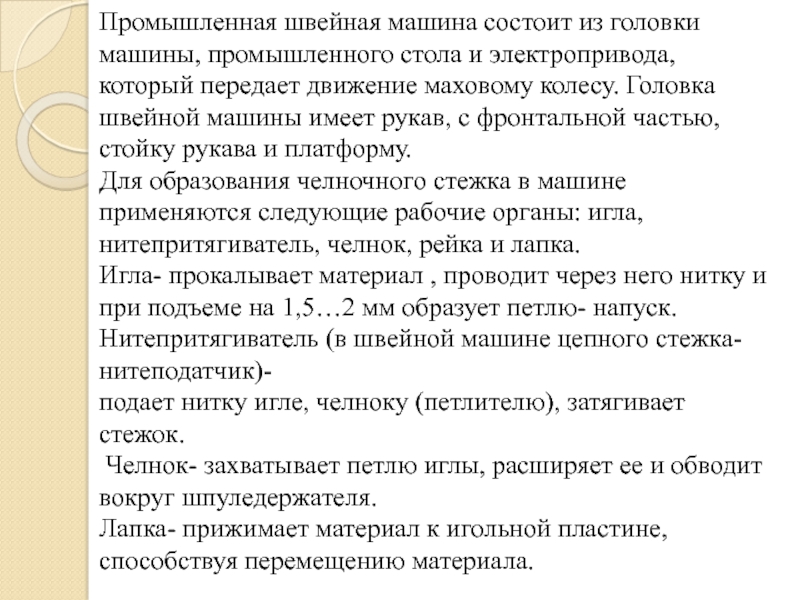

Слайд 4Промышленная швейная машина состоит из головки машины, промышленного стола и электропривода,
который передает движение маховому колесу. Головка швейной машины имеет рукав, с фронтальной частью, стойку рукава и платформу.
Для образования челночного стежка в машине применяются следующие рабочие органы: игла, нитепритягиватель, челнок, рейка и лапка.
Игла- прокалывает материал , проводит через него нитку и при подъеме на 1,5…2 мм образует петлю- напуск.
Нитепритягиватель (в швейной машине цепного стежка- нитеподатчик)-
подает нитку игле, челноку (петлителю), затягивает стежок.
Челнок- захватывает петлю иглы, расширяет ее и обводит вокруг шпуледержателя.
Лапка- прижимает материал к игольной пластине, способствуя перемещению материала.
Для образования челночного стежка в машине применяются следующие рабочие органы: игла, нитепритягиватель, челнок, рейка и лапка.
Игла- прокалывает материал , проводит через него нитку и при подъеме на 1,5…2 мм образует петлю- напуск.
Нитепритягиватель (в швейной машине цепного стежка- нитеподатчик)-
подает нитку игле, челноку (петлителю), затягивает стежок.
Челнок- захватывает петлю иглы, расширяет ее и обводит вокруг шпуледержателя.
Лапка- прижимает материал к игольной пластине, способствуя перемещению материала.

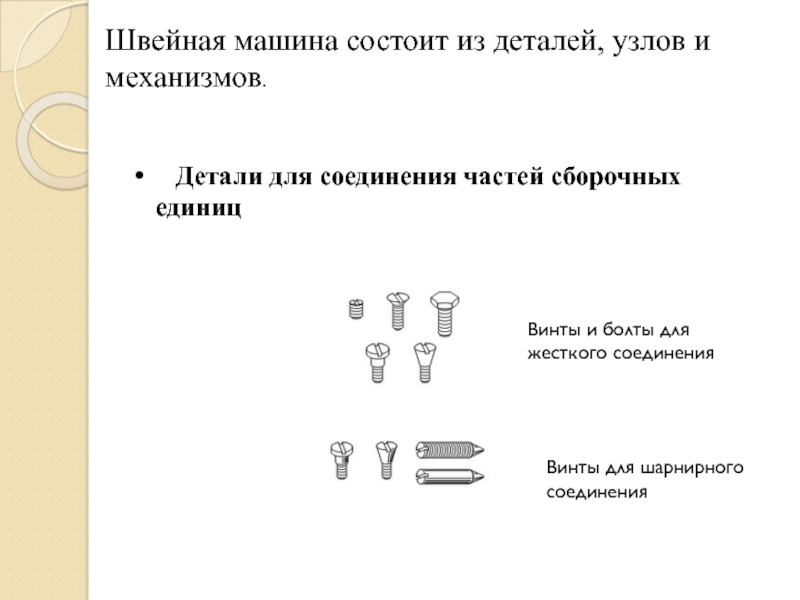

Слайд 5Швейная машина состоит из деталей, узлов и механизмов.
Детали для
соединения частей сборочных единиц
Винты и болты для жесткого соединения
Винты для шарнирного соединения

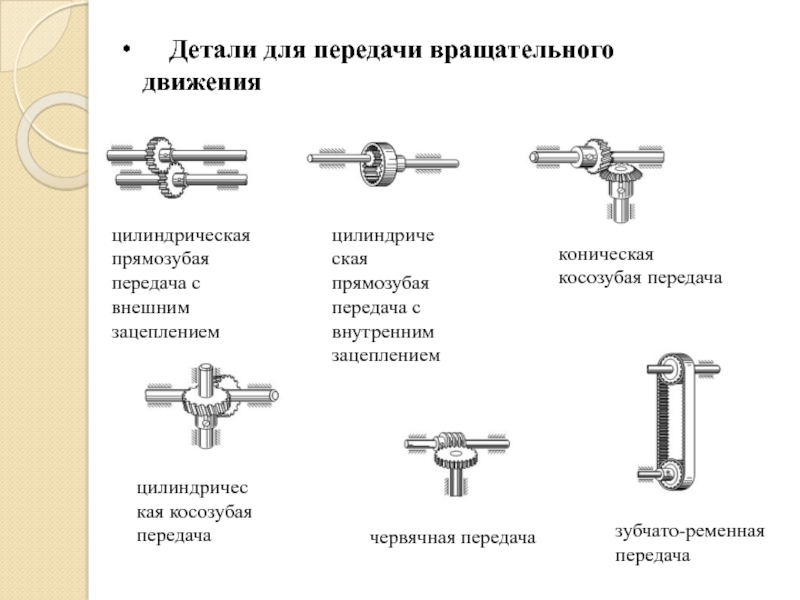

Слайд 6 Детали для передачи вращательного движения
цилиндрическая прямозубая передача с внешним
зацеплением
цилиндрическая прямозубая передача с внутренним зацеплением
цилиндрическая косозубая передача
коническая косозубая передача
червячная передача
зубчато-ременная передача

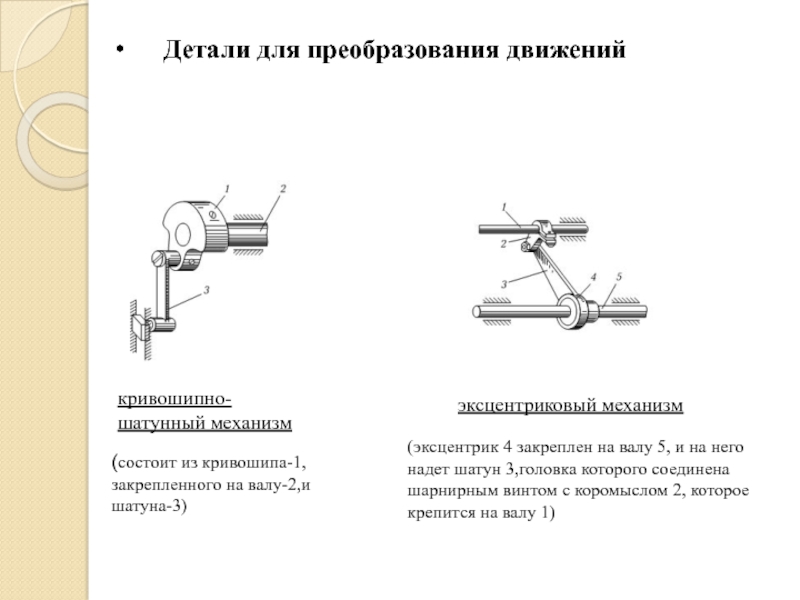

Слайд 7 Детали для преобразования движений
кривошипно-шатунный механизм
эксцентриковый механизм
(состоит из кривошипа-1,закрепленного
на валу-2,и шатуна-3)
(эксцентрик 4 закреплен на валу 5, и на него надет шатун 3,головка которого соединена шарнирным винтом с коромыслом 2, которое крепится на валу 1)
