Презентация, доклад по дисциплине Назначение и общее устройство тракторов, автомобилей и сельскохозяйственных машин на тему Устройство и принцип работы двигателя внутреннего сгорания
Содержание
- 1. Презентация по дисциплине Назначение и общее устройство тракторов, автомобилей и сельскохозяйственных машин на тему Устройство и принцип работы двигателя внутреннего сгорания
- 2. История возникновения двигателей внутреннего сгорания
- 3. Паровая машина
- 4. Транспорт на паровой тяге

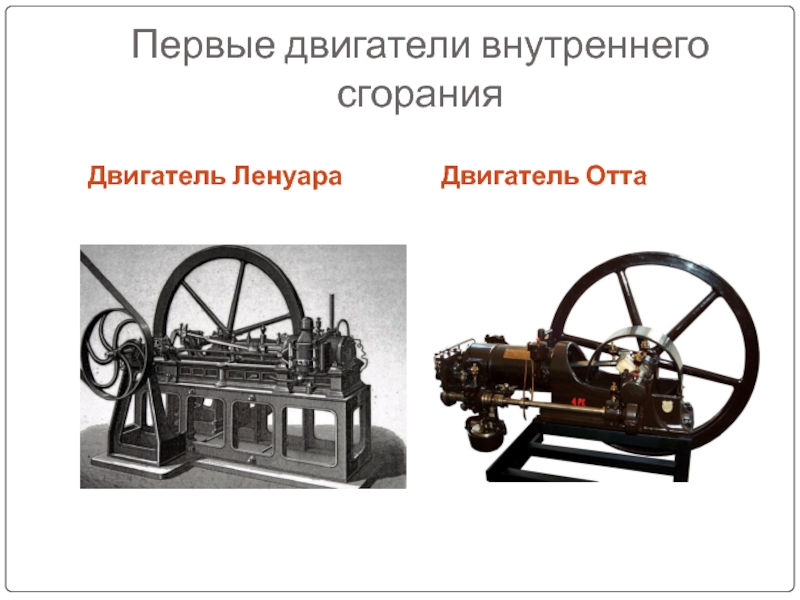

- 5. Первые двигатели внутреннего сгоранияДвигатель ЛенуараДвигатель Отта

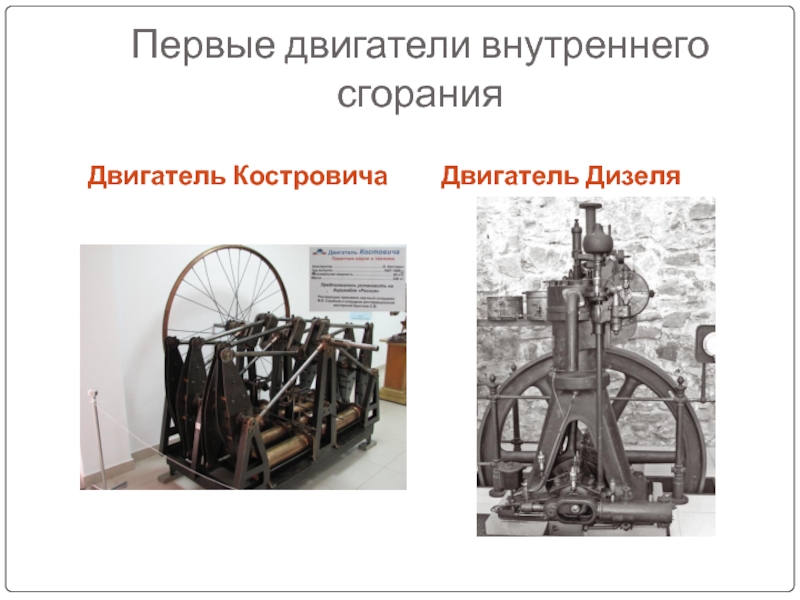

- 6. Первые двигатели внутреннего сгоранияДвигатель КостровичаДвигатель Дизеля
- 7. Двигатель внутреннего сгорания (ДВС)разновидность теплового двигателя, в

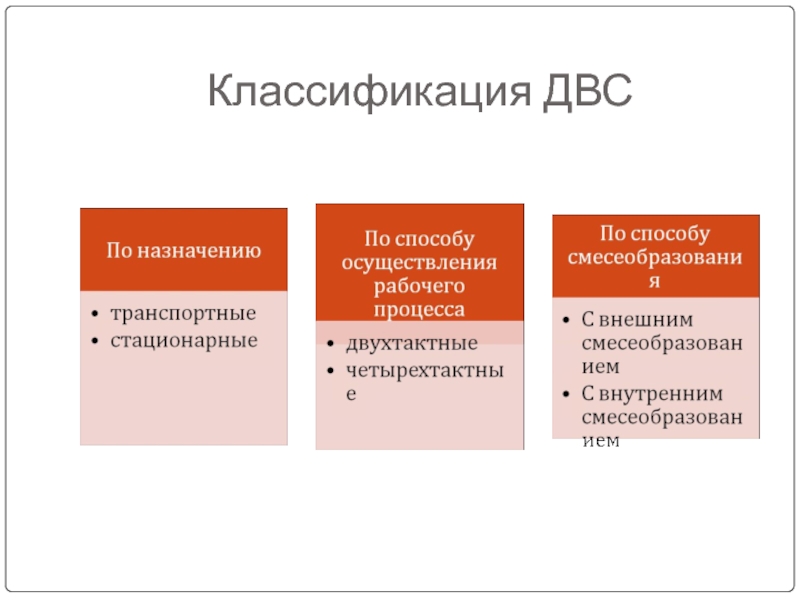

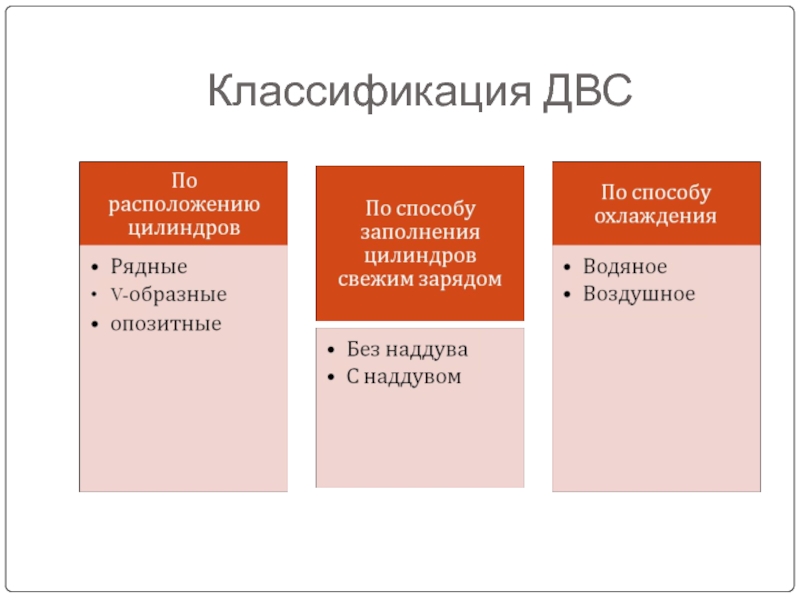

- 8. Классификация ДВС
- 9. Классификация ДВС
- 10. Классификация ДВС
- 11. Основные системы и механизмы ДВСМЕХАНИЗМЫ: 1.
- 12. Основные системы и механизмы ДВС
- 13. ПАРАМЕТРЫ РАБОТЫ ДВИГАТЕЛЯ
- 14. ПАРАМЕТРЫ РАБОТЫ ДВИГАТЕЛЯВМТ – крайнее верхнее положение
- 15. РАБОЧИЙ ЦИКЛ КАРБЮРАТОРНОГО ДВИГАТЕЛЯ
- 16. Рабочий цикл 4-х тактного
- 17. РАБОЧИЙ ЦИКЛ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

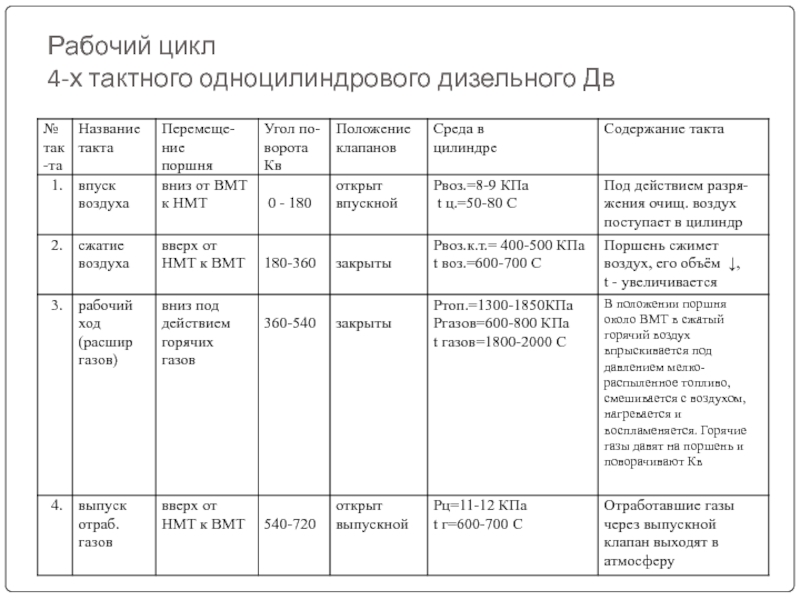

- 18. Рабочий цикл 4-х тактного одноцилиндрового дизельного Дв
- 19. ПОРЯДОК РАБОТЫ ЦИЛИНДРОВ МНОГОЦИЛИНДРОВЫХ
- 20. ПОРЯДОК РАБОТЫ ЦИЛИНДРОВ МНОГОЦИЛИНДРОВЫХ ДВИГАТЕЛЕЙ4-х цилиндровый: 720

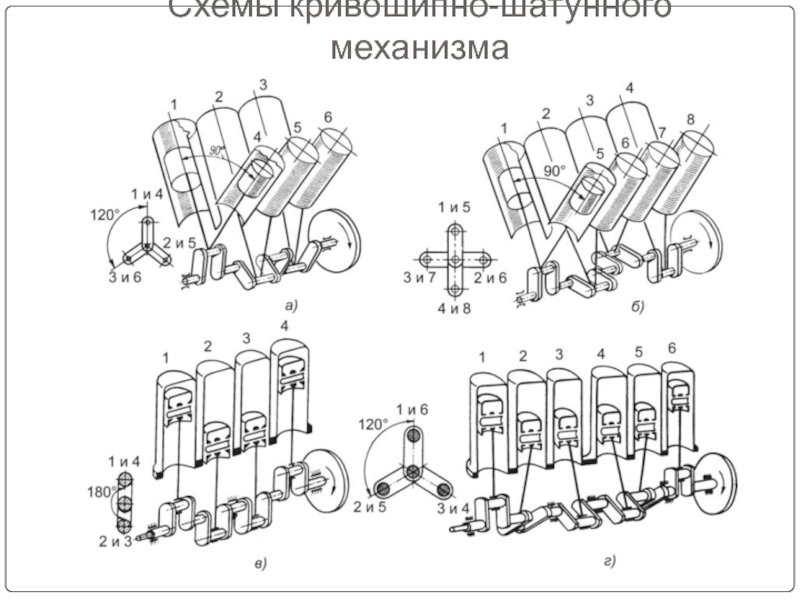

- 21. Схемы кривошипно-шатунного механизма

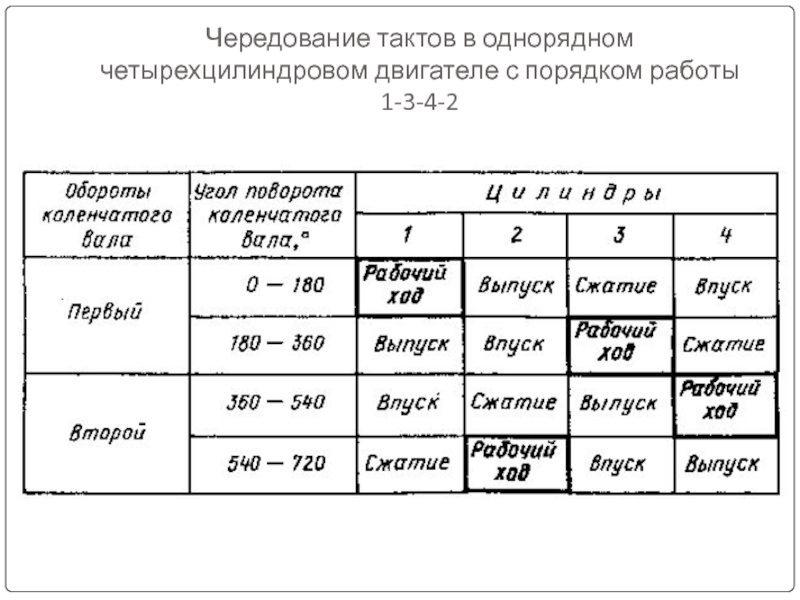

- 22. Чередование тактов в однорядном четырехцилиндровом двигателе с порядком работы 1-3-4-2

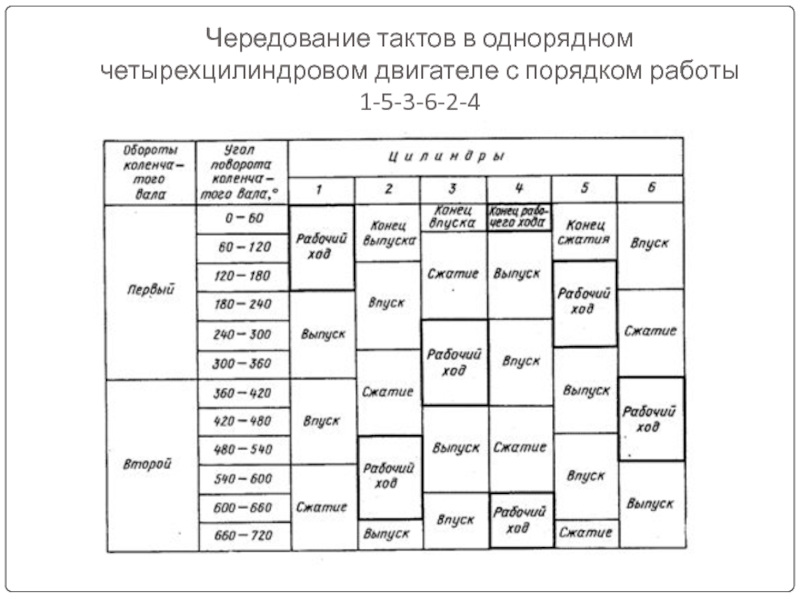

- 23. Чередование тактов в однорядном четырехцилиндровом двигателе с порядком работы 1-5-3-6-2-4
- 24. Чередование тактов в однорядном четырехцилиндровом двигателе с порядком работы 1-5-4-2-6-3-7-8
История возникновения двигателей внутреннего сгорания
Слайд 135.02.16 Эксплуатация сельскохозяйственной техники и оборудования
2 курс
Дисциплина - МДК 01.01 Назначение
и общее устройство тракторов, автомобилей и сельскохозяйственных машин

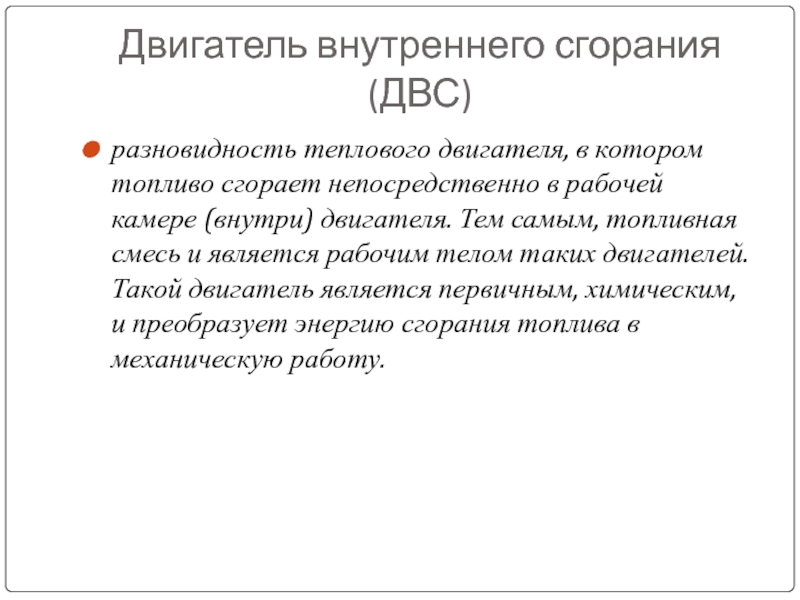

Слайд 7Двигатель внутреннего сгорания (ДВС)
разновидность теплового двигателя, в котором топливо сгорает непосредственно
в рабочей камере (внутри) двигателя. Тем самым, топливная смесь и является рабочим телом таких двигателей. Такой двигатель является первичным, химическим, и преобразует энергию сгорания топлива в механическую работу.

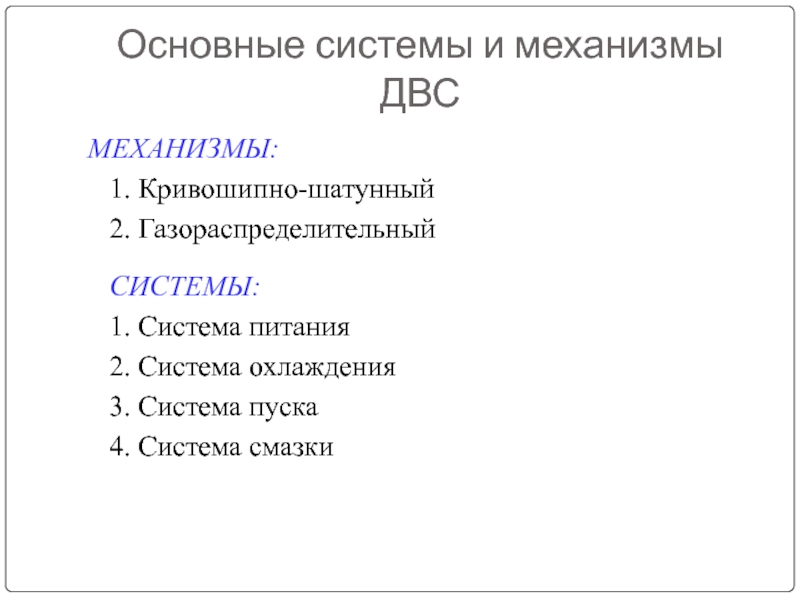

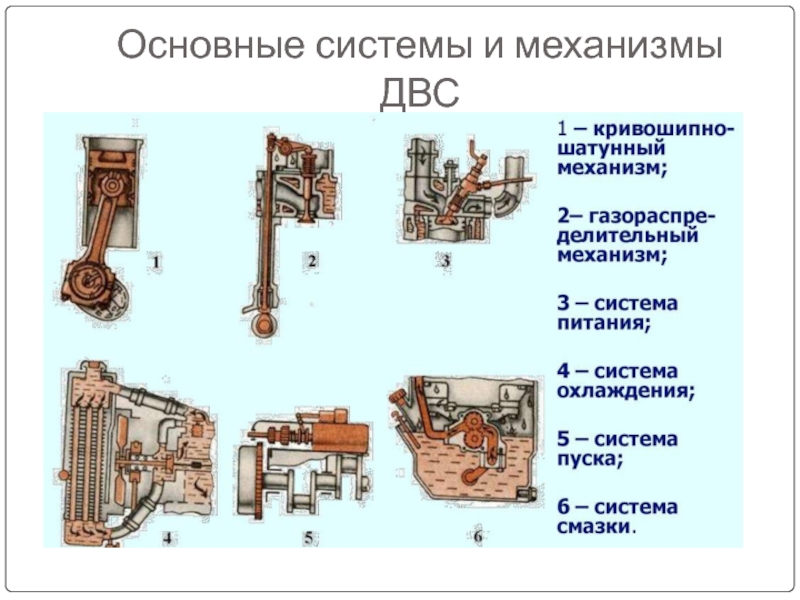

Слайд 11Основные системы и механизмы ДВС
МЕХАНИЗМЫ:
1. Кривошипно-шатунный
2. Газораспределительный
СИСТЕМЫ:
1. Система питания
2. Система охлаждения
3. Система пуска
4. Система смазки
1. Система питания
2. Система охлаждения
3. Система пуска
4. Система смазки

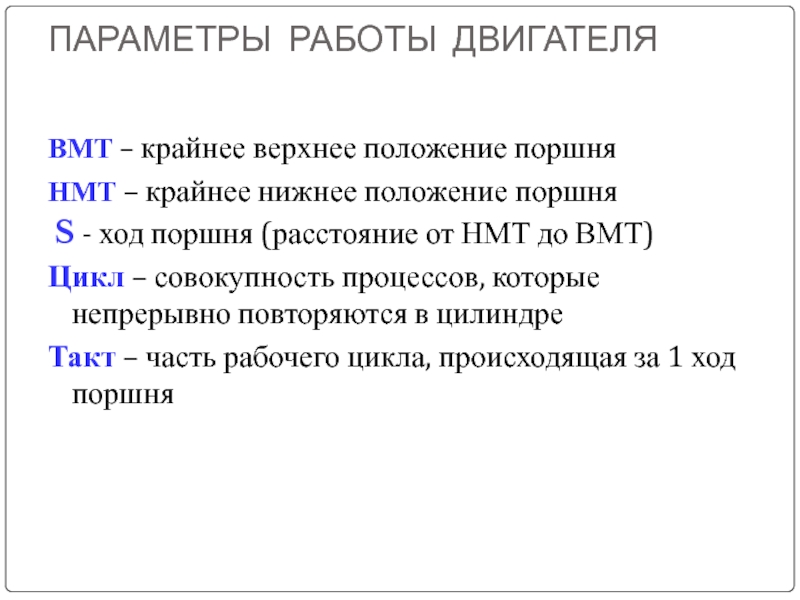

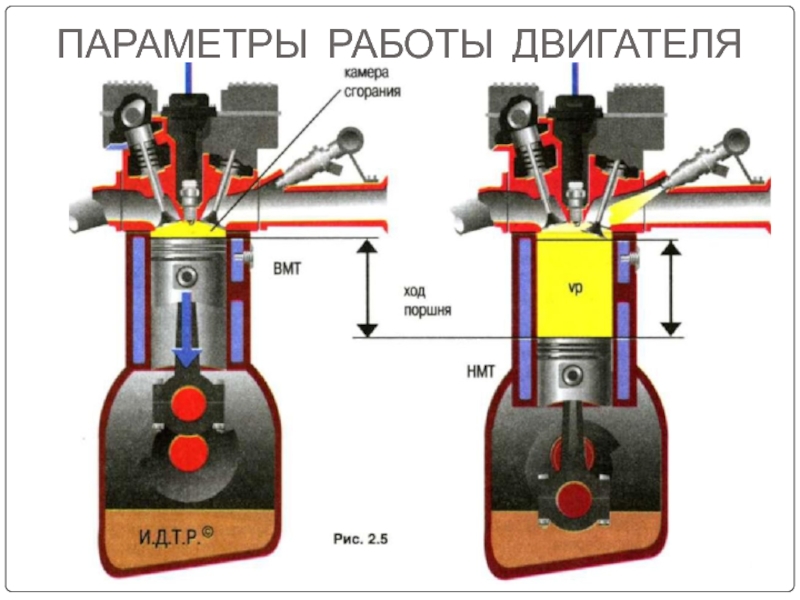

Слайд 14ПАРАМЕТРЫ РАБОТЫ ДВИГАТЕЛЯ
ВМТ – крайнее верхнее положение поршня
НМТ – крайнее нижнее
положение поршня
S - ход поршня (расстояние от НМТ до ВМТ)
Цикл – совокупность процессов, которые непрерывно повторяются в цилиндре
Такт – часть рабочего цикла, происходящая за 1 ход поршня
S - ход поршня (расстояние от НМТ до ВМТ)
Цикл – совокупность процессов, которые непрерывно повторяются в цилиндре
Такт – часть рабочего цикла, происходящая за 1 ход поршня

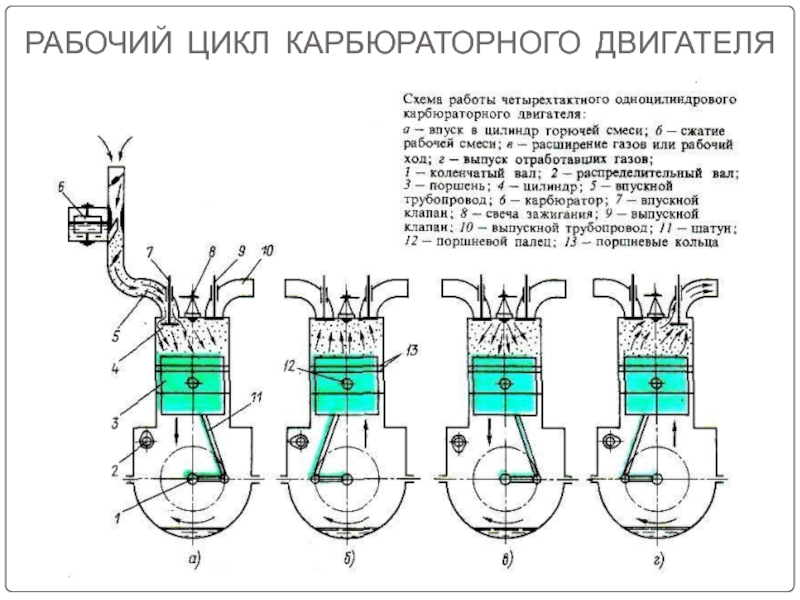

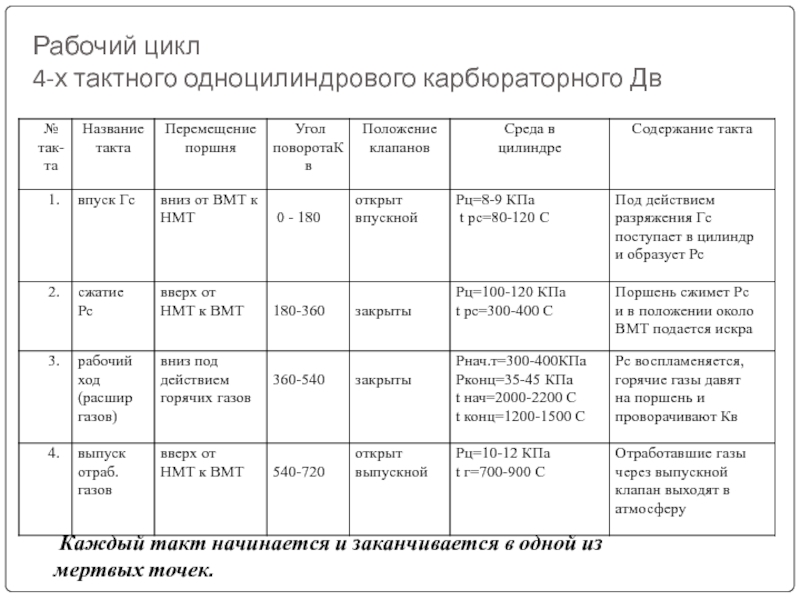

Слайд 16
Рабочий цикл
4-х тактного одноцилиндрового карбюраторного Дв
Каждый
такт начинается и заканчивается в одной из
мертвых точек.
мертвых точек.

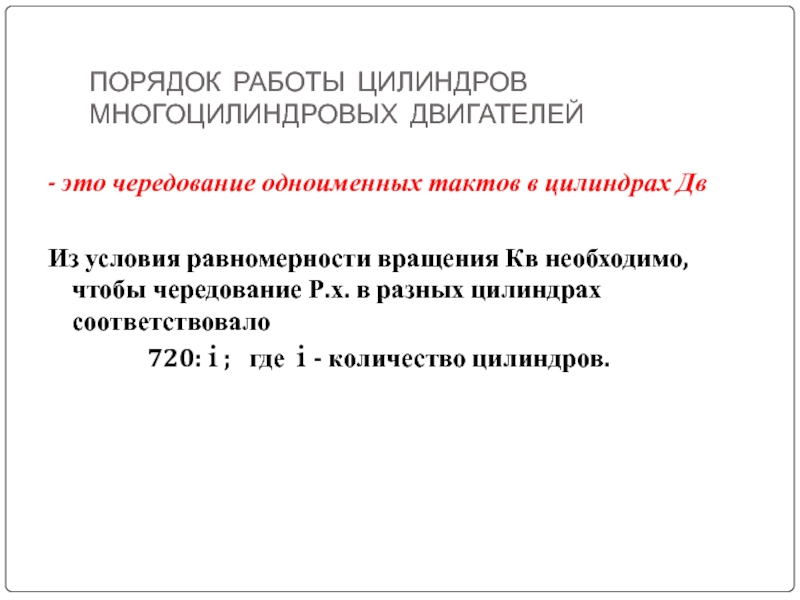

Слайд 19
ПОРЯДОК РАБОТЫ ЦИЛИНДРОВ
МНОГОЦИЛИНДРОВЫХ ДВИГАТЕЛЕЙ
- это чередование одноименных тактов в цилиндрах
Дв
Из условия равномерности вращения Кв необходимо, чтобы чередование Р.х. в разных цилиндрах соответствовало
720: i ; где i - количество цилиндров.
Из условия равномерности вращения Кв необходимо, чтобы чередование Р.х. в разных цилиндрах соответствовало
720: i ; где i - количество цилиндров.

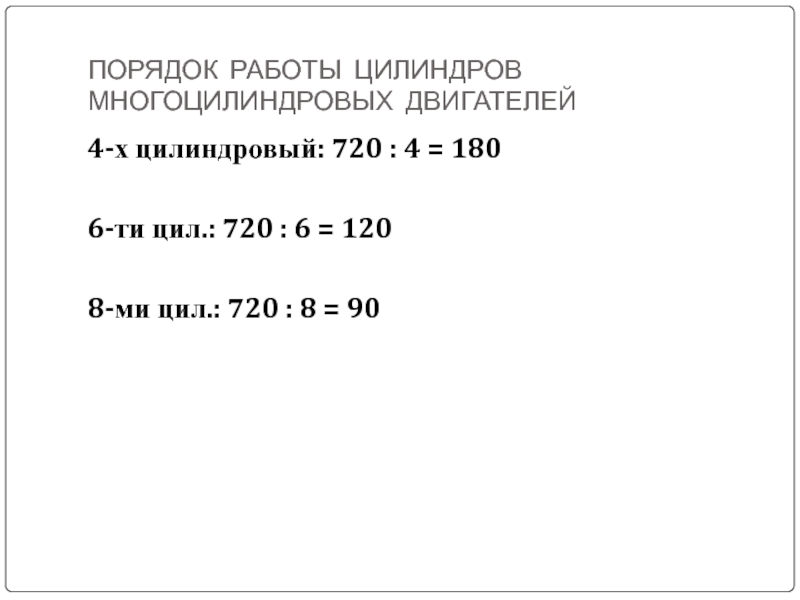

Слайд 20ПОРЯДОК РАБОТЫ ЦИЛИНДРОВ МНОГОЦИЛИНДРОВЫХ ДВИГАТЕЛЕЙ
4-х цилиндровый: 720 : 4 = 180
6-ти цил.: 720 : 6 = 120
8-ми цил.: 720 : 8 = 90

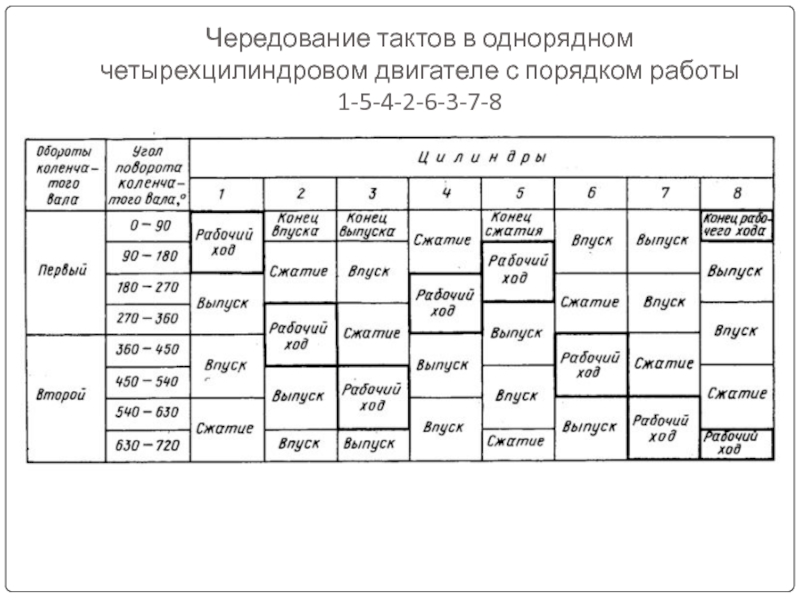

Слайд 24Чередование тактов в однорядном четырехцилиндровом двигателе с порядком работы 1-5-4-2-6-3-7-8
